NÁVOD K OBSLUZE 1171250502 BRENNENSTUHL

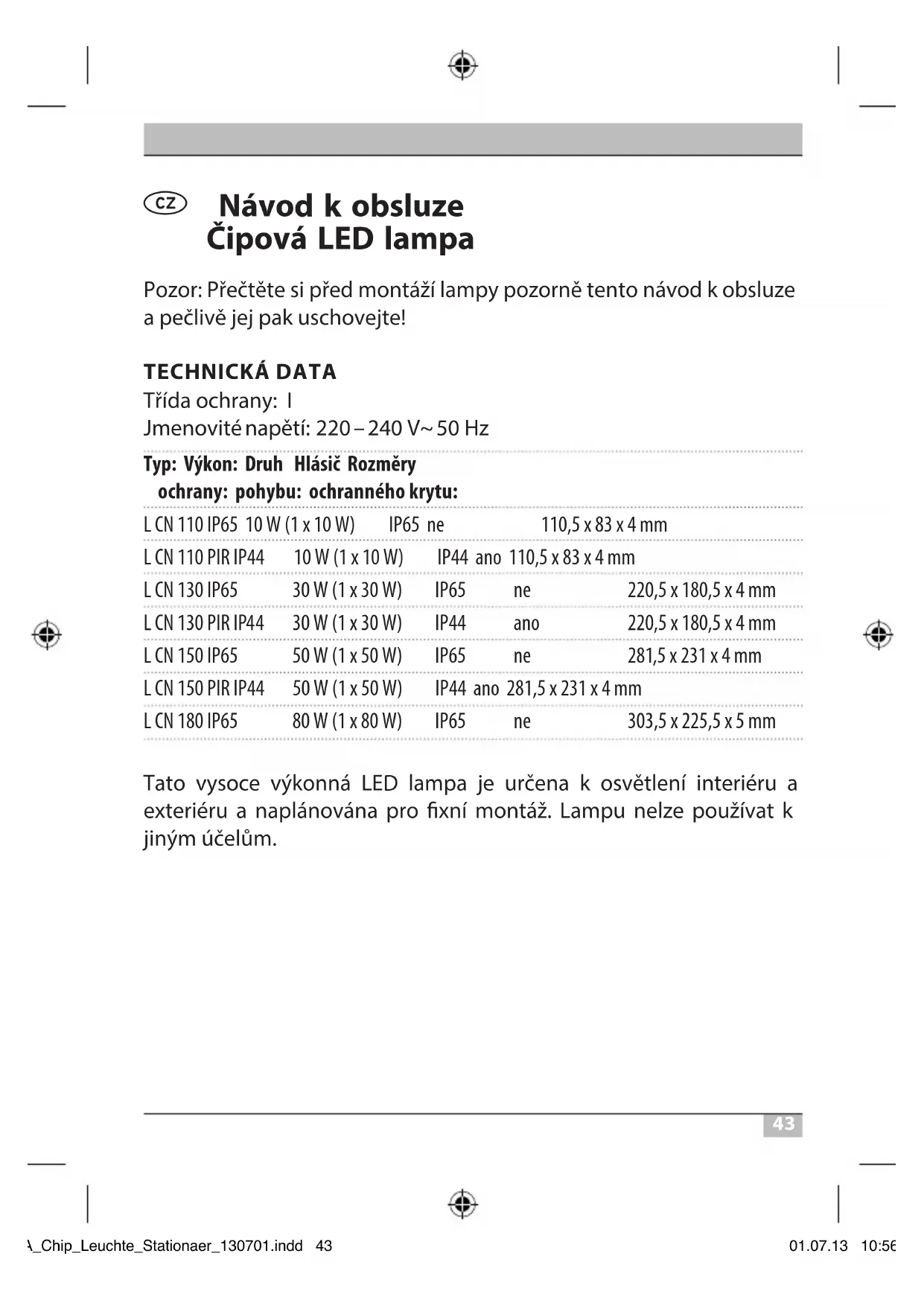

Návod k obsluze Čipová LED lampa Pozor: Přečtěte si před montáží lampy pozorně tento návod k obsluze a pečlivě jej pak uschovejte! TECHNICKÁ DATA Třída ochrany: I Jmenovité napětí: 220 – 240V~ 50Hz Typ: Výkon: Druh Hlásič Rozměry ochrany: pohybu: ochranného krytu: L CN 110 IP65 10W (1 x 10W) IP65 ne 110,5 x 83 x 4mm L CN 110 PIR IP44 10W (1 x 10W) IP44 ano 110,5 x 83 x 4mm L CN 130 IP65 30W (1 x 30W) IP65 ne 220,5 x 180,5 x 4mm L CN 130 PIR IP44 30W (1 x 30W) IP44 ano 220,5 x 180,5 x 4mm L CN 150 IP65 50W (1 x 50W) IP65 ne 281,5 x 231 x 4mm L CN 150 PIR IP44 50W (1 x 50W) IP44 ano 281,5 x 231 x 4mm L CN 180 IP65 80W (1 x 80W) IP65 ne 303,5 x 225,5 x 5mm Tato vysoce výkonná LED lampa je určena k osvětlení interiéru a exteriéru a naplánována pro xní montáž. Lampu nelze používat k jiným účelům. BA_Chip_Leuchte_Stationaer_130701.indd 43 01.07.13 10:5644

Návod k obsluze Čipová LED lampa

1. Instalaci a údržbu lampy musí provádět kvalikovaný odborník.

2. Vypněte před instalací a údržbářskými činnostmi vždy napájení

elektrickým napětím.

3. Lampa se musí uzemnit podle předpisů.

4. Tuto lampu nelze používat bez všech těsnicích podložek

namontovaných podle předpisů!

5. LED mají extrémně intenzivní světlo. Nehleďte za žádných

okolností do světelného paprsku LED lamp, protože by to mohlo trvale poškodit váš zrak.

6. Zničený ochranný kryt se musí vyměnit před dalším použitím

lampy za originální ochranný kryt rmy Brennenstuhl.

7. Když se poškodí síťová přípojka lampy, musí ji vyměnit příslušná

kvalikovaný odborník, aby se zamezilo vzniku nebezpečí. MONTÁŽ A PŘIPOJENÍ K NAPÁJENÍ ELEKTRICKÝM PROUDEM

1. Nemontujte lampu na plochy, které jsou vystaveny vibracím.

2. Montážní poloha: Lampa by se měla upevnit ideálním způsobem

na nástěnný držák. Lampa s hlásičem pohybu se může upevnit pouze podle obr. 1.

3. Vyznačte polohy vrtacích otvorů pro upevnění nástěnného držáku

a vyvrtejte příslušné otvory do zdi. Upevněte držák pomocí vhodných šroubů na zeď.

4. Otevřete připojovací skříň lampy.

Čipová LED lampa Návod k obsluze

5. Přesuňte spojovací rozvod přes kabelový šroubový spoj a připojte

rozvod podle obr. 2 (obrázek vlevo pro verzi 10W, obrázek vpravo pro verzi 30W a vyšší) na svítidlovou svorku lampy (N = modrý kabel, uzemňovací symbol = zelený / žlutý kabel, L = hnědý kabel).

6. Ujistěte se, aby byl kabel dostatečně upevněn pomocí kabelového

7. Našroubujte kryt zpět na připojovací skříň lampy. Dávejte pozor na

správné osazení těsnění.

8. Namontujte lampu pomocí dodávaných šroubů a matic na

nástěnný držák. Nastavte požadovanou polohu lampy a utáhněte řádně šrouby.

(pouze pro verze s hlásičem pohybu) Tato lampa je vybavena infračerveným senzorem. Lampa se automaticky zapne, pokud identikuje senzor v okolí pohyb. Nesměrujte senzor pohybu pokud možno na plavecké bazény, šachty na odvod vzduchu z topení, klimatizace nebo objekty, které jsou vystaveny kolísání teploty. Zamezte tomu, aby senzor směroval na stromy nebo křoví, případně na místa, na kterých by se mohly zdržovat domácí zvířata. Respektujte před montáží lampy, že hlásič pohybu reaguje nejcitlivěji na pohyby, které probíhají šikmým směrem přes jeho snímací pole a nejméně citlivě u pohybů, které směrují přímo na přístroj. BA_Chip_Leuchte_Stationaer_130701.indd 45 01.07.13 10:5646

Návod k obsluze Čipová LED lampa

NASTAVENÍ HLÁSIČE POHYBU

Na dolní straně lampy se nachází tři regulátory (viz obr. 3). Nastavení času (TIME): S regulátorem hlásiče pohybu TIME lze zvolit libovolnou dobu zapnutí mezi cca 10 sekundami až do cca 4minut potom, co byl zaznamenán poslední pohyb. Otáčením regulátoru TIME ve směru hodinových ručiček se zvyšuje doba zapnutí. Citlivost (SENS): Pomocí tohoto regulátoru lze přizpůsobit senzitivnost nebo citlivost senzoru. Otáčením regulátoru SENS ve směru hodinových ručiček se zvyšuje citlivost. Nastavení světla (LUX): Nastavením světla lze stanovit, od které světlosti zapne senzor lampu. Poloha () zobrazuje, že senzor pracuje přes den i přes noc, v poloze () pracuje senzor pouze v noci. Počkejte, dokud se nedosáhne požadovaná světlost okolí. Otočte regulátor světla LUX úplně na symbol (). Otáčejte regulátor pomalu směrem k symbolu (), dokud se nezapne lampa působením pohybu. Lampa se pak bude zapínat od nastavené světlosti při identikaci pohybu. Hlásič pohybu: pasivní infračervené světlo Oblast záznamu: až do 12m / až do 180 ° (horizontální) Nastavení času: cca 10 sek. až 4min. BA_Chip_Leuchte_Stationaer_130701.indd 46 01.07.13 10:5647

Čipová LED lampa Návod k obsluze

Údržbu může provádět pouze kvalikovaný elektrikář. POZOR: LED lampa neobsahuje žádné součástky, které se musí udržovat. Zdroj LED lampy nelze vyměnit. V případě potřeby se musí vyměnit kompletní lampa. Nepoužívejte žádná rozpouštědla, dráždivé nebo podobné čisticí prostředky. Používejte k čištění pouze suchý nebo lehce navlhčený hadřík. Odstraňujte elektrické přístroje ekologickým způsobem! Elektrické spotřebiče nepatří k domovnímu odpadu! Podle Evropské směrnice 2012/19/EU o elektrických a elektronických starých přístrojích se musí opotřebené elektrospotřebiče shromáždit zvlášť a odvést k ekologicky nezávadné recyklaci. O možnostech likvidace vysloužilých přístrojů se můžete informovat u svého obecního nebo městského úřadu. Adresy Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 ∙ 72074 Tübingen ∙ Německo H. Brennenstuhl S.A.S. F-67460 Souelweyersheim lectra-t ag Blegistrasse 13 ∙ CH-6340 Baar www.brennenstuhl.com BA_Chip_Leuchte_Stationaer_130701.indd 47 01.07.13 10:5648
