MANUAL DE UTILIZADOR 1171250502 BRENNENSTUHL

Manual de instruções Holofote Chip LED Atenção: Antes de instalar o holofote leia com atenção este Manual de Instruções e guarde-o devidamente para referência futura!

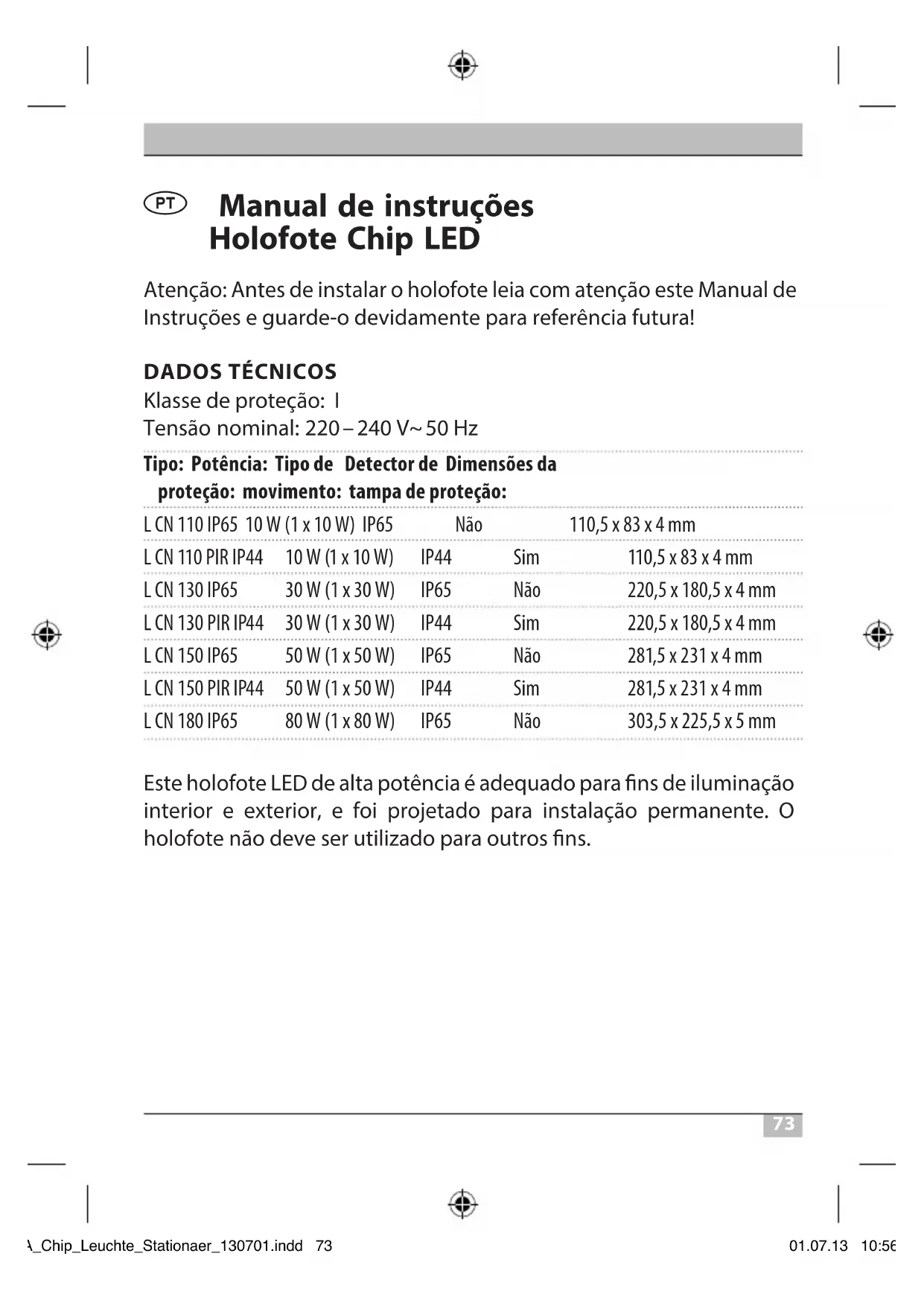

Klasse de proteção: I Tensão nominal: 220 – 240V~ 50Hz Tipo: Potência: Tipo de Detector de Dimensões da proteção: movimento: tampa de proteção: L CN 110 IP65 10W (1 x 10W) IP65 Não 110,5 x 83 x 4mm L CN 110 PIR IP44 10W (1 x 10W) IP44 Sim 110,5 x 83 x 4mm L CN 130 IP65 30W (1 x 30W) IP65 Não 220,5 x 180,5 x 4mm L CN 130 PIR IP44 30W (1 x 30W) IP44 Sim 220,5 x 180,5 x 4mm L CN 150 IP65 50W (1 x 50W) IP65 Não 281,5 x 231 x 4mm L CN 150 PIR IP44 50W (1 x 50W) IP44 Sim 281,5 x 231 x 4mm L CN 180 IP65 80W (1 x 80W) IP65 Não 303,5 x 225,5 x 5mm Este holofote LED de alta potência é adequado para ns de iluminação interior e exterior, e foi projetado para instalação permanente. O holofote não deve ser utilizado para outros ns. BA_Chip_Leuchte_Stationaer_130701.indd 73 01.07.13 10:5674

Manual de instruções Holofote Chip LED

PRECAUÇÕES DE SEGURANÇA

1. A instalação e manutenção do holofote devem ser realizadas por

um técnico qualicado.

2. Antes da instalação e da manutenção desligue sempre a fonte de

alimentação elétrica.

3. O holofote deve ser devidamente ligado à terra.

4. Este holofote não deve ser utilizado sem os anéis de vedação

instalados corretamente!

5. Os holofotes LED são extremamente brilhantes. Nao deve em

circunstância alguma olhar diretamente para o feixe de luz dos holofotes LED, pois isso poderá causar danos irreversíveis à visão.

6. Uma tampa de proteção danicada deve ser substituída por uma

tampa original da Brennenstuhl antes de utilizar novamente o holofote.

7. Se o o elétrico do holofote estiver danicado, deverá ser

substituído por um técnico qualicado para evitar perigos. INSTALAÇÃO E CONEXÃO À FONTE DE ALIMENTAÇÃO ELÉTRICA

1. Não instale o holofote numa superfície exposta a vibrações.

2. Posição da montagem: O holofote deve ser xado com o suporte

Holofote Chip LED Manual de instruções

3. Marque a posição dos furos para xar o suporte de parede e faça

os furos correspondentes na parede. Fixe o suporte à parede com parafusos adequados.

4. Abra a caixa de junção do holofote.

5. Passe o cabo de ligação pelo atarraxamento de cabos e ligue-o

ao borne de ligação do holofote de acordo com a ilustração 2 (imagem esquerda para a versão de 10W, imagem direita para a versão de 30W ou mais. N = cabo azul, sinal de ligação à terra = cabo verde / amarelo, L = cabo castanho).

6. Verique se o cabo está devidamente xado pelo atarraxamento

7. Feche a tampa da caixa de junção. Preste atenção à posição

fornecidos. Dena a posição do holofote como desejar e aperte os parafusos. FUNÇÃO (apenas para versões com detector de movimento) Este holofote está equipado com um sensor infravermelho. O holofote acende automaticamente quando o sensor detecta movimento na área de alcance. Não alinhe o detector de movimento em direção à piscinas, sistemas de aquecimento, ar condicionado ou objetos expostos a utuações extremas de temperatura. Evite direcionar o detector de movimento a árvores, arbustos ou locais onde se encontram frequentemente animais domésticos. Quando instalar o holofote tenha em atenção que o detector de movimento reage mais depressa a movimentos detectados no BA_Chip_Leuchte_Stationaer_130701.indd 75 01.07.13 10:5676

Manual de instruções Holofote Chip LED campo de alcance, sendo menos sensível a movimentos detectáveis diretamente em frente ao aparelho.

CONFIGURAR O DETECTOR DE MOVIMENTO

Na parte inferior do holofote encontram-se três reguladores (ver gura 3). Conguração do tempo (TIME): Com o regulador TIME do detector de movimento, poderá selecionar o tempo de ligação entre 10 segundos e 4minutos, depois da detecção do último movimento. Para aumentar o período de tempo, rode o regulador TIME no sentido dos ponteiros do relógio. Sensitividade (SENS): Com este regulador pode denir a sensitividade ou sensibilidade do sensor. Para aumentar a sensibilidade, rode o regulador SENS no sentido dos ponteiros do relógio. Conguração da luz (LUX): A conguração da luz determina a intensidade de luz através da qual o sensor acende o holofote. A posição () indica que o sensor trabalha dia e noite, na posição () o sensor trabalha apenas à noite. Para congurar, espere até que a luminosidade do ambiente desejada seja alcançada. Rode o regulador de luminosidade LUX totalmente para o símbolo (). Gire o regulador lentamente em direção ao símbolo (), até que o holofote acenda através de movimento. O holofote acender-se-à a partir da intensidade luminosa denida quando detectar um movimento. Detector de movimento: sensor infravermelho passivo Ângulo de detecção: até 12m / até 180 ° (horizontal) Conguração do tempo: entre 10 seg. e 4min. BA_Chip_Leuchte_Stationaer_130701.indd 76 01.07.13 10:5677

Holofote Chip LED Manual de instruções

MANUTENÇÃO E LIMPEZA

A manutenção deve ser realizada apenas por um eletricista qualicado. ATENÇÃO: O holofote LED não contém quaisquer componentes que precisem de manutenção. A fonte de luz LED não pode ser substituída. Se necessário, o holofote deverá ser completamente substituído. Não utilize solventes, produtos de limpeza corrosivos ou similares. Para a limpeza, utilize apenas um pano seco ou levemente umedecido. Os eletrodomésticos devem ser ecologicamente eliminados! Os eletrodomésticos não pertencem ao lixo doméstico! De acordo com a Directiva Europeia 2012/19/EU relativa aos resíduos de equipamentos elétricos e eletrónicos, os eletrodomésticos devem ser recolhidos separadamente e entregues à uma reciclagem ecológica. Informe-se junto ao seu governo local ou municipal sobre as opções para eliminar equipamento elétrico sem utilidade. Endereços Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 ∙ 72074 Tübingen ∙ Alemanha H. Brennenstuhl S.A.S. F-67460 Souelweyersheim lectra-t ag Blegistrasse 13 ∙ CH-6340 Baar www.brennenstuhl.com BA_Chip_Leuchte_Stationaer_130701.indd 77 01.07.13 10:5678
