Producttype	Hoogwaardige LED-projector
Merk	Brennenstuhl
Model	1171250502
Nominale spanning	220 – 240 V~50 Hz
Beschermingsklasse	I
Beschermingsgraad (IP)	IP65
Vermogen	10 W (1 x 10 W)
Afmetingen (beschermkap)	110,5 x 83 x 4 mm
Detectortype	Zonder detector
Voeding	Netstroom
Belangrijkste functies	Binnen-/buitenverlichting, wandmontage, hoge helderheid
Onderhoud en reiniging	Reinig met een droge of licht vochtige doek. Gebruik geen oplosmiddelen.
Veiligheid	Installatie door gekwalificeerd personeel, stroom uitschakelen voor onderhoud, verplichte aarding, niet direct in de bundel kijken.
Reserveonderdelen en repareerbaarheid	Geen losse onderdelen. De LED-bron kan niet worden vervangen. Bij defect de gehele projector vervangen.
Algemene informatie	Conform de AEEA-richtlijn (2012/19/EU). Niet bij het huishoudelijk afval gooien.

Veelgestelde vragen - 1171250502 BRENNENSTUHL

Hoe installeer ik de Brennenstuhl LED-projector 1171250502?

De installatie moet worden uitgevoerd door gekwalificeerd personeel. Schakel de stroom uit voordat u werkzaamheden uitvoert. Bevestig de muurbeugel, voer de stroomkabel door de wartel en sluit de draden aan (N = blauw, L = bruin, aarde = groen/geel) volgens het schema. Draai de kap weer vast en zorg voor de afdichtring.

Wat is de beschermingsgraad van deze projector?

Het basismodel (zonder detector) heeft een IP65-beschermingsgraad, waardoor het geschikt is voor buitengebruik. Zorg ervoor dat alle afdichtringen correct zijn geïnstalleerd.

Kan ik de LED-lichtbron vervangen?

Nee, de LED-lichtbron kan niet worden vervangen. Bij defect moet de gehele projector worden vervangen door een nieuw model.

Hoe maak ik de projector schoon?

Gebruik een droge of licht vochtige doek. Gebruik nooit oplosmiddelen of bijtende reinigingsmiddelen, omdat deze de behuizing of het beschermglas kunnen beschadigen.

Kan de projector worden gebruikt met een dimmer?

Nee, deze LED-projector is niet ontworpen voor gebruik met een dimmer. Hij moet rechtstreeks op het lichtnet worden aangesloten.

Welke instellingen zijn beschikbaar op de versie met bewegingsdetector?

Er zijn drie instellingen beschikbaar: de activeringsduur (TIME, van 10 s tot 4 min), de gevoeligheid (SENS) en de drempel voor helderheid (LUX, van symbool C voor alleen nacht tot * voor dag en nacht).

Waarom gaat mijn projector niet aan?

Controleer of de stroom is uit- en weer ingeschakeld, of de bedrading correct is (fase, nul, aarde) en of de stroomonderbreker niet is gesprongen. Bij modellen met detector, zorg ervoor dat de LUX-instelling is aangepast aan de omgevingshelderheid.

Wat te doen als het beschermglas beschadigd is?

Een beschadigd beschermglas moet worden vervangen door een originele Brennenstuhl-kap. Neem contact op met de klantenservice om het juiste onderdeel te verkrijgen.

Is deze projector compatibel met domoticasystemen?

Nee, deze projector is een standaardapparaat zonder communicatie-interface. Hij kan niet direct worden geïntegreerd in een domoticasysteem.

Hoe moet ik deze projector aan het einde van zijn levensduur weggooien?

Gooi het apparaat niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor elektronisch afval (AEEA) volgens de Europese richtlijn 2012/19/EU.

GEBRUIKSAANWIJZING 1171250502 BRENNENSTUHL

Let op: lees voordat u de lamp monteert deze handleiding zorgvuldig door en bewaar ze!

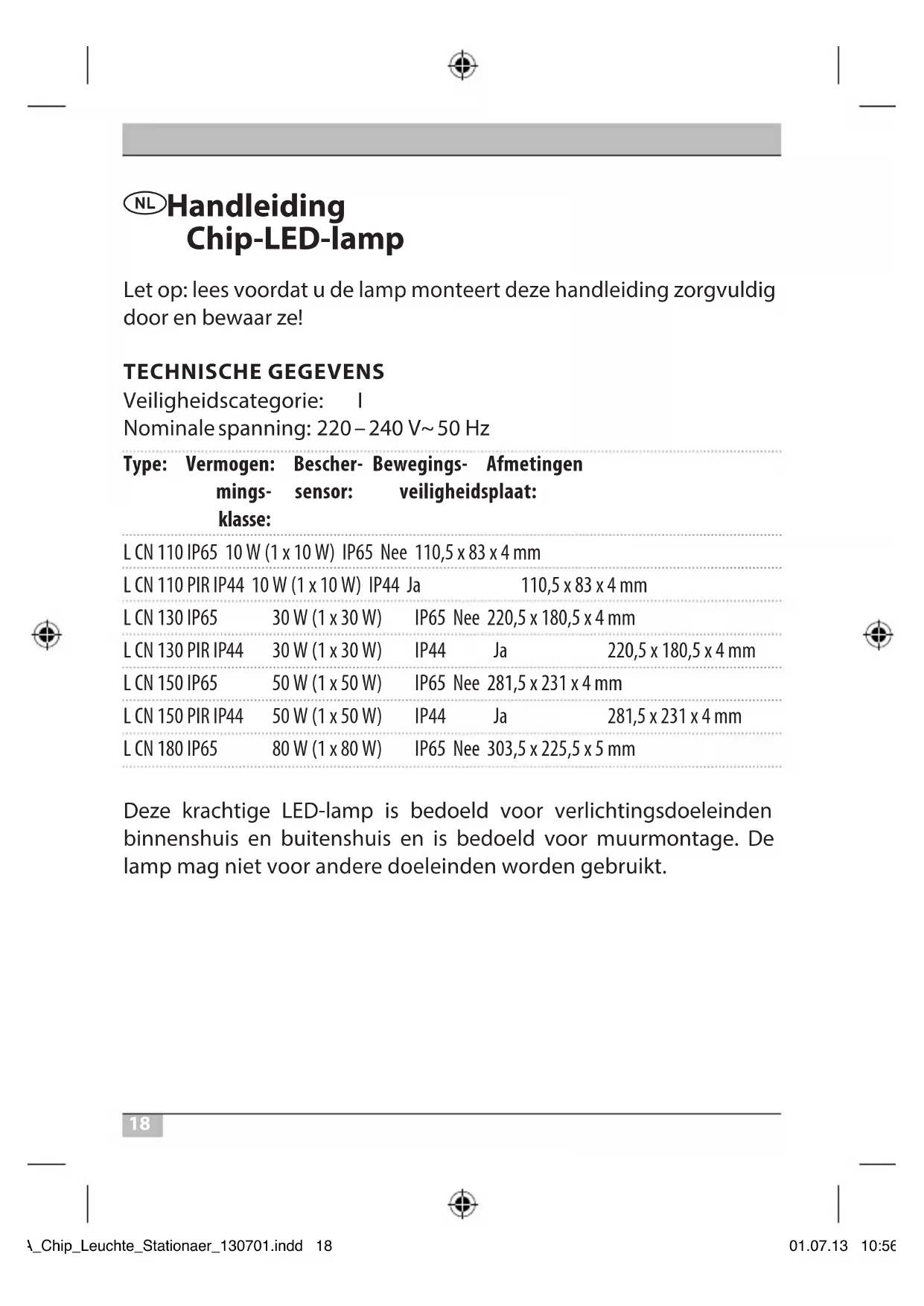

TECHNISCHE GEGEVENS

Veiligheidscategorie: I

Nominale spanning: 220–240 V\~50 Hz

Type: Vermogen: Bescher- Bewegings- Afmetingen mings- sensor: veiligheidsplaat: klasse:

L CN 110 IP65 10 W (1 x 10 W) IP65 Nee 110,5 x 83 x 4 mm

L CN 110 PIR IP44 10 W (1 x 10 W) IP44 Ja 110,5 x 83 x 4 mm

L CN 130 IP65 30 W (1 x 30 W) IP65 Nee 220,5 x 180,5 x 4 mm

L CN 130 PIR IP44 30 W (1 x 30 W) IP44 Ja 220,5 x 180,5 x 4 mm

L CN 150 IP65 50 W (1 x 50 W) IP65 Nee 281,5 x 231 x 4 mm

L CN 150 PIR IP44 50 W (1 x 50 W) IP44 Ja 281,5 x 231 x 4 mm

L CN 180 IP65 80 W (1 x 80 W) IP65 Nee 303,5 x 225,5 x 5 mm

Deze krachtige LED-lamp is bedoeld voor verlichtingsdoeleinden binnenshuis en buitenshuis en is bedoeld voor muurmontage. De lamp mag niet voor andere doeleinden worden gebruikt.

VEILIGHEIDSAANWIJZINGEN

1. De installatie en het onderhoud van de lamp moet worden uitgevoerd door een erkend vakman.
2. Schakel altijd de netstroom uit voordat onderhoudswerken worden uitgevoerd.
3. De lamp moet correct worden geaard.
4. Gebruik deze lamp niet zonder correct gemonteerde dichtingsring!
5. LED-lampen zijn uiterst helder. Kijk nooit in de lichtbundel van de LED-lamp, want dit kan blijvende schade aan de ogen veroorzaken.
6. Vervang een kapotte veiligheidsplaat met een originele Brennenstuhl-veiligheidsplaat voordat u de lamp opnieuw gebruikt.

1. Bij een kapotte voedingskabel moet deze worden vervangen door een erkend vakman, om gevaar te voorkomen.

DE LAMP MONTEREN EN AANSLUITEN OP DE NETSTROOM

1. Monteer de lamp niet op een oppervlak dat onderhevig is aan trillingen.
2. Montageplek: de lamp wordt idealiter op de wand gemonteerd met behulp van de wandbeugel. Lampen met bewegingssensor moeten volgens afbeelding 1 worden gemonteerd.

3. Markeer de positie van de boorgaten voor het monteren van de wandbeugel en boor de gaten in de wand. Bevestig de beugel op de wand met behulp van geschikte schroeven.

4. Open de aansluitkast van de lamp.

5. Steek de kabel door de kabelmof en sluit de kabel aan op het klemmenblok van de lamp in overeenstemming met afbeelding 2 (linker afbeelding voor 10 W-uitvoering, rechter afbeelding voor 30 W-uitvoeringen en hoger. N = blauwe ader, aarde = groene / gele ader, L = bruine ader).
6. Controleer of de kabelmof de kabel voldoende klem zet.
7. Schroef het deksel terug op de aansluitkast. Controleer of de dichting correct zit.
8. Monteer de lamp op de wandbeugel met behulp van de meegeleverde schroeven en moeren. Zet de lamp in de gewenste positie en draai de schroeven vast.

(alleen voor uitvoeringen met bewegingssensor)

Deze lamp is voorzien van een infraroodsensor. Ze schakelt automatisch in wanneer de sensor een beweging in de omgeving detecteert.

Richt de bewegingssensor liefst niet op zwembaden, warmeluchtroosters, airconditioners of voorwerpen die onderhevig zijn aan sterke temperatuurschommelingen. Richt de bewegingssensor ook niet op bomen of struiken of op plaatsen waar zich vaak huisdieren bevinden.

Houd er bij het monteren van de lamp rekening mee dat de bewegingssensor het meest op bewegingen reageert die dwars door zijn detectieveld lopen en het minst reageert op bewegingen die direct naar de sensor toe lopen.

DE BEWEGINGSSENSOR INSTELLEN

Op de onderkant van de lamp bevinden zich drie schakelaars (zie afbeelding 3).

Tijdsinstelling (TIME):

Met de schakelaar TIME van de bewegingssensor kunt u naar wens een inschakeltijd – tussen 10 seconden en 4 minuten nadat de laatste beweging is gedetecteerd – instellen. Draait u de schakelaar rechtsom, dan neemt de tijdsspanne toe.

Gevoeligheid (SENS):

Met deze schakelaar kunt u de gevoeligheid van de sensor instellen. Draait u de schakelaar rechtsom, dan neemt de gevoeligheid toe.

Lichtinstelling (LUX):

De lichtinstelling bepaalt vanaf welke helderheid van de sensor de lamp inschakelt. De positie (*) geeft aan dat de sensor overdag en 's nachts werkt, de positie (C) geeft aan dat de sensor alleen 's nachts werkt. Om deze functie in te stellen, dient u te wachten tot het gewenste daglicht is bereikt. Draai de schakelaar LUX helemaal naar het symbool (C). Draai vervolgens de schakelaar langzaam in de richting van symbool (*) tot de lamp door een beweging wordt ingeschakeld.

De lamp zal nu alleen vanaf de ingestelde helderheid inschakelen wanneer de sensor een beweging detecteert.

Bewegingssensor: passieve infraroodsensor

Detectiebereik: tot 12 m/tot 180° (horizontaal)

Tijdsinstelling: ongeveer 10 seconden tot 4 minuten

ONDERHOUD EN REINIGING

Het onderhoud mag alleen door een erkend elektricien worden uitgevoerd.

OPMERKING: de LED-lamp bevat geen componenten die moeten worden onderhouden. De LED-lichtbron kan niet worden vervangen. Indien nodig moet de volledige lamp worden vervangen.

Gebruik geen oplosmiddelen, bijtende reinigingsmiddelen of gelijksoortige middelen. Gebruik voor het schoonmaken van de lamp alleen een droge of lichtjes bevochtigde doek.

Elektrische apparaten milieuvriendelijk vernietigen! Elektrische apparaten behoren niet bij het huisvuil!

Volgens Europese richtlijn 2012/19/EU voor elektrische en elektronische apparaten moeten gebruikte elektrische apparaten gescheiden worden ingezameld en op milieuvriendelijke wijze worden afgevoerd.

Voor mogelijkheden over vernietiging van afgedankte apparaten kunt u informeren bij uw gemeente of stadsbestuur.
