Tipo di prodotto	Proiettore LED ad alte prestazioni
Marchio	Brennenstuhl
Modello	1171250502
Tensione nominale	220 – 240 V~50 Hz
Classe di protezione	I
Grado di protezione (IP)	IP65
Potenza	10 W (1 x 10 W)
Dimensioni (coperchio di protezione)	110,5 x 83 x 4 mm
Tipo di rilevatore	Senza rilevatore
Alimentazione	Rete
Funzioni principali	Illuminazione interna/esterna, montaggio a parete, alta luminosità
Manutenzione e pulizia	Pulire con un panno asciutto o leggermente umido. Non utilizzare solventi.
Sicurezza	Installazione da parte di personale qualificato, scollegare l'alimentazione prima della manutenzione, messa a terra obbligatoria, non guardare direttamente il fascio luminoso.
Parti di ricambio e riparabilità	Nessuna parte sostituibile. La sorgente LED non può essere sostituita. Sostituire l'intero proiettore in caso di guasto.
Informazioni generali	Conforme alla direttiva RAEE (2012/19/UE). Non smaltire nei rifiuti domestici.

Domande frequenti - 1171250502 BRENNENSTUHL

Come installare il proiettore LED Brennenstuhl 1171250502?

L'installazione deve essere eseguita da personale qualificato. Scollegare l'alimentazione prima di qualsiasi intervento. Fissare il supporto a parete, far passare il cavo di alimentazione attraverso il pressacavo e collegare i fili (N = blu, L = marrone, terra = verde/giallo) secondo lo schema. Riavvitare il coperchio assicurandosi che la guarnizione sia correttamente posizionata.

Qual è il grado di protezione di questo proiettore?

Il modello base (senza rilevatore) ha un grado IP65, che lo rende adatto per uso esterno. Assicurarsi che tutti gli anelli di tenuta siano correttamente installati.

Posso sostituire la sorgente luminosa LED?

No, la sorgente luminosa LED non è sostituibile. In caso di guasto, è necessario sostituire l'intero proiettore con un modello nuovo.

Come pulire il proiettore?

Utilizzare un panno asciutto o leggermente umido. Non utilizzare mai solventi o detergenti corrosivi, poiché potrebbero danneggiare l'involucro o il vetro di protezione.

Il proiettore può essere utilizzato con un dimmer?

No, questo proiettore LED non è progettato per essere utilizzato con un dimmer. Deve essere collegato direttamente alla rete elettrica.

Quali sono le regolazioni disponibili sulla versione con sensore di movimento?

Sono disponibili tre regolazioni: la durata di attivazione (TIME, da 10 s a 4 min), la sensibilità (SENS) e la soglia di luminosità (LUX, dal simbolo C per solo notte a * per giorno e notte).

Perché il mio proiettore non si accende?

Verificare che l'alimentazione sia stata scollegata e poi ripristinata, che il cablaggio sia corretto (fase, neutro, terra) e che l'interruttore automatico non sia scattato. Sui modelli con sensore, assicurarsi che l'impostazione LUX sia adatta alla luminosità ambientale.

Cosa fare se il vetro di protezione è danneggiato?

Un vetro di protezione danneggiato deve essere sostituito solo con un coperchio originale Brennenstuhl. Contattare il servizio post-vendita per ottenere il pezzo adatto.

Questo proiettore è compatibile con i sistemi di domotica?

No, questo proiettore è un apparecchio standard senza interfaccia di comunicazione. Non può essere integrato direttamente in un sistema domotico.

Come smaltire questo proiettore a fine vita?

Non gettare l'apparecchio nei rifiuti domestici. Smaltirlo in un punto di raccolta per rifiuti elettronici (RAEE) conformemente alla direttiva europea 2012/19/UE.

MANUALE UTENTE 1171250502 BRENNENSTUHL

IT Manuale di istruzioni.... 23

SE Bruksanvisning 28

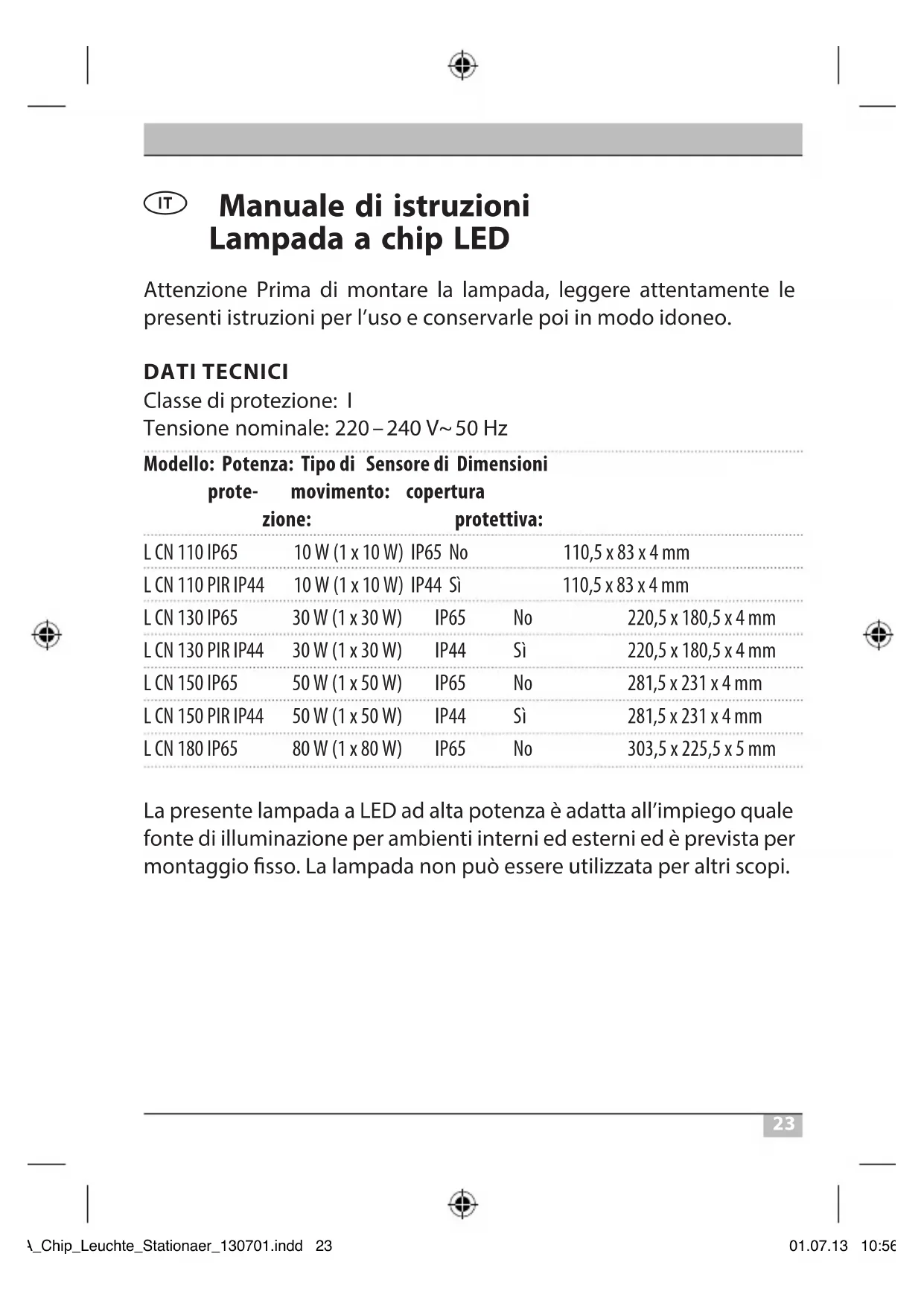

IT Manuale di istruzioni Lampada a chip LED

Attenzione Prima di montare la lampada, leggere attentamente le presenti istruzioni per l'uso e conservarle poi in modo idoneo.

DATI TECNICI

Classe di protezione: I

Tensione nominale: 220 – 240 V\~50 Hz

Modello: Potenza: Tipo di Sensore di Dimensioni prote- movimento: copertura

zione:		protettiva:
L CN 110 IP65	10 W (1 x 10 W)	IP65 No		110,5 x 83 x 4 mm
L CN 110 PIR IP44	10 W (1 x 10 W)	IP44 Sì		110,5 x 83 x 4 mm
L CN 130 IP65	30 W (1 x 30 W)	IP65	No	220,5 x 180,5 x 4 mm
L CN 130 PIR IP44	30 W (1 x 30 W)	IP44	Sì	220,5 x 180,5 x 4 mm
L CN 150 IP65	50 W (1 x 50 W)	IP65	No	281,5 x 231 x 4 mm
L CN 150 PIR IP44	50 W (1 x 50 W)	IP44	Sì	281,5 x 231 x 4 mm
L CN 180 IP65	80 W (1 x 80 W)	IP65	No	303,5 x 225,5 x 5 mm

La presente lampada a LED ad alta potenza è adatta all'impiego quale fonte di illuminazione per ambienti interni ed esterni ed è prevista per montaggio fisso. La lampada non può essere utilizzata per altri scopi.

Manuale di istruzioni Lampada a chip LED

INDICAZIONI DI SICUREZZA

1. L'installazione e la manutenzione della lampada devono essere eseguite da personale specializzato.
2. Prima dell'installazione e delle operazioni di manutenzione staccare sempre l'alimentazione elettrica.
3. La lampada deve essere correttamente messa a terra.
4. Questa lampada non può essere utilizzata senza tutte le guarnizioni regolarmente applicate!
5. Le lampade a LED sono estremamente luminose. Non guardare mai, per nessun motivo, nel fascio luminoso delle lampade a LED, perché ciò potrebbe causare danni permanenti alla vista.
6. Una copertura protettiva rotta deve essere sostituita con una copertura originale Brennenstuhl prima di continuare a utilizzare la lampada.

1. Qualora il cavo di allacciamento alla rete della lampada si danneggi, è necessario farlo sostituire da personale specializzato, per evitare pericoli.

MONTAGGIO E ALLACCIAMENTO ALL'ALIMENTAZIONE ELETTRICA

1. Non montare la lampada su una superficie esposta a vibrazioni.

2. Posizione di montaggio: La lampada andrebbe idealmente fissata con il supporto a parete. Una lampada con sensore di movimento può essere fissata solo secondo l'illustr. 1.

3. Segnare la posizione dei fori per il fissaggio del supporto a parete e trapanare i relativi fori nella parete. Fissare la staffa alla parete con le viti idonee.

4. Aprire la cassetta di connessione della lampada.
5. Guidare il cavo di allacciamento attraverso il passacavo a vite e collegarlo al morsetto della lampada secondo l'illustr. 2 (immagine di sinistra per il modello da 10 W, immagine di destra per il modello da 30 W e superiore. N = cavo blu, simbolo di messa a terra = cavo giallo /verde, L = cavo marrone).
6. Accertarsi che il cavo venga sufficientemente fissato tramite il passacavo a vite.
7. Avvitare di nuovo la copertura sulla cassetta di connessione. Prestare attenzione al corretto alloggiamento della guarnizione.
8. Montare la lampada con le viti e i dadi forniti al supporto a parete. Regolare la posizione desiderata della lampada e serrare saldamente le viti.

DESCRIZIONE DEL FUNZIONAMENTO

(solo per modelli con sensore di movimento)

Questa lampada è dotata di un sensore a infrarossi. Si accende automaticamente qualora il sensore rilevi dei movimenti nella zona circostante.

Non orientare, possibilmente, il sensore di movimento su piscine, scarichi di termoventilatori, impianti di climatizzazione od oggetti sottoposti ad elevate oscillazioni di temperatura. Evitare di orientare il sensore di movimento su alberi o cespugli o su luoghi dove potrebbero essere tenuti frequentemente degli animali domestici.

Manuale di istruzioni Lampada a chip LED

Nell'installare la lampada, tener presente che il sensore di movimento reagisce più sensibilmente ai movimenti che attraversano diagonalmente il suo campo di rilevamento e meno sensibilmente ai movimenti diretti verso l'apparecchio.

REGOLAZIONE DEL SENSORE DI MOVIMENTO

Sulla parte inferiore della lampada ci sono tre regolatori (vedi illustr. 3).

Impostazione temporale (TIME):

Con il regolatore TIME del sensore di movimento è possibile selezionare un tempo di accensione a piacere compreso fra circa 10 secondi e 4 minuti dopo la rilevazione dell'ultimo movimento. Ruotando il regolatore TIME in senso orario il lasso di tempo aumenta.

Sensitività (SENS):

Con questo regolatore è possibile adeguare la sensitività o sensibilità del sensore. Ruotando il regolatore SENS in senso orario la sensibilità aumenta.

Regolazione luce (LUX):

La regolazione della luce determina da quale luminosità il sensore debba attivare la lampada. La posizione (*) indica che il sensore funziona giorno e notte, in posizione (€) il sensore funziona solo di notte. Per l'impostazione attendere il raggiungimento della luminosità ambiente desiderata. Ruotare completamente il regolatore di impostazione della luce LUX sul simbolo (€). Ruotare lentamente il regolatore verso il simbolo (*), finché la lampada non si accenda tramite il movimento.

Da questo momento in poi, la lampada si accenderà, al rilevamento di un movimento, a partire dalla luminosità impostata.

Sensore di movimento: sensore a infrarossi passivo Campo di copertura: fino a 12 m / fino a 180 ° (orizzontalmente) Impostazione tempo: da circa 10 sec. a 4 min.

Lampada a chip LED Manuale di istruzioni

MANUTENZIONE E PULIZIA

La manutenzione può essere eseguita solo da un elettricista specializzato.

ATTENZIONE: La lampada a LED non contiene componenti che necessitano di manutenzione. La fonte luminosa a LED non può essere sostituita. In caso di necessità, occorre sostituire l'intera lampada.

Non utilizzare solventi, detergenti corrosivi o similari. Per la pulizia, servirsi unicamente di un panno asciutto o leggermente inumidito.

Smaltire gli apparecchi elettrici in modo ecocompatibile! Gli apparecchi elettrici non devono essere messi con i rifiuti domestici!

Conformemente alla Direttiva Europea 2012/19/EU sugli apparecchi elettrici ed elettronici gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati in modo ecocompatibile.

Si possono richiedere le modalità di smaltimento dell'apparecchio inutilizzato presso la propria amministrazione comunale o cittadina.
