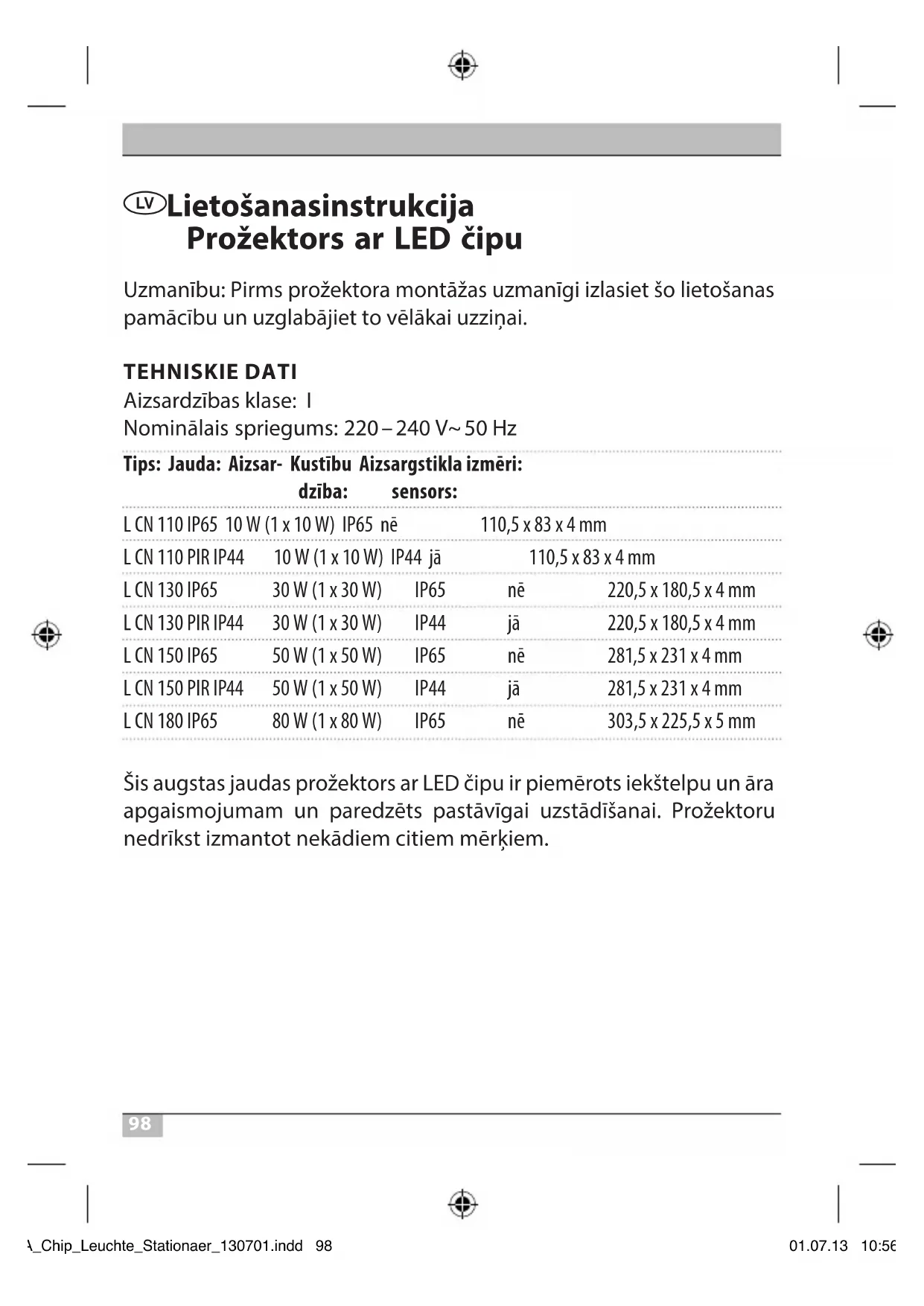

LIETOŠANAS INSTRUKCIJA 1171250502 BRENNENSTUHL

Uzmanību: Pirms prožektora montāžas uzmanīgi izlasiet šo lietošanas pamācību un uzglabājiet to vēlākai uzziņai.

TEHNISKIE DATI

Aizsardzības klase: I

Nominālais spriegums: 220–240 V\~50 Hz

Tips: Jauda: Aizsar- Kustību Aizsargstikla izmēri:

dziba: sensors:
L CN 110 IP65 10 W (1 x 10 W) IP65 nē			110,5 x 83 x 4 mm
L CN 110 PIR IP44	10 W (1 x 10 W)	IP44 jā	110,5 x 83 x 4 mm
L CN 130 IP65	30 W (1 x 30 W)	IP65	nē	220,5 x 180,5 x 4 mm
L CN 130 PIR IP44	30 W (1 x 30 W)	IP44	jā	220,5 x 180,5 x 4 mm
L CN 150 IP65	50 W (1 x 50 W)	IP65	nē	281,5 x 231 x 4 mm
L CN 150 PIR IP44	50 W (1 x 50 W)	IP44	jā	281,5 x 231 x 4 mm
L CN 180 IP65	80 W (1 x 80 W)	IP65	nē	303,5 x 225,5 x 5 mm

Šis augstas jaudas prožektors ar LED čipu ir piemērots iekštelpu un āra apgaismojumam un paredzēts pastāvīgai uzstādīšanai. Prožektoru nedrīkst izmantot nekādiem citiem mērķiem.

DROŠĪBAS NORĀDĪJUMI

1. Prožektora uzstādīšanu un apkopi drīkst veikt kvalificēts speciālists.
2. Pirms prožektora uzstādīšanas un apkopes vienmēr atslēdziet strāvas padevi.
3. Prožektors ir atbilstoši jāiezemē.
4. Prožektoru nedrīkst izmantot, ja nav atbilstoši uzstādīti visi blīvgredzeni!
5. Prožektori ar LED čipu ir ʃoti spilgti. Nekādā gadījumā neskatieties uz gaismas avotu, jo tas var radīt neatgriezeniskus redzes bojājumus.
6. Ja prožektora aizsargstikls ir saplīsis, pirms turpmākas prožektora lietošanas to nepieciešams aizstāt ar oriğinālu Brennenstuhl aizsargstiklu.

1. Ja prožektora pieslēguma vads ir bojāts, tā nomaiņa jāveic kvalificētam speciālistam, lai izvairītos no dzīvības vai veselības apdraudējuma.

UZSTĀDĪŠANA UN PIESLĒGŠANA PIE STRĀVAS APGĀDES

1. Neuzstādiet prožektoru uz virsmas, kas ir pakļauta vibrācijai.
2. Montāžas pozīcija: ideālā gadījumā prožektoru nostiprina pie sienas ar kronšteinu. Prožektors ar kustības sensoru jānostiprina, kā parādīts 1. attēlā.
3. Atzīmējiet uz sienas urbumu vietas kronšteina uzstādīšanai un izurbiet atbilstošus caurumus. Nostipriniet kronšteinu pie sienas, izmantojot piemērotas skrūves.

1. Atveriet prožektora pieslēguma kārbu.
2. Izvadiet pieslēguma vadu caur skrūvsavienojumu un pievienojiet to pie skrūvspaiļu savienotāju bloka, kā parādīts 2. attēlā (attēls kreisajā pusē 10 W modelim, labajā–30 W modelim un uz augšu. N = zilais vads; zemējuma apzīmējums = zaļais / dzeltenais vads, L = brūnais vads).
3. Pārliecinieties, ka vads ar skrūvsavienojuma palīdzību ir nostiprināts kārtīgi.
4. Pieskrūvējiet atpakal pieslēguma kārbas vāciņu. Pievērsiet uzmanību, vai blīvējums ievietots kārtīgi.
5. Pieskrūvējiet prožektoru ar komplektā ietilpstošajām skrūvēm un uzgriežņiem pie kronšteina. lestatiet prožektoru vēlamajā pozīcijā un pievelciet skrūves.

FUNKCIJU APRAKSTS

(tikai modeliem ar kustību sensoru)

Šis prožektors ir aprikots ar infrasarkano staru sensoru. Tas automātiski ieslēdzas, tiklīdz sensors apkārtnē uztver kustību.

Ja iespējams, nevērsiet kustību sensoru uz peldbaseiniem, gaisa apkures atverēm, gaisa kondicionieriem vai priekšmetiem, kas ir pakļauti lielām temperatūras svārstībām. Izvairieties vērst kustību sensoru uz kokiem vai krūmiem, vai vietām, kur bieži uzturas mājdzīvnieki.

Uzstādot prožektoru, ņemiet vērā, ka kustību sensors ir ľoti jutīgs pret kustībām, kas šķērso tā uztveršanas lauku ieslīpi, un mazāk jutīgs pret kustībām, kas vērstas tieši uz ierīci.

Kustību sensora iestatīšana

Prožektora apakšpusē atrodas trīs iestatījumu slēdži (skat. 3. att.).

Laika iestatijumi (TIME):

Ar slēdzi TIME Jūs varat iestatīt vēlamo ieslēgšanās laiku no 10 sekundēm līdz 4 minūtēm pēc pēdējās kustības uztveršanas. Griežot slēdzi TIME pulksteņrādītāja kustības virzienā, laiks palielinās.

Jutības iestatījumi (SENS):

Ar šo slēdzi Jūs varat iestatīt sensora jutību. Griežot slēdzi SENS pulksteņrādītāja kustības virzienā, jutība palielinās.

Gaismas iestatijumi (LUX):

Gaismas iestatijumi nosaka spilgtumu, sākot no kāda sensors ieslēgs prožektoru. Pozīcija (*) norāda, ka sensors darbosies gan dienā, gan naktī. Pozīcijā (CC) sensors darbosies tikai naktī. Lai pielāgotu gaismas iestatijumu, pagaidiet, līdz ir sasniegts vēlamais apkārtējās gaismas spilgtums. Pilnībā pagrieziet iestatijumu slēdzi LUX pozīcijā (CC). Lēnām grieziet iestatijumu slēdzi LUX simbola (*) virzienā, līdz prožektors iedegas, reaģējot uz kustību.

Prožektors turpmāk iedegsies pie iestatītā spilgtuma, tiklīdz tiks uztverta kustība.

Sensors: pasīvais infrasarkano staru sensors

Uztveršanas diapazons: līdz 12 m / līdz 180° (horizontāli)

Laika iestatījumi: apm. 10 sek. līdz 4 min.

APKOPE UN TİRİŞANA

Apkopi drīkst veikt tikai kvalificēts elektriķis.

UZMANĪBU: LED prožektors nesatur sastāvdaļas, kurām būtu nepieciešama apkope. LED gaismas avots nav nomaināms. Ja nepieciešams, ir jānomaina viss prožektors pilnībā.

Nelietojiet škīdinātājus, kodīgus tīrīšanas līdzekļus vai taml. Izmantojiet prožektora tīrīšanai tikai sausu vai nedaudz mitru drāniņu.

Elektroiekārtas jāutilizē, saudzējot dabu! Neizmetiet nolietotās elektroierīces kopā ar parastiem sadzīves atkritumiem!

Atbilstoši Eiropas Direktīvai 2012/19/EU par elektrisko un elektronisko ierīču atkritumiem, nolietotās iekārtas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei videi draudzīgā veidā.

Par nolietotās ierīces utilizācijas iespējām jautājiet sava pagasta vai pilsētas pašvaldībā.
