Μάρκα	Elica
Μοντέλο	TENDER 70
Κατηγορία	Απορροφητήρας κουζίνας
Τύπος εγκατάστασης	Επίτοιχος, εξωτερική απαγωγή ή εσωτερική ανακύκλωση
Διαστάσεις (Μ x Β x Υ)	70 cm x περίπου 50 cm x 60-100 cm (τηλεσκοπικός)
Βάρος	Περίπου 12 kg
Ηλεκτρική τροφοδοσία	220-240 V, 50/60 Hz
Απορροφούμενη ισχύς	Μεταβλητή ανάλογα με την ταχύτητα, μέγιστη περίπου 200 W
Φωτισμός	2 λαμπτήρες αλογόνου 12 V – 20 W μέγ., τύπος G4
Αριθμός ταχυτήτων	4 ταχύτητες + εντατική λειτουργία (συναγερμός θερμοκρασίας)
Χειρισμός	Αφής: Φως, Timer, +/-, οθόνη LED
Χρονοδιακόπτης	Προγραμματισμός από 1 έως 60 λεπτά, αυτόματη διακοπή
Φίλτρο λίπους	Μεταλλικό πλενόμενο, μηνιαίος καθαρισμός (πλυντήριο πιάτων δυνατό)
Φίλτρο ενεργού άνθρακα	Προαιρετικό για έκδοση ανακύκλωσης, καθαρίζεται κάθε 2 μήνες, αντικατάσταση κάθε 3 χρόνια
Ένδειξη κορεσμού φίλτρων	Φίλτρο λίπους (40 ώρες) και Φίλτρο άνθρακα (120 ώρες) – επαναφορά
Συναγερμός θερμοκρασίας	Ενεργοποιεί την 3η ταχύτητα εάν >65°C, αυτόματη επαναφορά
Ελάχιστη απόσταση ασφαλείας	50 cm (ηλεκτρική) / 65 cm (αέριο ή μεικτή)
Επίπεδο θορύβου	Περίπου 45-65 dB(A) ανάλογα με την ταχύτητα
Υλικό	Ανοξείδωτο ατσάλι (τηλεσκοπική καμινάδα)
Σύνδεση απαγωγής	Άνω έξοδος αέρα Ø 150 mm (σωλήνας δεν παρέχεται)
Παρεχόμενα αξεσουάρ	Βραχίονες στερέωσης, ούπα, βίδες, πρότυπο διάτρησης
Επισκευασιμότητα	Λαμπτήρες και φίλτρα προσβάσιμα· ειδικό καλώδιο τροφοδοσίας (τεχνική υποστήριξη)
Κατανάλωση ενέργειας	Ενεργειακή κλάση μη καθορισμένη, οικιακή χρήση

Συχνές ερωτήσεις - TENDER 70 ELICA

Ποια είναι η ελάχιστη απόσταση μεταξύ του απορροφητήρα και της εστίας;

Για ηλεκτρική εστία, η ελάχιστη απόσταση είναι 50 cm. Για εστία αερίου ή μεικτή, είναι 65 cm. Εάν ο κατασκευαστής της εστίας αναφέρει μεγαλύτερη απόσταση, ακολουθήστε αυτήν.

Πώς καθαρίζεται το φίλτρο λίπους;

Το μεταλλικό φίλτρο λίπους καθαρίζεται μία φορά το μήνα. Μπορείτε να το πλύνετε στο χέρι με ένα μη επιθετικό απορρυπαντικό ή στο πλυντήριο πιάτων σε χαμηλή θερμοκρασία και γρήγορο κύκλο. Προσοχή, το πλύσιμο στο πλυντήριο πιάτων μπορεί να προκαλέσει αποχρωματισμό, αλλά δεν επηρεάζει την απόδοση.

Πώς αντικαθίσταται ο λαμπτήρας του απορροφητήρα;

Αποσυνδέστε πρώτα τον απορροφητήρα. Αφήστε τους λαμπτήρες να κρυώσουν. Χρησιμοποιήστε ένα μικρό επίπεδο κατσαβίδι για να ξεκλειδώσετε το προστατευτικό κάλυμμα. Αντικαταστήστε τον ελαττωματικό λαμπτήρα με έναν λαμπτήρα αλογόνου 12V - 20W μέγ. - G4. Μην αγγίζετε τον νέο λαμπτήρα με τα δάχτυλα. Κλείστε το κάλυμμα με κουμπώματα.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα σε έκδοση ανακύκλωσης χωρίς φίλτρο άνθρακα;

Όχι, η έκδοση ανακύκλωσης απαιτεί ένα φίλτρο ενεργού άνθρακα τοποθετημένο. Εάν ο απορροφητήρας σας δεν είναι εξοπλισμένος με αυτό, πρέπει να το αγοράσετε και να το τοποθετήσετε πριν από τη χρήση. Το φίλτρο άνθρακα συγκρατεί τις οσμές και πρέπει να καθαρίζεται ή να αντικαθίσταται περιοδικά.

Πώς ρυθμίζω το χρονοδιακόπτη;

Πατήστε το πλήκτρο Timer: εμφανίζεται ο προεπιλεγμένος χρόνος των 10 λεπτών. Μέσα σε 5 δευτερόλεπτα, χρησιμοποιήστε τα πλήκτρα + και - για να ρυθμίσετε την επιθυμητή διάρκεια (μεταξύ 1 και 60 λεπτών). Η αντίστροφη μέτρηση ξεκινά αυτόματα μετά από 5 δευτερόλεπτα χωρίς ενέργεια. Για ακύρωση, πατήστε ξανά το Timer.

Τι σημαίνει η ένδειξη 'Grease Filter' στην οθόνη;

Η ένδειξη 'Grease Filter' εμφανίζεται μετά από 40 ώρες λειτουργίας του κινητήρα. Αυτό σημαίνει ότι το φίλτρο λίπους πρέπει να καθαριστεί. Για να επαναφέρετε τον συναγερμό, κρατήστε πατημένο το πλήκτρο + για 5 δευτερόλεπτα μέχρι να εξαφανιστεί το μήνυμα.

Μπορεί ο απορροφητήρας να εγκατασταθεί πάνω από εστία αερίου;

Ναι, τηρώντας μια ελάχιστη απόσταση 65 cm μεταξύ της επιφάνειας μαγειρέματος και του χαμηλότερου τμήματος του απορροφητήρα. Βεβαιωθείτε επίσης ότι ο αερισμός του χώρου είναι επαρκής εάν ο απορροφητήρας χρησιμοποιείται ταυτόχρονα με συσκευές καύσης.

Πώς ενεργοποιώ ή απενεργοποιώ το ηχητικό σήμα;

Κρατήστε πατημένο το πλήκτρο Φως για 5 δευτερόλεπτα. Εάν το ηχητικό σήμα είναι ενεργοποιημένο, θα ακούσετε ένα μπιπ και θα εμφανιστεί 'Snd' για 3 δευτερόλεπτα. Εάν είναι απενεργοποιημένο, θα εμφανιστεί 'Snd' χωρίς μπιπ. Επαναλάβετε για εναλλαγή.

Τι να κάνω σε περίπτωση υπερθέρμανσης που ανιχνεύεται από τον απορροφητήρα;

Ο απορροφητήρας είναι εξοπλισμένος με συναγερμό θερμοκρασίας που ενεργοποιεί αυτόματα την 3η ταχύτητα εάν η θερμοκρασία περιβάλλοντος υπερβαίνει τους 65°C. Η οθόνη δείχνει 'CarE'. Μπορείτε μόνο να αυξήσετε την ταχύτητα. Μόλις η θερμοκρασία επανέλθει, ο κινητήρας επαναφέρεται στην προηγούμενη κατάσταση.

Πώς τοποθετώ τον απορροφητήρα στον τοίχο;

Χρησιμοποιήστε το παρεχόμενο πρότυπο διάτρησης για να σημειώσετε τις τρύπες. Τρυπήστε, τοποθετήστε ούπα, στερεώστε τον κάτω βραχίονα στήριξης με βίδες 5x45mm. Κρεμάστε τον απορροφητήρα, ρυθμίστε την οριζοντιότητα και στη συνέχεια στερεώστε οριστικά. Για τις καμινάδες, στερεώστε τον πάνω βραχίονα στην οροφή. Ακολουθήστε αυστηρά τις οδηγίες του εγχειριδίου.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TENDER 70 ELICA

ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

Ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται σε αυτό το εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για τυχόν δυσχέρειες, ζημιές ή πυρκαγιές που προκαλούνται και προέρχονται από την μη τήρηση των οδηγιών που αναφέρονται σε αυτό το εγχειρίδιο. Ο απορροφητήρας έχει κατασκευαστεί για την απορρόφηση καπνών και ατμών μαγειρέματος και έχει σχεδιαστεί αποκλειστικά για οικιακή χρήση.

Σημείωση: Οι ειδικές ενδείξεις με το σύμβολο “(*)” είναι εξαρτήματα που παρέχονται προαιρετικά μόνο σε μερικά μοντέλα ή δεν παρέχονται καθόλου και πρέπει να αποκτηθούν.

Προσοχή

Προειδοποίηση! Μην συνδέσετε τον απορροφητήρα με το ρεύμα εάν η εγκατάσταση δεν έχει τελειώσει.

Πριν από κάθε επέμβαση καθαρισμού ή συντήρησης αποσυνδέστε τον απορροφητήρα από το ρεύμα αφαιρώντας την πρίζα ή διακόπτοντας την κεντρική παροχή ρεύματος.

Πάντοτε να φοράτε γάντια εργασίας για όλες τις επεμβάσεις εγκατάστασης και συντήρησης.

Το παρόν προϊόν δεν είναι κατάλληλο για χρήση από παιδιά ή από άτομα με μειωμένες αισθητήριες, σωματικές ή πνευματικές ικανότητες ή με έλλειψη κατάλληλης εμπειρίας και γνώσης, εκτός και εάν αυτά βρίσκονται υπό επίβλεψη ή έχουν λάβει κατάλληλη εκπαίδευση ως προς την χρήση του προϊόντος από ανθρώπους υπεύθυνους για την προσωπική τους ασφάλεια.

Αυτή η συσκευή έχει σχεδιαστεί να χρησιμοποιείται από ενήλικες. Τα παιδιά πρέπει να επιβλέπονται ώστε να εξασφαλιστεί ότι δεν παίζουν με την παρούσα συσκευή.

Αυτή η συσκευή έχει σχεδιαστεί να χρησιμοποιείται από ενήλικες. Δεν θα πρέπει να επιτρέπεται στα παιδιά να πειράζουν το σύστημα ελέγχου ή να παίζουν με την συσκευή. Δεν πρέπει να χρησιμοποιείται ποτέ ο απορροφητήρας εάν δεν είναι ορθά εγκατεστημένη η σχάρα/πλέγμα!

Ο απορροφητήρας δεν πρέπει ΠΟΤΕ να χρησιμοποιείται ως επιφάνεια στήριξης εκτός και εάν είναι ρητά ενδεδειγμένο.

Ο χώρος στον οποίο είναι εγκατεστημένη η συσκευή πρέπει να έχει ικανοποιητικό αερισμό, όταν ο απορροφητήρας κουζίνας χρησιμοποιείται ταυτόχρονα με άλλες συσκευές καύσης υγραερίου ή άλλα καυστικά υλικά.

Το σύστημα αεραγωγού αυτής της συσκευής δεν πρέπει να συνδέεται με κανένα άλλο υπάρχον σύστημα εξαερισμού που χρησιμοποιείται για οποιοδήποτε άλλο λόγο όπως την εκκένωση των καπνών που δημιουργούνται από συσκευές καύσης υγραερίου ή άλλων καυστικών υλικών. Απαγορεύεται αυστηρά το μαγείρεμα με φλόγες κάτω από τον απορροφητήρα.

Η χρήση ελεύθερης φλόγας προκαλεί ζημιές στα φίλτρα και είναι δυνατόν να προκαλέσει πυρκαγιά, γι' αυτό πρέπει να αποφεύγεται σε κάθε περίπτωση. Το τηγάνισμα πρέπει να γίνεται κάτω από συνεχή έλεγχο ώστε να αποφευχθεί η ανάφλεξη του υπερθερμαινόμενου λαδιού.

Οι προσβάσιμες επιφάνειες του απορροφητήρα μπορεί να υπερθερμανθούν σημαντικά εάν χρησιμοποιούνται ταυτόχρονα με συσκευές μαγειρέματος.

Όσον αφορά τα τεχνικά μέτρα και τα μέτρα ασφαλείας που πρέπει να εφαρμοστούν για την εκκένωση των καπνών, πρέπει να δοθεί μεγάλη προσοχή σε ό,τι προβλέπεται από τους κανονισμούς των αρμόδιων τοπικών αρχών.

Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο εσωτερικά όσο και εξωτερικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟ ΜΗΝΑ). Αυτό πρέπει να γίνεται σύμφωνα με τις οδηγίες συντήρησης που παρέχονται στο παρόν φυλλάδιο.

Η μη τήρηση των κανόνων καθαρισμού του απορροφητήρα και της αντικατάστασης και καθαρισμού των φίλτρων επιφέρει κινδύνους πυρκαγιάς.

Μην χρησιμοποιείτε ή αφήνετε τον απορροφητήρα χωρίς τις λάμπες σωστά τοποθετημένες, γιατί υπάρχει κίνδυνος ηλεκτροπληξίας.

Δεν αναλαμβάνουμε καμία ευθύνη για ενδεχόμενες βλάβες, ζημιές ή πυρκαγιές που θα προκληθούν στη συσκευή ως αποτέλεσμα της μη τήρησης των οδηγιών που αναφέρονται σ' αυτό το εγχειρίδιο.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή οδηγία 2002/96/ΕΕ σχετικά με τα Απορριπτόμενα Ηλεκτρικά και Ηλεκτρονικά Εξαρτήματα (WEEE).

Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα βοηθήσετε στην πρόληψη πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό αυτού του προϊόντος ως απόρριμμα.

Το σύμβολο ■ πάνω στο προϊόν, ή στα έγγραφα που συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό, θα πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών εξαρτημάτων. Η απόρριψή του πρέπει να πραγματοποιείται τηρώντας την τοπική νομοθεσία για τη διάθεση των απορριμμάτων.

Για πιο λεπτομερείς πληροφορίες σχετικά με την επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο της τοπικής αυτοδιοίκησης, την τοπική σας υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου αγοράσατε αυτό το προϊόν.

Χρήση

Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο ώστε να μπορεί να χρησιμοποιηθεί είτε ως τύπος απορρόφησης εξωτερικής εκκένωσης (με αεραγωγό) είτε ως τύπος φιλτραρίσματος εσωτερικής ανακύκλωσης.

Τύπος με αεραγωγό

Ο απορροφητήρας φέρει στο πάνω μέρος του την έξοδο Β για την εκκένωση καπνών στο εξωτερικό περιβάλλον (ο σωλήνας εξαερισμού και τα στηρίγματά του δεν παρέχονται).

Προσοχή! Εάν ο απορροφητήρας είναι εξοπλισμένος με φίλτρο άνθρακα, τότε αυτό πρέπει να αφαιρεθεί.

Τύπος φιλτραρίσματος

Σε περίπτωση που δεν είναι δυνατό να εκκενώσουμε τους καπνούς και τους ατμούς του ψησίματος προς το εξωτερικό περιβάλλον, είναι δυνατό να χρησιμοποιήσουμε τον απορροφητήρα τύπου φιλτραρίσματος, μοντάροντας ένα φίλτρο ενεργού άνθρακα και τον εκτροπέα Τ στο υποστήριγμα (τύπου αναβολέα) Τ. Οι ατμοί και οι καπνοί ανακυκλώνονται μέσα από τη σχάρα καθαρισμού ανώτερη Τ δια μέσου ενός σωλήνα εκκένωσης συνδεδεμένου στην ανώτερη έξοδο του αέρα Β και το δαχτυλίδι σύνδεσης μονταρισμένο στον εκτροπέα Τ (σωλήνας εκκένωσης και σφιγκτήρες σύνδεσης δεν παρέχονται).

Προσοχή! Εάν ο απορροφητήρας δεν παρέχεται με φίλτρο άνθρακα, τότε πρέπει να παραγγελθεί και να τοποθετηθεί.

Τα μοντέλα που δεν έχουν μοτέρ αναρρόφησης λειτουργούν μόνο ως τύποι αεραγωγού και πρέπει να συνδεθούν με μία εξωτερική συσκευή αναρρόφησης (δεν παρέχεται).

Οι οδηγίες σύνδεσης παρέχονται με την περιφερειακή μονάδα αναρρόφησης.

Εγκατάσταση

Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης εστιών και του κατώτερου μέρους του απορροφητήρα κουζίνας δεν πρέπει να είναι μικρότερη των 50 εκ. στην περίπτωση ηλεκτρικών κουζινών και των 65 εκ. στην περίπτωση κουζινών υγραερίου ή μικτών.

Εάν οι οδηγίες εγκατάστασης για βάση εστιών με αέριο καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να την λάβετε υπόψη.

Ηλεκτρική σύνδεση

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν παρέχεται η πρίζα, συνδέστε τον απορροφητήρα με παροχή ρεύματος που, σύμφωνα με τους προβλεπόμενους κανονισμούς, πρέπει να βρίσκεται σε προσιτή ζώνη, ακόμη και μετά την εγκατάσταση. Εάν δεν παρέχεται η πρίζα (προβλεπόμενη σύνδεση απευθείας με το ρεύμα) ή η πρίζα δεν είναι σε προσβάσιμη ζώνη, ακόμη και μετά την εγκατάσταση, εφαρμόστε έναν διπολικό διακόπτη ώστε να πληρεί τους κανόνες ασφαλείας που εξασφαλίζουν την ολοκληρωμένη αποσύνδεση του συστήματος σε περίπτωση υπέρτασης (κατηγορίας III), σύμφωνα με τις οδηγίες και τους κανόνες εγκαταστάσεως.

Προειδοποίηση! Πριν συνδέσετε το σύστημα του απορροφητήρα με την ηλεκτρική εγκατάσταση και βεβαιωθείτε για την σωστή του λειτουργία, να ελέγχετε πάντοτε εάν το καλώδιο σύνδεσης είναι ορθά μονταρισμένο.

Ο απορροφητήρας έχει ένα ειδικό ηλεκτρικό καλώδιο τροφοδοσίας. Σε περίπτωση φθοράς του καλωδίου, ζητήστε το από την υπηρεσία τεχνικής βοήθειας.

Εγκατάσταση

Πριν να αρχίσετε με την εγκατάσταση:

- Εξακριβώστε ότι το προϊόν που αγοράσατε έχει τις κατάλληλες διαστάσεις για την εφαρμογή του στην περιοχή που έχετε επιλέξει.

Για μια ευκολότερη εγκατάσταση, σας συμβουλεύουμε να αφαιρέσετε προσωρινά τα φίλτρα λίπους και τα άλλα μέρη που επιτρέπεται να αφαιρεθούν και για τα οποία περιγράφεται στο εγχειρίδιο ο τρόπος συναρμολόγησης και αποσυναρμολόγησης.

Το αφαιρούμενο μέρος ή τα αφαιρούμενα μέρη συναρμολογούνται μόνο όταν έχει τελειώσει η εγκατάσταση.

Για την αποσυναρμολόγησή τους, δείτε τις σχετικές παραγράφους.

- Αφαιρέστε το ή τα φίλτρα ενεργού άνθρακα (*) εάν παρέχονται (δείτε τη σχετική παράγραφο). Αυτό ή αυτά επανασυναρμολογούνται αποκλειστικά εάν θέλετε να χρησιμοποιήσετε τον απορροφητήρα σε τύπο φίλτραρίσματος.

- Βεβαιωθείτε ότι στο εσωτερικό του απορροφητήρα δεν βρίσκεται (για λόγους μεταφοράς) βοηθητικό υλικό (π.χ. σακούλες με βίδες (*), βιβλιάριο εγγυήσεως (*) κ.λπ.) και εάν υπάρχει, βγάλτε το και φυλάξτε το.

- Εάν είναι δυνατόν, αποσυνδέστε και μετακινήστε έπιπλα που βρίσκονται κάτω ή γύρω από την περιοχή εγκατάστασης του απορροφητήρα, έτσι ώστε να έχετε καλύτερη πρόσβαση στον τοίχο/ταβάνι όπου θα εγκαταστήσετε τον απορροφητήρα. Σε αντίθετη περίπτωση, καλύψτε όσο το δυνατόν καλύτερα τα έπιπλα και τα εκτεθειμένα κομμάτια προς εγκατάσταση. Επιλέξτε μια επίπεδη επιφάνεια για τη συναρμολόγηση του απορροφητήρα. Καλύψτε την με ένα προστατευτικό υλικό και ακουμπήστε μέσα σε αυτήν τον απορροφητήρα και όλα τα βοηθητικά του εξαρτήματα.

- Αποσυνδέστε τον απορροφητήρα κλείνοντας τον οικιακό γενικό διακόπτη όταν κάνετε την ηλεκτρική σύνδεση.

- Βεβαιωθείτε ότι κοντά στην περιοχή εγκατάστασης του απορροφητήρα (σε περιοχή ευπρόσιτη ακόμα και με τον απορροφητήρα συναρμολογημένο) βρίσκεται μια ηλεκτρική παροχή και ότι είναι δυνατόν να συνδεθείτε με το εξάρτημα εκκένωσης καπνών στο εξωτερικό περιβάλλον (μόνο για τον τύπο απορρόφησης).

- Εκτελέστε όλες τις αναγκαίες δομικές εργασίες (π.χ. εγκατάσταση μιας ηλεκτρικής πρίζας και/ή της οπής για το πέρασμα του σωλήνα εκκένωσης καπνών).

Ο απορροφητήρας περιέχει βύσματα στερέωσης για να εξασφαλίζουν τη στήριξή του στους περισσότερους τύπους τοιχωμάτων/οροφών. Είναι όμως αναγκαίο να συμβουλευτούμε έναν ειδικευμένο τεχνίτη για να σιγουρευτούμε για την καταλληλότητα των υλικών ανάλογα με τον τύπο του τοιχώματος/οροφής. Το τοίχωμα/οροφή πρέπει να είναι αρκετά ανθεκτικό ώστε να αντέχει το βάρος του απορροφητήρα. Μην επικολλάτε τον απορροφητήρα με σιλικόνη ή με στόκο στον τοίχο. Η στερέωση πρέπει να γίνεται μόνο με τα κατάλληλα στηρίγματα.

Εγκατάσταση μοντέλου τοίχου

Εικ. 5

1. Χαράζοντας με μολύβι στον τοίχο μια γραμμή έως το ταβάνι, η οποία να αντιστοιχεί με την κατακόρυφο της καπνοδόχου, θα διευκολύνει τις εργασίες εγκατάστασης.
2. Ακουμπήστε το σχέδιο διάτρησης στον τοίχο: η κάθετη γραμμή που βρίσκεται στο σχέδιο πρέπει να αντιστοιχεί με τη γραμμή που έχετε σχεδιάσει στον τοίχο, ενώ η κατώτερη άκρη του σχεδίου αντιστοιχεί στο κατώτερο άκρο της καπνοδόχου.
3. Ακουμπήστε τον κατώτερο δοκό στήριξης στο σχέδιο διάτρησης προσέχοντας να συμφωνεί με το ορθογώνια σημαδεμένο σχέδιο, σημειώστε τις δυο εξωτερικές οπές και τρυπήστε.

Σημείωση: Κάντε πάντοτε όλες τις προβλεπόμενες από το σχέδιο οπές: οι 2 ανώτερες χρησιμεύουν για να αγκιστρώσουν την καπνοδόχο, ενώ οι κατώτερες (συνήθως 1 κεντρική ή περισσότερες πλευρικές) χρησιμεύουν για την τελική στερέωση και ασφάλιση.

Αφαιρέστε το σχέδιο διάτρησης, βάλτε τα ούπα και στερεώστε με δυο βίδες 5×45 mm την δοκό στήριξης καπνοδόχου.

1. Στερεώστε την δοκό στήριξης καπνοδόχου „G“ στον τοίχο δίπλα στο ταβάνι, χρησιμοποιήστε την δοκό σαν σχέδιο διάτρησης (εάν υπάρχει, η μικρή οπή που βρίσκεται στο εξάρτημα πρέπει να συμπίπτει με την σχεδιασμένη στον τοίχο γραμμή) και σημειώστε με μολύβι 2 οπές. Κατόπιν, τρυπήστε (Ø8 mm), και βάλτε τα 2 ούπα.
2. Στερεώστε την δοκό υποστήριξης στον τοίχο με 2 βίδες 5x45mm.
3. Κρεμάστε την καπνοδόχο στην κατώτερη δοκό.
4. Ρυθμίστε την απόσταση του απορροφητήρα με τον τοίχο
5. Ελέγξτε την οριζόντια θέση του απορροφητήρα.
6. Στερεώστε τα με ασφάλεια στον τοίχο (ΥΠΟΧΡΕΩΤΙΚΟ!!)
7. Συνδέστε τη σωλήνωση (σωλήνας και συνδετικά δεν παρέχονται, πρέπει να τα αγοράσετε) για την εκκένωση ατμών με τον δακτύλιο σύνδεσης που βρίσκεται πάνω από τη μηχανή απορρόφησης.

Η άλλη πλευρά του σωλήνα ενώνεται με το εξάρτημα εκκένωσης ατμών προς το εξωτερικό, σε περίπτωση χρήσης του απορροφητήρα τύπου απορρόφησης. Σε περίπτωση χρήσης απορροφητήρα τύπου φιλτραρίσματος, τότε ασφαλίστε στη δοκό υποστήριξης καπνοδόχου G τον εκτροπέα F και συνδέστε την άλλη πλευρά του σωλήνα στον δακτύλιο σύνδεσης που βρίσκεται στον εκτροπέα F.

1. Κάντε την ηλεκτρική σύνδεση.
2. Συνδέστε την καπνοδόχο και ασφαλίστε την με 2 βίδες (12a) στη δοκό στήριξης „G“ (12b).
3. Περάστε την κατώτερη πλευρά της καπνοδόχου που καλύπτει πλήρως το σημείο απορρόφησης μέχρι να εισχωρήσει στην αντίστοιχη ειδική θέση του πάνω στον απορροφητήρα.

Ξανατροφοδοτήστε το ηλεκτρικό δίκτυο από τον κεντρικό ηλεκτρικό πίνακα και ελέγξτε την καλή λειτουργία του απορροφητήρα.

Περιγραφή απορροφητήρα

Εικ.1

1. Ταμπλό ελέγχου
2. Φίλτρο για τα λίπη
3. Χειρολαβή ξεγαντζώματος φίλτρου για τα λίπη
4. Λάμπα αλογόνου
5. Παραβάτες ατμών
6. Τηλεσκοπική καπνοδόχος
7. Έξοδος αέρα (μόνο για χρήση τύπου φιλτραρίσματος)

Λειτουργία

Χρησιμοποιήστε τη μεγαλύτερη ταχύτητα απορρόφησης σε περιπτώσεις συμπυκνωμένων ατμών της κουζίνας. Σας συνιστούμε να ανάβετε τον απορροφητήρα 5 λεπτά πριν αρχίσει το μαγείρεμα και να τον αφήνετε σε λειτουργία κατά τη διάρκεια του μαγειρέματος και για άλλα περίπου 15 λεπτά μετά το τέλος του μαγειρέματος.

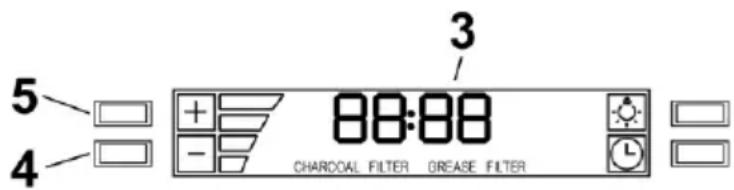

Πίνακας ελέγχου

1. Πλήκτρο Φωτισμού

• Πιέστε το πλήκτρο για να ενεργοποιήσετε φως "υψηλής έντασης" (προηγούμενη κατάσταση φωτισμού OFF). • Πιέστε το πλήκτρο για να ενεργοποιήσετε φως "χαμηλής έντασης" (προηγούμενη κατάσταση φωτισμού ON). • Πιέστε το πλήκτρο για να σβήσετε το φως (προηγούμενη κατάσταση φωτισμού ON).

2. Πλήκτρο Χρονοδιακόπτη (Timer)

• Ο προκαθορισμένος χρόνος είναι 10 λεπτά, αλλά μπορεί να ρυθμιστεί από 1 έως 60 λεπτά.
• Αφού πιέσετε το πλήκτρο "Timer", το σύστημα μπαίνει στην κατάσταση αποθήκευσης δεδομένων και ο χρήστης μπορεί να ρυθμίσει την αντίστροφη μέτρηση του timer χρησιμοποιώντας τα πλήκτρα "+" και "-" εντός 5 δευτερολέπτων.
• Εάν δεν γίνουν αλλαγές εντός των 5 δευτερολέπτων που ακολουθούν την επιλογή "Timer" ή τη ρύθμιση του χρόνου, αρχίζει η αντίστροφη μέτρηση.
• Κατά τη διάρκεια του setup του "Timer" τα πλήκτρα "+" και "-" δεν αλλάζουν την ισχύ της μηχανής. • Όταν αρχίσει η αντίστροφη μέτρηση, μπορείτε να τη σταματήσετε πιέζοντας το πλήκτρο "Timer".

3. Οθόνη (Display)

• Δείχνει την παρούσα κατάσταση του απορροφητήρα. - Όταν ο απορροφητήρας είναι σβηστός, η οθόνη φωτίζεται με χαμηλό φωτισμό. Με την πίεση οποιουδήποτε πλήκτρου, η οθόνη φωτίζεται κανονικά. - Όταν ο απορροφητήρας λειτουργεί, η οθόνη φωτίζεται με κανονικό φωτισμό. Εάν δεν πιεστεί κανένα πλήκτρο για 1 λεπτό, η οθόνη επιστρέφει σε χαμηλής έντασης φωτισμό.

4. Πλήκτρο "-" μείωσης ταχύτητας / OFF

• Αυτό το πλήκτρο χαμηλώνει την ταχύτητα απορρόφησης ή σβήνει τον απορροφητήρα. - Η μηχανή σβήνει πιέζοντας το πλήκτρο "-", βρισκόμενοι στην 1η ταχύτητα. - Εάν η μηχανή είναι σε 2η ταχύτητα και πιέζεται το πλήκτρο "-", η μηχανή περνάει στην 1η ταχύτητα. - Εάν η μηχανή είναι σε 3η ταχύτητα και πιέζεται το πλήκτρο "-", η μηχανή περνάει στη 2η ταχύτητα. - Εάν η μηχανή είναι σε 4η ταχύτητα και πιέζεται το πλήκτρο "-", η μηχανή περνάει στην 3η ταχύτητα. - Εάν η μηχανή είναι σβηστή, πιέζοντας το πλήκτρο "-", ανάβει η οθόνη.

5. Πλήκτρο "+" αύξησης ταχύτητας / ON

• Αυτό το πλήκτρο αυξάνει την ταχύτητα απορρόφησης ή ανάβει τον απορροφητήρα. - Η μηχανή ανάβει πιέζοντας το πλήκτρο "+" βρισκόμενοι στη θέση OFF. - Εάν η μηχανή είναι σε 1η ταχύτητα και πιέζεται το πλήκτρο "+", η μηχανή περνάει στη 2η ταχύτητα. - Εάν η μηχανή είναι σε 2η ταχύτητα και πιέζεται το πλήκτρο "+", η μηχανή περνάει στην 3η ταχύτητα. - Εάν η μηχανή είναι σε 3η ταχύτητα και πιέζεται το πλήκτρο "+", η μηχανή περνάει στην 4η ταχύτητα. - Εάν η μηχανή είναι σε 4η ταχύτητα και πιέζεται το πλήκτρο "+", ακούγεται ένας ήχος ειδοποίησης.

Προγραμματισμός ρολογιού (Clock)

• Το ρολόι μπορεί να προγραμματιστεί σε οποιαδήποτε στιγμή, εκτός όταν είναι ενεργοποιημένη η θέση timer. • Το ρολόι λειτουργεί σε 12ωρη βάση, με χρόνο που περιέχεται μεταξύ των 1:00 και 12:59. - Το ρολόι μπορεί να προγραμματιστεί πιέζοντας το πλήκτρο "Timer" για 3 δευτερόλεπτα και κατόπιν πιέζοντας τα πλήκτρα "+" και "-" για τη ρύθμιση της ώρας. - Ο χρήστης μπορεί να αυξήσει/μειώσει την ώρα ανά 1 λεπτό, αλλά πιέζοντας για 1 δευτερόλεπτο το πλήκτρο "+"/"-" η αύξηση/μείωση συμβαίνει με ρυθμό 5 λεπτών. Κατά τη διάρκεια της παραπάνω επεξεργασίας, ο χρόνος υπολογίζεται στα 5 κοντινότερα λεπτά. - Ο χρήστης μπορεί να διακόψει τον προγραμματισμό της ώρας πιέζοντας το πλήκτρο "Timer". - Ένα (1) λεπτό από την τελευταία εντολή, το σύστημα δέχεται τις προκαθορισμένες τιμές, προσθέτει 1 λεπτό στον καθορισμένο χρόνο και αρχίζει τη μέτρηση.

Σήμανση κορεσμού φίλτρου λίπους (προαιρετικό)

• Μετά από 40 ώρες εργασίας της μηχανής, στην οθόνη παρουσιάζεται η ένδειξη "Grease Filter" εάν η μηχανή είναι ενεργή. Όταν παρουσιάζεται η ένδειξη στην οθόνη πρέπει να πλύνετε το φίλτρο. • Για να επαναφέρετε την ένδειξη σήμανσης κορεσμού φίλτρου λίπους, πιέστε το πλήκτρο "+" για 5 δευτερόλεπτα και κατόπιν η ένδειξη "Grease Filter" εξαφανίζεται και η οθόνη δείχνει την παρούσα κατάσταση του εργαλείου.

Σήμανση κορεσμού φίλτρου άνθρακα (προαιρετικό)

• Μετά από 120 ώρες λειτουργίας της μηχανής, στην οθόνη εμφανίζεται η ένδειξη "Charcoal Filter" εάν η μηχανή είναι ενεργή. Όταν εμφανίζεται η ένδειξη στην οθόνη, πρέπει να αλλάξετε ή να επανενεργοποιήσετε το φίλτρο άνθρακα. • Για να επαναφέρετε την ένδειξη σήμανσης κορεσμού φίλτρου λίπους, πιέστε το πλήκτρο "-" για 5 δευτερόλεπτα και κατόπιν η ένδειξη "Charcoal Filter" εξαφανίζεται και η οθόνη δείχνει την παρούσα κατάσταση του εργαλείου.

Ενεργοποίηση / Απενεργοποίηση ηχητικής σημάνσεως

• Η ηχητική σήμανση μπορεί να ενεργοποιείται / απενεργοποιείται πιέζοντας το πλήκτρο φωτισμού για 5 δευτερόλεπτα. - Εάν η ηχητική σήμανση είναι ενεργοποιημένη, πρέπει να ακουστεί ένας χαρακτηριστικός ήχος ενώ στην οθόνη προβάλλεται για 3 δευτερόλεπτα το σύμβολο "Snd". - Εάν η ηχητική σήμανση είναι απενεργοποιημένη, στην οθόνη προβάλλεται για 3 δευτερόλεπτα το σύμβολο "Snd" χωρίς να ακουστεί κάποιος χαρακτηριστικός ήχος.

Ενεργοποίηση / Απενεργοποίηση σημάνσεως φίλτρου άνθρακα (έκδοση φιλτραρίσματος)

• Η ενεργοποίηση / απενεργοποίηση του σήματος κορεσμού φίλτρου άνθρακα μπορεί να ελεγχθεί πιέζοντας ταυτόχρονα για 5 δευτερόλεπτα τα πλήκτρα "-" και "+".
• Η ενεργοποίηση / απενεργοποίηση πρέπει να γίνεται με μηχανή και λάμπες σε θέση OFF.
• Όταν η σήμανση φίλτρου άνθρακα είναι απενεργοποιημένη, η ηχητική σήμανση είναι απενεργοποιημένη.

Σήμανση Θερμοκρασίας

• Ο απορροφητήρας έχει σένσορα θερμοκρασίας που ενεργοποιεί τη μηχανή στην 3η ταχύτητα σε περίπτωση που η θερμοκρασία στην τριγύρω περιοχή είναι πολύ υψηλή (ανώτερη των 149°F ή 65°C).
• Εάν η μηχανή είναι σε OFF ή σε 1η ταχύτητα και ενεργοποιείται ο συναγερμός, η μηχανή ενεργοποιείται στην 3η ταχύτητα ενώ στην οθόνη προβάλλεται η ένδειξη "CarE".
• Κατά αυτή τη φάση, μπορείτε μόνο να αυξήσετε την ταχύτητα απορρόφησης.
• Όταν η θερμοκρασία επιστρέφει σε κανονικά επίπεδα, η μηχανή επανέρχεται στις προηγούμενες ενέργειές της.

Συντήρηση

ΠΡΟΣΟΧΗ! Πριν από κάθε εργασία συντήρησης, αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό ρεύμα κλείνοντας τον διακόπτη του και απενεργοποιώντας την ασφάλεια στον ηλεκτρικό πίνακα. Εάν η συσκευή είναι συνδεδεμένη με το ρεύμα μέσω πρίζας, τότε αποσυνδέστε το καλώδιο σύνδεσης από την πρίζα ρευματοδότη.

Καθαρισμός

Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, εσωτερικά και εξωτερικά (τουλάχιστον με την ίδια συχνότητα με την οποία γίνεται η συντήρηση των φίλτρων για τα λίπη). Για τον καθαρισμό χρησιμοποιήστε ένα υγρό πανί με ουδέτερα υγρά απορρυπαντικά. Αποφύγετε τη χρήση λειαντικών μέσων. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η μη συμμόρφωση με τους κανόνες καθαρισμού του απορροφητήρα και της αντικατάστασης των φίλτρων μπορεί να προκαλέσει κινδύνους πυρκαγιάς. Για αυτό το λόγο σας συνιστούμε να ακολουθείτε πιστά τις παρούσες οδηγίες.

Ο κατασκευαστής αποποιείται κάθε ευθύνη για πιθανές βλάβες του μοτέρ ή ζημιών από πυρκαγιά που συνδέεται με λανθασμένη συντήρηση ή στη μη συμμόρφωση με τις παρούσες οδηγίες ασφαλείας.

Φίλτρο για τα λίπη

Εικ. 2

Πρέπει να καθαρίζεται μια φορά τον μήνα (ή όταν το σύστημα ένδειξης κορεσμού των φίλτρων – εάν προβλέπεται στο μοντέλο που έχετε αποκτήσει – δείχνει αυτή την αναγκαιότητα), με απορρυπαντικά που δεν χαράζουν, είτε στο χέρι ή στο πλυντήριο πιάτων το οποίο πρέπει να ρυθμιστεί σε χαμηλή θερμοκρασία και σε σύντομο κύκλο. Με το πλύσιμο στο πλυντήριο πιάτων το φίλτρο για τα λίπη μπορεί ελαφρώς να χάσει το χρώμα του αλλά αυτό δεν μεταβάλλει τις ιδιότητες φιλτραρίσματος.

Μετακινήστε το πλαίσιο που κρατά το φίλτρο γυρίζοντας 90° τις λαβές (g) που το στερεώνουν στον απορροφητήρα.

Φίλτρο άνθρακα (μόνο για τον τύπο φιλτραρίσματος)

Εικ. 3

Απορροφά τις δυσάρεστες οσμές που προέρχονται από το μαγείρεμα.

Το φίλτρο άνθρακα μπορεί να πλυθεί κάθε δύο μήνες (ή όταν το σύστημα ένδειξης κορεσμού των φίλτρων – εάν προβλέπεται στο μοντέλο που κατέχεται – ενδεικνύει αυτή την ανάγκη) σε ζεστό νερό και ιδανικά απορρυπαντικά ή στο πλυντήριο πιάτων σε 65°C (στην περίπτωση πλυσίματος στο πλυντήριο πιάτων να γίνει ολόκληρος ο κύκλος χωρίς άλλα πιατικά μέσα).

Αφαιρέστε το νερό που πλεονάζει χωρίς να καταστραφεί το φίλτρο, μετά βάλτε το στον φούρνο για 10 λεπτά σε 100°C για να ξεραθεί οριστικά.

Αντικαταστήστε το στρωματάκι κάθε 3 χρόνια και κάθε φορά που το πανί έχει υποστεί ζημιά.

Συναρμολόγηση

Τοποθετήστε το στρωματάκι πέριξ του φίλτρου συγκράτησης λιπών και στερεώστε το με τις σχετικές διατάξεις ασφάλισης.

Εφαρμόστε το επάνω πώμα και στερεώστε το με το ελατήριο ασφάλισης.

Για την αποσυναρμολόγηση προχωρήστε με αντίστροφη σειρά.

Αντικατάσταση λαμπών

Εικ. 4

Αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό ρεύμα.

Προειδοποίηση! Πριν ακουμπήσετε τις λάμπες βεβαιωθείτε ότι είναι κρύες.

Αντικαταστήστε την κατεστραμμένη λάμπα με μία του ίδιου τύπου όπως υποδεικνύεται στην χαρακτηριστική ετικέτα η οποία βρίσκεται κοντά στην λάμπα στον απορροφητήρα.

1. Βγάλτε την προστασία κάνοντας μοχλό με ένα μικρό πλατύ κατσαβίδι ή όμοιο εργαλείο.
2. Αντικαταστήστε την κατεστραμμένη λάμπα.

Χρησιμοποιήστε μόνο λάμπες αλογόνου των 12V - 20W max - G4, προσέχοντας να μην τις αγγίξετε με τα χέρια.

1. Ξανακλείστε το προστατευτικό κάλυμμα (στερέωση με κλικ).

Σε περίπτωση που ο φωτισμός δεν λειτουργήσει, ελέγξτε για την σωστή τοποθέτηση των λαμπών στις θήκες τους πριν καλέσετε την τεχνική βοήθεια.
