Merk	Elica
Model	TENDER 70
Categorie	Afzuigkap
Installatietype	Muur, externe afvoer of interne recirculatie
Afmetingen (B x D x H)	70 cm x circa 50 cm x 60-100 cm (telescopisch)
Gewicht	Ongeveer 12 kg
Elektrische voeding	220-240 V, 50/60 Hz
Opgenomen vermogen	Variabel afhankelijk van snelheid, max circa 200 W
Verlichting	2 halogeenlampen 12 V – 20 W max, type G4
Aantal snelheden	4 snelheden + intensieve functie (temperatuuralarm)
Bediening	Aanraaktoetsen: Licht, Timer, +/-, LED-display
Timer	Programmeerbaar van 1 tot 60 minuten, automatische uitschakeling
Vetfilter	Wasbaar metaal, maandelijkse reiniging (vaatwasser mogelijk)
Actief koolstoffilter	Optioneel voor recirculatieversie, elke 2 maanden reinigen, elke 3 jaar vervangen
Indicatie verzadiging filters	Vetfilter (40u) en Koolstoffilter (120u) – resetbaar
Temperatuuralarm	Schakelt 3e snelheid in bij >65°C, automatische terugkeer
Minimale veiligheidsafstand	50 cm (elektrisch) / 65 cm (gas of gemengd)
Geluidsniveau	Ongeveer 45-65 dB(A) afhankelijk van snelheid
Materiaal	Roestvrij staal (telescopische schoorsteen)
Afvoeraansluiting	Bovenste luchtafvoer Ø 150 mm (slang niet meegeleverd)
Meegeleverde accessoires	Bevestigingsbeugels, pluggen, schroeven, boormal
Repareerbaarheid	Lampen en filters toegankelijk; specifieke voedingskabel (technische ondersteuning)
Energieverbruik	Energieklasse niet gespecificeerd, huishoudelijk gebruik

Veelgestelde vragen - TENDER 70 ELICA

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

Voor een elektrisch fornuis is de minimale afstand 50 cm. Voor een gasfornuis of gemengd fornuis is deze 65 cm. Als de fabrikant van het fornuis een grotere afstand aangeeft, volg dan die.

Hoe het vetfilter reinigen?

Het metalen vetfilter moet eenmaal per maand worden gereinigd. U kunt het met de hand wassen met een niet-agressief reinigingsmiddel of in de vaatwasser op lage temperatuur en korte cyclus. Let op: wassen in de vaatwasser kan verkleuring veroorzaken, maar vermindert de efficiëntie niet.

Hoe de lamp van de afzuigkap vervangen?

Koppel eerst de stroom los. Laat de lampen afkoelen. Gebruik een kleine platte schroevendraaier om de beschermkap los te klikken. Vervang de defecte lamp door een halogeenlamp 12V - 20W max - G4. Raak de nieuwe lamp niet met de vingers aan. Sluit de kap door vast te klikken.

Kan ik de afzuigkap in recirculatiemodus gebruiken zonder koolstoffilter?

Nee, de recirculatieversie vereist een gemonteerd actief koolstoffilter. Als uw afzuigkap er geen heeft, moet u er een kopen en monteren voor gebruik. Het koolstoffilter absorbeert geuren en moet periodiek worden gereinigd of vervangen.

Hoe de timer instellen?

Druk op de Timer-toets: de standaardtijd van 10 minuten wordt weergegeven. Binnen 5 seconden gebruikt u de + en - toetsen om de gewenste duur in te stellen (tussen 1 en 60 minuten). De aftelling start automatisch na 5 seconden zonder actie. Om te annuleren, drukt u opnieuw op Timer.

Wat betekent de weergave 'Grease Filter' op het scherm?

De indicatie 'Grease Filter' verschijnt na 40 uur motorbedrijf. Dat betekent dat het vetfilter gereinigd moet worden. Om het alarm te resetten, houdt u de + toets 5 seconden ingedrukt tot het bericht verdwijnt.

Kan de afzuigkap boven een gasfornuis worden geïnstalleerd?

Ja, met inachtneming van een minimale afstand van 65 cm tussen het kookoppervlak en het onderste deel van de afzuigkap. Zorg ook voor voldoende ventilatie in de ruimte als de afzuigkap tegelijkertijd wordt gebruikt met verbrandingsapparaten.

Hoe het geluidssignaal in- of uitschakelen?

Houd de Licht-toets 5 seconden ingedrukt. Als het geluidssignaal is ingeschakeld, hoort u een pieptoon en verschijnt 'Snd' gedurende 3 seconden. Indien uitgeschakeld, verschijnt 'Snd' zonder pieptoon. Herhaal om te schakelen.

Wat te doen bij oververhitting gedetecteerd door de afzuigkap?

De afzuigkap is voorzien van een temperatuuralarm dat automatisch de 3e snelheid inschakelt als de omgevingstemperatuur boven 65°C stijgt. Het display toont 'CarE'. U kunt alleen de snelheid verhogen. Zodra de temperatuur daalt, keert de motor terug naar de vorige stand.

Hoe de afzuigkap aan de muur bevestigen?

Gebruik de meegeleverde boormal om de gaten te markeren. Boor, plaats pluggen, bevestig de onderste steunbeugel met 5x45mm schroeven. Hang de afzuigkap, stel waterpas en bevestig definitief. Voor de schoorstenen bevestigt u de bovenste beugel aan het plafond. Volg strikt de instructies in de handleiding.

GEBRUIKSAANWIJZING TENDER 70 ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

NL - Montagevoorschriften en gebruiksaanwijzing

Zich strikt aan de aanwijzingen uit deze tekst houden. ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding weergegeven wordt afgewezen. De wasemkap is ontworpen voor het afzuigen van rook- en kookdampen en is uitsluitend bestemd voor huishoudelijk gebruik.

Opmerking: De details aangegeven met het teken “(*)” zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die niet meegeleverd worden en dus aangeschaft moeten worden.

Waarschuwing

Attentie! Het apparaat niet aan het stroomnet aansluiten voordat de installatie voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.

Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.

De kinderen moeten altijd gecontroleerd worden zodat zij niet met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is!

De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de wasemkap te koken.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het absoluut vermeden worden.

Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

De bereikbare onderdelen kunnen bijzonder warm worden als deze tegelijkertijd met kookapparaten gebruikt worden.

Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten.

De wasemkap moet regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).

Het niet in acht nemen van de reinigingsnormen van de wasemkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken.

Zorg altijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.

ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanwijzingen uit deze handleiding wordt afgewezen.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuigend apparaat

De wasemkap heeft een luchtuitgang aan de bovenkant B voor de afvoer van de dampen naar buiten (afvoerpijp en bevestigingsbandjes niet meegeleverd).

Opgelet! Als de wasemkap reeds is voorzien van een koolstofffilter dan moet u dit verwijderen.

Filtrerende versie

Als het niet mogelijk is de rook en kookdampen naar buiten af te voeren, kan de wasemkap worden gebruikt als filterend apparaat, door een koolstofffilter te monteren en het afbuigrooster F op de steun (beugel) G aan te brengen; de rook en dampen worden weer teruggebracht in het vertrek via de roosters aan de bovenzijde H, via een afvoerbuis die is aangesloten op de luchtuitgang aan de bovenzijde B en de aansluitring die gemonteerd is op het luchtafbuigrooster F (afvoerpijp en bevestigingsbandjes niet meegeleverd).

Opgelet! Als de wasemkap is geleverd zonder koolstofffilter, dan moet u er een bestellen en aanbrengen voor de ingebruikname.

De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht naar buiten, en moeten worden verbonden met een perifere afzuigunit (niet meegeleverd).

De instructies voor de aansluiting worden met de perifere afzuigunit geleverd.

Het installeren

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm, in geval van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften op een, ook na de installatie, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze, ook na de installatie, niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatie normen.

Attentie! Alvorens de wasemkap weer aan het voedingsnet aan te sluiten controleer of deze goed functioneert, controleer altijd of de voedingskabel goed gemonteerd is.

De afzuigkap is voorzien van een speciale voedingskabel; als de kabel beschadigd is, vraag de technische dienst voor een nieuwe kabel.

Montage

Voor de installatie:

• Controleer of het aangeschafte product, qua afmetingen, geschikt is voor de gekozen installatie plaats.
• Om de montage te vergemakkelijken raden we aan tijdelijk de vetfilters en de andere onderdelen die gedemonteerd en gemonteerd kunnen worden, en dus hieronder beschreven, te verwijderen.

- Verwijder het/de koolstofffilter/s (*) indien meegeleverd (zie ook het betreffende hoofdstuk). Dit/deze moet/en alleen gemonteerd worden als de afzuigkap als filterend apparaat gebruikt wordt.

- Controleer of er, voor het vervoer, in de afzuigkap voorwerpen zijn geplaatst (bijvoorbeeld zakjes met schroeven (*), garantiebewijs (*) enz.), indien deze voorwerpen aanwezig zijn haal ze eruit en bewaar ze goed.

- Indien mogelijk, ontkoppel en verwijder de meubelen onder en rond de installatie ruimte om de achterwand / het plafond gemakkelijker te bereiken. Indien niet mogelijk alle betreffende onderdelen afdekken om deze te beschermen. Kies een vlak oppervlak plaats een afscherming en zet hierop de wasemkap en de meegeleverde onderdelen.

- Koppel de wasemkap tijdens het maken van de elektrische aansluiting af van het elektriciteitsnet via de hoofdschakelaar in uw woning.

- Controleer tevens of er in de buurt van de installatie ruimte (op een, ook met gemonteerde kap, goed bereikbare plaats) een stopcontact aanwezig is en of er de mogelijkheid bestaat voor de verbinding aan een rookafvoer naar buiten (alleen voor het afzuigende apparaat).

- Voer alle nodige werkzaamheden op de muur uit (bijv.: een elektriciteitsstopcontact en/of een doorvoeropening voor de afvoerpijp).

De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moet echter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschikt zijn voor het type muur/plafond. Het muur/plafond moet stevig genoeg zijn om het gewicht van de kap te houden.

Installatie aan de muur

afb. 5

1. Teken met een potlood een lijn op de muur tot aan het plafond, die correspondeert met de middellijn van het apparaat; dit vergemakkelijkt de installatie.
2. Houd de boormal tegen de muur: de verticale middellijn op de boormal moet corresponderen met de middellijn die op de muur getekend is, bovendien correspondeert de onderkant van de boormal met de onderkant van de wasemkap.
3. Houd de onderste draagbeugel tegen de boormal en laat deze samenvallen met de gestippelde rechthoek, teken de twee externe gaten en boor deze.

Opmerking: Boor altijd alle gaten aangegeven op de boormal: de 2 bovenste gaten dienen om de kap vast te haken terwijl de onderste gaten (gewoonlijk 1 centraal of meer zijdelings) dienen voor de definitieve bevestiging.

Haal de boormal weg, steek de pluggen in de muur en zet de draagbeugel van de wasemkap vast met 2 schroeven van 5x45mm.

1. Bevestig de draagbeugel van de schouwdelen G aan de muur aansluitend aan het plafond, gebruik de draagbeugel als boormal (indien aanwezig, moet de kleine uitsparing op het steunstuk samenvallen met de eerder op de muur getrokken lijn) en teken met een potlood 2 gaten, boor de gaten (∅8mm), steek er 2 pluggen in.

2. Bevestig de draagbeugel van de schouwdelen aan de muur met 2 schroeven van 5x45 mm.

3. Hang de wasemkap aan de onderste beugel.

4. Regel de afstand van de wasemkap tot de muur.

5. Regel de horizontale positie van de wasemkap.

6. Zet de wasemkap definitief vast aan de muur (DIT IS BESLIST NOODZAKELIJK).

7. Sluit een rookafvoerpijp aan (pijp en bevestigingsbandjes worden niet meegeleverd, moeten apart worden aangeschaft) aan de aansluitring boven de afzuigmotoreenheid.

Het andere uiteinde van de pijp moet worden aangesloten op een rookafvoermechanisme naar buiten, als de wasemkap gebruikt wordt als afzuigapparaat. Als u de wasemkap wilt gebruiken als filterend apparaat, bevestig aan de draagbeugel G de luchtgeleider F en het andere uiteinde van de pijp aan de aansluitring aanwezig op de luchtgeleider F.

1. Maak de elektrische aansluiting.

2. Breng de schouwdelen aan en zet hen aan de bovenkant vast met 2 schroeven (12a) aan de steun van de schouwdelen „G“ (12b).

3. Laat het onderste schouwdeel dalen om de afzuiggroep helemaal af te dekken, totdat hij goed op zijn plaats boven de wasemkap zit.

Monteer het frame van het koolstofffilter en het/de vetfilter/s en controleer of de wasemkap perfect functioneert.

Beschrijving van de wasemkap

afb. 1

1. Bedieningspaneel
2. Vetfilter
3. Handgreep voor ontgrendeling van het vetfilter
4. Halogeenlamp
5. Dampscherm
6. Telescopische schouw
7. Luchtuitgang (alleen voor gebruik als filterend apparaat)

Werking

In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken.

We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minuten nadat men beëindigt heeft aan te laten.

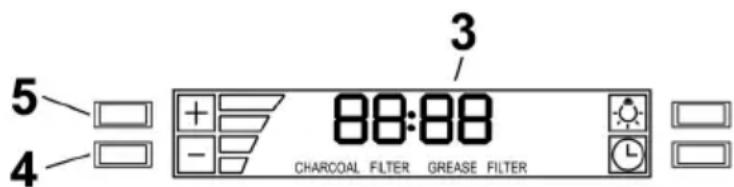

Bedieningspaneel

1. Lichtknop

• Druk op de knop om het licht op "hoge lichtintensiteit" aan te zetten (eerdere status licht OFF).
• Druk op de knop om het licht op "lage lichtintensiteit" aan te zetten (eerdere status licht ON).
• Druk op de knop om het licht uit te zetten (eerdere status licht ON).

2. Timer knop

• De default timer setting is 10 minuten en kan van 60 minuten tot 1 minuut ingesteld worden.
• De ingestelde default tijd is 10 minuten en kan van 60 minuten tot 1 minuut ingesteld worden.
• Nadat de "Timer" knop is ingedrukt, treedt het systeem in de instel modus en de gebruiker kan, binnen 5 seconden, het aftellen van de timer door middel van de toetsen "+" en "-" regelen.

- Indien binnen 5 seconden, na de selectie van de functie "Timer" of na de instelling van de tijd, geen enkele instelling plaats heeft zal het aftellen beginnen.

- Tijdens de "Timer" setup zijn de toetsen "+" en "-" bestemd voor de timer en veranderen de snelheid van de motor niet.

- Nadat het aftellen is begonnen, kan deze onderbroken worden door op de toets "Timer" te drukken.

3. Display

• Weergeeft de status van de afzuigkap.
• Als de wasemkap niet in bedrijf is, wordt de display met zwak licht verlicht.
  Door op een willekeurige toets te drukken wordt de verlichting van de display sterker.

- Als de wasemkap in bedrijf is, is de display met sterk licht verlicht.

Indien binnen 1 minuut op geen enkele toets gedrukt wordt, wordt de display verlichting weer zwak.

4. “-” Toets voor de snelheidsafname / OFF

• Deze toets wordt gebruikt voor de snelheidsafname van de motor en om de kap uit te zetten.
• De motor wordt uitgezet door op de toets “-” te drukken als de kap op de 1ste snelheid is ingesteld.

• Als de motor in de 2de snelheid is ingesteld en er wordt op de toets “-” gedrukt, gaat de motor over op de 1ste snelheid.

• Als de motor in de 3de snelheid is ingesteld en er wordt op de toets “-” gedrukt, gaat de motor over op de 2de snelheid.

• Als de motor in de 4de snelheid is ingesteld en er wordt op de toets “-” gedrukt, gaat de motor over op de 3de snelheid.
• Als de motor uit is e en er wordt op de toets “-” gedrukt, gaat de display branden.

5. "+" Toets voor de snelheidstoename / ON

• Deze toets wordt gebruikt voor de snelheidstoename van de motor en om de kap aan te zetten.
• De motor wordt aangezet door op de toets "+" te drukken als de kap op OFF is ingesteld.
• Als de motor in de 1ste snelheid is ingesteld en er wordt op de toets "+" gedrukt, gaat de motor over op de 2de snelheid.
• Als de motor in de 2de snelheid is ingesteld en er wordt op de toets "+" gedrukt, gaat de motor over op de 3de snelheid.
• Als de motor in de 3de snelheid is ingesteld en er wordt op de toets “+” gedrukt, gaat de motor over op de 4de snelheid.
• Als de motor in de 4de snelheid is ingesteld en er wordt op de toets "+" gedrukt, gaat er een geluidssignaal af.

Klok programmering

• De klok kan op elk ogenblik ingesteld worden, behalve als de timer functie actief is.
• De klok kan in het 12-uurs formaat worden weergegeven met een tijdsbeeld tussen 1:00 en 12:59.
• De klok kan ingesteld worden door 3 seconden lang op de toets "Timer" te drukken en door vervolgens op de toetsen "+" en "-" te handelen om het uur in te stellen.
• De gebruiker kan het uur met stappen van 1 minuut toe of af laten nemen, maar als 1 seconde lang op de “+”/“-” toetsen wordt gedrukt zal de toename/afnamen met stappen van 5 minuten verspringen.
  Tijdens deze handeling wordt door de bediening afgerond op de dichtstbijzijnde 5 minuten.
• De gebruiker kan de instelling van het uur beëindigen door op de toets "Timer" te drukken.
• Nadat 1 minuut lang op geen enkele toets wordt gedrukt, wordt de ingestelde waarde aanvaard, er wordt 1 minuut toegevoegd en de telling begint.

Aanwijzer verzadigd vetfilter (Optie)

- Na 40 werkuren van de motor verschijnt er op de display "Grease Filter" als de motor actief is.

Als dit opschrift op de display verschijnt, moet het geïnstalleerde vetfilter gereinigd worden.

- Om de vetfilter signalering te resetten, moet de gebruiker 5 seconden lang op de toets "+" drukken, waarna de signalering "Grease Filter" verdwijnt en de display de bedrijfsstatus weergeeft.

Aanwijzer verzadigd koolstofffilter (Optie)

• Na 120 werkuren van de kap, geeft de display de signalering "Charcoal Filter" weer als de motor actief is. Als deze signalering op de display verschijnt moet het geïnstalleerde koolstofffilter vervangen of opnieuw geactiveerd worden.
• Om de vetfilter signalering te resetten, moet de gebruiker 5 seconden lang op de toets “-” drukken, vervolgens verdwijnt de signalering “Charcoal Filter” en de display weergeeft de bedrijfsstatus.

Inschakeling/uitschakeling geluidssignaal

• De geluidssignalen kunnen in- en uitgeschakeld worden door 5 seconden lang op de "Licht" knop te drukken.
• Indien het geluidssignaal ingeschakeld is, moet een geluidssignaal luiden en op de display moet 3 seconden lang het symbool "Snd" verschijnen.
• Indien het geluidssignaal uitgeschakeld is moet op de display 3 seconden lang het symbool "Snd" verschijnen, maar er gaat geen geluidssignaal af.

Inschakeling/Uitschakeling koolstofffilter signalering (Filterend apparaat)

• De inschakeling en de uitschakeling van de verzadigde koolstofffilter signalering kan ingesteld worden door tegelijkertijd, 5 seconden lang, op de toetsen “-” en “+” te drukken.
• De inschakeling en de uitschakeling moet uitgevoerd worden met motor en lamp op OFF.
• Als de Koolstofffilter signalering uitgeschakeld is, is het alarm uitgeschakeld.

Warmtesensor

• De kap is voorzien van een temperatuursensor die de motor op de 3de snelheid activeert als de omliggende temperatuur te hoog wordt (hoger dan 149^ F of 65^ C).
• Als het alarm ingrijpt met motor op OFF of in de 1ste snelheid wordt de motor automatisch op de 3de snelheid ingesteld en er verschijnt op de display het opschrift "CarE".
• In deze toestand kan de gebruiker alleen de snelheid van de motor verhogen.
• Als de temperatuur weer onder de alarmgrens daalt keert de motor weer terug in de toestand van voor het alarm.

Onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vetfilter

afb. 2

Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde filters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.

Verwijder het filterhouder frame door de onderdelen (g), die het aan de wasemkap bevestigen, 90° te draaien.

Koolstofffilter (alleen voor filterend apparaat)

afb. 3

Houdt de lastige kookgeuren vast.

Het koolstofffilter kan om de twee maanden gewassen worden (of als de filter verzadiging indicatie – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) in warm water en met geschikte reinigingsmiddelen of in de vaatwasmachine op 65°C (in het geval van een reiniging in de vaatwasmachine voer een volledige wascyclus uit zonder vaten).

Verwijder het overtollige water zonder het filter te beschadigen, daarna het matje 10 minuten lang in de oven op 100°C doen om het goed te drogen.

Vervang het matje om de 3 jaar en elke keer dat het beschadigd blijkt.

Montage

Plaats het matje rondom het vetfilter en bevestig het met de speciale blokkeringselementen.

Zet de bovenste dop op zijn plaats en bevestig hem met de blokkeringsveer.

Voor de demontage voert u bovenstaande handelingen in omgekeerde volgorde uit.

Vervanging lampjes

afb. 4

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controleer eerst of ze koud zijn.

Vervang het beschadigde lampje met een lampje van hetzelfde soort zoals aangegeven op het typeplaatje of op het apparaat zelf in de buurt van het lampje.

1. haal de bescherming weg door het op te lichten met een kleine schroevendraaier of iets dergelijks.
2. Vervang het kapotte lampje.

Gebruik alleen halogeenlampjes van 12V -20W max - G4, en zorg ervoor dat u hen niet met de blote hand aanraakt.

1. Sluit de lampenkap weer (klikt op zijn plaats).

Als de verlichting niet werkt, controleer dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen.
