Marke	Elica
Modell	TENDER 70
Kategorie	Dunstabzugshaube
Installationsart	Wandmontage, Abluft- oder Umluftbetrieb
Abmessungen (B x T x H)	70 cm x ca. 50 cm x 60-100 cm (teleskopierbar)
Gewicht	ca. 12 kg
Stromversorgung	220-240 V, 50/60 Hz
Leistungsaufnahme	Je nach Geschwindigkeit, max. ca. 200 W
Beleuchtung	2 Halogenlampen 12 V – max. 20 W, Typ G4
Anzahl der Geschwindigkeiten	4 Stufen + Intensivstufe (Temperaturalarm)
Bedienung	Touch-Tasten: Licht, Timer, +/-, LED-Anzeige
Timer	Programmierbar von 1 bis 60 Minuten, automatische Abschaltung
Fettfilter	Metall, waschbar, monatliche Reinigung (Spülmaschine möglich)
Aktivkohlefilter	Optional für Umluftbetrieb, alle 2 Monate reinigbar, Austausch alle 3 Jahre
Filtersättigungsanzeige	Grease Filter (40 h) und Charcoal Filter (120 h) – zurücksetzbar
Temperaturalarm	Schaltet bei >65°C automatisch auf Stufe 3, automatische Rückkehr
Mindestsicherheitsabstand	50 cm (Elektro) / 65 cm (Gas oder Kombi)
Geräuschpegel	ca. 45-65 dB(A) je nach Stufe
Material	Edelstahl (teleskopierbarer Kamin)
Abluftanschluss	Oberer Luftauslass Ø 150 mm (Rohr nicht im Lieferumfang)
Mitgeliefertes Zubehör	Montagebügel, Dübel, Schrauben, Bohrschablone
Reparierbarkeit	Lampen und Filter zugänglich; spezifisches Netzkabel (technische Unterstützung)
Energieverbrauch	Energieeffizienzklasse nicht angegeben, Haushaltsgebrauch

Häufig gestellte Fragen - TENDER 70 ELICA

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Bei einem Elektroherd beträgt der Mindestabstand 50 cm. Bei einem Gas- oder Kombiherd beträgt er 65 cm. Gibt der Hersteller des Kochfelds einen größeren Abstand an, ist dieser einzuhalten.

Wie reinigt man den Fettfilter?

Der Metallfettfilter wird einmal pro Monat gereinigt. Sie können ihn von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm waschen. Achtung: Das Waschen in der Spülmaschine kann zu Verfärbungen führen, beeinträchtigt jedoch nicht die Wirksamkeit.

Wie tauscht man das Leuchtmittel der Dunstabzugshaube aus?

Ziehen Sie zunächst den Netzstecker der Haube. Lassen Sie die Lampen abkühlen. Verwenden Sie einen kleinen Schlitzschraubendreher, um die Schutzabdeckung zu entriegeln. Ersetzen Sie die defekte Lampe durch eine Halogenlampe 12 V – max. 20 W – G4. Berühren Sie die neue Lampe nicht mit den Fingern. Schließen Sie die Abdeckung durch Einrasten.

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Aktivkohlefilter verwenden?

Nein, der Umluftbetrieb erfordert einen eingebauten Aktivkohlefilter. Ist Ihre Haube nicht damit ausgestattet, müssen Sie ihn vor dem Gebrauch kaufen und montieren. Der Aktivkohlefilter bindet Gerüche und muss regelmäßig gereinigt oder ausgetauscht werden.

Wie stelle ich den Timer ein?

Drücken Sie die Timer-Taste: Die Standardzeit von 10 Minuten wird angezeigt. Drücken Sie innerhalb von 5 Sekunden die Tasten + und -, um die gewünschte Dauer (zwischen 1 und 60 Minuten) einzustellen. Der Countdown startet automatisch nach 5 Sekunden ohne Aktion. Zum Abbrechen drücken Sie erneut auf Timer.

Was bedeutet die Anzeige 'Grease Filter' auf dem Display?

Die Anzeige 'Grease Filter' erscheint nach 40 Betriebsstunden des Motors. Das bedeutet, dass der Fettfilter gereinigt werden muss. Um den Alarm zurückzusetzen, halten Sie die Taste + 5 Sekunden lang gedrückt, bis die Meldung verschwindet.

Kann die Dunstabzugshaube über einem Gasherd installiert werden?

Ja, unter Einhaltung eines Mindestabstands von 65 cm zwischen der Kochfläche und dem unteren Teil der Haube. Stellen Sie außerdem sicher, dass die Raumlüftung ausreichend ist, wenn die Haube gleichzeitig mit Verbrennungsgeräten betrieben wird.

Wie aktiviere oder deaktiviere ich das akustische Signal?

Halten Sie die Taste Licht 5 Sekunden lang gedrückt. Ist das akustische Signal aktiviert, ertönt ein Piepton und 'Snd' wird 3 Sekunden lang angezeigt. Ist es deaktiviert, wird 'Snd' ohne Piepton angezeigt. Wiederholen Sie den Vorgang, um umzuschalten.

Was tun bei Überhitzung, die von der Haube erkannt wird?

Die Haube ist mit einem Temperaturalarm ausgestattet, der automatisch die Stufe 3 aktiviert, wenn die Umgebungstemperatur 65°C übersteigt. Das Display zeigt 'CarE' an. Sie können die Geschwindigkeit nur erhöhen. Sobald die Temperatur wieder gesunken ist, kehrt der Motor in den vorherigen Zustand zurück.

Wie montiere ich die Dunstabzugshaube an der Wand?

Verwenden Sie die mitgelieferte Bohrschablone zum Anzeichnen der Löcher. Bohren Sie, setzen Sie die Dübel ein, befestigen Sie den unteren Montagebügel mit 5x45 mm Schrauben. Hängen Sie die Haube ein, richten Sie sie waagerecht aus und befestigen Sie sie endgültig. Für die Kamine befestigen Sie den oberen Bügel an der Decke. Befolgen Sie unbedingt die Anweisungen in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG TENDER 70 ELICA

DE Montage- und Gebrauchsanweisung

Die Instruktionen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird

keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube ist fuer die Absaugung der Kochduenste und Verbrennungsgase, die waehrend des Kochvorgangs entstehen, entwickelt. Sie ist nur zum Hausgebrauch geeignet.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und somit extra erworben werden müssen.

Warnung

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

– wenn sie körperlich oder geistig dazu nicht in der Lage sind, – oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10 ^-5 bar) sein.

Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben werden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Betriebsart

Die Haube kann sowohl als Abluftgérat als auch als Umluftgérat eingesetzt werden.

Abluftbetrieb

Die Haube verfügt über einen oberen Luftaustritt B zum Ableiten der Küchengerüche nach außen (Abluftrohr und Rohrschellen werden nicht geliefert).

Achtung! Sollte die Dunstabzugshaube mit einem Aktivkohlefilter versehen sein, so muß dieser entfernt werden.

Umluftbetrieb

Ist eine Ableitung von Rauch und Kochdämpfen ins Freie nicht möglich, kann die Haube mit Umluftbetrieb arbeiten; in diesem Fall muß ein Aktivkohlefilter bzw. ein Umleitgitter F an der Halterung (Bügel) G montiert werden; auf diese Weise wird die Luft durch das obere Gitter H mit Hilfe eines Abluftrohres, das an den oberen Luftaustritt B angeschlossen ist, und eines Anschlussrings am Umleitgitter F (Abluftrohr und Rohrschellen sind nicht im Lieferumfang enthalten) rückgeführt.

Achtung! Sollte die Dunstabzugshaube nicht mit einem Aktivkohlefilter versehen sein, ist dieser zu bestellen und vor Inbetriebnahme des Gerätes einzusetzen.

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb und müssen an eine externe Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden.

Die Anschlussanleitungen liegen der externe Saugeinheit bei.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezial-Netzkabel ausgestattet; sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Größe her dem Bereich entspricht, in dem es angebracht werden soll.

• Um die Montage zu vereinfachen, wird empfohlen, die Fettfilter und andere Teile, die laut den vorliegenden Anweisungen ein- und ausgebaut werden können, zeitweise zu entfernen.

• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.

• Vergewissern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tütchen mit Schrauben (*), die Garantie (*), usw.) befindet; falls vorhanden, entfernen Sie dieses und heben Sie sie auf.
• Falls möglich, entfernen Sie die Möbel unter und um die Dunstabzugshaube herum, um besseren Zugriff auf die hintere Wand/Decke zu haben, wo die Haube angebracht wird. Sonst legen Sie bitte eine Schutzabdeckung auf die Kochplatte, Arbeitsfläche, sowie die Möbel und Wände, um sie vor Schäden oder Schmutz zu schützen. Wählen Sie eine ebene Oberfläche, um die Einheit zusammenzubauen. Decken Sie diese Oberfläche mit einer Schutzfolie ab und legen Sie die Dunstabzugshaube sowie alle im Lieferumfang enthaltenen Teile darauf.
• Vor dem Anschluss des Gerätes ist die Sicherung der Steckdose auszuschalten
• Vergewissern Sie sich zudem, dass in der Nähe der Fläche, an der die Dunstabzugshaube angebracht werden soll (eine Fläche, die auch nach der Montage der Dunstabzugshaube weiter zugänglich sein muss), eine Steckdose vorhanden ist und es möglich ist, die Dunstabzugshaube an eine Vorrichtung zum Ableiten der Dämpfe ins Freie anzuschließen (nur Abluftbetrieb).
• Führen Sie alle notwendigen Arbeiten durch (z.B.: Einbau einer Steckdose und/oder Anbringen eines Loches für den Durchgang des Abluftrohres).

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen muss.

Installation des Modells für die Wand

Bild 5

1. Mit einem Bleistift an der Wand eine Linie bis zur Decke kennzeichnen, die mit der Mittellinie übereinstimmen muss und die Montage erleichtert.
2. Den Bohrplan an die Wand legen: die vertikale Mittellinie des Bohrplans muss mit der an der Wand gekennzeichneten Linie übereinstimmen; ferner muss die untere Bohrplankante der unteren Kante der Haube entsprechen.
3. Den unteren Haltebügel so an das Bohrschema anlegen, dass er sich mit dem vorgezeichneten Rechteck deckt, die beiden äußeren Bohrlöcher kennzeichnen und bohren.

Hinweis: alle die auf der Radienschablonen geschriebenen Loecher immer erfuellen: die zwei obere sind dafür nuetzlich um den Dunstabzugshaube zu haengen waehrend die untere Loecher (im allgemeinen eins im Zentrum oder mehrere auf der Seite) sind dafür nuetzlich um eine endgueltige Befestigung und Sicherheit zu haben.

Das Bohrschema entfernen und die Wanddübel einfügen

und mit zwei 5x45mm-Schrauben den Haltebügel der Haube befestigen.

1. Den Kaminhaltebügel G an die Wand (nahe der Decke) anlegen, den Kaminhaltebügel als Bohrschablone benutzen (Sofern vorhanden, muss das kleine Langloch auf der Halterung mit der vorher auf der Wand angezeichneten Linie übereinstimmen) und mit dem Bleistift zwei Löcher kennzeichnen, die Löcher bohren (∅8 mm) und 2 Dübel einsetzen.
2. Den Kaminhaltebügel mit 2 Schrauben 5x45mm an der Wand fixieren.
3. Die Haube am unteren Bügel einhängen.
4. Die Distanz der Haube zur Wand regeln.
5. Die Haube horizontal ausrichten.
6. Die Dunstabzugshaube definitiv (UNBEDINGT NOTWENDIG) an der Wand fixieren.
7. Den Rohranschluss zum Ableiten des Rauchs am Anschlussring an der Oberseite des Saugmotors vornehmen (Rohr und Rohrschellen werden nicht mitgeliefert, sondern müssen gekauft werden).

Das andere Rohrende muss bei Abluftbetrieb an eine Vorrichtung angeschlossen werden, die den Rauch in Freie leitet. Soll die Haube mit Umluftbetrieb arbeiten, anschließend das Umlenkgitter F am Kaminhaltebügel G befestigen und das andere Rohrende mit dem auf das Umlenkgitter F gesetzten Anschlussring verbinden.

1. Den Elektroanschluss vornehmen.
2. Die Kamine anbringen und oben mit 2 Schrauben (12a) an der Kaminhalterung „G“ (12b) fixieren.
3. Den unteren Kaminteil nach unten gleiten lassen, um die Sauggruppe vollständig abzudecken und in den entsprechenden Sitz an der Haube einschieben.

Das Kohlefiltergestell und den/die Fettfilter wieder einbauen und den ordnungsgemäßen Betrieb der Haube prüfen.

Beschreibung der Dunstabzugshaube

Bild 1

1. Bedienfeld
2. Fettfilter
3. Griff zum Aushaken des Fettfilters
4. Halogenlampe
5. Dunstschirm
6. Teleskopkamin
7. Luftaustritt (nur bei Umluftbetrieb)

Betrieb

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen.

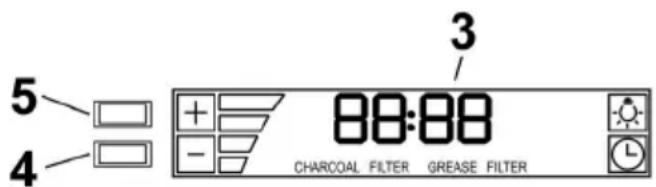

Kontrolpaneel

1. Lichttaste

• Die Taste drucken um das Lich anzuschalten "hoehe Intensitaet" (vorherige Position Licht OFF).
• Die Taste drucken um das Licht anzuschalten "niedrige Intensitaet" (vorherige Position Licht ON).
• Die Taste drucken um das Licht auszumachen (vorherige Position Lichr ON).

2. Taste Timer

• Die Grundeinstellung der Zeituhr ist 10 Minuten, und sie kann zwischen 60 Minuten und 1 Minute reguliert werden.
• Die Grundeinstellung der Zeituhr ist 10 Minuten und sie kann zwischen 60 Minuten und 1 Minute reguliert werden.
- Nachdem man die Taste "Timer" gedruckt hat, fuegt das System in eine Grundeinstellung und der Benutzer kann die RueckwaertszaehlZeit des Timers regulieren und man benutzt die Tasten "+" e "-" innerhalb von 5 Sekunden.
- Wenn man innerhalb von den folgenden 5 Sekunden nach der Selektion der Funktion des „Timers“ oder nach der Einstellung der Zeit keine Einstellung benutzt, beginnt das count-down.
- Nach der Einstellung des Timers, sind die "Tasten "+" und "-" an die Tempozization gewidmet und sie aendern keine Geschwindigkeit des Motors.
- Einmal dass das count-down begonnen hat, kann das annuliert werden wenn man die Taste "Timer" druckt.

3. Display

• Es zeigt die Einstellung der Dunstabzugshaube.
- Wenn die Dunstabzugshaube nicht in Funktion ist, ist das Display beleuchtet und mit niedriger Intensitaet.
Wenn man irgendeine Taste druckt, blinkt das Display mit hoeher Intensitaet.

- Wenn die Dunstabzugshaube in Funktion ist blinkt das Display mit hoeher Intensitaet.

Wenn keine Taste gedruckt wird, wird das Display innerhalb von einer Minute wieder mit niedriger Intensitaet blinken.

4. “-” Taste Geschwindigkeitsverringerung / OFF

• Diese Taste wird benutzt um die Geschwindigkeit des Motors zu verringern und um die Dunstabzugshaube auszumachen.
• Der Motor schaltet aus wenn man die Taste “-“ druckt wenn die Dunstabzugshaube sich in der Geschwindigkeit 1° befindet.
• Wenn der Motor sich in der 2° Geschwindigkeit befindet, die Taste “-“ drucken, der Motor aendert zur Geschwindigkeit 1°.
• Wenn der Motor sich in der 3° Geschwindigkeit befindet, die Taste “-“ drucken, der Motor aendert zur Geschwindigkeit 2°.
• Wenn der Motor sich in der 4° Geschwindigkeit befindet, die Taste “-” drucken, der Motor aendert zur Geschwindigkeit 3°.
• Wenn der Motor ausgeschaltet ist, die Taste “-“ drucken, das Display leuchtet.

5. “+” Taste Erhoehung der Geschwindigkeit / ON

• Diese Taste wird benutzt um die Geschwindigkeit des Motors zu erhoehen und um die Dunstabzugshaube anzuschalten.
• Der Motor wird angeschaltet wenn man die Taste "+" druckt wenn die Dunstabzugshaube sich in der Position OFF befindet.
• Wenn der Motor sich in der 1° Geschwindigkeit befindet, die Taste “+“ drucken, der Motor schaltet zur Geschwindigkeit 2°.
• Wenn der Motor sich in der 2° Geschwindigkeit befindet, die Taste “+“ drucken, der Motor schaltet zur Geschwindigkeit 3°.
• Wenn der Motor sich in der 3° Geschwindigkeit befindet, die Taste “+“ drucken, der Motor schaltet zur Geschwindigkeit 4°.
• Wenn der Motor sich in der 4° Geschwindigkeit befindet, die Taste “+“ drucken, wird “beep” herausgegeben.

Uhr Programmierung

• Die Uhr kann in jedem Moment programmiert werden, ausser wenn die Funktion des Timer aktiv ist.
  • Die Uhr kann in dem Format mit 12 Stunden gesehen werden mit einer Sehzeit zwischen 1:00 und 12:59.
• Die Uhr kann geplant werden wenn man die taste "Timer" fuer 3 Sekunden druckt, man muss dann mit den Tasten "+"und "-" arbeiten um die Uhr zu regeln.
• Der Benutzer kann die Uhr mit einem Step von einer Minute erhoen oder verringern, aber wenn der Tastendruck “+”/“-” von 1 Sekund die Erhoehung/Verringerung ist, mit Step von 5 Minuten ist. Waehrend dieser Operation, wird die Kontrolle an die 5 Minuten naeher abgerundet.
• Der Benutzer kann die Einstellungsphase der Uhr enden und man druckt die Taste "Timer" dabei.

- Nach 1 Minute dass Keine Taste gedruckt wird, wird die Kontrolle den abgegebenen Wert annehmen und gibt eine Minute an dem selben dazu und sie beginnt zu zaehlen.

Fettfiltersaettigungsanweisung (Optionell)

- Nach 40 Stunde Funktion des Motors, wird auf dem Display das Schreiben "Grease Filter" gezeigt wenn der Motor aktiv ist.

Wenn dieses Signal auf dem Display gezeigt wird, muss den eingestellten Filter saubergemacht werden.

- Um dieses Signal des Fettfilter zu programmieren, muss der Benutzer die Taste “+” fuer 5 Sekunden drucken. Nach diese aktion, geht das Signal “Grease Filter” aus und das display zeigt die Funktioneinstellung.

Kohlfiltersaettigungsanweisung (Optionell)

• Nach 120 Stunden des Motorsfunktiones, zeigt das display das Signal "Charcoal Filter" wenn der Motor aktiv ist. Wenn dieses Signal auf dem Display gezeigt wird, muss der installierten Kohlfilter ersetzt oder reaktiviert werden.
• Um dieses Signal des Fettfilters zu programmieren, muss der Benutzer die Taste “-” fuer 5 Sekunden drucken, nach diesel Aktion, geht das Signal “Charcoal Filter” aus und das display zeigt die Funktionszustand.

Aktivierung/Disattivierung und nachfolgendes Signal

• Die akustischen Signale koennen aktiviert oder deaktiviert werden wenn man die Taste "Licht" fuer 5 Sekunden druckt.
• Wenn das akustische Signal aktiviert wird, muss ein Laerm herausgegeben werden und das Symbol "Snd" muss auf dem Display fuer 3 Sekunden gezeigt werden.
• Wenn das akustische Signal aktiviert wird, muss das Symbol "Snd" auf dem Display fuer 3 Sekunden gezeigt werden und kein Laerm wird herausgegeben.

Aktivierung/Deaktivierung und Signal Kohlfilter (Filterversion)

• Die Aktivierung und die Deaktivierung des Signal Kohlfiltersaettigung kann programmiert werden wenn man gleichzeitig fuer 5 Sekunden die Tasten“-“ e “+” druckt.
  • Die Aktivierung und die Deaktivierung muss mit Motor und Lampen OFF programmiert werden.
• Wenn das Signal Kohlfilter deaktiviert wird, ist der Alarm deaktiviert.

Temperatur-Alarm

• Die Dunstabzugshaube hat einen Tempueratursensor, der den Motor auf 3° Geschwindigkeit aktiviert, im Fall in dem die Temperatur der Umgebung zu hoch waere (hoeher als 149° F oder 65° C).

• Wenn der Motor in OFF oder in 1° Geschwindigkeit ist, und das Alarmsignal schlaegt an, positioniert sich der Motor automatisch auf 3° Geschwindigkeit und auf dem Display wird das Signal “CarE” herauskommen.

• Waehrend dieses Status, kannd er Benutzer nur die Geschwindigkeit des Motors erhoehern.

• Wenn die Temperatur unter die Alarmschwelle zurueckgeht, geht der Motor in die Kondition vor dem Alarm zurueck.

Wartung

Hinweis ! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Fettfilter

Bild 2

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Das Gestell, das den Filter trägt, abnehmen, dafür die Knäufe (g), die es an der Haube befestigen, um 90° drehen.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 3

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt) in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den vollständigen Spülzyklus – ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach diesen bei 100° für 10 Minuten in den Ofen legen, um ihn vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.

Montage

Das Polster rund um den Fettfilter positionieren und dann mit den hierfür vorgesehenen Vorrichtungen befestigen.

Den oberen Deckel anbringen und ihn dann mit der entsprechenden Feder befestigen.

Zur Demontage muss in umgekehrter Folge vorgegangen werden.

Ersetzen der Lampen

Bild 4

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Ersetzen Sie die defekte lampe durch eine neue des gleichen Typs und gleicher Leistung, wie im Typenschild angegeben

1. Die Lampenabdeckung mit Hilfe eines kleinen Schlitzschraubenziehers oder ähnlichem entfernen.
2. Die defekte Lampe auswechseln.

Ausschließlich Halogenlampen zu m12V -20W max - G4 verwenden und darauf achten, diese nicht mit den Händen zu berühren.

1. Die Lampenabdeckung wieder schließen (Schnappverschluss).

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst wendet.
