Marca	Elica
Modello	TENDER 70
Categoria	Cappa aspirante
Tipo di installazione	Murale, evacuazione esterna o ricircolo interno
Dimensioni (L x P x A)	70 cm x circa 50 cm x 60-100 cm (telescopico)
Peso	Circa 12 kg
Alimentazione elettrica	220-240 V, 50/60 Hz
Potenza assorbita	Variabile a seconda della velocità, max circa 200 W
Illuminazione	2 lampade alogene 12 V – 20 W max, tipo G4
Numero di velocità	4 velocità + funzione intensiva (allarme temperatura)
Comando	Tasti tattili: Luce, Timer, +/-, display LED
Timer	Programmabile da 1 a 60 minuti, spegnimento automatico
Filtro antigrasso	Metallico lavabile, pulizia mensile (lavastoviglie possibile)
Filtro al carbone attivo	Opzionale per versione ricircolo, pulibile ogni 2 mesi, sostituzione ogni 3 anni
Indicatore di saturazione dei filtri	Grease Filter (40h) e Charcoal Filter (120h) – resettabile
Allarme temperatura	Attiva la 3ª velocità se >65°C, ritorno automatico
Distanza minima di sicurezza	50 cm (elettrico) / 65 cm (gas o misto)
Livello sonoro	Circa 45-65 dB(A) a seconda della velocità
Materiale	Acciaio inossidabile (canna telescopica)
Collegamento evacuazione	Uscita aria superiore Ø 150 mm (tubo non fornito)
Accessori forniti	Staffe di fissaggio, tasselli, viti, dima di foratura
Riparabilità	Lampade e filtri accessibili; cavo di alimentazione specifico (assistenza tecnica)
Consumo energetico	Classe energetica non specificata, uso domestico

Domande frequenti - TENDER 70 ELICA

Qual è la distanza minima tra la cappa e il piano cottura?

Per un piano cottura elettrico, la distanza minima è di 50 cm. Per un piano cottura a gas o misto, è di 65 cm. Se il produttore del piano cottura indica una distanza superiore, rispettare quella.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico si pulisce una volta al mese. Puoi lavarlo a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Attenzione: il lavaggio in lavastoviglie può provocare scolorimento, ma non altera l'efficacia.

Come sostituire la lampada della cappa?

Prima scollegare la cappa. Lasciare raffreddare le lampade. Usare un piccolo cacciavite piatto per sganciare il coperchio di protezione. Sostituire la lampada difettosa con una lampada alogena 12V - 20W max - G4. Non toccare la nuova lampada con le dita. Richiudere il coperchio a scatto.

Posso utilizzare la cappa in versione ricircolo senza filtro al carbone?

No, la versione ricircolo richiede un filtro al carbone attivo montato. Se la tua cappa non ne è dotata, devi acquistarlo e montarlo prima dell'uso. Il filtro al carbone trattiene gli odori e deve essere pulito o sostituito periodicamente.

Come impostare il timer?

Premere il tasto Timer: il tempo predefinito di 10 minuti viene visualizzato. Entro 5 secondi, utilizzare i tasti + e - per impostare la durata desiderata (tra 1 e 60 minuti). Il conto alla rovescia inizia automaticamente dopo 5 secondi senza azione. Per annullare, premere di nuovo Timer.

Cosa significa la visualizzazione 'Grease Filter' sullo schermo?

L'indicazione 'Grease Filter' appare dopo 40 ore di funzionamento del motore. Significa che il filtro antigrasso deve essere pulito. Per resettare l'allarme, tenere premuto il tasto + per 5 secondi finché il messaggio scompare.

La cappa può essere installata sopra un piano cottura a gas?

Sì, rispettando una distanza minima di 65 cm tra la superficie di cottura e la parte più bassa della cappa. Assicurati inoltre che la ventilazione del locale sia sufficiente se la cappa viene utilizzata contemporaneamente ad apparecchi a combustione.

Come attivare o disattivare il segnale acustico?

Tenere premuto il tasto Luce per 5 secondi. Se il segnale acustico è attivato, sentirai un bip e 'Snd' viene visualizzato per 3 secondi. Se è disattivato, 'Snd' viene visualizzato senza bip. Ripetere l'operazione per commutare.

Cosa fare in caso di surriscaldamento rilevato dalla cappa?

La cappa è dotata di un allarme temperatura che attiva automaticamente la 3ª velocità se la temperatura ambiente supera 65°C. Il display mostra 'CarE'. Puoi solo aumentare la velocità. Una volta che la temperatura scende, il motore riprende lo stato precedente.

Come montare la cappa a muro?

Utilizzare la dima di foratura fornita per tracciare i fori. Forare, inserire i tasselli, fissare la staffa di supporto inferiore con viti da 5x45mm. Agganciare la cappa, regolare l'orizzontalità, quindi fissare definitivamente. Per le canne, fissare la staffa superiore al soffitto. Seguire scrupolosamente le istruzioni del manuale.

MANUALE UTENTE TENDER 70 ELICA

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza.

I bambini devono essere controllati affinché non giochi con l'apparecchio.

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

La cappa è fornita di una uscita d'aria superiore B per lo scarico dei fumi verso l'esterno ( tubo di scarico e fascette di fissaggio non fornite).

Attenzione! Se la cappa e' provvista di filtro al carbone, questo deve essere tolto.

Versione filtrante

Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l'esterno, si può utilizzare la cappa in versione filtrante montando un filtro ai carboni attivi e il deflettore F sul supporto (staffa) G, i fumi e vapori vengono depurati attraverso la sgrigliatura superiore H tramite un tubo di scarico collegato all'uscita d'aria superiore B e l'anello di connessione montato sul deflettore F (tubo di scarico e fascette di fissaggio non fornite).

Attenzione! Se la cappa non è provvista di filtro al carbone, questo deve essere ordinato e montato prima dell'uso.

I modelli senza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).

Le istruzioni di collegamento sono fornite con l'unità periferica di aspirazione.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta.
• Per agevolare l'installazione, si consiglia di rimuovere temporaneamente i filtri grassi e gli altri componenti smontabili come descritto nei paragrafi relativi. Questi vanno rimontati ad installazione ultimata.

- Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relativo). Questo/i va/nno rimontato/i solo se si vuole utilizzare la cappa in versione filtrante.

- Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente toglierle e conservarle.

- Se possibile scollegare e rimuovere i mobili sottostanti ed intorno l'area di installazione della cappa in modo da avere una migliore accessibilità al/alla soffitto/parete dove la cappa verrà installata. Altrimenti proteggere per quanto possibile i mobili e tutte le parti interessate all'installazione. Scegliere una superficie piatta e coprirla con una protezione dove poi appoggiare la cappa e i particolari a corredo.

- Scollegare la cappa agendo sul quadro generale domestico nelle fasi del collegamento elettrico.

- Verificare inoltre che in prossimità della zona di installazione della cappa (in zona accessibile anche con cappa montata) sia disponibile una presa elettrica e sia possibile collegarsi ad un dispositivo di scarico fumi verso l'esterno (solo Versione aspirante).

- Eseguire tutti i lavori di muratura necessari (ad es.: installazione di una presa elettrica e/o foro per il passaggio del tubo di scarico).

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tuttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

Installazione modello per parete

Fig. 5

1. Con una matita, eseguire una linea sulla parete, sino al soffitto, corrispondente alla linea di mezzeria, faciliterà le operazioni di installazione.
2. Applicare lo schema di foratura al muro: la linea verticale di mezzeria stampata sullo schema di foratura dovrà corrispondere alla linea di mezzeria disegnata sul muro, inoltre il bordo inferiore dello schema di foratura corrisponde al bordo inferiore della cappa.
3. Appoggiare la staffa di supporto inferiore sullo schema di foratura facendolo coincidere con il rettangolo tratteggiato, segnare i due fori esterni e forare.

Nota: Eseguire sempre tutti i fori indicati sulla dima: i 2 superiori servono per agganciare la cappa mentre i fori inferiori (generalmente 1 centrale o più laterali) servono per il fissaggio definitivo e di sicurezza. Togliere lo schema di foratura, inserire i tasselli a muro e fissare con 2 viti 5x45mm la staffa di supporto della cappa.

1. Applicare la staffa di supporto camini „G“ alla parete aderente al soffitto, utilizzare la staffa di supporto camini come schema di foratura (se presente, la piccola asola ricavata sul supporto deve coincidere con la linea precedentemente tracciata sul muro) e segnare con la matita 2 fori, eseguire i fori (∅8mm), inserire 2 tasselli.

2. Fissare la staffa di supporto camini alla parete con 2 viti 5x45mm.

3. Appendere la cappa alla staffa inferiore.

4. Regolare la distanza della cappa dalla parete.

5. Regolare l'assetto orizzontale della cappa.

6. Fissare definitivamente la cappa alla parete (OBBLIGATORIO!!).

7. Eseguire la connessione di un tubo (tubo e fascette per il fissaggio non fornite, da acquistare) per lo scarico dei fumi all'anello di connessione posto sopra l'unità motore aspirante. L'altra estremità del tubo dovrà essere collegata ad un dispositivo di espulsione fumi verso l'esterno in caso di utilizzo della cappa in versione aspirante. Nel caso si voglia utilizzare la cappa in versione filtrante, allora fissare alla staffa di supporto camini G il deflettore F e collegare l'altra estremità del tubo all'anello di connessione posto sul deflettore F.

8. Eseguire la connessione elettrica.

9. Applicare i camini e fissarli sopra con 2 viti (12a) alla staffa di supporto camini „G“ (12b).

10. Far scivolare la sezione inferiore del camino a copertura completa del gruppo aspirante sino ad inserirlo nella apposita sede sopra la cappa.

Rimontare il telaio del filtro al carbone e il/i filtro/i grassi e controllare il perfetto funzionamento della cappa.

Descrizione della cappa

Fig. 1

1. Pannello di controllo
2. Filtro antigrasso
3. Maniglia di sgancio del filtro antigrasso
4. Lampada alogena
5. Schermo vapori
6. Camino telescopico
7. Uscita aria (solo per utilizzo in versione filtrante)

Funzionamento

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

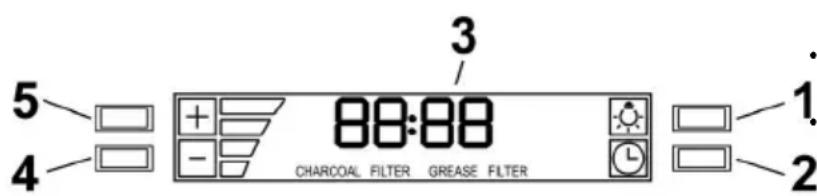

Pannello di controllo

1. Tasto Luce

• Premere il tasto per accendere la luce "alta intensità" (stato precedente luce OFF).
• Premere il tasto per accendere la luce "bassa intensità" (stato precedente luce ON).
• Premere il tasto per spegnere la luce (stato precedente luce ON).

2. Tasto Timer

• Il tempo impostato di default è 10 minuti e può essere regolato tra 1 e 60 minuti.
• Dopo la pressione del tasto “Timer”, il sistema entra nella modalità di impostazione e l’utente può regolare il tempo di conto alla rovescia del timer utilizzando i tasti “+” e “-” entro 5 secondi.
• Se non viene effettuata nessuna impostazione entro i 5 secondi successivi alla selezione della funzione "Timer" o all'impostazione del tempo, il count-down ha inizio.
• Durante il setup del "Timer" i tasti "+" e "-" sono dedicati alla temporizzazione e non variano la velocità del motore.
• Una volta iniziato il count-down, questo può essere annullato premendo il tasto "Timer".

3. Display

• Mostra lo stato della cappa.
- Quando la cappa non è operativa il display sarà illuminato a bassa intensità.
Premendo qualsiasi tasto il display si illuminerà ad alta intensità.
- Quando la cappa è operativa il display sarà illuminato ad alta intensità.
Se non viene premuto nessun tasto entro 1 minuto il display torna ad essere illuminato a bassa intensità.

4. “-” Tasto decremento velocità / OFF

• Questo tasto è utilizzato per diminuire la velocità del motore e per spegnere la cappa.
• Il motore si spegne premendo il tasto “-” se la cappa si trova alla 1° velocità.
• Se il motore si trova alla 2° velocità e si preme il tasto “-”, il motore passa alla 1° velocità.
• Se il motore si trova alla 3° velocità e si preme il tasto “-”, il motore passa alla 2° velocità.
• Se il motore si trova alla 4° velocità e si preme il tasto “-”, il motore passa alla 3° velocità.
  Se il motore è spento e si preme il tasto “-”, si illumina il display.

5. “+” Tasto incremento velocità / ON

• Questo tasto è utilizzato per incrementare la velocità del motore e per accendere la cappa.
• Il motore si accende premendo il tasto “+” se la cappa si trova allo stato OFF.
• Se il motore si trova alla 1° velocità e si preme il tasto “+”, il motore passa alla 2° velocità.
• Se il motore si trova alla 2° velocità e si preme il tasto “+”, il motore passa alla 3° velocità.
• Se il motore si trova alla 3° velocità e si preme il tasto “+”, il motore passa alla 4° velocità.
• Se il motore si trova alla 4° velocità e si preme il tasto “+”, viene emesso un “beep”.

Programmazione Clock

• Il clock può essere impostato in qualsiasi momento ad eccezione di quando è attiva la funzione timer.
• Il clock può essere visualizzato nel formato a 12 ore con un tempo di visualizzazione compreso tra 1:00 e 12:59.
• Il clock può essere impostato premendo il tasto "Timer" per 3 secondi, agendo successivamente sui tasti "+" e "-" per regolare l'ora.
• L'utente può incrementare/decrementare l'ora con step di 1 minuto, ma se la pressione dei tasti "+"/-" è di 1 secondo l'incremento/decremento avviene con step di 5 minuti.

Durante tale operazione il controllo arrotonda ai 5 minuti più vicini.

- L'utente può terminare la fase di impostazione dell'ora premendo il tasto "Timer".

- Dopo 1 minuto che non viene premuto nessun tasto, il controllo accetta il valore impostato ed aggiunge 1 minuto allo stesso ed inizia a contare.

Segnalazione saturazione Filtro Grassi (Opzionale)

• Dopo 40 ore di funzionamento del motore, sul display appare l'indicazione "Grease Filter" se il motore è attivo. Quando questa segnalazione compare sul display, il filtro installato necessita di essere lavato.
• Per resettare la segnalazione di filtro grassi, l'utente deve premere il tasto “+” per 5 secondi, dopo questa azione, la segnalazione “Grease Filter” scompare ed il display mostra lo stato di funzionamento.

Segnalazione saturazione Filtro Carbone (Opzionale)

• Dopo 120 ore di funzionamento del motore, il display mostra la segnalazione “Charcoal Filter” se il motore è attivo. Quando questa segnalazione compare sul display il filtro carbone installato deve essere sostituito o riattivato.
• Per resettare la segnalazione di filtro grassi, l'utente deve premere il tasto “-” per 5 secondi, dopo questa azione, la segnalazione “Charcoal Filter” scompare ed il display mostra lo stato di funzionamento.

Attivazione/Disattivazione segnale acustico

• I segnali sonori possono essere attivati o disattivati premendo il tasto "Luce" per 5 secondi.
• Se il segnale sonoro è attivato, deve essere emesso un suono ed il simbolo "Snd" deve apparire sul display per 3 secondi.
• Se il segnale sonoro è disattivato, il simbolo “Snd” deve apparire sul display per 3 secondi e non viene emesso nessun suono.

Attivazione/Disattivazione segnalazione Filtro Carbone (versione Filtrante)

• L'attivazione e la disattivazione della segnalazione saturazione filtro carbone può essere impostata premendo contemporaneamente per 5 secondi i tasti “-” e “+”.
• L'attivazione o la disattivazione deve essere impostata con motore e lampade OFF.
• Quando la segnalazione Filtro Carbone è disattivata, l'allarme è disabilitato.

Allarme temperatura

• La cappa è equipaggiata con un sensore di temperatura che attiva il motore in 3° velocità, nel caso in cui la temperatura della zona circostante sia troppo elevata (superiore a 149° F o 65° C).
• Se il motore è in OFF o in 1° velocità, ed interviene l'allarme, il motore si posiziona automaticamente alla 3° velocità e sul display apparirà la segnalazione "CarE".
• Durante questo stato l'utente può solamente incrementare la velocità del motore.
• Quando la temperatura torna sotto la soglia di allarme, il motore torna nella condizione precedente all'allarme.

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Filtro antigrasso

Fig. 2

Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Rimuovere il telaio reggi filtro girando di 90° i pomelli (g) che lo fissano alla cappa.

Filtro ai carboni attivi (Solo per Versione Filtrante) Fig. 3

Trattiene gli odori sgradevoli derivanti dalla cottura.

Il filtro al carbone può essere lavato ogni due mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie all'interno).

Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente.

Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato.

Montaggio

Posizionare il materassino intorno al filtro grassi e fissarlo con gli appositi dispositivi di bloccaggio.

Applicare il tappo superiore e fissarlo con la molla di bloccaggio.

Per lo smontaggio procedere nel senso inverso.

Sostituzione Lampade

Fig. 4

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Sostituire la lampada danneggiata con una dello stesso tipo così come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata.

Utilizzare solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani.

1. Richiudere la protezione (fissaggio a scatto).

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
