Márka	Elica
Modell	TENDER 70
Kategória	Páraelszívó
Beépítési típus	Fali, külső elszívás vagy belső recirkuláció
Méretek (Sz x M x Ma)	70 cm x kb. 50 cm x 60-100 cm (teleszkópos)
Súly	Kb. 12 kg
Elektromos táplálás	220-240 V, 50/60 Hz
Felvett teljesítmény	Sebességtől függő, max kb. 200 W
Világítás	2 db 12 V – 20 W max, G4 típusú halogén lámpa
Sebességek száma	4 sebesség + intenzív funkció (hőmérséklet riasztás)
Vezérlés	Érintőbillentyűk: Fény, Időzítő, +/-, LED kijelző
Időzítő	1-60 percig programozható, automatikus leállás
Zsírszűrő	Mosható fém, havi tisztítás (mosogatógépben is lehetséges)
Aktív szénszűrő	Opcionális recirkulációs változathoz, 2 havonta tisztítható, 3 évente cserélendő
Szűrő telítettségi jelző	Zsírszűrő (40 óra) és Szénszűrő (120 óra) – visszaállítható
Hőmérséklet riasztás	3. sebességet kapcsol be, ha >65°C, automatikus visszaállás
Minimális biztonsági távolság	50 cm (elektromos) / 65 cm (gáz vagy vegyes)
Zajszint	Kb. 45-65 dB(A) sebességtől függően
Anyag	Rozsdamentes acél (teleszkópos kémény)
Elszívás csatlakozás	Felső légkivezetés Ø 150 mm (cső nem tartozék)
Tartozékok	Rögzítő konzolok, dübelek, csavarok, fúrósablon
Javíthatóság	Izzók és szűrők hozzáférhetőek; speciális tápkábel (technikai segítség)
Energiafogyasztás	Energiaosztály nincs meghatározva, háztartási használatra

Gyakran ismételt kérdések - TENDER 70 ELICA

Mi a minimális távolság a páraelszívó és a tűzhely között?

Elektromos tűzhely esetén a minimális távolság 50 cm. Gáz- vagy vegyes tűzhely esetén 65 cm. Ha a tűzhely gyártója nagyobb távolságot ír elő, tartsa be azt.

Hogyan tisztítsam a zsírszűrőt?

A fém zsírszűrőt havonta egyszer kell tisztítani. Kézzel, nem agressív tisztítószerrel, vagy alacsony hőmérsékleten, gyors programon mosogatógépben is mosható. Figyelem: a mosogatógépes mosás elszíneződést okozhat, de nem befolyásolja a hatékonyságot.

Hogyan cseréljem ki a páraelszívó izzóját?

Először húzza ki a páraelszívót. Hagyja lehűlni a lámpákat. Használjon egy kis lapos csavarhúzót a védőburkolat kipattintásához. Cserélje ki a hibás izzót egy 12V - 20W max - G4 halogén lámpára. Ne érintse meg az új izzót ujjaival. Pattintsa vissza a burkolatot.

Használhatom a páraelszívót recirkulációs üzemmódban szénszűrő nélkül?

Nem, a recirkulációs változathoz fel kell szerelni egy aktív szénszűrőt. Ha a páraelszívó nincs felszerelve, meg kell vásárolnia és fel kell szerelnie használat előtt. A szénszűrő elnyeli a szagokat, és időszakonként tisztítani vagy cserélni kell.

Hogyan állítsam be az időzítőt?

Nyomja meg az Időzítő gombot: az alapértelmezett 10 perc jelenik meg. 5 másodpercen belül használja a + és - gombokat a kívánt időtartam beállításához (1 és 60 perc között). A visszaszámlálás automatikusan elindul 5 másodperc inaktivitás után. Törléshez nyomja meg újra az Időzítőt.

Mit jelent a 'Grease Filter' felirat a kijelzőn?

A 'Grease Filter' jelzés a motor 40 órányi működése után jelenik meg. Ez azt jelzi, hogy a zsírszűrőt tisztítani kell. A riasztás visszaállításához tartsa lenyomva a + gombot 5 másodpercig, amíg az üzenet eltűnik.

Felszerelhető a páraelszívó gáztűzhely fölé?

Igen, betartva a 65 cm minimális távolságot a főzőfelület és a páraelszívó legalacsonyabb része között. Győződjön meg arról is, hogy a helyiség szellőzése elegendő, ha a páraelszívót égő berendezésekkel egy időben használja.

Hogyan kapcsoljam be vagy ki a hangjelzést?

Tartsa lenyomva a Fény gombot 5 másodpercig. Ha a hangjelzés be van kapcsolva, egy sípolás hallható, és 'Snd' jelenik meg 3 másodpercig. Ha ki van kapcsolva, 'Snd' jelenik meg sípolás nélkül. Ismételje meg a műveletet a váltáshoz.

Mit tegyek, ha a páraelszívó túlmelegedést észlel?

A páraelszívó hőmérséklet-riasztóval van felszerelve, amely automatikusan bekapcsolja a 3. sebességet, ha a környezeti hőmérséklet meghaladja a 65°C-ot. A kijelzőn 'CarE' jelenik meg. Csak a sebességet növelheti. Miután a hőmérséklet lecsökkent, a motor visszaáll az előző állapotba.

Hogyan szereljem fel a páraelszívót a falra?

Használja a mellékelt fúrósablont a lyukak bejelöléséhez. Fúrjon, helyezze be a dübeleket, rögzítse az alsó tartókonzolt 5x45 mm-es csavarokkal. Akassza fel a páraelszívót, állítsa be a vízszintességet, majd véglegesen rögzítse. Kémények esetén rögzítse a felső konzolt a mennyezethez. Kövesse feltétlenül a használati utasítás utasításait.

HASZNÁLATI ÚTMUTATÓ TENDER 70 ELICA

HU Felszerelési és használati utasítás

BG Инструкция за монтаж и употреба

RO Instructii de montaj si folosire

HU - Felszerelési és használati utasítás

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.

Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak bizonyos modellekhez járnak, illetve a készülékkel nem szállított, megvásárolandó alkatrészek.

Figyelmeztetés

Figyelem! A készüléket mindaddig ne kösse be az elektromos hálózatba, amíg a beszerelést teljesen be nem fejezte.

Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén.

Valamennyi üzembe helyezési és karbantartási müvelethez használjon védőkesztyűt.

A készülék nem arra készült, hogy gyermekek, vagy csökkent fizikai vagy értelmi képességekkel rendelkező, tapasztalatok és ismeretek híján levő emberek használják, hacsak nem a biztonságukért felelős személy felügyelete alatt, vagy ha ez a személy a készülék használatát megtanította.

Ügyeljenek a kisgyermekekre, nehogy a készülékkel játszanak.

Az elszívót a fém zsírszűrő (rács) nélkül soha ne használja!

A konyhai páraelszívót SOHA nem szabad lerakó felületnek használni, kivéve, ha kifejezetten fel van tüntetve ez a lehetőség.

A helyiségnek elegendő szellőzéssel kell rendelkeznie, amennyiben a konyhai elszívót gáz és más tüzelőanyaggal működtetett készülékekkel egyidőben használják.

Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe vezetni, amelyet gáz vagy más tüzelőanyagok égéstermékeinek elvezetésére használnak.

Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.

A nyílt láng használata károsítja a filtereket, tűzveszélyt okozhat, ezért minden esetben kerülni kell.

Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy a túlhevült olaj vagy zsír meggyulladjon.

Főzés közben a felszálló forró levegő a készülékházat felmelegítheti!

A füstelvezetésre vonatkozó műszaki és biztonsági intézkedések tekintetében szigorúan be kell tartani a helyi illetékes hatóságok előírásait.

Az elszívót gyakran kell tisztogatni, mind belülröl, mind kívülröl. (LEGALÁBB HAVONTA EGYSZER, minden esetben betartva ezen kézikönyvben kifejezetten előírt karbantartási utasításokat.)

Az elszívó tisztántartására, valamint a filterek cseréjére és tisztítására vonatkozó előírások be nem tartása tüzveszélyt okoz.

A páraelszívót ne használja szabályosan beszerelt izzólámpa nélkül, mert áramütés veszélye léphet fel.

A kézikönyvben szereplő utasítások be nem tartásából következő kellemetlenségekért, károkért vagy tűzesetekért a gyártó nem vállal felelősséget..

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bövebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

Használat

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen.

Kivezetett üzemmód

Az elszívó a füst szabadba kivezetéséhez rendelkezik egy felső B kivezetőnyílással (Kivezetett változat – kivezető cső és rögzítő kengyel nem jár a készülékhez).

Figyelem! Ha a páraelszívó szénfilterrel rendelkezik, ezt ki kell venni!

Keringtetett üzemmód

Ha nem lehet a főzés füstjét és gőzét a szabadba kivezetni, az elszívót keringtetett változatban is lehet üzemeltetni, amennyiben a G tartóra (kengyel) felszereli az F deflektort és egy aktív szenes filtert. Igy a füst és pára a felső B kivezető nyíláshoz kötött kivezető cső és összekötő gyűrű segítségével a felső H rácsozaton át visszacirkulál (Kivezető cső és rögzítő bilincsek nem járnak a készülékhez).

Figyelem! Ha a páraelszívó szénfilterrel nem rendelkezik, ezt meg kell rendelni, és használatba vétel előtt fel kell szerelni.

Az elszívó motor nélküli modellek csak kivezetett változatban működnek és külső elszívó egységhez (ez nem jár a készülékhez) kell kötni őket.

A bekötési útmutató az elszívó egységhez van mellékelve.

Felszerelés

A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően.

Figyelem! mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e.

Az elszívó speciális kábellel rendelkezik, melynek sérülése esetén cseréjét kérje a szakszervíz szolgálattól.

Felszerelés

PMielött a telepítést elkezdené:

• Ellenőrizze, hogy a megvásárolt termék a kiválaszott telepítési helynek megfelelő méretű-e.
• A telepítés megkönnyítése érdekében javasoljuk, hogy ideiglenesen távolítsa el a zsírszűrőt és minden olyan más alkatrészt, amelyeknek le- és felszerelése engedélyezett, és ez itt le van írva.

Ezeket az alkatrészeket a telepítés befejeztével vissza kell szerelni.

A leszereléshez lásd a megfelelő bekezdéseket.

• Vegye le az aktív szenes filtert/filtereket (*) ha van a gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor kell visszaszerelni, ha az elszívót keringtetett üzemmódban kívánja használni.
• Ellenőrizze, hogy az elszívó belsejében nem maradtak-e (szállítási igények miatt) tartozékok (például csavarokat tartalmazó zacskók (*), garanciaokmány (*) stb.) ha igen, vegye ki és őrizze meg.
• Ha lehetséges, az elszívó felszerelési helye alatt és környezetében bontsa ki és távolítsa el a bútorokat, hogy jobban hozzáférhessen a falhoz/mennyezethez, ahová az elszívót telepíteni fogja. Ha nem lehet, a bútorokat és a szerelés környezetét amennyire lehetséges, takarja le. Válasszon ki egy sík felületet, takarja le, és erre rakja le az elszívót és a hozzá tartozó kiegészítőket.

• A lakás főbiztosítékának lekapcsolásával válassza le a páraelszívót az elektromos hálózatról, amíg a villamos csatlakozási munkák tartanak!

• Ellenőrizze továbbá, hogy az elszívó telepítési zónájában (olyan helyen, amely azután is hozzáférhető, hogy az elszívót felszerelték), van-e egy villamos csatlakozó aljzat, és a füstelvezetéshez lehet-e csatlakozni egy kültérbe vezető készülékhez (csak kivezetett üzemmódnál).

• Végezze el az összes szükséges köművesmunkát (pl. csatlakozó aljzat telepítése, kivezető cső számára falnyílás készítése).

Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg arról, alkalmasak-e az anyagok az adott falhoz/mennyezethez. A falnak/mennyezetnek elegendően erősnek kell lennie, hogy az elszívó súlyát megtartsa.

A fali modell felszerelése

ábra 5

1. A készülék középtengelyének jelölésére, a felszerelés megkönnyítése érdekében egy ceruzával húzzon a falra egy plafonig tartó vonalat.
2. Helyezze föl a falra a furatsablont: A furatsablonon található függőleges középvonalnak egybe kell esnie a falra rajzolt vonallal, továbbá a furatsablon felső szélének az elszívó felső szélénél kell lennie.
3. Helyezze fel a felső tartókengyelt a furatsablonra úgy, hogy egybeessen a szaggatott vonallal felrajzolt derékszöggel. Jelölje ki a két furat helyét, majd fúrja ki öket.

Megjegyzés: Mindig fúrja ki a sablonon jelölt összes furatot: A 2 felső az elszívó felakasztására szolgál, míg az alsó furatok (általában 1 középső vagy oldalsó) a készülék biztos, illetve biztonsági rögzítésére szolgál.

Vegye el a furatsablont, tegye be a falba a tipliket, és 2 db 5x54 mm-es csavarral rögzítse fel az elszívó tartókengyelét.

1. Helyezze fel a kémény „G” tartókengyelét a plafon melletti falra, és a kémény tartókengyelét a furatsablon szerint használva – amennyiben van, a tartószerkezetbe fúrt kis rögzítőlyuknak egybe kell esnie a korábban a falra rajzolt vonallal – jelölje ki a 2 furat helyét ceruzával, fúrja ki (∅ 8 mm), és tegyen beléjük 2 tiplit.

2. 2 db 5x45 mm-es csavarral rögzítse fel a kémény tartókengyelét a falra.

3. Helyezze rá az elszívót az alsó kengyelre.

4. Állítsa be az elszívó faltól való távolságát.

5. Állítsa be az elszívó vízszintes tengelyét.

6. Rögzítse határozottan az elszívót a falhoz (KÖTELEZŐ!).

7. Végezze el a füstelvezető cső bekötését (a cső és rögzítőszalag nincs mellékelve, azokat külön kell beszerezni) az elszívómotor felett elhelyezett csatlakozógyűrűbe.

A cső másik végét pedig, amennyiben az elszívót elszívó módban használja, be kell kötni a füstöt a környezetbe elvezető egységbe. Amennyiben az elszívót szűrő módban használja, rögzítse az F deflektort a kémény G tartókengyelére, és a cső másik végét kösse rá az F deflektoron található csatlakozógyűrűre.

1. Végezze el az elektromos bekötést.

2. Helyezze föl a kémény csöveit, és 2 csavarral (13A) rögzítse a kémény „G” tartókengyeléhez (13B).

3. Csúsztassa rá a teljes burkolattal ellátott kémény alsó részét az elszívóegységre, míg az elszívó felső részén található foglalatba bele nem ül.

A készüléket a vezérlőpanel segítségével helyezze áram alá, és ellenőrizze az elszívó korrekt működését.

Az elszívó leírása

ábra 1

1. Kapcsolótábla
2. Zsírszűrő filter
3. Zsírszűrő filter kiakasztó horog
4. Halogénlámpa.
5. Párafogó ernyő

6. Teleszkópos kürtő

7. Levegő kimenet (csak keringtetett üzemmódban történő használat esetén)

Működése

Amikor a konyhában különösen nagy a pára koncentráció, használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt 5 perccel kapcsolja be az elszívót, és a főzés befejezése után 15 percig működtesse tovább.

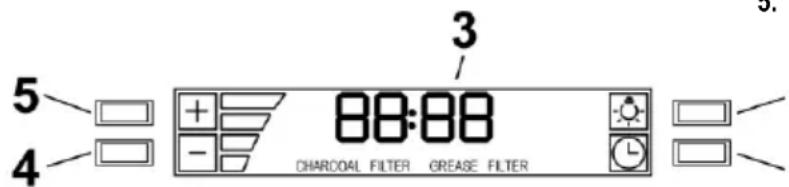

Kezelőpanel

1. Világítás jelző

• nyomja meg az "erős intenzitású fény" gombot (előző állapot világítás KI)
• nyomja meg az "kis intenzitású fény" gombot (előző állapot világítás BE)
• nyomja meg a bombot a világítás kikakpcsolásához (előző állapot világítás BE)

2. Időzítő kapcsoló

• alapidő beállítás 10 perc, mely 1 és 60 perc közötti intervallumban szabályozható.
• A “Timer” gomb megnyomása után a rendszer beállítási módra lép, ekkor a visszaszámláló időmérő beállítható a “+” és “-” gombok segítségével – minderre 5 másodperc áll rendelkezésre.
• Amennyiben nem történik meg a beállítás a “timer” funkció megadásától számított 5 másodpercen belül, a visszaszámláló aktiválja magát.
• A “Timer” beállítása során a “+” és “-” gombok időbeállításra szolgálnak, a motor sebességének szabályozására nem alkalmasak.
• Amennyiben megkezdődött a visszaszámlálás, azt a "Timer" gomb megnyomásával le lehet állítani.

3. Kijelző

• Az elszívó állapotát jelzi.
• Működésen kívül a kijelző halványan megvilágított. Bármely gomb megnyomásával a kijelző teljes fénnyel világít.
• Az elszívó működésekor a kijelző erős fénnyel világít. Amennyiben egyetlen gomb sem kerül lenyomásra, a kijeluző energiatakarékos megvilágításra tér vissza.

4. “-” Sebesség csökkentő kapcsoló / KI

• A gomb a motor sebességének csökkentésére, valamint az elszívó kikapcsolására szolgál.
• 1. sebességfokozatnál a motor kikapcsolása a “-” gombbal történik.
• 1. sebességfokozatnál a motor 1. sebességre áll a “-” gomb megnyomásakor.
• 1. sebességfokozatnál a motor 2. sebességre áll a “-” gomb megnyomásakor.
• 1. sebességfokozatnál a motor 3. sebességre áll a “-” gomb megnyomásakor.
• Ha a motor áll, a “-”, gomb megnyomása kivilágítja a kijelzőt.

5. “+” sebességnövelő kapcsoló / BE

• A gomb a motor sebességének növelésére, valamint az elszívó bekapcsolására szolgál.
  a motor OFF(kikapcsolt) üzemmódból a "+" gombbal indítható.
• sebességfokozatnál a motor 2. fokozatba kapcsolása a "+" gombbal történik.
• 1. sebességfokozatnál a motor 3. sebességre álíthatól a "+" gomb megnyomásaval.
• 3 sebességfokozatnál a motor 4. sebességre álíthatól a “+” gomb megnyomásaval.
• A 4. fokozatnál a “+” gomb megnyomása esetén a készülék “beep2 hangjelzéssel figyelmeztet.

Óraszerkezet beállításai

• Az óraszerkezet a timer funkció működését kivéve, bármikor beállítható.
• Az óra 12 órás formában jeleníthető meg, 1:00 és 12:59 közötti időérték megjelenítéssel.
• Az óra a "Timer" gomb 3 másodpercig való lenyomásával kapcsolható be, a "+" és "-" gombokkal állítható a kivánt időpontra.
• A kijelzett idő 1 perces egységekkel előre/hátra állítható a “+”/“-” gombokkal.
  Ezen állítások során az időmérő a legközelebbi 5 perchez kerekíti az időt.
• A "timer" gomb megnyomásával megszakítható az óra beállítási fázis.
• Amennyiben egy másodpercig nem történik további beállítás, a szerkezet a legutolsó beadott időre állítja az időpontot.

Zsírszűrő kijelző (opcionális)

• A motor 40 órás működése után megjelenik a “zsírszűrő” felirat a kijelzőn, amennyiben a motor bekapcsolt állapotban van. Amikor ez az üzenet jelenik meg a kijelzőn, a zsírszűrő tisztítása szükséges.
• A zsírszűrő jelző újra állítása “+” gomb 5 másodpercig történő lenyomásával történik. Ekkor a a “Zsírszűrő” felirat eltűnik és a kifeljző működő státuszt jelez.

Szénszűrő kijelző (opcionális)

• A motor 120 órás működése után megjelenik a "szénfilter" felirat a kijelzőn, amennyiben a motor bekapcsolt állapotban van. Ezen üzenet megjelenésekor a szénszűrőt cserélni, vagy reaktiválni kell.
• A szénszűrő jelző újra állítása “-” gomb 5 másodpercig történő lenyomásával történik. Ekkor a a “szénszűrő” felirat eltűnik és a kifeljző működő státuszt jelez.

Hangjelzés aktiválása / deaktiválása

• A hangjelzések aktiválása/deaktiválása a "Világítás" gomb 5 máésodpercig tartó lenyomásával történik.
• Hangjelzés aktiváláskor a készülék hangot kell adjon, valamint az "Snd" 3 másodpercig fel kell ugorjon a kijelzőn.
• Ha a hangjelzés inaktív, az "Snd" 3 másodpercig látható a kijelzőn, minden hangjelzés nélkül.

Szénszűrő aktiválása / deaktiválása (Szűrős verzió)

• a szénszűrő telítettség kijelzése a “-” ill. “+” gombok 5 másodpercig való benyomásával aktiválható/deaktiválható.
• Az aktiválás/deaktiválás bekapcsolt motor és kikapcsolt világítás mellett lehetséges.
• Amennyiben a Szénszűrő deaktivált, a vészjelző sem fog működni.

Hőfok vészjelző

• Az elszívó olyan hőérzékelővel van ellátva, mely a motort 3. sebességbe kapcsolja, túl magas hőmérséklet észlelésekor. (149° F vagy 65° C feletti hőmérséklet esetén).
• Kikapcsolt, vagy 1° sebességfokozatnál, a vészjelzés beindulás elkerülése végett, a motor automatikusan 3° fokozatra kapcsol, a kijelzőn pedig a “CarE” üzenet jelenik meg.
• Ebben az állapotban kizárólag a motor sebességfokozatának növelése lehetséges.
• A kritikus höfok határ alá való hülés esetén a motor a korábbi sebességfokozatra vált vissza.

Karbantartás

Figyelem! Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén.

Tisztítás

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről (legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A tisztításhoz használjon semleges folyékony mosószerrel átitatott nedves ruhát. Kerülje a súrolószert tartalmazó mosószerek használatát.

NE HASZNÁLJON ALKOHOLT!

Figyelem! Az elszívó tisztán tartására, valamint a filterek cseréjére vonatkozó előírások be nem tartása tűzveszélyt okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat. A helytelen karbantartás, vagy a fent említett utasítások be nem tartása miatt a motorban esetleg bekövetkező károk vagy tűzesetek miatt semmiféle felelősséget nem vállalunk.

Zsírszűrő filter

ábra 2

Havonta egyszer (vagy amikor a filter telítődésjelző rendszere - ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy szükség van rá) nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony höfokon és rövid ciklussal el kell mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.

A filtertartó keretet a (g) gombok 90 °-kal való elfordításával vegye ki.

Szénfilter (csak keringtetett változat esetén)

ábra 3

Magában tartja a főzésből származó kellemetlen szagokat.
A szénfiltert kéthavonta (vagy amikor a filter telítődést jelző rendszer – ha van ilyen az Ön készülékén – jelzi ennek szükségeségét) ki lehet mosni melegvíz és megfelelő mosószer segítségével, vagy mosogatógépben 65°C hőfokon (mosogatógépben történő mosogatás esetén futtasson le egy teljes mosogatási ciklust, de más edény ne legyen a gépben).
A filter károsítása nélkül távolítsa el a fölösleges vizet, majd helyezze 10 percre a sütőbe 100°C hőmérsékleten, ezzel teljesen kiszárítja.
A filterpaplant 3 évenként kell újra cserélni, valamint bármikor, ha megsérül.

Felszerelés

Illessze fel a kis réteget a zsírszűrő köré, és rögzítse a megfelelő záróelemekkel.

Tegye fel a felső dugót, és rögzítse a zárófoglalattal.

A leszereléshez fordított sorrendben hajtsa végre a műveleteket.

Égőcsere

ábra 4

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielött a lámpákhoz érne, győződjön meg róla, hidegek-e.

A sérült izzót a címkén, vagy az elszívó lámpán feltüntetettnek megfelelően azonos típusú izzóra cserélje.

1. Egy kis csavarhúzó vagy hasonló szerszám segítségével vegye ki a védőburkolatot.

2. Cserélje ki a meghibásodott égőt.

Csak 12V - 20W max - G4 halogén égőket használjon, vigyázzon arra, hogy kézzel ne érjen hozzájuk.

1. Zárja vissza a lámpaburát (bepattan).

Amennyiben a világítás nem működik, mielőtt a műszaki szervizszolgálatot hívná ,ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.
