Marka	Elica
Model	TENDER 70
Kategoria	Okap kuchenny
Typ instalacji	Ścienny, odprowadzenie na zewnątrz lub recyrkulacja wewnętrzna
Wymiary (dł. x gł. x wys.)	70 cm x ok. 50 cm x 60-100 cm (teleskopowy)
Waga	Ok. 12 kg
Zasilanie elektryczne	220-240 V, 50/60 Hz
Moc pobierana	Zmienna w zależności od prędkości, max ok. 200 W
Oświetlenie	2 lampy halogenowe 12 V – 20 W max, typ G4
Liczba prędkości	4 prędkości + funkcja intensywna (alarm temperatury)
Sterowanie	Przyciski dotykowe: Światło, Timer, +/-, wyświetlacz LED
Timer	Programowalny od 1 do 60 minut, automatyczne wyłączenie
Filtr tłuszczowy	Metalowy, zmywalny, comiesięczne czyszczenie (możliwość mycia w zmywarce)
Filtr węglowy	Opcjonalny dla wersji z recyrkulacją, czyszczenie co 2 miesiące, wymiana co 3 lata
Wskaźnik nasycenia filtrów	Filtr tłuszczowy (40h) i Filtr węglowy (120h) – możliwość resetowania
Alarm temperatury	Włącza 3. prędkość jeśli >65°C, automatyczny powrót
Minimalna odległość bezpieczeństwa	50 cm (elektryczna) / 65 cm (gazowa lub mieszana)
Poziom hałasu	Ok. 45-65 dB(A) w zależności od prędkości
Materiał	Stal nierdzewna (teleskopowy komin)
Podłączenie odprowadzania	Górny wylot powietrza Ø 150 mm (przewód nie jest dołączony)
Dołączone akcesoria	Uchwyty montażowe, kołki, śruby, szablon wiercenia
Naprawialność	Żarówki i filtry dostępne; specyficzny przewód zasilający (pomoc techniczna)
Zużycie energii	Klasa energetyczna nieokreślona, zastosowanie domowe

Często zadawane pytania - TENDER 70 ELICA

Jaka jest minimalna odległość między okapem a kuchenką?

Dla kuchenki elektrycznej minimalna odległość wynosi 50 cm. Dla kuchenki gazowej lub mieszanej wynosi 65 cm. Jeśli producent kuchenki podaje większą odległość, należy jej przestrzegać.

Jak wyczyścić filtr tłuszczowy?

Metalowy filtr tłuszczowy czyści się raz w miesiącu. Można go myć ręcznie łagodnym detergentem lub w zmywarce w niskiej temperaturze i krótkim cyklu. Uwaga, mycie w zmywarce może spowodować odbarwienie, ale nie wpływa na skuteczność.

Jak wymienić żarówkę w okapie?

Najpierw odłącz okap. Pozwól lampom ostygnąć. Użyj małego płaskiego śrubokręta, aby odpiąć osłonę ochronną. Wymień uszkodzoną żarówkę na lampę halogenową 12V - 20W max - G4. Nie dotykaj nowej żarówki palcami. Zamknij osłonę, zatrzaskując ją.

Czy mogę używać okapu w wersji z recyrkulacją bez filtra węglowego?

Nie, wersja z recyrkulacją wymaga zamontowanego filtra węglowego. Jeśli Twój okap nie jest w niego wyposażony, musisz go kupić i zamontować przed użyciem. Filtr węglowy zatrzymuje zapachy i należy go okresowo czyścić lub wymieniać.

Jak ustawić timer?

Naciśnij przycisk Timer: wyświetli się domyślny czas 10 minut. W ciągu 5 sekund użyj przycisków + i -, aby ustawić żądany czas (od 1 do 60 minut). Odliczanie rozpoczyna się automatycznie po 5 sekundach bezczynności. Aby anulować, naciśnij ponownie Timer.

Co oznacza wyświetlanie 'Grease Filter' na ekranie?

Wskazanie 'Grease Filter' pojawia się po 40 godzinach pracy silnika. Oznacza to, że filtr tłuszczowy wymaga czyszczenia. Aby zresetować alarm, przytrzymaj przycisk + przez 5 sekund, aż komunikat zniknie.

Czy okap można zamontować nad kuchenką gazową?

Tak, zachowując minimalną odległość 65 cm między powierzchnią gotowania a najniższą częścią okapu. Upewnij się również, że wentylacja pomieszczenia jest wystarczająca, jeśli okap jest używany jednocześnie z urządzeniami spalającymi.

Jak włączyć lub wyłączyć sygnał dźwiękowy?

Przytrzymaj przycisk Światło przez 5 sekund. Jeśli sygnał dźwiękowy jest włączony, usłyszysz sygnał dźwiękowy, a 'Snd' wyświetli się na 3 sekundy. Jeśli jest wyłączony, 'Snd' wyświetli się bez sygnału. Powtórz operację, aby przełączyć.

Co zrobić w przypadku wykrycia przegrzania przez okap?

Okap jest wyposażony w alarm temperatury, który automatycznie włącza 3. prędkość, jeśli temperatura otoczenia przekroczy 65°C. Na wyświetlaczu pojawia się 'CarE'. Możesz tylko zwiększyć prędkość. Po spadku temperatury silnik wraca do poprzedniego stanu.

Jak zamontować okap na ścianie?

Użyj dołączonego szablonu wiercenia do zaznaczenia otworów. Wywierć, włóż kołki, przymocuj dolny wspornik za pomocą śrub 5x45mm. Zawieś okap, wyreguluj poziom, a następnie przymocuj na stałe. Dla kominów przymocuj górny wspornik do sufitu. Należy bezwzględnie postępować zgodnie z instrukcją.

INSTRUKCJA OBSŁUGI TENDER 70 ELICA

PL Instrukcja montażu i obsługi

PL - Instrukcja montażu i obsługi

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

Uwaga: Elementy oznaczone symbolem “(*)” wchodzą wyłącznie w skład wybranych modeli, w pozostałych przypadkach powinny być zakupione osobno.

Ostrzeżenia

Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu.

Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

Wszelkie czynności montażowe i konserwacyjne wykonywać w rękawicach ochronnych.

Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem.

Nie należy nigdy używać okapu bez prawidłowo zamontowanych filtrów!

Okap nie powinien być NIGDY używany jako płaszczyzna oparcia chyba, że taka możliwość została wyraźnie wskazana. Pomieszczenie, w którym okap jest używany łącznie z innymi urządzeniami spalającymi gaz lub inne paliwo powinno posiadać odpowiednią wentylację.

Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania spalin wytwarzanych przez urządzenia gazowe lub na inne paliwo.

Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (flambirowanie).

Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko pożaru, a zatem nie wolno tego robić pod żadnym pozorem.

Podczas smażenia należy zachować ostrożność, aby nie dopuścić do przegrzania oleju, aby nie uległ samozapaleniu.

Dostępne części mogą ulec znacznemu nagrzaniu, jeżeli będą używane razem z urządzeniami przeznaczonymi do gotowania.

W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne.

Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji).

Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagrożenia pożarem.

Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo zamontowanych żarówek.

Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie a wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2002/96/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Obstuga

Urządzenie można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia).

Okap pracujący jako wyciąg

Okap jest zaopatrzony w wyjście powietrza górne B do odprowadzania oparów na zewnątrz (rura odprowadzająca i obejmy mocujące nie stanowią wyposażenia okapu).

Uwaga! Jeżeli okap jest wyposażony we wkład węglowy, należy go usunąć.

Okap pracujący jako pochłaniacz

W wypadku, gdyby nie było możliwe wypuszczanie dymu i pary kuchni na zewnątrz, można używać okap w wersji filtrującej. Montując filtr węgla aktywnego i deflektor F na podstawie ( skrzynce) G, dymy i para będą przetworzone przez ruszt podstawowy H poprzez rurę wypustu połączoną przy wyjściu powietrza górnego B i pierścienia łączącego, zamontowanego na deflektorze F ( rura wylotu i zaciski mocujące nie są załączone do kompletu wyposażenia).

Uwaga! Jeżeli okap nie jest wyposażony we wkład węglowy, należy go zamówić i zamontować przed przystąpieniem do używania okapu.

Modele okapów, które nie posiadają wentylatora wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być połączone z urządzeniem wyciągowym (nie zawartym w wyposażeniu).

Wskazówki dotyczące podłączenia są dostarczane razem z zewnętrznym urządzeniem wyciągowym.

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 50cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

Połączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwia całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.

Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

Okap jest wyposażony w specjalny przewód zasilający.

W razie uszkodzenia tego przewodu, należy go zamówić w biurze obsługi serwisowej.

Instalacja okapu

Przed przystąpieniem do instalacji:

- Sprawdzić czy wymiary zakupionego produktu są stosowne do wybranego miejsca montażu.

- W celu ułatwienia montażu zaleca się chwilowe usunięcie filtrów przeciwłuszczowych i innych demontowalnych części, których opis montażu i demontażu jest podany w niniejszej instrukcji.

Po zakończeniu montażu wszystkie tymczasowo zdemontowane części należy ponownie prawidłowo zamontować.

Odnośnie demontażu należy skonsultować stosowne rozdziały.

- Zdemontować filtr węglowy (*), jeżeli znajduje się na wyposażeniu (patrz stosowny rozdział). Filtr należy ponownie zamontować tylko, jeżeli okap będzie używany w wersji filtrującej.

- Sprawdzić czy wewnątrz okapu nie pozostawiono (z powodów transportowych) dodatkowego materiału dostarczanego wraz z urządzeniem (na przykład woreczków z wkrętami (*), karty gwarancyjnej (*) itp), ewentualnie je wyjąć i przechować.

- Jeżeli możliwe należy odłączyć i wyjąć wystające lub

przesuwane części korpusu tak, by uzyskać łatwiejszy dostęp do tylnej ściany/muru. W innym przypadku należy zabezpieczyć tylną część, płytę kuchenną lub inne części przed przypadkowym uszkodzeniem. Ułożyć części do zamontowania na płaskiej powierzchni i połączyć je ze sobą.

- W trakcie wykonywania elektrycznego podłączenia okapu należy go odłączyć od zasilania wyłączając zasilanie elektryczne z głównej rozdzielnicy domowej.

- Ponadto, należy sprawdzić czy w pobliżu strefy montażu okapu (w miejscu dostępnym również po zamontowaniu okapu) jest dostępne gniazdko wtykowe i czy można podłączyć okap do urządzenia odprowadzającego na zewnątrz opary (tylko w wersji filtrującej).

Wykonać wszystkie niezbędne prace murarskie (np.: montaż gniazdka wtykowego i/lub otwór do przejścia przewodu odprowadzającego opary).

Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest jednak zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do odpowiedności materiałów w zależności od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby utrzymać ciężar okapu.

Montaż modelu ściennego

Rys. 5

1. Za pomocą ołówka narysować na ścianie aż do sufitu linię odpowiadającą pionowej osi; ułatw i to montaż okapu.

2. Przyłożyć do ściany schemat otworów: Pionowa linia podziału wydrukowana na schemacie powinna się pokrywać z narysowaną na ścianie linią osi ponadto, dolny brzeg schematu pokrywa się z dolną krawędzią okapu.

3. Umieścić dolny wspornik na schemacie wiercenia otworów tak, by pokrył się z narysowanym prostokątem, zaznaczyć i wywiercić dwa, zewnętrzne otwory.

Uwaga: Należy wykonać wszystkie otwory zaznaczone na wzorniku: 2 górne otwory służą do zaczepienia okapu, podczas, gdy dolne otwory (zwykle 1 środkowy lub kilka bocznych) służą do ostatecznego i bezpiecznego zamocowania okapu.

Zdjąć schemat otworów, włożyć kołki do ściany i umocować wspornik okapu za pomocą 2 wkrętów 5x45mm.

1. Umieścić wspornik kanału dymnego „G“ na ścianie przylegającej do sufitu, użyć wspornika jako schematu do wywiercenia otworów, (jeżeli obecny, mały otwór znajdujący się na wsporniku powinien pokrywać się z uprzednio wyznaczoną na ścianie linią) i zaznaczyć ołówkiem 2 otwory, następnie wywiercić otwory (∅8mm) i umieścić 2 wkręty.

2. Umocować wspornik do ściany za pomocą 2 wkrętów 5x45mm.

3. Zaczepić okap o dolny wspornik.

4. Wyregulować odległość okapu od ściany.

5. Wyregulować wypoziomowanie okapu.

6. Definitywnie zamocować okap do ściany (OBOWIAZKOWO!!).

7. Wykonać podłączenie przewodu (przewód i opaski mocujące należy dokupić, gdyż nie wchodzą w skład wyposażenia standardowego) odprowadzającego opary do połączenia kołnierżowego umieszczonego nad zespołem napędowym wyciągu.

Drugi koniec przewodu powinien być podłączony do urządzenia odprowadzającego opary na zewnątrz w przypadku używania okapu jako wyciągu. W przypadku użycia okapu w wersji filtrującej, do wspornika kanału dymnego G należy zainstalować deflektor F i podłączyć drugi koniec przewodu do połączenia kołnierzowego znajdującego się na deflektorze F.

1. Wykonać podłączenie elektryczne.
2. Założyć obydwie części kanału dymnego i umocować je za pomocą 2 wkrętów (12a) do wspornika „G“ (12b).
3. Zsunąć dolną część kanału tak, by całkowicie przykryć zespół filtrujący i zamocować ją w stosownym gnieździe nad okapem.

Załączyć sieć elektryczną i skontrolować prawidłowe funkcjonowanie okapu. Połączenie elektryczne.

Opis okapu

Rys. 1

1. Panel sterowniczy
2. Filtr przeciwtłuszczowy
3. Uchwyt osłony filtra przeciwtłuszczowego
4. Żarówka halogenowa
5. Ostona przeciw parze
6. komin teleskopowy
7. wylot powietrza ( tylko w wersji filtrującej)

Działanie okapu

W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez ok. 15 minut po zakończeniu gotowania.

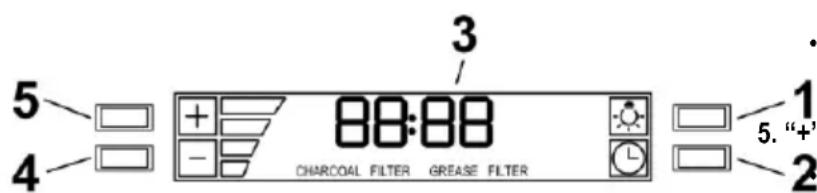

Panel sterowania

1. Klawisz Światła

• Wcisnąć klawisz, aby włączyć „silne światło” (poprzedni stan to światło zgaszone).
• Wcisnąć klawisz, aby włączyć „słabe światło” (poprzedni stan to światło włączone).
• Wcisnąć klawisz, aby wyłączyć światło (poprzedni stan to światło włączone).

2. Klawisz czasomierza „Timer”

• Domyślnie ustawiony czas wynosi 10 minut i można go regulować od 1 do 60 minut.
• Po wciśnięciu klawisza „Timer” system przechodzi na tryb ustawień i użytkownik może, w ciągu 5 sekund, ustawić czas odliczania czasomierza przy pomocy klawiszy „+” oraz „-”.
• Jeżeli w ciągu 5 sekund od momentu wybrania funkcji „Timer”, lub od ustawienia czasu nie zostanie wykonane żadne ustawienie, rozpoczyna się odliczanie.
• Podczas ustawień czasomierza „Timer” klawisze „+” i „-” służą do wprowadzania ustawień czasowych i nie zmieniają prędkości silnika.
• Po rozpoczęciu odliczania można je zakończyć wciskając przycisk „Timer”.

3. Wyświetlacz

• Pokazuje status pracy okapu.
• Kiedy okap nie pracuje, wyświetlacz jest podświetlany słabym światłem. Po wciśnięciu któregokolwiek klawisza wyświetlacz rozjaśnia się intensywnie.
• Kiedy okap pracuje, wyświetlacz jest podświetlony intensywnym światłem. Jeżeli w ciągu 1 minuty nie zostanie wciśnięty żaden przycisk, podświetlenie wyświetlacza ponownie przygasa.

4. “-” Klawisz zmniejszania prędkości / OFF

• Ten klawisz jest stosowany do zmniejszania prędkości silnika oraz do wyłączania okapu.
• Je żeli okap pracuje z 1-szą prędkością, silnik wyłącza się po wciśnięciu klawisza „-”.
• Jeżeli silnik pracuje z 2-gą prędkością i zostanie wciśnięty klawisz „-“, silnik przechodzi do 1-szej prędkości.
• Jeżeli silnik pracuje z 3-cią prędkością i zostanie wciśnięty klawisz „-“, silnik przechodzi do 2-giej prędkości.
• Jeżeli silnik pracuje z 4-tą prędkością i zostanie wciśnięty klawisz „-“, silnik przechodzi do 3-ciej prędkości.
• Jeżeli silnik nie pracuje i zostanie wciśnięty klawisz „-“, wyświetlacz rozjaśnia się.

5. “+” Klawisz zwiększania prędkości / ON

2 Ten klawisz jest stosowany w celu zwiększenia prędkości silnika oraz w celu włączenia okapu.

• Jeżeli okap jest wyłączony, silnik włącza się wciskając klawisz „+”.
• Jeżeli silnik pracuje z 1-szą prędkością i zostanie wciśnięty klawisz „+“, silnik przechodzi do 2-giej prędkości.

• Jeżeli silnik pracuje z 2-gą prędkością i zostanie wciśnięty klawisz „+“, silnik przechodzi do 3-ciej prędkości.

• Jeżeli silnik pracuje z 3-cią prędkością i zostanie wciśnięty klawisz „+“, silnik przechodzi do 4-tej prędkości.

• Jeżeli silnik pracuje z 4-tą prędkością i zostanie wciśnięty klawisz „+“, zostaje wydany sygnał dźwiękowy.

Programowanie zegara

• Zegar można ustawić w każdej chwili, z wyjątkiem sytuacji, gdy jest aktywna funkcja czasomierza „Timer”.
• Zegar może być wyświetlany w formacie 12-godzinnym, a wyświetlany czas mieści się w przedziale od 1:00 do 12:59.
• Zegar można ustawić trzymając wciśnięty przez 3 sekundy klawisz „Timer”, a ustawiając godzinę przy pomocy klawiszy „+” e „-”.
• Użytkownik może zwiększać/zmniejszać godzinę co 1 minutę, ale jeżeli klawisze „+”/“-” są wciskane co 1 sekundę, godzina zwiększa/zmniejsza się o 5 minut. Podczas tej czynności sterownik zaokrągła do 5 najbliższych minut.
• Użytkownik może zakończyć ustawianie godziny wciskając klawisz "Timer".
• Jeżeli w ciągu 1 minuty nie zostanie wciśnięty żaden klawisz, sterownik przyjmuje ustawioną wartość, dodaje do niego 1 minutę i rozpoczyna odmierzanie czasu.

Sygnalizacja nasycenia filtrów przeciwtłuszczowych (opcja)

• Po 40 godzinach pracy silnika, jeżeli silnik pracuje, na wyświetlaczu pojawia się komunikat „Grease Filter”. Kiedy ten komunikat pojawia się na wyświetlaczu, zainstalowany filtr należy umyć.
• Aby zresetować komunikat dotyczący filtra przeciwtłuszczowego, użytkownik powinien trzymać wciśnięty klawisz „+” przez 5 sekund; komunikat „Grease Filter” znika a wyświetlacz pokazuje status roboczy.

Sygnalizacja nasycenia filtra węglowego (opcja)

• Po 120 godzinach pracy silnika, jeżeli silnik pracuje, na wyświetlaczu pojawia się komunikat "Charcoal Filter". Kiedy ten komunikat pojawia się na wyświetlaczu, należy wymienić cały filtr lub wkład.
• Aby zresetować komunikat dotyczący filtra węglowego, użytkownik powinien trzymać wciśnięty klawisz „-” przez 5 sekund; komunikat „Charcoal Filter” znika a wyświetlacz pokazuje status roboczy.

Aktywacja/Dezaktywacja sygnału akustycznego

• Sygnały dźwiękowe można aktywować lub dezaktywować trzymając wciśnięty przycisk “Światło” przez 5 sekund.
• Jeżeli sygnał dźwiękowy jest aktywowany, wydawany jest dźwięk a na wyświetlaczu, przez 3 sekundy, wyświetlany jest symbol „Snd”.
• Jeżeli sygnał dźwiękowy jest dezaktywowany, symbol „Snd” jest wyświetlany przez 3 sekundy i nie jest wydawany żaden dźwięk.

Aktywacja/Dezaktywacja sygnalizacji filtra węglowego (wersja filtrująca)

• Sygnalizację nasycenia filtra węglowego można aktywować oraz dezaktywować trzymając wciśnięte jednocześnie przez 5 sekund klawisze „-“ e „+”.
• Podczas ustawiania aktywacji lub dezaktywacji silnik i lampa powinny być wyłączone.
• Kiedy sygnalizacja filtra węglowego jest nieaktywna, nieaktywny jest również alarm.

Alarm temperatury

• Okap jest wyposażony w czujnik temperatury, który uruchamia pracę silnika na 3-cią prędkość w przypadku, gdy temperatura strefy otaczającej jest za wysoka (wyższa nić 149° F lub 65° C).
• Jeżeli silnik jest wyłączony lub pracuje z 1-szą prędkością i włącza się alarm, silnik ustawia się automatycznie na 3-prędkość a na wyświetlaczu pojawia się komunikat „CarE”.
• Podczas takiej sytuacji użytkownik może jedynie zwiększyć prędkość pracy silnika.
• Kiedy temperatura spada poniżej progu alarmowego, silnik powraca do pracy w trybie poprzedzającym alarm.

Konserwacja

Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

Czyszczenie okapu

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz (przynajmniej z tą samą częstotliwością, z którą wykonuje się czyszczenie filtrów tłuszczowych) przy użyciu szmatki nawilżonej łagodnymi środkami. Nie należy używać środków ściernych.

NIE STOSOWAĆ ALKOHOLU!

Uwaga: Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów powoduje powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek.

Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji.

Filtr przeciwtłuszczowy

Rys. 2

Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu posiada wskaźnik – informuje o konieczności jego wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmienia się jego charakterystyczne cechy filtrujące.

Zdjąć ramkę podtrzymującą filtr obracając o 90° uchwyt (g) który umocowuje go do okapu.

Filtr na węgiel ( tylko dla wersji filtrującej)

Rys. 3

Zatrzymuje przykre zapachy pochodzące z gotowania.

Filtr węglowy może być myty co dwa miesiące (lub, gdy system odczytujący nasycenie filtra wskaże taką konieczność – jeżeli taki system wchodzi w stan wyposażenia posiadanego okapu) ciepłą wodą z dodatkiem odpowiednich detergentów lub w zmywarce w temperaturze 65°C (w przypadku mycia w zmywarce wykonać pełny cykl mycia zmywarki bez naczyń wewnątrz).

Usunąć nadmiar wody, zwracając uwagę, aby nie uszkodzić filtra, a następnie umieścić filtr w piekarniku na 10 minut w temperaturze 100°C celem całkowitego wysuszenia.

Filtr należy wymieniać co 3 lata lub w przypadku stwierdzenia uszkodzenia materiału.

Montaż

Umiejscowić matę wokół filtra tłuszczowego i zamocować ją za pomocą odpowiednich blokad.

Założyć górną zaślepkę i zamocować ją za pomocą sprężyny blokującej.

W celu demontażu wykonać opisane czynności w odwrotnej kolejności.

Wymiana lampek

Rys. 4

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Wymienić uszkodzoną żarówkę na inną tego samego typu zgodnie ze specyfikacją znajdująca się na etykiecie charakterystyki lub w pobliżu samej żarówki na okapie.

1. Posługując się małym śrubokrętem, podważzyć ochronę lampy i usunąć ją.

2. Wymienić spaloną żarówkę. Należy stosować wyłącznie żarówki halogenowe o maksymalnej mocy 20 W - 12 V - G4. Nie należy dotykać żarówek rękami.

3. Umieścić oprawę przysufitową (oprawa musi zazębić się). W przypadku, gdy oświetlenie nie działa należy najpierw sprawdzić, czy lampki zostały prawidłowo zamontowane. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy zwrócić się do serwisu.
