Zīmols	Elica
Modelis	TENDER 70
Kategorija	Tvaika nosūcējs
Uzstādīšanas veids	Sienas, ārējā izvade vai iekšējā recirkulācija
Izmēri (G x D x A)	70 cm x aptuveni 50 cm x 60-100 cm (teleskopisks)
Svars	Aptuveni 12 kg
Elektroapgāde	220-240 V, 50/60 Hz
Jaudas patēriņš	Mainīgs atkarībā no ātruma, maks. aptuveni 200 W
Apgaismojums	2 halogēnās lampas 12 V - 20 W max, tips G4
Ātrumu skaits	4 ātrumi + intensīvā funkcija (temperatūras trauksme)
Vadība	Skārienpogas: Gaisma, Taimeris, +/-, LED displejs
Taimeris	Programmējams no 1 līdz 60 minūtēm, automātiska izslēgšanās
Tauku filtrs	Mazgājams metāla, ikmēneša tīrīšana (iespējama trauku mašīna)
Aktīvās ogles filtrs	Izvēles iespēja recirkulācijas versijai, tīrāms ik pēc 2 mēnešiem, nomaiņa ik pēc 3 gadiem
Filtru piesātinājuma indikators	Tauku filtrs (40h) un Aktivētās ogles filtrs (120h) - atiestatāms
Temperatūras trauksme	Iedarbina 3. ātrumu, ja >65°C, automātiska atgriešanās
Minimālais drošības attālums	50 cm (elektriska) / 65 cm (gāze vai kombinēta)
Troksnis	Aptuveni 45-65 dB(A) atkarībā no ātruma
Materiāls	Nerūsējošais tērauds (teleskopiskais skurstenis)
Izvades pieslēgums	Augšējā gaisa izvade Ø 150 mm (caurule nav iekļauta)
Komplektā iekļautie piederumi	Montāžas kronšteini, dībeļi, skrūves, urbšanas šablons
Remontējamība	Spuldzes un filtri pieejami; specifisks barošanas kabelis (tehniskā palīdzība)
Enerģijas patēriņš	Enerģijas klase nav norādīta, mājsaimniecības lietošana

Bieži uzdotie jautājumi - TENDER 70 ELICA

Kāds ir minimālais attālums starp nosūcēju un plīti?

Elektriskajai plītij minimālais attālums ir 50 cm. Gāzes vai kombinētajai plītij tas ir 65 cm. Ja plīts ražotājs norāda lielāku attālumu, ievērojiet to.

Kā tīrīt tauku filtru?

Metāla tauku filtrs ir jātīra vienreiz mēnesī. To var mazgāt ar rokām, izmantojot neagresīvu mazgāšanas līdzekli, vai trauku mašīnā zemā temperatūrā un ātrajā ciklā. Uzmanību: mazgāšana trauku mašīnā var izraisīt krāsas maiņu, bet neietekmē efektivitāti.

Kā nomainīt nosūcēja spuldzi?

Vispirms atvienojiet nosūcēju. Ļaujiet lampām atdzist. Izmantojiet nelielu plakangalvas skrūvgriezi, lai atvērtu aizsargvāku. Nomainiet bojāto spuldzi pret halogēna spuldzi 12V - 20W max - G4. Nepieskarieties jaunajai spuldzei ar pirkstiem. Aizveriet vāku, to nofiksējot.

Vai es varu izmantot nosūcēju recirkulācijas versijā bez ogles filtra?

Nē, recirkulācijas versijai ir nepieciešams uzstādīts aktīvās ogles filtrs. Ja jūsu nosūcējs nav ar to aprīkots, jums tas jāiegādājas un jāuzstāda pirms lietošanas. Ogles filtrs aiztur smakas un tas periodiski jātīra vai jānomaina.

Kā iestatīt taimeri?

Nospiediet pogu Taimeris: tiek parādīts noklusējuma laiks 10 minūtes. 5 sekunžu laikā izmantojiet pogas + un -, lai iestatītu vēlamo ilgumu (no 1 līdz 60 minūtēm). Atpakaļskaitīšana sākas automātiski pēc 5 sekundēm bez darbības. Lai atceltu, vēlreiz nospiediet Taimeris.

Ko nozīmē displeja 'Grease Filter' rādījums?

Norāde 'Grease Filter' parādās pēc 40 stundām motora darbības. Tas nozīmē, ka tauku filtrs ir jātīra. Lai atiestatītu trauksmi, turiet nospiestu pogu + 5 sekundes, līdz ziņojums pazūd.

Vai nosūcēju var uzstādīt virs gāzes plīts?

Jā, ievērojot minimālo attālumu 65 cm starp plīts virsmu un nosūcēja zemāko daļu. Pārliecinieties arī, ka telpas ventilācija ir pietiekama, ja nosūcējs tiek izmantots vienlaikus ar degšanas ierīcēm.

Kā ieslēgt vai izslēgt skaņas signālu?

Turiet nospiestu pogu Gaisma 5 sekundes. Ja skaņas signāls ir ieslēgts, dzirdēsiet pīkstienu, un 'Snd' tiek parādīts 3 sekundes. Ja tas ir izslēgts, 'Snd' tiek parādīts bez pīkstiena. Atkārtojiet darbību, lai pārslēgtu.

Ko darīt, ja nosūcējs nosaka pārkaršanu?

Nosūcējs ir aprīkots ar temperatūras trauksmi, kas automātiski aktivizē 3. ātrumu, ja apkārtējā temperatūra pārsniedz 65°C. Displejā tiek parādīts 'CarE'. Jūs varat tikai palielināt ātrumu. Kad temperatūra atkal pazeminās, motors atgriežas iepriekšējā stāvoklī.

Kā uzstādīt nosūcēju pie sienas?

Izmantojiet komplektā iekļauto urbšanas šablonu, lai atzīmētu caurumus. Urbjiet, ievietojiet dībeļus, nostipriniet apakšējo kronšteinu ar 5x45mm skrūvēm. Piekariet nosūcēju, noregulējiet horizontālo stāvokli, pēc tam galīgi nostipriniet. Skursteņiem piestipriniet augšējo kronšteinu pie griestiem. Obligāti ievērojiet lietošanas instrukcijas norādījumus.

LIETOŠANAS INSTRUKCIJA TENDER 70 ELICA

LV ierīkošanas un izmantošanas instrukcija

SR Uputstva za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

LV - ierīkošanas un izmantošanas instrukcija

Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā. Netiek uzņemta jebkāda atbildība par iespējamām grūtībām, kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus un tvaikus un ir domāts tikai izmantošanai mājās apstākļos.

Piezime: Īpašas detaļas ar simbolu (*) ir opcionāli piederumi, kuri tiek piegādāti tikai ar dažiem modeljiem, vai detaļas, kuras nav piegādātas un, kuras ir jāiegādājās.

Drošības brīdinājumi

Uzmanību! Nepieslēgt ierīci pie elektriskā tīkla, līdz ko ierīkošana nav pilnīgi pabeigta.

Pirms jebkuras tīrīšanas vai tehniskās apkalpošanas operācijas, atslēgt gaisa nosūcēju no elektriskā tīkla, izņemot kontaktdakšu vai atslēdzot mājokļa kopējo slēdzi.

Ierīce nav domāta, lai to izmantotu bērni vai cilvēki ar nepietiekamām fiziskām, sensoriālām vai mentālām spējām, vai ar nepietiekošām zināšanām un pieredzi, izņemot gadījumus, kad tos pieskata vai ierīces izmantošanu apmāca cilvēks, kurš ir atbildīgs par viņu drošību.

Bērniem ir jābūt pieskatītiem, lai tie nespēlētos ar ierīci.

Nekad neizmantot gaisa nosūcēju, ja režģis nav pareizi ierīkots!

Gaisa nosūcējs nekad netiek izmantots, kā atbalsta konstrukcija, ja nu tikai tas ir skaidri norādīts.

Telpā ir jābūt pietiekamai ventilācijai, kad gaisa nosūcējs tiek vienlaicīgi izmantots ar citām ierīcēm, kuras darbojas ar gāzi vai citām degvielām.

lesüktam gaisam nav jäbüt vērstam caurulē, kura tiek izmantota gāzes vai citu degvielu ierīču dūmu izvadišanai.

Ir stingri aizliegts pagatavot ēdienus “flambē” veidā zem gaisa nosūcēja.

Atlkātās uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tās jebkurā gadījumā ir jāizvairās.

Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās ellas degšanas.

Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai.

Kas attiecas uz tehniskiem un drošības noteikumiem, lai izvadītu dūmus, tad ir nepieciešams stingri pieturēties pie vietējo kompetento autoritāšu noteikumiem.

Gaisa nosūcējs ir bieži jātīr, gan no ārpuses, gan no iekšpuses (VISMAZ VIENU REIZI MĒNESĪ,jebkurā gadījumā,ņemot vērā to, kas ir skaidri rakstīts šīs rokasgrāmatas tehniskās apkalpošanas instrukcijās).

Gaisa nosūcēja tīrīšanas, filtru nomainīšanas un tīrīšanas normu neieverošana provocē ugunsgrēka risku.

Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējamā elektriskā trieciena riska dēļ.

Tiek noraidīta jebkura atbildība par iespējamiem kaitējumiem, neērtībām vai ugunsgrekiem, kurus provocēja ierīce, gadījumā kad netika ievērotas šīs rokasgrāmatas instrukcijas.

Šī ierīce atbilst Eiropas Direktīvai 2002/96/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols ☐ uz produkta vai uz pievienotās dokumetācijas nozīmē, ka ar šo produktu nav jārīkojas, kā mājas atkritumam, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildus informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē ,kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotās izlietošanas servisu, vai uz veikalu, kur produkts tika iegadāts.

Izmantošana

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

lesūkšanas versija

Gaisa nosūcējam ir gaisa augšējā izeja B, kas ir domāta dūmu izvadišanai uz ārpusi (izvadišanas caurule un stiprinājuma spailes nav piegādātas).

Uzmanību! Ja gaisa nosūcējam ir ogles filtrs, tam ir jābūt nonemtam

Versija ar filtru

Gadījumā, ja nav iespējams izvadīt dūmus un tvaikus uz ārpusi, var izmantot gaisa nosūcēju versijā ar filtru, ierīkojot aktīvo oglu filtru un deflektoru F uz balsta (skavas) G, dūmi un tvaiki tiek attīrīti caur augšējo režģi H, caur izplūdes cauruli, kas ir savienota ar augšēju gaisa izeju B un savienošanas gredzens ir ierīkots uz deflektora F (izplūdes caurule un fiksēšanas aptveres nav dotas līdzi).

Uzmanību! Ja gaisa nosūcējam nav ogles filtra, tam ir jābūt pasūtītam un ierikotam pirms izmantošanas.

Modeli bez iesūkšanas motora darbojas tikai iesūkšanas versijā un tiem ir jābūt pievienotiem pie perifēriskas iesūkšanas vienības (nav piegādāta ar ierīci).

Savienosanas instrukcijas ir sniegtas kopā ar perifērisko vienību.

lerīkošana

Minimālam attālumam starp plīts virsmu, kur tiek novietoti tilpumi un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 50cm elektriskās plīts gadījumā un 65cm gāzes un kombinētas virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

Elektriskā pieslēgšana

Tikla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz īpašas etiketes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc installēšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc installēšanas, pielietot normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar ierīkošanas likumiem.

Uzmanību! pirms pieslēgt gaisa nosūcējau pie tikla barošanas un pirms pārbaudīt tā pareizu darbošanos, vienmēr pārbaudīt ka tikla kabelis ir ierīkots pareizi.

Gaisa nosūcējam ir īpaša barošanas caurule; caurules bojašanās gadījumā, pieprasīt to tehniskās apskalpošanas servisam.

lerīkošana

Pirms uzsākt ierīkošanu:

• Pārbaudīt vai iegādātajam produktam ir piemēroti izmēri izvēlētajai ierīkošanas zonai.

• Lai atvieglotu ierīkošanu, ir ieteicams nonemt tauku filtrus un citas daļas, kuru nonemšana un montēšana ir atļauta un izklāstīta instrukcijā.
  Kad ierīkošana ir pabeigta šim/šiem ir jābūt montētam/tiem atpakal.
  Nonemšanai, skatīt tai attiecīgus paragrāfus.

• Noņemt aktīvās ogles filtru/s, ja tādi ir piegādāti ar ierīci (skat. attiecīgu paragrāfu). Tam/tiem ir jābūt montētam/tiem atpakal, tikai ja Jūs vēlaties izmantot gaisa nosūcēju filtrācijas versijā.

• Pārbaudīt vai gaisa nosūcējā nav (transportēšanas dēl) pievienotu detaļu (piem., maisiņi ar skrūvēm, garantijas utt), gadījumā, ja tas tā ir, tie ir jāizņem un jāsaglabā.
• Ja ir iespējams, atvienot un pārvietot mēbeles, kuras atrodas gaisa nosūcēja ierīkošanas zonas apakšā un blakus, lai iegūtu labāku pieejamību pie griestiem/sienas, kur tiks ierīkots gaisa nosūcējs. Pretējā gadījumā, aizsargāt cik vien tas ir iespējams mēbeles un visas ierīkošanas pielietojamās daļas. Izvēlēties plakanu virsmu un pārklāt to ar aizsargu, kur vēlāk piesliet gaisa nosūcēju un pievienotās detalas.
• Atslēgt gaisa nosūcēju, caur mājas galveno elektrības paneli, kad tiek veikta elektriskā pieslēgšana.
• Kā arī, parbaudīt, vai gaisa nosūcēja ierīkošanas zonas tuvumā (zona, kura ir pieejama arī ar ierīkotu gaisa nosūcēju) būtu pieejama elektriskā rozete un būtu iespējams pieslēgties pie mehānisma, kurš izvada dūmus uz ārpusi (tikai iesūkšanas versija).
• Veikt visus nepieciešamos būvdarbus (piem., elektriskās rozetes ierīkošana un/vai atveres ierīkošana izvadišanas caurules pārejai).

Gaisa nosūcējs ir aprīkots ar fiksēšanas korkiem, kas ir piemēroti sienu/griestu lielākai daļai. Jebkurā gadījumā, ir nepieciešams griezties pie kvalificēta tehniķa, lai pārliecinātos par materiālu derīgumu sienu/griestu veidam. Sienai/griestiem ir jābūt pietiekoši biezai/iem, lai noturētu gaisa nosūcēja svaru.

Sienas modela ierīkošana

Attëls 5

1. Ar zīmuli, uzzīmēt uz sienas līniju, līdz griestiem, kas atbilst centrālai līnijai, tas atvieglos ierīkošanas operācijas.
2. Pielietot atvēruma shēmu uz sienas: centrālai vertikālai līnijai, kas ir iespiesta uz atvēruma shēmas, vajadzēs atbilst centrālai līnijai, kas ir uzzīmēta uz sienas, pietam atvēruma shēmas apakšējai malai ir jāatbilst gaisa nosūcēja apakšējai malai.
3. Piesliekt apakšējo balsta skavu uz atvēruma shēmas, lai tas sakrīt at svītrotu taisnstūri, atzīmēt divus ārpusējos atvērumus un veikt tos.

Piezīme: Vienmēr veikt visus uz šablona norādītos atvērumus: 2 augšējie ir domāti gaisa nosūcēja uzkāršanai, bet apakšējie (parasti 1 centrālais vai vairāki malējie) ir domāti galīgai un drošai fiksēšanai.

Nonemt atvēruma shēmu, ievietot sienas enkurus sienā un piefiksēt ar 2 skrūvēm 5x45mm gaisa nosūcēja balsta skavu.

1. Pielietot dūmvada balsta skavu “G” pie sienas, kas pieslejas pie griestiem, izmantot dūmvada balsta skavu, kā atvēruma shēmu (ja ir, mazam atvērumam, kas ir izveidots uz balsta, ir jāsakrīt ar līniju, kas tika pirms tam uzzīmēta uz sienas) un atzīmēt ar zīmuli 2 atvērumus, veikt atvērumus fori (∅8mm), ievietot 2 sienas enkurus.

2. Piefiksēt dūmvada balsta skavu pie sienas ar divām skrūvēm 5x45mm.

3. Uzkārt gaisa nosūcēju uz apakšējās skavas.

4. Noregulēt gaisa nosūcēja attālumu no sienas.

5. Regulēt gaisa nosūcēja horizontālo slīpumu.

6. Galīgi piefiksēt gaisa nosūcēju pie sienas (OBLIGĀTI!!).

7. Veikt caurules savienošanu (caurule un spailes fiksēšanai nav dotas līdzi, tās ir jāiegādājas) dūmu izvadīšanai pie savienošanas gredzena, kas atrodas virs iesūkšanas dzinēja grupas.

Caurules otram galam ir jābūt pievienotam pie dūmu izvadišanas uz ārpusi mehānisma, gadījumā, ja gaisa nosūcējs tiek izmantots iesūkšanas versijā. Gadījumā, ja ir vēlēšanās izmantot gaisa nosūcēju versijā ar filtru, tātad ir jāpiefiksē pie dūmvada balsta skavas “G” deflektoru “F” un ir jāpievieno otrs caurules gals pie savienošanas gredzena, kas atrodas uz deflektora “F”.

1. Veikt elektrisko pieslēgumu.
2. Pielietot dūmvadus un piefiksēt tos augšā ar divām skrūvēm (12a) pie dūmvada balsta skavas “G” (12b).
3. Slidināt apakšējo dūmvada sekciju, lai pilnībā nosegtu iesūkšanas grupu līdz tā ievietošanas tam domātā vietā virs gaisa nosūcēja.

lerīkot no jauna oglu filtra karkasu un tauku filtru/s un pārbaudīt gaisa nosūcēja izcilo darbošanos.

Gaisa nosūcēja apraksts

Attēls 1

1. Kontroles panelis
2. Prettauku filtrs
3. Rokturis prettauku filtra iznemšanai
4. Halogēna lampa
5. Tvaiku ekrāns
6. Teleskopisks dūmvads
7. Gaisa izeja (tikai izmantošanai versijā ar filtru)

Darbošanās

Izmantot augstāku ātrumu īpašas virtuves dūmu koncentrācijas gadījumā. lesakām ieslēgt iesūkšanu 5 minūtes pirms ēdiena gatavošanas sākšanas un neslēgt to ārā vēl 15 minūtes pēc ēdiena gatavošanas pabeigšanas.

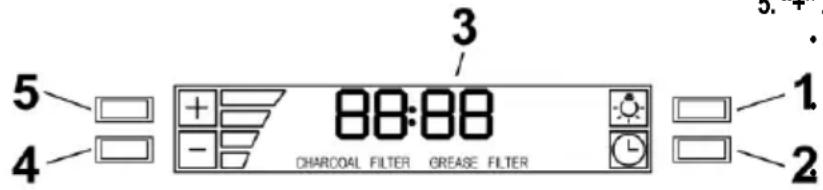

Kontroles
panelis

1. Gaismas Tausts

• Piespiest taustu, lai ieslēgtu “augstas intensitātes” gaismu (ja gaismas iepriekšējais stāvoklis ir OFF).
• Piespiest taustu, lai ieslēgtu"zemas intensitātes" gaismu (ja gaismas iepriekšējais stāvoklis ir ON).
• Piespiest taustu, lai izslēgtu gaismu (ja gaismas iepriekšējais stāvoklis ir ON).

2. Tausts Taimeris

• Standarta uzstādītais laiks ir 10 minūtes un tas var būt regulēts no 1 līdz 60 minūtēm.
• Pēc “Timer” tausta piespiešanas, sistēma pāriet uzstādīšanas režīmā un lietotājs, 5 sekunžu laikā, var regulēt taimera laika skaitīšanu pretējā virzienā izmantojot taustus “+” un “-”.
• Ja netiek veikta nekāda veida uzstādīšana 5 sekunžu laikā pēc funkcijas“Timer” izvēles vai pēc laika uzstādīšanas, tad sāk darbību “count-down” režīms..
• "Timer" uzstādīšanas laikā, tausti "+" un "-" ir domāti taimerim un neizmaina dzinēja ātrumu.
• Kad sākas “count-down” režīms, tas var būt atcelts, piespiežot taustu “Timer”.

3. Displejs

• Uzrāda gaisa nosūcēja stāvokli.
- Kad gaisa nosūcējs nav darbībā, displejs būs apgaismots ar zemu intensitāti.
Piespiežot jebkuru taustu, displejs apgaismosies ar augstu intensitāti.

- Kad gaisa nosūcējs ir darbībā, displejs būs apgaismots ar augstu intensitāti. Ja netiek piespiests neviens tausts 1 minūtes laikā, displejs atsāk apgaismošanu ar zemu intensitāti.

4. “-” Ātruma samazināšanas tausts / OFF

• Šis tausts tiek izmantots, lai samazinātu dzinēja ātrumu un izslēgtu gaisa nosūcēju.
• Dzinējs tiek izslēgts, piespiežot taustu “-” ,ja gaisa nosūcējs atrodas 1.ātrumā.
• Ja dzinējs atrodas 2.ātrumā un tiek piespiests tausts “-”, dzinējs pāriet 1. ātrumā.
• Ja dzinējs atrodas 3.ātrumā un tiek piespiests tausts “-”, dzinējs pāriet 2.ātrumā.
• Ja dzinējs atrodas 4.ātrumā un tiek piespiests tausts “-”, dzinējs pāriet 3.ātrumā.
• Ja dzinējs ir izslēgts un tiek piespiests tausts “-”, tiek ieslēgts displeja apgaismojums.

5. “+” Ātruma paaugstināšanas tausts / ON

• Šis tausts tiek piespiests, lai paaugstinātu dzinēja ātrumu un, lai ieslēgtu gaisa nosūcēju.
  Dzinējs tiek ieslēgts, piespiežot taustu “+”, ja gaisa nosūcējs atrodas stāvokī OFF.
  Ja dzinējs atrodas 1.ātrumā un tiek piespiests tausts “+”, dzinējs pāriet 2.ātrumā.
• Ja dzinējs atrodas 2.ātrumā un tiek piespiests tausts “+”, dzinējs pāriet 3.ātrumā.
• Ja dzinējs atrodas 3.ātrumā un tiek piespiests tausts “+”, dzinējs pāriet 4.ātrumā.
• Ja dzinējs atrodas 4.ātrumā un tiek piespiests tausts “+”, tiek izdots skaņas signāls “beep”.

Programmēšana Clock

• Clock var būt uzstādīts jebkurā brīdī, izņemot brīdi, kad ir aktīva taimera funkcija.
• Clock var būt uzrādīts 12 stundu formatā ar laika uzrādīšanu no 1:00 līdz 12:59.
• Clock var būt uzstādīts, piespiežto taustu “Timer” uz 3 sekundēm, pēc tam izmantojot taustus “+” un “-”, lai regulētu stundas.
• Lietotājs var mainīt stundu uzstādīšanu ar 1 minūtes soli, bet, ja notiek “+”/“-” taustu piespiešana uz 1 sekundi, laika regulēšana notiek ar 5 minūšu soli.
  Šādas operācijas laikā, sistēma noapaļo regulēšanu uz vistuvākām 5 minūtēm.
• Lietotājs var pabeigt stundu uzstādīšanas fāzi, piespiežot taustu "Timer".
• Pēc 1 minūtes, ja nav piespiests neviens tausts, laika uzstādīšanas kontrole saglabā iepriekš uzstādīto vērtību un pie tās pieskaita 1 minūti un uzsāk skaitīšanu.

Tauku Filtra piesātināšanās paziņojums (Opcionāls)

• Pēc dzinēja 40 darbošanās stundām uz displeja parādās uzraksts “Grease Filter”, ja dzinējs ir aktīvs.
  Kad parādās šis paziņojums, instalētais filtrs ir jāmazgā.
• Lai iestatītu uz nulli tauku filtra paziņojumu, lietotājam ir jāpiespiež tausts “+” uz 5 sekundēm, pēc šīs darbības, paziņojums “Grease Filter” pazūd un, displejs uzrāda darbošanās stāvokli.

Ogles filtra piesātināšanās paziņojums (Opcionāls)

• Pēc dzinēja 120 darbošanās stundām uz displeja parādās uzraksts "Charcoal Filter", ja dzinējs ir aktīvs. Kad paradās šis paziņojums, instalētajam ogles filtram ir jābūt nomainītam vai atkārtoti aktivētam.
• Lai iestatītu uz nulli tauku filtru paziņojumu, lietotājam ir jāpiespiež tausts “-” uz 5 sekundēm, pēc šīs operācijas, paziņojums “Charcoal Filter” pazūd un displejs uzrāda darbošanās stāvokli.

Skañas signāla Aktivizēšana/Atslēgšana

• Skaņas signāli var būt aktivēti vai atslēgti, piespiežot taustu “Gaisma” uz 5 sekundēm.
• Ja skaņas signāls ir aktīvs, ir jābūt izdotai skaņai un, uz displeja uz 3 sekundēm ir jāparādās simbolam “Snd”.
• Ja skaņas signāls ir atslēgts, simbolam “Snd” ir jāparādās uz displeja uz 3 sekundēm, un nekāda skaņa netiek izdota.

Ogles Filtra paziņojuma Aktivizēšana/Atslēgšana (versija ar Filtru)

• Ogles filtra piesātināšanās paziņojuma aktivizēšana un atslēgšana var būt uzstādīta vienlaicīgi uz 5 sekundēm piespiežot taustus “-” un “+”.
• Aktivizēšanai vai atslēgšanai ir jābūt uzstādītai, kad dzinējs un spuldzes ir OFF režīmā..
• Kad Ogles Filtra paziņojums ir atslēgts, signalizācija ir atslēgta.

Temperatūras signalizācija

• Gaisa nosūcējs ir aprīkots ar temperatūras sensoru, kas iedarbina dzinēju 3.ātrumā gadījumā, ja apkārtējās vides temperatūra ir pārāk augsta (augstāka par 149° F vai 65° C).
• Ja dzinējs ir stāvoklī OFF vai 1.ātrumā, un iedarbojas signalizācija, dzinējs automātiski novietojas 3.ātrumā un uz displeja parādīsies paziņojums “CarE”.
• Šī stāvokļa laikā lietotājs var tikai paaugstināt dzinēja ātrumu.
• Kad temperatūra pazemin ās zem tā līmeņa, pirms kura ir nostrādājusi signalizācija, dzinējs atgriežas tajā stāvoklī, kurā tas atradās pirms signalizācijas nostrādāšanas.

Tehniskā apkalpošana

Pirms jebkura veida tehniskās apkalošanas darba, atslēgt gaisa nosūcēju no elektrības.

Tīrīšana

Gaisa nosūcējs ir bieži jātīra (vismaz tikpat bieži, cik bieži tiek veikta tauku filtru tehniskā apkalpošana) gan no ārpuses, gan no iekšpuses. Tīrīšanai ir jāizmanto mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

Uzmanību: lerīces tīrīšanas un filtru nomainīšanas normu neievērošana var vest pie ugunsgrēka riskiem. Tātad ir ietecams pieturēties pie ieteiktām instrukcijām. Tiek noraidīta jebukra atbildība par iespējamiem dzinēja bojajumiem, ugunsgrēkiem, kas tika provocēti neatbistošas tehniskās apkalpošanas vai augstāk minēto brīdinājumu neievērošanas dēļ.

Prettauku filtrs

Attēls 2

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detalas var klūt nespodras, bet jebkurā gadījumā to spējas nemainās Noņemt karkasu, kas tur filtru, pagriežot apalos rokturus (g) uz 90°, kas to fiksē pie gaisa nosūcēja.

Aktivo oglu filtrs (Tikai Versijai ar Filtru)

Attêls 3

Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.

Oglu filtrs var būt mazgāts katru otro mēnesi (vai kad filtru piesātināšanās norādīšanas sistēma – ja tādu paredz Jūsu modelis – uzrāda šādu nepieciešamību) karstā ūdenī un tam piemērotos mazgāšanas līdzekļos vai trauku mazgājamā mašīnā pie 65°C (trauku mazgājamās mašīnas gadījumā veikt pilnu mazgāšanas ciklu bez traukiem tajā).

Nonemt üdens pārpaliekas, nebojājot filtru, pēc kā novietot to plītī uz 10minūtēm, uz 100°C, lai to galīgi izžāvētu.

Nomainīt matracīti katru 3.gadu un katru reizi, kad audums ir bojāts.

Montēšana

Novietot matraciti apkrt tauku filtram un nofiksit to artam domtiem blošanas mehnismiem.

Pielietot augšjo kori un piefiks to ar blošanas atsperi.

Nomontšanai r'koties pretj virzien.

Spuldžu nomainišana

Attêls 4

Atvienot ierīci no elektriskās sistēmas.

Uzmanību! Pirms pieskarties spuldzēm, pārliecināties, ka tās ir aukstas.

Nomainīt bojātu spuldzi ar tāda paša veida spuldzi, kā tas norādīts uz īpašību etiketes vai arī kā tas ir norādīts uz pašas spuldzes gaisa nosūcējā.

1. Iznemt aizsardzību, ar plakana skrūvgrieža, vai līdzīga priekšmeta palīdzību.

2. Nomainīt bojātu spuldzi. Izmantot tikai 12V -20W max - G4 halogēna spuldzes, uzmanoties lai neaiztiktu tās ar rokām.

3. Aiztaisīt aizsargu (fiksēšana ar klikški).

Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.
