TENDER 70 - кухонна витяжка ELICA - Безкоштовний посібник користувача

Бренд	Elica
Модель	TENDER 70
Категорія	Витяжка
Тип встановлення	Настінний, зовнішнє відведення або внутрішня рециркуляція
Розміри (Ш x Г x В)	70 см x приблизно 50 см x 60-100 см (телескопічний)
Вага	Приблизно 12 кг
Електроживлення	220-240 В, 50/60 Гц
Споживана потужність	Змінна залежно від швидкості, макс. приблизно 200 Вт
Освітлення	2 галогенові лампи 12 В – 20 Вт макс., тип G4
Кількість швидкостей	4 швидкості + інтенсивний режим (температурна сигналізація)
Керування	Сенсорні клавіші: Світло, Таймер, +/-, світлодіодний дисплей
Таймер	Програмований від 1 до 60 хвилин, автоматичне вимкнення
Жировий фільтр	Металевий мийний, щомісячне очищення (можна в посудомийній машині)
Вугільний фільтр	Опціонально для рециркуляційного режиму, очищення кожні 2 місяці, заміна кожні 3 роки
Індикатор насичення фільтрів	Жировий фільтр (40 год) та Вугільний фільтр (120 год) – скидається
Температурна сигналізація	Вмикає 3-ю швидкість при >65°C, автоматичне повернення
Мінімальна безпечна відстань	50 см (електрична) / 65 см (газова або комбінована)
Рівень шуму	Приблизно 45-65 дБ(А) залежно від швидкості
Матеріал	Нержавіюча сталь (телескопічний димар)
Підключення відведення	Верхній вихід повітря Ø 150 мм (труба не входить у комплект)
Комплект поставки	Кріпильні скоби, дюбелі, гвинти, шаблон для свердління
Ремонтопридатність	Лампи та фільтри доступні; спеціальний кабель живлення (технічна підтримка)
Споживання енергії	Клас енергоефективності не вказано, побутове використання

Часті запитання - TENDER 70 ELICA

Яка мінімальна відстань між витяжкою та плитою?

Для електричної плити мінімальна відстань становить 50 см. Для газової або комбінованої плити – 65 см. Якщо виробник плити вказує більшу відстань, дотримуйтесь її.

Як чистити жировий фільтр?

Металевий жировий фільтр необхідно чистити один раз на місяць. Мийте його вручну неагресивним миючим засобом або в посудомийній машині на низькій температурі та короткому циклі. Увага: миття в посудомийній машині може спричинити зміну кольору, але не впливає на ефективність.

Як замінити лампу витяжки?

Вимкніть витяжку з мережі. Дайте лампам охолонути. Використовуйте маленьку плоску викрутку, щоб відкрити захисну кришку. Замініть несправну лампу на галогенову лампу 12V - 20W max - G4. Не торкайтеся нової лампи пальцями. Закрийте кришку до клацання.

Чи можна використовувати витяжку в режимі рециркуляції без вугільного фільтра?

Ні, для режиму рециркуляції необхідний вугільний фільтр. Якщо ваша витяжка не укомплектована ним, придбайте та встановіть його перед використанням. Вугільний фільтр затримує запахи й потребує періодичного очищення або заміни.

Як налаштувати таймер?

Натисніть клавішу Таймер: на дисплеї з'явиться стандартний час 10 хвилин. Протягом 5 секунд використовуйте клавіші + та -, щоб встановити потрібний час (від 1 до 60 хвилин). Зворотний відлік почнеться автоматично через 5 секунд без дій. Для скасування натисніть Таймер ще раз.

Що означає напис 'Grease Filter' на дисплеї?

Індикація 'Grease Filter' з'являється після 40 годин роботи двигуна. Це означає, що жировий фільтр потрібно очистити. Щоб скинути сигналізацію, натисніть і утримуйте клавішу + протягом 5 секунд, доки повідомлення не зникне.

Чи можна встановити витяжку над газовою плитою?

Так, за умови дотримання мінімальної відстані 65 см між варильною поверхнею та нижньою частиною витяжки. Також забезпечте достатню вентиляцію приміщення, якщо витяжка використовується одночасно з приладами згоряння.

Як увімкнути або вимкнути звуковий сигнал?

Натисніть і утримуйте клавішу Світло протягом 5 секунд. Якщо звуковий сигнал увімкнено, ви почуєте звуковий сигнал і на дисплеї з'явиться 'Snd' на 3 секунди. Якщо вимкнено, 'Snd' з'явиться без звуку. Повторіть дію для зміни режиму.

Що робити при виявленні перегріву витяжкою?

Витяжка оснащена температурною сигналізацією, яка автоматично вмикає 3-ю швидкість, якщо температура навколишнього середовища перевищує 65°C. На дисплеї відображається 'CarE'. Ви можете лише збільшити швидкість. Після зниження температури двигун повертається до попереднього стану.

Як закріпити витяжку на стіні?

Використовуйте шаблон для свердління, що входить у комплект, для розмітки отворів. Просвердліть отвори, вставте дюбелі, закріпіть нижню кріпильну скобу гвинтами 5x45 мм. Підвісьте витяжку, відрегулюйте горизонтальне положення, потім зафіксуйте остаточно. Для димарів закріпіть верхню скобу до стелі. Обов'язково дотримуйтесь інструкцій з експлуатації.

ПОСІБНИК КОРИСТУВАЧА TENDER 70 ELICA

UK Інструкція з монтажу і експлуатації

Чітко дотримуватися приведених в даному керівництві інструкцій. Виробник знімає з себе всяку відповідальність за неполадки, збитки або пожар, що може мати місце при використанні прибору внаслідок невиконання інструкцій, приведених в даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання..

Примітка: деталі, зазначені знаком "(*)" постачаються по спеціальному замовленню лише до деяких моделей, або у випадку необхідності в закупці деталей, які не були поставлені.

Попередження по безпеці

Увага! Не під'єднувати пристрій до електромережі поки установка повністю не завершена.

Перед виконанням будь-якої операції по чистці або ремонту, відключити ковпак від електромережі, виймаючи вилку або відключаючи основний вимикач приміщення.

Обладнання не призначено для використання з боку дітей або людей з обмеженими фізичними можливостями сприйняття або розумовими і з відсутністю досвіду і знань, за винятком випадків коли вони знаходяться під наглядом або навчені використовувати обладнання людиною, що відповідає за їх безпеку.

Не допускайте дітей до приладу без нагляду обладнання.

Не використовуйте витяжку, якщо решітка неправильно змонтована витяжний ковпак без правильно вмонтованої решітки!

Витяжка не повина використовуватись як опорна поверхня, лише у випадках коли ясно про це сказано.

В випадку використання витяжки разом з іншими пристроями на газі або інших горючих, приміщення має мати достатню вентиляцію. Повітря, що всмоктується не має бути направлено в витяжний канал, який використовується для викиду димів від роботи пристроїв на газі або інших горючих.

Суворо забороняється готувати удалить їжу під вогнем.

Використання вільного вогню є шкідливим для фільтрів і може викликати пожежу, отже необхідно уникати його використання у будь-якому випадку.

Смаження має відбуватися під контролем, щоб уникнути займання розігрітої олії.

Відкриті частини можуть сильно нагріватися коли використовуються разом з приладами для варіння.

Що ж стосується використання технічних правил та правил безпеки для викиду димів, то необхідно чітко дотримуватись нормативів, передбачених місцевими інстанціями.

Чищення витяжки має регулярно проводитися, як всередині, так і назовні (НЕ МЕНШЕ ОДНОГО РАЗУ НА МІСЯЦЬ, в будь-якому випадку виконувати всі інструкції, що описані в цьому керівництві).

Недотримання норм очищення витяжки та заміни і очищення фільтрів може викликати ризик пожежі.

не використовуйте і не залишайте без вірно вмонтованих ламп у зв'язку з можливим ризиком удару електричним струмом.

Не несеться жодної відповідальності за несправності, ушкодження та пожежі нанесені пристрою, що є наслідком недотримання порад, поданих в даній інструкції.

Даний виріб промаркований відповідно до Європейської директиви 2002/96/EC, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров'я людини, котрі могли б мати місце в протилежному випадку.

Символ на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів. Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб.

Використання

Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні або в фільтруючому режимі з рециркуляцією повітря.

Режим рециркуляції

Витяжка має один верхній вихід повітря В для виводу диму назовні (вивідна труба і хомути кріплення не входять в комплект поставки).

Увага! Якщо витяжка обладнана вугільним фільтром, обов'язково зніміть його.

Фільтруючий тип

Якщо вивід диму і пару на зовню неможливо, ви можете користуватися ковпаком в фільтруючому режимі, встановлюючи вугільний фільтр і дефлектор F на кронштейні G. Таким чином очищене від димових парів повітря повертається в приміщення через верхню решітку H і вивідну трубу, під'єднану до верхнього вивідного отвору B за допомогою з'єднуючого кільця, встановленого на дефлекторі F (вивідна труба і хомути кріплення не входять в комплект поставки).

Увага! Якщо витяжка не обладнана вугільним фільтром, замовте та встановіть його перед використанням.

Моделі ковпаків без моторного блоку можуть працювати лише в одному режимі відводу повітря назовні, тому повинні бути під'єднані до зовнішньої витяжної установки (не входить в поставку).

Інструкції щодо під'єднання постачаються з периферійним обладнанням.

Інсталяція

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50см, у випадку електричних плит, та 65см, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, якщо вказуються в інструкції з інсталяції газової плити.

Під'єднання до електромережі

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

Увага! перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно.

Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замовте його у службі технічного обслуговування.

Інсталяція

Перед початком монтажу:

• Перевірте щоб розміри придбаного Вами виробу підходили до вибраного місяця його монтажу.

- Для полегшення інсталяції рекомендуємо тимчасово зняти фільтри – жировловлювачі і інші комплектуючі, зняття і повторна інсталяція котрих, допускається і описується в даному тех. керівництві.

Ці комплектуючі знову встановлюються на свої місця по закінченню монтажу ковпака.

Опис порядку їх зняття дивіться у відповідних розділах.

- Зніміть вугільний фільтр/и якщо він/вони присутні (дивитись також відповідний розділ). Фільтр/и знову встановлюються якщо Ви хочете використовувати ковпак в режимі рециркуляції.

- Перевірити щоб всередині ковпака не залишалося предметів, поміщених туди на час його транспортування (наприклад, пакетиків з шурупами, листів гарантії і т.п.), якщо вони є, вийміть їх і збережіть.

- Якщо можливо, від'єднайте і відсуньте кухонні меблі, що знаходяться під ковпаком і навкруги зони його інсталяції, для забезпечення більш вільного доступу до стелі/стін де ковпак буде прикріплений. Якщо це неможливо якомога ретельніше захистіть меблі і інші предмети на час монтування. Виберіть рівну поверхню, накрийте її захисним покриттям і розмістіть на ній ковпак і деталі для кріплення.

- Для підключення ковпака до електричної мережі відключіть напругу на загальному електричному щітку вашого будинку.

- Також перевірте щоб поряд із зоною монтажу ковпака (в зоні, доступній також після монтажу ковпака) знаходилася мережева резетка і отвір для димоходу, який виводить дим на вулицю (лише в режимі відводу).

- Виконати всі необхідні роботи (наприклад: встановлення мережевої резетки і/або виконання отвору для димової труби).

В комплект витяжки входять шурупи для кріплення, розраховані на більшість типів стін/стель. Проте необхідно звернутися до кваліфікованого техніка для перевірки придатності матеріалів в залежності від типу стіни чи стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.

Установка моделі для кріплення до стіни Мал.5

1. Олівцем накреслити лінію на стінці до стелі, яка відповідає середині, що полегшить операції з встановлення.
2. Прикласти схему свердління до стінки: розмістити схему свердління таким чином, щоб середня лінія, накреслена на ній, відповідала попередньо накресленій середній лінії на стінці, а нижня сторона схеми відповідала нижній стороні ковпака.
3. Прикласти нижній опорний кронштейн до схеми свердління, так щоб вона співпала з заштрихованим прямокутником, помітити два зовнішні отвори та просвердлити їх.

Примітка: Просвердлити всі отвори вказані на шаблоні: 2 верхні служать для того, щоб навісити ковпак, а нижні отвори (в основному 1 центральний або бокові) служать для остаточного кріплення та безпеки.

Зняти схему свердління, вставити дюбелі в стінку та закріпити 2 шурупами 5 x 45 мм опорний кронштейн ковпака.

1. Прикласти опорний кронштейн камінів „G“ до стіни, що прилягає до стелі, використовуючи його у якості схеми свердління (при наявності, невеличка щілина на кронштейні має співпасти з попередньо накресленою на стіні лінією), позначити олівцем 2 отвори, просвердлити їх ((Ø8мм) і вставити 2 дюбеля.
2. Прикріпити опорний кронштейн до стіни за допомогою 2 шурупів 5 x 45 мм.
3. Навісити ковпак на нижній кронштейн.
4. Відрегулювати відстань ковпака від стіни.
5. Відрегулювати по горизонталі ковпак.

6. Остаточно закріпити ковпак до стіни (ОБОВЯЗКОВО!!!).

7. Під'єднати трубу (труба і хомути для фіксації не входять у комплект, їх потрібно купити) для відводу випарів до з'єднувального кільця, розміщеного зверху двигуна усмоктування.

Інший край труби повинен бути під'єднаний до механізму викиду випарів назовні у випадку використання ковпака у режимі виводу повітря. У випадку, коли потрібно використовувати ковпак у режимі рециркуляції, закріпити на опорному кронштейні каміну G дефлектор F і під'єднати інший край труби до з'єднувального кільця, розміщеного на дефлекторі.

1. Виконати електричне з'єднання.
2. Вставити каміни та закріпити їх зверху 2 шурупами (12a) до опорного кронштейну „G“ (12b).
3. Вставте нижню секцію каміну, щоб вона повністю закрила всмоктувальний вузол та зайшла на своє місце зверху ковпака.

Встановити знову рамку вугільного фільтру та жировий/ї фільтр/и і перевірити справність роботи ковпака.

Опис ковпака

Мал. 1

1. Панель управління
2. Фільтр затримки жиру
3. Ручка відчеплення фільтру затримки жиру
4. Галогенна лампа
5. Відвідний екран
6. Телескопічний камін
7. Вивід повітря (тільки в режимі рециркуляції)

Функціонування

Використовуйте інтенсивну швидкість у випадку особливо високої концентрації кухонних парів. Рекомендуємо включити витяжку за 5 хвилин до початку готування їжі і залишити його включеним на протязі 15 хвилин після закінчення готування їжі.

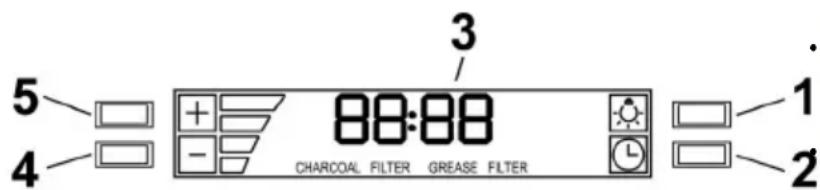

Панель управління

1. Кнопка світла

• Натиснути кнопку щоб увімкнути світло «високої інтенсивності» (попередній стан світла OFF).
• Натиснути кнопку щоб увімкнути світло «низької інтенсивності» (попередній стан світла ON).
• Натиснути кнопку щоб вимкнути світло (попередній стан світла ON).

2. Кнопка Таймер

• Виставлений по замочуванню час – 10 хвилин і його можна регулювати від 1 до 60 хвилин.
• Після того як ви натиснули кнопку "Timer", система переходить у режим налаштувань і ви можете регулювати час у зворотному відліку таймеру, використовуючи кнопки "+" і "-" протягом 5 секунд.
• Якщо протягом 5 секунд після натискання кнопки «Timer» чи встановлення часу не буде виконана ніяка дія, почнеться зворотній відлік..
• Під час налаштування "Timer" кнопки "+" і "-" служать для програмування на час та не змінюють швидкість двигуна.
• Щоб відмінити зворотний відлік необхідно натиснути на кнопку "Timer".

3. Дисплей

• Відображає режим витяжки.
- Коли витяжка не працює дисплей буде освітлений слабким світлом.
Натискуючи на будь-яку кнопку дисплей освітиться інтенсивним світлом.
- Коли витяжка працює дисплей буде освітлений яскравим світлом.
Якщо не натискати ні на яку кнопку протягом 1 хвилини, освітлення дисплея повернеться до слабкого світла.

4. “-” Кнопка зменшення швидкості / OFF

• Ця кнопка служить для зменшення швидкості двигуна та для вимкнення витяжки.
- Двигун вимкнеться натискуючи на кнопку “-”, якщо витяжка працює на 1й швидкості.
- Якщо двигун працює на 2й швидкості та натиснути на кнопку “-” - двигун перейде у 1у швидкість.
- Якщо двигун працює на 3й швидкості та натиснути на кнопку “-” - двигун перейде у 2у швидкість.
Якщо двигун працює на 4й швидкості та натиснути на кнопку “-” - двигун перейде у 3у швидкість.
Якщо двигун вимкнений та натиснути на кнопку “-”, освітиться дисплей.

5. “+” Кнопка збільшення швидкості / ON

• Ця кнопка служить для збільшення швидкості двигуна та для вмикання витяжки.
• Двигун увімкнеться, натискуючи на кнопку “+”, якщо витяжка вимкнена OFF.
- Якщо двигун працює на 1й швидкості та натиснути на кнопку "+" - двигун перейде у 2у швидкість.
- Якщо двигун працює на 2й швидкості та натиснути на кнопку "+" - двигун перейде у 3у швидкість.

• Якщо двигун працює на 3й швидкості та натиснути на кнопку "+" - двигун перейде у 4у швидкість.
• Якщо двигун працює на 4й швидкості та натиснути на кнопку "+" - пролунає зумер.

Програмування Годинника

• Годинник може бути налаштований в будь-який час за винятком коли активований таймер.
• Годинник можна відображати у форматі 12 годин від 1:00 до 12:59.
• Годинник встановлюється натискуючи кнопку "Timer" та утримуючи її протягом 3 секунд, після чого можна натискати кнопки "+" і "-" для регулювання часу.
- Користувач може збільшити / зменшити годину з кроком 1 хвилина, але якщо натискати та утримувати кнопки “+”/”-“ протягом 1 секунди збільшення / зменшення відбудеться з кроком 5 хвилин.
Під час цієї операції блок управління округлює години до найближчих 5 хвилин.
- Щоб закінчити встановлення години необхідно натиснути на кнопку "Timer".
• Після того як протягом 1 хвилини не буде натиснута жодна кнопка, блок управління приймає встановлене значення та додає до нього 1 хвилину і починає відлік.

Сигналізація насичення Жирового Фільтру (Опція)

• Після того як двигун пропрацював 40 годин на дисплеї з'явиться напис "Grease Filter", якщо двигун ввімкнутий.
Коли цей напис з'являється на дисплеї, встановлений фільтр необхідно помити.
- Для того щоб скинути сигналізацію жирового фільтру, користувач повинен натиснути на кнопку «+» та утримувати її протягом 5 секунд, після чого сигналізація “Grease Filter” зникне та дисплей покаже робочий стан.

Сигналізація насичення Вугільного Фільтру (Опція)

• Після того як двигун пропрацював 120 годин на дисплеї з'явиться напис "Charcoal Filter", якщо двигун ввімкнутий. Коли з'являється ця сигналізація на дисплеї необхідно замінити чи відновити вугільний фільтр.
• Для того щоб скинути сигналізацію вугільного фільтру, користувач повинен натиснути на кнопку «-» та утримувати її протягом 5 секунд, після чого сигналізація “Charcoal Filter” зникне та дисплей покаже робочий стан.

Підключення / Відключення акустичного сигналу

• Звукові сигнали можна підключати чи відключати натискуючи на кнопку "Світло" та утримуючи її протягом 5 секунд.
• Якщо звуковий сигнал підключений, повинен пролунати звук та з'явитися символ "Snd" протягом 3 секунд на дисплеї.

Якщо звуковий сигнал відключений, символ "Snd" з'явиться на дисплеї протягом 3 секунд та не пролунає звук.

Підключення / Відключення сигналізації Вугільного Фільтру (Режим Рециркуляції)

• Підключення та відключення сигналізації насичення вугільного фільтру встановлюється натиском одночасно кнопок «-» і «+» протягом 5 секунд.
  • Підключення чи відключення повинно виконуватися з двигуном та лампочками у стані OFF.
• Коли сигналізація Вугільного Фільтру відключена також і відключений аварійний сигнал.

Аварійний сигнал температури

• Витяжка обладнана температурним давачем, котрий активує двигун на 3й швидкості у випадку коли температура навкруги витяжки занадто висока (вище 149° F чи 65° C).
• Якщо двигун вимкнений (OFF), або на 1й швидкості, та спрацює аварійний сигнал, двигун автоматично почне працювати на 3й швидкості та на дисплеї з'явиться напис "CarE".
  • Під час такого стану користувач може лише збільшити швидкість двигуна.
• Коли температура знизиться нижче рівня спрацювання аварійного сигналу, двигун повернеться в попередній до аварійного сигналу стан.

Догляд

Увага! Перед будь-якою операцією чистки чи обслуговування, від'єднайте витяжку від електромережі, витягуючи вилку або відключаючи головний вимикач житла.

Чистка

Витяжка має чиститись часто і як зовні так і в середині (по крайній мірі з такою ж періодичністю як і догляд за фільтрами для затримання жирів). Для чистки використовуйте спеціальну серветку, намочену нейтральним рідким миючим засобом.

Не використовуйте засоби що мають абразивні материали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Увага: Не виконання правил чищення і заміни фільтрів може привести до ризику виникнення пожежі. Тому рекомендуємо дотримуватись приведених інструкцій.

Знімається всяка відповідальність в зв'язку з можливими ушкодженнями двигуна і пожежами, що виникли внаслідок невірного ремонту або не виконання вищеописаних попереджень.

Фільтр затримки жирів

Мал. 2

Повинен чиститися один раз в місяць (або коли система індикації переповнення фільтрів, якщо є у вашій моделі, вказує на дану необхідність), з використанням неагресивних миючих засобів вручну або в посудомиючій машині при низькій температурі і короткому циклі.

При митті в посудомиючій машині може мати місце деяке знебарвлення фільтру,проте його фільтруючі характеристики залишаються незмінними.

Знімить опорну раму під фільтр, повертаючи на 90° рукоятки (g), які прикріплюють його до ковпака.

Вугільний фільтр (тільки в режимі рециркуляції)

Мал. 3

Вбирає неприємні запахи кухні.

Вугільний фільтр можна мити кожні два місяці (або коли система індикації переповнення фільтрів, якщо є у вашій моделі, вказує на дану необхідність) в теплій воді з відповідними миючими засобами або в посудомиючій машині при температурі 65°C (в останньому випадку, виконайте повний цикл миття без посуду всередині посудомиючої машини).

Злити надлишкову воду без пошкодження фільтру, після чого знову поставити його у духовку на 10 хв. при 100° для повного осушування.

Подушку міняти раз на три роки, або ж кожного разу, коли тканина виявляється пошкодженою.

Інсталяція

Встановити подушку навкруг жирового фільтру та закріпити її за допомогою відповідних блокуючих механізмів.

Накласти верхню кришку та закріпити її блокуючою пружиною.

Для зняття виконати операції в зворотному напрямку.

Заміна Ламп

Мал. 4

Відключити прилад від електромережі.

Увага! Перш ніж торкати лампи необхідно впевнитися що вони охололи.

Замінити пошкоджену лампочку на нову такого ж типу, як зазначено на етикетці, або поруч з лампочкою на витяжці.

1. Вийміть захисний елемент за допомогою невеликої викрутки або подібного інструменту.

2. Замініть перегорілу лампу. Використовуйте для цього лише галогенні лампи на 12V -20W макс - G4, не доторкуючись до них руками.

3. Закрийте плафон (кріплення засувкою).

Якщо система підсвітки не працює, перевірте вірну установку ламп в гнізда, перед тим як звертатися до центру технічної допомоги.
