Marka	Elica
Model	TENDER 70
Kategori	Davlumbaz
Montaj Tipi	Duvara montaj, dış tahliye veya iç devridaim
Boyutlar (G x D x Y)	70 cm x yaklaşık 50 cm x 60-100 cm (teleskopik)
Ağırlık	Yaklaşık 12 kg
Elektrik Beslemesi	220-240 V, 50/60 Hz
Güç Tüketimi	Hıza bağlı olarak değişir, maks. yaklaşık 200 W
Aydınlatma	2 adet halojen lamba 12V – 20W maks, tip G4
Kademe Sayısı	4 hız + yoğun fonksiyon (sıcaklık alarmı)
Kumanda	Dokunmatik tuşlar: Işık, Zamanlayıcı, +/-, LED ekran
Zamanlayıcı	1-60 dakika arası programlanabilir, otomatik durma
Yağ Filtresi	Metalik yıkanabilir, aylık temizlik (bulaşık makinesinde yıkanabilir)
Aktif Karbon Filtre	Devridaim versiyonu için isteğe bağlı, 2 ayda bir temizlenebilir, 3 yılda bir değiştirilir
Filtre Doygunluk Göstergesi	Yağ Filtresi (40s) ve Karbon Filtre (120s) – sıfırlanabilir
Sıcaklık Alarmı	65°C üzerinde 3. hızı devreye alır, otomatik geri dönüş
Minimum Güvenlik Mesafesi	50 cm (elektrikli) / 65 cm (gaz veya karma)
Ses Seviyesi	Yaklaşık 45-65 dB(A) hıza bağlı
Malzeme	Paslanmaz çelik (teleskopik baca)
Tahliye Bağlantısı	Üst hava çıkışı Ø 150 mm (boru dahil değildir)
Verilen Aksesuarlar	Montaj braketleri, dübeller, vidalar, delme şablonu
Onarılabilirlik	Ampuller ve filtreler erişilebilir; özel güç kablosu (teknik destek)
Enerji Tüketimi	Enerji sınıfı belirtilmemiş, ev tipi kullanım

Sık sorulan sorular - TENDER 70 ELICA

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Elektrikli ocak için minimum mesafe 50 cm'dir. Gazlı veya karma ocak için 65 cm'dir. Ocak üreticisi daha büyük bir mesafe belirtmişse, buna uyunuz.

Yağ filtresi nasıl temizlenir?

Metal yağ filtresi ayda bir temizlenir. El ile agresif olmayan bir deterjanla veya bulaşık makinesinde düşük sıcaklıkta ve hızlı programda yıkanabilir. Dikkat: bulaşık makinesinde yıkama renk solmasına neden olabilir, ancak etkinliğini etkilemez.

Davlumbazın ampulü nasıl değiştirilir?

Önce davlumbazın fişini çekin. Lambaların soğumasını bekleyin. Koruyucu kapağı açmak için küçük bir düz tornavida kullanın. Arızalı ampulü 12V - 20W maks - G4 halojen lamba ile değiştirin. Yeni ampule parmaklarınızla dokunmayın. Kapağı yerine oturtarak kapatın.

Davlumbazı karbon filtre olmadan devridaim modunda kullanabilir miyim?

Hayır, devridaim versiyonu monte edilmiş bir aktif karbon filtre gerektirir. Davlumbazınızda yoksa, kullanmadan önce satın alıp takmalısınız. Karbon filtre kokuları tutar ve periyodik olarak temizlenmeli veya değiştirilmelidir.

Zamanlayıcı nasıl ayarlanır?

Zamanlayıcı tuşuna basın: varsayılan 10 dakika görüntülenir. 5 saniye içinde, istediğiniz süreyi ayarlamak için + ve - tuşlarını kullanın (1-60 dakika arası). 5 saniye işlem yapılmazsa geri sayım otomatik başlar. İptal etmek için tekrar Zamanlayıcı'ya basın.

Ekranda 'Grease Filter' yazısı ne anlama geliyor?

'Grease Filter' uyarısı motorun 40 saat çalışmasından sonra görünür. Bu, yağ filtresinin temizlenmesi gerektiği anlamına gelir. Alarmı sıfırlamak için, mesaj kaybolana kadar + tuşunu 5 saniye basılı tutun.

Davlumbaz gazlı ocağın üzerine monte edilebilir mi?

Evet, ocak yüzeyi ile davlumbazın en alt kısmı arasında en az 65 cm mesafe bırakarak. Ayrıca, davlumbaz yanma cihazlarıyla aynı anda kullanılıyorsa odanın yeterli havalandırması olduğundan emin olun.

Sesli sinyal nasıl etkinleştirilir veya devre dışı bırakılır?

Işık tuşuna 5 saniye basılı tutun. Sesli sinyal etkinse bir bip sesi duyulur ve 'Snd' 3 saniye görüntülenir. Devre dışıysa 'Snd' bip sesi olmadan görüntülenir. Geçiş yapmak için işlemi tekrarlayın.

Davlumbaz aşırı ısınma algılarsa ne yapmalıyım?

Davlumbaz, ortam sıcaklığı 65°C'yi aştığında otomatik olarak 3. hızı etkinleştiren bir sıcaklık alarmı ile donatılmıştır. Ekranda 'CarE' görüntülenir. Sadece hızı artırabilirsiniz. Sıcaklık düştüğünde motor önceki durumuna döner.

Davlumbaz duvara nasıl monte edilir?

Delişleri işaretlemek için verilen delme şablonunu kullanın. Delin, dübelleri takın, alt destek braketini 5x45mm vidalarla sabitleyin. Davlumbazı asın, yataylığı ayarlayın, ardından kesin olarak sabitleyin. Bacalar için üst braketi tavana sabitleyin. Kesinlikle kılavuzdaki talimatlara uyun.

KULLANIM KILAVUZU TENDER 70 ELICA

TR Montaj ve kullanım talimatları

TR - Montaj ve kullanım talimatları

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yar alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.

Not: “(*)” ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

Dikkat

UYARI! Kurulum işlemi tamamlanıncaya kadar cihazı fişe takmayın.

Her türlü temizlik veya bakım işleminden önce, davlumbazın fişini çekmek veya evin ana şalterine olan bağlantısını kesmek suretiyle davlumbazın elektrik bağlantısını kesin.

Cihaz, gözetim altında bulunmadıkları veya güvenliklerinden sorumlu bir şahıs tarafından cihazın kullanımıyla ilgili eğitim almadıkları sürece, çocuklar veya yetersiz fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi eksikliği olan şahıslar tarafından kullanılacak şekilde tasarlanmamıştır.

Çocuklar, cihazla oynamadıklarından emin olmak için izlenmelidir.

Rahatsız edici bir sürtünme sesi duyulmaksızın takılan davlumbazları asla kullanmayın!

Davlumbaz, özellikle belirtilmedikçe ASLA destek yüzeyi olarak kullanılmamalıdır.

Mutfak davlumbazı, diğer yanma gazları veya yakıtları kullanan cihazlarla birlikte kullanıldığında oda yeterli şekilde havalandırılmalıdır.

Emilen hava, gaz veya diğer yakıtları yakan cihazların ürettiği dumanların atılması için kullanılan bir boruya verilmemelidir.

Davlumbazın altında alevli pişirme kesinlikle yasaktır.

Açığa çıkan alevlerin filtrelere zarar vermesi ve yangın riski açısından açık alevden sakının.

Her türlü kızartma, yağın aşırı kızmasını ve alevlenmesini engelleyecek şekilde dikkatle yapılmalıdır.

Erişilebilir parçalar, pişirme cihazarı ile kullanıldıklarında sıcak olabilirler.

Duman tahliyesi için kabul edilen teknik ve güvenlik önlemler söz konusu olduğunda, yetkili makamlar tarafından sunulanları yakından takip etmek önemli bir husustur.

Davlumbaz, hem içten hem dıştan düzenli olarak temizlenmelidir (AYDA EN AZ BİR DEFA, bu el kitabında sunulan bakım talimatları ile uyum içinde ilerlemek için gereklidir).

Davlumbaz ve filtre ile ilgili talimatlara uyulmaması yangın riskine neden olur.

Olası elektrik şoklarından kaçınmak için lamba düzgün biçimde takılmadan davlumbazı kullanmayın veya bu durumda bırakmayın.

Üretici, bu el kitabında yer alan talimatlara uyulmamasından kaynaklanan cihaz arızaları, hasarları ve yangınlara karşı sorumluluk kabul etmez.

Bu cihaz, 2002/96/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştır. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

■ sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın.

Kullanım

Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır.

Aspiratörlü model

Davlumbazön üst tarafönda, dumanön döşarö çökmasö için bir hava çököşö (B) bulunmaktadır (çökös borusu ve boru tespit kelepçeleri verilmemiştir).

Dikkat! Cihazla birlikte karbon filtre (monte edilmiş veya kit olarak) verilmediği takdirde, sipariş edilmelidir.

Filtreli model

Yemek dumanları ve buhar dışarı atılamadığında davlumbaz, destek/braket (G) üzerine aktif bir karbon filtre ve deflektör (F) takılarak filtreli olarak kullanılabilir, duman ve buhar, hava çıkışının (B) üstüne bağlanan bir çıkış borusu ve deflektöre (F) monte edilen bağlantı halkası aracılığıyla üst izgarada (H) geri dönüştürülür (çıkış borusu ve bağlantı boru tespit kelepçeleri verilmemiştir).

Dikkat! Cihazla birlikte karbon filtre verilmediği takdirde, sipariş edilmelidir ve yerine takılmalıdır.

Emme motoru olmayan modeller yalnızca aspiratör modunda çalışırlar, bu modeller harici bir emme cihazına bağlanmalıdır (verilmemiştir).

Bağlantı talimatları dış emme ünitesiyle birlikte verilmiştir.

Kurulum

Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile ocak davlumbazının en alçak kısmı arasındaki minimum mesafe, elektrikli ıstıcılardan 50 cm, gaz veya gazla-elektrikle çalışan ocaklardan 65 cm'den az olmamalıdır.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Elektrik bağlantısı

Ana güç kaynağı davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fışı yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısının tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın.

Uyarı: Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin. Davlumbaz özel bir elektrik kablosuna sahiptir; Bu kablonun hasar görmesi durumunda yetkili teknik servise başvurun.

Montaj

Kurulum işlemine başlamadan once dikkat etmeniz gereken noktalar:

• Satın almış olduğunuz ürünün kurmak istediğiniz yerle aynı ölçüde olması
• Kurulum işlemini kolaylaştırmak için yağ filtrelerini ve diğer sökülebilen parçaları geçici olarak çıkartılması. Bu işlemi önceki bölümlerde anlatılmış olan şekilde yapabilirsiniz.
  Kurulum işlemi tamamlandıktan sonra bu parçaları yeniden yerleştiriniz.
• Eğer verilmiş ise aktif karbonlu filtreyi veya filtreleri çıkartınız (bunun için ilgili bölümü okuyunuz). Bu parçaları ancak davlumbazi filtreli model ile kullanacaksanız yeniden yerleştiriniz.
• Taşınma sırasında davlumbazın içinde kalmış olabilecek vida ve garanti kağıdı gibi yabancı cisimlerin bulunmamasına dikkat ediniz. Aksi taktirde bunları çıkartıp saklayınız.
• Eğer mümkünse kurulum yerinin altında veya oraya yakın bulunan ev eşyalarını kaldırınız. Bu şekilde davlumbazı yerleştireceğiniz tavana veya duvara daha rahat ulaşabilirsiniz. Aksi taktirde mumkun olduğu kadar ev eşyalarını ve kurulum işlemi boyunca zedelenebilecek diğer parçaları üstlerini kaplayarak koruyunuz. Davlumbazı ve ek parcaları koymak üzere düz bir yüzey seçiniz ve üzerini kaplayınız.
• Evin ana şalterine bağlı olan davlumbazın elektrik bağlantısını kesiniz.
• Davlumbazın kurulacak olan yere yakın (ve davlumbazı kurduktan sonra da) bir prizin olmasına ve bir aspiratörlü model kullanılacaksa bir çıkış borusunun takılma imkanı olmasına dikkat ediniz.
• Gereken tüm duvar islemlerini (elektrik prizi ve/veya çıkış borusunun geçişi icin bir delik gibi işlemleri) gerçekleştiriniz.

Davlumbazın birçok duvar/tavan tipinde sıkılmasını sağlamak üzere geniş dübeller verilmiştir. Bununla birlikte, ehil bir teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu onaylamalıdır. Duvar/tavan davlumbazın ağırlığını taşıyacak güçte olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye monte etmeyiniz. Yalnızca duvara monte ediniz.

Duvar tipi montajı:

Şekil 5

1. Merkezi işaretlemek üzere duvara kalemlle tavana kadar uzayan bir çizgi çiziniz. Bu kurulum işlemini kolaylaştıracaktır.
2. Delme şablonunu duvarın üzerine yerleştiriniz: delme şablonunun üzerinde basılı olan dikey orta çizgi duvara çizilen orta çizgiye, delme şablonunun alt kenarı da davlumbazın alt kenarına karşılık gelmelidir.
3. Çizilmiş olan dikdörtgenle üst üste gelecek şekilde alt destek braketini delme şablonuna dayayınız, 2 dış deliği işaretleyiniz ve deliniz.
   Not: Şablonun üzerinde bulunan tüm delikleri açınız: üst 2 delik davlumbazı yerleştirmek içindir, alt delikler ise (normalde 1 merkezi veya daha fazla yan delik) son montaj ve emniyet içindir.
   Delme şablonunu çıkartınız, duvar dübellerini takınız ve 2 adet 5×45 mmlik vida ile davlumbazın destek braketini sabitleştiriniz.
4. “G” baca destek braketini tavanla birleştiği noktada duvara monte ediniz, destek braketini delme şablonu (varsa, desteğin üzerindeki küçük yuva önceden duvara çizilmiş olan çizgiyle denk gelmelidir) olarak kullanıp, iki noktayı kalemlle işaretleyiniz. Delikleri açıp (08 mm) 2 adet dübel takınız.
5. Baca destek braketini duvara 2 adet 5×45mmlik vida ile sabitleştiriniz.
6. Davlumbazı alt brakete takınız.
7. Davlumbaz ve duvar arasındaki mesafeyi ayarlayınız.
8. Davlumbazın yatay konumunu ayarlayınız.
9. Davlumbazı kalıcı olarak duvara sabitleştiriniz (BU MECBURİDİR!!).
10. Dumanın tahliyesi için, emme motor ünitesinin üzerinde yer alan bağlantı halkasına bir boru (boru ve boru kelepçeleri cihazla birlikte verilmemiştir, ayrıca satın alınması gerekir) bağlayınız.
    Davlumbaz aspiratör modunda kullanılacaksa, bacanın diğer ucu dumanı dışarı atan bir cihaza bağlanmalıdır. Davlumbaz filtreli modunda kullanılacaksa, F deflektörünü G baca destek braketine sabitleştirerek borunun diğer ucunu F deflektörün üzerindeki bağlantı halkasına bağlayınız.
11. Elektrik bağlantısını açınız.
12. Bacaları takınız ve 2 adet vida ile (12a) "G" baca destek braketine sabitleştiriniz (12b).
13. Aspiratör ünitesini kapatacak şekilde ve davlumbazın üstüne yerleşene kadar bacanın alt kısmını kaydırınız.
    Karbon filtre kafesini ve yağ filtrelerini yeniden monte edip, davlumbazın düzgün çalışıp çalışmadığını kontrol ediniz.

Davlumbazın tanımı

Şekil 1

1. Kumanda tablosu
2. Yağ filtresi
3. Yağ filtresi serbest bırakma kolu
4. Halojen lamba
5. Buhar ekranı
6. Teleskopik boru
7. Hava çıkışı (yalnızca filtreli modeller için)

Çalıştırma

Mutfakta aşırı buhar oluşması halinde yüksek emme hızından yararlanınız. Yemek pişirmeye başlamadan önce ocak davlumbazı emme ünitesinin 5 dakika açık tutulması, pişirme esnasında ve pişirme işlemi sona erdikten sonra ise 15 dakika daha çalışır durumda bırakılması önerilir.

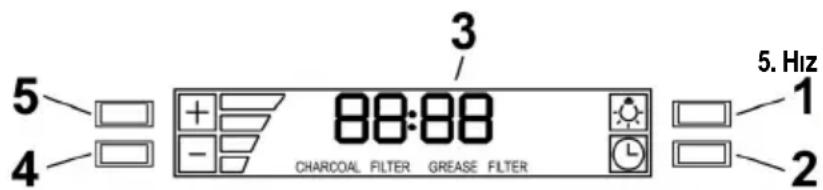

Kontrol panosu

1. Işık düğmesi

• Işığı “yüksek derece”de kullanmak için düğmeye basınız (bir önceki konum OFF ışık).
• Işığı "alçak derece"de kullanmak için düğmeye basınız (bir önceki konum ON ışık).
• Işığı söndürmek için düğmeye basınız (bir önceki konum ON ışık).

2. Timer (zamanlama) düğmesi

• Ayarlı olan süreç 10 dakikadır ve 1 ile 60 dakika arası kurulabilinir.
• “Timer” düğmesine basıldıktan sonra, sistem ayarlama moduna geçer ve kullanıcı 5 saniye içinde "+" ve "-" düğmelerini kullanarak timerin geriye sayım sürecini ayarlayabilir.
• Timer fonksiyonununda veya süreç ayarında 5 saniye içinde yeni ayar yapılmadıysa geriye sayım başlar.
• Timerin ayarında “+” ve “-” düğmeleri süreç için kullanılır ve motorun hızını değiştirmez.
• Geriye sayım başlayınca "Timer" düğmesine basarak bu işlem ertelenebilir.

3. Display (gösterge)

• Davlumbazın durumunu gösterir.
- Davlumbaz çalışmadığı zaman gösterde az bir ışıkla yanar.

• Herhangi bir düğmeye basıldığı zaman gösterge kuvvetli bir ışıkla yanar.
  1 dakika içinde hiçbir düğmeye basılmazsa gösterge yeniden az bir ışıkla yanar.

4. Hız azaltma / OFF düğmesi “-”

• Bu düğme hızı azaltmak ve davlumbazı kapatmak içindir.
• Davlumbaz 1inci hızda çalışıyorsa “-” düğmesine basarak motor söndürülür.
• Motor 2inci hızda çalışıyorsa “-” düğmesine basarak motor 1inci hıza geçer.
• Motor 3üncü hızda çalışıyorsa “-” düğmesine basarak motor 2inci hıza geçer.
• Motor 4üncü hızda calışıyorsa “-” düğmesine basarak motor 3üncü hıza geçer.
• Motor çalışmıyorsa “-” düğmesine basılarak gösterge yanar.

5. Hız arttırma / ON düğmesi “+”

• Bu düğme hızı arttırmak ve davlumbazı çalıştırmak içindir.
• Davlumbaz OFF konumundaysa “+” düğmesine basarak motor çalışır.
• Motor 1inci hızda çalışıyorsa “+” düğmesine basarak motor 2inci hıza geçer.
• Motor 2inci hızda çalışıyorsa “+” düğmesine basarak motor 3üncü hıza geçer.
• Motor 3üncü hızda çalışıyorsa “+” düğmesine basarak motor 4üncü hıza geçer.
• Motor 4üncü hızda çalışıyorsa ve “+” düğmesine basılırsa “bip” diye bir ses duyulur.

6. Clock (saat) ayari

• Timer fonksiyonu dışında saat ayarı her zaman yapılabilinir.
• Saat 12 saatlik modunda, 1:00 ile 12:59 zaman sürecinde ayarlanabilir.
• 3 saniye boyunca "Timer" düğmesine basarak ve daha sonra "+" ile "-" düğmelerine basarak saatin ayarı yapılır.
• Kullanıcı saati 1 dakika atlayarak azaltabilir veya arttırabilir, fakat “+” ve “-” düğmelerine 1 saniye boyunca basarsa azaltma/arttırma 5 dakika atlayarak gerçekleşir.
  Bu işlem boyunca kontrol en yakın 5 dakika içinde ayarlar.
• "Timer" düğmesine basarak kullanıcı saat ayarını durdurabilir.
• Eğer 1 dakika boyunca hiçbir düğmeye basılmıyorsa, kontrol ilk ayarı kabul edip buna 1 dakika ekler ve sayıma başlar.

7. Yağ filtresi doyum göstergesi (opsiyonel)

• Motor 40 saat çalışıktan sonra ve aktif ise "GreaseFilter" yazısı görünür. Bu yazıyı görünce filtrenin temizlenmesi gerekir.
• Yağ filtresinin doyum göstergesini sıfırlamak için, kullanıcı 5 saniye boyunca "+" düğmesine basmalıdır. "GreaseFilter" yazısı silinir ve gösterge ürünün çalıştığını gösterir.

8. Sesli uyarının başlatma/söndürülmesi

• 5 saniye boyunca "Luce" (Işık) düğmesine basarak sesli uyarılar başlatılıp söndürülebilinirler.
• Eğer sesli uyarı aktif ise bir ses duyulmalıdır ve 3 saniye boyunca "Snd" yazısı göstergede okunmalıdır.
• Eğer sesli uyarı aktif değilse 3 saniye boyunca "Snd" yazısı göstergede okunmalıdır ve hiçbir ses duyulmamalıdır.

9. Karbon filtre göstergesinin başlatma/söndürülmesi (Filtreli mod)

• “+” ile “-” düğmelerine 5 saniye boyunca basarak karbon filtresinin doyum gösterge başlatma/söndürme ayarı yapılır.
• Başlatma/söndürme ayarı sadece motor ve ışıkları kapattıktan sonra yapılır (OFF konumu).
• Karbon filtre doyum göstergesi kapalıysa alarm çalışmaz.

10. Aşırı ısı alarmı

• Eğer ısı çok yüksek ise (149° F veya 65 ° C) davlumbaz motorü 3üncü hızda çalışıran bir ısı sensörüyle donanmıştır.
• Eğer motor kapalı veya 1inci hızda çalışıyorsa, ve alarm çalmaya başladıysa, motor otomatik olarak 3üncü hıza geçer ve göstergede “CarE” yazısı okunur.
• Bu işlem boyunca kullanıcı sadece motorün hızını arttırabilir.
• Isı alarm noktasının altına düştüğünde, motor eski konumuna döner.

Bakım

DİKKAT! Herhangi bir bakım işlemini gerçekleştirmeden önce, davlumbazı elektrik şebekesinden ayırınız.

Cihaz bir fiş ve soketle bağlı ise, fiş prizden çekilmelidir.

Temizleme

Davlumbazın içi ve dışı düzenli olarak (en az yağ filtrelerinin bakımı için gerçekleştirdiğiniz sıklıkta) temizlenmelidir.

İllık suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz.

Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Uyarı: Davlumbaza ilişkin temel temizleme talimatlarının yerine getirilmemesi ve filtrelerin değiştirilmemesi yangına neden olabilir.

Bu nedenle, söz konusu talimatlara uymanızı öneririz.

Üretici, uygun olmayan bakımdan veya yukarıda belirtilen güvenlik tavsiyelerine uymamaktan kaynaklanan motor veya yangın hasarı konusunda sorumluluk kabul etmez.

Yağ filtresi

Şekil 2

Yağ filtresi, ayda bir (veya filtre dolum gösterge sistemi – satın alınan modelde varsa – bu zorunluluğu gösterir) asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir.

Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez.

Davlumbazın filtre kafesini çıkartınız. Bu işlemi onları bağlı tutan kancaları (g) 90° çevirerek yapabilirsiniz.

Kömür filtresi (yalnızca filtreli modellerde)

Şekil 3

Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları emer.

Kömür filtresi sıcak su ve uygun bir deterjanla veya bulaşık makinesinde 65°C'de (bulaşık makinesi kullanıldığı takdirde, tam devri seçiniz) iki ayda bir (veya filtre dolum gösterge sistemi – satın aldığınız modelde varsa – bu zorunluluğu gösterir) yıkanabilir.

Fazla suyu filtreye zarar vermeden boşaltınız ve filtreyi tamamen kurutmak için 100° C'lik bir fırında 10 dakika bekletiniz.

Yatağı her 3 yılda bir, bez yıprandığında değiştiriniz.

Montaj:

Süngeri yağ filtresinin etrafına yerleştiriniz ve onu sabitleştirmek için verilmis olan blokaj parçalarını kullanınız.

Üst kapağı yerleştiriniz ve blokaj bobiniyle sabitleştiriniz.

Sökmek için bu operasyonu ters yönde gerçekleştiriniz.

Lambaları değiştirme

Şekil 4

Davlumbazın elektrik bağlantısını kesin.

Uyarı! Ampullere dokunmadan önce, soğuduklarından emin olun.

Çalışmayan ampulu, etiketin üzerinde veya davlumbaz ampulunun yanında belirtildiği gibi, aynı tipten bir ampul ile değiştiriniz.

1. Düz bir tornavida veya benzeri bir alet kullanarak ışık kapağını dikkatle gevşetin.

2. Hasar gören lambayı sökün ve AÇIK ARMATÜRLERDE KULLANIMA UYGUN G-4 duy için yapılmış yeni bir 12 Volt, 20 Watt (max) halojen lamba ile değiştirin. Paketteki talimatları izleyin ve yeni lambaya çıplak elle dokunmayın.

3. Lamba kapağını yerine takın. (kapak susta hareketiyle kapanır).

Lambalar yanmıyorsa, teknik desteği çağirmadan önce duylarına düzgün şekilde oturduklarından emin olunuz.
