Značka	Elica
Model	TENDER 70
Kategorie	Odsavač par
Typ instalace	Nástěnný, odvod ven nebo recirkulace
Rozměry (Š x H x V)	70 cm x cca 50 cm x 60-100 cm (teleskopický)
Hmotnost	Cca 12 kg
Elektrické napájení	220-240 V, 50/60 Hz
Příkon	Proměnný dle rychlosti, max cca 200 W
Osvětlení	2 halogenové žárovky 12 V – 20 W max, typ G4
Počet rychlostí	4 rychlosti + intenzivní funkce (teplotní alarm)
Ovládání	Dotyková tlačítka: Světlo, Timer, +/-, LED displej
Časovač	Programovatelný od 1 do 60 minut, automatické vypnutí
Tukový filtr	Kovový, omyvatelný, měsíční čištění (lze mýt v myčce)
Uhlíkový filtr	Volitelný pro recirkulační verzi, čistitelný každé 2 měsíce, výměna každé 3 roky
Indikátor nasycení filtrů	Tukový filtr (40h) a Uhlíkový filtr (120h) – resetovatelný
Teplotní alarm	Spouští 3. rychlost při >65°C, automatický návrat
Minimální bezpečná vzdálenost	50 cm (elektrický) / 65 cm (plyn nebo kombinace)
Hlučnost	Cca 45-65 dB(A) dle rychlosti
Materiál	Nerezová ocel (teleskopický komín)
Odvodní připojení	Horní vývod vzduchu Ø 150 mm (hadice není součástí)
Dodávané příslušenství	Montážní třmeny, hmoždinky, šrouby, vrtací šablona
Opravitelnost	Žárovky a filtry přístupné; specifický napájecí kabel (technická podpora)
Energetická spotřeba	Energetická třída neuvedena, domácí použití

Často kladené otázky - TENDER 70 ELICA

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Pro elektrickou varnou desku je minimální vzdálenost 50 cm. Pro plynovou nebo kombinovanou varnou desku je 65 cm. Pokud výrobce varné desky uvádí větší vzdálenost, dodržujte ji.

Jak vyčistit tukový filtr?

Kovový tukový filtr se čistí jednou měsíčně. Lze jej mýt ručně s jemným detergentem nebo v myčce na nízkou teplotu a rychlý program. Pozor, mytí v myčce může způsobit změnu barvy, ale neovlivní účinnost.

Jak vyměnit žárovku digestoře?

Nejprve odpojte digestoř. Nechte žárovky vychladnout. Použijte malý plochý šroubovák k odklopení ochranného krytu. Vyměňte vadnou žárovku za halogenovou žárovku 12V - 20W max - G4. Nedotýkejte se nové žárovky prsty. Zacvakněte kryt zpět.

Mohu použít digestoř v recirkulační verzi bez uhlíkového filtru?

Ne, recirkulační verze vyžaduje aktivní uhlíkový filtr. Pokud jím digestoř není vybavena, musíte jej zakoupit a namontovat před použitím. Uhlíkový filtr zachycuje pachy a musí být pravidelně čištěn nebo vyměňován.

Jak nastavit časovač?

Stiskněte tlačítko Timer: zobrazí se výchozí čas 10 minut. Během 5 sekund použijte tlačítka + a - k nastavení požadované doby (mezi 1 a 60 minutami). Odpočet začne automaticky po 5 sekundách bez akce. Pro zrušení stiskněte znovu Timer.

Co znamená zobrazení 'Grease Filter' na displeji?

Indikace 'Grease Filter' se objeví po 40 hodinách provozu motoru. To znamená, že je třeba vyčistit tukový filtr. Pro resetování alarmu podržte tlačítko + po dobu 5 sekund, dokud zpráva nezmizí.

Lze digestoř instalovat nad plynovou varnou desku?

Ano, při dodržení minimální vzdálenosti 65 cm mezi varnou plochou a nejnižší částí digestoře. Také se ujistěte, že je místnost dostatečně větrána, pokud je digestoř používána současně se spotřebiči na spalování.

Jak zapnout nebo vypnout zvukový signál?

Podržte tlačítko Světlo po dobu 5 sekund. Pokud je zvukový signál zapnutý, uslyšíte pípnutí a na 3 sekundy se zobrazí 'Snd'. Pokud je vypnutý, zobrazí se 'Snd' bez pípnutí. Opakováním přepínáte.

Co dělat v případě přehřátí zjištěného digestoří?

Digestoř je vybavena teplotním alarmem, který automaticky zapne 3. rychlost, pokud okolní teplota překročí 65°C. Na displeji se zobrazí 'CarE'. Můžete pouze zvýšit rychlost. Jakmile teplota klesne, motor se vrátí do předchozího stavu.

Jak namontovat digestoř na zeď?

Použijte přiloženou vrtací šablonu k označení otvorů. Vyvrtejte, vložte hmoždinky, připevněte spodní montážní třmen šrouby 5x45mm. Zavěste digestoř, vyrovnejte vodorovně, poté definitivně upevněte. Pro komíny připevněte horní třmen ke stropu. Bezpodmínečně dodržujte pokyny v návodu.

NÁVOD K OBSLUZE TENDER 70 ELICA

CS Návod na montáž a používání

SK Návod k montáži a užití

CS - Návod na montáž a používání

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektován pro odsávání dýmů a par při vaření a je určen pouze k domácím účelům.

Poznámka: detaily označené symbolem “(*)” jsou volitelné doplňky, dodáváné pouze pro některé modely nebo součástky, které je nutné dokoupit.

Výměna žárovek

Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla zcela dokončena jeho instalace.

Před provedením jakéhokoliv úkonu čištění nebo údržby, je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky.

Při všech instalačních a údržbových pracích používejte pracovní rukavice.

Přístroj není určen k používání pro děti nebo pro osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod dohledem odborného personálu nebo jsou speciálně vyškoleny k jeho použití osobou odpovědnou za jejich bezpečnost.

Děti musí být pod dohledem, aby si s přístrojem nehrály.

Nikdy nepoužívejte kryt bez správně namontované mříže!

Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených připadech.

Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy.

Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouřů z přístrojů na plynové spalování nebo spalování jiných paliv.

Je přísně zakázáno vařit jídla s volným plamenem pod krytem.

Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požáru, je tedy třeba se mu vyhnout v každém případě.

Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení.

Přístupné části se mohou značně rozpálit, pokud jsou používány současně s varným zařízením.

Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů.

Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu).

Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požárů.

Nepoužívejte či nenechávejte digestoř bez řádně nastavených svíditel a nevystavujte se tak nebezpečí elektrického výboje.

Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu.

Tento spotřebič je označený v souladu s evropskou směrnici 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištěním vzduchu v místnosti.

Odsávací verze

Digestoř je vybavena vzduchovým vývodem B pro odvod kuchyňských par ven z odvětrávaného prostoru – odtahová verze.(Potrubí pro odtah par není součástí vlastní digestoře).

Pozor! Jestliže je digestoř vybaven uhlíkovým filtrem, je třeba ho odstranit.

Filtrující verze

Jestliže není možné páry pohlčované digestoří odvádět pomocí potrubí ven z místnosti, lze použít stejný typ digestoře ve filtrační verzi. V tomto případě musí být nainstalován do digestoře uhlíkový filtr a na držák G připevněna vzduchová rozbočka F. Pomocí potrubí připojeného do vzduchového vývodu B jsou odváděné páry vedeny do vzduchové rozbočky F. Oba spoje jsou jištěny páskou se sponou. Přefiltrované páry jsou poté přes mřížky H vráceny zpět do místnosti.(Potrubí pro vedení par a pásky se sponou nejsou součástí dodávky vlastní digestoře).

Pozor! Jestliže digestoř není vybaven uhlikovým filtrem, musí být objednán a namontován před užitím přístroje.

Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání.(Není součástí dodávky).

Návod na propojení je uveden spolu s periferní odsávací jednotkou.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50cm v případě elektrických sporáků 65cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Sítové napětí musí odpovídat napětí uvedenému na štítku s charakteristikamii umístěnému uvnitř krytu. Pokud je kryt vybaven připojkou, stačí jej zapojít do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven připojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

Instalace

Před zahájením instalace:

• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace.
  • Pro usnadnění instalace se doporučuje dočasně odstranit protitukové filtry a další součásti, jejichž demontáž a následná zpětná montáž jsou povoleny a níže popsány.
  Po skončení instalace je třeba provést jeho/jejich zpětnou montáž.

Popis demontáže je uveden v následujících odstavcích.

- Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi.

- Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.

- Pokud je to možné, odpojte a odstraňte nábytek nacházející se pod a kolem prostoru instalace za účelem získání lepšího přístupu ke stropu/stěně, na který/ou má být odsavač nainstalován. Dále je třeba v rámci možností co nejlépe ochránit nábytek a všechny součásti potřebné pro instalaci. Zvolte si rovný povrch a pokryjte jej ochrannou fólií, na kterou uložíte odsavač a součásti příslušenství.

- Během fází zapojení odsavače vypněte příslušný přívod v elektrickém rozváděči domácnosti.

- Dále zkontrolujte, zda je v blízkosti prostoru instalace odsavače (v prostoru přístupném i po montáži odsavače) dostupná zásuvka elektrického rozvodu a zda bude možné provést připojení zařízení na odvádění kouře směrem ven (platí pouze pro odsávací verzi).

- Provedte všechny potřebné zednické práce (např.: instalaci zásuvky elektrického rozvodu a/nebo realizaci otvoru pro průchod kouřové trubky).

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

Instalace modelu určeného pro montáž na stěnu Obr. 5

1. Tužkou naznačte na stěně rovnou čáru odpovídající ose odsavače až po strop, aby se usnadnily úkony instalace.

2. Aplikujte na stěnu vrtací šablonu: Svislá osa vytištěná na vrtací šabloně se musí shodovat s osou naznačenou na stěně a kromě toho je třeba umístit spodní okraj vrtací šablony do polohy, ve které se má nacházet spodní okraj odsavače.

3. Opřete spodní nosnou konzolu o vrtací šablonu a slícujte ji s čárkovaným obdělníkem; poté vyznačte dva vnější otvory a navrtejte je.

Poznámka: Zrealizujte všechny otvory uvedené na šabloně: 2 horní slouží k uchycení odsavače, zatímco spodní otvory (obvykle 1 centrální nebo více bočních otvorů) slouží k definitivnímu a bezpečnému upevnění.

Odložte vrtací šablonu, vložte do stěny kotvy a upevněte nosnou konzolu odsavače 2 šrouby 5x45mm.

1. Aplikujte nosnou konzolu komínů „G“ na stěnu přiléhající ke stropu s použitím nosné konzoly komínů v souladu s vrtací šablonou (je-li na nosném prvku přitomen malý podélný otvor, musí se shodovat s předem naznačenou čárou na stěně) a vyznačte tužkou 2 otvory. Poté zrealizujte samotné otvory (∅8mm) a vložte 2 kotvy.

2. Upevněte nosnou konzolu komínů ke stěně prostřednictvím 2 šroubů 5x45mm.

3. Zavěste odsavač na spodní konzolu.

4. Seřid'te vzdálenost odsavače od stěny.

5. Seřidte odsavač ve vodorovném směru.

6. Definitivně upevněte odsavač ke stěně (POVINNÝ ÚKON!!).

7. Provedte zapojení kouřové trubky (trubka a pásky pro upevnění nejsou součástí odsavače a je třeba je zakoupit zvlášť) ke kroužku umístěnému nad jednotkou motoru odsávání.

Další konec trubky musí být připojen k zařizení pro evakuaci kouře směrem ven - v případě použití odsavače v odsávacím provedení. V případě, že si přejete použit odsavač ve filtračním provedení, upevněte k nosné konzole komínů G vychylovač F a připojte další konec trubky ke spojovacímu kroužku, umístěnému na vychylovači F.

1. Provedte elektrické zapojení.

2. Umístěte komíny a upevněte je 3 šrouby (12a) na držák komínů "G" (12b).

3. Nechte sklouznout dolní část komínu až do úplného zakrytí odsávacího zařízení a vsuňte ho do příslušného uložení nad digestoří.

Namontujte zpět rámec uhlíkového filtru a filtr/y proti mastnotám a zkontrolujte dokonalé fungování digestoře.

Pohled na digestoř

Obr. 1

1. Ovládací panel
2. Tukový filtr
3. Západka tukového filtru
4. Halogenové osvětlení
5. Pracovní plocha digestoře pro usměrnění par
6. Teleskopický komínek
7. Výfuk (pouze u filtrační verze)

Provoz

V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.

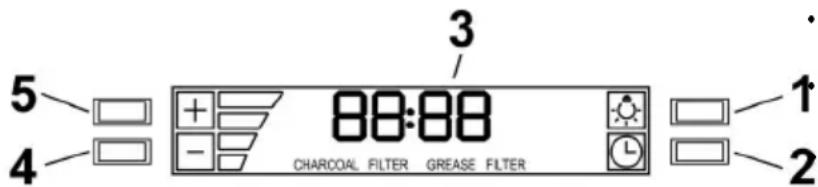

Ovládací panel

1. Tlačítko svítidla

• Stiskněte tlačíkto k rozsvícení svítidla "vysoká intenzita" (předchozí stav svítidlo OFF).
• Stiskněte tlačítko k rozsvícení svítidla "nízká intenzita" (předchozí stav svítidla ON).
• Stiskněte tlačitko k zhasnutí svítidla (předcházející stav svítidla ON).

2. Tlačítko Timer

• Nastavený čas default je II tempo impostato di minut a může být regulován v rozmezí default è 10 až 60 minut.
• Po stlačení tlačítka "Timer", systém vstoupí do modality nastavení a uživatel může regulovat zpětně ubíhající stav použitím tlačíte "+" a "-" během 5 vteřin..
• Pokud není během 5 vteřin následujících výběr funkce "Times" není provedeno žádné nastavení času, začíná count-down.
• Během setup "Timeru" tlačítkai "+" a "-" jsou určena časování a nemění rychlost motoru.
• Po zahájen count-down, toto může být zrušeno stlačením tlačítka "Timer".

3. Displej

• Ukazuje stav digestoře.
• Když digestoř není operativní displej bude osvětlen s nízkou intenzitou.
• Když je digestoř operativní digestoř bude osvětlen vysokou intenzitou.

Pokud není stisknuto během 1 minuty žádné tlačítko displej opět osvětlen nízikou intenzitou.

4. “-” Tlačitko snížení rychlosti / OFF

• Toto tlačitko je použito ke snížení rychlosti motoru a k vypnutí digestoře.
• Motor se vypne stlačením tlačítka “-” jestliže je digestoř nachází na 1. rychlosti.
• Jestlitže se motor nachází na 2. rychlosti a je stlačeno tlačitko “-”,motor přejde na 1. rychlost.
• Jestliže motor je nachází na 3. rychlosti a je stisknuto tlačitko “-”, motor přejde na 2 rychlost.
• Jestliže se motor nachází na 4. rychlosti a je stisknuto tlačitko “-”, motor přejde na 3. rychlost.
• Jestliže je motor vypnut a je stisknuto tlačitko “-”, disse se rozsvítí.

5. “+” Tlačitko zvýšení rychlosti / ON

• Toto tlačitko je používáno ke zvýšení rychlosti motoru a k rozsvícení digestoře.
• Motor se zapne stisknutím tlačítka "+" jestliže digestoř je ve stavu OFF.

Jestliže motor je na 1. rychlosti a je stisknuto tllacítko “+”, motor přejde na 2. rychlost.

Jestliže motor je na 2. rychlosti a je stisknuto tlačítko “+”, motor přejde na 3. rychlost.

• Jestliže je motor na 3. rychlosti a je stisknuto tlačitko “+”, motor přejde na 4. rychlost.
• Jestliže je motor na 4. rychlosti a je stlačeno tlačitko “+”, ozve se “pípnutí”.

Programování Clock

• Clock může být nastaven v jakémkoliv okamžiku s výjimkou aktivní funkce timer.
• Clock může být zobrazen ve formáto o 12 hodinách s dobou vizualizace pohybující se mezi 1:00 a 12:59.
• Clock může být nastaven stisknutím tlačítka "Timer" o dobu 3 vteřin, tím že se následně stisknou tlačítka "+" a "-" k regulaci času.
• Uživatel může zvyšovat/snižovat čas stupni o 1 minutě, ale jestliže stlačení tlačítek “+”/“-” je o 1 vteřinu, zvýšení/snížení proběhne kroky o 5 minutách.

Během této operace kontrola zaokrouhluje na 5 nejbližších minut.

• Uživatel může ukončit fázi nastavení času stisknutím tlačítka "Timer".
• Po 1 minutě, kdy není stlisknuto žádné tlačítko, kontrola akceptuje nastavenou hodnotu a přidává k ní 1 minuto a začíná odpočítávat.

Signalizace saturování filtru proti mastnotám (Optional)

- Po 40 hodinách prác motor una displej, pokud je motor aktivní, se objeví informace“Grease Filter”.

Když se tato signalizace objeví na displeji instalovaný filtr musí být umyt.

- K opětnému nastavení signalizace filtru proti mastnotám, uživatel musí stisknout tlačitko “+” po dobu 5 vteřin, po této akci signalizace “Grease Filter” mizí a displej ukazuje stav fungování.

Signalizace saturování filtru s uhlíkem (Optional)

• Po 120 hodinách fungování motor displej ukazuje signalizaci "Charcoal Filter" je-li motor aktivní. Když se tato signalizace objeví na displeji instalovaný filtr s uhlíkem musí být vyměněn anebo reaktivován.
• K opětnému nastavení signalizace filtru proti mastnotám uživatel musí stisknout tlačítko “-” po dobu 5 vteřin, po této akci signalizace “Charcoal Filter” mizi a displej ukazuje stav fungování.

Aktivace/odstavení akustického signálu

• Zvukové signály mohou být aktivovány anebo odstaveny stisknutím tlačítka "svítidlo" po dobu 5 vteřin.
• Je-li zvukový signál aktivován, musí emitovat zvuk a na displeji se po 3 vteřiny musí objevit symbol "Snd".
• Jestliže je zvukový signál odstaven, symbol "Snd" se musí objevit na displeji po dobu 3 vteřin a není vydáín žádný zvuk.

Aktivace/odstavení signalizace filtru s uhlíkem (filtrující verze)

• Aktivace a odstavení signalizace saturování filtru s uhlíkem může být nastaveno současným stisknutím tlačítek “-” a “+” po dobu 5 vteřin.
• Aktivace anebo odstavení musí být nastaveno s motorem a svítidly OFF.
• Když je signalizace filstru s uhlíkem odstavena, je odstaven i alarm.

Alarm temperature

• Digestoř je vybaven senzorem temperatury, který aktivuje motor v 3. rychlosti, v případě, že teplota v okolním prostředí je příliš vysoká (vyšší než 149° F anebo 65° C).
• Jestliže je motor na modalitě OFF anebo na 1. rychlosti a zasáhne alarm, motor se automaticky postaví do 3. rychlosti a na displeji se objeví signalizace "CarE".
• Během tohoto stavu uživatel může pouze zvýšit rychlost motoru.
• Když se temperatura vrátí pod úroveň poplachu motor se vrací do stavu předcházejícímu poplachu.

Údržba

Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zátrčku anebo vypněte hlavní spínač bytu.

Čištění

Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň stejně často jako je prováděna údržba filtrů proti mastnotám). Pro čištění je třeba použít látku navlhčenou denaturovaným líhem anebo neutrálními tekutými čistícími prostředky. Nepouživejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL!

Pozor: nedodržení norem čištění přístroje a vyměňování filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.

Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.

Tukový filtr

Obr. 2

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systém vyznačování saturace filtru - pokud je součásti vybavení vlastněného modelu - vyznačuje tuto potřebu. Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu.

Pro demontáž filtru pootočte fixační šroubek rámu o 90° (g).

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 3

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Filtr s uhlíkem může být umýván jednou za dva měsíce (anebo v okamžiku, kdy tuto potřebu vyznačuje systém saturace filtrů – pokud je součástí vybavení Vašeho modelu) teplou vodou anebo v myčce nádobí parcující za tempe ratury 65°C (v případě mytí v myčce nádobí nechte projít kompletní cyklus mytí a nenechávejte uvnitř nádobí).

Vyjměte přebytečnou vodu, aniž byste poškodiili filtr, potom ho položte na 10 minut trouby vyhřáte na 100°C, aby se zcela osušil.

Vyměňujte podložku jednou za 3 roky a kdykoliv se látka zdá být poškozená.

Montáž

Umístěte kolem protitukového filtru filtrační látku a upevněte ji prostřednictvím příslušných úchytů.

Aplikujte horní uzávěr a upevněte jej upínacím jazýčkem.

Při demontáži postupujte v opačném pořadí.

Výměna žárovek

Obr. 4

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se doktnete svítidel si ověřte že vychladla. Poškozenou žárovku vyměňte za novou stejného typu, dle údajů uvedených na technickém štítku nebo vedle žárovky přímo na digestoři.

1. Vyjměte ochranu jemným vypáčením pomocí malého šroubováku či podobného nástroje.
2. Vyměňte poškozenou žárovku. Používejte pouze halogenová svítidla o výkonu 12V - 20W max - G4 a dávejte pozor, abyste se jich nedotýkali rukama.
3. Uzavřete opět stropní lampu (je upevněna na západku) Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně nasadili žárovky do uložení.

SK - Návod na použitie a montáž

Nepoužívajte a nenechávajte digestor bez riadne nastavených svietidiel a nevystavujte sa tak nebezpečenstvu elektrického výboja.

Tento spotrebič je označený v súlade s európskou smernicou 2002/96/ES o likvidácii elektrického a elektronického zariadenia (WEEE).

Pozor! Pokial' je digestor vybavený uhlíkovým filtrom, je Potrebné ho odstránit'.

Filtračná verzia

Elektrické napojenie

4. “-” Tlačidlo zníženia rýchlosti / OFF

Oznamovanie nasýtel'nosti Tukového Filtra (Volitel'né)

Aktivácia /deaktivácia oznamovatel'a Uholného Filtra (Filtrčná verzia)

Pred akokoľvek operáciou čistenia či údržby odpojte digestor od elektrické siete, vyberte vidlicu zo zásuvky alebo vypnite hlavný spínač bytu.

Čistenie

Aplikujte horný uzáver a upevnite ho upínacím jazýčkom.

Pri demontáži postupujte v opačnom poradí.

Výmena žiaroviek

Obr. 4
