Marque	Elica
Modèle	TENDER 70
Catégorie	Hotte aspirante
Type d'installation	Murale, évacuation extérieure ou recyclage interne
Dimensions (L x P x H)	70 cm x environ 50 cm x 60-100 cm (télescopique)
Poids	Environ 12 kg
Alimentation électrique	220-240 V, 50/60 Hz
Puissance absorbée	Variable selon vitesse, max environ 200 W
Éclairage	2 lampes halogènes 12 V – 20 W max, type G4
Nombre de vitesses	4 vitesses + fonction intensive (alarme température)
Commande	Touches tactiles : Lumière, Timer, +/-, afficheur LED
Timer	Programmable de 1 à 60 minutes, arrêt automatique
Filtre à graisse	Métallique lavable, nettoyage mensuel (lave-vaisselle possible)
Filtre à charbon actif	Optionnel pour version recyclage, nettoyable tous les 2 mois, remplacement tous les 3 ans
Indicateur de saturation des filtres	Grease Filter (40h) et Charcoal Filter (120h) – réinitialisable
Alarme température	Déclenche la 3e vitesse si >65°C, retour automatique
Distance minimale de sécurité	50 cm (électrique) / 65 cm (gaz ou mixte)
Niveau sonore	Environ 45-65 dB(A) selon vitesse
Matériau	Acier inoxydable (cheminée télescopique)
Raccordement évacuation	Sortie d'air supérieure Ø 150 mm (tuyau non fourni)
Accessoires fournis	Étriers de fixation, chevilles, vis, gabarit de perçage
Réparabilité	Ampoules et filtres accessibles ; câble d'alimentation spécifique (assistance technique)
Consommation d'énergie	Classe énergétique non spécifiée, usage domestique

FOIRE AUX QUESTIONS - TENDER 70 ELICA

Quelle est la distance minimale entre la hotte et la cuisinière ?

Pour une cuisinière électrique, la distance minimale est de 50 cm. Pour une cuisinière à gaz ou mixte, elle est de 65 cm. Si le fabricant de la cuisinière indique une distance supérieure, respectez celle-ci.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse métallique se nettoie une fois par mois. Vous pouvez le laver à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle rapide. Attention, le lavage au lave-vaisselle peut provoquer une décoloration, mais n'altère pas l'efficacité.

Comment remplacer l'ampoule de la hotte ?

Débranchez d'abord la hotte. Laissez refroidir les lampes. Utilisez un petit tournevis plat pour déclipser le capot de protection. Remplacez l'ampoule défectueuse par une lampe halogène 12V - 20W max - G4. Ne touchez pas la nouvelle ampoule avec les doigts. Refermez le capot par encliquetage.

Puis-je utiliser la hotte en version recyclage sans filtre à charbon ?

Non, la version recyclage nécessite un filtre à charbon actif monté. Si votre hotte n'en est pas équipée, vous devez l'acheter et le monter avant utilisation. Le filtre à charbon retient les odeurs et doit être nettoyé ou remplacé périodiquement.

Comment régler le timer ?

Appuyez sur la touche Timer : le temps par défaut de 10 minutes s'affiche. Dans les 5 secondes, utilisez les touches + et - pour régler la durée souhaitée (entre 1 et 60 minutes). Le compte à rebours commence automatiquement après 5 secondes sans action. Pour annuler, appuyez à nouveau sur Timer.

Que signifie l'affichage 'Grease Filter' sur l'écran ?

L'indication 'Grease Filter' apparaît après 40 heures de fonctionnement du moteur. Cela signifie que le filtre à graisse doit être nettoyé. Pour réinitialiser l'alarme, maintenez la touche + enfoncée pendant 5 secondes jusqu'à ce que le message disparaisse.

La hotte peut-elle être installée au-dessus d'une cuisinière à gaz ?

Oui, en respectant une distance minimale de 65 cm entre la surface de cuisson et la partie la plus basse de la hotte. Assurez-vous également que la ventilation du local soit suffisante si la hotte est utilisée en même temps que des appareils à combustion.

Comment activer ou désactiver le signal sonore ?

Maintenez la touche Lumière enfoncée pendant 5 secondes. Si le signal sonore est activé, vous entendrez un bip et 'Snd' s'affiche 3 secondes. S'il est désactivé, 'Snd' s'affiche sans bip. Répétez l'opération pour basculer.

Que faire en cas de surchauffe détectée par la hotte ?

La hotte est équipée d'une alarme température qui active automatiquement la 3e vitesse si la température ambiante dépasse 65°C. L'écran affiche 'CarE'. Vous pouvez uniquement augmenter la vitesse. Une fois la température redescendue, le moteur reprend son état précédent.

Comment monter la hotte au mur ?

Utilisez le gabarit de perçage fourni pour tracer les trous. Percez, insérez les chevilles, fixez l'étrier de support inférieur avec des vis de 5x45mm. Accrochez la hotte, ajustez l'horizontalité, puis fixez définitivement. Pour les cheminées, fixez l'étrier supérieur au plafond. Suivez impérativement les instructions de la notice.

MODE D'EMPLOI TENDER 70 ELICA

FR Prescriptions de montage et mode d'emploi

FR - Prescriptions de montage et mode d'emploi

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cette hotte prévue pour l'aspiration des fumées et vapeurs de cuisson est destinée à un usage domestique exclusivement.

Note: les pièces indiquées avec le symbole “(*)” sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pièces non fournies qui doivent être achetées.

Attention

Attention! Ne pas raccorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.

L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.

Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!

La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.

L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles.

Il est formellement interdit de faire flamber les aliments sous la hotte.

L'utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.

La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.

Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des appareils pour la cuisson.

En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).

La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d'incendie.

Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique.

La société décline toute responsabilité pour d'éventuels inconvénients, dégâts ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole ■ présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

Version évacuation extérieure

La hotte est équipée d'une sortie de l'air supérieure B pour l'évacuation des fumées vers l'extérieur ( tuyau d'évacuation et colliers de fixation non fournis).

Attention! Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version recyclage

Dans l'éventualité où il ne serait pas possible d'évacuer les fumées et les vapeurs de cuisson vers l'extérieur, il est possible d'utiliser la hotte dans la version recyclage, en effectuant le montage d'un filtre à charbon actif et d'un déflecteur F sur le support (bride) G. Les fumées et les vapeurs sont recyclées à travers le grillage supérieur H, au moyen d'un tuyau d'évacuation connecté à la sortie d'air supérieure B et à la bague de connexion montée sur le déflecteur F (tuyau d'évacuation et colliers de fixation non fournis).

Attention! Si la hotte est livrée sans filtre à charbon, celui-ci doit être commandé et monté avant la mise en service.

Les modèles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique d'aspiration (non fournie). Les instructions de raccordement sont fournies avec l'unité périphérique d'aspiration.

Installation

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

La hotte est pourvue d'un câble d'alimentation spécial; en cas de détérioration du câble, en demander un neuf au service d'assistance technique.

Montage

Avant de commencer l'installation:

• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d'installation choisie.
• Pour faciliter l'installation, il est conseillé d'enlever temporairement les filtres à graisse et les autres parties dont il prévu le démontage dans les présentes instruction

- Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(sont) remonté(s) uniquement si l'on veut utiliser la hotte en version filtrante.

- Vérifiez qu'à l'intérieur de la hotte il n'y est pas (pour des raisons de transport) d'autre matériel fourni avec l'équipement (par exemple: vis (*), garanties (*) etc., dans ce cas, enlevez-les et conservez-les.

- Si c'est possible, débrancher et déplacer la hotte du meuble pour avoir un accès plus aisé au fond de ce dernier ou au mur. Autrement, protéger la cuisinière et la hotte contre d'éventuels débris et dégâts en utilisant une toile de protection. Préférer une surface plane pour l'assemblage. Couvrir cette surface d'une protection et placer tous les éléments de la hotte et de la cheminée dessus.

- Débrancher la hotte, en intervenant sur le tableau électrique général domestique, pendant les phases de branchement électrique.

- Vérifiez en outre qu'à proximité de la zone d'installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il y a une prise électrique et qu'il est possible de se raccorder à un dispositif d'évacuation de fumées vers l'extérieur (uniquement Version aspirante).

- Effectuer tous les travaux de maçonnerie nécessaires (par exemple: installation d'une prise électrique et/ou trou pour le passage des tubes d'évacuation).

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Installation du modèle pour mur

Fig. 5

1. Au moyen d'un crayon, tracer une ligne sur la paroi, jusqu'au plafond, en correspondance de la ligne médiane afin de faciliter les opérations d'installation.
2. Appliquer le schéma de perçage contre la paroi: la ligne médiane verticale imprimée sur le schéma de perçage devra correspondre à la ligne médiane dessinée sur le mur. Le bord inférieur du schéma de perçage devra également correspondre au bord inférieur de la hotte.

3. Poser l'étrier de support inférieur sur le gabarit de forage en le faisant coïncider avec le rectangle tracé, marquer deux trous externes et forer.
   Remarque: Réaliser toujours tous les trous indiqués sur le gabarit: les 2 supérieurs servent pour accrocher la hotte tandis que les trous inférieurs (généralement 1 central ou plusieurs latéraux) servent pour la fixation définitive et de sécurité.
   Enlever le gabarit de forage, insérer les chevilles à mur et fixer avec 2 vis 5x45mm l'étrier de support de la hotte.

4. Appliquer l'étrier de support cheminées G à la paroi qui colle au plafond, utiliser l'étrier de support cheminée comme gabarit de forage (si elle est présente, la petite fente située sur le support doit coïncider avec la ligne qui a été tracée précédemment sur le mur). et tracer avec le crayon 2 trous, effectuer les trous (∅8mm), insérer 2 chevilles.

5. Fixer la bride de support des cheminées contre la paroi, à l'aide de deux vis de 5x45 mm.
6. Accrocher la hotte à l'étrier inférieur.
7. Régler la distance de la hotte par rapport à la paroi.
8. Régler la position horizontale de la hotte.
9. Fixer définitivement la hotte contre la paroi (ABSOLUMENT NECESSAIRE).
10. Effectuer la connexion entre le tuyau (tuyau et colliers de fixation non fournis, à acheter séparément) pour l'évacuation des fumées et la bague de connexion qui se trouve au-dessus de l'unité moteur d'aspiration. L'autre extrémité du tuyau devra être connectée à un dispositif d'évacuation des fumées vers l'extérieur, en cas d'emploi de la hotte dans la version aspirante. Si l'on souhaite utiliser la hotte dans la version filtrante, fixer à la bride de support des cheminées G le déflecteur F et effectuer la connexion entre l'autre extrémité du tuyau et la bague de connexion qui se trouve sur le déflecteur F.
11. Effectuer le raccordement électrique.
12. Appliquer les cheminées et fixer ces dernières en haut à l'aide de 2 vis (12a) sur le support des cheminées „G“ (12b).
13. Faire glisser la section inférieure de la cheminée pour couvrir totalement le groupe d'aspiration, jusqu'à ce qu'elle soit insérée dans son logement sur la hotte.

Remonter le châssis du filtre à charbon et le/les filtre(s) à graisse et contrôler le fonctionnement parfait de la hotte.

Description de la hotte

Fig. 1

1. Panneau de contrôle
2. Filtre anti-graisse
3. Poignée de décrochage du filtre anti-graisse
4. Lampe halogène
5. Écran vapeurs
6. Cheminée télescopique
7. Sortie de l'air (uniquement pour emploi dans la version recyclage)

Fonctionnement

Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

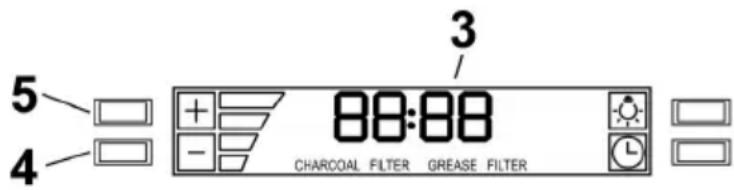

Panneau de contrôle

1. Touche Lumière

• Appuyer sur la touche pour allumer la lumière "haute intensité" (état précédent lumière OFF).
• Appuyer sur la touche pour allumer la lumière "basse intensité" (état précédent lumière ON).
• Appuyer sur la touche pour éteindre la lumière (état précédent lumière ON).

2. Touche Timer

• Le réglage par défaut du timer est de 10 minutes et il peut être ajusté entre 60 minutes et 1 minute.
• Le temps programmé par défaut est de 10 minutes et il peut être ajusté entre 1 minute et 60 minutes.
• Après avoir appuyé sur la touche "Timer", le système entre dans la modalité de réglage et l'utilisateur peut régler le temps de compte à rebours du timer en utilisant les touches "+" et "-" dans les 5 secondes.
• Si aucun réglage n'est effectué dans les 5 secondes suivant la sélection de la fonction "Timer" ou le réglage du temps, le compte à rebours commence.
• Durant le setup du "Timer", les touches "+" et "-" sont dédiées à la temporisation et ne font pas varier la vitesse du moteur.
• Une fois le compte à rebours commencé, il peut être annulé en appuyant sur la touche "Timer".

3. Display

• Montre l'état de la hotte.
• Quand la hotte n'est pas en fonction, le display s'allume à faible intensité.
  En appuyant sur n'importe quelle touche, le display s'illumine à forte intensité.
• Quand la hotte est en fonction, le display s'allume à forte intensité.
  Si aucune touche n'est enfoncée pendant 1 minute, le display s'illumine de nouveau à faible intensité.

4. “-” Touche diminution vitesse / OFF

• Cette touche est utilisée pour diminuer la vitesse du moteur et pour éteindre la hotte.
• Le moteur s'éteint en appuyant sur la touche “-” si la hotte se trouve à la première vitesse.
• Si le moteur se trouve à la deuxième vitesse et si l'on appuie sur la touche “-”, le moteur passe à la première vitesse.

• Si le moteur se trouve à la troisième vitesse et si l'on appuie sur la touche “-”, le moteur passe à la deuxième vitesse.

• Si le moteur se trouve à la quatrième vitesse et si l'on appuie sur la touche “-”, le moteur passe à la troisième vitesse.

• Si le moteur est éteint et que l'on appuie sur “-”, le display s'illumine.

5. “+” Touche augmentation vitesse / ON

• Cette touche est utilisée pour augmenter la vitesse du moteur et pour allumer la hotte.
• Le moteur s'allume en appuyant sur la touche "+" si la hotte se trouve en OFF.
• Si le moteur se trouve à la première vitesse et si l'on appuie sur la touche “+”, le moteur passe à la deuxième vitesse.
• Si le moteur se trouve à la deuxième vitesse et si l'on appuie sur la touche "+" , le moteur passe à la troisième vitesse.
• Si le moteur se trouve à la troisième vitesse et si l'on appuie sur la touche “+”, le moteur passe à la quatrième vitesse.
• Si le moteur se trouve à la quatrième vitesse et si l'on appuie sur la touche "+" un beep est émis.

Programmation Horloge

• L'horloge peut être réglée à tout moment à l'exception de quand la fonction timer est activée.
• L'horloge peut être visualisée dans le format 12 heures avec un temps de visualisation compris entre 1:00 et 12:59.
• L'horloge peut être réglée en appuyant sur la touche "Timer" pendant 3 secondes, en agissant successivement sur les touches "+" et "-" pour régler l'heure.
• L'utilisateur peut augmenter/diminuer l'heure par pas d'1 minute, mais si la pression des touches "+"/- est de plus d'une seconde, l'augmentation/diminution se fera par 5 minutes.
  Durant cette opération, le contrôle arrondit aux 5 minutes les plus proches.
• L'utilisateur peut terminer la phase de réglage de l'heure en appuyant sur la touche "Timer".
• Après 1 minute sans avoir appuyé sur aucune touche, le contrôle accepte la valeur réglée et ajoute 1 minute à celle-ci et commence à compter.

Signal saturation Filtres anti-graisses (En option)

• Après 40 heures de fonctionnement du moteur, apparaît sur le display l'indication "Grease Filter" si le moteur est allumé.
  Quand ce signal apparaît sur le display, le filtre installé doit être lavé.
• Pour remettre à zéro le signal de saturation des filtres, l'utilisateur doit appuyer sur la touche “+” pendant 5 secondes, après quoi, le signal “Grease Filter” disparaît et le display montre l’état de fonctionnement.

Signal saturation Filtre au Carbone (En option)

• Après 120 heures de fonctionnement du moteur, apparaît sur le display l'indication "Charcoal Filter" si le moteur est allumé. Quand ce signal apparaît sur le display, le filtre à charbon installé doit être remplacé ou réactivé.
• Pour remettre à zéro le signal de saturation des filtres, l'utilisateur doit appuyer sur la touche “-” pendant 5 secondes, après quoi, le signal “Charcoal Filter” disparaît et le display montre l’état de fonctionnement.

Activation/Désactivation signal acoustique

• Les signaux sonores peuvent être activés ou désactivés en appuyant sur la touche "Lumière" pendant 5 secondes.
• Si le signal sonore est activé, un son est émis et le symbole "Snd" doit apparaître sur le display pendant 3 secondes.
• Si le signal sonore est désactivé, le symbole "Snd" doit apparaître sur le display pendant 3 secondes et aucun son ne doit être émis.

Activation/Désactivation signal Filtre Charbon (version Filtrante)

• L'activation et la désactivation du signal saturation filtre charbon peut être réglé en appuyant simultanément pendant 5 secondes sur les touches “-” e “+”.
  • L'activation ou la désactivation doit être réglée avec moteur et lampes OFF.
• Quand le signal Filtre Charbon est désactivé, l'alarme est déshabilitée.

Alarme Température

• La hotte est équipée d'un détecteur de température qui active le moteur en troisième vitesse dans le cas où la température de la zone environnante soit trop élevée (supérieure à 149° F ou 65° C).
• Si le moteur est OFF ou en première vitesse, et si l'alarme intervient, le moteur se positionne automatiquement à la troisième vitesse et sur le display apparaîtra le signal "CarE".
• Durant cet état, l'utilisateur peut uniquement augmenter la vitesse du moteur.
• Quand la température retourne sous le seuil d'alarme, le moteur retourne dans sa condition précédente à l'alarme.

Entretien

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.

Filtre anti-gras

Fig. 2

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Enlever le châssis de support filtre en tournant de 90° les boutons (g) qui le fixent à la hotte.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 3

Retient les odeurs désagréables de cuisson.

Le filtre à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65°C (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).

Enlever l'eau qui excède en faisant attention de ne pas abîmer le filtre, ensuite le mettre dans le four pendant 10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abîmé.

Montage

Placer le rembourrage autour du filtre à graisse et le fixer à l'aide des dispositifs de blocage prévus.

Appliquer le couvercle supérieur et le fixer à l'aide du ressort de fixation.

Pour l'opération de démontage procéder en sens inverse.

Remplacement des lampes

Fig. 4

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Remplacez la vieille ampoule avec le même type tel que spécifié par l'étiquette des caractéristiques ou à proximité de l'ampoule même sur le capot.

1. sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.
2. Remplacer la lampe endommagée.

Utiliser uniquement des lampes halogènes 12V -20W max - G4 (Adaptée à un système d'éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.

1. Refermer le plafonnier (fixation par encliquetage).

Dans l'éventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
