TENDER 70 - Liesituuletin ELICA - Ilmainen käyttöohje ja opas

Merkki	Elica
Malli	TENDER 70
Kategoria	Liesituuletin
Asennustyyppi	Seinään asennettava, ulkoilmaan tai sisäkiertoon
Mitat (L x S x K)	70 cm x noin 50 cm x 60-100 cm (teleskooppi)
Paino	Noin 12 kg
Sähkönsyöttö	220-240 V, 50/60 Hz
Tehonkulutus	Vaihtelee nopeuden mukaan, max noin 200 W
Valaistus	2 halogeenilamppua 12 V – 20 W max, tyyppi G4
Nopeuksien lukumäärä	4 nopeutta + tehostustoiminto (lämpöhälytys)
Ohjaus	Kosketuspainikkeet: Valo, Ajastin, +/-, LED-näyttö
Ajastin	Ohjelmoitava 1-60 minuuttia, automaattinen sammutus
Rasvasuodatin	Metallinen, pestävä, kuukausittainen puhdistus (astianpesukone käy)
Aktiivihiilisuodatin	Valinnainen kierrätysversiota varten, puhdistettava 2 kuukauden välein, vaihto 3 vuoden välein
Suodattimen kyllästymisilmaisin	Rasvasuodatin (40h) ja hiilisuodatin (120h) – nollattavissa
Lämpöhälytys	Käynnistää 3. nopeuden, jos >65°C, palaa automaattisesti
Turvaetäisyyden minimi	50 cm (sähköliesi) / 65 cm (kaasu- tai sekaliesi)
Äänitaso	Noin 45-65 dB(A) nopeudesta riippuen
Materiaali	Ruostumaton teräs (teleskooppihormi)
Ilmanpoiston liitäntä	Yläpoisto Ø 150 mm (putki ei sisälly)
Mukana tulevat varusteet	Kiinnityskannattimet, tulpat, ruuvit, porausmalli
Korjattavuus	Lamput ja suodattimet ovat helposti saavutettavissa; erityinen virtajohto (tekninen tuki)
Energiankulutus	Energialuokitusta ei määritelty, kotitalouskäyttö

Usein kysytyt kysymykset - TENDER 70 ELICA

Mikä on liesituulettimen ja lieden välinen vähimmäisetäisyys?

Sähkölieden vähimmäisetäisyys on 50 cm. Kaasu- tai sekaliedellä se on 65 cm. Jos lieden valmistaja ilmoittaa suuremman etäisyyden, noudata sitä.

Kuinka rasvasuodatin puhdistetaan?

Metallinen rasvasuodatin puhdistetaan kerran kuukaudessa. Voit pestä sen käsin miedolla pesuaineella tai astianpesukoneessa alhaisessa lämpötilassa ja lyhyellä ohjelmalla. Huomio: astianpesukonepesu voi aiheuttaa värimuutoksia, mutta se ei vaikuta tehokkuuteen.

Kuinka liesituulettimen lamppu vaihdetaan?

Irrota liesituuletin ensin pistorasiasta. Anna lamppujen jäähtyä. Käytä pientä litteäpäistä ruuvitalttaa suojuksen avaamiseksi. Vaihda viallinen lamppu halogeenilamppuun 12V - 20W max - G4. Älä koske uuteen lamppuun sormilla. Sulje suojus napsauttamalla se kiinni.

Voinko käyttää liesituuletinta kierrätysversiona ilman hiilisuodatinta?

Ei, kierrätysversio vaatii aktiivihiilisuodattimen asennuksen. Jos liesituulettimessasi ei ole sitä, sinun on ostettava ja asennettava se ennen käyttöä. Hiilisuodatin sitoo hajuja ja se on puhdistettava tai vaihdettava säännöllisesti.

Kuinka ajastin asetetaan?

Paina Timer-painiketta: oletusaika 10 minuuttia tulee näkyviin. Käytä 5 sekunnin kuluessa + ja - -painikkeita halutun ajan asettamiseen (1-60 minuuttia). Ajastin alkaa automaattisesti 5 sekunnin kuluttua ilman toimintoa. Peruuta painamalla Timer-painiketta uudelleen.

Mitä näytön 'Grease Filter' -teksti tarkoittaa?

Ilmoitus 'Grease Filter' tulee näkyviin 40 käyttötunnin jälkeen. Se tarkoittaa, että rasvasuodatin on puhdistettava. Nollaa hälytys pitämällä +-painiketta painettuna 5 sekuntia, kunnes teksti katoaa.

Voidaanko liesituuletin asentaa kaasulieden yläpuolelle?

Kyllä, noudattamalla vähintään 65 cm etäisyyttä keittotason ja liesituulettimen alimman osan välillä. Varmista myös, että huoneen ilmanvaihto on riittävä, jos liesituuletinta käytetään samanaikaisesti palamislaitteiden kanssa.

Kuinka äänimerkki otetaan käyttöön tai pois päältä?

Pidä Valo-painiketta painettuna 5 sekuntia. Jos äänimerkki on käytössä, kuuluu piippaus ja 'Snd' tulee näkyviin 3 sekunniksi. Jos se on pois käytöstä, 'Snd' tulee näkyviin ilman piippausta. Toista toimenpide vaihtaaksesi tilaa.

Mitä tehdä, jos liesituuletin havaitsee ylikuumenemisen?

Liesituuletin on varustettu lämpöhälytyksellä, joka aktivoi automaattisesti 3. nopeuden, jos ympäristön lämpötila ylittää 65°C. Näyttöön tulee 'CarE'. Voit vain lisätä nopeutta. Kun lämpötila laskee, moottori palaa edelliseen tilaan.

Kuinka liesituuletin asennetaan seinään?

Käytä mukana toimitettua porausmallia reikien merkitsemiseen. Poraa reiät, asenna tulpat, kiinnitä alempi tukikannatin 5x45mm ruuveilla. Ripusta liesituuletin, säädä vaakasuoruus ja kiinnitä lopullisesti. Hormeja varten kiinnitä ylempi kannatin kattoon. Noudata ehdottomasti käyttöohjeen ohjeita.

KÄYTTÖOHJE TENDER 70 ELICA

FI Asennus- ja käyttöohjeet

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Huom: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

Huomio ! Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.

Irrota laite sähköverkosta aina ennen puhdistus- tai huoltotoimenpiteitä , ottamalla töpseli irti seinästä tai katkaisemalla virta huoneiston pääkytkimestä.

Käytä asennus- ja huoltotöissä suojakäsineitä.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (mukaan lukien lapset), joiden fyysiset, sensoriset tai henkiset ominaisuudet ovat heikentyneet eikä sellaisten henkilöiden käyttöön, joilta puuttuu laitteen käyttökokemus ja tieto, jollei henkilöiden turvallisuudesta vastuullinen henkilö anna heille ohjausta tai ohjeita laitteen käytöstä.

Älä anna lasten leikkiä laitteella.

Älä koskaan käytä laitetta, jos sen ritilää ei ole asennettu oikealla tavalla!

Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.

Jos liesituuletinta käytetään samaan aikaan kaasulieden kanssa, huoneeseen on tultava niin paljon korvausilmaa, ettei synny alipainetta, joka voi sammuttaa kaasuliekin. Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

Tuulettimen alla liekittäminen on ehdottomasti kielletty.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon.

Kosketuspinnat voivat kuumentua huomattavasti ruoanlaiton yhteydessä.

Paistettaessa on valvottava paistoastiaa jatkuvasti.

Ylikuumentunut öljy saattaa olla palovaarallinen.

Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.

Tuuletin on puhdistettava huolellisesti sekä sisä- että ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA, noudata kuitenkin tämän käyttöohjeen neuvoja).

Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran.

Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä voi aiheutua sähköiskun vaara.

Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista.

Tämä laite on valmistettu EU-direktiivin 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisäilmaa kierrättäen.

Imukupuversio

Tuuletin on varustettu ylemmällä poistoaukolla B, jonka kautta savu poistuu ulos (poistoputki ja kiinnitysnauhat eivät kuulu varustukseen).

Huomio! Jos tuulettimessa on hiilisuodatin, se on poistettava.

Suodatinversio

Jos ruoanlaitosta aiheutunutta savua ja höyryä ei ole mahdollista poistaa ulos, voidaan tuuletinta käyttää suodatinversiona asentamalla aktiivihilisuodatin ja ilmanohjain F tukeen (laippa) G, savu ja höyryt kierrättyvät ylemmän verkon H lävitse ylempään ilma-aukkoon B yhdistetyn poistoputken ja ilmanohjaimeen F asennetun liitosrenkaan avulla (poistoputki ja kiinnitysnauhat eivät kuulu varustukseen).

Huomio! Jos tuulettimessa ei ole hiilisuodatinta, se on tilattava ja asennettava ennen tuulettimen käyttöä.

Ilman imumoottoria toimivat mallit toimivat ainoastaan imukupuversiona ja ne on yhdistettävä keskusimuriin (ei kuulu varustukseen).

Liitäntäohjeet tulevat lisälaitteen mukana.

Asennus

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

Huomio! Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta.

Asennus

Ennen asennuksen aloittamista:

• Tarkista että hankittu laite mahtuu sille varattuun paikkaan.
• Asennuksen helpottamiseksi on suositeltavaa irrottaa väliaikaisesti hiilisuodattimet ja muut osat, joiden purkaminen ja asennus on tämän ohjeen mukaan sallittu. Se /ne laitetaan takaisin paikalleen kun asennus on valmis.

Katso purkamista koskevat kappaleet.

- Irrota aktiivihilisuodatin/aktiivihilisuodattimet jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan käyttää suodatinversiona.

- Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia (esimerkiksi ruuveja, takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä ne.

- Jos mahdollista, irrota ja siirrä tuulettimen alla ja sen asennusalueen ympärillä olevat huonekalut, jotta pääset helpommin käsiksi kattoon/seinään, johon tuuletin asennetaan. Muussa tapauksessa suojaa huonekalut ja muut asennusalueella olevat kohteet mahdollisimman hyvin. Valitse tasainen alusta ja peitä se suojalevyllä, jonka päälle voit laittaa tuulettimen ja sen varusteet.

- Irrota tuuletin talon sähköverkosta sähköasennuksen ajaksi.

- Tarkista lisäksi, että tuulettimen asennusalueen lähellä (siten että siihen pääsee käsiksi myös kun tuuletin on asennettu) on pistorasia ja että tuuletin voidaan yhdistää ulkoiseen savunpoistolaitteeseen (ainoastaan Imukupuversiossa).

- Tee kaikki tarpeelliset muuraustyöt (esim: pistorasian asennus ja/tai poistoputkea varten tarvittava aukko).

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon.

Seinään asennettavan mallin asennus

Kuva 5

1. Piirrä asennustöiden helpottamiseksi lyijykynällä seinään, keskiviivan kohdalle, kattoon asti ulottuva viiva.
2. Aseta porausmalli seinään: porausmalliin piirretyn keskiviivan tulee olla seinään piirretyn keskiviivan kohdalla ja porausmallin alareunan on oltava tuulettimen alareunan kohdalla.
3. Laita alempi kiinnike porausmalliin siten, että se on piirretyn suorakulmion kohdalla, merkitse kahden ulkopuolella olevien reiän kohdat ja poraa reiät.

Huom: Tee aina kaikki porausmalliin merkityt reiät: kahta ylempää reikää käytetään tuulettimen ripustamiseen ja alempia reikiä (yleensä 1 keskellä ja useampia sivuilla) käytetään lopulliseen turvakiinnitykseen. Irrota porausmalli, laita seinätulpat paikalleen ja kiinnitä tuulettimen tuki kahdella 5x45mm ruuvilla.

1. Laita hormin tuki „G“ seinään lähelle katon rajaa. Käytä hormin tukea porausmalllina (jos tukeen on tehty pieni aukko, sen on oltava seinään aiemmin piirretyn viivan kohdalla). Merkitse lyijykynällä 2 reikää, tee reliät (∅8mm), laita 2 tulppaa.

2. Kiinnitä hormin tukikiinnike seinään kahdella 5x45mm ruuvilla.

3. Ripusta tuuletin alempaan kiinnittimeen.

4. Säädä tuulettimen etäisyys seinästä.

5. Säädä tuulettimen vaaka-asento.

6. Kiinnitä tuuletin lopullisesti seinään (PAKOLLISTA!!)

7. Tee putkiliitos (putki ja kiinnitysnauhat eivät kuulu varustukseen, ne on ostettava erikseen) savunpoistoa varten imumoottoriyksikön yläpuolella olevaan liitosrenkaaseen. Putken toinen pää on yhdistettävä ulkoiseen savunpoistolaitteeseen, jos tuuletinta käytetään imukupuversiona. Jos tuuletinta halutaan käyttää suodatinversiona, kiinnitä hormin tuki G ilmanohjaimeen F ja yhdistä putken toinen pää ilmanohjaimessa F olevaan liitosrenkaaseen.

8. Tee sähköliitäntä.

9. Laita hormit paikoilleen ja kiinnitä ne kahdella ruuvilla (12°) ylös hormien tukeen „G“ (12b).

10. Liu'uta hormin alaosa kokonaan imuyksikön päälle siten, että se on sille varatulla paikalla tuulettimen yläpuolella.

Laita hiilisuodattimen alusta ja rasvasuodatin/rasvasuodattimet takaisin paikalleen ja tarkista, että tuuletin toimii moitteettomasti.

Tuulettimen kuvas

Kuva 1

1. Ohjaustaulu
2. Rasvasuodatin
3. Rasvasuodattimen kahva
4. Halogeenilamppu
5. Höyrysuoja

6. Teleskooppihormi

7. Ilma-aukko (ainoastaan suodatinversiossa)

Toiminta

Käytä maksiminopeutta jos keittiössä on erityisen paljon höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15 minuuttia ruoanlaiton lopettamisesta.

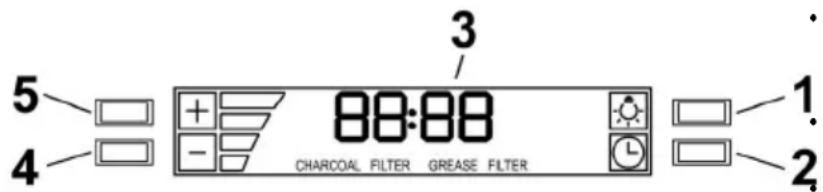

Ohjaustaulu

1. Valokatkaisija

• Paina näppäintä ja valo syttyy "korkealle intensiteetille" (aiempi tila valo OFF):
• Paina näppäintä ja valo syttyy “matalalle intensiteetille” (aiempi tila valo ON).
• Paina näppäintä ja sammuta valo (aiempi tila valo ON).

2. Ajastin näppäin

• Tehdasasetuksena on 10 minuuttia ja se voidaan säätää 1-60 minuuttiin.
• Kun Ajastin –näppäintä on painettu, järjestelmä siirtyy säätötoiminnolle ja käyttäjä voi säätää ajastimen lähtölaskennan käyttämällä näppäimiä “+” ja “-” 5 sekunnin kuluessa.
• Jos seuraavien 5 sekunnin kuluessa “Ajastin” - toiminnon valinnasta tai ajan asetuksesta ei ole tehty yhtään säätöä, lähtölaskenta alkaa.
• Ajastimen säädön aikana näppäimet “+” ja “-” ovat ajastettuna eivätkä ne muuta moottorin nopeutta.
• Kun lähtölaskenta on alkanut, se voidaan peruuttaa painamalla “Ajastin” –näppäintä.

3. Näyttö

• Näyttää tuulettimen toiminnan tilan.
• Kun tuuletin ei ole päällä, näytön valo on himmeä.
  Painamalla mitä tahansa näppäintä, näytölle syttyy kirkas valo.
• Kun tuuletin on päällä, näytön valaistus on voimakkaalla intensiteetillä.
  Jos ei paineta mitään näppäintä minuutin kuluessa, näytön valaistus palaa matalalle intensiteetille.

4. “-”Nopeuden alentamisen / OFF näppäin

• Näppäintä käytetään moottorin nopeuden alentamiseen ja tuulettimen sammuttamiseen.

• Moottori sammuu painamalla näppäintä “-”, jos tuuletin on 1. nopeudella.

• Jos moottori on 2. nopeudella ja painetaan näppäintä “-”, moottori siirtyy 1. nopeudelle.

• Jos moottori on 3. nopeudella ja painetaan näppäintä “-”, moottori siirtyy 2. nopeudelle.
• Jos moottori on 4. nopeudella ja painetaan näppäintä “-”, moottori siirtyy 3. nopeudelle.
• Jos moottori on sammutettu ja painetaan näppäintä “-”, näyttöön syttyy valo.

5. “+” Nopeuden noston/ON näppäin

• Näppäintä käytetään moottorin tuulettimen nopeuden nostamiseen ja tuulettimen käynnistykseen.
  Moottori käynnistyy painamalla näppäintä “+”, jos tuuletin on OFF- tilassa.
  Jos moottori on 1. nopeudella ja painetaan näppäintä “+”, moottori siirtyy 2. nopeudelle.
• Jos moottori on 2. nopeudella ja painetaan näppäintä “+”, moottori siirtyy 3. nopeudelle.
• Jos moottori on 3. nopeudella ja painetaan näppäintä “+”, moottori siirtyy 4. nopeudelle.
• Jos moottori on 4. nopeudella ja painetaan näppäintä “+”, kuuluu “piip” äänimerkki.

Kellon ohjelmointi

• Kello voidaan säätää milloin tahansa, paitsi silloin kun ajastintoiminto on aktivoitu.
• Kellonajan saa näkymään näytöllä muodossa 12 tuntia, siten että näytöllä näkyy numerot väliltä 1:00 ja 12:59.
• Kellonaika voidaan säätää painamalla "Ajastin"-näppäintä 3 sekuntia ja sen jälkeen näppäimiä "+" ja "-" ajan säätämiseksi.
• Käyttäjä voi lisätä/vähentää kellonaikaa minuutin eteen/taaksepäin, mutta jos näppäimiä “+” / “-” painetaan 1 sekunti lisäys/vähennys tapahtuu 5 minuutin välein. Tämän toiminnon aikana säätöaika pyöristyy seuraavaan 5 minuuttiin.
• Käyttäjä voi lopettaa ajansäädän painamalla “Ajastin” näppäintä.
• Kun mitään näppäintä ei ole painettu 1 minuutin kuluessa, ohjaus hyväksyy asetetun arvon ja lisää siihen 1 minuutin ja laskenta alkaa.

Rasvasuodattimien kyllästyksen merkkivalo (Lisävaruste)

• Kun moottori on toiminut 40 tuntia, näyttöön ilmestyy teksti "Grease Filter" jos moottori on käynnissä.
  Kun näytölle tulee tämä teksti, on asennettu suodatin pestävä.
• Käyttäjä voi resetoida Rasvasuodattimen merkkivalon painamalla näppäintä" + " 5 sekuntia, minkä jälkeen teksti "Grease Filter" häviää ja näyttö ilmoittaa toiminnan tilan.

Hiilisuodattimen merkkivalo (Lisävaruste)

- Kun moottori on toiminut 120 tuntia, näytölle ilmestyy teksti "Charcoal Filter", jos moottori on käynnissä. Kun tämä teksti ilmestyy näytölle, asennettu hiilisuodatin on vaihdettava tai aktivoitava uudestaan.

- Käyttäjä voi resetoida Rasvasuodattimen merkkivalon painamalla näppäintä “-” 5 sekuntia, minkä jälkeen näytöltä häviää teksti “Charcoal Filter” ja näyttö ilmoittaa toiminnan tilan.

Äänimerkin aktivointi/disaktivointi

• Äänimerkit voidaan aktivoida tai disaktivoida painamalla "Valo" näppäintä 5 sekuntia.
• Jos äänimerkki on aktivoitu, täytyy kuulua ääni ja näytölle ilmestyy teksti "Snd" 3 sekunnin ajaksi.
• Jos äänimerkki on disaktivoitu, näytölle täytyy ilmestyä teksti "Snd" 3 sekunnin ajaksi, eikä kuulu minkäänlaista ääntä.

Hiilisuodattimen merkkivalon aktivointi/disaktivointi (suodatinversio)

• Hiilisuodattimen merkkivalon aktivointi ja disaktivointi voidaan säätää painamalla yhtäaikaisesti 5 sekuntia näpppäimiä “-” ja “+”.
• Aktivointi ja disaktivointi on tehtävä siten, että moottori ja lamput ovat OFF tilassa.
• Kun Hiilisuodattimen merkkivalo on disaktivoitu, hälytys on pois päältä.

Lämpötilan hälytys

• Tuulettimessa on lämpötilasensori, joka aktivoi moottorin 3. nopeudelle, jos ympärillä oleva huoneenlämpötila on liian korkea (yli 149° F tai 65° C).
• Jos moottori on OFF tilassa tai 1. nopeudella ja hälytys tapahtuu, moottori siirtyy automaattisesti 3. nopeudelle ja näytölle ilmestyy teksti "CarE".
• Kun tuuletin on tässä tilassa, käyttäjä voi ainoastaan lisätä moottorin nopeutta.
• Kun lämpötila palaa hälytystilan alapuolelle, moottori palaa hälytystä edeltäneeseen tilaan.

Huolto

Huomio! Irroita laite aina virtalähteestä ennen puhdistustai huoltotoimenpiteitä, irrota virtajohdon pistoke verkkovirtapistorasiasta tai katkaise virta kodin sähköverkosta.

Puhdistus

Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta (vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä puhdistukseen neutraalissa nestemäisessä pesuaineessa kostutettua kangasta.

Vältä hankaavia pesuaineita.

ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA!

Huomio: Laitteen puhdistusta ja suodattimien vaihtoa koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä.

Valmistaja ei vastaa mahdollisista vääristä huoltotoimenpiteistä tai yllämainittujen normien noudattamattajättämisestä aiheutuvista moottorivioista tai tulipaloista.

Rasvasuodatin

Kuva 2

Rasvasuodatin on puhdistettava kerran kuukaudessa ( tai kun suodattimien kyllästyksen merkkijärjestelmä ilmoittaa puhdistuksen tarpeesta – jos laitteessa on tämä järjestelmä), miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla.

Irrota suodattimen tuki kiertämällä 90°kahvoja (g), joilla se on kiinnitetty tuulettimeen.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 3

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodatin voidaan pestä kahden kuukauden välein (tai kun suodattimien kyllästyksen merkkijärjestelmä- jos laitteessa on sellainen - ilmoittaa puhdistuksen tarpeesta) lämpimällä vedellä ja sopivalla pesuaineella tai astianpesukoneessa 65°C lämpötilalla (astianpesukoneessa koko pesuohjelmalla, älä laita samaan pesuun astioita).

Poista ylimääräinen vesi vahingoittamatta suodatinta ja laita se kuivumaan 100°C uuniin 10 minuutin ajaksi.

Vaihda levy 3 vuoden välein ja aina kun kangas on rikkoutunut.

Asennus

Laita suodatinmatto rasvasuodattimen sisälle ja kiinnitä se tarkoitukseen varatuilla kiinnitystarvikkeilla.

Laita ylempi tulppa paikalleen ja kiinnitä se kiinnitysjousella.

Toimi päinvastaisessa järjestyksessä laitteen purkamiseksi.

Lamppujen vaihto

Kuva 4

Irrota laite sähköverkosta.

Huomio! Tarkista että lamput eivät ole kuumia ennen kuin kosket niihin.

Vaihda vioittunut lamppu uuteen lamppuun tyyppikilvessä tai liesituulettimessa lampun lähellä näkyvien ohjeiden mukaisesti.

1. Irrota suojus nostamalla sitä pienen pienellä ruuvimeisselillä tai vastaavalla työkalulla.
2. Vaihda vioittunut lamppu.
   Käytä ainoastaan max 12V -20W – G4 halogeenilamppuja ja varo koskemasta niitä käsin.
3. Sulje kansi (iskukiinnitys).
   Jos valaistus ei toimi, tarkista että lamput on asennettu oikein paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.

Kellaaja seadistamine
