Marca	Elica
Modelo	TENDER 70
Categoria	Coifa aspirante
Tipo de instalação	De parede, evacuação externa ou reciclagem interna
Dimensões (L x P x A)	70 cm x aproximadamente 50 cm x 60-100 cm (telescópico)
Peso	Aproximadamente 12 kg
Alimentação elétrica	220-240 V, 50/60 Hz
Potência absorvida	Variável conforme a velocidade, máx. aprox. 200 W
Iluminação	2 lâmpadas halógenas 12 V – 20 W máx, tipo G4
Número de velocidades	4 velocidades + função intensiva (alarme de temperatura)
Comando	Teclas táteis: Luz, Timer, +/-, display LED
Timer	Programável de 1 a 60 minutos, desligamento automático
Filtro de gordura	Metálico lavável, limpeza mensal (lavável na máquina de lavar louça)
Filtro de carvão ativado	Opcional para versão reciclagem, limpeza a cada 2 meses, substituição a cada 3 anos
Indicador de saturação dos filtros	Grease Filter (40h) e Charcoal Filter (120h) – reajustável
Alarme de temperatura	Ativa a 3ª velocidade se >65°C, retorno automático
Distância mínima de segurança	50 cm (elétrico) / 65 cm (gás ou misto)
Nível sonoro	Aproximadamente 45-65 dB(A) conforme a velocidade
Material	Aço inoxidável (chaminé telescópica)
Conexão de evacuação	Saída de ar superior Ø 150 mm (tubo não fornecido)
Acessórios fornecidos	Suportes de fixação, buchas, parafusos, gabarito de perfuração
Reparabilidade	Lâmpadas e filtros acessíveis; cabo de alimentação específico (assistência técnica)
Consumo de energia	Classe energética não especificada, uso doméstico

Perguntas frequentes - TENDER 70 ELICA

Qual é a distância mínima entre a coifa e o fogão?

Para um fogão elétrico, a distância mínima é de 50 cm. Para um fogão a gás ou misto, é de 65 cm. Se o fabricante do fogão indicar uma distância maior, respeite essa.

Como limpar o filtro de gordura?

O filtro de gordura metálico deve ser limpo uma vez por mês. Você pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar louça em temperatura baixa e ciclo rápido. Atenção: a lavagem na máquina de lavar louça pode causar descoloração, mas não altera a eficácia.

Como substituir a lâmpada da coifa?

Desligue primeiro a coifa. Deixe as lâmpadas esfriarem. Use uma pequena chave de fenda plana para desencaixar a tampa de proteção. Substitua a lâmpada defeituosa por uma lâmpada halógena 12V - 20W máx - G4. Não toque na nova lâmpada com os dedos. Feche a tampa encaixando-a.

Posso usar a coifa na versão reciclagem sem filtro de carvão?

Não, a versão reciclagem requer um filtro de carvão ativado montado. Se sua coifa não estiver equipada, você deve comprá-lo e montá-lo antes do uso. O filtro de carvão retém os odores e deve ser limpo ou substituído periodicamente.

Como ajustar o timer?

Pressione a tecla Timer: o tempo padrão de 10 minutos é exibido. Em 5 segundos, use as teclas + e - para ajustar a duração desejada (entre 1 e 60 minutos). A contagem regressiva começa automaticamente após 5 segundos sem ação. Para cancelar, pressione Timer novamente.

O que significa a exibição 'Grease Filter' na tela?

A indicação 'Grease Filter' aparece após 40 horas de funcionamento do motor. Isso significa que o filtro de gordura precisa ser limpo. Para redefinir o alarme, mantenha a tecla + pressionada por 5 segundos até que a mensagem desapareça.

A coifa pode ser instalada sobre um fogão a gás?

Sim, respeitando uma distância mínima de 65 cm entre a superfície de cozimento e a parte mais baixa da coifa. Certifique-se também de que a ventilação do local seja suficiente se a coifa for usada ao mesmo tempo que aparelhos de combustão.

Como ativar ou desativar o sinal sonoro?

Mantenha a tecla Luz pressionada por 5 segundos. Se o sinal sonoro estiver ativado, você ouvirá um bip e 'Snd' será exibido por 3 segundos. Se estiver desativado, 'Snd' é exibido sem bip. Repita a operação para alternar.

O que fazer em caso de superaquecimento detectado pela coifa?

A coifa possui um alarme de temperatura que ativa automaticamente a 3ª velocidade se a temperatura ambiente ultrapassar 65°C. A tela exibe 'CarE'. Você só pode aumentar a velocidade. Assim que a temperatura cair, o motor retorna ao estado anterior.

Como montar a coifa na parede?

Use o gabarito de perfuração fornecido para marcar os furos. Perfure, insira as buchas, fixe o suporte de fixação inferior com parafusos de 5x45mm. Pendure a coifa, ajuste a horizontalidade e fixe definitivamente. Para as chaminés, fixe o suporte superior no teto. Siga imperativamente as instruções do manual.

MANUAL DE UTILIZADOR TENDER 70 ELICA

PT Instruções para montagem e utilização

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. A coifa foi concebida para a aspiração de fumos e vapores de cozimento e se destina exclusivamente para uso doméstico.

Nota: As peças que apresentam o símbolo “(*)” são acessórios opcionais fornecidos somente em alguns modelos ou são peças que não acompanham o produto, mas que precisam ser adquiridas.

Advertências

Atenção! Não conectar o aparelho à rede elétrica enquanto a instalação não tiver sido totalmente completada.

Antes de qualquer limpeza ou manutenção, desligar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.

Para todas as operações de instalação e manutenção, utilize luvas adequadas para este tipo de atividade.

O aparelho não é destinado para uso de crianças ou pessoas com alguma incapacidade física, motoras, ou mentais reduzidas, e também à às pessoas sem experiência ou sem conhecimentos suficientes. Devem ser de ser auxiliadas por alguém que tenha com conhecimento e capacidade competência para utilizar o aparelho.

As crianças devem ser controladas de maneira que não brinquem com o aparelho.

Nunca utilizar a coifa sem a grelha esteja corretamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio.

Quando a coifa é utilizada ao mesmo tempo com outros aparelhos a combustão de gás ou outros combustíveis o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos diretamente na chama sob a coifa.

O emprego de chama livre é danoso para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controlo de modo a evitar que o óleo superaquecido se incendeie.

As partes externas podem aquecer-se notávelmente quando forem usadas com os aparelhos de cocção.

No que diz respeito às medidas técnicas e de segurança a serem adoptadas para a descarga dos fumos, ater-se estritamente a quanto previsto pelos regulamentos das autoridades competentes locais.

A coifa deve ser limpa frequentemente tanto interna quanto externamente (AO MENOS UMA VEZ POR MÊS, respeitando as instruções de manutenção indicadas neste manual).

O não atendimento às normas de limpeza da coifa e de substituição e limpeza dos filtros pode provocar riscos de incêndio.

A coifa não de ser utilizada sem lâmpadas ou com sua montagem incorreta, pois isto pode provocar risco de choque elétrico.

Não nos responsabilizamos por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, caso as instruções indicadas neste manual não sejam seguidas corretamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2002/96/EC sobre Resíduos de equipamento elétrico e eletrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto.

O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eléctrico e electrónico.

A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.

Uso

A coifa é fabricada para ser utilizada na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão aspirante

O exaustor é fornecido com uma saída de ar superior B para a descarga da fumaça ao exterior ( tubo de descarga e braçadeiras de fixação não fornecidos).

Aviso! Se o exaustor já estiver equipado com um filtro de carvão ativo, terá de ser retirado.

Versão filtrante

Se não for possível descarregar a fumaça e os vapores de cozimento para o exterior, o exaustor poderá ser utilizado na versão filtrante, desde que se monte um filtro de carvão ativo e o deflector F do suporte G. Nesta configuração, a fumaça e os vapores são reciclados passando pela grade superior H através de um tubo de descarga ligado à saída superior de ar B e do anel de conexão montado no deflector F (o tubo de descarga e as braçadeiras de fixação não são fornecidos).

Aviso! Se o exaustor não estiver equipado com um filtro de carvão, terá de ser encomendado e colocado.

Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida).

As instruções da ligação são fornecidas com a unidade periférica de aspiração.

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões elétricos e 65cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder à voltagem indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível, mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conformemente às regras de instalação.

Atenção! Antes de conectar novamente o circuito da coifa com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efectuar um pedido ao serviço de assistência técnica.

Montagem

Antes de iniciar com a instalação:

• Verificar que o produto adquirido tenha dimensões adequadas para a zona escolhida de instalação.
• Para facilitar a instalação, aconselha-se remover temporariamente os filtros gorduras e as demais partes permitidas, e efectuar como aqui descrito, a desmontagem e a montagem.

Este/s deve/m ser remontado/s no fim da instalação.

Para a desmontagem ver parágrafos relativos.

- Tirar o/s filtro/s de carvão activado (*) se fornecidos (ver também o parágrafo relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizar a coifa na versão filtrante.

- Verificar que dentro da coifa não haja (por motivos de transporte) material de dotação (por exemplo envelopes com parafusos (*), garantias (*) etc.), eventualmente tirar e conservar.

• Se possível desconectar e deslocar a instalação solta ou fazer correr o vidro abrindo-o de modo a acessar mais facilmente a parede na parte traseira. Caso contrário, colocar uma cobertura espessa e protectiva sobre a bancada e o plano de cozimento para protegê-los contra danos ou entulho. Seleccionar uma superfície plana para montar a unidade. Cobrir tal superfície com uma cobertura de protecção e colocar em seu interior todas as partes da coifa e as ferramentas.
• Desconectar a coifa agindo no quadro geral doméstico nas fases da conexão eléctrica.
• Além disso, verificar que nas proximidades da zona de instalação da coifa (em zona acessível também com a coifa montada) uma tomada eléctrica se encontre a disposição e seja possível conectar-se a um dispositivo de descarga fumos para o externo (somente Versão aspirante).
• Executar todos os trabalhos de alvenaria necessários (por ex: instalação de uma tomada eléctrica e/ou tubo para a passagem do tubo de descarga).

A coifa é dotada de buchas de fixação adequadas à maior parte das paredes/tetos. No entanto é necessário que um técnico qualificado faça sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso da coifa.

Instalação modelo para parede

Fig. 5

1. Com um lápis, trace uma linha na parede, até ao tecto, correspondente ao centro do exaustor: isto irá facilitar as operações de instalação.
2. Aplique o esquema de perfuração na parede: a linha vertical no centro, impressa no esquema de perfuração, deverá coincidir com a linha central traçada na parede; além disso, a borda inferior do esquema de perfuração corresponde à borda inferior do exaustor.
3. Apoiar o elemento de suporte inferior no gabarito de furação fazendo-o coincidir com o rectângulo tracejado, marcar os dois furos externos e furar.

Nota: Executar sempre todos os furos indicados no gabarito: os 2 superiores servem para enganchar a coifa enquanto os furos inferiores (geralmente 1 central ou vários laterais) servem para a fixação definitiva e de segurança.

Tirar o gabarito de furação, inserir as buchas para parede e fixar o elemento de suporte da coifa com 2 parafusos 5x45 mm.

1. Aplicar o elemento de suporte chaminés G à parede aderente ao tecto, utilizar o elemento de suporte chaminés como indicado no gabarito furação (se presente, o pequeno rasgo existente no suporte deve coincidir com a linha anteriormente traçada na parede) e marcar, a lápis, 2 furos, executar os furos (∅ 8 mm), inserir 2 buchas.
2. Fixe a peça de suporte das chaminés com 2 parafusos 5x45 mm.
3. Pendurar a coifa no elemento de suporte inferior.
4. Regule a distância entre o exaustor e a parede.

5. Regule o nivelamento horizontal do exaustor.

6. Fixe o exaustor definitivamente na parede (ABSOLUTAMENTE NECESSÁRIO).

7. Faça a ligação de um tubo (o tubo e as braçadeiras não são fornecidos, devendo ser comprados) para a descarga da fumaça no anel de conexão posto acima da unidade do motor aspirante.

A outra extremidade do tubo deverá ser ligada a um dispositivo de expulsão da fumaça para o exterior, caso o exaustor seja utilizado na versão aspirante. Se quiser utilizar o exaustor na versão filtrante, fixar então o deflector F no suporte chaminés G e ligar a outra extremidade do tubo ao anel de conexão posto no deflector F.
11. Executar a conexão eléctrica.
12. Aplique as chaminés e fixe-as em cima com 2 parafusos (12a) no suporte das chaminés „G“ (12b).
13. Faça deslizar a secção inferior da chaminé para cobrir completamente a unidade aspirante até a introduzir na sede correspondente acima do exaustor.

Remontar o chassis do filtro de carvão activado e o/s filtro/s gorduras e controlar o perfeito funcionamento da coifa.

Descrição do exaustor

Fig. 1

1. Painel de controle
2. Filtro antigordura
3. Puxador para libertar o filtro antigordura
4. Lâmpada de halogéneos
5. Proteção contra os vapores
6. Chaminé telescópica
7. Saída do ar (só para a utilização na versão filtrante)

Funcionamento

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento.

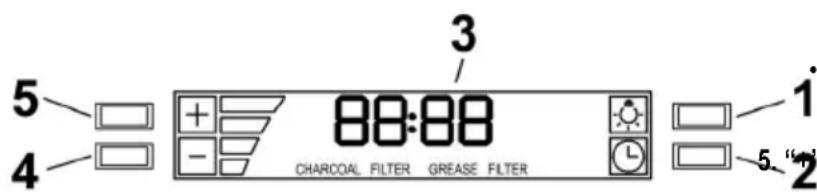

Painel de controlo

1. Tecla luz

• Pressionar a tecla para acender a luz “alta intensidade” (estado anterior luz OFF).
• Pressionar a tecla para acender a luz “baixa intensidade” (estado anterior luz ON).
• Pressionar a tecla para apagar a luz (estado anterior luz ON).

2. Tecla Timer

• O tempo de default programado é de 10 minutos e pode ser regulado entre 1 e 60 minutos.
• Após a pressão da tecla “Timer”, o sistema entra na modalidade de programação e o usuário pode regular o tempo de contagem regressiva do timer utilizando as teclas “+” e “-” dentro de 5 segundos.
• Se nenhuma programação for efectuada dentro dos 5 segundos sucessivos à selecção da função "Timer" ou à programação do tempo, a contagem regressiva tem início.
• Durante o setup do “Timer” as teclas “+” e “-” são dedicadas à temporização e não variam a velocidade do motor.
• Uma vez iniciada a contagem regressiva esta pode ser anulada pressionando-se a tecla "Timer".

3. Display

• Mostra o estado da coifa.
• Quando o exaustor não está operacional o visor será iluminado a baixa intensidade.
  Ao pressionar qualquer tecla o visor iluminar-se-á a alta intensidade.
• Quando o exaustor está operacional o visor será iluminado a alta intensidade.
  Se não for utilizado nenhuma tecla dentro de 1 minuto o visor volta a iluminar-se a baixa intensidade.

4. “-” Tecla decremento velocidade / OFF

• Esta tecla é utilizada para diminuir a velocidade do motor e para desligar a coifa.
• Se a coifa se encontrar na 1ª velocidade o motor é desligado pressionando-se a tecla “-”.
• Se o motor se encontra na 2 ^a velocidade e se pressiona a tecla “-”, o motor passa para a 1 ^a velocidade.
• Se o motor se encontra na 3ª velocidade e se pressiona a tecla “-”, o motor passa para a 2ª velocidade.
• Se o motor se encontra na 4 ^a velocidade e se pressiona a tecla “-”, o motor passa para a 3 ^a velocidade.
• Se o motor está desligado e se pressiona a tecla “-”, o display se ilumina.

5. "7" Tecla incremento velocidade / ON

• Esta tecla é utilizada para incrementar a velocidade do motor e para ligar a coifa.
• Se a coifa se encontra no estado OFF o motor é ligado pressionando-se a tecla “+”.
• Se o motor se encontra na 1ª velocidade e se pressiona a tecla “+”, o motor passa para a 2ª velocidade.

• Se o motor se encontra na 2ª velocidade e se pressiona a tecla “+”, o motor passa para a 3ª velocidade.

• Se o motor se encontra na 3 ^a velocidade e se pressiona a tecla “+”, o motor passa para a 4 ^a velocidade.

• Se o motor se encontra na 4 ^a velocidade e se pressiona a tecla “+”, é emitido um “bip”.

Programação Clock

• O relógio pode ser programado a qualquer momento excepto quando a função timer está activa.
• O relógio pode ser visualizado no formato a 12horas com um tempo de visualização compreendido entre 1:00 e 12:59.
• O relógio pode ser programado pressionando-se a tecla "Timer" por 3 segundos e agindo sucessivamente nas teclas "+" e "-" para regular a hora.
• O usuário pode incrementar/diminuir a hora com step de 1 minuto, mas se a pressão das teclas “+”/“-” for de 1 segundo o incremento/decremento ocorre com step de 5 minutos.
  Durante tal operação o controlo arredonda para os 5 minutos mais próximos.
• O usuário pode terminar a fase de programação da hora pressionando a tecla "Timer".
• Após 1 minuto que nenhuma tecla é pressionada, o controlo aceita o valor programado, acrescenta 1 minuto ao mesmo e inicia a contar.

Sinalização saturação Filtro Gorduras (Opcional)

• Depois de 40 horas de funcionamento do motor, se o motor estiver activo, aparece a indicação “Grease Filter” no display.
  Quando esta sinalização aparece no display, o filtro instalado necessita ser lavado.
• Para resetar a sinalização de filtro gorduras o usuário deve pressionar a tecla “+” por 5 segundos; após esta acção a sinalização “Grease Filter” desaparece e o display mostra o estado de funcionamento.

Sinalização saturação Filtro Carvão activado (Opcional)

• Após 120 horas de funcionamento do motor, se o motor estiver activo, aparece a indicação “Charcoal Filter” no display. Quando esta sinalização aparece no display o filtro de carvão activado instalado deve ser substituído ou reactivado.
• Para resetar a sinalização de filtro gorduras o usuário deve pressionar a tecla “+” por 5 segundos; após esta acção a sinalização “Charcoal Filter” desaparece e o display mostra o estado de funcionamento.

Activação/Desactivação do sinal acústico

• Os sinais sonoros podem ser activados ou desactivados pressionando-se a tecla "Luz" por 5 segundos.
• Se o sinal sonoro é activado, deve ser emitido um som e o símbolo "Snd" deve aparecer no display por 3 segundos.
• Se o sinal sonoro é desactivado, o símbolo "Snd" deve aparecer no display por 3 segundos e não é emitido nenhum som.

Activação/Desactivação sinalização Filtro Carvão activado (versão Filtrante)

• A activação e a desactivação da sinalização saturação filtro carvão activado pode ser programada pressionando-se contemporaneamente por 5 segundos as teclas “-” e “+”.
• A activação ou a desactivação deve ser programada com motor e lâmpadas OFF.
• Quando a sinalização Filtro Carvão activado está desactivada o alarme está desabilitado.

Alarme Temperatura

• A coifa é dotada de um sensor de temperatura que activa o motor na 3ª velocidade caso a temperatura da zona circunstante esteja muito elevada (superior a 149° F ou 65° C).
• Se o motor está em OFF ou na 1ª velocidade, e o alarme intervém, o motor se posiciona automaticamente na 3ª velocidade e aparecerá a sinalização “CarE” no display.
• Durante este estado o usuário somente pode incrementar a velocidade do motor.
• Quando a temperatura volta sob o patamar de alarme o motor volta para a condição anterior ao alarme.

Manutenção

Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.

Limpeza

O exaustor deve ser limpo frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efectua a manutenção dos filtros antigorduras). Para a limpeza use um pano umedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Atenção: O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição do filtro pode provocar riscos de incêndio.

O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas neste manual.

Filtro antigordura

Fig. 2

O Filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido – indicar esta necessidade) com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas suas características de filtração não se alteram.

Remover o chassis de suporte do filtro girando as manoplas (g) que o fixam à coifa de 90°.

Filtro de carvão activo (só para a versão filtrante)

Fig. 3

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

O filtro de carvão pode ser lavado de dois em dois meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido – indicar esta necessidade) em água quente e detergentes adequados ou em máquina de lavar louça a 65 °C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra louça na máquina).

Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida deixe-o secar definitivamente no forno durante 10 minutos a 100 °C.

Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.

Montagem

Posicionar o revestimento ao redor do filtro de gorduras e fixá-lo com os específicos dispositivos de bloqueio.

Aplicar a tampa superior e fixá-la com a mola de bloqueio.

Para desmontar, efectue as operações na ordem inversa.

Substituição das lâmpadas

Fig. 4

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias.

Substituir a lâmpada queimada com outra do mesmo tipo, conforme especificado na etiqueta de características ou perto da própria lâmpada no exaustor.

1. Extraia a proteção usando uma pequena chave de parafuso ou ferramenta semelhante como alavanca.
2. Substitua a lâmpada queimada.

Utilize exclusivamente lâmpadas de halogéneo de 12V - 20W max - G4, tomar cuidado para não as tocar com as mãos.

1. Feche a cobertura (fixação por encaixe).

Se a iluminação não funcionar, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.
