Τύπος προϊόντος	Φορητός συμπιεστής αέρα
Μάρκα	Metabo
Μοντέλο	BasicAir 250
Τύπος συμπιεστή	Χωρίς λάδι (oil-free)
Χωρητικότητα δεξαμενής	6 λίτρα (ατσάλι)
Μέγιστη πίεση	8 bar (116 psi)
Παροχή αέρα	150 L/min
Ισχύς κινητήρα	1,5 HP (1100 W)
Ηλεκτρική τροφοδοσία	230 V ~ 50 Hz
Διαστάσεις (Μ x Π x Υ)	35 x 30 x 30 cm
Βάρος	10 kg
Στάθμη θορύβου	85 dB(A)
Προτεινόμενη χρήση	Φούσκωμα, ελαφρύς ψεκασμός, καθαρισμός
Βαλβίδα ασφαλείας	Ναι
Μανόμετρο	Ναι (πίεση δεξαμενής)
Αποστράγγιση συμπυκνωμάτων	Ναι (βαλβίδα αποστράγγισης)
Φίλτρο αέρα	Ναι, πλενόμενο
Αυτόματη διακοπή (πιεσοστάτης)	Ναι
Θερμική προστασία	Ναι
Μήκος καλωδίου τροφοδοσίας	1,5 m
Διαθέσιμα ανταλλακτικά	Κιτ επισκευής, φλάντζες, βαλβίδα αντεπιστροφής
Τρέχουσα συντήρηση	Καθαρισμός φίλτρου, καθημερινή αποστράγγιση
Εγγύηση	2 έτη

Συχνές ερωτήσεις - BasicAir 250 METABO

Ποια είναι η μέγιστη πίεση του BasicAir 250;

Η μέγιστη πίεση είναι 8 bar (116 psi).

Είναι αυτός ο συμπιεστής χωρίς λάδι;

Ναι, το BasicAir 250 είναι συμπιεστής χωρίς λάδι (oil-free). Δεν απαιτείται αλλαγή λαδιού.

Μπορούμε να βάψουμε με αυτόν τον συμπιεστή;

Ναι, για μικρά έργα ψεκασμού με κατάλληλο πιστόλι αέρα. Η παροχή 150 L/min είναι κατάλληλη για ελαφριές εργασίες.

Πώς αποστραγγίζω τη δεξαμενή;

Χρησιμοποιήστε τη βαλβίδα αποστράγγισης που βρίσκεται στο κάτω μέρος της δεξαμενής. Ανοίξτε την τακτικά για να απομακρύνετε τη συμπύκνωση και να αποφύγετε τη διάβρωση.

Ποια είναι η στάθμη θορύβου του συμπιεστή;

Η στάθμη θορύβου είναι περίπου 85 dB(A). Συνιστάται η χρήση ωτοασπίδων κατά τη λειτουργία.

Σταματά αυτόματα ο συμπιεστής;

Ναι, είναι εξοπλισμένος με πιεσοστάτη που σταματά τον κινητήρα όταν επιτευχθεί η μέγιστη πίεση και τον επανεκκινεί όταν η πίεση πέσει κάτω από το όριο.

Πώς καθαρίζω το φίλτρο αέρα;

Αφαιρέστε το φίλτρο και πλύντε το με σαπουνόνερο. Αφήστε το να στεγνώσει τελείως πριν το τοποθετήσετε ξανά. Εκτελέστε αυτή τη διαδικασία κάθε μήνα.

Τι να κάνω αν ο συμπιεστής δεν εκκινεί;

Ελέγξτε την ηλεκτρική τροφοδοσία, την ασφάλεια και την κατάσταση του πιεσοστάτη. Αν ο κινητήρας δεν εκκινεί, η θερμική προστασία μπορεί να έχει ενεργοποιηθεί – περιμένετε να κρυώσει.

Ποια αξεσουάρ παρέχονται με το BasicAir 250;

Ο συμπιεστής παραδίδεται με μια ταχεία σύνδεση και έναν σπειροειδή σωλήνα 3 μέτρων. Άλλα αξεσουάρ διατίθενται προαιρετικά.

Ποια είναι η εγγύηση του BasicAir 250;

Η Metabo παρέχει εγγύηση 2 ετών σε αυτόν τον συμπιεστή, υπό την προϋπόθεση ορθής χρήσης και τακτικής συντήρησης.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BasicAir 250 METABO

EL Πρωτότυπο οδηγιών λειτουργίας. 102

1. Εποπτεία της συσκευής / Συσκευασία παράδοσης

1 Μανόμετρο για τη μέτρηση της κανονικής πίεσης
2 Λαβή μεταφοράς
3 Ρυθμιστής πίεσης
4 Μανό μετρο για τη μέτρηση της πίεσης του λέβητα
5 Κέλυφος του φίλτρου αέρα
6 όργανο ένδειξης στάθμης λαδιού
7 Συμπιε στής
8 Bída ekpońs laδιού
9 Δοχείο πίεσης
10 Στρόφιγγα φραγής στην εκκένωση συμπυκνωμάτων
11 Βαλβίδα ασφαλείας
12 Σύνδεση πεπιεσ μένου αέρα (ταχυσύνδεσμος), ρυθμιζόμενη παροχή πεπιεσμένου αέρα
13 Διακόπτης ενεργοποίησης/απενεργοποίησης

Περιεχόμενα

1. Εποπτεία της συσκευής / Συσκευασία παράδοσης.....102

2. Δήλωση συμμόρφωσης ΕΚ ..103

3. Πρέπει να το διαβάσετε! .....103

4. Ασφάλεια......103

4.1 Προβλεπόμενη χρήση ......103

4.2 Γενικές επισημάνσεις ασφαλείας....103

4.3 Σύμβολα πάνω στη συσκευή ...105

4.4 Εγκαταστάσεις ασφαλείας .....105

1. Λειτουργία......105

5.1 Πριν την πρώτη λειτουργία.....105

5.2 Τοποθέτηση 106

5.3 Σύνδεση με το δίκτυο παροχής ρεύματος ....106

5.4 Δημιουργία πεπιεσμένου αέρα....106

1. Συντήρηση και περιποίηση ..106

6.1 Taktikή συντήρηση......107

6.2 Αποθήκευση του μηχανήματος ......107

1. Προβλήματα και λειτουργικές διαταραχές .....107

2. Επισκευή......108

3. Προστασία του περιβάλλοντος ....108

4. Τεχνικά χαρακτηριστικά .....109

2. Δήλωση συμμόρφωσης ΕΚ

Διά της παρούσης δηλώνουμε ότι αυτή η συσκευή συμφωνεί με τις βασικές απαιτήσεις και προδιαγραφές των σχετικών οδηγιών.

3. Πρέπει να το διαβάσετε!

Αυτές οι οδηγίες λειτουργίας δημιουργήθηκαν κατά τρόπο ώστε να μπορέσετε να εργαστείτε γρήγορα κι εύκολα με τη συσκευή σας. Σας παρέχουμε επίσης μια μικρή συμβουλή για το πως θα πρέπει να διαβάσετε αυτές τις οδηγίες λειτουργίας:

- Πριν την έναρξη της λειτουργίας πρέπει να διαβάσετε διεξοδικά όλες αυτές τις οδηγίες λειτουργίας. Δώστε ιδιαίτερη προσοχή στις επτισημάνσεις που αφορούν την ασφάλεια.

– Αυτές οι οδη γίες χρήσης απευθύνονται σε άτομα που έχουν βασικές τεχνικές γνώσεις αναφορικά με τη χρήση συσκευών όπως οι εδώ πε-

ριγραφόμενες. Αν δεν έχετε εμπει- ρία στη χρήση τέτοιων συσκευών, θα πρέπει να ζητήσετε άμεσα βοή- θεια έμπειρων ατόμων.

- Филлάξτε όλα τα έγγραφα που συνοδεύουν τη συσκευή, ώστε εσείς και όλοι οι άλλοι χρήστες να μπορείτε να ενημερώνεστε ανά πάσα στιγμή. Επίσης φυλάξτε το παραστατικό αγοράς για την περίπτωση που χρειαστεί να γίνει χρήση της εγγύησης.

- Εάν κάποτε δανείσετε ή πωλήσετε τη συσκευή, δώστε μαζί και όλα τα συνοδευτικά έγγραφα της συσκευής

- Για ζημίες που προκύπτουν επειδή δεν τηρήθηκαν οι παρούσες οδηγίες λειτουργίας, ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη.

Οι πληροφορίες σε αυτές τις οδηγίες λειτουργίας ομαδοποιούνται υπό τις εξής σημάνσεις:

Kívδυνος!

Προειδοποίηση για σωματικές βλάβες ή ζημίες στο περιβάλλον.

4 Kívδυνος ηλεκτροπληξίας!

Προειδοποίηση για σωματικές βλάβες από ηλεκτρισμό.

Προσοχή!

Προειδοποίηση για υλικές ζημίες.

i Υπόδειξη:

Συμπληρωματικές πληροφορίες.

• Οι αριθμοί στις εικόνες (1, 2, 3, ...)
• υποδεικνύουν μεμονωμένα εξα ρ- τήματα,
• παρατίθενται με διαδοχική αύξουσα αρίθμηση,
• αναφέρονται στους αντίστοιχους αριθμούς εντός παρενθέσεων (1), (2), (3) ... στο συναφές κείμενο.

– Οι οδηγίες χειρισμ ού, στις οποίες πρέπει να τηρηθεί μία σειρά ροής ενεργειών, είναι αριθμημένες.

– Οι οδηγίες χειρισμ ού όπου δεν απαιτείται η τήρηση συγκεκριμένης σειράς ροής ενεργειών, έχουν από μπροστά τους μία τελεία.

- Οι λίστες έχουν από μπροστά μία παύλα.

4. Ασφάλεια

4.1 Προβλεπόμενη χρήση

Η συσκευή αυτή χρησιμεύει για τη δημιουργία πεπιεσμένου αέρα για εργαλεία που λειτουργούν με πεπιεσμένο αέρα. Χρησιμοποιείτε τη συσκευή μόνο υπό την επίβλεψη δεύτερου ατόμου.

Δεν επιτρέπεται να χρησιμοποιείται για ιατρικές εφαρμογές ή σε εφαρμογές που σχετίζονται με την επεξεργασία τροφίμων. Επίσης δεν επιτρέπεται η πλήρωση αντιασφυξιογόνων φιαλών.

Δεν επιτρέπεται η αναρρόφηση εκρηκτικών, εύφλεκτων ή επιβλαβών για την υγεία αερίων και σκόνη. Σε περιβάλλον όπου υπάρχει κίνδυνος εκρήξεων και υπάρχει σκόνη στο περιβάλλον δεν επιτρέπεται η λειτουργία.

Οποιαδήποτε άλλη χρήση δεν ανήκει στο πεδίο της προβλεπόμενης χρήσης της συσκευής. Η μη προβλεπόμενη χρήση, οι μετατροπές της συσκευής καθώς και η χρήση εξαρτημάτων τα οποία δεν έχουν ελεγχθεί και εγκριθεί από τον κατασκευαστή μπορεί να έχουν ως αποτέλεσμα απρόβλεπτες ζημίες!

Παιδιά, νεαρά άτομα και άτομα τα οποία δεν έχουν καταρτηστεί σχετικά δεν επιτρέπεται να κάνουν χρήση της συσκευής και των συνδεδεμένων εργαλείων πεπιεσμένου αέρα.

4.2 Γενικές επισημάνσεις ασφαλείας

• Προσέξτε κατά τη χρήση αυτής της ηλεκτρικής συσκευής τις ακόλουθες επισημάνσεις ασφαλείας, για να αποκλείσετε κινδύνους πρόκλησης τραυματισμών ή υλικών ζημιών.
  • Προσέξτε τις ειδικές επισημάνσεις ασφαλείας στα εκάστοτε κεφάλαια.
  • Φυλάξτε με σχολαστικότητα όλα τα της συσκευής συνημμένα έγγραφα.
• Τηρήστε τις σχετικές οδηγίες της επαγγελματικής συντεχνίας ή τους κανόνες αποτροπής ατυχημάτων κατά το χειρισμό συμπιεστών και εργαλείων πεπιεσμένου αέρα.
• Λάβετε υπόψη τις νομικές διατάξεις για τη λειτουργία εγκαταστάσεων που απαιτούν επιτήρηση.
• Προσέξτε κατά τη λειτουργία και την αποθήκευση της συσκευής ώστε το συμπύκνωμα και άλλες λειτουργικές ύλες που διαρρέουν να μην ρυπαίνουν τον περιβάλλοντα χώρο προξενώντας περιβαλλοντικές βλάβες.

Γενικοί κίνδυνοι!

• Διατηρήστε το χώρο εργασίας σας σε καλή κατάσταση – η αταξία στο χώρο εργασίας μπορεί να οδηγήσει σε ατυχήματα.
• Πρέπει να έχετε εφισταμένη την προσοχή σας. Πραγματοποιήστε τις σωστές ενέργειες. Η εργασία πρέπει να πραγματοποιείται με φρόνηση. Μην κάνετε χρήση της ηλεκτρικής συσκευής, όταν δεν είστε συγκεντρωμένοι.
• Λάβετε υπ' όψιν σας τις επιδράσεις του περιβάλλοντος χώρου:
• Φροντίστε να υπάρχει καλός φωτισμός.
• Αποφύγετε ασταθείς στάσεις του σώματος. Φροντίστε για την ασφαλή στάση και διατηρείτε ανά πάσα στιγμή την ισορροπία.
• Μη χρησιμοποιείτε αυτήν την ηλεκτρική συσκευή πλησίον εύφλεκτων υγρών και αερίων.
• Τα παιδιά πρέπει να βρίσκονται σε απόσταση από το χώρο εργασίας. Δεν επιτρέπεται η επαφή του εργαλείου ή του καλωδίου του δικτύου από αναρμόδια άτομα.
• Μην υπερφορτίζετε αυτήν την ηλεκτρική συσκευή - χρησιμοποιήστε την μόνο στα πλαίσια των δυνατοτήτων της σύμφωνα με τα Τεχνικά Στοιχεία.

Κίνδυνος λόγω ηλεκτρισμού!

• Η συσκευή αυτή πρέπει να τεθεί εκτός λειτουργίας σε περίπτωση βροχόπτωσης.
• Μην κάνετε χρήση αυτής της συ- σκευής σε υγρό περιβάλλον.
• Αποφύγετε κατά την εργασία με αυτήν την ηλεκτρική συσκευή την επαφή του σώματος με γειωμένα μέρη (π.χ. θερμαντικά σώματα, σωλήνες, ηλεκτρικές κουζίνες, ψυγεία).
• Μη χρησιμοποιείτε το καλώδιο του δικτύου άσκοπα.

Κίνδυνος τραυματισμού λό-

γω εξερχόμενου πεπιεσμένου αέρα και αντικειμένων, τα οποία συμπαρασύρονται με τον πεπιεσμένο αέρα!

- Μη στρέφετε ποτέ τον πεπιεσμένο αέρα πάνω σε ανθρώπους ή σε ζώα!

• Βεβαιωθείτε ότι όλα τα χρησιμοποι- ούμενα εργαλεία πεπιεσμένου αέρα και εξαρτήματα είναι κατάλληλα για την προβλεπόμενη πίεση και ότι έχουν συνδεθεί μέσω του εκτονωτή πίεσης.
• Προσέξτε κατά την απασφάλιση του ταχυσυνδέσμου, επειδή θα διαφύγει με ταχύτητα ο πεπιεσμένος αέρας από το σωλήνα πεπιεσμένου αέρα. Για το λόγο αυτό κρατήστε το αποσυνδεόμενο άκρο του σωλήνα πεπιεσμένου αέρα σφιχτά.
• Βεβαιωθείτε ότι όλες οι βιδωτές συνδέσεις είναι πάντοτε σφιχτές.
• Μην επισκευάζετε ποτέ μόνοι σας τη συσκευή! Μόνον ειδικευμένοι τεχνίτες επιτρέπεται να διενεργούν επισκευές στους συμπιεστές, στα δοχεία πίεσης και στα εργαλεία πεπιεσμένου αέρα.

Κίνδυνος από ελαιούχο πεπι-

o αέρα!

• Να χρησιμοποιείτε ελαιούχο πεπτιεσμένο αέρα αποκλειστικά για εφαρμογές, για τις οποίες προβλέπεται τέτοιος αέρας.
• Μη χρησιμοποιείτε σωλήνα πεπιεσμένου αέρα για ελαιούχο πεπιεσμένο αέρα σε εργαλεία πεπιεσμένου αέρα , τα οποία δεν είναι κατάλληλα για ελαιούχο πεπιεσμένο αέρα.
• Μη φουσκώνετε λάστιχα αυτοκινή- των κ.λπ. με ελαιούχο αέρα.

Κίνδυνος πρόκλησης εγκαύ-

στις εξωτερικές επιφάνειες

τοιχείων που φέρουν πεπιε-

αέρα!

- Αφήνετε τη συσκευή να ψύχεται πριν τη διενέργεια εργασιών συντήρησης.

Υφίσταται κίνδυνος τραυματι-

και σύνθλιψης σε κινητά μέρη!

• Μη θέτετε τη συσκευή σε λειτουργία χωρίς πρωτύτερο μοντάρισμα της διάταξης προστασίας.
• Λάβετε υπ' όψιν σας ότι η συσκευή τίθεται αυτόματα σε λειτουργία μετά την επίτευξη της ελάχιστης πίεσης! –Βεβαιωθείτε πριν την έναρξη των εργασιών συντήρησης ότι η συσκευή έχει αποχωριστεί από το δίκτυο παροχής ρεύματος.

- Βεβαιωθείτε ότι δεν υπάρχουν εργαλεία ή ελεύθερα εξαρτήματα στην ηλεκτρική συσκευή κατά την έναρξη της λειτουργίας (π.χ. μετά από εργασίες συντήρησης).

Κίνδυνος λόγω ανεπαρκούς

προσωπικού προφυλαχτικού εξο- πλισμού!

• Να φοράτε ωτασπίδες.
- Να φοράτε προστατευτικά ματογυάλια.
- Να φοράτε σε εργασίες που οδηγούν σε δημιουργία σκόνης ή σε επικίνδυνες νεφέλες προσωπίδες οξυγόνου.
- Να φοράτε την κατάλληλη εργασιακή ενδυμασία. Όταν εργάζεστε στο ύπαιθρο συνιστάται η χρήση υποδημάτων που δεν ολισθαίνουν.

Κίνδυνος από ελαττωματική

ηλεκτρική συσκευή!

• Να φροντίζετε την ηλεκτρική συσκευή και τα εξαρτήματα. Να τηρείτε τις οδηγίες συντήρησης.
• Επανελέγξε την ηλεκτρική συσκευή πριν από κάθε χρήση: Προτού συνεχίσετε τη χρήση, πρέπει να έχει γίνει έλεγχος των εγκαταστάσεων ασφαλείας, των διατάξεων προστασίας και των μερών αυτών, που υπόκεινται εύκολα σε βλάβη. Πρέπει να λειτουργούν απρόσκοπτα και σύμφωνα με το σκοπό κατασκευής τους. Μία συσκευή που έχει υποστεί βλάβη επιτρέπεται να χρησιμοποιηθεί μόνο αφού προηγουμένως επισκευαστεί από εξειδικευμένο τεχνικό προσωπικό κατά τεχνικά άρτιο τρόπο.
• Επανελέγξτε εάν τα κινητά εξαρτήματα λειτουργούν κανονικά και δε μαγγώνουν. Όλα τα εξαρτήματα πρέπει να έχουν μονταριστεί σωστά και να πληρούν όλες τις προϋποθέσεις για την απρόσκοπτη λειτουργία της ηλεκτρικής συσκευής.
• Οι διατάξεις προστασίας ή τα εξαρτήματα που παρουσιάζουν βλάβη πρέπει να επισκευάζονται ή να αντικαθίστανται από ένα εξουσιοδοτημένο συνεργείο.
• Οι διακόπτες που παρουσιάζουν βλάβη πρέπει να αντικαθίστανται από συνεργείο μας.
• Μην κάνετε χρήση αυτής της συσκευής εάν δε μπορείτε να τη θέσετε εντός ή εκτός λεπουργίας.
• Οι χειρολαβές πρέπει να είναι στεγνές και να μη φέρουν λάδι ή γράσο.

4.3 Σύμβολα πάνω στη συσκευή

Σύμβολα επάνω στη συσκευή

14 15 16 17 18

19

14 Διαβάστε τις οδηγίες λειτουργίας.
15 Προειδοποίηση για τραυματισμούς από την επαφή με καυτά τμήματα.
16 Na φοράτε προστατευτικά ματογυάλια.
17 Προειδοποίηση για αυτόματη εκκίνηση.
18 Π ροειδοποίηση για επικίνδυνη ηλεκτρική τάση.
19 Εγγυημένη στάθμη ηχητικής ισχύος

Στοιχεία στην πινακίδα τύπου:

20 Κατασκευαστής
21 Αριθμός προϊόντος, έκδοσης, σει- ράς
22 Ονομασία συσκευής
23 Τάση / συχνότητα σύνδεσης
24 Ισχύς κινητήρα Ρ₁ (βλέπε επίσης "Τεχνικά στοιχεία")
25 Ανάλωση ρεύματ ος / κατηγορία προστασίας
26 Αριθμός στροφών / Ονομαστική απόδοση ισχύος κινητήρα
27 Σήμα CE – Αυτή η συσκευή πλη- ροί τις οδηγίες ΕΕ σύμφωνα με τη δήλωση συμμόρφωσης
28 'Ετος κατασκευής
29 Ισχύς αναρρόφησης
30 Ικανότητα πλήρωσης
31 Αριθμός στροφών συμπεστή
32 Αριθμός κυλίνδρων
33 Μέγιστη πίεση

34 Όγκος δοχείου πίεσης
35 Σύμβολο απόρριψης – Η συσκευή μπορεί να παραδοθεί στον κατασκευαστή για απόρριψη

4.4 Εγκαταστάσεις ασφαλείας

Βαλβίδα ασφαλείας
BasicAir 250/350

Η ελαστική βαλβίδα ασφαλείας (36) βρίσκεται στη μονάδα ρύθμισης της πίεσης. Η βαλβίδα ασφαλείας ενεργοποιείται σε περίπτωση υπέρβασης της μέγιστης πίεσης.

5. Λειτουργία

5.1 Πριν την πρώτη λειτουργία

Μοντάρισμα ροδών

- Μοντάρετε τις ρόδες σύμφωνα με την απεικόνιση.

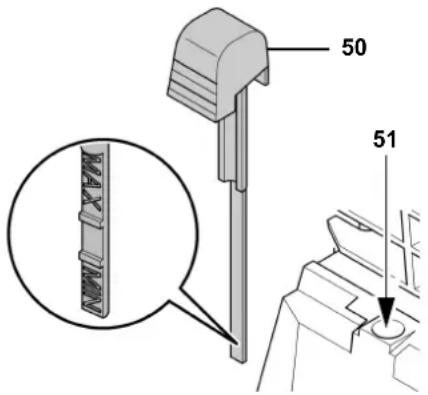

Τοποθέτηση του οργάνου ένδειξης στάθμης λαδιού

1. Απομακρύνετε τον εμφρακτήρα (38) από το περίβλημα του συμπιεστή.

1. Τοποθετήστε αντί του εμφρακτήρα το όργανο ένδειξης στάθμης λαδιού (37).

Με τον εμφρακτήρα αποτρέπεται η εκροή λαδιού κατά τη μεταφορά. Φυλάξ- τε γι' αυτόν το σκοπό τον εμφρακτήρα.

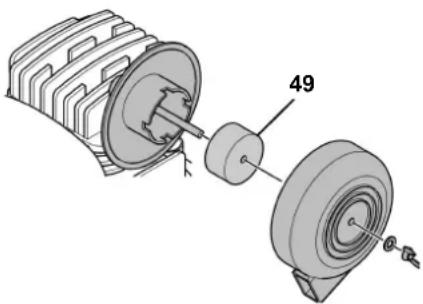

Εγκατάσταση φίλτρου αέρα

1. Αφαιρέστε τον εμφρακτήρα από την είσοδο αέρα του περιβλήματος του συμπιεστή.(39) Φυλάξτε τον εμφρακτήρα για αργότερα.

BasicAir 250

BasicAir 350 / PowerAir 350

1. Βιδώστε το συνημμένο φίλτρο αέρα (40) στην είσοδο αέρα.

'Ελεγχος στομίου εκροής συμπυκνώ- ματος

- Εξασφαλίστε ότι η εκκένωση συμπυκνώματος είναι κλειστή (41).

Το σημείο τοποθέτησης της συσκευής πρέπει να πληροί τις εξής απαιτήσεις:

• να είναι ξηρό, ψυχρό και προστα- τευμένο από ψύχος
• Σταθερό, οριζόντιο και επίπεδο δά- πεδο

Κίνδυνος!

Από λανθασμένη τοποθέτηση μπορεί να προκύψουν σοβαρά ατυχήματα.

• Ασφαλίστε τη συσκευή έναντι ακούσιας κύλισης, ανατροπής και ολίσθησης.
• Μην τραβάτε τη συσκευή από τον ελαστικό σωλήνα ή από το καλώδιο ρεύματος. Μεταφέρετε τη συσκευή αποκλειστικά από τη λαβή.
• Οι διατάξεις ασφαλείας και τα στοιχεία χειρισμού πρέπει να είναι πάντοτε εύκολα προσβάσιμα.

5.3 Σύνδεση με το δίκτυο παροχής ρεύματος

Κίνδυνος! Ηλεκτρική τάση

Χρησιμοποιείτε το μηχάνημα μόνο σε ξηρό περιβάλλον. Κάνετε χρήση του μηχανήματος μόνον, όταν είναι συνδεδεμένο σε μία πηγή ηλεκτρικού ρεύματος, η οποία πληρεί τις ακόλουθες προϋποθέσεις:

• Οι πρίζες πρέπει να έχουν εγκατασταθεί σύμφωνα με τις προδιαγραφές, να είναι γειωμένες και να έχουν ελεγχθί.
• Ασφάλεια σε αντιστο ιχεία με τα τε- χνικά στοιχεία

Το καλώδιο του ρεύματος πρέπει να έχει τοποθετηθεί έτσι ώστε να μην ενοχλεί κατά την εργασία και να μην μποεί να υποστεί ζημιά.

Να ελέγχετε κάθε φορά εάν η μηχανή έχει τεθεί εκτός λειτουργίας, προτού ει- σάγετε το καλώδιο στην πρίζα του δι- κτύου.

Προστατέψτε το καλώδιο από υψηλή θερμοκρασία, διαβρωτικά υγρά και αιχμηρές ακμές.

Χρησιμοποιήστε μόνον καλωδιακές προεκτάσεις με επαρκές μέγεθος διατομής (βλέπε "Τεχνικά στοιχεία").

Na μη θέτετε το συμπιεστή εκτός λει- τουργίας τραβώντας το φις από την πρίζα του δικτύου, άλλα κάνοντας χρή- ση του διακόπτη έναρξης/παύσης της λειτουργίας.

Τραβήξετο φις του δικτύου από την πρίζα μετά την ολοκλήρωση της λει- τουργίας.

5.4 Δημιουργία πεπιεσμένου αέρα

1. Ενεργοποιήστε τη συσκευή (42 ή 43).

Περιμένετε, μέχρι να επίτευχθεί η μέγιστη πίεση λέβητα (ο συμπιεστής τίθεται εκτός λειτουργίας).

Η πίεση λέβητα εμφανίζεται στο μανόμετρο για τη μέτρηση της πίεσης του λέβητα (47).

BasicAir 250/350

PowerAir 350

1. Ρύθμιση της κανονικής πίεσης με το ρυθμιστή πίεσης(44). Η τρέχουσα κανονική πίεση εμφανίζεται στο μανόμετρο για τη μέτρηση της κανονικής πίεσης (46).

Προσοχή!

Η ρυθμισμένη κανονική πίεση δεν επιτρέπεται να υπερβεί τη μέγιστη λειτουργική πίεση των συνδεδεμένων εργαλείων πεπιεσμένου αέρα!

1. Συνδέστε το σωλήνα πεπιεσμένου αέρα στη σύνδεση πεπιεσμένου αέρα (45).
2. Συνδέστε το εργαλείο πεπιεσμένου άερα. Τώρα μπορείτε να εργαστείτε με το εργαλείο πεπιεσμένου άερα.
3. Εάν δεν πρόκειται να συνεχίσετε άμεσα να εργάζεστε με τη συσκευή, τότε θέστε την εκτός λειτουργίας. Τραβήξτε επίσης στη συνέχεια το φις το δικτύου.

1. Εκενώνετε όλο το νερό συμπυκνώματος του δοχείου πίεσης καθημερινά (48). Ενδεχομένως δώστε μικρή κλίση στη συσκευή.

6. Συντήρηση και περιποί- ηση

Κίνδυνος!

Πριν από κάθε εργασία στη συσκευή:

• Θέστε τη συσκευή εκτός λειτουργίας.
• Βγάλτε το φις ρεύματος.
• Περιμένετε μέχρι να ακινητοποιηθεί η συσκευή.
• Βεβαιωθείτε ότι η συσκευή και όλα τα χρησιμοποιούμενα εργαλεία πεπιεσμένου αέρα και εξαρτήματα δέν έχουν πίεση.
• Αφήστε τη συσκευή και όλα τα χρησιμοποιημένα εργαλεία πεπιεσμένου αέρα και παρελκόμενα να κρυώσουν.

Μετά από όλες τις εργασίες στη συ- σκευή:

• Θέστε όλες τις εγκαταστάσεις ασφαλείας και πάλι σε λειτουργία και επανελέγξτε τις.
• Βεβαιωθείτε ότι δεν παρευρίσκονται εργαλεία ή όμοια αντικείμενα στη μηχανή.

Πιο εκτεταμένες εργασίες συντήρησης και επισκευής, απ' αυτές που αναφέρονται σε αυτό το κεφάλαιο, επιτρέπεται να διενεργούνται μόνον από ειδικευμένο τεχνικό προσωπικό.

6.1 Τακτική συντήρηση

Προσοχή

Ελέγξτε στον νέο συμπυκνωτή τις ροπές σύσφιγξης των βιδών κυλινόρικής κεφαλής (δείτε "Τεχνικά χαρακτηριστικά") μετά τις πρώτες 50 και 250 ώρες λειτουργίας.

Πριν από κάθε έναρξη της εργασίας

• Ελέγξτε τους σωλήνες πεπιεσμένου αέρα, αναζητώντας ενδεχόμενα σημεία φθοράς και εάν απαιτείται αντικαταστήστε τους.
• Ελέγξτε τη σταθερότητα των βιδωτών συνδέσεων και εάν απαιτείται σφίξτε τις.
• Επανελέγξε το καλώδιο σύνδεσης, αναζητώντας ενδεχόμενα σημεία φθοράς. Ενδεχομένως αναθέστε την αντικατάσταση σε έναν ηλεκτροτεχνίτη.

Ανά 50 ώρες λειτουργίας

- Ελέγξτε το φίλτρο αέρα (49) στο συμπιεστή και ενδεχομένως καθαρίστε το.

- Ελέγξτε τη στάθμη λαδιού του συμπιεστή με το όργανο ένδειξης στάθμης λαδιού (50) και κατά περίπτωση συμπληρώστε λάδι.(51)

Ανά 250 ώρες λειτουργίας

- Αντικαταστήστε το φίλτρο αέρα που βρίσκεται στο συμπιεστή.

Ανά 500 ώρες λειτουργίας

- Αφήστε λάδι να εκρεύσει και ανανε- ώστε το.

Μετά από 1000 ώρες λειτουργίας

- Δώστε τη συσκευή για επιθεώρηση σε ένα ειδικευμένο συνεργείο. Κατ' αυτόν τον τρόπο παρατείνεται σημαντικά η διάρκεια της λειτουργικής ζωής του συμπιεστή.

6.2 Αποθήκευση του μηχανή- ματος

1. Θέστε τη συσκευή εκτός λειτουργίας και τραβήξτε το φις του δικτύου.
2. Εξαερώστε το δοχείο πίεσης καθώς και όλα τα συνδεδεμένα εργαλεία πεπιεσμένου αέρα.
3. Αφήστε το νερό συμπύκνωσης να εκρεύσει.
4. Τηρήστε το μηχάνημα έτσι, ώστε να μη μπορεί να τεθεί σε λειτουργία από αναρμόδια άτομα.

Προσοχή!

Μην αποθηκεύετε και μη μεταφέρετε το μηχάνημα σε εξωτερικό χώρο ή σε υγρό περιβάλλον εάν δεν είναι προστατευμένο.

Μην τοποθετείτε το μηχάνημα για την αποθήκευση και για τη μεταφορά στη μία του πλευρά.

7. Προβλήματα και λειτουργικές διαταραχές

Kívδυνος!

Πριν από κάθε εργασία στη συ- σκευή:

• Θέστε τη συσκευή εκτός λειτουργίας.
• Τραβήξτε το φις του δικτύου.
  – Περιμένετ ε μέχρι να ακινητοποιηθεί η συσκευή.
• Βεβαιωθείτε ότι η συσκευή και όλα τα χρησιμοποιούμενα εργαλεία πεπιεσμένου αέρα και εξαρτήματα δέν έχουν ίεση.
• Αφήστε τη συσκευή και όλα τα χρησιμοποιημένα εργαλεία πεπιεσμένου αέρα και παρελκόμενα να κρυώσουν.

Μετά από όλες τις εργασίες στη συ- σκευή:

• Θέστε όλες τις εγκαταστάσεις ασφαλείας και πάλι σε λειτουργία και επανελέγξτε τις.
• Βεβαιωθείτε ότι δεν παρευρίσκονται εργαλεία ή όμοια αντικείμενα στη μηχανή.

Ο συμπιεστής δεν τίθεται σε λειτουργία:

• Δεν υπάρχει τάση ρεύματος.
- Ελέγξτε το φις, την πρίζα και την ασφάλεια.
• Πολύ χαμηλή τάση ρεύματος.
– Χρησιμοποιήστε καλώ δια προέκτασης με επαρκή διατομή σύρματος (δείτε σχετικά στα "Τεχνικά Χαρακτηριστικά"). Όταν είναι κρύα η συσκευή, αποφύγετε τη χρήση καλωδίων προέκτασης και εκτονώστε την πίεση στο δοχείο πίεσης.

- Ο συμπιεστής τέθηκε εκτός λειτουργίας λόγω τραβήγματος του φις του δικτύου κατά τη διάρκεια της λειτουργίας του.

- Θέστε κατ' αρχήν το συμπιεστή εκτός και στη συνέχεια και πάλι εντός λειτουργίας μέσω του διακόπτη έναρξης/παύσης της λειτουργίας.

- Ο κινητήρας έχει υπερθερμανθεί, π.χ. λόγω ελαττωματικής ψύξης (καλυμμένα ππερύγια ψύξης).

• Απενεργοποίηστε αρχικά τον συμπιεστή στο διακόπτη ενεργοποίησης / απενεργοποίησης και αφήστε τον να κρυώσει.
• Εξαλείψτε την αιτία της υπερθέρ- μανσης.
• Ενεργοποιήστε εκ νέου τον συμπιεστή.

Ο συμπιεστής λειτουργεί δίχως επαρκή πίεση.

• Μη στεγανό στόμιο εκροής νερού συμπύκνωσης στο δοχείο πίεσης.
• Ελέγξτε τη στεγανοποίηση της (των) βίδας (βίδων) εκροής και αντικαταστήστε κατά περίπτωση.
• Σφίξτε τη (τις) βίδα(ες) εκροής με το χέρι.
• Η βαλβίδα μη-επιστροφής δεν είναι στεγανή.
• Δώστε τη βαλβίδα μη-επιστροφής προς επισκευή σε ένα ειδικευμένο συνεργείο.

Το εργαλείο πεπιεσμένου αέρα δε διαθέτει επαρκή πίεση.

• Δεν έχετε ανοίξει επαρκώς το ρυθμιστή πίεσης.
  – Ανοίξτε πε ρισσότερο το ρυθμιστή πίεσης.

• Η σωληνωτή σύνδεση μεταξύ του συμπιεστή και του εργαλείου πεπιεσμένου αέρα δεν είναι στεγανή.

• Ελέγξτε τη σωληνωτή σύνδεση και αντικαταστήστε ενδεχομένως τα μέρη που παρουσιάζουν βλάβη.

Περαιτέρω εργασίες στη συσκευή επιτρέπεται να εκτελεστούν μόνο από ηλεκτρολόγο ή το τμήμα Service της εταιρείας μας στη χώρα σας.

8. Επισκευή

! Kívδυνος!

Επισκευές ηλεκτρικών εργαλείων επι- τρέπεται να διενεργούνται μόνον από έναν ηλεκτροτεχνίτη!

Ηλεκτρικά εργαλεία που επιδέχονται επισκευής μπορούν να αποσταλούν στο service της χώρας σας. Τις διευθύνσεις μπορείτε να βρείτε στον κατάλογο ανταλλακτικών.

Παρακαλείσθε κατά την αποστολή προς επισκευή να περιγράψετε το διαπιστωμένο πρόβλημα.

9. Προστασία του περιβάλ- λοντος

Kívõuvoç!

Το νερό συμπύκνωσης από το δοχείο πίεσης περιέχει κατάλοιπα λαδιού. Απορρίπτετε το νερό συμπύκνωσης με οικολογικό τρόπο μέσω των αντίστοιχων σημείων συλλογής αποβλήτων!

Kívδυνος!

Απορρίπτετε τα παλαιά λάδια του συμπιεστή με οικολογικό τρόπο μέσω των αντίστοιχων σημείων συλλογής αποβλήτων!

Το υλικό συσκευασίας του μηχανήμα- τος είναι ανακυλώσιμο 100 %.

Τα πεπαλαιωμένα μηχανήματα και εξαρτήματα περιέχουν μεγάλες ποσότητες πολύτιμων πρώτων υλών και συνθετικών υλών, οι οποίες μπορούν να υποβληθούν επίσης σε ανακύκλωση.

Οι οδηγίες λειτουργίας έχουν τυπωθεί σε λευκανθέν χαρτί χωρίς χλώριο.

1. Τεχνικά χαρακτηριστικά

		BasicAir 250 BasicAir 350 Power		Air 350
Ισχύς αναρρόφησης	l/min	240 290
Πραγματική ποσότητα (όγκος ρεύματος)	l/min	120	150
Ικανότητα πλήρωσης	l/min	140	165
Μέγ. πίεση λειτουργίας	bar	8	10
Μέ γ. θερμοκρασία αποθήκευσης -/ λειτουργίας *	°C	+ 40
Ελάχ. θερμοκρασία αποθήκευσης -/ λειτουργίας **	°C	+ 5
Όγκος του δοχείου πίεσης	l	24	50	23
Αριθμός των εξόδων αέρα		1
Αριθμός κυλίνδρων		1
Ροπή σύσφιξης βιδών κυλινδρικής κεφαλής	nm	10
Αριθμός στροφών	min^-1	2850
Ισχύς του κινητήρα	kW	1,5	1,8
Τάσης σύνδεσης (50 Hz)	V	230
Ονομαστική ένταση ρεύματος	A	7,2	7,9
Ελάχιστη ασφάλεια	A	10 με χρονο-υστέρηση
Βαθμός προστασίας		IP 20
Μέγιστο συνολικό μήκος κατά τη χρήση καλωδιακών προεκτάσεων:- για διατομή σύρματος 1,0 mm^2 - για διατομή σύρματος 1,5 mm^2 - για διατομή σύρματος 2,5 mm^2	mmm	101525
Ποιότητα λαδιού (συμπιεστής)		SAE 40 (SAE 20)
Ποσότητα λαδιού για την αλλαγή λαδιού (συμπιεστής)	l	περίπου 0,25
Διάσταση: Μήκος × Πλάτος × ́Υψος	mm	555 × 310 × 600	760 × 380 × 660	490 × 450 × 750
Βάρος	kg	28	33,5	37
Στάθμη ηχητικής πίεσης! L _PA σε μέγ. απόσταση 1 m	dB (A)	87 + 3	89 + 3
Εγγυημένη στάθμη ηχητικής ισχύος L _WA	dB (A)	94	96
Όλα τα τεχνικά στοιχεία αναφέρονται σε θερμοκρασία περιβάλλοντος 20 °C.
* Η διάρκεια ζωής ορισμένων εξαρτημάτων, όπως π.χ. της στεγανοποίησης της βαλβίδας μη-επιστροφής, μειώνεται σημαντικά όταν ο συμπιεστής χρησιμοποιείται υπό συνθήκες υψηλής θερμοκρασίας (μέγ. θερμοκρασία αποθήκευσης/λειτουργίας και άνω).
** Σε θερμοκρασίες κάτω της ελάχ. θερμοκρασίας αποθήκευσης/λειτουργίας υπάρχει κίνδυνος παγετού για το συμπύκνωμα στο δοχείο πίεσης.

10.000元

10.000元
