Tuotetyyppi	Kannettava ilmakompressori
Merkki	Metabo
Malli	BasicAir 250
Kompressorin tyyppi	Öljytön
Säiliön tilavuus	6 litraa (teräs)
Maksimipaine	8 bar (116 psi)
Ilmavirta	150 L/min
Moottorin teho	1,5 hv (1100 W)
Sähköliitäntä	230 V ~ 50 Hz
Mitat (P x L x K)	35 x 30 x 30 cm
Paino	10 kg
Melutaso	85 dB(A)
Suositeltu käyttö	Ilmantäyttö, kevyt ruiskutus, puhdistus
Turvaventtiili	Kyllä
Painemittari	Kyllä (säiliön paine)
Kondenssiveden tyhjennys	Kyllä (tyhjennysventtiili)
Ilmansuodatin	Kyllä, pestävä
Automaattinen pysäytys (painekytkin)	Kyllä
Lämpösuojaus	Kyllä
Sähköjohdon pituus	1,5 m
Varaosat saatavilla	Korjauspakkaus, tiivisteet, takaiskuventtiili
Säännöllinen huolto	Suodattimen puhdistus, päivittäinen tyhjennys
Takuu	2 vuotta

Usein kysytyt kysymykset - BasicAir 250 METABO

Mikä on BasicAir 250:n maksimipaine?

Maksimipaine on 8 bar (116 psi).

Onko tämä kompressori öljytön?

Kyllä, BasicAir 250 on öljytön kompressori. Öljynvaihtoa ei tarvita.

Voiko tällä kompressorilla maalata?

Kyllä, pieniin ruiskutusprojekteihin sopivalla ilmapistoolilla. Ilmavirta 150 L/min riittää kevyisiin töihin.

Kuinka säiliö tyhjennetään?

Käytä säiliön pohjassa olevaa tyhjennysventtiiliä. Avaa se säännöllisesti kondenssiveden poistamiseksi ja korroosion estämiseksi.

Mikä on kompressorin melutaso?

Melutaso on noin 85 dB(A). Käytön aikana suositellaan kuulosuojaimia.

Pysähtyykö kompressori automaattisesti?

Kyllä, siinä on painekytkin, joka pysäyttää moottorin maksimipaineen saavuttamisen jälkeen ja käynnistää sen uudelleen, kun paine laskee kynnyksen alapuolelle.

Kuinka ilmansuodatin puhdistetaan?

Irrota suodatin ja pese se saippuavedellä. Anna kuivua täysin ennen takaisin asentamista. Tee tämä toimenpide joka kuukausi.

Mitä tehdä, jos kompressori ei käynnisty?

Tarkista sähkönsyöttö, sulake ja painekytkimen kunto. Jos moottori ei käynnisty, lämpösuojaus on ehkä lauennut – odota, kunnes se jäähtyy.

Mitä lisävarusteita BasicAir 250:n mukana tulee?

Kompressorin mukana toimitetaan pikaliitin ja 3 metrin spiraaliletku. Muita lisävarusteita on saatavana erikseen.

Mikä on BasicAir 250:n takuu?

Metabo antaa tälle kompressorille 2 vuoden takuun, edellyttäen asianmukaista käyttöä ja säännöllistä huoltoa.

KÄYTTÖOHJE BasicAir 250 METABO

FIN Alkuperäiskäyttöohje 73

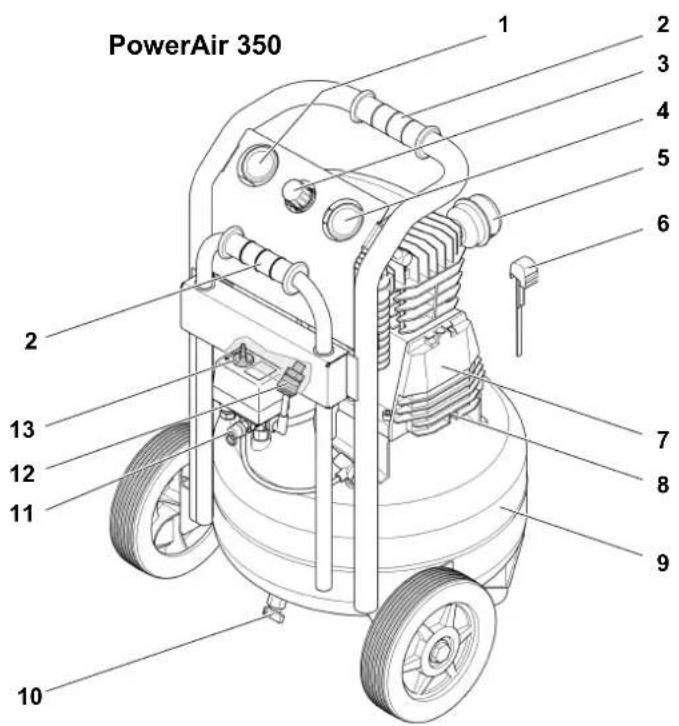

1. Laitteen yleiskuva / toimituksen laajuus

1 Säätöpainen manometri
2 Kuljetuskahva
3 Paineensäädin
4 Säiliöpainen manometri
5 Ilmansuodattimen kotelo
6 Öljynmittatikku
7 Kompressori
8 Öljynpoistoruuvi
9 Painesäiliö
10 Kuulahana kondensaattipoistoau-kossa
11 Turvaventtiili
12 Paineilmaliitäntä (pikaliitin), säädelty paineilma
13 PÄÄLLE/POIS-kytkin

Sisällysluettelo

1. Laitteen yleiskuva / toimituksen laajuus .... 73

2. EY-vaatimuksenmukaisuusvakuutus....74

3. Lue ensin!...... 74

4. Turvallisuus....74

4.1 Tarkoituksenmukainen käyttö ... 74

4.2 Yleisiä turvallisuusohjeita...... 74

4.3 Symbolit laitteella....75

4.4 Turvalaitteet....76

1. Käyttö....76

5.1 Ennen ensimmäistä käyttöä..... 76

5.2 Sijoitus ....76

5.3 Verkkoliitäntä 77

5.4 Paineilman tuottaminen ..... 77

1. Huolto ja hoito.... 77

6.1 Säännöllinen huolto 77

6.2 Laitteen säilytys ....78

1. Ongelmat ja häiriöt .... 78

2. Korjaus ....78

3. Ympäristönsuojelu ......78

4. Tekniset tiedot 79

2. EY-vaatimuksenmukai-suusvakuutus

Täten vakuutamme, että tämä laite vastaa asiaankuuluvien direktiivien perustavanlaatuisia vaatimuksia ja määräyksiä.

3. Lue ensin!

Tämä käyttöohje on valmistettu siten, että voit työskennellä laitteesi kanssa nopeasti ja turvallisesti. Tässä pieni opastus, miten sinun tulisi lukea tätä käyttöohjetta:

– Lue tämä ohjekirja kokonaan ennen laitteen käyttöönottoa. Huomioi erityisesti turvallisuusohjeet.

– Tämä ohjekirja on suunnattu henkilöille, joilla on tässä kuvattujen laitteiden kaltaisten laitteiden käsittelyä koskevat tekniset perustiedot. Mikäli sinulla ei ole minkäänlaista kokemusta tällaisista laitteista, pitäisi sinun ensin pyytää kokemuksen omaavan henkilön apua.

– Säilytä kaikki tämän laitteen mukana tulleet asiakirjat, jotta niiden tiedot ovat aina itsesi ja muiden käyt-

täjien saatavissa. Säilytä ostokuitti mahdollista takuutapausta varten.

- Mikäli lainaat laitetta tai myyt sen, luovuta aina myös kaikki laitteen mukana toimitetut asiakirjat mu-kaan.

– Valmistaja ei ota mitään vastuuta vaurioista, jotka aiheutuivat siitä, ettei tätä käyttöohjetta huomioitu.

Tässä käyttöohjeessa olevat tiedot ovat merkitty seuraavasti:

Varoitus henkilövahingoista tai ympäristövahingoista.

Varoitus sähköisyydestä johtuvista henkilövahingoista.

Varoitus esinevahingoista.

Täydentävät informaatiot.

– Numerot kuvissa (1, 2, 3, ...)
- merkitsevät yksittäisosia;
– on läpinumeroitu;
– viittaavat vastaaviin numeroihin suluissa (1), (2), (3) ... viereises-sä tekstissä.
- Toimintaohjeet, joissa järjestys täytyy huomioida, on läpinumeroitu.
– Toimintaohjeet, joissa järjes tyksellä ei ole merkitystä, on merkitty pisteellä.
- Listat ovat merkitty viivalla.

4. Turvallisuus

4.1 Tarkoituksenmukainen käyttö

Tämä laite on tarkoitettu tuottamaan paineilmaa paineilmakäyttöisille työka-luille. Käytä laitetta vain valvonnan alaisena.

Käyttö lääketieteellisellä alueella, elintarvikkeiden alueella sekä hengitysilmapullojen täyttäminen ei ole sallittua.

Räjähtäviä, palavia tai terveydelle vaarallisia kaasuja ja pölyä ei saa imeä sisään. Käyttö ei ole sallittua räjähdysalttiissa ja pölyisessä ympäristössä.

Kaikenlainen muu käyttö on määräysten vastaista. Määräysten vastaisesta käytöstä, koneen muutoksista tai sellaisten osien käytöstä, joita valmistaja ei ole tarkastanut ja hyväksynyt, voi aiheutua ennalta arvaamattomia vaurioi-ta!

Lapset, nuoret ja opastusta vailla olevat henkilöt eivät saa käyttää laitetta ja siihen liitettyjä paineilmatyökaluja.

4.2 Yleisiä turvallisuusohjeita

• Huomioi tätä sähkölaitetta käytettäessä seuraavat turvallisuusohjeet, jotta henkilö- ja esinevahinkojen vaarat vältettäisiin.
• Huomioi kappaleissa olevat erityiset turvallisuusohjeet.
• Säilytä huolellisesti kaikki koneen mukana toimitetut dokumentit.
• Huomioi tarvittaessa ammattiliittojen ohjesäännöt ja kompressorien ja paineilmatyökalujen käytölle määrätyt tapaturmanestomääräykset.
• Noudata lain määräyksiä, jotka koskevat valvontaa vaativia laitteistoja.
• Huomaa laitteen käytön ja varastoinnin yhteydessä, että ulos vuotava kondensaatti ja muut käyttöaineet likaavat ympäristöä ja voivat aiheuttaa ympäristövahinkoja.

Yleinen vaara!

• Pidä työalue järjestyksessä – työalueen epäjärjestyksestä voi seurata onnettomuuksia.
• Ole tarkkaavainen. Keskity työhösi. Työskentele järkevästi. Älä käytä sähkölaitetta, kun keskittymiskykysi on heikko.
• Ota ympäristötekijät huomioon:
• Huolehdi kunnollisesta valaistuksesta.

• Vältä epänormaaleja asentoja. Seiso tukevasti ja säilytä aina tasapainoinen asento.

• Älä käytä tätä sähkölaitetta palavien nesteiden tai kaasujen läheisyydessä.

• Pidä lapset etäällä työalueesta. Älä anna muiden koskea laitteeseen tai verkkokaapeliin käytön aikana.
• Älä ylikuormita tätä sähkölaitetta – käytä tätä laitetta ainoastaan sillä tehoalueella, mikä on ilmoitettu teknisissä tiedoissa.

Sähkövirrasta aiheutuva vaa-

ra!

• Älä jätä tätä sähkölaitetta satee-seen.
• Älä käytä tätä sähkölaitetta kosteassa tai märässä ympäristössä.
• Työskenneltäessä tämän laitteen kanssa vältä kehon kosketuksia maadoitettujen osien (esim. lämpö-patterit, putket, hellat, jääkaapit) kanssa.
• Älä käytä verkkokaapelia sellaisiin tarkoituksiin, mihin sitä ei ole tarkoitettu.

Ulostulevasta paineilmasta ja

osista, jotka paineilma vetää mu- kaan, aiheutuva vaara!

• Älä koskaan kohdista paineilmaa ihmisiä tai eläimiä kohti!
• Varmistu, että käytettävät paineilmatyökalut ja tarvikeosat on rakennettu kestämään työpainetta tai liitä ne paineenalennusventtiilin kautta.
• Huomioi, että pikaliitintä irrotettaessa paineilmaletkussa oleva paineilma poistuu äkillisesti. Pidä tämän vuoksi paineilmaletkun irrotettavasta päästä hyvin kiinni.
• Varmistu, että kaikki ruuviliitokset ovat kireällä.
• Älä korjaa laitetta itse! Ainoastaan ammattihenkilöt saavat suorittaa kompressoriin, painesäiliöihin ja paineilmatyökaluihin kohdistuvia korja- uksia.

Öljypitoisesta paineilmasta ai-

heutuvat vaarat!

• Älä käytä öljypitoista paineilmaa ainoastaan sellaisten paineilmatyökalujen kanssa, jotka on tarkoitettu käytettäväksi öljypitoisen paineilman kanssa.
• Älä käytä öljypitoisen paineilman paineilmaletkuja sellaisten paineil-

matyökalujen kanssa, joita ei ole tarkoitettu käytettäväksi öljypitoisen paineilman kanssa.

- Älä täytä auton renkaita tms. öljypitoisella paineilmalla.

Palovammavaara paineilmaa

johtavien osien pinnoilla!

- Anna laitteen jäähtyä ennen huolto-töiden suorittamista.

Liikkuvista osista aiheutuva

loukkaantumis- ja puristumisvaara!

• Älä ota tätä laitetta käyttöön ilman asennettuna olevaa suojalaitteistoa.
• Huomioi, että kone käynnistyy automaattisesti, kun vähimmäispaine on saavutettu! – Varmistu ennen huoltotöiden aloittamista, että kone on irrotettu verkkovirrasta.
• Varmistu, että päällekytkettäessä (esimerkiksi huoltotöiden jälkeen) laitteessa ei ole enää asennustyökaluja tai löysiä osia.

Riittämättömästä henkilökoh-

taisesta varustuksesta aiheutuvat vaarat!

• Käytä kuulosuojaimia.
• Käytä suojalaseja.
• Käytä hengityssuojainta pölyisten töiden aikana tai jos muodostuu terveydelle vaarallista höyryä.
• Käytä soveltuvaa työvaatetusta. Työskenneltäessä ulkona on suositeltavaa käyttää liukumattomia jalkineita.

Sähkölaitteen vioista aiheutu-

vat vaarat!

• Hoida sähkölaitetta ja tarvikkeita huolellisesti. Noudata huoltomääräyksiä.
• Tarkasta sähkölaite mahdollisten vaurioiden varalta ennen jokaista käyttöä: Ennen sähkölaitteen käyttämistä täytyy turvalaitteiden, suojalaitteiden tai vähäisesti vaurioituneiden osien moitteeton ja tarkoituksenmukainen toiminta tarkastaa. Vaurioitunutta laitetta saa käyttää uudelleen vasta, kun se on ensin korjattu asianmukaisesti.
• Tarkasta, toimivatko liikkuvat osat moitteettomasti ja etteivät ne ole ju-missa. Kaikkien osien täytyy olla

asennettuna oikein ja niiden tulee täyttää kaikki niille asetetut vaatimukset, jotta laitteen moitteeton käyttö varmistettaisiin.

• Vaurioituneet suojalaitteet tai osat täytyy korjata tai vaihtaa asianmukaisesti valtuutetun ammattikorjaamon toimesta.
• Anna asiakaspalvelukorjaamon vaihtaa vaurioituneet kytkimet.
• Älä käytä laitetta, mikäli virtakytkintä ei voida kytkeä päälle tai pois pääl-tä.
• Pidä käsikahvat kuivina ja puhtaina öljystä ja rasvasta.

4.3 Symbolit laitteella

Symbolit laitteella

14 15 16 17 18

19

14 Lue käyttöohje.
15 Varoitus: kuumien osien kosketta-minen aiheuttaa henkilövahinkoja.
16 Käytä suojalaseja.
17 Automaattista käynnistymistä koskeva varoitus.
18 Vaarallista sähköjännitettä koskeva varoitus.
19 Taattu äänitehotaso

Tiedot tyyppikilvellä:

20 Valmistaja
21 Tuote-, versio-, sarjanumero
22 Laitenimitys
23 Liitäntäjännite / taajuus

24 Moottorin teho P _1 (katso myös "Tekniset tiedot")

25 Virrankulutus / suojausluokka

26 Moottorin kierrosluku / nimellisan- toteho

27 CE-merkki – Tämä laite täyttää EU-direktiivit vaatimuksenmukaisuusvakuutuksen mukaisesti

28 Valmistusvuosi

29 Imuteho

30 Täyttöteho

31 Kompressorin kierrosluku

32 Sylinterien määrä

33 Maksimipaine

34 Painesäilion tilavuus

35 Kierrätysmerkki – laitteen voi toi-mittaa valmistajalle hävitettäväksi

4.4 Turvalaitteet

Turvaventtiili
BasicAir 250/350

Jousikuormitettu turvaventtiili (36) sijaitsee paineensäätöyksikössä. Turvaventtiili kytkeytyy päälle, jos sallittu enimmäispaine ylitetään.

5. Käyttö

5.1 Ennen ensimmäistä käyt- töä

Pyörien asennus

- Asenna pyörät kuvan mukaisesti.

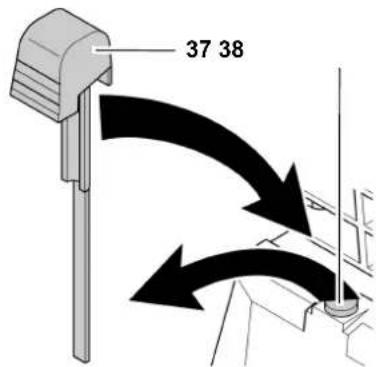

Asenna öljynmittatikku paikalleen

1. Poista tulppa (38) kompressorin kotelosta.

1. Asenna tulpan tilalle mukana to-imitettu öljynmittatikku (37).

Tulppa estää öljyn ulostulon kuljetuksen aikana. Laita tulppa tämän vuoksi talteen myöhempää käyttöä varten.

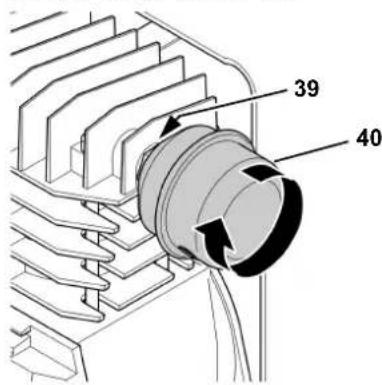

Ilmansuodattimen asentaminen

1. Poista tulppa kompressorikotelon ilmanottoaukosta.(39) Laita tulppa talteen myöhempää käyttöä varten.

BasicAir 250

BasicAir 350 / PowerAir 350

1. Ruuvaa mukana toimitettu ilmansuodatin (40) ilman sisäänvirtaukselle.

Kondensaattipoistoaukon tarkastus

- Varmista, että konsensaattipoisto-aukko on suljettu (41).

Laitteen sijoituspaikan täytyy täyttää seuraavat vaatimukset:

• Kuiva, viileä, suojattu pakkaselta
• Tukeva, vaakasuora ja tasainen alusta

Virheellisestä sijoittamisesta voi seurata vakavia onnettomuuksia.

• Varmista, että laite ei pääse rullaamaan paikaltaan, kaatumaan ja liukumaan.
• Älä vedä laitetta letkusta tai verkko-johdosta. Kuljeta laitetta ainoastaan kahvasta.
• Turvalaitteisiin ja käyttöelementteihin täytyy aina päästä helposti käsiksi.

5.3 Verkkoliitäntä

Vaara! Sähköjännite

Käytä konetta ainoastaan kuivassa ympäristössä. Liitä kone vain sellaiseen virtalähteeseen, joka täyttää seuraavat edellytykset:

• pistorasiat asennettu, maadoitettu ja tarkastettu määräysten mukaisesti.
  – sulakkeet vastaavat teknisissä tie-doissa annettuja arvoja;

Aseta johto siten, että se ei häiritse työskentelyä eikä voi vahingoittua.

Tarkasta aina ennen verkkopistokkeen asentamista pistorasiaan, että laite on kytkettynä pois päältä.

Suojele verkkojohtoa kuumuudelta, vahingollisilta nesteiltä ja teräviltä kulmiltä.

Käytä ainoastaan riittävällä johdinsisähalkaisijalla varustettua jatkojohtoa (katso "Tekniset tiedot").

Älä sammuta kompressoria vetämällä verkkopistoke irti vaan Päälle-/Pois-kyt-kimellä.

Vedä käytön lopettamisen jälkeen verk- kopistoke irti pistorasiasta.

5.4 Paineilman tuottaminen

1. Kytke laite päälle (42 tai 43).

Odota, kunnes maksimaalinen säi- liöpaine on saavutettu (kompressori kytkeytyy pois päältä).

Säiliöpaine näytetään säiliöpaine-ma-nometrissä (47).

BasicAir 250/350

PowerAir 350

1. Säädä säätöpaine paineensäätimestä (44). Nykyinen säätöpaine näytetään säätöpaine-manometris-sä (46).

Huomio!

Säädetty säätöpaine ei saa olla korke-ampi kuin liitetyn paineilmatyökalun maksimaalinen käyttöpaine!

1. Liitä paineilmaletku paineilmaliitäntään (45).
2. Liitä paineilmatyökalu. Nyt työskentely paineilmatyökalun kanssa voidaan aloittaa.
3. Kytke laite pois päältä, jos työskentelyä ei välittömästi haluta jatkaa. Vedä tämän jälkeen verkkopistoke myös irti.

1. Päästä tiivistynyt vesi päivittäin pois painesäiliöstä (48). Kallista laitetta tätä varten hieman.

6. Huolto ja hoito

Vaara!

Ennen kaikkia laitteelle suoritettavia töitä:

• Kytke laite pois päältä.
  – Irrota verkkopistoke virtalähteestä.
  – Odota, kunnes laite on pysähtynyt.

• Varmistu, että laite ja kaikki käytet- tävät paineilmatyökalut ja lisätarvik- keet ovat paineettomia.
  – Anna laitteen sekä kaikkien käytettävien paineilmatyökalujen ja lisälaitteiden jäähtyä.

Kaikkien koneelle suoritettujen töiden jälkeen:

• Aseta kaikki turvalaitteet taas toimintaan ja tarkasta ne.
  – Varmista, ettei koneella tai sen si- sällä ole työkaluja tai muita vastaa- via esineitä.

Tässä kappaleessa kuvattuja huol-to- ja korjaustöitä laajempia töitä saavat suorittaa vain alan ammattilaiset.

6.1 Säännöllinen huolto

Huomio

Tarkasta uuden kompressorin sylinterinkannen ruuvien kiristystiukkuudet (katso "Tekniset tiedot") ensimmäisten 50 ja 250 käyttötunnin jälkeen.

Ennen jokaista työskentelyn aloitta-mista

• Tarkasta paineilmaletkujen mahdolliset vauriot, vaihda tarvittaessa.
• Tarkasta ruuviliitoksien kireys, kiris-tä tarvittaessa.
• Tarkasta liitäntäjohdon mahdolliset vauriot, anna tarvittaessa sähköalan ammattilaisen vaihtaa johto.

50 käyttötunnin välein

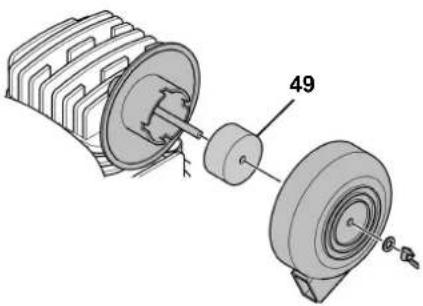

- Tarkasta kompressorin ilmansuodatin (49), puhdista tarvittaessa.

- Tarkasta kompressorin öljymäärä öljynmittatikusta (50), mahd. lisää öljyä (51).

250 käyttötunnin välein

- Vaihda kompressorin ilmansuodatin.

Aina 500 käyttötunnin välein

• Vaihda öljy.

1000 käyttötunnin jälkeen

- Anna ammattikorjaamon suorittaa tarkastukset. Tällöin kompressorin käyttöikä kasvaa huomattavasti.

6.2 Laitteen säilytys

1. Kytke laite pois päältä ja irrota verk- kopistoke virtalähteestä.
2. Ilmaa painesäiliö ja kaikki liitetyt pai- neilmatyökalut.
3. Poista kondenssivesi painesäiliöstä.
4. Säilytä laitetta siten, e tteivät asiattomat voi käynnistää sitä.

Huomio!

Älä säilytä tai kuljeta laitetta suojaamat- tomana ulkona tai kosteissa tiloissa.

Älä aseta laitetta kyljelleen säilytystä tai kuljetusta varten.

7. Ongelmat ja häiriöt

Vaara!

Ennen kaikkia laitteelle su oritettavia töitä:

– Kytke laite pois päältä.
– Irrota verkkopistoke virtalähteestä.
– Odota, kunnes laite on pysähtynyt.
– varmistu, että laite ja kaikki käytettävät paineilmatyökalut ja lisätarvikkeet ovat paineettomia.

– Anna laitteen sekä kaikkien käytet- tävien paineilmatyökalujen ja lisä- laitteiden jäähtyä.

Kaikkien koneelle suoritettujen töiden jälkeen:

– Aseta kaikki turvalaitteet taas toimintaan ja tarkasta ne.
– varmista, ettei koneella tai sen sisäl- lä ole työkaluja tai muita vastaavia esineitä.

Kompressori ei käynnisty:

• Ei verkkojännitettä
• tarkasta sähköjohto, pistoke, pi s- torasia ja sulake.
  • Liian alhainen verkkojännite.
  – käytä riittävällä sisähalkaisijalla varustettua jatkojohtoa (katso "Tekniset tiedot"). Kun laite on kylmä, vältä jatkojohtoa ja päästä paine pois painesäiliöstä.
• Kompressori sammutettiin vetämälä verkkopistoke irti, kun se oli käynnissä.
• kytke kompressori ensin Päälle-/Pois-kytkimellä pois päältä, kytke tämän jälkeen uudelleen päälle.
• Moottori ylikuumentunut, esim riittämättömän jäähdytyksen seurauksena (jäähdytslamellit peitetty).
• Kytke kompressori ensin Päälle/ pois-kytkimellä pois päältä ja anna sen jäähtyä.
  – Poista ylikuumenemisen syy.
  – Kytke kompressori uudelleen päälle.

Kompressori käy, mutta ei tuota riittävää painetta.

• Painesäiliön kondenssiveden pois- toaukko vuotaa.
  – Tarkasta poistoruuvin tiiviste; vaihda tarvittaessa.
  – Kiristä poistoruuvi(t) käsin.
  • Takaiskuventtiili vuotaa.
• anna ammattikorjaamon korjata takaiskuventtiili.

Paineilmatyökalu ei saa riittävästi painetta.

• Paineensäädintä ei ole avattu tarpeeksi.
  -avaa paineensäädintä enemmän.

- Kompressorin ja paineilmatyökalun välinen paineilmaletku vuotaa. - tarkasta letkuliittimet; vaihda vau- rioituneet osat tarvittaessa.

Vain sähköalan ammattilainen tai maasi huoltopiste saa tehdä laajem-pia laitetta koskevia töitä.

8. Korjaus

Sähkötyökalujen korjaukset saa suorittaa ainoastaan sähköalan ammattilainen!

Korjauksen tarpeessa olevat sähkötyökalut voidaan lähettää kyseisen maan huoltopistee seen. Osoitteet löytyvät varaosalistasta.

Ole hyvä ja kuvaile havaittu vika, jos lähetät laitteen korjaukseen.

9. Ympäristönsuojelu

Painesäiliön kondenssivesi sisältää öljyjäämiä. Hävitä kondenssivesi ympäristöä säästävällä tavalla vastaavissa keräyspisteissä!

Hävitä kompressorin vanha öljy ympäristöä säästävällä tavalla vastaavissa keräyspisteissä!

Laitteen pakkausmateriaali on 100 %:sti kierrätyskelpoista.

Käytetyt koneet ja tarvikkeet sisältävät suuria määriä arvokkaita raaka-aineita ja muoveja, jotka voidaan käyttää myös hyväksi kierrätysprosessissa.

Käyttöohje on painettu ilman klooria valkaistulle paperille.

10. Tekniset tiedot

		BasicAir 250 BasicAir 350 Power		Air 350
Imuteho l/min 240 290
Tehollinen tuottomäärä (tilavuusvirta) l/min 120 150
Täyttöteho l/min 140 165
Maks. käyttöpaine bar 8 10
Maks. varastointi-/ käyttölämpötila *	°C	+ 40
Min. varastointi-/ käyttölämpötila **	°C	+ 5
Painesäiliön tilavuus	I	24	50	23
Ilman poistoaukkojen lukumäärä		1
Sylinterilukumäärä		1
Sylinterikannen ruuvien kirstysmomentti	nm	10
Kierrosluku	min-1	2850
Moottorin teho	kW	1,5	1,8
Liitäntäjännite (50 Hz)	V	230
Nimellisvirta	A	7,2	7,9
Sulake väh.	A	10 hidas
Suojaluokka		IP 20
Käytettävien jatkojohtojen maksimaalinen kokonaispituus: - 1,0 mm2 johdinhalkaisijalla - 1,5 mm2 johdinhalkaisijalla - 2,5 mm2 johdinhalkaisijalla	m m m	10 15 25
Öljyn laatu (kompressori)		SAE 40 (SAE 20)
Öljynmäärä öljynvaihdon yhteydessä (kompressori)	I	n. 0,25
Mitat: pituus x leveys x korkeus	mm	555 × 310 × 600	760 × 380 × 660	490 × 450 × 750
Paino	kg	28	33,5	37
Äänenpainetaso LPA, 1 m maks.	dB (A)	87 + 3	89 + 3
Taattu äänitehotaso LWA	dB (A)	94	96
Kaikki tekniset tiedot koskevat 20 °C -ympäristölämpötilaa.
* Eräiden komponenttien, esim. takaiskuventtiilin tiivisteiden, kestoikä lyhenee oleellisesti, jos kompressoria käytetään korkeissa lämpötiloissa (maks. varastointi-/käyttölämpötila ja korkeampi).
** Jos lämpötila on matalampi kuin min. varastointi-/käyttölämpötila, painesäiliössä oleva kondensaatti voi jäätyä.
