РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BasicAir 250 METABO

RUS Оригинальное руководство по эксплуатации ..... 94

1. Обзор устройства / комплект поставки

1 Манометр регулирующего давления
2 Транспортировочная рукоят ка
3 Регулятор давления
4 Манометр давления в котле
5 Корпус воздушного фильтра
6 Указатель уровня масла
7 Компрессор
8 Заглушка для слива масла
9 На порный резервуар
10 Шаровой кран на сливе конденсата
11 Предохранительный клап ан
12 Пневматический разъем (быст- родействующая муфта), регули- руемый сжатый воздух
13 Пере ключатели

Содержание

1. Обзор устройства / комплект поставки .....94

2. Декларация соответствия стандартам ЕС....95

3. Прочтите перед началом работы! .....95

4. Безопасность .....95

4.1 Надлежащее применение .....95

4.2 Общие указания по технике безопасности .....95

4.3 Символы на инструменте .....97

4.4 Предохранительные устройства....97

1. Эксплуатация .....97

5.1 Перед первым включением ...97

5.2 Установка .....98

5.3 Подключение к сети .....98

5.4 Производство сжатого воздуха 98

1. Техобслуживание и уход ....99

6.1 Регулярное техническое обслуживание .....99

6.2 Хранение машины.....99

1. Проблемы и неполадки.....99

2. Ремонт ....100

3. Защита окружающей среды.....100

4. Технические характеристики .....101

2. Декларация соответствия стандартам ЕС

Настоящим заявляем, что настоящее устройство соответствует основополагающим требованиям и предписаниям соответствующих директив.

3. Прочтите перед началом работы!

Данное руководство по эксплуатации составлено для быстрой и безопасной работы с устройством. Здесь вы найдете небольшой путеводитель по данному руководству по эксплуатации:

- Полностью прочтите руководство перед включением инструмента. Особое внимание уделите указаниям по безопасности.

– Данное руководство по эксплуатации рассчитано на людей с базовыми техническими знаниями,

необходимыми для работы с устройствами, подобными тем, которые описывается в данном руководстве. Если у вас отсутствует опыт работы с такими устройствами, вы должны сначала воспользоваться помощью опытных специалистов.

– Сохраните всю документацию, поставленную в комплекте с устройством, чтобы вы и другие пользователи могли ознакомиться с ней в дальнейшем по мере необходимости. Сохраняйте покупной чек для предоставления в гарантийных случаях.

– Если вы решили сдать в аренду или продать устройство, передавайте также всю прилагающуюся документацию.

- Ответственность за повреждения, возникшие в результате несоблюдения данного руководство по эксплуатации, производитель не несет.

Сведения в данном руководстве от- мечены следующими символами:

Опасность!

Предупреждение об опасности травмирования или вреде для окружающей среды.

Опасность удара электри- м током!

Предупреждение об опасности травмирования при работе с электрооборудованием.

Внимание!

Предупреждение о возможном материальном ущербе.

Указание:

Дополнительная информация.

– Цифры на рисунках (1, 2, 3, ...)
– обозначают отде льные части;
– пронумерованы по порядк у;
– относятся к соответствующим цифрам в скобках (1), (2), (3) ... в расположенном рядом тексте.

– Ук азания по работе, для которых следует соблюдать определенную последовательность, снабжены нумерацией.
– Указания по рабо те с произвольной последовательностью обозначены точками.
– Пункты списков обозначены чер- точками.

4. Безопасность

4.1 Надлежащее применение

Это устройство предназначено для выработки сжатого воздуха для пневматических инструментов. Оно должно эксплуатироваться только под надзором.

Применение в медицине, с продуктами питания или для заполнения кислородных баллонов для дыхания не допускается.

Запрещается работа с взрывоопасными, горючими или опасными для здоровья газами и пылью. Эксплуатация во взрывоопасных и пылесодержащих атмосферах запрещается.

Любое иное применение является ненадлежащим. Использование не по назначению, внесение изменений в конструкцию устройства или использование деталей, которые не были проверены или одобрены производителем, могут повлечь за собой непредвиденный материальный ущерб!

К работе с устройством и подключенными к нему пневматическими инструментами не допускаются дети, подростки и неавторизованные лица.

4.2 Общие указания по тех- нике безопасности

• При использовании данного электрического устройства соблюдайте следующие указания по технике безопасности, чтобы исключить возникновение опасности для людей или материального ущерба.
• Соблюдайте специальные указания по безопасности, приведенные в соответствующих главах.
• Тщательно храните все документы, прилагающиеся к устройству.
• Соблюдайте возможные профессиональные директивы и предписания по предотвращению несчастных случаев при работе с

компрессорами и пневматически- ми инструментами.

• Соблюдайте предусмотренные законом предписания по эксплуатации установок, требующих контроля.
• При эксплуатации и хранении устройства следите за тем, чтобы выход конденсата или других эксплуатационных материалов не привел к загрязнению окружающей среды и не нанес ущерб экологии.

Общие Опасность!

• Поддерживайте порядок на рабочем месте – беспорядок на рабочем месте может стать причиной несчастных случаев.
• Будьте внимательны! Следите за тем, что вы делаете. Подходите к работе серьезно. Не пользуйтесь электрическим устройством, если вы не можете сконцентрироваться.
• Учитывайте влияние окружающей среды.
• Обеспечьте достаточное освещение.
• Следите за правильной осанкой. Следите за устойчивостью и всегда сохраняйте равновесие.
• Не пользуйтесь данным электрическим устройством вблизи от горючих жидкостей или газов.
• Держите детей подальше от участка, где производятся работы. Во время работы посторонние лица не должны касаться инструмента или сетевого кабеля.
• Избегайте перегрузок устройства – используйте его только в диапазоне мощности, указанном в технических характеристиках.

Опасность от электрообору-

дования!

- Не допускайте попадания электрического устройства под дождь.

- Не используйте данное электрическое устройство во влажной или сырой среде.

- При работе данным электрическим устройством избегайте касания частями тела заземленных элементов (например, нагревательных элементов, труб, электроплит, холодильников).

- Не используйте сетевой кабель в целях, для которых он не предназначен.

Опасность травмирования

выходящим сжатым воздухом и элементами, которые могут быть захвачены им!

• Никогда не направляйте поток сжатого воздуха на людей или животных.
• Убедитесь, что все используемые пневматические инструменты и аксессуары рассчитаны на рабочее давление, либо подключайте их через редукционный вентиль.
• При отсоединении быстродействующей муфты имейте в виду, что содержащийся в шланге сжатый воздух выходит внезапно. Поэтому прочно удерживайте отсоединяемый конец шланга.
• Убедитесь, что все резьбовые соединения плотно затянуты.
• Не ремонтируйте устройство самостоятельно! Ремонтировать компрессоры, напорные резервуары и пневматические инструменты разрешается только специалистам.

Опасный маслосодержа-

щий сжатый воздух!

• Используйте маслосодержащий сжатый воздух только с пневматическими инструментами, рассчитанными на работу с таким воздухом.
• Не используйте шланг для маслосодержащего сжатого воздуха с пневматическими инструментами, которые не рассчитаны на работу с маслосодержащим воздухом.
• Не накачивайте автошины и пр. маслосодержащим сжатым воздухом.

Опасность ожога при при-

косновении к поверхностям дета- лей, проводящих сжатый воздух!

- Перед проведением обслуживания дайте устройству остыть.

Опасность получения трав-

мы и защемления движущимися частями!

• Не эксплуатируйте данное устройство без установленных защитных приспособлений.
• Помните, что по достижении минимального давления устройство запускается автоматически! – Перед выполнением техобслужива-

ния убедитесь, что устройство от- соединено от электросети.

- Убедитесь перед включением (например, после проведения обслуживания), что в устройстве нет инструментов или незакрепленных деталей.

Опасность вследствие недо-

статочного личного защитного снаряжения!

• Надевайте защитные наушники.
• Надевайте защитные очки.
• При выполнении пыльных работ или, если есть вероятность появления опасных для здоровья паров, надевайте респиратор.
• Надевайте подходящую защитную одежду. При работе на открытом воздухе рекомендуется носить устойчивую обувь.

Опасность из-за неполадок

электрического устройства!

• Тщательно ухаживайте за электроприбором и принадлежностями. Следуйте предписаниям по техобслуживанию.
• Перед каждой эксплуатацией тщательно проверяйте электрическое устройство на наличие возможных повреждений: перед дальнейшим использованием устройства необходимо проверить исправность и функционирование предохранительных, защитных устройств и слегка поврежденных деталей. Эксплуатация поврежденного устройства разрешается только после квалифицированного ремонта.
• Проверьте, исправно ли работают подвижные детали, не застревают ли они. Все детали должны быть правильно установлены и отвечать всем условиям, чтобы обеспечить безупречную работу электрического устройства.
• Поврежденные защитные устройства или детали необходимо отремонтировать или заменить надлежащим образом в специализированной мастерской.
• Поврежденные выключатели заменяйте в специализированной сервисной мастерской.
• Не используйте электрическое устройство, если выключатель не включается или не выключается.
• Следите за тем, чтобы рукоятки были сухими и не были запачканы маслом или смазкой.

4.3 Символы на инструменте

Символы на инструменте

14 15 16 17 18

19

14 Прочтите руководство по эксплуатации.
15 Предупреждение об опасности травмирования при прикосновении к горячим частям.
16 Надевайте защит ные очки.
17 Предупреждение об автоматическом пуске.
18 Предупреждение о наличии опасного электрического напряжения.
19 Гарантированный уровень звуковой мощности

Информация на фирменной таб- личке:

20 Производитель
21 Номер артикула, версии, серийный номер
22 Обозначение станка
23 Напряжение / частота питающей сети
24 Мощность дв игателя P_1 (см. также "Технические характеристики")
25 Потребление тока / класс защиты
26 Частота вращения / номинальная выходная мощность электродвигателя

27 Знак СЕ – Данный инструмент отвечает директивам ЕС согласно Декларации о соответствии
28 Год выпуска
29 Мощность всасыв ания
30 Мощность заполнения
31 Частота вращения компрессора
32 Количество цилиндров
33 Максимальное давление
34 Объем напорного резервуара
35 Символ утилизации – Инстру- мент может утилизировать про- изводитель

4.4 Предохранительные устройства

Предохранительный клапан

BasicAir 250/350

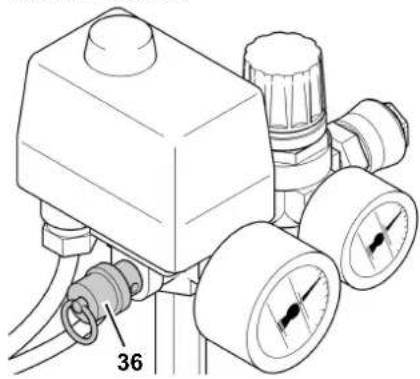

Пружинный предохранительный клапан (36) находится на блоке регулировки давления. Предохранительный клапан срабатывает при превышении максимально допустимого давления.

5. Эксплуатация

5.1 Перед первым включением

Смонтировать колеса

- Установить колеса, как показано на рисунке.

Вставить указатель уровня масла

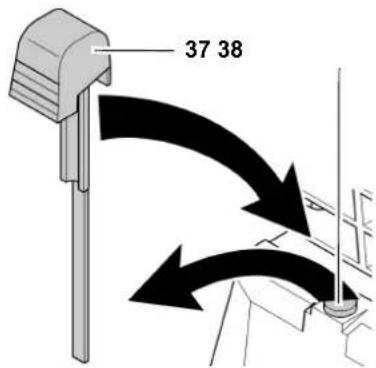

1. Выньте заглушку (38) из корпуса компрессора.

1. Вместо заглушки установите при- лагающийся указатель уровня масла (37).

Заглушка предназначена для предотвращения вытекания масла во время транспортировки. Сохраните заглушку для последующего использования.

Смонтировать воздушный фильтр

1. Выньте заглушку из воздухозаборника в корпусе компрессора.(39) Сохраните заглушку для последующего использования.

BasicAir 250

BasicAir 350 / PowerAir 350

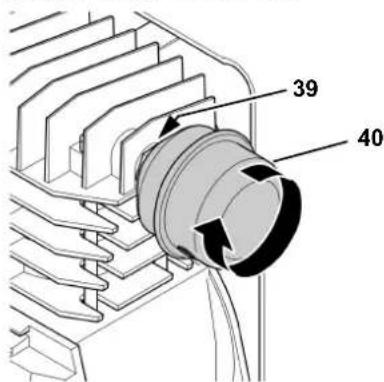

1. Навинтите прилагающийся воздушный фильтр (40) на воздухозаборник.

Проверить слив конденсата

- Убедитесь, что слив конденсата закрыт(41).

Место установки прибора должно от- вечать следующим требованиям:

• Сухое, прохладное, защищенное от мороза
• Прочное, горизонтальное и ровное основание

Опасность!

Неправильная установка может привести к тяжелым авариям.

• Зафиксируйте устройство во избежание откатывания, опрокидывания и скольжения.
• Не дергайте прибор за шланг или сетевой кабель. Транспортируйте устройство исключительно за рукоятку.
• Предохранительные устройства и элементы управления всегда должны быть легко доступны.

5.3 Подключение к сети

Опасность! Электрическое жение!

Машину можно использовать только в сухих условиях. Подключайте машину только к тем источникам тока, которые удовлетворяют следующим требованиям:

• розетки установлены, заземлены и проверены согласно предписаниям;
  – п редохранители номинала, указанного в технических характеристиках;

Проложите сетевой кабель таким образом, чтобы он не мешал во время работы и не повредился.

Каждый раз, прежде чем вставить сетевую вилку в розетку, проверяйте, выключена ли машина.

Защищайте кабель от жары, агрессивных жидкостей и острых краев.

В качестве удлинителя используйте кабели с достаточным сечением (см. "Технические характеристики").

Не выключайте компрессор, вытаскивая сетевую вилку из розетки. Пользуйтесь выключателем.

По окончании работы не вытаскивайте сетевую вилку из розетки, держась за сетевой кабель.

5.4 Производство сжатого воздуха

1. Включите устройство (42 или 43). Дождитесь достижения максимального давления в котле (компрессор отключится).

Давление в котле измеряет мано- метр (47).

BasicAir 250/350

PowerAir 350

1. Настройте регулирующее давление на регуляторе (44). Текущее регулирующее давление измеряет манометр (46).

Внимание!

Настроенное регулирующее давление не должно быть выше максимального рабочего давления подключенным пневматических инструментов!

1. Подсоедините шланг сжатого воздуха к пневматическому разъему (45).
2. Подключите пневматический инструмент. Теперь вы можете работать с пневматическим инструментом.
3. Выключите устройство, если не собираетесь продолжать работу с ним. Затем отсоедините сетевой штекер.

1. Ежедневно выливать конденсат из напорного резервуара (48). Для этого при необходимости на-клонить устройство.

6. Техобслуживание и уход

Опасность!

Перед любыми манипуляциями с устройством:

– Выключите устройство.
– Отключите сетевую вил ку из розетки.
– Дождитесь полной ос тановки устройства.
– Убедитесь, что устройство и все используемые пневматические инструменты и аксессуары находятся не под давлением.
– Дождитесь, пока устройство и все используемые пневматические инструменты и аксессуары остынут.

После проведения всех работ на приборе:

– Приведите в рабо чее положение и проверьте все защитные приспособления.
– Убедитесь, что на и в машине отсутствуют инструменты или аналогичные предметы.

Работы по техобслуживанию или ремонту, не описанные в данной главе, должны выполняться только специалистами.

6.1 Регулярное техничес- кое обслуживание

Внимание

У каждого нового компрессора проверяйте моменты затяжки винтов с цилиндрическими головками (см. "Технические характеристики") через первые 50 и 250 часов работы.

Каждый раз, перед началом работы

• Проверяйте пневматические шланги на предмет повреждений. Если необходимо, замените их.
• Проверяйте резьбовые соединения на прочность, при необходимости подтяните их.
• Проверяйте соединительные кабели на повреждения, при необходимости обратитесь к электрику для замены.

Каждые 50 рабочих часов

- Проверить и при необходимости очистить воздушный фильтр (49) компрессора.

- Проверить уровень масла в компрессоре по указателю (50). Долить масло, если необходимо.(51)

Каждые 250 рабочих часов

- Заменить воздушный фильтр компрессора.

Каждые 500 рабочих часов

- Слить и заменить масло.

Каждые 1000 рабочих часов

- Выполняйте проверку в специализированной мастерской. Это значительно увеличивает срок службы компрессора.

6.2 Хранение машины

1. Выключите прибор и отсоедините сетевой штекер.
2. Удалите возд ух из напорного резервуара и всех подключенных пневматических инструментов.
3. Слейте конденсат из напорного резервуар.
4. Храните машину так, чтобы не допустить несанкционированного включения.

Внимание!

Не храните и не транспортируйте машину без защиты на открытом воздухе или во влажной среде.

Не кладите машину набок во время хранения или транспортировки.

7. Проблемы и неполадки

Опасность!

Перед любыми манипуляциями с устройством:

– Выключить устройство.
– От ключить сетевую вилку из розетки.
– Дождаться полной ос тановки устройства.
– Убедитесь, что устройство и все используемые пневматические инструменты и аксессуары находятся не под давлением.
– Дождитесь, пока устройство и все используемые пневматические инструменты и аксессуары остынут.

После любых манипуляций с устройством:

– Приведите в рабочее положение и проверьте все защитные приспособления.
– Убедитесь, что на и в машине отсутствуют инструменты или аналогичные предметы.

Компрессор не работает:

• Сетевое напряжение отсутствует.
  – проверить кабе ль, штекер, розетку и предохранитель.
• Недостаточное напряжение в сети.
• В качестве удлинителя используйте только кабели с достаточным сечением (см. "Технические характеристики"). Избегать использования удлинителя для холодного устройства и сбросить давление в напорном резервуаре.
• Компрессор был выключен во время работы путем выдегривания сетевой вилки из розетки.

– Сначала выключить компрессор с помощью выключателя, затем включить снова.
- Двигатель перегрелся, например, из-за недостаточного охлаждения (закрыты охлаждающие ребра).
– Сначала выкл ючить компрессор посредством переключателя и дать ему остыть.
– Устранить причину перегрева.
– Снова вклю чить компрессор.

Компрессор работает, но не создает достаточного давления.

• Негерметичен слив конденсата на напорном резервуаре.
  – Проверьте уплотнение сливной заглушки (заглушек); при необходимости замените.
  – Плотно затяните сливную заглушку (заглушки).
• Негерметичен обратный клапан.
  – Выполните капит альный ремонт клапана в специализированной мастерской.

Пневматический инструмент не получает достаточное давление.

- Регулятор давления недостаточно открыт.

• Открыть регулятор давления больше.
• Негерметичен шланг между компрессором и пневматическим инструментом.
  – Проверьте шла нговое соединение; замените поврежденные детали.

Дальнейшие работы на устройстве должны производиться только специалистом-электриком или сервисным центрм Вашего региона.

8. Ремонт

Опасность!

Ремонт электроинструментов должен производить только электрик!

Требующие ремонта электроинструменты можно отправить в сервисный центр вашего региона. Адрес приведен в списке запасных частей.

При отправке на ремонт, пожалуйста, опишите найденный дефект.

9. Защита окружающей среды

Опасность!

Конденсат из напорного резервуара содержит остатки масла. Утилизируйте конденсат с соблюдением экологических норм. Сдавайте его на специальный приемный пункт!

Опасность!

Утилизируйте отработавшее масло из компрессора с соблюдением экологических норм. Сдавайте его в специализированный приемный пункт!

Упаковочный материал для устройства может быть переработан на 100%.

Отработавшие машины и принадлежности содержат большое количество ценных исходных материалов и пластмасс, которые также могут быть подвергнуты вторичной переработке.

Руководство напечатано на бумаге, беленой бесхлорным способом.

1. Технические характеристики

		BasicAir 250	BasicAir 350	Power	Air 350
Мощность всасывания	л/мин	240	290
Эффективный объем подачи (объемный поток)	л/мин	120	150
Мощность заполнения	л/мин	140	165
Макс. рабочее давление бар 8 10
Макс. температура хранения / эксплуатации *)	°C	+ 40
Мин. температура хранения / эксплуатации **)	°C	+ 5
Объем напорного резервуара	л	24	50	23
Число возд. отводов		1
Число цилиндров		1
Момент затяжки винта головки цилиндра	Нм	10
Частота вращения	мин ^-1	2850
Мощность двигателя	кВт	1,5	1,8
Напряжение питающей сети (50 Гц)	В	230
Номинальный ток	А	7,2	7,9
Предохранители, мин.	А	10 инерц.
Класс защиты		IP 20
Максимальная общая длина при использовании удлинителей:– для сечения жилы 1,0 мм ^2 – для сечения жилы 1,5 мм ^2 – для сечения жилы 2,5 мм ^2	мммм	101525
Сорт масла (для компрессора)		SAE 40 (SAE 20)
Объем масла для замены (для компрессора)	л	0,25
Габариты: длина x ширина x высота	мм	555 × 310 × 600	760 × 380 × 660	490 × 450 × 750
Вес	кг	28	33,5	37
Уровень звукового давления L _РА на расстоянии 1 м макс.	дБ (А)	87 + 3	89 + 3
Гарантированный уровень звуковой мощности L _WA	дБ (А)	94	96
Все технические характеристики приведены применительно к температуре окружающей среды 20 °C.
*) Срок службы некоторых компонентов, в частности, уплотнения обратного клапана, существенно уменьшается, если компрессор эксплуатируется при высокой температуре (при максимальной температуре хранения/эксплуатации и выше).
**) При температурах ниже минимальной температуры хранения/эксплуатации существует риск замерзания конденсата в напорном резервуаре.
