| Termék típusa | Hordozható légkompresszor |
| Márka | Metabo |
| Modell | BasicAir 250 |
| Kompresszor típusa | Olajmentes |
| Tartály kapacitása | 6 liter (acél) |
| Maximális nyomás | 8 bar (116 psi) |
| Légmennyiség | 150 l/perc |
| Motor teljesítmény | 1,5 LE (1100 W) |
| Elektromos tápellátás | 230 V ~ 50 Hz |
| Méretek (H x Sz x M) | 35 x 30 x 30 cm |
| Súly | 10 kg |
| Zajszint | 85 dB(A) |
| Ajánlott felhasználás | Felfújás, könnyű permetezés, tisztítás |
| Biztonsági szelep | Igen |
| Nyomásmérő | Igen (tartálynyomás) |
| Kondenzvíz leeresztés | Igen (leeresztő szelep) |
| Levegőszűrő | Igen, mosható |
| Automatikus leállítás (nyomáskapcsoló) | Igen |
| Hővédő | Igen |
| Tápkábel hossza | 1,5 m |
| Elérhető alkatrészek | Javítókészlet, tömítések, visszacsapó szelep |
| Rendszeres karbantartás | Szűrő tisztítása, napi kondenzvíz leeresztés |
| Garancia | 2 év |
Gyakran ismételt kérdések - BasicAir 250 METABO
Felhasználói kérdések a következőről BasicAir 250 METABO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Kompresszor PDF formátumban ingyenesen! Találja meg kézikönyvét BasicAir 250 - METABO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. BasicAir 250 márka METABO.
HASZNÁLATI ÚTMUTATÓ BasicAir 250 METABO
HU Originál használati utasítás 80
1. Áttekintés / a szállítmány tartalma
1 szabályozott nyomás manométer
2 szállítófogantyú
3 nyomásszabályozó
4 tartálynyomás nyomásmérője
5 légszürö burkolata
6 olajmérő pá Ica
7 légsűrítő
8 olaj leeresztő csavar
9 préslevegős tartály
10 a kondenzá tum leeresztön lévő golyós csap
11 bizto nsági szelep
12 Sürített levegő csatlakozás (gyors csatlakozó), szabályozott sürített levegő
13 be/ki-kapcsoló
Tartalomjegyzék
-
Áttekintés / a szállítmány tartalma......80
-
EU megfelelőségi tanúsítvány ....81
-
Először olvassa ell....81
-
Biztonság 81
4.1 Rendeltetésszerű használat.....81
4.2 Általános biztonsági előírások ...81
4.3 Szimbólumok a gépen.....82
4.4 Biztonsági berendezések .....83
- Üzemeltetés ....83
5.1 Az első üzembe helyezés előtt ..83
5.2 Telepítés....83
5.3 Csatlakoztatás a villamos hálózathoz....84
5.4 Préslevegő előállítása .....84
- Karbantartás és ápolás.....84
6.1 Rendszeres karbantartás .....84
6.2 A gép tárolása .....85
-
Problémák és üzemzavarok ...85
-
Javítás ....85
-
Környezetvédelem....86
-
Müszaki adatok......86
2. EU megfelelőségi tanú- sítvány
Ezennel kijelentjük, hogy ez a készülék a vonatkozó irányelvek követelményeinek és előírásainak megfelel.
3. Először olvassa el!
Ezt az üzemeltetési útmutatót úgy állítottuk össze, hogy minél előbb használatba vehesse és biztonságosan dolgozhasson a géppel. Az alábbiakban röviden bemutatjuk, hogy hogyan kell olvasnia ezt az üzemeltetési útmutatót:
- Mielőtt használatba venné a berendezést, olvassa végig ezt az üzemeltetési útmutatót. Fel tétlenül tartsa be a biztonsági előírásokat.
– Ez az üzemeltetési útmutató olyan személyek számára készült, akik már rendelkeznek a hasonló gépek kezeléséhez szükséges műszaki alapismeretekkel. Amennyiben semmilyen gyakorlata nincs ilyen gépekkel kapcsolatban, akkor először kérjen segítséget tapasztalt személyektől.
- Gondosan őrizze meg a géppel együtt szállított műszaki dokumen-
tációt, hogy szükség esetén Ön vagy más felhasználó is tájékozód-hasson. Örizze meg a számlát, mert csak ennek felmutatása mellett ér-vényesítheti garanciális igényét.
– Ha esetleg kölcsönadná vagy eladná a készüléket, mindig mellékelje a készülékhez tartozó műszaki dokumentációt is.
– Az üzemeltetési útmutatóban tárgyalt előírások be nem tartásából eredő kárért a gyártó nem vállal semminemű felelősséget.
Az ebben az üzemeltetési útmutatóban szereplő információt az alábbi jelölé-sekkel láttuk el:
! Veszély!
Figyelmeztetés személyi sérülés vagy környezeti kár veszélyére.
Áramütés veszélye!
Figyelmeztetés a villamosság okozta személyi sérülésekre.
Figyelem!
Figyelmeztetés anyagi károkozásra.
Megjegyzés:
Kiegészítő információ.
- Az ábrákon szereplő számok (1, 2, 3, ...)
- az egyes alkatrészeket jelölik;
– folyamatosan vannak számozva;
- a szomszédos szövegrészben szereplő megfelelő számjegyekre (1), (2), (3) ...vonatkoznak.
– Összetett müvelet esetén az egyes lépéseket a végrehajtásuk sorrendjében beszámoztuk.
- A tetszőleges sorrendben végezhető tevékenységeket ponttal jelöltük.
– A felsorolásokhoz gondolatjelet használtunk.
4. Biztonság
4.1 Rendeltetésszerű használat
Ez a készülék sürített levegő előállítására szolgál sürített levegővel működő szerszámokhoz. A készüléket csak felügyelet mellett üzemeltesse.
A készüléket egészségügyi célokra, az élelmiszeriparban, valamint légző palackok feltöltésére használni nem szabad.
Tilos beszívni robbanásveszélyes, gyú-lékony vagy az egészségre ártalmas gázokat és port. Robbanásveszélyes és poros környezetben nem szabad használni a készüléket.
Minden más használat nem rendelte- tésszerűnek minősül. A nem rendelte- tésszerű használatnak, a gépen eszkö- zölt bárminemű szerkezeti módosításnak vagy a gyártó által nem ellenőrzött és nem engedélyezett tarto- zékok használatának beláthatatlan kö- vetkezményei lehetnek!
Gyerek, fiatalkorú és ki nem oktatott személy nem használhatja a készüléket valamint a hozzá csatlakoztatott sürített levegő szerszámot.
4.2 Általános biztonsági elő- írások
- A személyi sérüléssel és/vagy anyagi kárral járó balesetek elkerülése érdekében ennek a villamos szerszámnak a használata során vegye figyelembe az alábbi óvóintézkedéseket.
- Tartsa be az egyes fejezetekben található sajátos biztonsági előírásokat.
- Örizzen meg a készülékhez tartozó minden műszaki leírást és dokumentumot.
- Adott esetben tartsa be a szakmai szövetségek által kompresszorok és sűrített levegő szerszámok kezelésére kidolgozott irányelveket vagy balesetvédelmi előírásokat.
- Tartsa be a felügyeletet igénylő berendezések üzemeltetésére vonatkozó törvényes előírásokat.
- A készülék raktározása és üzemeltetése során ügyeljen arra, hogy az esetlegesen kijutó kondenzátum és más anyagok a környezetet szennyezik és környezeti károkat okozhatnak.
Általános veszély!
- Tartsa rendben a munkaterületet – A rendetlenség a munkaterületen balesetet okozhat.
- Figyelmét mindig a munkára összpontosítsa. Ügyeljen arra, amit csinál. Józan meggondolással végezze a munkát. Ne dolgozzon a villamos készülékkel, ha nem tud odafigyelni.
- Vegye figyelembe a környezeti behatásokat.
- Gondoskodjon a megfelelő világításról.
- Kerülje a nem természetes testhelyzetet. Gondoskodjék a biztonságos állásról és mindig tartsa meg az egyensúlyát.
- Ne dolgozzon ezzel a villamos készülékkel gyúlékony folyadék vagy gáz közelében.
- Ne engedjen gyereket a munkaterületre. Ne engedje, hogy üzem közben más személy a szerszámhoz vagy a hálózati tápvezetékhez hozzérhessen.
- Ne terhelje túl ezt a villamos készüléket – csak a Műszaki adatok -ban szereplő teljesítmény tartományban használja ezt a villamos készüléket.
Villamosság okozta veszély!
- Óvja ezt a villamos készüléket az esötöl.
- Ne használja ezt a villamos készüléket nedves vagy vizes környezetben.
- Az ezzel a villamos készülékkel történő munkavégzés alatt kerülje el, hogy földelt alkatrészhez (pl., fűtőtest, csővezeték, tűzhely, hűtőszekrény) hozzáérjen.
- A hálózati tápvezetéket csak rendel- tetésének megfelelően szabad használni.
Balesetveszély a kiáramló sű- evegő és az általa magával ra- t alkatrészek miatt!
- Soha ne irányítsa a sürített levegőt emberre vagy állatra.
-
Gondoskodjék róla, hogy a használt sűrített levegő szerszámok és tartozékok az adott nyomásra legyenek méretezve vagy nyomáscsökken-tön keresztül legyenek csatlakoztatva.
-
Ügyeljen arra, hogy amikor a gyorscsatlakozót oldja, a sürített levegő tömlőben lévő levegő hirtelen kiáramlik. Ezért ilyenkor jó erösen tartsa meg a leszerelendő sürített levegő tömlő végét.
- Gondoskodjék róla, hogy minden csavarkötés jól meg legyen húzva.
- Ne javítsa saját maga a készüléket! Kompresszorokat, sürített levegő tartályokat és sürített levegő szerszámokat csak szakembereknek szabad javítani.
Veszély az olajtartalmú sűrí- vegő miatt!
- Olajtartalmú sürített levegőt csak olyan sürített levegő szerszámokhoz használjon, amelyek olajtartalmú sürített levegővel történő használatra készültek.
- Ne használjon olajtartamú sürített levegőhöz való tömlőt olyan sürített levegő szerszámokhoz, amelyek olajmentes sürített levegőhöz készültek.
- Ne töltsön fel gépjármű abroncsokat stb. olajtartalmú sűrített levegővel.
Égésveszély a sürített levegőt nazó elemek felületén!
- A karbantartási munkák megkezdése előtt hagyja kihülni a készüléket.
Sérülés és becsípődés ve- a mozgó alkatrészeknél!
- Ne helyezze üzembe a készüléket felszerelt biztonsági berendezések nélkül.
-
Ügyeljen arra, hogy a készülék a minimális nyomás elérésekor magától beindul! – A karbantartási munkák megkezdése előtt gondoskodjék róla, hogy a készülék le legyen választva a villamos hálózatról.
-
Gondoskodjék róla, hogy bekapcsoláskor (például karbantartási munkák befejeztével) ne maradjon a villamos készülékben valamilyen szerszám vagy laza alkatrész.
Balesetveszély hiányos sze- védőfelszerelés miatt!
- Viseljen zajtompító hallásvédő eszközt.
- Viseljen védőszemüveget.
- Ha a munka során por vagy az egészségre ártalmas köd képződik, viseljen légző álarcot.
- Viseljen alkalmas munkaruhát. Ha a szabadban dolgozik, ajánlatos csúszásmentes munkacipőt viselni.
Veszély a villamos készülék ibásodása miatt!
- Gondosan ápolja a villamos készüléket és annak tartozékait. Tartsa be a karbantartási előírásokat.
- Minden használat előtt ellenőrizze a villamos készüléket az esetleges sérülések szempontjából. A villamos készülék további használata előtt ellenőrizni kell a biztonsági berendezések, védőfelszerelések vagy enyhén sérült alkatrészek kifogástalan és rendeltetésszerű működését. A sérült készüléket csak akkor szabad ismét használni, miután azt szakszerűen megjavították.
- Ellenőrizze, hogy kifogástalanul működnek-e és nem szorulnak-e a mozgó alkatrészek. A villamos készülék kifogástalan működéséhez minden alkatrészek előírás szerint kell felszerelve lenni és teljesítenie kell minden szükséges előfeltételt.
- A megrongálódott védő berendezéseket vagy alkatrészeket elismert szakmühelyben szakszerűen meg kell javíttatni vagy ki kell cseréltetni.
- A meghibásodott kapcsolót a vevőszolgálati mühelyben kell kicserél-tetni.
- Ne használja ezt a villamos készüléket, ha a kapcsolójával nem lehet be- és kikapcsolni.
- A markolatokat tartsa mindig száraz, olaj- és zsírmentes állapotban.
4.3 Szimbólumok a gépen
Szimbólumok a gépen
14 15 16 17 18
19
14 Az üzemeltetési útmutató elolvasása.
15 Figyelmeztetés testi sérülés veszélyére, ha a felhevült gépré-szekhez hozzáér valaki.
16 Hordjon védőszemüveget.
17 Figyelmeztetés automatikus beindulásra.
18 Figyelmeztetés veszélyes villa-
mos feszültségre.
19 Garantált zajteljesítmény szint
Adatok a típustáblán:
20 gyártó neve
21 cikk-, változat-, sorozatszám
22 gép megnevezése
23 csatlakozó feszültség / frekvencia
24 motor teljesítmény P _1 (lásd a "Műszaki adatok" alatt is)
25 Áramfelvétel / érintésvédelmi osztály
26 fordulatszám / névleges leadott teljesítmény motor
27 CE jel – Ez a berendezés kielégíti az EU-nak a megfelelőségi nyilat-kozat szerinti irányelveit.
28 gyártási év
29 szívóteljesítmény
30 töltési teljesítmény
31 kompresszor fordulatszám
32 hengerek száma
33 maximális nyomás
34 nyomástartó edény térfogata
35 ártalmatlanítási szimbólum – az elhasználódott gépet a gyártó vis- szaveszi
4.4 Biztonsági berendezések

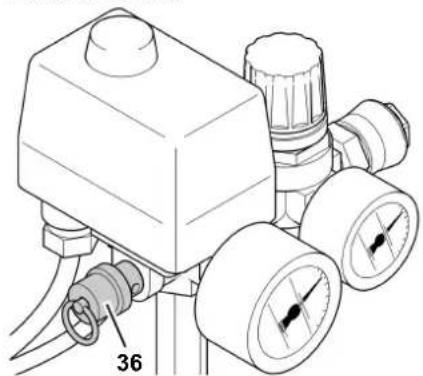

Biztonsági szelep
BasicAir 250/350
A rugóterhelésű (36) biztonsági szelep a nyomásszabályozó egységen helyezkedik el. A biztonsági szelep akkor lép működésbe, amikor a készülékben a nyomás túllépi a megengedett legnagyobb értéket.
5. Üzemeltetés
5.1 Az első üzembe helyezés elött
Kerekek felszerelése
- Szerelje a kerekeket az ábrán lát-ható módon.
Tegye be az olajmérő pálcát.
- Távolítsa el a (38) dugót a kompresszor házból.
- Helyezze be a dugó helyett a mellékelt (37) olajszint mérő pálcát.
A dugó szállítás közben megakadályozza az olaj kifolyását. A dugót későbbi használathoz őrizze meg.
Légszűrő beszerelése
- Távolítsa el a dugót a kompresszor ház levegő beeresztő nyilásából.(39) Jól őrizze meg a dugót, hogy késöbb ismét használhassa.
BasicAir 250
BasicAir 350 / PowerAir 350
- Csavarja rá a mellékelt (40) légszűröt a levegő belépő nyílásra.
Kondenzátum leeresztő ellenőrzése
- Gondoskodjon arról, hogy a kondenzátum leeresztő el legyen zárva (41).
A készülék telepítési helyének a következő követelményeket kell teljesíteni:
- száraz, hűvös, fagyvédett
- szilárd, vízszintes és sík padlózat
Veszély!
A hibás telepítés miatt súlyos baleset történhet.
- Biztosítsa a készüléket elgurulás, felborulás és elcsúszás ellen.
- Ne húzza a készüléket a tömlönél vagy a hálózati kábelnál fogva. A készüléket csak a fogantyúnál fogva szállítsa.
- A biztonsági berendezéseknek és kezelő elemeknek mindig jól elérhetőnek kell lenni.
5.3 Csatlakoztatás a villamos hálózathoz
Veszély! Villamos feszültség!
Csak száraz környezetben üzemeltesse a gépet. Csak olyan áramforrásra szabad rá-csatlakoznia, amely megfelel az alábbi követelményeknek:
– A dugaszolóaljzatokat szak-szerűen kell szerelni, földelni és bevizsgálni.
- A biztosítókat lásd a "Műszaki adatok"-nál;
A hálózati tápvezetéket úgy kell lefektetni, hogy az ne zavarja a munkát és ne sérülhessen meg.
Mindig ellenőrizze, hogy ki van-e kapcsolva a gép, mielőtt bedugná a hálózati dugaszcsatlakozót a dugaszolóaljzatba.
Védje a hálózati tápvezetéket a magas hőmérséklet és az agresszív folyadékok behatása ellen, és ne fektesse le éles perem közelében.
Csak megfelelő érkeresztmetszetű hos- szabbítót használjon (lásd "Műszaki adatok").
A légsűrítőt mindig csak a be-/kikapcsolóval kapcsolja ki, nem pedig a hálózati dugaszcsatlakozó kihúzá-sával.
A munka befejeztével húzza ki a hálózati dugaszcsatlakozót a duga-szolóalj-zatból.
5.4 Préslevegő előállítása
- Kapcsolja be a készüléket (42 vagy 43).
Várja meg, amíg a tartályban a maximális nyomás létre nem jön (a kompresszor kikapcsol).
A légtartány nyomását az (47) légtartály manométer jelzi ki.
BasicAir 250/350
PowerAir 350
- Állítsa be a (44) nyomásszabályozón a szabályozónyomást. A pillanatnyi szabályozott nyomást a (46) szabályozott nyomás manométer jelzi ki.
Figyelem!
A szabályozónyomás értékét úgy kell megválasztani, hogy az ne lépje túl a csatlakoztatott préslevegős szerszám megengedett legnagyobb üzemi nyomásának az értékét!
- Szerelje a légtömlőt a préslevegő (45) csatlakozócsonkján.
- Csatlakoztassa a préslevegős szer-számot. Most elkezdheti a munkát a préslevegős szerszámmal.
- Kapcsolja ki a készüléket, ha nem folytatja azonnal a munkát. Húzza ki a hálózati dugaszcsatlakozót.
- Naponta teljesen engedje le a nyomástartó edény a kondenzvizét (48). Ehhez adott esetben valamelyest döntse meg a készüléket.
6. Karbantartás és ápolás
Veszély!
Mielőtt bármilyen munkát végezne a készüléken:
– Kapcsolja ki a készüléket.
– Húzza ki a hálózati csatlakozó du-
gót.
– Várja meg, amíg a készülék teljesen meg nem áll.
– Gondoskodjék róla, hogy a készülék, minden sürített levegő szerszám és azok tartozékai nyomásmentes legyen.
– Hagyja készüléket és minden használt sürített levegő szerszámot lehülni.
A készüléken végzett bárminemű munka után:
- Ismét üzembe kell helyezni és ellenőrizni kell minden biztonsági berendezést.
– Gondoskodjék róla, hogy ne maradjon szerszám vagy hasonló tárgy a gépen ill. a gépben.
Az ebben a fejezetben leírtakon túlmenő karbantartási vagy tisztítási munkát csak szakembereknek szabad végezni.
6.1 Rendszeres karbantartás
Figyelem!
Ellenőrizze az új kompresszoron a hengerfej csavarok meghúzási nyomatékát (lásd „Műszaki adatok”) az első 50 és 250 üzemóra után.
A munka megkezdése előtt mindig
- Ellenőrizze és szükség esetén cse-rélje ki a sérült légtömlőket.
- Ellenőrizze és szükség esetén húzza meg a csavarkötéseket.
- Ellenőrizze, hogy nincs-e megsérülve a villamos csatlakozóvezeték, adott esetben cseréltesse ki villamos szakemberrel.
Minden 50 üzemóra után
- A kompresszoron lévő (49) légszűrő ellenőrzése, adott esetben tisztítása.

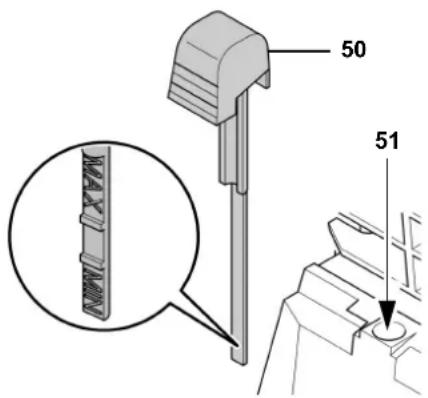

- A kompresszor olajszintjének ellenőrzése a (50) szintmérő pálca segítségével, adott esetben olaj utántöltése.(51)
Minden 250 üzemóra után
- A kompresszoron lévő légszűrő ki- cserélése.
Minden 500 üzemóra után
- Engedje le az olajat és cserélje ki.
1000 üzemóra után
- Vigye be a légsűrítőt karbantartásra valamelyik szakműhelybe. Ezáltal a kompresszor élettartama lényegesen meghosszabbodik.
6.2 A gép tárolása
- Kapcsolja ki a készüléket és húzza ki a hálózati csatlakozó dugót.
- Engedje ki a nyomást a sürített levegő tartályból és minden csatlakoztatott sürített levegő szerszámból.
- Engedje le a kondenzvizet a légtartályból.
- Úgy tárolja a gépet, hogy idegen azt ne tudja bekapcsolni.
Figyelem!
A szabadban vagy nedves környezetben védelem nélkül ne tárolja vagy szállítsa a gépet.
Tilos a gépet oldalára fektetve tárolni, ill. szállítani.
7. Problémák és üzemzavarok
! Veszély!
Mielött megkezdené a készüléken a munkát:
- Kapcsolja ki a gépet.
– Húzza ki a hálózati dugaszcsatlakozót.
– Várja meg, amig teljesen leáll a lég- súrítő. - EII e n örizze, hogysten le-épült-e a nyomás a készülékben és az összes préslevegős szerszámban, valamint azok tartozékaiban.
– Hagyja készüléket és minden használt sürített levegő szerszámot lehűlni.
A készülékek végzett bárminemű munka után:
– Kapcsolja be ismét a biztonsági berendezéseket és ellenőrizze azok helyes működését.
- E I I e n őrizze, hogy nadh-ena szerszám vagy más idegen tárgy a gépen vagy magában a gépben.
A légsűrítő nem működik.
- Nem kap feszültséget a motor.
- Ellenőrizze az összes kábelt, dugaszcsatlakozót, dugaszo-lóaljzatot és biztosítót.
- Nem elég a hálózati feszültség.
- M e g f e l e l ö érkeresztmetszetű
hosszabbítót használjon (lásd "Müszaki adatok"). Hideg készülék esetén ne használjon hosszabbító kábelt és engedje ki a nyomást a sürített levegő tartályból.
- Üzem közben a hálózati du-gasz-csatlakozónál fogva lett kikapcsolva a légsűrítő.
– Kapcsolja ki, majd ismét kap-csolja be a légsűrítőt a be/ki-kapcsolóval.
- A motor túlmelegedett, mert – például – nem elegendő a hűtés (le vannak takarva a hűtőbordák).
- Először kapcsolja ki a kompresszort a Be/Ki kapcsoló segítségével és hagyja lehülni.
- S z üntesse meg a túlmelegedés okát.
– Ismét kapcsolja be a kompresszort.
A légsűrítő működik ugyan, de nem épül fel benne a szükséges nyomás.
- A nyomástartó edényen lévő kon- denzvíz leeresztő nem tömít.
- Ellenőrizze a leeresztő csavar(ok)on lévő tömítést, adott esetben cserélje ki.
– Húzza meg kézzel a leeresztő csavar(oka)t. - Nem tömör a visszacsapószelep.
– Javíttassa meg szakmühelyben a visszacsapószelepet.
A préslevegős szerszám nem kap elég nyomást.
- Túlságosan le van szükítve a nyomásszabályozó.
– Nyissa ki jobban a nyomás- sza-bályozót. - Nem tömör a tömlöcsatlakozás a légsűrítő és a préslevegős szerszám között.
- E I I e n őrizze a tölerközsát; adott esetben cserélje ki a meghibásodott alkatrészeket.
A készüléken további javítást csak villamos szakembernek vagy az Ön országában lévő szakszerviznek szabad csak végezni.
8. Javítás
Veszély!
Villamos szerszámot csak villamos szakembernek szabad javítani!
A villamos szerszámot szükség esetén az Ön országában lévő szerviz képviseletünkhöz küldheti be javításra. A ki-
rendeltségek címét az alkatrész jegyzéknél lehet megtalálni.
Kérjük, hogy javításra történő beküldés- kor mellékelje az észlelt hiba leírását.
9. Környezetvédelem
Veszély!
A nyomástartó edényből származó kondenzvíz olajt tartalmaz. Környezetbarát
módon ártalmatlanítsa a kondenzvizet a megfelelő begyűjtő helyekre történő leadással!
Veszély!
Környezetbarát módon ártalmatlanítsa a kompresszorból származó fáradt olajt a megfelelő begyűjtő helyekre történő leadással!
A gép csomagolása 100 %-ban újra-hasznosítható.
A leselejtezett gépek és azok tartozékai sok értékes nyersanyagot és műanyagot tartalmaznak, amelyek szintén újrahasznosíthatók.
Ezt az útmutatót klórmentesen fehérített papírra nyomtattuk.
10. Müszaki adatok
| BasicAir 250 | BasicAir 350 | Power | Air 350 | ||
| Szivóteljesítmény l/perc 240 290 | |||||
| Ténylegesen szállított mennyiség (légáram térfogata) l/perc 120 | 150 | ||||
| töltési teljesítmény l/perc 140 165 | |||||
| Max. üzemi nyomás bar 8 10 | |||||
| Max. raktározási / üzemi hőmérséklet * | °C | + 40 | |||
| Min. raktározási / üzemi hőmérséklet ** | °C | + 5 | |||
| Légtartály úrtartalma | I | 24 | 50 | 23 | |
| Levegő-kivezetések száma | 1 | ||||
| Hengerek száma | 1 | ||||
| Hengerfej csavarok meghúzási nyomatéka | nm | 10 | |||
| Fordulatszám | ford./perc | 2850 | |||
| Motorteljesíteny | kW | 1,5 | 1,8 | ||
| Hálózati feszültség (50 Hz) | V | 230 | |||
| Névleges áram | a | 7,2 | 7,9 | ||
| Biztosító, min. | a | 10 inerciás | |||
| Védettségi osztály | IP 20 | ||||
| Hosszabbító esetén a teljes vezeték legnagyobb megengedett hossza:– 1,0 mm2ér keresztmetszet esetén– 1,5 mm2ér keresztmetszet esetén– 2,5 mm2ér keresztmetszet esetén | mmmm | 101525 | |||
| Olajminőség (légsűrítő) | SAE 40 (SAE 20) | ||||
| Csereolaj-mennyiség (légsűrítő) | I | kb. 0,25 | |||
| Méretek: hosszúság × szélesség × magasság | mm | 555 × 310 × 600 | 760 × 380 × 660 | 490 × 450 × 750 | |
| Súly | kg | 28 | 33,5 | 37 | |
| Zaj-nyomásszint LPA1 m távolságban max. | dB (A) | 87 + 3 | 89 + 3 | ||
| Garantált zajnyomás szint LWA | dB (A) | 94 | 96 | ||
| Minden müszaki adat 20 °C környezeti hőmérsékletre vonatkozik. | |||||
| * Egyes alkatrészek élettartama mint pl. a visszacsapó szelep tömitése lényegesen lecsökken, ha a kompresszort nagy hőmérsékleten (max. raktározási / üzemi hőmérsékleten vagy afelett) üzemeltetik. | |||||
| ** A min. üzemeltetési / raktározási hőmérséklet alatt a nyomástartó edényben képződött kondenzátum befagyhat. | |||||
- Áttekintés / a szállítmány tartalma
- Tartalomjegyzék
- EU megfelelőségi tanú- sítvány
- Először olvassa el!
- ! Veszély!
- Áramütés veszélye!
- Figyelem!
- Megjegyzés:
- Biztonság
- Rendeltetésszerű használat
- Általános biztonsági elő- írások
- Általános veszély!
- Villamosság okozta veszély!
- Balesetveszély a kiáramló sű- evegő és az általa magával ra- t alkatrészek miatt!
- Veszély az olajtartalmú sűrí- vegő miatt!
- Égésveszély a sürített levegőt nazó elemek felületén!
- Sérülés és becsípődés ve- a mozgó alkatrészeknél!
- Balesetveszély hiányos sze- védőfelszerelés miatt!
- Veszély a villamos készülék ibásodása miatt!
- Szimbólumok a gépen
- Szimbólumok a gépen
- Biztonsági berendezések
- Üzemeltetés
- Az első üzembe helyezés elött
- Kerekek felszerelése
- Tegye be az olajmérő pálcát.
- Légszűrő beszerelése
- Kondenzátum leeresztő ellenőrzése
- Veszély!
- Csatlakoztatás a villamos hálózathoz
- Veszély! Villamos feszültség!
- Préslevegő előállítása
- Karbantartás és ápolás
- Rendszeres karbantartás
- A munka megkezdése előtt mindig
- Minden 50 üzemóra után
- Minden 250 üzemóra után
- Minden 500 üzemóra után
- üzemóra után
- A gép tárolása
- Problémák és üzemzavarok
- Mielött megkezdené a készüléken a munkát:
- A készülékek végzett bárminemű munka után:
- A légsűrítő nem működik.
- A légsűrítő működik ugyan, de nem épül fel benne a szükséges nyomás.
- A préslevegős szerszám nem kap elég nyomást.
- A készüléken további javítást csak villamos szakembernek vagy az Ön országában lévő szakszerviznek szabad csak végezni.
- Javítás
- Környezetvédelem
- Müszaki adatok
Márka : METABO
Modell : BasicAir 250
Kategória : Kompresszor
