BRUKSANVISNING BasicAir 250 METABO

Montering av hjulene
• Monter hjulene som vist på bildet.

– Slå på kompressoren på nytt.

1. Översikt över maskinen / leveransomfattning

1 Manometer för reglertryck
2 Transporthandtag
3 Tryckregulator
4 Manometer för matartryck
5 Luftfilterhus
6 Oljesticka
7 Kompressor
8 Oljeskruv
9 Tryckkärl
10 Kulkran vid kondensatutsläppet
11 Säkerhetsventil
12 Tryckluftkontakt (snabbkoppling),reglerad tryckluft
13 Strömbrytare

Innehållsförteckning

1. Översikt över maskinen / leveransomfattning .....66

2. EU-konformitetsdeklaration....67

3. Läs detta först! ......67

4. Säkerhet ......67

4.1 Avsedd användning....67

4.2 Allmänna säkerhetsanvisningar ....67

4.3 Symboler på maskinen......68

4.4 Säkerhetsanordningar......69

1. Drift......69

5.1 Före första start....69

5.2 Placering 69

5.3 Nätanslutning .....69

5.4 Tryckluft....70

1. Reparation och underhåll.....70

6.1 Regelbundet underhåll .....70

6.2 Förvaring av maskinen......70

1. Problem och felsökning......71

2. Reparation....71

3. Miljöskydd....71

4. Tekniska data....72

2. EU-konformitetsdeklara-tion

Härmed deklareras att apparaten uppfyller de grundläggande krav och föreskrifter i de relevanta riktlinjerna.

3. Läs detta först!

Bruksanvisningen är skriven på ett sådant sätt att du snabbt kan arbeta med maskinen på ett säkert sätt. Här följer en liten handledning till hur bruksanvisningen bör läsas:

– Läs igenom hela bruksanvisningen innan du använder utrustningen. Observera särskilt våra säkerhetsföreskrifter.

– Denna bruksanvisning riktar sig till personer med tekniska grundkunskaper i hantering av sådana maskiner som beskrivs här. Om du inte har någon som helst erfarenhet i användning av dessa maskiner bör du först rådfråga personer som har denna erfarenhet.

– Spara alla med apparaten följande dokument så att du och alla andra användare kan hitta informationen

vid behov. Spara kvittot för eventuella garantiåtaganden.

– Om du säljer eller lånar ut utrustningen skall alla tillhörande dokument medfölja.
– Tillverkaren ansvarar inte för skador som uppstår för att bruksanvisningens anvisningar in följts.

Informationer i bruksanvisningen märks på följande sätt:

Varning för personskador eller skador på miljön.

Varning för personskador pga. elektricitet.

Varning för materialskada.

Kompletterande information.

– Siffror i bilder (1, 2, 3, ...)
- kännetecknar detaljer;
– numreras fortlöpande;
– syftar på motsvaran de siffra inom parantes (1), (2), (3) ... i texten intill.

– Anvisningar för arbetsmoment som måste göras i en bestämd ordningsföljd är numrerade.
– Anvisningar för arbetsmoment som inte behöver göras i en bestämd ordningsföljd kännetecknas av en punkt.
– Uppräkningar kännetecknas av ett streck.

4. Säkerhet

4.1 Avsedd användning

Kompressorn är avsedd för att förse tryckluftsdrivna verktyg med tryckluft. Apparaten får bara användas under till-syn.

Den får inte användas för medicinska ändamål, inom livsmedelsindustrin eller för att fylla syrgastuber med luft.

Den får inte heller användas för att suga upp explosiva, brandfarliga eller hälsofarliga gaser eller damm. Apparaten får inte användas i miljöer med explosionsrisk eller hög dammhalt.

All annan användning är förbjuden. Vid ej avsedd användning, förändringar på maskinen eller vid användning av delar som ej testats och godkänts av tillverkaren kan oförutsebara skador uppstå!

Barn, ungdomar och personer som inte instruerats i hur kompressorn fungerar får varken använda kompressorn eller till kompressorn anslutna tryckluftsverkyg.

4.2 Allmänna säkerhetsanvisningar

• För att undvika faror för personer eller sakskador skall de följande säkerhetsanvisningar följas när du använder denna elektriska maskin.
• Beakta de speciella säkerhetsanvisningarna i respektive kapitel.
• Spara alla dokument som medföljer kompressorn.
• Läs även gällande direktiv eller arbetarskyddsföreskrifter för hantering av kompressorer och tryckluftsverktyg.
• Följ de lagliga föreskrifterna för driften av anläggningar som skall övervakas.
• Observera under apparatens drift och förvaring att utträdande kondensat och andra drivmedel kan smutsa ned omgivningen och förorsaka miljöskador.

Allmän fara!

• Håll ordning på arbetsplatsen – oordning på arbetsplatsen kan innebära risk för olyckor.
• Var alltid uppmärksam. Va noga med vad du gör och arbeta förnuftigt. Använd inte elmaskinen om du är okoncentrerad.
• Kom ihåg att även ta hänsyn till yttre faktorer.
  • Se till att du har bra belysning.

• Undvik onormala kroppsställningar. Det är viktigt att stå stadigt och att alltid hålla balansen.

• Denna elmaskin får inte användas i närheten av brandfarliga vätskor eller gaser.

• Se till att inga barn vistas inom arbetsområdet. Låt inga andra personer vidröra verktyget eller nätkabeln under drift.
• Undvik att överbelasta elmaskinen – använd den endast inom det effektområde som anges i tekniska data.

Fara för elektricitet!

• Undvik att utsätta elmaskinen för regn.
• Använd den inte heller i fuktiga eller våta miljöer.
• Undvik att komma i beröring med jordade delar (t ex värmeelement, rör, spisar, kylskåp) när du arbetar med elmaskinen.
• Nätkabeln får inte användas för ändamål som den inte är avsedd för.

Risk för personskada på l av utströmmande tryckluft elar som dras med av tryckluf-

• Tryckluft får aldrig riktas mot människor eller djur.
• Se till att alla tryckluftsverktyg och tillbehör som används är konstruerade för arbetstrycket eller är anslutna till tryckregulatorer.
• OBS! När snabbkopplingen lossas släpps luften i tryckluftsslangen plötsligt ut. Håll därför fast den delen på tryckluftsslangen som skall lossas.
• Kontrollera alltid att alla skruvförband är hårt åtdragna.
• Undvik att själv utföra reparationer på maskinen. Reparationer på kompressorer, tryckkärl och tryckluftsverktyg får endast utföras av behörig fackpersonal.

Fara för oljehaltig tryckluft!

• Tryckluftsslangar för oljehaltig tryckluft får endast användas för tryckluftsverktyg som är avsedda för oljehaltig tryckluft.
• Tryckluftsslangar för oljehaltig tryckluft får inte användas för tryckluftsverktyg som inte är avsedda för oljehaltig tryckluft.

- Bildäck etc. får aldrig fyllas med oljehaltig tryckluft.

Risk för brännskador på tryckörande delars ytor!

- Låt maskinen svalna innan du påbörjar servicearbeten på den.

Risk för klämskador och an- ersonskador på rörliga delar!

• Maskinen får inte användas utan skyddsanordning.
• Obs! Kompressorn startar automatiskt när minimitrycket underskrids. – Kontrollera alltid före underhållsarbete att kompressorn inte är ansluten till elnätet.
• Kontrollera att inga verktyg eller lösa delar ligger kvar i maskinen när den startas (t ex efter servicearbeten).

Fara på grund av bristande nlig skyddsutrustning!

• Använd hörselskydd.
• Använd skyddsglasögon.
• Använd andningsskydd om det dammar eller bildas hälsovådlig dimma.
• Använd lämpliga arbetskläder. Vid arbeten utomhus rekommenderas halkfria skor.

Fara på grund av brister på el- rater!

• Elapparaten och dess tillbehör skall skötas omsorgsfullt. Följ underhållsanvisningarna.
• Kontrollera den elektriska maskinen med avseende på skador före varje användning: Före driften måste säkerhetsanordningar, skyddsanordningar eller lätt skadade delar undersökas med avseende på felfri och ändamålsenlig funktion. En skadad apparat får inte användas för-rän den har reparerats av fackkunnig personal.

• Kontrollera att de rörliga delarna fungerar felfritt och inte fastnar. Alla delar måste vara korrekt monterade och uppfylla alla krav för att elmaskinen skall kunna fungera felfritt.

• Skadade skyddsanordningar eller delar skall repareras eller bytas av godkänd serviceverkstad.

• Låt en serviceverkstad byta ut trasi- ga strömbrytare.
• Elmaskinen får inte användas om det inte går att sätta på och stänga av strömbrytaren.
• Handtagen skall vara torra och fia från olja och fett.

4.3 Symboler på maskinen

Symboler på maskinen

14 15 16 17 18

19

14 Läs bruksanvisningen.
15 Varning för personskador genom kontakt med heta delar.
16 Använd skyddsglasögon.
17 Varning för automatisk start.
18 Varning för farlig elektrisk spänning.
19 Garanterad ljudeffektnivå

Uppgifter på typskylten:

20 Tillverkare
21 Artikel-, versions-, serienummer
22 Beteckning
23 Kopplingsspänning / frekvens
24 Motoreffekt P _1 (se även "teknisk data")
25 Strömupptagning / skyddsklass
26 Varvtal / Nominell uteffekt motor

27 CE-mär ke – denna maskin uppfyller EG-riktlinjerna enligt konformitetsförklaringen
28 Tillverkningsår
29 Sugeffekt
30 Påfyllningskapacitet
31 Varvtal kompressor
32 Antal cylinder
33 Maximalt tryck
34 Volym tryckbehållare
35 Avfallshanteringssymbol – Apparaten kan avfallshanteras via tillverkaren

4.4 Säkerhetsanordningar

Säkerhetsventil
BasicAir 250/350

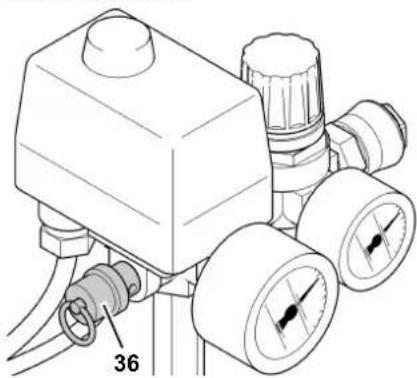

Den fjäderbelastade säkerhetsventilen (36) sitter på tryckregulatorn. Säkerhetsventilen slår till när trycket stiger över det maximalt tillåtna värdet.

5. Drift

5.1 Före första start

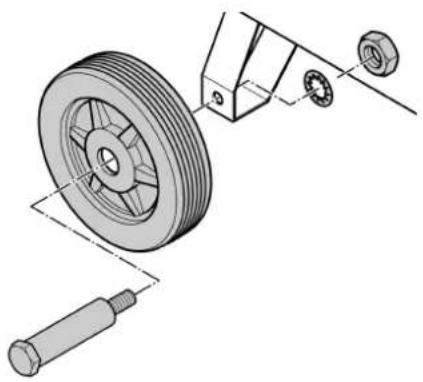

Montera hjul

• Montera hjulen enligt illustrationen.

Isättning av oljestickan

1. Ta bort pluggen (38) ur kompressor-huset.

1. Ersätt pluggen med den medföljan-de oljestickan (37).

Pluggen förhindrar oljeläckage under transport. Spara därför pluggen för senare användning.

Montera luftfiltret

1. Ta bort pluggen ur kompressorhusets luftintag.(39) Spara pluggen för senare användning.

BasicAir 250

BasicAir 350 / PowerAir 350

1. Skruva på det medföljande luftfiltret (40) på luftinloppet.

Kontrollera kondensatutsläppet

- Kontrollera att kondensatutsläppet är stängd (41).

Apparatens placeringsplats skall uppfylla de följande villkoren:

• Torr, sval, frostskyddad
- Fast, vägrätt och plant underlag

Fara!

Felaktig placering kan medföra svåra olyckor.

• Apparaten måste säkras mot rullning, tippning och glidning.
• Apparaten får inte dras i slangen eller nätkabeln. Apparaten får bara transporteras i handtaget.
• Säkerhetsanordningar och manöverelement skall alltid vara lättillgängliga.

5.3 Nätanslutning

Fara! Elektrisk spänning

Kompressorn får endast användas i torra utrymmen. Kompressorn får endast anslutas till en strömkälla under följande förutsättning:

• Alla stickkontakter ska vara jordade enligt föreskrifterna.
• Avsäkringen skall motsvara uppgifterna i de tekniska specifikationerna.

Lägg nätkabeln så att den inte är i vägen eller kan skadas under arbetet.

Kontrollera alltid att kompressorn är avstängd innan du ansluter kontakten till eluttaget.

Skydda nätkabeln för värme, frätande vätskor och vassa kanter.

Använd bara förlängningssladdar med tillräcklig ledararea (se „Teknisk data“).

Undvik att stänga av kompressorn via stickkontakten - använd alltid strömbrytaren.

Dra ur stickkontakten ur eluttaget när du är klar med arbetet.

5.4 Tryckluft

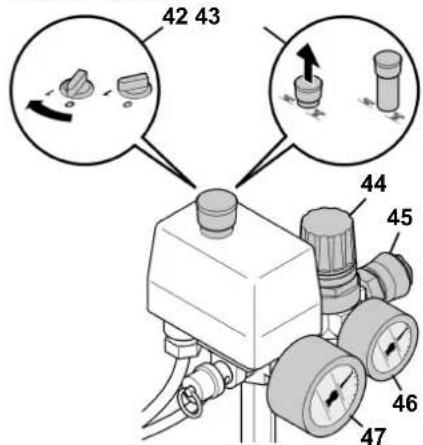

1. Slå till apparaten (42 eller 43).

Vänta tills tryckbehållaren kommit upp i maximalt arbetstryck (kompressorn stängs av).

Trycket i behållaren indikeras via behållarens tryckmanometer (47).

BasicAir 250/350

PowerAir 350

1. Ställ in regleringstrycket vid tryckregulatorn (44). Det aktuella regleringstrycket indikeras vid regleringstrycksmanometern (46).

Varning!

Det inställda reglertrycket får inte vara högre än det maximala arbetstrycket för det anslutna tryckluftsverktyget!

1. Anslut tryckluftslangen vid tryckluft-kontakten (45).
2. Anslut tryckluftsverktyget. Nu kan du börja arbeta med tryckluftsverktyget.
3. Stäng alltid av kompressorn när du gör ett uppehåll i arbetet. Dra ur stickkontakten.

1. Töm tryckbehållaren varje dag helt på kondensvatten (48). Luta då ev. apparaten lite.

6. Reparation och under- håll

Fara!

Innan du börjar arbeten på kompressorn:

• Stäng av maskinen.
• Dra ur stickkontakten.
• vänta tills apparaten står stilla.
  – Se till att kompressorn och alla tryckluftsverktyg och tillbehör som används är utan tryck.
• Låt apparaten och alla använda tryckluftverktyg och tillbehör svalna.

Efter avslutat arbete på kompressorn:

– Montera alla säkerhetsanordningar igen och kontrollera dem.
- Kontrollera att det inte sitter några verktyg etc. kvar i eller på kompressorn.

Andra underhålls- eller reparationsarbeten än de som beskrivs i detta avsnitt får endast utföras av behöriga fackarbetare.

6.1 Regelbundet underhåll

OBS

Kontrollera cylinderskruvarnas åtdragningsmoment på nya kompressorer (se

"Teknisk data") efter de första 50 och 250 drifttimmarna.

Före varje arbetstillfälle

• Kontrollera tryckluftslangarna med avseende på skador och byt ut dem vid behov.
• Kontrollera att alla skruvförband är fast åtdragna och dra ev. åt dem.
• Kontrollera nätkabeln på eventuella skador. År den trasig skall den bytas av behörig elektriker.

After 50 drifttimmar

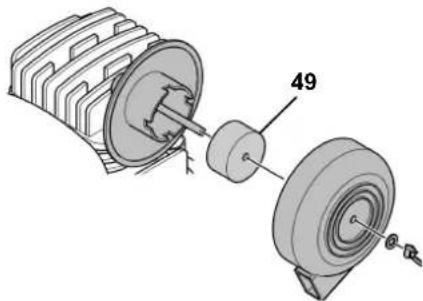

- Kontrollera luftfiltret (49) vid kompressorn, rengöres v.b..

- Kontrollera kompressorns oljenivå på oljemätstickan (50), fyll på olja v. b..(51)

After 250 drifttimmar

- Byt luftfiltret på kompressorn.

After 500 drifttimmar

• Tappa av och byt olja.

After 1000 drifttimmar

- Lämna in kompressorn för översyn på en fackverkstad. Då håller den betydligt längre.

6.2 Förvaring av maskinen

1. Stäng av maskinen och dra ur nät- kontakten.

2. Avlufta tryckkärlet och alla anslutna tryckluftverktyg.

3. Tappa av tryckbehållarens kondensvatten.
4. Förvara maskinen på sådant sätt att den inte kan startas av obehöriga.

Maskinen får utomhus och i fuktiga miljöer inte förvaras och transporteras utan skydd.

Maskinen får inte förvaras eller trans-porteras liggande på en sida.

7. Problem och felsökning

Innan du börjar arbeta på kompressorn:

• Stäng av maskinen.
  – Dra ur stickkontakten.
  – vänta tills sågen står stilla.
  – Se till att kompressorn och alla tryckluftsverktyg och tillbehör som används är utan tryck.
  – Låt apparaten och alla använda tryckluftverktyg och tillbehör svalna.

Efter avslutat arbete på kompressorn:

– Montera alla säkerhetsanordningar igen och kontrollera dem.
- Kontrollera att det inte sitter några verktyg etc. kvar i eller på kompressorn.

Kompressorn startar inte:

• Ingen nätspänning
  – Kontrollera stickkontakt, kabel och säkringar.

• För låg nätspänning.

• Använd endast en förlängningskabel med tillräckligt stor ledararea (se "Tekniska data"). Med kall apparat skall förlängningssladdar undvikas och trycket tappas av vid tryckbehållaren.
• Kompressorn har stängts av med stickkontakten medan den var igång.
  – Stäng av kompressorn med strömbrytaren och starta den igen.
• Motorn är överhettad, t ex på grund av att det saknas kylning (kyllamellerna är blockerade).
• Stäng av kompressorn vid till/ från-brytaren först och låt den svalna.
  – Åtgärda överhettningens orsak.
  – Slå till kompressorn igen.

Kompressorn arbetar utan att bygga upp rätt tryck.

• Kondensvattentappen vid tryckbehållaren otät.
  – Kontrollera tappningsskruvens packning; ersätt vid behov.
  – Dra åt tappningsskruven/arna handfast.
• Backslagsventilen läcker.
  – Lämna in backslagsventilen för översyn på verkstan.

Tryckluftsverktyget får inte nog med tryck.

• Tryckregulatorn är inte öppen ordentligt.
  – Öppna tryckregulatorn mer.
• Slangkopplingen mellan kompressor och tryckluftsverktyg är inte tät.
  – Kontrollera slangkopplingen, byt ev. trasiga delar.

Längre gående arbeten på apparaten bör endast utföras av utbildade elektriker eller Ditt lands serviceföretag.

8. Reparation

Reparation på elverktyg får endast utföras av behörig elektriker.

Elverktyg som behöver repareras kan lämnas in till närmaste servicekontor i Sverige. Adressen finns på reservdelslistan.

Glöm inte uppge vilka fel du har upp-täckt när utrustningen skickas in för re-paration.

9. Miljöskydd

Tryckbehållarens kondensvatten innehåller oljerester. Kondensvattnet skall omhändertas miljömässigt via respektive insamlingscentral!

Restolja från kompressorn skall omhändertas miljörikrtigt via respektive insamlingscentral!

Maskinens förpackningsmaterial kan återvinnas till 100 %.

Uttjänta apparater och tillbehör innehåller stora mängder värdefullt råmaterial och plaster som kan lämnas till återvinningen.

Användarhandboken är tryckt på klorfritt oblekt papper.

10. Tekniska data

		BasicAir 250 BasicAir 350 Power Air 350
Sugeffekt l/min 240 290
Effektiv matarmängd (volymström) l/min 120 150
Päfyllningskapacitet l/min 140 165
Max drifttryck bar 8 10
Max lager-/ drifttemperatur * °C + 40
Min lager-/ drifttemperatur **	°C	+ 5
Tryckkärlsvolym	I	24	50	23
Antal luftutgångar		1
Antal cylindrar		1
Ätdragsmoment cylinderhuvudskruvar	Nm	10
Varvtal	min-1	2850
Motoreffekt	kW	1,5	1,8
Nätspänning (50 Hz)	V	230
Märkström	A 7,2		7,9
Avsäkring min.	A	10 trög
Kapslingsklass		IP 20
Maximal totallängd med förlängningskablar
– vid 1,0 mm2 ledararea	m	10
– vid 1,5 mm2 ledararea	m	15
– vid 2,5 mm2 ledararea	m	25
Oljekvalitet (kompressor)		SAE 40 (SAE 20)
Oljemängd vid oljebyte (kompressor)	I	ca. 0,25
Mätt: Längd × bredd × höjd	mm	555 × 310 × 600	760 × 380 × 660	490 × 450 × 750
Vikt	kg	28	33,5	37
Ljudtrycksnivå LPA på 1 m max	dB (A)	87 + 3	89 + 3
Garanterad ljudeffektnivå LWA	dB (A)	94	96
Alla tekniska uppgifter är beräknade för en omgivningstemperatur på 20 °C.
* Livslängden för vissa komponenter, t.ex. packningen i backventilen förminskas betydligt om kompressorn drivs vid höga temperaturer (max lager-/drifttemperatur och högre).
** Vid temperaturer under den min lager-/drifttemperatur föreligger frostrisk för kondensatet i tryckbehållaren.
