Tipo de producto	Compresor de aire portátil
Marca	Metabo
Modelo	BasicAir 250
Tipo de compresor	Sin aceite (oil-free)
Capacidad del depósito	6 litros (acero)
Presión máxima	8 bar (116 psi)
Caudal de aire	150 L/min
Potencia del motor	1,5 CV (1100 W)
Alimentación eléctrica	230 V ~ 50 Hz
Dimensiones (largo x ancho x alto)	35 x 30 x 30 cm
Peso	10 kg
Nivel de ruido	85 dB(A)
Uso recomendado	Inflado, pulverización ligera, limpieza
Válvula de seguridad	Sí
Manómetro	Sí (presión depósito)
Purga de condensación	Sí (válvula de purga)
Filtro de aire	Sí, lavable
Parada automática (presostato)	Sí
Protección térmica	Sí
Longitud del cable de alimentación	1,5 m
Piezas de repuesto disponibles	Kit de reparación, juntas, válvula antirretorno
Mantenimiento corriente	Limpieza del filtro, purga diaria
Garantía	2 años

Preguntas frecuentes - BasicAir 250 METABO

¿Cuál es la presión máxima del BasicAir 250?

La presión máxima es de 8 bar (116 psi).

¿Este compresor es sin aceite?

Sí, el BasicAir 250 es un compresor sin aceite (oil-free). No es necesario ningún cambio de aceite.

¿Se puede pintar con este compresor?

Sí, para pequeños proyectos de pulverización con una pistola de aire adecuada. El caudal de 150 L/min es adecuado para trabajos ligeros.

¿Cómo purgar el depósito?

Utilice la válvula de purga situada en la parte inferior del depósito. Ábrala regularmente para evacuar la condensación y evitar la corrosión.

¿Cuál es el nivel de ruido del compresor?

El nivel de ruido es de aproximadamente 85 dB(A). Se recomienda usar protección auditiva durante el uso.

¿El compresor se detiene automáticamente?

Sí, está equipado con un presostato que detiene el motor cuando se alcanza la presión máxima y lo reinicia cuando la presión baja del umbral.

¿Cómo limpiar el filtro de aire?

Retire el filtro y lávelo con agua jabonosa. Déjelo secar completamente antes de volver a colocarlo. Realice esta operación cada mes.

¿Qué hacer si el compresor no arranca?

Verifique la alimentación eléctrica, el fusible y el estado del presostato. Si el motor no arranca, la protección térmica puede haber saltado – espere a que se enfríe.

¿Qué accesorios se incluyen con el BasicAir 250?

El compresor se entrega con un acople rápido y una manguera espiral de 3 metros. Otros accesorios están disponibles como opción.

¿Cuál es la garantía del BasicAir 250?

Metabo ofrece una garantía de 2 años en este compresor, sujeto a un uso conforme y un mantenimiento regular.

MANUAL DE USUARIO BasicAir 250 METABO

ES Manual de instrucciones original 37

1. Visión general del aparato / volumen de suministro

1 Manómetro de presión de regula- ción
2 Asidero para el transporte
3 Regulador de presión
4 Manómetro de presión de caldera
5 Carcasa del filtro de aire
6 Varilla de medición del nivel de aceite
7 Com presor
8 Tapón roscado para vaciar el aceite
9 De pósito a presión
10 Llave esférica en la salida de agua condensada
11 Válvula de seguridad
12 Toma de aire comprimido (acoplamiento rápido), aire comprimido regulado
13 Interruptor ON/OFF

Índice

1. Visión general del aparato / volumen de suministro ..... 37

2. Declaración de conformidad de la CE....38

3. ¡Leer esto en primer lugar! ... 38

4. Seguridad 38

4.1 Uso según su finalidad .....38

4.2 Instrucciones generales de seguridad ....38

4.3 Símbolos utilizados en la máquina ....39

4.4 Dispositivos de seguridad.....40

1. Puesta en marcha.....40

5.1 Antes de la primera puesta en marcha.... 40

5.2 Colocación 40

5.3 Conexión a la red.....41

5.4 Generación de aire comprimido .... 41

1. Mantenimiento y cuidado..... 41

6.1 Mantenimiento regular .....41

6.2 Conservación de la máquina ...42

1. Problemas y averías ..... 42

2. Reparación 43

3. Protección medioambiental ... 43

4. Características técnicas..... 43

2. Declaración de conformidad de la CE

Por la presente declaramos que este aparato está en conformidad con los requisitos básicos y prescripciones de las directivas relevantes.

3. ¡Leer esto en primer lugar!

Este manual de instrucciones se ha realizado de forma que usted pueda empezar a trabajar rápidamente y con total seguridad con el aparato. A continuación le indicamos algunas pautas sobre la utilización del manual de instrucciones:

- Antes de poner en funcionamiento el aparato, lea todo el manual de instrucciones. Preste especial atención a las instrucciones de seguridad.

- Este manual de instrucciones está dirigido a personas con conocimientos básicos en el manejo de aparatos como el que aquí se describe.

En caso de no poseer ningún tipo de experiencia con este tipo de aparatos, debería solicitar en primer lugar la ayuda de personal cualificado.

- Guarde todos los documentos entregados con este aparato para que usted y cualquier otro usuario los puedan consultar en cualquier momento. Asimismo, guarde el comprobante de compra para un posible caso de garantía.

- Si prestara o vendiera el aparato, entregue toda la documentación adjunta.

- El fabricante no se hace responsable de los daños debidos a la inobservancia de este manual de instrucciones.

La información contenida en este manual de instrucciones aparece marcada como sigue:

¡Peligro!

Advertencia de daños personales o medioambientales.

¡Peligro de descarga eléctrica!

Advertencia de daños personales debidos a la electricidad.

¡Atención!

Advertencia de daños materiales.

i Nota:

Información adicional.

– Números en las ilustraciones (1, 2, 3, ...)

– corresponden a piezas individuales;

- están numerados correlativa- mente;

– se refieren a los respectivos números entre paréntesis (1), (2), (3)... que aparecen en el texto adyacente.

- Las instrucciones de uso en las que se precisa seguir el orden aparecen numeradas.

- Las instrucciones de uso con orden arbitrario aparecen marcadas con un punto.

- Los listados se marcan mediante un guión.

4. Seguridad

4.1 Uso según su finalidad

Este aparato se utiliza para generar aire comprimido para herramientas accionadas neumáticamente. Vigile el aparato cuando esté funcionando.

No se permite su utilización en el sector médico, en el sector alimentario, ni tampoco para llenar botellas de aire respiratorio.

Los gases explosivos, combustibles o nocivos para la salud y el polvo no se deben aspirar. No está permitido emplear este aparato en un ambiente explosivo o con polvo.

Cualquier otra aplicación será considerada contraria al uso previsto. ¡Si se realiza un uso contrario al previsto para el aparato, si se llevan a cabo modificaciones en el aparato o si se utiliza aplicando piezas que no han sido comprobadas ni autorizadas por el fabricante, podrían producirse daños imprevisibles!

No está permitido que niños, adolescentes y personas no instruidas utilicen este aparato ni las herramientas conectadas a él.

4.2 Instrucciones generales de seguridad

- Respete las siguientes instrucciones de seguridad al usar este aparato eléctrico, a fin de evitar peligros personales o daños materiales.

- Observe las instrucciones de seguridad especiales de cada capítulo.

- Guarde cuidadosamente todos los documentos que se adjuntan con el aparato.

- Dado el caso, respete las directrices profesionales o las normas de prevención de accidentes laborales para el uso de compresores y herramientas neumáticas.

- Respete las normas legales relativas a instalaciones clasificadas.

- Tenga en cuenta que, durante el funcionamiento y almacenamiento del aparato, se puede perder agua condensada y carburante que pueden ensuciar el entorno y contaminar el medio ambiente.

¡Peligros en general!

• Mantenga limpio el puesto de trabajo. El desorden en esta zona podría causar accidentes.
• Tenga cuidado. Trabaje con atención. Trabaje de forma responsable. No utilice el aparato eléctrico en momentos de falta de concentración.
• Tenga en cuenta las influencias ambientales.
• Procure que haya una buena iluminación en el puesto de trabajo.
• Evite posturas incómodas. Mantenga siempre una posición segura de forma que no pierda el equilibrio.
• No utilice este aparato cerca de líquidos combustibles o de gases.
• Mantenga a los niños alejados de la zona de trabajo. No permita que terceras personas toquen el aparato o el cable de alimentación mientras el equipo está en funcionamiento.
• Evite sobrecargas en el aparato eléctrico. Utilice el aparato eléctrico sólo dentro de los márgenes de potencia especificados en las especificaciones técnicas.

¡Peligro debido a la electrici-

dad!

• No exponga el aparato eléctrico a la lluvia.
• No utilice esta aparato eléctrico en ambientes húmedos o mojados.
• Mientras trabaje con este aparato eléctrico, evite el contacto corporal con piezas con toma de tierra (p.ej. radiadores, tubos, hornos, neveras).
• No utilice el cable de alimentación para usos ajenos a su finalidad.

¡Peligro de lesiones por esca-

pe de aire comprimido y por piezas lanzadas por el aire comprimido!

• ¡No dirija nunca el aire comprimido hacia personas o animales!
• Asegúrese de que todas las herramientas neumáticas empleadas y sus accesorios estén dimensionados para la presión de trabajo o conectados a través de un regulador de presión.

• Al aflojar el acoplamiento rápido, tenga cuidado con el aire comprimido contenido en la manguera, ya que puede salir repentinamente. Sujete con firmeza el extremo de la manguera que vaya a desacoplar.

• Asegúrese de que todos los tornillos estén debidamente apretados.

• ¡Nunca repare usted mismo el aparato! La reparación de compresores, depósitos a presión y herramientas neumáticas sólo puede ser llevada a cabo por especialistas.

¡Peligros por aire a presión ontenido de aceite!

• Utilice sólo aire comprimido que contenga aceite para las herramientas de aire comprimido diseñadas a tal efecto.
• No utilice una manguera para aire comprimido que contenga aceite en herramientas neumáticas que no están previstas para este aire comprimido.
• No rellene neumáticos de automóviles con aire comprimido que contenga aceite.

¡Peligro de quemaduras en las

superficies de las piezas conductoras de aire comprimido!

- Espere a que el aparato se enfríe antes de realizar trabajos de mantenimiento.

¡Existe peligro de heridas y

magulladuras por las piezas en movimiento!

• No ponga nunca en marcha el aparato sin haber montado el dispositivo de protección.
• ¡Observe si el aparato se pone en marcha automáticamente al alcanzar la presión mínima! Antes de iniciar trabajos de mantenimiento, compruebe si el aparato está desconectado de la red de alimentación eléctrica.
• Antes de la puesta en marcha (por ejemplo, después de trabajos de mantenimiento), asegúrese de que no hay ninguna herramienta o pieza suelta en el aparato eléctrico.

¡Peligro por un equipo de pro-

tección individual insuficiente!

• Utilice cascos de protección acústica.
  • Utilice gafas protectoras.
• Utilice mascarilla cuando realice trabajos que producen polvo o cuando se generan nieblas nocivas para la salud.
• Utilice ropa de trabajo adecuada. Para los trabajos a la intemperie se

recomienda el uso de calzado anti- deslizante.

¡Peligros por avería del apara-

to eléctrico!

• Cuide el aparato eléctrico y sus accesorios. Respete las normas de mantenimiento.
• Antes de cada puesta en servicio, compruebe si el aparato eléctrico presenta algún desperfecto: Antes de usar el aparato eléctrico debe controlarse exhaustivamente el perfecto y correcto funcionamiento de los mecanismos de seguridad, de los dispositivos de protección y de las piezas ligeramente dañadas. Un aparato dañado sólo se deberá volver a usar si se ha reparado debidamente.
• Asegúrese de que las piezas móviles funcionan perfectamente y que no se enclavan. Para garantizar el correcto funcionamiento del aparato eléctrico, es preciso que todas las piezas estén debidamente montadas y que cumplan todos los requisitos.
• Los dispositivos de protección o las piezas dañadas debe repararlos o cambiarlos un taller especializado autorizado.
• Encargue el cambio de interruptores dañados a un taller de servicio postventa.
• Si el interruptor no se puede encender o apagar, no utilice el aparato eléctrico.
• Mantenga los mangos secos y limpios de aceite y grasa.

4.3 Símbolos utilizados en la máquina

Símbolos en la máquina

14 15 16 17 18

19

14 Lea el manual de uso.
15 Advertencia de daños físicos al tocar piezas calientes.
16 Lleve gafas protectoras.
17 Advertencia de arranque automático.
18 Advertencia de tensión eléctrica peligrosa.
19 Nivel de potencia acústica garanti- zado

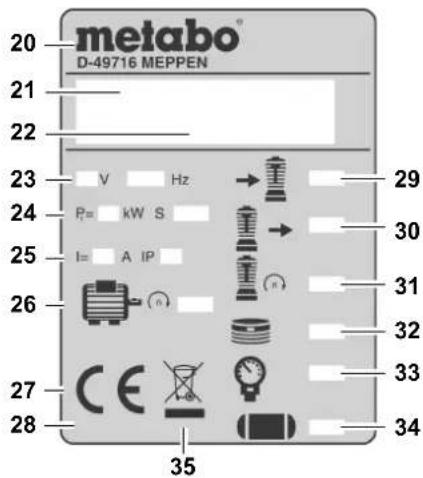

Indicaciones de la placa indicadora de tipo:

20 Fabricante

21 Número de artículo, versión, serie

22 Denominación de la máquina

23 Tensión de entrada / Frecuencia

24 Potencia del motor P_1 (véanse también “Características técnicas”)

25 Consumo / clase de protección

26 Velocidad de giro / Potencia de salida nominal del motor

27 Marca CE – Esta máquina cumple las directivas de la UE según la declaración de conformidad

28 Año de fabricación

29 Potencia de succión

30 Potencia de llenado

31 Velocidad de giro del compresor

32 Número de cilindros

33 Presión máxima

34 Volumen del recipiente a presión

35 Símbolo de eliminación – El aparato puede eliminarse a través del fabricante

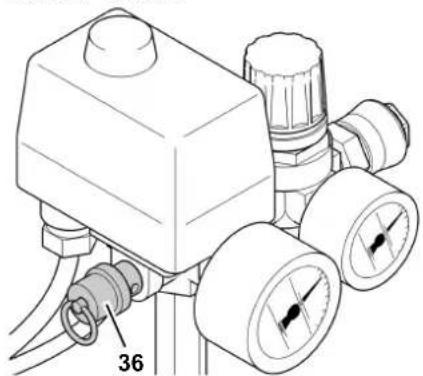

4.4 Dispositivos de seguridad

Válvula de seguridad

BasicAir 250/350

La válvula de seguridad cargada por resorte se encuentra en la unidad de regulación de presión (36). La válvula de seguridad reacciona cuando se excede la presión máxima permitida.

5. Puesta en marcha

5.1 Antes de la primera puesta en marcha

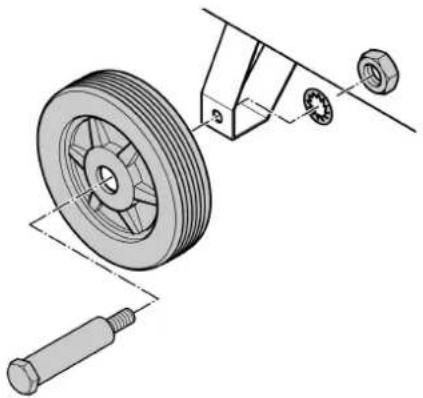

Montar las ruedas

- Monte las ruedas como se muestra en la figura.

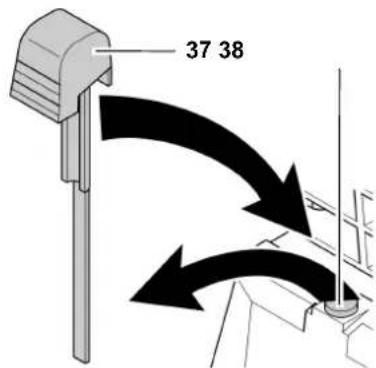

1. Sacar el tapón de la carcasa del compresor (38).

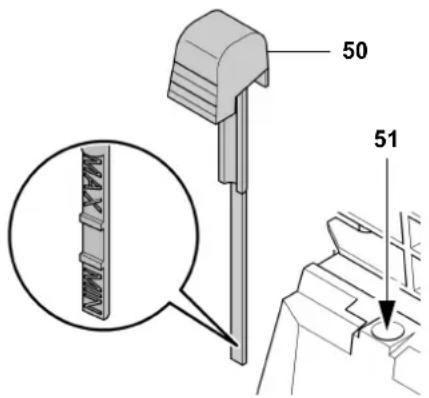

1. Colocar en lugar del tapón la varilla de medición de nivel de aceite adjunta (37).

El tapón evita que pueda salir aceite durante el transporte. Guardar el tapón para usarlo posteriormente.

Montar el filtro de aire

1. Retire el tapón de la entrada de aire de la carcasa del compresor.(39) Guarde el tapón para usarlo posteriormente.

BasicAir 250

1. Atornille el filtro de aire (40) en la entrada de aire.

Comprobar la salida del agua condensada

- Compruebe si la salida del agua condesada está cerrada (41).

El lugar de colocación del aparato deberá cumplir los siguientes requisitos:

• Estar seco, ser fresco y estar protegido contra las heladas.
• El suelo ha de ser firme, horizontal y nivelado.

¡Peligro!

Si el aparato no está bien colocado pueden producirse accidentes graves.

• Asegure el aparato para que no salga rodando, no se vuelque o resba-le.
• No tire del tubo flexible ni del cable de alimentación. Transporte el aparato sujetándolo sólo por el asidero.
• Los dispositivos de seguridad y los elementos de mando han de estar bien accesibles en todo momento.

5.3 Conexión a la red

¡Peligro! Tensión eléctrica

Instale la máquina únicamente en ambientes secos. Conecte la máquina sólo a una fuente de energía que cumpla los requisitos indicados a continuación:

• Los enchufes deben estar instalados, con toma de tierra y verificados de acuerdo con las normas establecidas.
• La protección por fusibles debe corresponder a lo indicado en las características técnicas.

Coloque el cable de alimentación de forma que no impida el trabajo y no pueda resultar dañado.

Antes de enchufar el cable de alimentación a la toma de corriente, compruebe si la máquina está desconectada.

Proteja el cable de la red contra el calor, los líquidos agresivos y los bordes afilados.

Utilice solamente cables de prolongación con una sección suficiente (véase "Características técnicas").

No desconecte el compresor desenchufando el cable de alimentación de la red, sino utilizando el interruptor de conexión/desconexión.

Una vez finalizado el trabajo, desenchufe el cable de alimentación de la toma de red.

5.4 Generación de aire comprimido

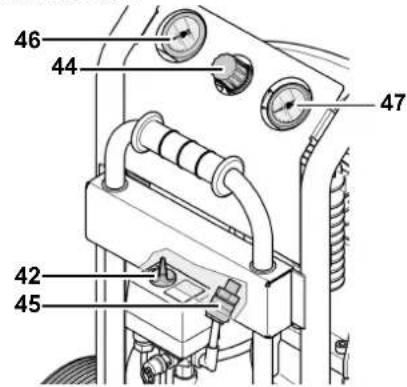

1. Encienda el aparato (42 o 43).

Espere a que se alcance la presión de caldera máxima (el compresor se desconecta).

La presión del recipiente se indica en el manómetro de presión del recipiente (47).

BasicAir 250/350

PowerAir 350

1. Ajuste la presión de regulación en el regulador de presión (44). La presión de regulación se indica en el manómetro de presión de regulación (46).

¡Atención!

¡La presión de regulación ajustada no debe ser mayor que la presión máxima de trabajo de las herramientas neumáticas conectadas!

1. Conecte la manguera de aire comprimido a la conexión de aire comprimido (45).

2. Conecte la herramienta neumática. Ahora ya puede operar con la herramienta neumática.

3. Si interrumpe el trabajo por un tiempo indefinido, desconecte la máquina Luego desenchufe el conector de alimentación de la caja de toma de la red.

1. Purgue a diario toda el agua condensada del recipiente a presión (48). Para ello ladee un poco el aparato.

6. Mantenimiento y cuidado

¡Peligro!

Antes de realizar cualquier trabajo en el aparato:

- Desconecte el aparato.

- Desenchufe el cable de alimentación.

- Espere a que el aparato se detenga.

- Asegúrese de que el aparato, todas las herramientas neumáticas utilizadas y sus accesorios no se encuentren bajo presión.

- Deje enfriar el aparato y todas las herramientas neumáticas y accesorios empleados.

Una vez realizados todos los trabajos en el aparato:

- Active de nuevo todos los mecanismos de seguridad y verifique que funcionan correctamente.

- Compruebe que no haya herramientas o similares sobre el aparato o dentro de ella.

Cualquier trabajo de reparación o de mantenimiento más extenso que los descritos en este capítulo deberá ser llevado a cabo exclusivamente por especialistas.

6.1 Mantenimiento regular

Atención

Compruebe en el compresor nuevo el momento de apriete de los tornillos de culata (véase "Especificaciones técni-

cas") tras las primeras 50 y 250 horas de servicio.

Antes de comenzar cualquier tarea

• Controle las mangueras de aire comprimido por si están dañadas y reemplácelas si es preciso.
• Controle si las atornilladuras están apretadas y apriételas si es preciso.
• Compruebe posibles daños en el cable de alimentación y, dado el caso, pida a un electricista que lo cambie.

Cada 50 horas de funcionamiento

- Compruebe el filtro de aire en el compresor (49) y, si es necesario, límpielo.

- Compruebe el nivel de aceite del compresor con la varilla de aceite (50), eche aceite si es necesario (51).

Cada 250 horas de funcionamiento

- Sustituya el filtro de aire en el compresor.

Cada 500 horas de servicio

• Vaciar el aceite y reemplazarlo.

Tras 1.000 horas de servicio

- Lleve a revisar el equipo a un taller especializado. De este modo, se prolonga considerablemente la vida útil del compresor.

6.2 Conservación de la máquina

1. Desconecte el aparato y desenchufe el cable de alimentación.
2. Ventile el depósito a presión y todas las herramientas neumáticas.
3. Vacíe el agua condensada del depósito de presión.
4. Guarde la máquina de modo que no pueda ser puesta en marcha por personas no autorizadas.

¡Atención!

Nunca guarde ni transporte la máquina sin protección a la intemperie ni en ambientes húmedos.

No tumbe la máquina para su almacenamiento o transporte.

7. Problemas y averías

¡Peligro!

Antes de realizar cualquier trabajo en la máquina:

• Desconecte la máquina.
• Desenchufe el cable de alimentación.
  – Espere a que el aparato se detenga.
  – Asegúrese de que el equipo, todas las herramientas neumáticas utilizadas y sus accesorios no se encuentren bajo presión.
• Deje enfriar la máquina y todas las herramientas neumáticas y accesorios empleados.

Una vez realizados todos los trabajos en el equipo:

• Active de nuevo todos los mecanismos de seguridad y verifique que funcionan correctamente.
• Compruebe que no haya herramientas o similares sobre la máquina o dentro de ella.

El compresor no funciona:

• No hay tensión de alimentación.
• Compuebe el cable, el enchufe, la caja de enchufe y el fusible.
• Tensión de la red demasiado baja.
• Utilice solamente cables prolongadores con una sección suficiente (véase "Características

técnicas"). Con el aparato frío, evite el cable de extensión y purgue la presión del recipiente a presión.

• El compresor se ha desconectado estando en marcha, tirando del enchufe del cable de alimentación de la caja de toma de la red.
• Apague primero el compresor con el interruptor de conexión/desconexión y conéctelo de nuevo.
• El motor se ha sobrecalentado, por ejemplo debido a una refrigeración insuficiente (las aletas de refrigeración están cubiertas).
• Apague primero el compresor con el interruptor de conexión/ desconexión y déjelo enfriar.
• Soluzione la causa del sobrecalentamiento.
  – Vuelva a encender el compresor.

El compresor está en marcha pero no genera la presión suficiente.

• La salida de agua condensada del recipiente a presión no es estanca.
• Compruebe la junta del tapón o de los tapones para vaciar el agua condensada; cámbiela si fuera necesario.
• Apriete el tapón o los tapones para vaciar el agua condensada.
• La válvula de retención no es estanca.
• Enviar la válvula de retención a un taller especializado para su reparación.

La herramienta neumática no recibe suficiente presión.

• El regulador de presión no está abierto suficientemente.
• Abrir más el regulador de presión.
• La conexión de la manguera entre el compresor y la herramienta neu-mática no es estanca.
• Controlar la conexión de la manguera y, dado el caso, reemplazar las piezas dañadas.

Los trabajos más complicados en el aparato deberán ser realizados por un técnico electricista o el centro de servicio técnico de su país.

8. Reparación

¡Peligro!

¡La reparación de herramientas eléctricas debe ser llevada a cabo exclusivamente por electricistas especializados!

Las herramientas eléctricas que requieran reparación pueden enviarse al centro de servicio técnico del país. La dirección está indicada en la lista de piezas de recambio.

Si envía una herramienta eléctrica para su reparación incluya una descripción de la anomalía detectada.

9. Protección medioambiental

¡Peligro!

El agua condensada del recipiente a presión contiene restos de aceite. Elimine el agua condensada según las normas de medio ambiente y entréguela en los puntos de recogida correspondientes.

¡Peligro!

Elimine el aceite usado del compresor según las normas de medio ambiente y entreguelo en los puntos de recogida correspondientes.

El material utilizado para embalar el aparato es 100% reciclable.

Las máquinas y los accesorios fuera de uso contienen grandes cantidades de materia prima y plásticos que también pueden ser reciclados.

Este manual de instrucciones para el manejo está impreso en papel blan-queado exento de cloro.

10. Características técnicas

		BasicAir 250 BasicAir 350 PowerAir 350
Capacidad de aspiración	l/min	240	290
Volumen efectivo suministrado (caudal)	l/min	120	150
Potencia de llenado l/min 140 165
Presión de servicio máx. bar 8 10
Temperatura máx. de almacenamiento y de servicio *	°C	+ 40
Temperatura mín. de almacenamiento y de servicio**	°C	+ 5
Volumen del depósito a presión	l	24	50	23
Cantidad de salidas de aire		1
Número de cilindros		1
Par de apriete de los tornillos de culata	Nm	10
N° de revoluciones	min-1	2850
Potencia del motor	kW	1,5	1,8
Tensión de conexión (50 Hz)	V	230
intensidad nominal	A	7,2	7,9
Fusible mínimo	A	10 de acción lenta
Grado de protección		IP 20
Longitud máxima total utilizando cables de extensión:– con una sección del conductor de 1,0 mm2 A– con una sección del conductor de 1,5 mm2 A– con una sección del conductor de 2,5 mm2 A	m m m	101525
Calidad del aceite (compresor)		SAE 40 (SAE 20)
Cantidad de aceite en cada cambio (compresor)	l	aprox. 0,25
Dimensiones: largo × ancho × alto	mm	555 × 310 × 600	760 × 380 × 660	490 × 450 × 750
Peso	kg	28	33,5	37
Nivel de presión acústica LPA en máx. 1 m	dB (A)	87 + 3	89 + 3
Nivel de potencia acústica garantizado LWA	dB (A)	94	96
Todas las especificaciones técnicas hacen referencia a una temperatura ambiente de 20 °C.
* La duración de algunos componentes (p. ej. la junta de la válvula antirretorno) es mucho menor si el compresor trabaja a altas temperaturas (temperatura máxima de almacenamiento y de servicio o temperaturas superiores a ésta).
** Si las temperaturas son inferiores a la temperatura mínima de alma cenamiento o de servicio, se corre el peligro de que se congele el agua condensada del recipiente a presión.

4 Perigo de choque eléctrico!

Perigo de descarga eléctrica!

Perigo! Corrente eléctrica

10. Características técnicas
