Typ produktu	Przenośny kompresor powietrza
Marka	Metabo
Model	BasicAir 250
Typ kompresora	Bezolejowy
Pojemność zbiornika	6 litrów (stal)
Maksymalne ciśnienie	8 bar (116 psi)
Przepływ powietrza	150 L/min
Moc silnika	1,5 KM (1100 W)
Zasilanie elektryczne	230 V ~ 50 Hz
Wymiary (D x S x W)	35 x 30 x 30 cm
Waga	10 kg
Poziom hałasu	85 dB(A)
Zalecane zastosowanie	Pompowanie, lekkie natryskiwanie, czyszczenie
Zawór bezpieczeństwa	Tak
Manometr	Tak (ciśnienie zbiornika)
Odprowadzanie skroplin	Tak (zawór spustowy)
Filtr powietrza	Tak, zmywalny
Automatyczne wyłączanie (presostat)	Tak
Zabezpieczenie termiczne	Tak
Długość przewodu zasilającego	1,5 m
Dostępne części zamienne	Zestaw naprawczy, uszczelki, zawór zwrotny
Bieżąca konserwacja	Czyszczenie filtra, codzienny spust
Gwarancja	2 lata

Często zadawane pytania - BasicAir 250 METABO

Jakie jest maksymalne ciśnienie BasicAir 250?

Maksymalne ciśnienie wynosi 8 bar (116 psi).

Czy ten kompresor jest bezolejowy?

Tak, BasicAir 250 to kompresor bezolejowy. Nie wymaga wymiany oleju.

Czy można malować tym kompresorem?

Tak, do małych projektów natryskowych z odpowiednim pistoletem. Przepływ 150 L/min jest odpowiedni do lekkich prac.

Jak opróżnić zbiornik?

Użyj zaworu spustowego znajdującego się na dole zbiornika. Otwieraj go regularnie, aby usunąć skropliny i zapobiec korozji.

Jaki jest poziom hałasu kompresora?

Poziom hałasu wynosi około 85 dB(A). Zaleca się stosowanie ochronników słuchu podczas użytkowania.

Czy kompresor wyłącza się automatycznie?

Tak, jest wyposażony w presostat, który zatrzymuje silnik po osiągnięciu maksymalnego ciśnienia i uruchamia go ponownie, gdy ciśnienie spadnie poniżej progu.

Jak wyczyścić filtr powietrza?

Wyjmij filtr i umyj go wodą z mydłem. Pozostaw do całkowitego wyschnięcia przed ponownym montażem. Wykonuj tę czynność co miesiąc.

Co zrobić, jeśli kompresor nie uruchamia się?

Sprawdź zasilanie, bezpiecznik i stan presostatu. Jeśli silnik nie uruchamia się, zabezpieczenie termiczne mogło zadziałać – poczekaj, aż ostygnie.

Jakie akcesoria są dostarczane z BasicAir 250?

Kompresor jest dostarczany z szybkozłączką i wężem spiralnym o długości 3 metrów. Inne akcesoria są dostępne opcjonalnie.

Jaka jest gwarancja na BasicAir 250?

Metabo udziela 2-letniej gwarancji na ten kompresor, pod warunkiem zgodnego z przeznaczeniem użytkowania i regularnej konserwacji.

INSTRUKCJA OBSŁUGI BasicAir 250 METABO

POL Oryginalna instrukcja obsługi. 87

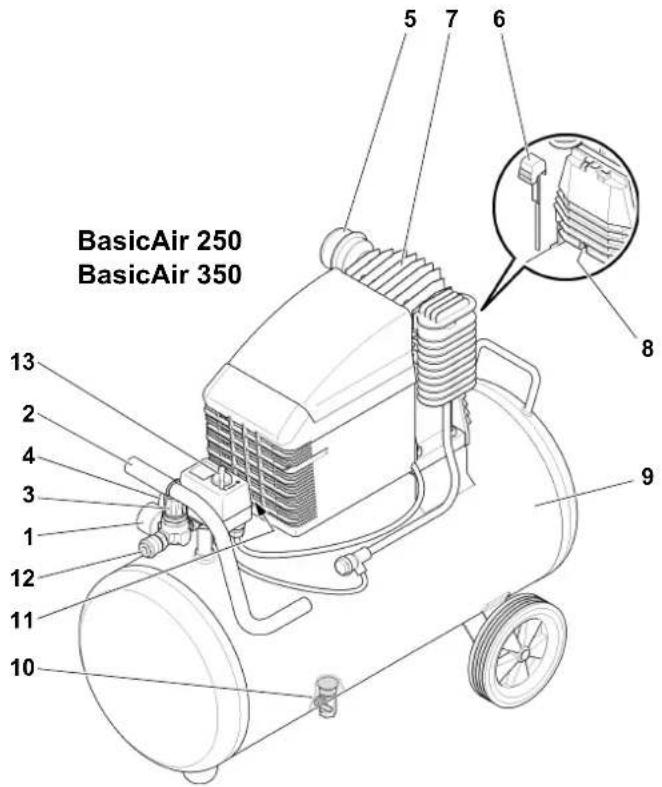

1. Wygląd ogólny urządzenia / wyposażenie podstawowe

1 Manometr regulatora ciśnienia
2 uchwyt transportowy
3 Regulator ciśnieni a
4 Manometr ciśnienia w zbiorniku
5 Obudowa filtra powietrza
6 Drażek pomiaru oleju
7 Kompresor
8 Korek spu stowy oleju
9 Zbiornik ciśnieniowy
10 zawór kulowy na przewodzie spustu kondensatu
11 Zawór bezpieczeństwa
12 Przyłączenie powietrza s prężone- go (sprzęgło szybkodziałające), powietrze sprężone regulowane
13 Włącznik/wyłącznik

Spis treœci

1. Wygląd ogólny urządzenia / wyposażenie podstawowe.... 87

2. Deklaracja zgodności WE ..... 88

3. Uważnie przeczytać!......88

4. Bezpieczeństwo .....88

4.1 Przeznaczenie urządzenia..... 88

4.2 Ogólne wskazówki dotyczące bezpieczeństwa pracy .....88

4.3 Symbole na urządzeniu ..... 90

4.4 Urządzenia zabezpieczające ... 90

1. Eksploatacja.... 90

5.1 Przed pierwszym uruchomieniem 90

5.2 Ustawianie urządzenia......91

5.3 Przyłączenie elektryczne ..... 91

5.4 Wytwarzanie powietrza sprężonego....91

1. Konserwacja i pielęgnacja .... 91

6.1 Regularna konserwacja ..... 92

6.2 Przechowywanie urządzenia ... 92

1. Problemy i usterki.... 92

2. Naprawa.... 93

3. Ochrona środowiska ..... 93

4. Dane techniczne 93

2. Deklaracja zgodności WE

Niniejszym oświadczamy, że urządzenie to spełnia zasadnicze wymogi i przepisy zawarte w odpowiednich dyrektywach.

3. Uważnie przeczytać!

Niniejsza instrukcja obsługi została napisana w sposób umożliwiający Państwu szybką i bezpieczną obsługę urządzenia. Poniżej krótka wskazówka, jak powinni Państwo czytać niniejszą instrukcję obsługi:

- Przed uruchomieniem urządzenia proszę przeczytać całą instrukcję obsługi. W szczególności należy przestrzegać wskazówek dotyczących bezpieczeństwa pracy.

– Niniejsza instrukcja obsługi jest skierowana do osób posiadających podstawową wiedzę techniczną w zakresie pracy z urządzeniami tego typu. Jeżeli nie mają Państwo żadnego doświadczenia w obsłudze tego typu urządzeń, zaleca się skorzystanie z pomocy osób posiadających takie doświadczenie.

– Należy przechowywać wszelkie materiały dostarczone wraz z niniejszym urządzeniem, aby w razie potrzeby wszystcy użytkownicy mogli zawsze znaleźć odpowiednie informacje. Dowód zakupu należy zachować na wypadek ewentualnych napraw gwarancyjnych.

– Jeżeli będą Państwo kiedyś wypożyczać lub sprzedawać to urządzenie, proszę przekazać również wszelkie załączone materiały.

– Producent nie ponosi odpowiedzialności za szkody powstałe wskutek nieprzestrzegania poniższej instrukcji obsługi.

Informacje zawarte w niniejszej instrukcji obsługi są oznaczone w następujący sposób:

„Niebezpieczeństwo!

Ostrzeżenie przed obrażeniami ciała lub szkodami środowiskowymi.

Niebezpieczeństwo porażenia m!

Ostrzeżenie przed szkodami na zdrowiu i życiu spowodowanymi przez prąd elektryczny.

Uwaga!

Ostrzeżenie przed szkodami rzeczowymi.

Wskazówka:

Informacje uzupełniające.

– Numery na rysunkach (1, 2, 3, ...)
– oznaczają poszczegól ne części;
– służą numeracji porządkowej;
- odnoszą się do odpowiednich liczb podanych w nawiasach (1), (2), (3)... w sąsiednim tekście.

- Instrukcje dotyczące czynności, przy wykonywaniu których należy przestrzegać kolejności, są ponumerowane.

- Instrukcje działań o dowolnej kolejności są oznaczone kropką.

- Wyliczenia oznaczone są myślinikiem.

4. Bezpieczeństwo

4.1 Przeznaczenie urządzenia

Urządzenie to służy do wytwarzania sprężonego powietrza do narzędzi pneumatycznych. Urządzenie można eksploatować tylko pod nadzorem.

Stosowanie w medycynie, produkcji środków spożywczych oraz do napełniania butli tlenowych jest zabronione.

Nie można zasysać gazów wybuchowych, łatwopalnych lub szkodliwych dla zdrowia i pyłów. Nie wolno eksploatować urządzenia w miejscach, w których występuje pył lub zagrożenie wybuchem.

Każde inne zastosowanie urządzenia jest niezgodne z jego przeznaczeniem. Poprzez niezgodne z przeznaczeniem stosowanie urządzenia, wprowadzanie w nim zmian lub stosowanie części, które nie zostały skontrolowane i dopuszczone przez producenta, można doprowadzić do powstania nieprzewidzianych szkód!

Dzieci, młodzież i osoby nieprzygotowane nie mogą używać urządzenia i przyłączonych do niego narzędzi pneumatycznych.

4.2 Ogólne wskazówki dotyczące bezpieczeństwa pracy

• Podczas eksploatacji tego urządzenia elektrycznego należy przestrzegać następujących zasad bezpieczeństwa, co pozwoli uniknąć szkód osobowych lub rzeczowych.
• Należy przestrzegać specjalnych wskazówek bezpieczeństwa pracy zawartych w poszczególnych rozdziałach.
• Proszę starannie przechowywać dokumenty dostarczone z tym urządzeniem.
• Przestrzegać ewentualnie wytycznych związków zawodowych dotyczących bezpieczeństwa w pracy z kompresorami i narzędziami pneumatycznymi.
• Należy przestrzegać przepisów prawnych dotyczących eksploatacji instalacji wymagających nadzoru.
• Podczas eksploatacji urządzenia i jego składowania należy zwrócić uwagę, że wypływający kondensat i inne materiały eksploatacyjne mogą zanieczyścić okolicę i spowodować szkody środowiskowe.

Ogólne zagrożenia!

• W miejscu pracy należy zawsze zachować porządek – nieporządek w miejscu pracy może być przyczyną wypadku.
• Zachować należytą uwagę. Należy uważać na to, co się robi. Zachować rozsądek podczas pracy. Nie stosować urządzenia elektrycznego w momencie dekoncentracji.
• Należy uwzględnić wpływ otoczenia.
• Zadbać o dobre oświetlenie.
• Proszę unikać przyjmowania nienaturalnych pozycji. Proszę pamiętać o stabilnej postawie i zawsze utrzymywać równowagę.
• Nie używać tego urządzenia elektrycznego w pobliżu płynów łatwopalnych lub gazów.
• Proszę nie dopuszczać dzieci do miejsca pracy. Nie wolno dopuścić, by podczas pracy urządzenia inne osoby dotykały narzędzia lub kabla zasilającego.
• Nie należy przeciązać tego urządzenia elektrycznego – należy używać go wyłącznie przy takiej mocy jaka podana jest w Danych Technicznych.

Zagrożenie prądem!

• Chronić urządzenie elektryczne przed deszczem.
• Nie należy używać urządzenia elektrycznego w wilgotnym lub mokrym miejscu.
• Podczas pracy z urządzeniem należy unikać dotykania uziemionych elementów (np. grzejników, rur, kuchenek, lodówek).
• Proszę nie używać kabla zasilającego do celów, do których nie jest przeznaczony.

Niebezpieczeństwo zranień

spowodowanych przez wypływ sprężonego powietrza i części uniesione przez sprężone powietrze!

• Nie wolno kierować sprężonego powietrza w kierunku ludzi czy zwierząt!
• Należy sprawdzić, czy wszystkie stosowane narzędzia pneumatyczne i osprzęt są dostosowane do ciś-

nienia roboczego lub podłączone poprzez reduktor ciśnienia.

• Podczas odłączania szybkozłączki należy pamiętać, że sprężone powietrze znajdujące się w przewodzie elastycznym nagle się wydostanie. Dlatego należy mocno trzymać odłączaną końcówkę przewodu sprężonego powietrza.
• Sprawdzić, czy wszystkie śruby są dokręcone.
• Nie wolno samodzielnie naprawiać urządzenia! Wyłącznie fachowcy mogą naprawiać kompresory, zbiorniki ciśnieniowe i narzędzia pneumatyczne.

Niebezpieczeństwo spowodo- zaolejonym sprężonym powie-

• Zaolejone sprężone powietrze można stosować wyłącznie do narzędzi pneumatycznych przewidzianych do zasilania takim powietrzem.
• Nie należy stosować węża do zaolejonego sprężonego powietrza do narzędzi pneumatycznych nieprzeznaczonych do zasilania takim powietrzem.
• Na przykład nie wolno napełniać opon samochodowych zaolejonym sprężonym powietrzem.

Niebezpieczeństwo poparzeń dotknięcie powierzchni elew przewodzących sprężone trze!

- Przed przystąpieniem do konserwacji należy odczekać, aż urządzenie się schłodzi.

Zagrożenie zranienia lub

zmiażdżenia przez ruchome części!

• Nie należy włączać urządzenia bez zamontowanego urządzenia ochronnego.
• Należy pamiętać, że urządzenie automatycznie włącza się po osiągnięciu minimalnego ciśnienia! – Przed przystąpieniem do prac konserwacyjnych należy się upewnić, że urządzenie odłączone jest od sieci elektrycznej.
• Należy sprawdzić, czy podczas włączania urządzenia (na przykład po pracach konserwacyjnych) nie znajdują się w nim narzędzia lub luźne części.

Zagrożenie spowodowane nie- rczającym osobistym wyposaż- n ochronnym!

• Należy nosić nauszniki ochronne.
• Należy nosić okulary ochronne.
• Należy nosić maskę przeciwpyłową, jeżeli podczas pracy wznieca się kurz lub tworzą się szkodliwe dla zdrowia mgły.
• Należy nosić odpowiednie ubranie robocze. Podczas pracy na świeżym powietrzu zaleca się noszenie obuwia antypoślizgowego.

Zagrożenie usterkami urzą-

dzenia!

• Należy starannie dbać o urządzenie elektryczne i osprzęt. Należy przestrzegać przepisów konserwacji.
• Przed każdym uruchomieniem sprawdzić urządzenie elektryczne pod względem występowania uszkodzeń. Przed każdym użyciem urządzenia elektrycznego należy sprawdzić, czy urządzenia zabezpieczające oraz lekko uszkodzone części działają prawidłowo i zgodnie z przeznaczeniem. Uszkodzone urządzenie należy fachowo naprawić przed jego ponownym użyciem.
• Proszę sprawdzić, czy części ruchome działają bezbłędnie i się nie blokują. Wszystkie części muszą być poprawnie zamontowane i spełniać wszystkie wymogi, tak by można było zagwarantować prawidłową pracę urządzenia elektrycznego.
• Uszkodzone urządzenia ochronne lub części muszą zostać fachowo wymienione lub naprawione w auto-ryzowanym serwisie.
• Uszkodzone przełączniki należy wymieniać w warsztacie serwisowym.
• Nie wolno używać niniejszego urządzenia elektrycznego, jeśli włącznik nie działa.
• Wszystkie uchwyty muszą być suche i niezatłuszczone.

4.3 Symbole na urządzeniu

Symbole na urządzeniu

14 15 16 17 18

19

14 Przeczytać instrukcję obsługi.
15 Ostrzeżen ie przed obrażeniami ciała spowodowanymi dotknięciem gorących części.
16 Nosić okulary ochro nne.
17 Ostrzeżenie przed automatycznym uruchomieniem urządzenia.
18 Ostrzeżenie przed niebezpiecznym napięciem elektrycznym.
19 Gwarantowany poziom mocy akustycznej

Dane na tabliczce znamionowej:

20 producent
21 nr katalogowy, nr wersji, nr serii
22 określenie urządzenia
23 napięcie zasilające / częstotliwość
24 moc silnika P _1 (zob. też "Dane techniczne")
25 bezpiecznik / stopień ochrony
26 prędkość obrotowa / moc znamionowa silnika
27 znak CE – urządzenie to spełnia wymagania dyrektyw UE zgodnie z deklaracją zgodności
28 rok produkcji
29 wydajność z asysania
30 wydajność napełniania
31 prędkość obrotowa kompresora
32 liczba cylindrów
33 m aksymalne ciśnienie
34 objętość zbiornika ciśnieniowego

35 symbol utylizacji – urządzenie może zostać zutylizowane przez producenta

4.4 Urządzenia zabezpiecza- jące

Zawór bezpieczeństwa

BasicAir 250/350

Sprężynowy zawór bezpieczeństwa (36) znajduje się w zespole regulacji ciśnienia. Zawór bezpieczeństwa reaguje, gdy przekroczone zostanie maksymalne dopuszczalne ciśnienie.

5. Eksploatacja

5.1 Przed pierwszym uruchomieniem

Montaż kół

- Koła zamontować tak, jak pokazano na rysunku.

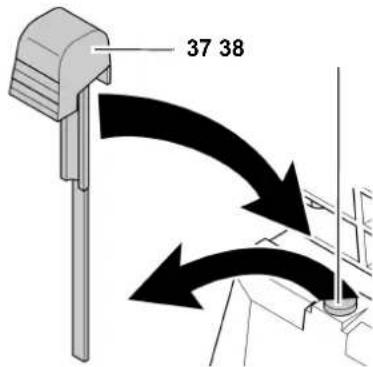

Wkładanie drążka pomiaru oleju

1. Wyjąć kore k (38) z obudowy kompresora.

1. W miejsce korka włożyć dostarczo- ną miarkę poziomu oleju (37).

Zatyczka zapobiega wydostawaniu się oleju podczas transportu. Dlatego należy zachować zatyczkę do późniejszego użytku.

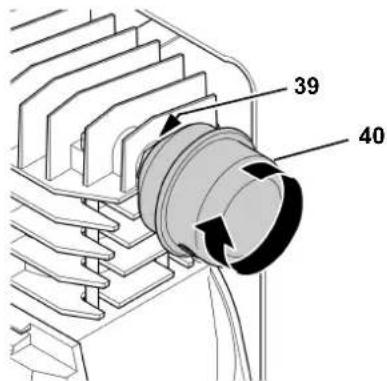

Zamontowanie filtra powietrza

1. Wyjąć korek z wlotu powietrza na obudowie kompresora.(39) Schować korek, aby można go było użyć w przyszłości.

BasicAir 250

BasicAir 350 / PowerAir 350

1. Dołączony filtr powietrza (40) przy- kręcić do wpustu powietrza.

Sprawdzanie spustu kondensatu

- Sprawdzić, czy spust kondensatu (41) jest zamknięty.

5.2 Ustawianie urządzenia

Miejsce ustawienia urządzenia powinno spełniać następujące wymagania:

• miejsce suche, chłodne i zabezpieczone przed mrozem,
• podłoże stabilne, poziome i płaskie.

Niebezpieczeństwo!

Nieprawidłowe ustawienie może być przyczyną poważnych wypadków.

• Zabezpieczyć urządzenie, aby zapobiec jego przetoczeniu, przewróceniu i zsunięciu.
• Ciagnąc urządzenie, nie wolno trzymać za wąż elastyczny lub kabel zasilający. Podczas przemieszczania urządzenia należy trzymać je wyłącznie za uchwyt.
• Urządzenia zabezpieczające i elementy obsługi zawsze muszą być łatwo dostępne.

5.3 Przyłączenie elektryczne

Niebezpieczeństwo! Napięcieyczne

Z urządzenia wolno korzystać tylko w suchym miejscu. Przyłączać urządzenie wyłącznie do źródła prądu, które spełnia następujące wymogi:

– gniazda wtykowe zainstalowane zgodnie z przepisami, uziemione i sprawdzone;
– bezpieczniki sieciowe zgodne z danymi technicznymi;

Kabel sieciowy należy ułożyć tak, aby nie przeszkadzał w pracy i nie mógł zostać w jej trakcie uszkodzony.

Przed wyciągnięciem wtyczki z gniazdka należy zawsze sprawdzić, czy urządzenie jest wyłączone.

Należy chronić kabel napięcia siecio- wego przed gorącem, agresywnymi pły- nami i ostrymi brzegami.

Należy używać wyłącznie przedłużaczy o odpowiednim przekroju żył - (patrz "Dane techniczne").

Nie wolno wyłącać kompresora przez wyciąganie za wtyczkę, tylko przyciskiem wyłącznika.

Po zakończeniu pracy wyciągnąć wtyczkę z gniazda sieciowego.

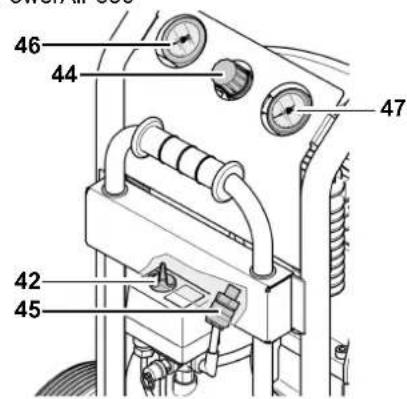

5.4 Wytwarzanie powietrza sprężonego

1. Włączyć urządzenie (42 lub 43).

Odczekać, aż zostanie osiągnięte maksymalne ciśnienie w zbiorniku (kompresor się wyłączy).

Ciśnienie w zbiorniku jest wskazywane na manometrze (47).

BasicAir 250/350

PowerAir 350

1. Nastawić na regu latorze ciśnienia (44) typowe ciśnienie. Aktualne ciśnienie jest wskazywane na mano-metrze regulatora ciśnienia (46).

Uwaga!

Ustawione ciśnienie typowe nie może być wyższe niż maksymalne ciśnienie

robocze przyłączonych urządzeń pneumatycznych!

1. Wąż sprężonego powietrza podłączyć do przyłącza sprężonego powietrza (45).
2. Przyłączyć narzędzie pneumatyczne. Teraz można pracować przy użyciu narzędzia pneumatycznego.
3. Proszę wyłączyć urządzenie, gdy praca nie będzie bezpośrednio kontynuowana. Należy również wyciągnąć wtyczkę.

1. Codziennie całkowicie spuszczać kondensat ze zbiornika ciśnieniowego (48). W tym celu należy ewentualnie nieco przechylić urządzenie.

6. Konserwacja i pielęgnacja

Niebezpieczeństwo!

Przed wszelkimi pracami przy urządzeniu:

• Wyłączyć urządzenie.
• Wyciągnąć wtyczkę.
• Zaczekać, aż urządzenie się zatrzy- ma.
• Sprawdzić, czy urządzenie, wszelkie stosowane narzędzia pneumatyczne i osprzęt nie są pod ciśnieniem.
• P o z o s t atygnięciadarządzenie, wszystkie używane narzędzia pneumatyczne i osprzęt.

Po wszelkich pracach przy urządzeniu:

• Ponownie uruchomić i sprawdzić wszystkie urządzenia zabezpieczające.
  – Sprawdzić, c zy w urządzeniu lub na nim nie ma narzędzi lub podobnych przedmiotów.

Inne prace konserwacyjne lub naprawcze niż opisane poniżej mogą być wykonywane wyłącznie przez wykwalifikowanych pracowników.

6.1 Regularna konserwacja

Uwaga

W nowej sprężarce należy po pierwszych 50 i 250 godzinach pracy sprawdzić momenty dokręcenia śrub z łbem cylindrycznym (patrz "Dane techniczne").

Przed każdym przystąpieniem do pracy

• Sprawdzić węże powietrza sprężonego pod kątem uszkodzeń, ewentualnie wymienić.
• Sprawdzić złącza śrubowe pod kątem przykręcenia, ewentualnie dokręcić.
• Sprawdzić, czy kabel instalacyjny nie jest uszkodzony, ew. zlecić fachowcowi jego wymianę.

Co 50 godzin pracy urządzenia

- Sprawdzić i ewentualnie oczyścić filtr powietrza (49) kompresora.

- Miarką poziomu oleju (50) sprawdzić poziom oleju w kompresorze, ewentualnie uzupełnić olej.(51)

Co 250 godzin pracy urządzenia

- Wymienić filtr powietrza w kompresorze.

Co 500 godzin pracy

- Spuścić olej i wymienić.

Po 1000 godzinach pracy

- Zlecić przeprowadzenie przeglądu w warsztacie specjalistycznym.

Dzięki temu zostanie znacznie przedłużony okres użytkowania kompresora.

6.2 Przechowywanie urządzenia

1. Wyłączyć urządzenie i wyciągnąć wtyczkę.
2. Odpowietrzyć zbiornik ciś nieniowy i wszystkie przyłączone narzędzia pneumatyczne.
3. Spuścić ko ndensat ze zbiornika ciśnieniowego.
4. Urządzenie przechowyw ać w taki sposób, aby nie zostało uruchomione przez osoby nieuprawnione.

Uwaga!

Nie przechowywać lub transportować urządzenia na zewnątrz pomieszczenia lub w wilgotnym miejscu.

Podczas przechowywania lub transportu urządzenia nie kłaść go na boku.

7. Problemy i usterki

Niebezpieczeństwo!

Przed wszelkimi pracami przy urządzeniu:

• Wyłączyć urządzenie.
  – Wyciągnąć wtyczkę.
• Zaczekać do zatrzymania się urządzenia.
• Upewnić się, że urządzenie i wszelkie stosowane narzędzia pneumatyczne i akcesoria nie są pod ciśnieniem.
  – Pozostawić do ostygnięcia urządzenie, wszystkie używane narzędzia pneumatyczne i osprzęt.

Po wszelkich pracach przy urządzeniu:

– Ponownie uruchomić i sprawdzić wszystkie urządzenia zabezpieczające.
- Upewnić się, że w lub na urządzeniu nie znajdują się żadne narzędzia czy temu podobne.

Kompresor nie działa:

• Brak napięcia w sieci.
• Sprawdzić kabel, wtyczkę, gniazdo wtykowe i bezpieczniki.

• Zbyt niskie napięcie sieciowe.
– Należy używać wyłącznie przedłużaczy o odpowiednim przekroju żył (patrz "Dane techniczne"). Przy zimnym urządzeniu należy unikać stosowania przedłużaczy i zlikwidować ciśnienie w zbiorniku ciśnieniowym.
- Kompresor został wyłączony przez wyciągnięcie wtyczki kiedy jeszcze był w ruchu.
- Wyłączyć kompresor najpierw wyłącznikiem, a następnie po- nownie włączyć.
- Silnik przegrzany, np. z powodu braku chłodzenia (zakryte żebra chłodzące).
– Najpierw wyłączyć kompresor przy użyciu wyłącznika i pozostawić do schłodzenia.
– Usunąć przyczynę przegrzania.
– Ponownie włączyć kompresor.

Kompresor działa, ale nie produkuje wystarczającego ciśnienia.

• Nieszczelny spust kondensatu na zbiorniku.
  – Sprawdzić i ewentualni e wymienić uszczelkę korka spustowego.
  – Korek spustowy mocno dokręcić ręką.
  • Zawór zwrotny nieszczelny.
  – Oddać zawór zwrotny do naprawy w specjalistycznym warsztacie.

Narzędzie pneumatyczne nie dostaje wystarczającego ciśnienia.

• Regulator ciśnienia jest niewystarczająco odkręcony.
• O d k r ęcić bardziejtegoiśnienia.
• Przewód elastyczny między kompresorem a narzędziem pneumatycznym jest nieszczelny.
  – Sprawdzić przewód elastyczny; ew. usunąć uszkodzone części.

Bardziej skomplikowane czynności powinny być wykonywane tylko przez wykwalifikowanego elektryka lub autoryzowany serwis w Państwa kraju.

8. Naprawa 9. Ochrona środowiska

Niebezpieczeństwo!

Napraw elektronarzędzi dokonywać mogą wyłącznie fachowcy!

Elektronarzędzia wymagające naprawy mogą Państwo przesłać do punktu serwisowego w Państwa kraju. Adres znajdą Państwo na liście części zamiennych.

Przed wysłaniem urządzenia do naprawy należy opisać pojawiające się usterki.

Niebezpieczeństwo!

Kondensat ze zbiornika ciśnieniowego zawiera pozostałości oleju. Kondensat należy utylizować zgodnie z przepisami ochrony środowiska, przekazując go do odpowiednich punktów utylizacji!

Niebezpieczeństwo!

Przepracowany olej z kompresora należy utylizować zgodnie z przepisami

ochrony środowiska, przekazując go do odpowiednich punktów utylizacji!

Całe opakowanie urządzenia nadaje się do recyklingu.

Wysłużone urządzenia i osprzęt zawierają dużą ilość wartościowych surowców i tworzyw sztucznych, które również mogą zostać poddane procesowi recyklingu.

Instrukcja została wydrukowana na papierze bielonym bez chloru.

10. Dane techniczne

		BasicAir 250 BasicAir 350 Power		Air 350
Moc zasysania l/min 240 290
Efektywna wielkość do stawy (strumień objętości)	l/min	120	150
Wydajność napełni ania l/min 140 165
Maks. ciśnienie pracy	bar	8	10
Maks. temperatura składowania / eksploatacji *	°C	+ 40
Min. temperatura składowania / eksploatacji **	°C	+ 5
Pojemność zbiornika ciśnieniowego	l	24	50	23
Ilość wypustów powietrza		1
Ilość cylindrów		1
Moment dokręcania śrub głowicy	Nm	10
Prędkość obrotowa	min-1	2850
Moc silnika	kW	1,5	1,8
Napięcie przyłączenio we (50 Hz)	V	230
Prąd znamionowy	A	7,2	7,9
Bezpie cznik sieciowy min.	A	10 zwłoczny
Stopień ochrony		IP 20
Maksymalna całkowita długość przy użyciu kabli przedłużających:– przy przekroju żyły wynoszącym 1,0 mm2– przy przekroju żyły wynoszącym 1,5 mm2– przy przekroju żyły wynoszącym 2,5 mm2	mmmm	101525
Jakość oleju (kompresor)		SAE 40 (SAE 20)
Ilość oleju przy wymianie oleju (kompresor)	l	ok. 0,25
Wymiary: dł. × szer. × wys.	mm	555 × 310 × 600	760 × 380 × 660	490 × 450 × 750
Waga	kg	28	33,5	37
Poziom ciśnienia akustycznego LPA w odległości 1 m, maks.	dB (A)	87 + 3	89 + 3
Gwarantowany poziom mocy akustycznej LWA	dB (A)	94	96
Wszystkie dane techniczne odnoszą się do tempera tury otoczenia 20°C.
* Czas eksploatacji niektórych elementów, np. uszczelki w zaworze zwrotnym, ulega znacznemu skróceniu, gdy kompresor jest eksploatowany w wysokiej temperaturze (w maksymalnej temperaturze składowania i eksploatacji lub wyższej).
** Przy temperaturze niższej od minimalnej temperatury składowania i pracy występuje niebezpieczeństwo zamarznięcia kondensatu w zbiorniku ciśnieniowym.
