Producttype	Draagbare luchtcompressor
Merk	Metabo
Model	BasicAir 250
Compressortype	Olievrij
Reservoirinhoud	6 liter (staal)
Maximale druk	8 bar (116 psi)
Luchtdebiet	150 L/min
Motorvermogen	1,5 pk (1100 W)
Voeding	230 V ~ 50 Hz
Afmetingen (L x B x H)	35 x 30 x 30 cm
Gewicht	10 kg
Geluidsniveau	85 dB(A)
Aanbevolen gebruik	Oppompen, licht spuiten, reinigen
Veiligheidsklep	Ja
Manometer	Ja (reservoirdruk)
Condensafvoer	Ja (aftapkraan)
Luchtfilter	Ja, wasbaar
Automatische uitschakeling (drukschakelaar)	Ja
Thermische beveiliging	Ja
Lengte netsnoer	1,5 m
Reserveonderdelen beschikbaar	Reparatieset, afdichtingen, terugslagklep
Onderhoud	Filter reinigen, dagelijks aftappen
Garantie	2 jaar

Veelgestelde vragen - BasicAir 250 METABO

Wat is de maximale druk van de BasicAir 250?

De maximale druk is 8 bar (116 psi).

Is deze compressor olievrij?

Ja, de BasicAir 250 is een olievrije compressor. Er is geen olieverversing nodig.

Kan ik met deze compressor schilderen?

Ja, voor kleine spuitprojecten met een geschikt spuitpistool. Het debiet van 150 L/min is geschikt voor lichte werkzaamheden.

Hoe tap ik het reservoir af?

Gebruik de aftapkraan onderaan het reservoir. Open deze regelmatig om condenswater af te voeren en corrosie te voorkomen.

Wat is het geluidsniveau van de compressor?

Het geluidsniveau is ongeveer 85 dB(A). Het wordt aanbevolen om gehoorbescherming te dragen tijdens gebruik.

Stopt de compressor automatisch?

Ja, hij is uitgerust met een drukschakelaar die de motor uitschakelt wanneer de maximale druk is bereikt en hem weer inschakelt wanneer de druk onder de drempel daalt.

Hoe reinig ik het luchtfilter?

Verwijder het filter en was het met zeepwater. Laat het volledig drogen voordat u het terugplaatst. Voer deze handeling elke maand uit.

Wat te doen als de compressor niet start?

Controleer de voeding, de zekering en de staat van de drukschakelaar. Als de motor niet start, is de thermische beveiliging mogelijk uitgeschakeld. Wacht tot hij is afgekoeld.

Welke accessoires worden meegeleverd met de BasicAir 250?

De compressor wordt geleverd met een snelkoppeling en een spiraalslang van 3 meter. Andere accessoires zijn optioneel verkrijgbaar.

Wat is de garantie op de BasicAir 250?

Metabo geeft 2 jaar garantie op deze compressor, onder voorbehoud van correct gebruik en regelmatig onderhoud.

GEBRUIKSAANWIJZING BasicAir 250 METABO

NL Origineel gebruikaanwijzing.... 30

1. Het toestel in overzicht / Leveromvang

1 Regeldrukmeter
2 Transportgreep
3 Drukregelaar
4 Keteldrukmeter
5 Luchtfilterbehuizing
6 Oliepeilstok
7 Compressor
8 Olieaftapplug
9 Drukvat
10 Kogelkraan aan condensaataftap- opening
11 Veiligheidsklep
12 Persluchtaansluiting (snelkoppeling), regelbaar perslucht
13 Hoofdschakelaar

Inhoud

1. Het toestel in overzicht / Leveromvang ....30

2. EG-conformiteitsverklaring ....31

3. Lees dit eerst! ....31

4. Veiligheid ....31

4.1 Voorgeschreven gebruik van het systeem ....31

4.2 Algemene veiligheidsinstructies ....31

4.3 Symbolen op het apparaat .....32

4.4 Veiligheidsvoorzieningen......33

1. Bediening....33

5.1 Voor de eerste ingebruikname....33

5.2 Opstelling ....33

5.3 Netaansluiting....34

5.4 Perslucht genereren....34

1. Service en onderhoud......34

6.1 Regelmatig onderhoud......34

6.2 Machine opbergen......35

1. Problemen en storingen .....35

2. Reparatie....35

3. Milieubescherming......36

4. Technische gegevens......36

2. EG-conformiteitsverkla-ring

Hiermee verklaren wij dat dit apparaat in overeenstemming is met de principiële vereisten en voorschriften van de relevante richtlijnen.

3. Lees dit eerst!

Deze gebruiksaanwijzing werd zo gemaakt dat u snel en veilig met uw toestel kunt werken. Hier enkele aanwijzingen voor het gebruik van deze handleiding:

- Lees deze gebruiksaanwijzing vóór de ingebruikneming geheel door en daarbij vooral aandacht besteden aan het hoofdstuk „veiligheidsvoorschriften”.

- Deze gebruiksaanwijzing richt zich aan personen met technische grondkennis bij het werken met toestellen zoals het hier beschreven toestel. Wanneer u geen ervaring zou hebben met dergelijke apparaatuur, doe dan eerst een beroep op de hulp van ervaren personen.

- Bewaar alle bij dit apparaat geleverde documenten, zodat u en alle andere gebruikers zich indien nodig kunnen informeren. Bewaar het aankoopbewijs voor eventuele garantieclaims.

- Als u de werktafel uitleent of doorverkoopt, moet u alle bijgeleverde documentatie meegeven.

- De fabrikant wijst alle verantwoordelijkheid af voor schade die ontstaat door niet-inachtneming van deze handleiding.

De informatie in deze handleiding wordt als volgt gekenmerkt:

Gevaar!

Waarschuwing voor lichamelijk letsel of milieuschade.

Gevaar voor elektrische schok!

Waarschuwing voor lichamelijke letsels door elektrische schok.

Attentie!

Materièle schade.

i Opmerking:

Aanvullende informatie.

– Cijfers op afbeeldingen (1, 2, 3, ...)

- benoemen de verschillende onderdelen;

- zijn doorlopend;

- hebben betrekking op de overeenkomstige cijfers tussen haakjes (1), (2), (3) ... in de bijbehorende tekst.

- Bij procedures die een bepaalde volgorde vereisen zijn de verschillende stappen genummerd.

- Instructies voor handelingen met willekeurige volgorde zijn met een punt gekenmerkt.

- Opsommingen zijn gekenmerkt met een streep.

4. Veiligheid

4.1 Voorgeschreven gebruik van het systeem

Dit apparaat produceert perslucht voor persluchtaangedreven gereedschap. Gebruik het apparaat alleen onder toe-zicht.

Het gebruik ervan in de medische sector en de levensmiddelensector evenals het vullen van zuurstofflessen is verboden.

Explosieve en brandbare gassen of gassen en stoffen die de gezondheid schaden, mogen niet aangezogen worden. In explosiegevaarlijke en stofhoudende omgeving is het gebruik niet toegelaten.

Elk ander gebruik is verboden. Niet toegelaten gebruik, wijzigingen aan het apparaat of het gebruik van onderdelen die niet door de fabrikant goedgekeurd zijn, kunnen onvoorspelbaar persoonlijk letsel veroorzaken!

Kinderen, jongeren en niet opgeleide personen mogen het apparaat en het hierop aangesloten persluchtgereedschap niet gebruiken.

4.2 Algemene veiligheidsin- structies

- Volg bij het gebruik van dit elektrische apparaat de volgende veiligheidsvoorschriften om gevaar voor personen of materiële schade te voorkomen.

- Houd rekening met de bijzondere veiligheidsinstructies in de desbetreffende hoofdstukken.

- Houd de met het apparaat meegeleverde documenten zorgvuldig bij.

- Houdt u zich eventueel aan de richtlijnen of ongevalpreventievoorschriften van de beroepsvereniging inzake de omgang met compressoren en persluchtgereedschap.

- Respecteer de wettelijke voorschriften voor het gebruik van installaties die bewaking vereisen.

- Houd er bij het bedrijf en de opslag van het apparaat rekening mee dat uitlopend condensaat en andere bedrijfsmiddelen de omgeving verontreinigen en schade aan het milieu kunnen vero orzaken.

Algemeen gevaar!

• Houd uw werkplek op orde – een onordelijke werkplek kan ongevallen tot gevolg hebben.
• Wees aandachtig. Let op wat u doet. Ga verstandig te werk. Gebruik het elektrische apparaat niet, wanneer u niet geconcentreerd bent.
• Houd rekening met omgevingsinvloeden.
  • Zorg dat er goede verlichting is.
• Zorg voor een goede lichaamshouding. Zorg ervoor dat u op een stevige ondergrond staat en let er vooral op dat u altijd goed in evenwicht bent.
• Gebruik het elektrische apparaat niet in de nabijheid van ontvlambare vloeistoffen of gassen.
• Houd kinderen buiten het bereik van de werkplek. Zorg ervoor dat geen andere personen het gereedschap of het snoer kunnen aanraken.
• Zorg dat u het elektrische toestel niet overbelast – gebruik dit elektrische toestel uitsluitend binnen het vermogensbereik dat in de technische gegevens vermeld wordt.

Gevaar door elektrische m!

• Stel het elektrische apparaat niet bloot aan regen.
• Gebruik dit elektrische apparaat niet in een vochtige of natte omgeving.
• Vermijd dat u tijdens werkzaamheden met dit apparaat in contact komt met geaarde elementen zoals radiatoren, buizen, ovens, koelkasten.
• Gebruik het snoer niet voor doeleinden waarvoor het niet bedoeld is.

Gevaar voor verwondingen

door ontsnappende perslucht en door perslucht meegesleepte onder- delen!

• Richt de pers-lucht nooit op mensen of dieren!
• Controleer of alle gebruikte persluchtgereedschap en accessoires voor de gebruikte werkdruk geschikt zijn of via drukregelaars aangesloten zijn.

• Let er bij het losdraaien van de snelkoppeling op, dat de perslucht in de persluchtslang plotseling vrijkomt. Hou daarom het los te maken uiteinde van de persluchtslang vast.

• Zorg dat alle schroefverbindingen steeds vast aangehaald zijn.

• Voer nooit zelf reparaties aan het apparaat uit! Reparaties van compressoren, drukvaten en persluchtgereedschap mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden.

Gevaar door oliehoudende ucht!

• Gebruik de oliehoudende perslucht uitsluitend voor persluchtgereedschap, dat voor oliehoudende perslucht bedoeld is.
• Gebruik een pers-luchtslang voor oliehoudende pers-lucht niet voor persluchtgereedschap dat niet voor oliehoudende pers-lucht bedoeld is.
• Vul geen autobanden etc. met oliehoudende perslucht.

Gevaar voor brandwonden e oppervlakken van de pers- voerende onderdelen!

• Laat het toestel afkoelen, alvorens met de onderhoudswerkzaamhe- den te beginnen.

Gevaar voor verwondingen en ingen aan bewegende onder- !

• Neem het apparaat nooit in gebruik zonder gemonteerde veiligheids- voorziening.
• Houd er rekening mee dat het apparaat automatisch opstart, wanneer de minimale druk overschreden wordt! – Controleer of het apparaat van het stroomnet gekoppeld is, alvorens onderhoudswerkzaamheden uit te voeren.
• Zorg dat er zich bij het inschakelen (bijvoorbeeld na onderhoudswerkzaamheden) geen gereedschap of losse onderdelen meer in het elektrische toestel bevinden.

Gevaar door onvoldoende onlijke veiligheidsuitrusting!

• Draag oordoppen.
  • Draag een veiligheidsbril.
• Draag een stofmasker bij werkzaamheden waarbij stof vrijkomt of bij ontwikkeling van nevels die de gezondheid kunnen schaden.
• Draag aangepaste werkkledij. Bij werkzaamheden buiten zijn antislipschoenen aanbevolen.

Gevaar door gebreken aan hetische apparaat!

• Zorg dat het elektrische apparaat en het toebehoren goed onderhouden worden. Neem hierbij de onderhoudsvoorschriften in acht.
• Controleer het elektrische toestel voor elk gebruik op eventuele beschadigingen: voor het toestel gebruikt wordt, moet de goede werking van de veiligheids- en bescherminrichtingen en van lichtbeschadigde delen zorgvuldig gecontroleerd worden. Een beschadigd apparaat mag pas weer gebruikt worden nadat het op een deskundige manier gerepareerd is.
• Controleer of de scharnierende onderdelen correct functioneren en niet klemmen. Alle onderdelen moeten correct gemonteerd zijn en aan alle voorwaarden voldoen om een feilloze bediening van het elektrische apparaat te garanderen.
• Laat beschadigde beveiligingen of onderdelen deskundig en door een gekwalificeerde vakman herstellen of vervangen.
• Laat beschadigde schakelaars door een reparatiebedrijf vervangen.
• Gebruik dit elektrische apparaat niet, wanneer u de schakelaar niet kan in- en uitschakelen.
• Zorg ervoor dat er zich geen oliën of vetten op de handgrepen bevinden en dat ze droog blijven.

4.3 Symbolen op het apparaat

Symbolen op het apparaat

14 15 16 17 18

19

14 Lees de gebruiksaanwijzing.
15 Waarschuwing voor persoonlijk letsel door het contact met hete delen.
16 Veiligheidsbril dragen.
17 Waarschuwing voor automatisch start.
18 Waarschuwing voor gevaarlijke elektrische spanning.
19 Gegarandeerd geluidsdrukniveau

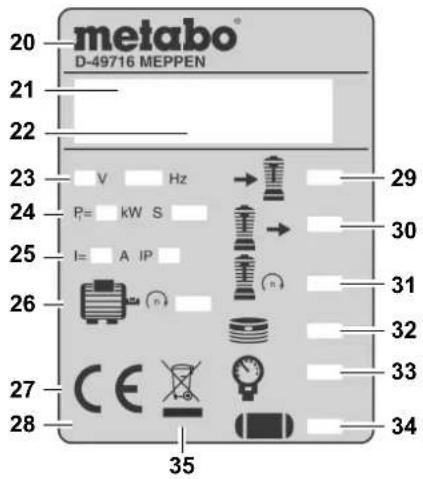

Gegevens op het typeplaatje:

20 Fabrikant

21 Artikel-, versie-, serienummer

22 Apparaatbenaming

23 Aansluitspanning / frequentie

24 Motorvermogen P _1 (zie ook "Technische gegevens")

25 Stroomverbruik / Veiligheids-klasse

26 Toerental / Nominaal afgegeven vermogen motor

27 CE-kenmerk - Dit a pparaat beant- woordt aan de EU-richtlijnen over- eenkomstig de conformiteitsver- klaring

28 Bouwjaar

29 Aanzuigvermogen

30 Vulvermogen

31 Toerental compressor

32 Aantal cilinders

33 Maximale druk

34 Volume drukvat

35 Afvalsymbool – Apparaat kan via de fabrikant worden afgevoerd

4.4 Veiligheidsvoorzieningen

Veiligheidsklep
BasicAir 250/350

De veiligheidsklep onder veerdruk (36) bevindt zich op de drukregelmodule. De veiligheidsklep wordt geactiveerd bij overschrijding van de maximaal toegelaten druk.

5. Bediening

5.1 Voor de eerste ingebruik-name

Wielen monteren

- Monteer de wielen zoals op de tekening weergegeven.

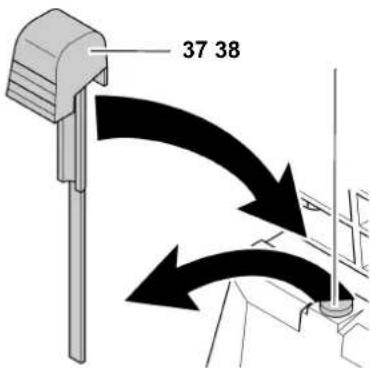

1. Verwijder de afsluitstop (38) uit de behuizing van de compressor.

1. Breng in plaats van de afsluitstop de meegeleverde oliepeilstok (37) aan.

De stop verhindert dat tijdens het transport olie uit het apparaat loopt. Bewaar de afsluitstop daarom voor later gebruik.

Luchtfilter monteren

1. Verwijder de stop uit de luchtinlaat van de compressorbehuizing.(39) Bewaar de afsluitstop voor later gebruik.

BasicAir 250

BasicAir 350 / PowerAir 350

1. Schroef de ingesloten luchtfilter (40) op de luchtinlaat.

Condensaataftapopening controle- ren

- Zorg ervoor dat de condensaataf- tapopening gesloten is (41).

De opstelplaats van het apparaat moet aan de volgende eisen voldoen:

• droog, koel en vorstvrij

- vaste, horizontale en vlakke ondergrond

Gevaar!

Foute opstelling kan zware ongevallen veroorzaken.

• Beveilig het apparaat tegen wegrollen, kantelen en glijden.
• Trek het apparaat niet voort aan de slang of het netsnoer. Apparaat alleen aan de greep transporteren.
• Veiligheidsinrichtingen en bedie- ningselementen moeten altijd goed toegankelijk zijn.

5.3 Netaansluiting

Gevaar! Elektrische spanning

Gebruik de machine alleen in een droge omgeving. Sluit de machine enkel aan op een stroombron die voldoet aan de onderstaande voorwaarden:

• de stopcontacten zijn reglementair geïnstalleerd, geaard en goedgekeurd;
• zekering conform de technische gegevens;

Het snoer moet zo gelegd worden dat de zaagwerkzaamheden niet bemoeilijkt worden en dat het snoer niet kan worden beschadigd.

Controleer steeds of de machine uitgeschakeld is, alvorens de stekker in het stopcontact te steken.

Het snoer moet beschermd worden te- gen hitte en bijtende scheikundige vloeistoffen. Zorg dat het snoer niet be- schadigd kan worden door scherpe voorwerpen.

Als verlengsnoer mag uitsluitend gebruik gemaakt worden van een snoer met voldoende doorsnede (zie "Technische gegevens").

Schakel de compressor uit met de hoofdschakelaar, en niet door de netstekker uit het stopcontact te trekken.

Na beëindiging van de werkzaamheden trekt u de stekker uit het stopcontact.

5.4 Perslucht genereren

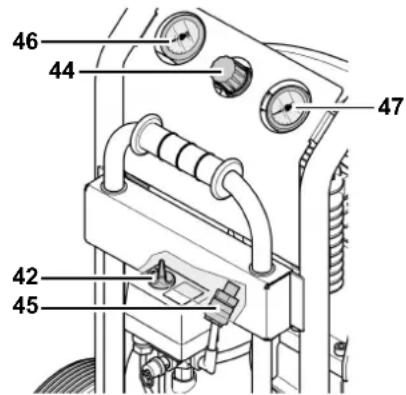

1. Apparaat inschakelen (42 of 43).
   Afwachten tot de maximale ketel- druk bereikt is (compressor wordt uitgeschakeld).

De keteldruk wordt weergegeven op de keteldruk-manometer (47).

BasicAir 250/350

PowerAir 350

1. Stel de regeldruk in met de drukregelaar (44). De actuele regeldruk wordt weergegeven op de regeldruk-manometer (46).

Let op!

De ingestelde regeldruk mag de maximale bedrijfsdruk van het aangesloten persluchtgereedschap niet overschrijden!

1. Sluit de persluchtslang aan op de persluchtaansluiting (45).
2. Sluit het persluchtgereedschap aan. Nu kunt u met het persluchtgereedschap werken.
3. Schakel het apparaat uit, wanneer u niet onmiddellijk wenst verder te werken. Trek vervolgens ook de netstekker uit het stopcontact.

1. Condensatiewater van de druktank dagelijks volledig aftappen (48). Het apparaat daarvoor evt. een beetje kantelen.

6. Service en onderhoud

Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint:

• zet u het apparaat uit.
• trekt u de stekker uit het stopcontact.
• wacht u tot het apparaat stilstaat.
• controleert u of het apparaat en het gebruikte persluchtgereedschap en accessoires niet meer onder druk staan.
• Laat het apparaat en allge gebruikte persluchtwerktuigen en accessoires afkoelen.

Na beëindiging van alle werkzaamheden aan het apparaat:

• schakelt u alle veiligheidsvoorzieningen weer in en controleert u de werking ervan.
• controleert u of alle gereedschap of dergelijke van of uit de machine verwijderd is.

Service en/of onderhoudswerkzaamheden die niet in dit hoofdstuk beschreven staan, mogen uitsluitend door vaklui uitgevoerd worden.

6.1 Regelmatig onderhoud

Opgelet

Controleer aan de nieuwe compressor de aantrekmomenten van de cilinder-kopschroeven (zie "Technische gegevens") na de eerste 50 en 250 bedrijfsuren.

Voordat u de machine inschakelt

• Controleer de persluchtslangen op beschadigingen, en vervang ze indien nodig.
• Controleer of de schroefverbindingen vast zitten, en draai ze vast indien nodig.
• Controleer het aansluitsnoer op beschadigingen, en laat het door een

elektromonteur vervangen indien nodig.

Om de 50 uur

- Controleer de luchtfilter (49) aan de compressor en reinig deze indien nodig.

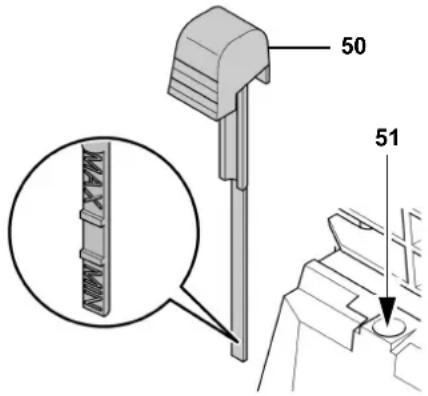

- Controleer het oliepeil van de compressor met de oliepeilstok (50) en vul indien nodig olie bij.(51)

Om de 250 uur

- Vervang het luchtfilter van de compressor.

Na elke periode van 500 werkuren

- Tap de olie af en ververs deze.

Na 1000 uur

- Laat de compressor nakijken door een vakman. Daardoor wordt de levensduur van de compressor aanzienlijk verhoogd.

6.2 Machine opbergen

1. Schakel het apparaat uit en trek de stekker uit het stopcontact.
2. Ontlucht het drukvat en alle aangesloten persluchtgereedschap.
3. Tap het condensatiewater uit het drukvat af.
4. Berg de machine steeds op, waar onbevoegden het niet kunnen aanzetten.

Attentie!

Bewaar of transporteer de machine niet in de open lucht of in een vochtige omgeving.

Leg de machine voor opberging of voor transport niet op een zijde.

7. Problemen en storingen

Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint:

• zet u het apparaat uit.
• trekt u de stekker uit het stopcontact.
• wacht u tot het apparaat stilstaat.
• controleert u of het apparaat en het gebruikte persluchtgereedschap en accessoires niet meer onder druk staan.
• Laat het apparaat en allge gebruikte persluchtwerktuigen en accessoires afkoelen.

Na beëindiging van alle werkzaamheden aan het apparaat:

• schakelt u alle veiligheidsvoorzieningen weer in en controleert u de werking ervan.
• controleert u of alle gereedschap of dergelijke van of uit de machine verwijderd is.

De compressor functioneert niet:

• Er is geen spanning.
• Controleer het snoer, de stekker, het stopcontact en de betreffende zekering.
• De netspanning is te laag.
• Gebruik een verlengsnoer met voldoende doorsnede (zie "Technische gegevens"). Vermijd bij een koud apparaat het gebruik van een verlengsnoer en laat de druk ontsnappen aan het drukreservoir.

• De compressor werd uitgeschakeld door de netstekker uit het stopcontact te trekken terwijl hij in gebruik was.

• Schakel de compressor eerst uit met de hoofdschakelaar, en schakel hem vervolgens weer in.

• De motor is oververhit, bijvoorbeeld door defecte koeling (afgedekte koelribben).
• Schakel de compressor eerst uit met de Aan/Uit-schakelaar en laat deze afkoelen.
• Verwijder de oorzaak van de oververhitting.
• Schakel de compressor opnieuw in.

De compressor draait zonder vol- doende druk op te bouwen.

• Condenswateraftapopening aan het drukvat is lek.
  – Dichting van de aftapplug(gen) controleren; evt. vervangen.
  – Aftapplug(gen) met de hand aan-trekken.
• De terugslagklep vertoont lekkages.
• Laat de terugslagklep herstellen door een vakman.

De druk in het persluchtgereedschap is onvoldoende.

• De drukregelaar is niet voldoende opengedraaid.
  – Draai de drukregelaar verder open.
• De slangverbinding tussen de compressor en persluchtgereedschap vertoont lekkages.
• Controleer de slangverbinding; vervang beschadigde onderdelen indien nodig.

Andere werkzaamheden aan het apparaat mogen alleen door een elektromonteur of door de service-vestiging in uw land worden uitgevoerd.

8. Reparatie

Gevaar!

Reparaties van elektrische machines mogen uitsluitend door een elektromon- teur uitgevoerd worden!

De elektrische machines kunnen voor reparatie verzonden worden naar de Service-vestiging in uw land. Het adres vindt u terug bij de lijst met onderdelen.

Geef bij inzending voor reparatie een omschrijving van het vastgestelde defect.

Het condenswater uit het drukvat bevat oliere sten. Verwijder het condenswater

op een milieuvriendelijke manier via gespecialiseerde inzamelpunten!

Gevaar!

Verwijder de afgewerkte olie uit de compressor op een milieuvriendelijke manier via gespecialiseerde inzamelpunten!

Het verpakkingsmateriaal van de machine is 100 % recycleerbar.

Afgedankte machines en accessoires bevatten grote hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycleerd kunnen worden.

De gebruiksaanwijzing werd op chloor-vrij gebleekt papier gedrukt.

		BasicAir 250 BasicAir 350 Power		Air 350
Aanzuigvermogen l/min 240 290
Effectief geleverd volume (debiet) l/min 120 150
Vulvermogen l/min 140 165
Max. bedrijfsdruk bar 8 10
Max. opslag-/bedrijfstemperatuur *	°C	+ 40
Min. opslag-/bedrijfstemperatuur **	°C	+ 5
Drukvatvolume	l	24	50	23
Aantal luchtaansluitingen		1
Aantal cilinders		1
Aanhaalmoment cilinderkopschroeven	Nm	10
Toerental	min-1	2850
Motorvermogen	kW	1,5	1,8
Voedingsspanning (50 Hz)	V	230
Nominale stroomsterkte	A	7,2	7,9
Zekering min.	A	10 langzaam
Beveiligingsklasse		IP 20
Maximale totale lengte bij gebruik van verlengsnoeren:
– bij 1,0 mm2 aderdoorsnede	m	10
– bij 1,5 mm2 aderdoorsnede	m	15
– bij 2,5 mm2 aderdoorsnede	m	25
Olietype (Compressor)		SAE 40 (SAE 20)
Oliehoeveelheid bij oliewissel (compressor)	l	ca. 0,25
Afmetingen: lengte × breedte × hoogte	mm	555 × 310 × 600	760 × 380 × 660	490 × 450 × 750
Gewicht	kg	28	33,5	37
Geluidsdrukniveau LPA op 1 m max.	dB (A)	87 + 3	89 + 3
Gegarandeerd geluidsdrukniveau LWA	dB (A)	94	96
Alle technische gegevens hebben betrekking op 20 °C omgevingstemperatuur.
* De levensduur van enkele componenten, bijv. dichting in de terugslagklep, wordt duidelijk gereduceerd als de compressor bij hoge temperaturen (max. opslag-/bedrijfstemperatuur en hoger) gebruikt wordt.
** Bij temperaturen onder de min. opslag-/bedrijfstemperatuur bestaat vorstgevaar voor condensvocht in het drukvat.
