Produkttyp	Batteriekonverter / Tragbarer Wechselrichter
Marke	RYOBI
Modell	RY36BI300A
Abmessungen (L x B x H)	140 x 75 x 80 mm
Gewicht	800 g
Stromversorgung	Lithium-Ionen-Akku 36 V (RYOBI MAX POWER Serie, Modelle BPL36, RY36B)
Maximale Ausgangsleistung	300 W
Netzausgangsspannung	230 V AC, 50 Hz
USB-Typ-A-Anschlüsse	5 V / 3 A, 9 V / 2 A, 12 V / 1.5 A
USB-Typ-C-Anschlüsse	5 V / 2 A, 9 V / 2 A, 12 V / 2 A, 20 V / 2 A
Integrierte Beleuchtung	Bereichs-LED
LED-Anzeige	Grün (ein), rot blinkend (Überlast), rot dauerhaft (Überhitzung), gelb blinkend (schwacher Akku), rot blinkend 3x (unzureichender Akku)
Verwendung	Nur für Innenräume
Betriebstemperaturbereich	0 °C bis 40 °C
Sicherheit	Überlast-, Überhitzungsschutz, automatische Abschaltung; Schnellsicherung F20A × 2
Wartung	Akku vor der Reinigung entfernen; mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden
Reparierbarkeit	Lichtquelle nicht austauschbar; Reparatur durch autorisiertes RYOBI Servicezentrum
Garantie	24 Monate (erweiterbar auf 36 Monate durch Online-Registrierung innerhalb von 30 Tagen)
Zertifizierungen	CE, UKCA, EAC, UA
Schutzklasse	Klasse II (doppelte Isolierung)

Häufig gestellte Fragen - RY36BI300A RYOBI

Welche Akkutypen sind mit dem RY36BI300A kompatibel?

Kompatible Akkus sind die RYOBI MAX POWER 36 V Akkupacks, insbesondere die Modelle BPL36 und RY36B. Verwenden Sie keine Akkus anderer Hersteller.

Kann ich beide USB-Anschlüsse gleichzeitig verwenden?

Ja, aber beide USB-Anschlüsse teilen sich eine interne Schaltung. Wenn beide Anschlüsse gleichzeitig verwendet werden, liefert jeder Anschluss nur eine Spannung von 5 V. Für höhere Spannungen (9 V, 12 V, 20 V) verwenden Sie jeweils nur einen Anschluss.

Wie hoch ist die maximale Leistung, die ich an die Netzsteckdose anschließen kann?

Die maximale Ausgangsleistung beträgt 300 W. Überprüfen Sie die Nennleistung Ihres Geräts, bevor Sie es anschließen. Überschreiten Sie nicht 300 W, da sonst der Schutz auslöst.

Wie erkenne ich, ob der Akku schwach ist?

Die LED-Anzeige blinkt gelb, wenn die Akkuladung niedrig ist. Entfernen Sie den Akku und laden Sie ihn auf. Wenn das Blinken rot ist (3 Mal), ist der Akku unzureichend geladen.

Was tue ich, wenn die LED-Anzeige rot blinkt?

Ein rot blinkender Indikator zeigt eine Überlast an. Trennen Sie alle Geräte, stellen Sie sicher, dass der Akku ausreichend geladen ist, und drücken Sie dann den Netzschalter, um zu entsperren. Schließen Sie die Geräte nacheinander wieder an. Wenn das Rot bestehen bleibt, überschreiten die Geräte die Kapazität.

Kann ich das Gerät im Freien verwenden?

Nein, das Gerät ist nur für die Verwendung in Innenräumen vorgesehen. Setzen Sie es nicht Regen, Feuchtigkeit oder nassen Bedingungen aus.

Wie reinige ich das Gerät?

Entfernen Sie vor der Reinigung immer den Akku. Verwenden Sie ein trockenes Tuch zur Reinigung. Verwenden Sie keine Chemikalien, Lösungsmittel oder Flüssigkeiten.

Kann die Garantie verlängert werden?

Ja, die 24-monatige Garantie kann auf 36 Monate verlängert werden, indem Sie Ihr Werkzeug innerhalb von 30 Tagen nach dem Kauf auf www.ryobitools.eu registrieren.

Kann ich einen Laptop über den USB-Anschluss aufladen?

Ja, der USB-C-Anschluss kann bis zu 20 V / 2 A (40 W) liefern, womit die meisten kompatiblen Laptops aufgeladen werden können. Überprüfen Sie die Spezifikationen Ihres Laptops.

Was tue ich, wenn das Gerät nicht einschaltet?

Stellen Sie sicher, dass der Akku richtig eingesetzt und ausreichend geladen ist. Drücken Sie kurz den Ein-/Ausschalter. Wenn die LED-Anzeige nicht leuchtet, entfernen Sie den Akku, warten Sie einige Sekunden und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Servicezentrum.

BEDIENUNGSANLEITUNG RY36BI300A RYOBI

Das Gerätarf nicht von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung bzw. mangelnden Kenntnissen verwendet werden, es sei dann, sie wurden von einer Person, die rechtlich für die Sicherheit der jeweiligen Person verantwortlich ist, in die sichere Nutzung des Geräts eingewiesen. Diese Teile sollen bei der Nutzung des Geräts überwacht werden. Kinder dürfen das Gerät nicht nutzen, reinigen, warten oder damit spielen, und wenn das Gerät nicht in Betrieb ist, sollte es außerhalb ihrer Reichweite aufbewahrt werden.

Technische Änderungen vorbehalten.

(ES) IMPORTANTE!

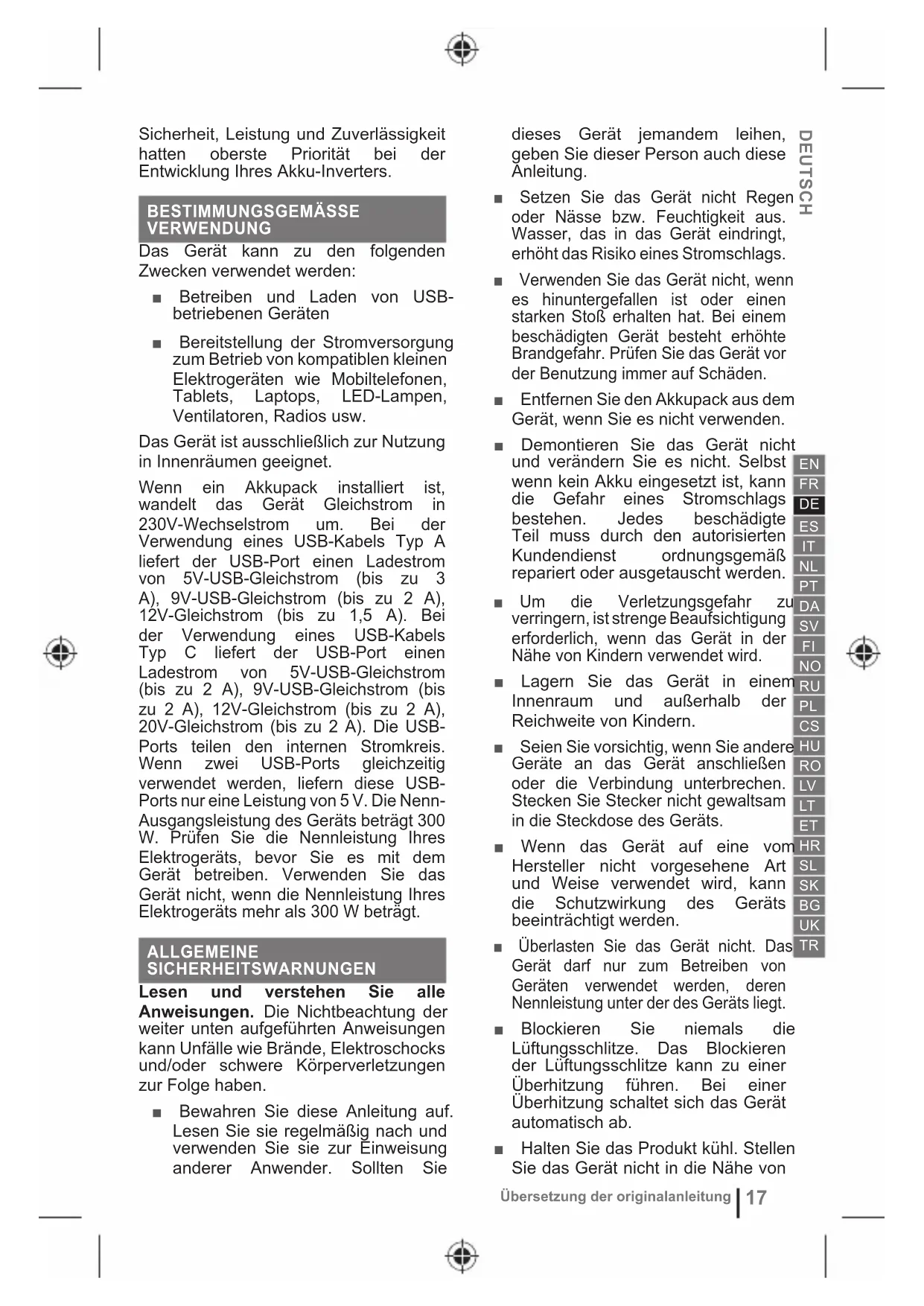

Sicherheit, Leistung und Zuverlässigkeit hatten oberste Priorität bei der Entwicklung Ihres Akku-Inverters.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Gerät kann zu den folgenden Zwecken verwendet werden:

Betrieben und Laden von USB-betriebenen Geräten
Bereitstellung der Stromversorgung zum Betrieb von kompatiblen kleinen Elektrogeräten wie Mobiltelefonen, Tablets, Laptops, LED-Lampen, Ventilatoren, Radios usw.

Das Gerät ist ausschließlich zur Nutzung in Innenräumen geeignet.

Wenn ein Akkpack installiert ist, wandelt das Gerät Gleichstrom in 230V-Wechselstrom um. Bei der Verwendung eines USB-Kabels Typ A liefert der USB-Port einen Ladestrom von 5V-USB-Gleichstrom (bis zu 3 A), 9V-USB-Gleichstrom (bis zu 2 A), 12V-Gleichstrom (bis zu 1,5 A). Bei der Verwendung eines USB-Kabels Typ C liefert der USB-Port einen Ladestrom von 5V-USB-Gleichstrom (bis zu 2 A), 9V-USB-Gleichstrom (bis zu 2 A), 12V-Gleichstrom (bis zu 2 A), 20V-Gleichstrom (bis zu 2 A). Die USBPorts teilen den internen Stromkreis. Wenn zwei USB-Ports gleichzeitig verwendet werden, liefern diese USBPorts nur eine Leistung von 5 V. Die NennAusgangsleistung des Geräts beträgt 300 W. Prufen Sie die Nennleistung Ihres Elektrogeräts, bevor Sie es mit dem Gerät betreiben. Verwenden Sie das Gerät nicht, wenn die Nennleistung Ihres Elektrogeräts mehr als 300 W beträgt.

ALLGEMEINE SICHERHEITSWARNUNGEN

Lesen und verstehen Sie alle Anweisungen. Die Nichtbeachtung der weiter unter aufgeführten Anweisungen kann Unfälle wie Brände, Elektroschocks und/oder schwere Körperverletzungen zur Folge haben.

Bewahren Sie these Anleitung auf. Lesen Sie sie regelmäßig nach und verwenden Sie sie zur Einweisung anderer Anwender. Sollten Sie

dieses Gerät jemandem leihen,
geben Sie dieser Person auch diese Anleitung.
- Setzen Sie das Gerät nicht Regen oder Nasse bzw. Feuchtigkeit aus. Wasser, das in das Gerät eindringt, erhöht das Risiko eines Stromschlags.
- Verwenden Sie das Gerät nicht, wenn es hinuntergefallen ist oder einen starken Stöß erhalten hat. Bei einem beschädigten Gerät besteht erhöhte Brandgefahr. Prüfen Sie das Gerät vor der Benutzung immer auf Schäden.
Entfernen Sie den Akkupack aus dem Gerät, wenn Sie es nicht verwenden.
Demontieren Sie das Gerät nicht und verändern Sie es nicht. Selfbst wenn kein Akku eingesetzt ist, kann die Gefahr eines Stromschlags bestehen. Jedes beschädigte Teil muss durch den autorisierten Kundendienst ordnungsgemäß repariert oder ausgetauscht werden.
Um die Verletzungsgefahr zu verringern, ist strenge Beaufsichtigung erforderlich, wenn das Gerät in der Nähe von Kindern verwendet wird.
Lagern Sie das Gerät in einem Innenraum und außerhalb der Reichweite von Kindern.
Seien Sie vorsichtig, wenn Sie andere Geräte an das Gerät anschließen oder die Verbindung unterbrechen. Stecken Sie Stecker nicht gewaltsam in die Steckdose des Geräts.
- Wenn das Gerät auf eine vom Hersteller nicht vorgesehene Art und Weise verwendet wird, kann die Schutzwirkung des Geräts beeinträchtigt werden.
- Überlasten Sie das Gerät nicht. Das Gerätarf nur zum Betreiben von Geräten verwendet werden, deren Nennleistung unter der des Geräts liegt.
■ Blockieren Sie niemals die Luftungsschlitze. Das Blockierend der Luftungsschlitze kann zu einer Überhitzung führen. Bei einer Überhitzung schaltet sich das Gerät automatisch ab.
- Halten Sie das Produkt kuhl. Stellen Sie das Gerät nicht in die Höhe von

Übersetzung der originalanleitung

Lüftungsklappen oder in direktes Sonnenlicht.

• Verwenden Sie das Gerät nicht in der Nähe entzündlicher Dämpfe und Gase, z. B. im Kielraum eines Schiffs oder in der Nähe von Propanbehältern.
  Geben Sie keine Fremdkörper in das Gerät.
  Betreiben Sie das Gerat ausschließlich zur Versorgung von Wechselstrom, wie in der Produktspezifikation angegeben.
  Das Gerat scarf nicht mit einem Stromkreis fest verdrahtet werden.
  Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
  Betreiben Sie das Gerät nur bei Temperaturen zwischen 0 und 40^
• Verwenden Sie das Gerät nicht, um lebenserhaltende Geräte oder sonstige medizinische Geräte zu betreiben.
  Gefahr von Stromschlagen. Beim Betrieb von geerdeten Geräten verfügt das Produkt über keine Erdung. Betreiben Sie weder beschädigte Geräte noch Geräte mit beschädigtem oder verschlissenem Stromkabel.
  Im Gerät wird die Betriebstemperatur durch einen Ventilator reguliert. Warten Sie immer, bis der Ventilator vollständig still声道, bevor Sie den Akkupack aus dem Gerät entfernen.
• Verwenden Sie ausschließlich RYOBI 36V MAX POWER Akkupacks. Verwenden Sie keine Akkupacks von anderen Herstellern.
  Lassen Sie niemals Bremsflüssigkeiten, Benzine, Produkte auf Erdölbasis, Rostloser usw. mit den Plastikteilen in Kontakt geraten. Chemikalien konnen Plastik beschädigen, aufweichen oder zerstoren, was zu schweren Verletzungen führen kann.
  Die Lichtquelle des Gerats kann nicht ersetzt werden. Wenn die Lebensdauer der Lichtquelle übersritten ist, muss das Gerat ausgetauscht werden.
• Verwenden Sie weder eine Steckdosenleiste noch einen Adapter an einer Wechselstromsteckdose.

1. Einsatz-/Beleuchtungstaste
2. Flächenleuche
3. Akkuaufnahme
4. Wandmontagepunkte
5. USB-Ladeanschluss Typ A
6. USB-Ladeanschluss Typ C
7. LED Statusanzeige
8. Wechselstromsteckdose

Entfernen Sie den Akkupack, bevor Sie mit Arbeiten an dem Produkt beginnen.

EsbestehtdieGefahr vonStromschlag.

Nicht Regen oder feuchten Bedingungen aussetzen.

Vor dem Bedieren des
Produks mussen Sie
alle Anweisungen lesen und verstehen. Befolgen
Sie alle Warn- und
Sicherheitshinweise.

Klasse II: Schutz gegen Stromschlagen wird durch Doppelisolierung bzw. verstärter Isolierung gewährt.

Isolierter Inverter

Sicherung mit kurzer Verzögerung

Nutzen Sie das Gerät bei der Verwendung eines Akkupacks mit der Typenbezeichnung RY36B60A, RY36B90A oder RY36B12A nicht in der vertikalen Position, es sei dann, es wurde an einer Wand angebracht. Verwenden Sie das Gerät ausschließlich in einer horizontalen Position.

Nicht im Freien verwenden

Europäisches Konformitätskennzeichen

Britisches Konformitätskennzeichen

EurAsian Konformitätszeichen

Ukrainisches Konformitätskennzeichen

Entsorgen Sie
Altbatterien, Elektro- und Elektronikaltgeräte nicht als unsortingen Siedlungsabfall.
Altbatterien und Elektro- und Elektronikaltgeräte müssen getrennt gesammelt werden.
Altbatterien, Altakkumulatoren und Lichtquellen müssen aus den Geräten entfern werden. Informieren Sie sich bei den örtlichen Behörden oder bei ihrer Einzelhändler über Recyclingoptionen und die Entsorgungseinrichtung. Je nach den örtlichen Vorschriften kann der Einzelhandel verpflichtet sein, Altbatterien und Elektro- und Elektronik-Altgeräte unentgeltlich zugrückzunehmen. Ihr Beitrag zur Wiederverwendung und zum Recycling von Elektround Elektronikaltgerätenträgt dazu bei, den Bedarf an Rohstoff en zu verringn. Altbatterien, insbesondere lithiumhaltige Batterien, und Elektro- und Elektronik-Altgeräte enthalten wertvolle, wieverwertbare Materialien, die sich negativ auf die Umwelt und die menschliche Gesundheit auswirken können, wenn sie nicht auf umweltvertragliche Weise entsorgt werden. Löschen Sie ggf. personenbezogene Daten aus Altgeräten.

PRODUKT-SPEZifikATIONEN

Akku-Inverter	RY36BI300A
Stromversorgung	36 V d.c., 12,5 A max, 450 W max
Ausgang	230 V a.c., 50 Hz, 300 W

USB Typ A 5 V d.c. max

3 A / 9 V d.c. max 2 A / 12 V d.c. max 1,5 A

USB Typ C 5 V d.c. max

2 A / 9 V d.c. max

2 A / 12 V d.c. max

2 A / 20 V d.c. max

2 A

Die USB-Portstellen den internenStromkreis. Wennzwei USB-Portsgleichzeitigverwendet werden,liefern dieseUSB-Ports nur eineLeistung von 5 V.

Abmessungen	140 x 75 x 80 mm
Gewicht	800 g
Ko-compatible Akkupacks	BPL36.., RY36B..

LED-FUNKTIONEN DER EINSCHALTTASTE

LED Statusanzeige	Status Fehlerbehebung
Grün Das Gerät ist	eingeschaltet.	-
Rotes Blinken Das Gerät ist überlastet.		1. Drücken Sie die Einschalt-/Beleuchtungstaste, um den Sperrstatus zu beenden. Die LED-Anzeige schaltet sich aus.2. Trennen Sie die Verbindung zu allen Geräten. Stellen Sie sicher, dass der Akkupack ausreichend geladen ist.3. Drücken Sie die Einschalt-/Be-leuchtungstaste, um die Wechsel-stromsteckdose einzuschalten.4. Schließen Sie alle Geräte erneut an. Wenn die LED-Anzeige wieder blinkt, überschreiben den Geräte die Kapazität des Geräts.
Rot Das Gerät ist	überhitzt.	1. Trennen Sie die Verbindung zu allen Geräten. Lassen Sie das Gerät abkühlen, bis die LED-Anzeige rot blinkt.2. Drücken Sie kurz die Einschalt-/Beleuchtungstaste, um das Gerät zurückzusetzen. Wenn die LED-Anzeige grün wird, schreiben Sie die Geräte erneut an.
Gelbes Blinken Der Ladestand des Akkupacks ist niedrig.		Entfernen und laden Sie den Akkupack.
Rotes Blinken (3 x).	Der Akkupack ist nicht ausreichend geladen.	Entfernen und laden Sie den Akkupack.

VOORGESCHREVEN GEBRUIK

Stel nicht bloot aan regen of vocht.

TECHNICKÉ UDAJE PRODUKTU

Zusätzlich zu den gesetzlichen Rechten aus dem Kauf gilt für these Produkt die nachstehend aufgeführte Garantie.

1. Der Garantiezeitraum beträgt für Verbraucher 24 Monate und beginnnt mit dem Datum des Kaufs. Dieses Datum muss durch eine Rechnung oder einen anderen Kaufbeleg Dokumentiert werden. Dieses Produkt wurde ausschließlich zur privaten Nutzung durch Verbraucher entwickelt. Für den Fall einer professionellen bzw.kommenziellen Nutzung besteht dar her keine Garantie.

2. Es besteht die Möglichkeit, für einen Teil des Sortiments der Elektrogeräte (AC/DC) den Garantiezeitraum über den oben genannten Zeitaum hinaus zu verlangern, indem der Verbraucher die Registrierung auf der Website www.rybitools.eu durchfuhl. Die Berechtigung der Werkzeuge für die Garantieveränderung ist deutlich im Geschäft und/oder auf der Verpackung beschrieben und in der Produktdokumentation erwähn. Der Verbraucher muss das neu erworbene Gerät online innerhalb von 30 Tagen ab dem Kaufdatum registrierten. Der Verbraucher kann das Gerät zwecks Garantieveränderung in seinem Wohnsitzland/Heimatland registrierten, wenn these Land auf dem Online-Registrierungsfomular aufgeführnt und die Option gültig ist. Darüber hinaus muss der Verbraucher seine Zustimmung zur Speicherung der Daten geben, die online eingebehen werden müssen, und er muss die allgemeinen Geschäftsbedingungen akzeptieren. Die Bestätigung der Registrierung, die per E-Mail versandt wird, und die Originalrechnung mit dem Kaufdatum gelten als Beleg für die Garantieveränderung.

3. Die Garantie deckt alle Defekte des Gerats während des Garantiezeitraums ab, die auf zum Zeitpunkt des Kaufs bestehende Verarbeitungs- oder Materialfehler zurückzuführen sind. Die Garantie beschränkt sich auf Reparatur und/oder Erssatz und beinhaltet keine anderen Verpflichtungen, insbesondere keinen Schadenersatz für Folge- oder Nebenschäden. Die Garantie gilt nicht, wenn das Gerat fehlerhaft eingesetzt wurde, gegensätzlich zur Bedienungsanleitung eingesetzt wurde oder falsch angeschlossen wurde. Die Garantie gilt nicht für Folgenden:

4. Schäden am Gerät, die auf unkorrekte Wartung zurückzuführen sind

5. Geräte, an denen Veränderungen vorgenommen wurden

6. Produkte, bei denen die ursprüngliche Identifizierung (Handelsmarke, Seriennummer) unleserlich gemacht, verändert oder entftern't wurde

7. Schaden durch Nichtbeachtung der Bedienungsanleitung

8. nicht-CE-zertifizierte Geräte

9. Geräte, an denen durch nicht-qualifizierte Personen oder ohne vorherige Genehmigung von Techtronic Industries Reparaturversuche vorgenommen wurden

10. Geräte, die an unkorrekte Energiequellen (Ampere, Volt, Freqenz) angeschlossen wurden

11. Schaden durch äußere Einflüsse (chemisch, physisch, Stöße) oder Fremdstoffe

normaler VerschleB von Ersatzteilen

• unangemessene Nutzung, Überlastung des Geräts

• Nutzung nicht genehmigter Zubehörteile oder Ersatzteile

• mit dem Gerät gelieferte oder separat erworbene Zubehörteile. Diese Ausschluss beinhaltet, ist aber nicht beschränkt auf Schraubendreher-Bits, Bohreinsätze, Schleifscheiben, Sandpapier und Klingen, Seitenführungen

• Komponenten (Ersatzteile und Zubehörteile), die natürlichen und normalen Verschleibercheinungen unterworfen sind, einschließlich aber nicht beschränkct auf : Service- und Wartungssätze, Kohlebursten, Lager, Spannfter, SDS-Bohreraufnahme /Bit-Adapter, Netzkabel, Zusammenhangfriff, Transportkoffer, Schleifteller, Staubbeutel, Staubabsaurohr, Filzunterlegscheiben, Bolzen und Federn von Schlagschraubern usw.

• Zum Service muss das Gerät zu einer von RYOBI autorisierten Servicestation gebracht oder dorthin gesendet werden. Die Servicestationen für die einzelnen Länder sind in der folgenden Liste aufgeführt. In einigen Ländern sendet Ihr RYOBI-Handler vor Ort das Gerät an das RYOBI-Serviceunternehmen. Beim Einsenden an die RYOBI-Servicestation solte das Gerät sicher verpackt sein, ohne gefährliche Inhalte wie Benzin, und es solte mit der Adresse des Absenders und einer kurzen Beschreibung des Fehlers versehen sein.

• Eine Reparatur bzw. ein Ersatz gemäß dieser Garantie ist kostenlos. Heraus ergibt sich weder eine Garantieveränderung noch der Beginn eines neuen Garantiezeitaums. Die ausgetauchten Ersatzteile oder Werkzeuge gehen in unser Eigentum über. In einigen Ländern müssen die Zustellgebühren oder die Versandkosten vom Absender gezahlt werden. Ihr gesetzlichen Rechte aus dem Kauf des Geräts bleiben hiervon unberührt.

• These Garantie ist gültig in der Europäischen Gemeinschaft, der Schweiz, Island, Norwegen, Liechtenstein, der Türkei, Russland und dem Vereinigten Königreich.itte wenden Sie sich außerhalb dieser Gebiete an Ihren autorisierten RYOBI-Handler, um festzustellen, ob eine andere Garantie gilt.

AUTORISIERTER KUNDENDIENST

Bitte wenden Sie sich bei Fragen zum oder Problemen mit dem Gerät an das örtliche autorisierte Servicecenter (siehe www.ryobitools.eu) oder direkt an: Techtronic Industries GmbH, Max Eyth Straße 10, 71364 Winnenden, Germany. Bitte geben Sie die Seriennummer und den auf dem Typenschild aufgedruckten Geräte typ an.

ES CONDICIONES DE APLICACION DE LA GARANTIA DE RYOBI

DE EG-KONFORMITÄTSERKLÄRUNG

Akku-Inverter

Marke: RYOBI | Hersteller¹ | Modellnummer² | Seriennummernbereich³

Wir erklären in alleiniger Verantwortung, dass das nachstehend erwähnte Produkt allen einschlagigen Bestimmungen der folgenden EU-Richtlinien, EU-Vorschriften und harmonisierten Normen entspricht. Autorisiert die technische Datei zu erstehen.

Merk: RYOBI | Fabrikant| Modelnummer| Seriennummerbereik3

Winnenden, Sep. 14, 2020

Winnenden, Feb. 26, 2021
