BEDIENUNGSANLEITUNG KM 120250 R Bp Classic Kärcher

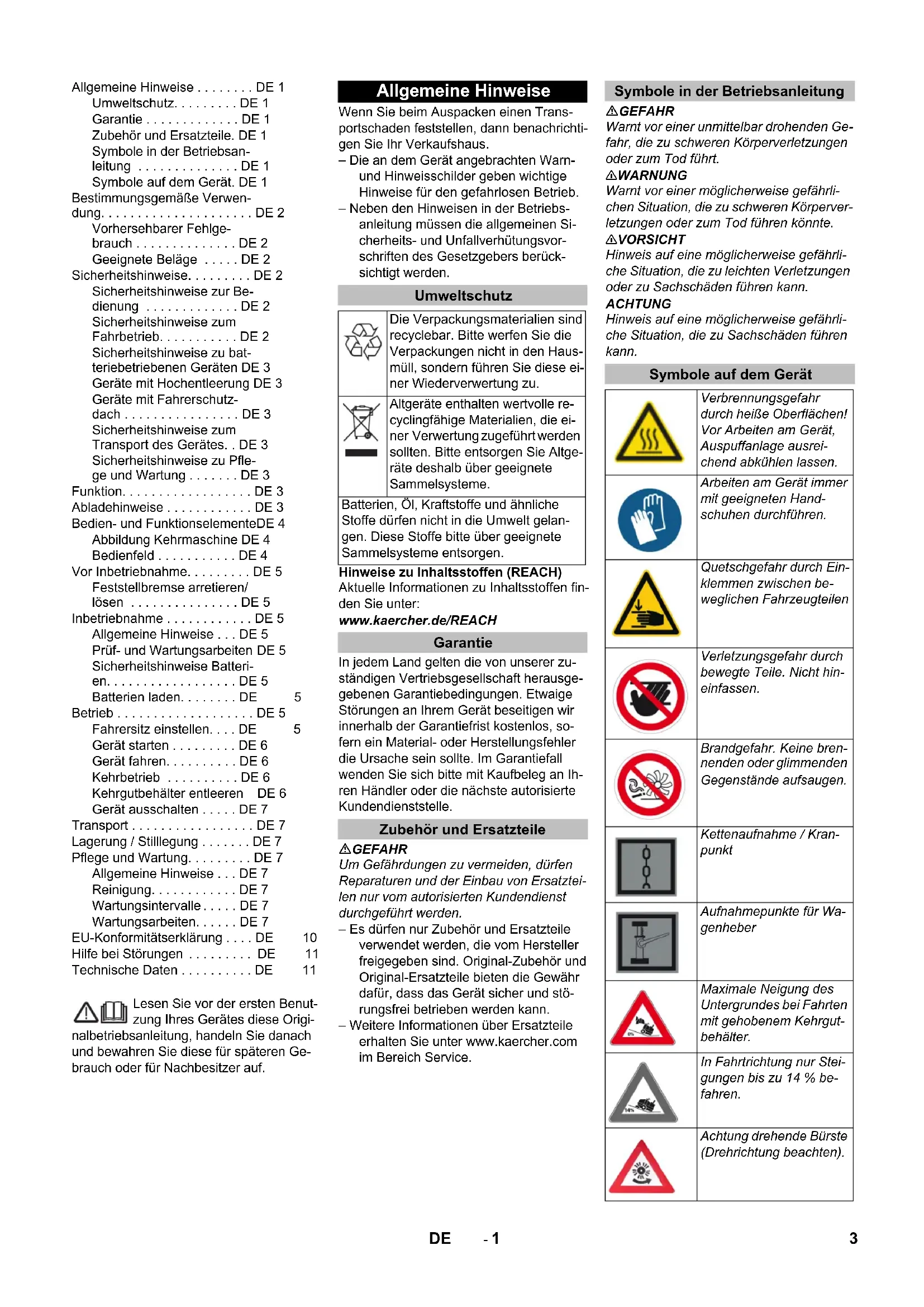

Allgemeine Hinweise ..... DE 1

Umweltschutz. . . . . . . DE 1

Garantie ..... DE 1

Zubehör und Ersatzteile. DE 1

Symbole in der Betriebsan- leitung ..... DE 1

Symbole auf dem Gerät. DE 1

Bestimmungsgemäße Verwen-

dung. DE 2

Vorhersehbarer Fehlgebrauch ..... DE 2

Geeignete Beläge ..... DE 2

Sicherheitshinweise. . . . . . . DE 2

Sicherheitshinweise zur Bedienung ..... DE 2

Sicherheitshinweise zum Fahrbetrieb. . . . . . . . DE 2

Sicherheitshinweise zu bat- teriebetriebenen Geräten DE 3

Geräte mit Hochentleerung DE 3

Geräte mit Fahrerschutz- dach ..... DE 3

Sicherheitshinweise zum Transport des Gerätes. . DE 3 Sicherheitshinweise zu Pflege und Wartung . . . . . . DE 3

Funktion. DE 3

Abladehinweise ..... DE 3

Bedien- und FunktionselementeDE 4

Abbildung Kehrmaschine DE 4 Bedienfeld ..... DE 4

Vor Inbetriebnahme. . . . . . . DE 5

Feststellbremse arretieren/ lösen ...... DE 5

Inbetriebnahme ..... DE 5

Allgemeine Hinweise . . . DE 5 Prüf- und Wartungsarbeiten DE 5

Sicherheitshinweise Batterien. DE 5 Batterien laden. DE 5

Betrieb ..... DE 5

Fahrersitz einstellen. . . . DE 5

Gerät fahren. . . . . . . . DE 6

Kehrbetrieb ..... DE 6

Kehrgutbehälter entleeren DE 6

Gerät ausschalten ..... DE 7

Transport ..... DE 7

Lagerung / Stilllegung ..... DE 7

Pflege und Wartung.....DE 7

Allgemeine Hinweise . . . DE 7

Reinigung. . . . . . . . DE 7

Wartungsintervalle ..... DE 7

Wartungsarbeiten.....DE 7

EU-Konformitätserklärung .... DE 10

Hilfe bei Störungen ..... DE 11

Technische Daten ..... DE 11

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Allgemeine Hinweise

Wenn Sie beim Auspacken einen Transportschaden feststellen, dann benachrichtigen Sie Ihr Verkaufshaus.

– Die an dem Gerät angebrachten Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb.

– Neben den Hinweisen in der Betriebsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Batterien, Öl, Kraftstoffe und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Diese Stoffe bitte über geeignete Sammelsysteme entsorgen.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Zubehör und Ersatzteile

⚠ GEFAHR

Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen nur vom autorisierten Kundendienst durchgeführt werden.

– Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und störungsfrei betrieben werden kann.

– Weitere Informationen über Ersatzteile erhalten Sie unter www.kaercher.com im Bereich Service.

Symbole in der Betriebsanleitung

⚠️GEFAHR

Warnt vor einer unmittelbar drohenden Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️WARNUNG

Warnt vor einer möglicherweise gefährlichen Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

⚠ VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Symbole auf dem Gerät

	Verbrennungsgefahr durch heiße Oberflächen! Vor Arbeiten am Gerät, Auspuffanlage ausreichend abkühlen lassen.
	Arbeiten am Gerät immer mit geeigneten Handschuhen durchführen.
	Quetschgefahr durch Einklemmen zwischen beweglichen Fahrzeugteilen
	Verletzungsgefahr durch bewegte Teile. Nicht hineinfassen.
	Brandgefahr. Keine brennenden oder glimmenden Gegenstände aufsaugen.
	Kettenaufnahme / Kranpunkt
	Aufnahmepunkte für Wagenheber
	Maximale Neigung des Untergrundes bei Fahrten mit gehobenem Kehrgutbehälter.
	In Fahrtrichtung nur Steigungen bis zu 14 % befahren.
	Achtung drehende Bürste (Drehrichtung beachten).
	Warnung vor gefährlicher elektrischer Spannung!
	Hinweis beachten!
	Langsam lenken!
	Betriebsanleitung bitte lesen und danach handeln!
	Beschädigungsgefahr!Den Staubfilter nicht aus-waschen.

Bestimmungsgemäße Verwendung

Die Kehrmaschine ist zur Reinigung von Bodenflächen für den gewerblichen Einsatz und z. B. für folgende Einsatzgebiete vorgesehen:

■ Parkplätze
■ Produktionsanlagen
■ Logistikbereiche
Hotel
Einzelhandel
■ Lagerbereiche
Gehwege

– Diese Kehrmaschine ist zum Kehren von verschmutzten Flächen im Innen- und Außenbereich bestimmt.
– Das Gerät mit den Arbeitseinrichtungen ist vor Benutzung auf den ordnungsgemäßen Zustand und die Betriebssicherheit zu prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden.
– Verwenden Sie diese Kehrmaschine ausschließlich gemäß den Angaben in dieser Betriebsanleitung.
– An dem Gerät dürfen keine Veränderungen vorgenommen werden.
– Das Gerät ist nur für die in der Betriebsanleitung ausgewiesenen Beläge geeignet.
– Es dürfen nur die vom Unternehmer oder dessen Beauftragten für den Maschineneinsatz freigegebenen Flächen befahren werden.
- Generell gilt: Leichtentzündliche Stoffe von dem Gerät fernhalten (Explosions-/Brandgefahr).

Vorhersehbarer Fehlgebrauch

→ Niemals explosive Flüssigkeiten, brennbare Gase sowie unverdünnte Säuren und Lösungsmittel aufkehren/ aufsaugen! Dazu zählen Benzin, Farb- verdünner oder Heizöl, die durch Ver- wirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden können, ferner Aceton, unverdünnte Säuren und Lösungsmittel, da sie die am Gerät ver- wendeten Materialien angreifen.
→ Niemals reaktive Metallstäube (z.B. Aluminium, Magnesium, Zink) aufkehren/aufsaugen, sie bilden in Verbindung mit stark alkalischen oder sauren Reinigungsmitteln explosive Gase.
→ Keine brennenden oder glimmenden Gegenstände aufkehren/aufsaugen.
→ Das Gerät ist nicht zum Aufkehren von gesundheitsgefährdenten Stoffen geeignet.
→ Der Aufenthalt im Gefahrenbereich ist verboten. Der Betrieb in explosionsgefährdeten Räumen ist untersagt.
→ Die Mitnahme von Begleitpersonen ist nicht zulässig.
→ Das Schieben/Ziehen oder Transportieren von Gegenständen ist mit diesem Gerät nicht erlaubt.

Geeignete Beläge

• Asphalt
• Industrieboden
• E s t r i c h
• Beton
  – Pflastersteine

Sicherheitshinweise

Sicherheitshinweise zur Bedienung

→ Zur Einhaltung der Luft und Kriechstrecken darf das Gerät nicht in einer Höhe über 2000 Meter über Normal Null betrieben werden.
(Nur gültig für Finnland) Sollte das Gerät mit einer PVC-Schlauchleitung ausgerüstet sein, darf das Gerät nicht bei tiefen Umgebungstemperaturen (unter 0°C) eingesetzt werden. Bei Fragen zu ihrem Gerät bitte Kärcher kontaktieren.
Das Gerät mit den Arbeitseinrichtungen ist vor Benutzung auf den ordnungsgemäßen Zustand und die Betriebssicherheit zu prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden.
→ Beim Einsatz des Gerätes in Gefahrbereichen (z. B. Tankstellen) sind die entsprechenden Sicherheitsvorschriften zu beachten. Der Betrieb in explosionsgefährdeten Räumen ist untersagt.

⚠ GEFAHR

Verletzungsgefahr!

Das Gerät nicht ohne Schutzdach gegen herabfallende Gegenstände in Bereichen benutzen, wo die Möglichkeit besteht, dass die Bedienungsperson von herabfallenden Gegenständen getroffen werden kann.
→ Die Bedienperson hat das Gerät bestimmungsgemäß zu verwenden. Sie

hat die örtlichen Gegebenheiten zu berücksichtigen und beim Arbeiten mit dem Gerät auf Dritte, insbesondere Kinder, zu achten.

→ Es müssen grundsätzlich die Vorschriftsmaßnahmen, Regeln und Verordnungen beachtet werden, die für Kraftfahrzeuge gelten.
→ Vor Arbeitsbeginn muss sich die Bedienperson vergewissern, dass alle Schutzeinrichtungen ordnungsgemäß angebracht sind und funktionieren.
→ Die Bedienperson des Gerätes ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.
→ Auf eng anliegende Bekleidung der Bedienperson achten. Festes Schuhwerk tragen und locker getragene Kleidung vermeiden.
→ Vor dem Anfahren den Nahbereich kontrollieren (z.B. Kinder). Auf ausreichende Sicht achten!
Das Gerät darf niemals unbeaufsichtigt gelassen werden, solange der Motor in Betrieb ist. Die Bedienperson darf das Gerät erst verlassen, wenn der Motor stillgesetzt, das Gerät gegen unbeabsichtigte Bewegungen gesichert und der Schlüssel abgezogen ist.
→ Um unbefugtes Benutzen des Gerätes zu verhindern, Schlüssel abziehen.
Das Gerät darf nur von Personen benutzt werden, die in der Handhabung unterwiesen sind oder ihre Fähigkeiten zum Bedienen nachgewiesen haben und ausdrücklich mit der Benutzung beauftragt sind.
→ Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
→ Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

VORSICHT

Beschädigungsgefahr! Keine Bänder, Schnüre oder Drähte einkehren, weil diese sich um die Kehrwalze wickeln können.

Sicherheitshinweise zum Fahrbetrieb

⚠ GEFAHR

Verletzungsgefahr! Tragfähigkeit des Untergrundes vor dem Befahren prüfen.

⚠ GEFAHR

Unfallgefahr, Verletzungsgefahr!

Kippgefahr bei zu großen Steigungen.

– In Fahrtrichtung nur Steigungen bis zu 14 % befahren.

Kippgefahr bei schneller Kurvenfahrt (insbesondere bei Linkskurven).

– In Kurven langsam fahren.
Kippgefahr bei instabilem Untergrund.
– Das Gerät ausschließlich auf befestigtem Untergrund bewegen.

Kippgefahr bei zu großer seitlicher Neigung.

– Quer zur Fahrtrichtung nur Steigungen bis maximal 10% befahren.

Sicherheitshinweise zu batteriebetriebenen Geräten

Hinweis: Nur wenn Sie die von Kärcher empfohlenen Batterien und Ladegeräte benutzen, besteht Garantieanspruch.

– Die Betriebsanweisungen des Batterie-Herstellers und des Ladegeräteherstellers sind unbedingt zu beachten. Beachten Sie die Empfehlungen des Gesetzgebers im Umgang mit Batterien.
– Batterien niemals in entladenem Zustand stehen lassen, sondern möglichst bald wieder aufladen.
– Zur Vermeidung von Kriechströmen die Batterien stets sauber und trocken halten. Vor Verunreinigungen, zum Beispiel durch Metallstaub, schützen.
– Keine Werkzeuge oder ähnliches auf die Batterie legen. Kurzschluss und Explosionsgefahr.
– Keinesfalls in der Nähe einer Batterie oder in einem Batterieladeraum mit offener Flamme hantieren, Funken erzeugen oder rauchen. Explosionsgefahr.
– Heiße Teile, zum Beispiel Antriebsmotor, nicht berühren (Verbrennungsgefahr).
– Vorsicht beim Umgang mit Batteriesäure. Beachten Sie die entsprechenden Sicherheitsvorschriften!
- Verbrauchte Batterien sind, entsprechend der EG-Richtlinie 91/ 157 EWG, umweltgerecht zu entsorgen.

Geräte mit Hochentleerung

⚠ GEFAHR

Verletzungsgefahr!

→ Bei Arbeiten an der Hochentleerung, den Kehrgutbehälter ganz anheben und sichern.
→ Die Sicherung nur von außerhalb des Gefahrenbereichs vornehmen.

Geräte mit Fahrerschutzdach

HINWEIS

Das Fahrerschutzdach (optional) bietet Schutz gegen größere herabfallende Teile. Sie bieten aber keinen Überrollschutz!

→ Schutzdach täglich auf Beschädigung prüfen.
→ Bei Beschädigung des Schutzdachs, auch einzelner Elemente, ist das komplette Schutzdach auszutauschen.
→ Jegliche Modifikation des Schutzdachs sowie das Anbringen von anderen als von Kärcher freigegebenen Elemente, Bauteilen und Baugruppen ist nicht zulässig und schränkt unter Umständen die Funktion des Schutzdachs ein.

Sicherheitshinweise zum Transport des Gerätes

→ Leergewicht (Transportgewicht) des Gerätes beim Transportieren auf Hängern oder Fahrzeugen beachten.

→ Zum Transport des Gerätes, Batteriestecker abziehen und das Gerät sicher befestigen.

Sicherheitshinweise zu Pflege und Wartung

→ Vor dem Reinigen und Warten des Gerätes, dem Auswechseln von Teilen oder der Umstellung auf eine andere Funktion ist das Gerät auszuschalten und der Schlüssel abzuziehen.
→ Bei Geräten mit einer Traktionsbatterie ist bei allen Wartungs- und Instandhaltungsarbeiten die Batterie über die Batterietrennstelle (Batteriestecker) vom elektrischen System des Gerätes zu trennen.
→ Bei Arbeiten an der elektrischen Anlage ist die Batterie abzuklemmen. Hierzu zuerst den Minuspol, dann den Pluspol abklemmen. Der Wiederanschluss erfolgt in umgekehrter Reihenfolge. Erst den Pluspol dann den Minuspol anschließen.
→ Die Reinigung des Gerätes darf nicht mit Schlauch- oder Hochdruckwasserstrahl erfolgen (Gefahr von Kurzschlüssen oder anderer Schäden).
→ Instandsetzungen dürfen nur durch zugelassene Kundendienststellen oder durch Fachkräfte für dieses Gebiet, welche mit allen relevanten Sicherheitsvorschriften vertraut sind, durchgeführt werden.
→ Sicherheitsüberprüfung nach den örtlich geltenden Vorschriften für ortsveränderliche gewerblich genutzte Geräte beachten.
→ Arbeiten am Gerät immer mit geeigneten Handschuhen durchführen.

Funktion

Die Kehrmaschine arbeitet nach dem Kehrschaufelprinzip.

– Die rotierende Kehrwalze befördert den Schmutz direkt in den Kehrgutbehälter.
– Der Seitenbesen reinigt Ecken und Kanten der Kehrfläche und befördert den Schmutz in die Bahn der Kehrwalze.
– Der Feinstaub wird über den Staubfilter durch das Sauggebläse abgesaugt.

Abladehinweise

⚠Gefahr

Verletzungsgefahr, Beschädigungsgefahr!

Gewicht des Gerätes beim Verladen beachten!

Gewicht (ohne Batterien) 750 kg*
Gewicht (mit Batterien) 1200 kg*
* Sind Anbausätze montiert liegt das Gewicht entsprechend höher.

→ Keine Gabelstapler verwenden.
→ Beim Verladen des Gerätes ist eine geeignete Rampe oder ein Kran zu verwenden!
→ Bei der Verwendung einer Rampe beachten: Bodenfreiheit 70mm.

→ Wird das Gerät auf einer Palette geliefert, muss mit den beiliegenden Brettern eine Abfahrrampe gebaut werden. Die Anleitung dazu findet sich auf Seite 2 (Umschlaginnenseite).

Wichtiger Hinweis: jedes Brett muss jeweils mit 2 Schrauben festgeschraubt werden.

Bedien- und Funktionselemente

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

B 2 1 4 5 3 8 6 7 10 8 13 9 11 12

Abbildung Kehrmaschine Bedienfeld

Abbildung A

1 Typenschild

2 Sitz (mit Sitzkontaktschalter)

3 Len k rad

4 Verriegelung Gerätehaube

5 Gerätehaube

6 Seitenbesen, rechts

7 Vorderrad

8 Zugang Kehrwalze

9 Festzurrpunkt

10 Rundumwarnleuchte

11 Gerätehaube rechts

12 Abdeckung, rechts

13 Heckverkleidung

14 Antriebsrad

15 Abdeckung, links

16 Haube links (Motorhaube)

17 Batteriesatz

(nur bei KM 120/250 R Bp Pack im Lieferumfang)

Abbildung B

1 Bedienhebel Kehrwalze und Seitenbe- sen

Hebel nach vorne: Kehrwalze ein und

Seitenbesen absenken und ein.

Hebel nach hinten: Kehrwalze ein

2 Bedienhebel Kehrgutbehälter

Kehrgutbehälter anheben/absenken

3 Bedienhebel Kehrwalze

Kehrwalze heben und senken

4 Bedienhebel Behälterklappe

Behälterklappe öffnen / schließen

5 Kontrollleuchten und Display

6 Schalter Gebläse und Filterabreinigung

Stellung mittig: Filterabreinigung und Gebläse aus

Stellung hinten: Gebläse ein

Stellung vorne: Filterabreinigung ein

7 Schalter Hupe

8 Sicherungen

9 Zündschloss

Stellung 0: Motor ausschalten

Stellung 1: Zündung ein

Stellung 2: Motor starten

10 Fahrtrichtungswahlschalter

11 Feststellbremse

12 Verschleißnachstellung / Kehrspiegeleinstellung Kehrwalze

13 Batteriestecker

Pedale

Abbildung ©

1 Bremspedal

2 Fahrpedal

Kontrollleuchten und Display

Abbildung D

1 Batteriekapazität

2 Batteriekontrollleuchte

3 Kontrollleuchte Betriebszustand

4 Kontrollleuchte Standlicht

5 Kontrollleuchte (nicht angeschlossen)

6 Kontrollleuchte Abblendlicht

7 Kontrollleuchte (nicht angeschlossen)

8 Kontrollleuchte Fahrtrichtung Vorwärts

9 Kontrollleuchte Fahrtrichtung Rück- wärts

10 Betriebsstundenzähler

Vor Inbetriebnahme

Feststellbremse arretieren/lösen

→ Feststellbremse lösen, dabei Bremspedal drücken.
→ Feststellbremse arretieren, dabei Bremspedal drücken.

Inbetriebnahme

Allgemeine Hinweise

→ Kehrmaschine auf einer ebenen Fläche abstellen.
→ Zündschlüssel abziehen.
→ Feststellbremse arretieren.

Prüf- und Wartungsarbeiten

Täglich vor Betriebsbeginn

→ Batterieladezustand prüfen, bei Bedarf Batterien laden (siehe Kapitel „Batterien laden“).
→ Kehrwalze und Seitenbesen auf Verschleiß und eingewickelte Bänder prüfen.

→ Räder auf eingewickelte Bänder prüfen.

→ Funktion aller Bedienelemente prüfen.

→ Gerät auf Beschädigungen untersuchen.

→ Staubfilter mit der Taste Filterabreinigung abreinigen.

Hinweis: Beschreibung siehe Kapitel Pflege und Wartung.

Sicherheitshinweise Batterien

Beachten Sie beim Umgang mit Batterien unbedingt folgende Warnhinweise:

	Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanleitung beachten!
	Augenschutz tragen!
	Kinder von Säure und Batterien fern halten!
	Explosionsgefahr!
	Feuer, Funken, offenes Licht und Rauchen verboten!
	Verätzungsgefahr!
	Erste Hilfe!
	Warnvermerk!

	Entsorgung!
	Batterie nicht in Mülltonne werfen!
	Warnung vor gefährlicher elektrischer Spannung!

⚠Gefahr

Explosionsgefahr! Keine Werkzeuge oder Ähnliches auf die Batterie, d.h. auf Endpole und Zellenverbinder legen.

⚠Gefahr

Verletzungsgefahr! Wunden niemals mit Blei in Berührung bringen. Nach der Arbeit an Batterien immer die Hände reinigen.

⚠Gefahr

Brand- und Explosionsgefahr!

– Rauchen und offenes Feuer ist verboten.

– Räume in denen Batterien geladen werden, müssen gut durchlüftet sein, da beim Laden hochexplosives Gas entsteht.

⚠Gefahr

Verätzungsgefahr!

– Säurespritzer im Auge oder auf der Haut mit viel klarem Wasser aus- beziehungsweise abspülen.

– Danach unverzüglich Arzt aufsuchen.

- Verunreinigte Kleidung mit Wasser auswaschen.

Batterien laden

VORSICHT

Vor Inbetriebnahme des Gerätes Batterien aufladen.

⚠ GEFAHR

Verletzungsgefahr! Sicherheitsvorschriften beim Umgang mit Batterien beachten. Gebrauchsanweisung des Ladegerätherstellers beachten.

Beiliegende Gebrauchsanleitung des Batterieherstellers unbedingt beachten und danach handeln.

Batterien nur mit geeignetem Ladegerät la- den.

⚠Gefahr

Verätzungsgefahr. Nachfüllen von Wasser im entladenen Zustand der Batterie kann zu Säureaustritt führen! Beim Umgang mit Batteriesäure Schutzbrille benutzen und Vorschriften beachten, um Verletzungen und die Zerstörung von Kleidung zu verhindern. Eventuelle Säurespritzer auf Haut oder Kleidung sofort mit viel Wasser ausspülen.

VORSICHT

Beschädigungsgefahr. Zum Nachfüllen der Batterien nur destilliertes oder entsalztes Wasser (VDE 0510) verwenden. Keine Fremdzusätze (so genannte Aufbesserungsmittel) verwenden, sonst erlischt jede Garantie.

Empfohlene Batterien, Ladegeräte

	Bestellnummer
Batteriepack 36 V, 360 Ah, (im Trog, war-tungsarm) *	6.654-282.0
Ladegerät 36 V, 50 A 6	654-283.0
* Gerät benötigt 1 Batteriepack

Die Verwendung anderer Batterien und La-degeräte wird nicht empfohlen, und darf nur nach Rücksprache mit dem KÄR-CHER-Kundendienst erfolgen.

→ Batteriestecker an der Maschine abziehen und mit dem Stecker des Ladegerätes verbinden.
→ Stecker des Ladegerätes in eine ordnungsgemäße Steckdose von 16 A einstecken, Ladegerät lädt selbstständig.
→ Beide Motorabdeckung während des Ladevorgangs offen halten.
→ Hinweis: Wenn die Batterien aufgeladen sind, Ladegerät zuerst vom Netz und dann von den Batterien trennen.

Flüssigkeitsstand der Batterie prüfen und korrigieren

VORSICHT

Hinweise des Batterieherstellers unbedingt beachten und danach handeln.

Ladezustand der Batterie prüfen

– Anzeige der Batteriekapazität im grünen Bereich:
Batterie ist geladen.

– Anzeige der Batteriekapazität im gelben Bereich:

Batterie ist zur Hälfte entladen.

– Anzeige der Batteriekapazität im roten Bereich:

Batterie ist nahezu entladen. Der Kehrbetrieb wird in Kürze automatisch beendet.

- Kontrolllampe leuchtet rot

Batterie ist entladen. Der Kehrbetrieb wird automatisch beendet (Wiederinbetriebnahme der Kehraggregate nur nach Ladung der Batterie möglich).

→ Gerät direkt zur Ladestation fahren, dabei Steigungen vermeiden.

→ Batterie laden.

Betrieb

Fahrersitz einstellen

1 Hebel Sitzverstellung

2 Fahrersitz

→ Hebel Sitzverstellung nach außen ziehen.

→ Sitz verschieben, Hebel loslassen und einrasten.

→ Durch Vor- und Zurückbewegen des Sitzes prüfen, ob er arretiert ist.

Gerät starten

Hinweis: Das Gerät ist mit einem Sitzkontaktschalter ausgestattet. Beim Verlassen des Fahrersitzes wird das Gerät ausgeschaltet.

→ Auf dem Fahrersitz Platz nehmen.
→ Fahrtrichtungswahlschalter in Mittelstellung bringen.
→ Feststellbremse arretieren.
→ Zündschlüssel in das Zündschloss stecken.
→ Zündschlüssel auf Stellung „I“ drehen. Gerät ist betriebsbereit.
→ Zündschlüssel auf Stellung „II“ drehen. Gerät ist fahrbereit.
Hinweis: Anzeige Batteriekapazität zeigt nach ca. 10 Sekunden den tatsächlichen Ladezustand an.

Gerät fahren

→ Bremspedal drücken und gedrückt halten.
→ Feststellbremse lösen.

1 Fahrtrichtung Vorwärts
2 Fahrtrichtung Rückwärts

Vorwärts fahren

→ Fahrtrichtungswahlschalter auf „Vorwärts“ stellen.
→ Fahrpedal langsam drücken.

Rückwärts fahren

⚠Gefahr

Verletzungsgefahr! Beim Rückwärtsfahren darf keine Gefahr für Dritte bestehen, gegebenenfalls einweisen lassen.

VORSICHT

Beschädigungsgefahr! Fahrtrichtungswahlschalter nur bei stillstehendem Gerät betätigen.

→ Fahrtrichtungswahlschalter auf „Rückwärts“ stellen.
→ Fahrpedal langsam drücken.

Fahrverhalten

• Mit dem Fahrpedal kann die Fahrgeschwindigkeit stufenlos geregelt werden.
• Vermeiden Sie ruckartiges Betätigen des Pedals, da die Hydraulikanlage Schaden nehmen kann.

Bremsen

→ Fahrpedal loslassen, das Gerät bremst selbsttätig und bleibt stehen.
Hinweis: Die Bremswirkung kann durch Drücken des Bremspedals unterstützt werden.

Hindernisse überfahren

Feststehende Hindernisse bis 70 mm überfahren:

→ Langsam und vorsichtig vorwärts überfahren.
Feststehende Hindernisse über 70 mm überfahren:

→ Hindernisse dürfen nur mit einer geeigneten Rampe überfahren werden.

Kehrbetrieb

ACHTUNG

Keine Packbänder, Drähte oder ähnliches einkehren, dies kann zur Beschädigung der Kehrmechanik führen.

Hinweis: Um ein optimales Reinigungsergebnis zu erzielen, sollte die Fahrgeschwindigkeit den Gegebenheiten angepasst werden.

Hinweis: Während des Betriebes sollte der Staubfilter in regelmäßigen Abständen abgereinigt werden.

Hinweis: Bei vermehrtem Arbeiten im Feinstaubbereich muss der Filter öfter abgereinigt werden.

Bedienhebel

1 Bedienhebel Kehrwalze und Seitenbe- sen

2 Bedienhebel Kehrgutbehälter

3 Bedienhebel Kehrwalze

4 Bedienhebel Behälterklappe

Bedienhebel Kehrwalze und Seitenbe-

sen

→ Bedienhebel (1) nach vorne: Kehrwalze ein und Seitenbesen absenken und ein.
→ Bedienhebel (1) nach hinten: Kehrwalze ein.

Bedienhebel Kehrgutbehälter

→ Bedienhebel Kehrgutbehälter (2) nach vorne: Kehrgutbehälter senkt sich.

→ Bedienhebel Kehrgutbehälter (2) nach hinten: Kehrgutbehälter hebt sich.

Bedienhebel Kehrwalze

→ Bedienhebel Kehrwalze (3) nach vorne: Kehrwalze hebt sich.
→ Bedienhebel Kehrwalze (3) nach hinten: Kehrwalze senkt sich.

Bedienhebel Behälterklappe

→ Bedienhebel Behälterklappe (4) nach vorne: Behälterklappe vom Kehrgutbehälter öffnet sich.
→ Bedienhebel Behälterklappe (4) nach hinten: Behälterklappe vom Kehrgutbehälter schließt sich.

Trockenen Boden kehren

→ Gebläse einschalten.
→ Bei Flächenreinigung: Bedienhebel Kehrwalze und Seitenbesen (1) nach hinten: Kehrwalze ein. Bedienhebel Kehrwalze (3) nach hinten: Kehrwalze senkt sich.
→ Bedienhebel Behälterklappe (4) nach vorne: Behälterklappe öffnet sich.
→ Bei Reinigung von Seitenrändern: Bedienhebel Kehrwalze und Seitenbesen (1) nach vorne: Kehrwalze ein, Seitenbesen ein und senkt sich. Bedienhebel Kehrwalze (3) nach hinten: Kehrwalze senkt sich.

Feuchten oder nassen Boden kehren

→ Gebläse ausschalten.
→ Bei Flächenreinigung: Bedienhebel Kehrwalze und Seitenbesen (1) nach hinten: Kehrwalze ein. Bedienhebel Kehrwalze (3) nach hinten: Kehrwalze senkt sich.
→ Bedienhebel Behälterklappe (4) nach vorne: Behälterklappe öffnet sich.
→ Bei Reinigung von Seitenrändern: Bedienhebel Kehrwalze und Seitenbesen (1) nach vorne: Kehrwalze ein, Seitenbesen ein und senkt sich. Bedienhebel Kehrwalze (3) nach hinten: Kehrwalze senkt sich.

Kehrgutbehälter entleeren

⚠ GEFAHR

Verletzungsgefahr!

→ Während des Entleerungsvorganges dürfen sich keine Personen und Tiere im Schwenkbereich des Kehrgutbehälters aufhalten.

Kippgefahr!

→ Gerät während des Entleerungsvorganges auf einer ebenen Fläche abstellen.

⚠️WARNUNG

Quetschgefahr!

→ Niemals in das Gestänge der Entleerungsmechanik fassen. Nicht unter dem angehobenen Behälter aufhalten.

ACHTUNG

Verletzungs- und Beschädigungsgefahr! → Weggeschleudertes Material der drehenden Kehrwalze während des Entleerungsvorgangs möglich. Genügend Abstand einhalten.

→ Kehrwalze und Seitenbesen mit Bedienhebeln anheben: Bedienhebel (1) in die Mitte und Bedienhebel (3) nach vorne.
→ Behälterklappe schließen, dazu Bedienhebel (4) nach hinten.
→ Kehrgutbehälter anheben, dazu Bedienhebel Kehrgutbehälter (2) nach hinten.
→ Langsam an den Sammelbehälter heranfahren.
→ Feststellbremse arretieren.
→ Behälterklappe öffnen, dazu Bedienhebel Behälterklappe (4) nach vorne drücken und Kehrgutbehälter entleeren.
→ Behälterklappe schließen, dazu Bedienhebel Behälterklappe (4) nach hinten ziehen bis in Endstellung eingekippt ist.
→ Feststellbremse lösen.
→ Langsam vom Sammelbehälter wegfahren.
→ Kehrgutbehälter absenken in Endstellung, dazu Bedienhebel Kehrgutbehälter (2) nach vorne

Gerät ausschalten

→ Bremspedal drücken und gedrückt halten.
→ Feststellbremse arretieren.
→ Zündschlüssel auf "0" drehen und Schlüssel abziehen.

Transport

⚠ GEFAHR

Transportschäden!

→ Leergewicht (Transportgewicht) des Gerätes beim Transportieren auf Hängern oder Fahrzeugen beachten.
→ Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.
→ Zündschlüssel auf "0" drehen und Schlüssel abziehen.
→ Feststellbremse arretieren.
→ Gerät an den Festzurpunkten (4x) mit Spanngurten, Seilen oder Ketten sichern.

→ Gerät an den Rädern mit Keilen sichern. → Beim Transport der Kehrmaschine die Batterie abklemmen.

Lagerung / Stilllegung

⚠ GEFAHR

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beach- ten.

→ Kehrmaschine auf ebener Fläche in trockener, frostfreier Umgebung abstellen. Mit Abdeckmaterial gegen Staub schützen.
→ Kehrwalze und Seitenbesen anheben, um die Borsten nicht zu beschädigen.

→ Behälterklappe schließen.
→ Zündschlüssel auf "0" drehen und Schlüssel abziehen.
→ Feststellbremse arretieren.
→ Kehrmaschine gegen Wegrollen sichern.

Wird die Kehrmaschine über längere Zeit nicht genutzt, zusätzlich beachten:

→ Kehrmaschine innen und außen reinigen.
→ Batteriestecker an der Maschine abziehen.
→ Batterie laden und im Abstand von ca. 2 Monaten nachladen.

Pflege und Wartung

Allgemeine Hinweise

ACHTUNG

Beschädigungsgefahr!

→ Den Staubfilter nicht auswaschen.
→ Instandsetzungen dürfen nur durch zugelassene Kundendienststellen oder durch Fachkräfte für dieses Gebiet, welche mit allen relevanten Sicherheitsvorschriften vertraut sind, durchgeführt werden.
→ Ortsveränderliche gewerblich genutzte Geräte unterliegen der Sicherheitsüberprüfung nach VDE 0701.
→ Kehrmaschine auf einer ebenen Fläche abstellen.
→ Zündschlüssel auf "0" drehen und Schlüssel abziehen.
→ Feststellbremse arretieren.

Reinigung

VORSICHT

Beschädigungsgefahr!

→ Die Reinigung des Gerätes darf nicht mit Schlauch- oder Hochdruckwasserstrahl erfolgen (Gefahr von Kurzschlüssen oder anderer Schäden).

Innenreinigung des Gerätes

⚠ GEFAHR

Verletzungsgefahr!

→ Staubschutzmaske und Schutzbrille tragen.
→ Gerät mit einem Lappen reinigen.
→ Gerät mit Druckluft ausblasen.

Außenreinigung des Gerätes

→ Gerät mit einem feuchten, in milder Waschlauge getränktem Lappen reinigen.

Hinweis: Keine aggressiven Reinigungsmittel verwenden.

Wartungsintervalle

Hinweis: Der Betriebsstundenzähler gibt den Zeitpunkt der Wartungsintervalle an.

Wartung durch den Kunden

Hinweis: Alle Service- und Wartungsarbeiten bei Wartung durch den Kunden, müssen von einer qualifizierten Fachkraft ausgeführt werden. Bei Bedarf kann jederzeit ein Kärcher-Fachhändler hinzugezogen werden.

Wartung täglich:

→ Kehrwalze und Seitenbesen auf Verschleiß und eingewickelte Bänder prüfen.
→ Funktion aller Bedienelemente prüfen.
→ Gerät auf Beschädigungen untersuchen.

Wartung wöchentlich:

→ Hydraulikanlage prüfen.
→ Hydraulikölstand prüfen.
→ Bremsflüssigkeitstand prüfen.
→ Dichtleisten auf Verschleiß prüfen, bei Bedarf austauschen
→ Behälterklappe prüfen und schmieren.

Wartung nach Verschleiß:

→ Dichtleisten wechseln.
→ Seitliche Dichtungen nachstellen bzw. wechseln.
→ Kehrwalze wechseln.
→ Seitenbesen wechseln.

Hinweis: Beschreibung siehe Kapitel Wartungsarbeiten.

Wartung durch den Kundendienst

Wartung nach 50 Betriebsstunden:

→ Erste Inspektion nach Wartungsheft durchführen lassen.

Wartung nach 250 Betriebsstunden:

→ Inspektion nach Wartungsheft durchführen lassen.

Hinweis: Um Garantieansprüche zu wahren, müssen während der Garantielaufzeit alle Service- und Wartungsarbeiten vom autorisierten Kärcher-Kundendienst gemäß Inspektionscheckliste durchgeführt werden.

Wartungsarbeiten

Vorbereitung:

→ Kehrmaschine auf einer ebenen Fläche abstellen.
→ Zündschlüssel auf "0" drehen und Schlüssel abziehen.
→ Feststellbremse arretieren.

Allgemeine Sicherheitshinweise

⚠ GEFAHR

Verletzungsgefahr! Sicherungsstange bei angehobenem Kehrgutbehälter immer einsetzen.

1 2

1 Halter Sicherungsstange
2 Sicherungsstange
→ Sicherungsstange für Hochentleerung nach oben klappen und in den Halter stecken (gesichert).

Batterien austauschen

ACHTUNG

Beim Einbau der Batterien die Orientierung der Batteriepole beachten. Einbau der Pole ist in Fahrtrichtung links.

Die Batterien können nur im Satz ausge- tauscht werden. Der Austausch darf nur durch eine qualifizierte Fachkraft erfolgen.

→ Bedingt durch das hohe Gewicht (450 kg) muss der Austausch mit einem Kran erfolgen.

Hinweis: Die Querstrebe muss vor dem Austausch der Batterie abgeschraubt werden.

→ Beim Ausbau der Batterie zuerst die Minuspol-Leitung abklemmen.
→ Hebezeug an den 4 Batterietrogösen befestigen und Batterien vorsichtig herausheben.

Bremsflüssigkeitsstand prüfen und Bremsflüssigkeit nachfüllen

ΔGEFAHR

Verletzungsgefahr!

→ Sicherungsstange bei angehobenem Kehrgutbehälter immer einsetzen.
→ Die Sicherung nur von außerhalb des Gefahrenbereichs vornehmen.

1 Halter Sicherungsstange
2 Bremsflüssigkeitsbehälter

3 Verschlussdeckel

→ Kehrgutbehälter nach oben fahren und mit der Sicherungsstange sichern, siehe dazu im Kapitel „Kehrgutbehälter entleeren“
→ Prüfen ob im Bremsflüssigkeitsbehälter ausreichend Bremsflüssigkeit vorhanden ist.

Hinweis

Der Füllstand muss zwischen Min. und Max. liegen.

→ Bei Bedarf, aktuell im Handel erhältliche DOT-Bremsflüssigkeit nachfüllen.

Hydraulikölstand prüfen und Hydrauliköl nachfüllen

HINWEIS

Der Kehrgutbehälter darf nicht angehoben sein.

→ Motorabdeckung öffnen.

3 Verschlussdeckel, Öleinfüllöffnung

→ Hydraulikölstand im Schauglas prüfen.

- Der Ölstand muss zwischen der „MIN“- und „MAX“-Markierung liegen.

– Liegt der Ölstand unterhalb der „MIN“-Markierung, Hydrauliköl nachfüllen.

→ Verschlussdeckel der Öleinfüllöffnung abschrauben.
→ Einfüllbereich reinigen.
→ Hydrauliköl nachfüllen.

Ölsorte: siehe Technische Daten

→ Verschlussdeckel der Öleinfüllöffnung aufschrauben.

Hydraulikanlage prüfen

→ Feststellbremse arretieren.
→ Motor starten.

Wartung der Hydraulikanlage nur durch den Kärcher-Kundendienst.

→ Sämtliche Hydraulikschläuche und Anschlüsse auf Dichtheit überprüfen.

Kehrwalze prüfen

→ Auf dem Fahrersitz Platz nehmen.
→ Fahrtrichtungswahlschalter in Mittelstellung bringen.
→ Zündschlüssel auf Stellung „I“ drehen.
→ Kehrgutbehälter bis Endstellung anheben.
→ Zündschlüssel auf "0" drehen und Schlüssel abziehen.
→ Feststellbremse arretieren.
→ Sicherungsstange für Hochentleerung einsetzen.
→ Bänder oder Schnüre von Kehrwalze entfernen.
→ Sicherungsstange herausnehmen.
→ Zündschlüssel in das Zündschloss stecken.
→ Zündschlüssel auf Stellung „I“ drehen.

→ Kehrgutbehälter bis Endstellung absenken.
→ Zündschlüssel auf "0" drehen und Schlüssel abziehen.

Kehrwalze auswechseln

→ Kehrgutbehälter hochfahren und mit Sicherungsstange abstützen.
→ Seitenverkleidung mit Schlüssel öffnen.

3 Seitliche Dichtung

→ Flügelmuttern abschrauben.
→ Haltebügel abnehmen
→ Seitliche Dichtung nach außen klappen.
→ Befestigungsschraube Kehrwalzenaufnahme herausschrauben und Aufnahme nach außen schwenken.
→ Kehrwalze herausnehmen.

Einbaulage der Kehrwalze in Fahrtrichtung (Draufsicht)

Hinweis: Beim Einbau der neuen Kehrwalze auf die Lage des Borstensatzes achten.

→ Neue Kehrwalze einbauen. Die Nuten der Kehrwalze müssen auf die Nocken der gegenüberliegenden Schwinge gesteckt werden.

Hinweis: Nach dem Einbau der neuen Kehrwalze muss der Kehrspiegel neu eingestellt werden.

Kehrspiegel der Kehrwalze prüfen und einstellen

Hinweis: Der Kehrspiegel ist ab Werk auf 80 mm eingestellt, er lässt sich bei Abnutzung der Kehrwalze stufenlos nachstellen.

→ Reifenluftdruck prüfen.
→ Sauggebläse ausschalten.
→ Kehrmaschine auf einen ebenen und glatten Boden fahren, der erkennbar mit Staub oder Kreide bedeckt ist.
→ Bedienhebel Kehrwalze und Seitenbesen (1) nach hinten: Kehrwalze ein. Bedienhebel Kehrwalze (3) nach hinten: Kehrwalze senkt sich.

→ Kehrwalze für ca. 10 Sekunden laufen lassen.

→ Bedienhebel Kehrwalze und Seitenbesen (1) in die Mitte. Bedienhebel Kehrwalze (3) nach vorne: Kehrwalze hebt sich.

→ Kehrgutbehälter anheben.

→ Gerät rückwärts wegfahren.

→ Kehrspiegel prüfen.

80 - 85 mm

Die Form des Kehrspiegels soll ein gleichmäßiges Rechteck von 80-85 mm Breite bilden.

→ Anschlagschraube der Verschleißnachstellung (12) öffnen und einstellen. Anschlag nach oben: schmalerer Kehrspiegel. Anschlag nach unten: breiterer Kehrspiegel.

→ Anschlagschraube wieder festziehen.

→ Kehrspiegel der Kehrwalze erneut wie bereits beschrieben prüfen.

Kehrspiegel des Seitenbesens prüfen und einstellen

→ Seitenbesen anheben.
→ Kehrmaschine auf einen ebenen und glatten Boden fahren, der erkennbar mit Staub oder Kreide bedeckt ist.
→ Seitenbesen mit Bedienhebel absenken und ca. 10 Sekunden laufen lassen.

→ Seitenbesen anheben.

→ Gerät rückwärts wegfahren.

→ Kehrspiegel prüfen.

H 40 - 50 mm

Die Breite des Kehrspiegels sollte zwischen 40-50 mm sein.

A B A B

→ Kehrspiegel mit den zwei Einstellschrauben korrigieren.

→ Kehrspiegel prüfen.

Seitliche Dichtungen einstellen

⚠ GEFAHR

Verletzungsgefahr! Sicherungsstange bei angehobenem Kehrgutbehälter immer einsetzen.

→ Kehrgutbehälter hochfahren und mit Sicherungsstange sichern.

→ Sicherungsstange für Hochentleerung nach oben klappen und in den Halter stecken (gesichert).

1 2

1 Halter Sicherungsstange

2 Sicherungsstange

→ Seitenverkleidung öffnen wie unter Kapitel „Kehrwalze wechseln“ beschrieben.

→ 6 Flügelmuttern am seitlichen Halteblech lösen.

→ 3 Muttern (SW 13) am vorderen Halteblech lösen.

→ Seitliche Dichtung soweit nach unten drücken (Langloch) bis sie einen Abstand von 1 - 3 mm zum Boden aufweist.

→ Haltebleche festschrauben.

→ Den Vorgang auf der anderen Geräte- seite wiederholen.

Staubfilter manuell abreinigen

→ Manuelle Filterabreinigung einschalten.

Staubfilter prüfen/auswechseln

⚠️WARNUNG

Verletzungsgefahr!

→ Bei Arbeiten an der Filteranlage Staub- schutzmaske tragen. Sicherheitsvor- schriften über den Umgang mit Fein- stäuben beachten.
→ Staubfilter mit der Taste Filterabreinigung abreinigen.
→ Kehrgutbehälter entleeren.

1 Verriegelung Gerätehaube

2 Gerätehaube

3 Filterabdeckung

→ Verriegelung öffnen, dazu Sterngriffschraube herausdrehen.

→ Gerätehaube nach vorne klappen.

1 Verschluss, Filterabdeckung (2x)
2 Filterabdeckung
→ Verschluss öffnen.
→ Filterabdeckung öffnen.

1 Querstreben
2 Staubfilter
→ Staubfilter prüfen, bei Bedarf reinigen oder austauschen.

Hinweis

Der Austausch des Staubfilters darf nur durch den Kärcher-Kundendienst erfolgen.

→ Filterabdeckung aufsetzen und verriegeln.

Glühlampe Scheinwerfer (Option) auswechseln

→ Scheinwerfer abschrauben.
→ Scheinwerfer herausnehmen und Stecker abziehen.

Hinweis: Positionen der Stecker beachten.

→ Scheinwerfer auseinanderschrauben.
→ Scheinwerfergehäuse auseinanderziehen und dabei waagerecht halten, da die Lampeneinheit nicht befestigt ist.

→ Verschlussbügel entriegeln und Glühlampe herausnehmen.

→ Neue Glühlampe einbauen.

→ In umgekehrter Reihenfolge zusammenbauen.

Glühlampe Blinker (Option) auswechseln

Hinweis: Zum Austausch der Glühlampe des Blinkers, Blinkerglas vom Blinkergehäuse entfernen.

Sicherungen auswechseln

FU FU FU FU FU 01 02 03 04 05 06 FU FU FU FU FU FU 07 08 09 10 11 12 1 2 2 1

1 Rändelmutter

2 Deckel Sicherungskasten

→ Rändelmutter herausdrehen.
→ Deckel am Sicherungskasten öffnen.
→ Sicherungen prüfen.

→ Defekte Sicherungen erneuern. Hinweis: Nur Sicherungen mit gleichem Sicherungswert verwenden.

FU01 Sicherheitsrelais Fahrpedal		3 A
FU02 Multifunktionsanzeige 5 A
FU03 Batterieabschaltung 3 A
FU04 Fahrtrichtungsschalter 3 A
FU05 Fahrsteuerung 3 A
FU06 Rüttlersystem 15 A
FU07 Steuerung Saugsystem		3 A
FU08 Rundumwarnleuchte 7.5 A
FU09 Hupe 7.5 A
FU10 Beleuchtung 15 A
FU11 Scheibenwischer 3 A
FU12 Fahrerkabine (Option) 10 A
FU 13*	Fahrmotor	125 A
FU 14*	Elektromotor	100 A
FU 15*	Sauggebläse	20 A

* Diese Sicherungen dürfen nur vom Kundendienst gewechselt werden, da eine

Überprüfung auf etwaige Fehler des Geräts notwendig wird.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Kehrsaugmaschine Aufsitzgerät

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 88

Garantiert: 90

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

Störung Behebung
Gerät fährt nicht oder nur langsam	Auf dem Fahrersitz Platz nehmen, Sitzkontaktschalter wird aktiviert
	Sicherung Fahrmotor FU 13 vom Kundendienst prüfen lassen
	Batterie laden oder auswechseln
	Feststellbremse lösen
	Auf eingewickelte Bänder und Schnüre prüfen.
	Kärcher-Kundendienst benachrichtigen
Pfeifendes Geräusch in der Hydraulik	Hydraulikflüssigkeit nachfüllen
	Kärcher-Kundendienst benachrichtigen
Bürsten drehen sich nur langsam oder gar nicht	Auf eingewickelte Bänder und Schnüre prüfen.
	Kärcher-Kundendienst benachrichtigen
Wenig oder keine Saugkraft im Bürstenbereich	Filter reinigen
	Kärcher-Kundendienst benachrichtigen
Gerät staubt Seitliche Dichtungen einstellen
Kehreinheit lässt Kehrgut liegen Kehrgutbehälter leeren
Kehrgutbehälter hebt oder senkt sich nicht	Sicherungen prüfen.
	Sicherungsstütze vom Kehrgutbehälter entfernen
	Kärcher-Kundendienst benachrichtigen
Kehrgutbehälter dreht sich zu langsam oder gar nicht	Kärcher-Kundendienst benachrichtigen
Betriebsstörungen mit hydraulisch bewegten Teilen	Kärcher-Kundendienst benachrichtigen

Technische Daten

		KM 120/250 R Bp KM 120/250	R Bp Pack
Gerätedaten
Fahrgeschwindigkeit, vorwärts km/h 6 6
Fahrgeschwindigkeit, rückwärts km/h 3 3
Steigfähigkeit (max.) -- 14% 14%
Flächenleistung ohne Seitenbesen m	^2/h	5400	5400
Flächenleistung mit 1 Seitenbesen	m^2/h	7200	7200
Arbeitsbreite ohne Seitenbesen mm 900 900
Arbeitsbreite mit 1 Seitenbesen	mm	1200	1200
Schutzart tropfwassergeschützt -- IPX 3	IPX 3
Einsatzdauer bei voll geladener Batterie	h	--	3,5
Elektrische Anlage
Batteriekapazität	V, Ah	--	36, 360
Batteriesatz	kg	--	450
Hydraulische Anlage
Ölmenge in der kompletten Hydraulikanlage	I	25	25
Ölmenge im Hydrauliktank	I	20,5	20,5
Hydrauliköl-Typ	-- HV 46	HV 46
Kehrgutbehälter
Max. Entladehöhe	mm	1400	1400
Volumen des Kehrgutbehälters	I	250 250
Kehrwalze
Kehrwalzen-Durchmesser mm 300 300
Kehrwalzen-Breite mm 900 900
Drehzahl 1/min 325 325
Kehrspiegel mm 80 80
Seitenbesen
Seitenbesen-Durchmesser mm 600 600
Drehzahl (stufenlos) 1/min 61 61
Vollgummibereifung
Größe vorne -- 15-4,5 x 8 15-4,5 x 8
Größe hinten -- 15-4,5 x 8 15-4,5 x 8
Bremse
Vorderräder -- mechanisch mechanisch
Hinterrad	-- Elektrisch	Elektrisch
Filter- und Saugsystem
Bauart	--	Taschenfilter	Taschenfilter
Drehzahl 1/min 2800 2800
Filterfläche Feinstaubfilter	m^2	6,0	6,0
Nennunterdruck Saugsystem	mbar	15,5	15,5
Nennvolumenstrom Saugsystem	m^3/h	800 800
Rüttlersystem	-- Elektromotor	Elektromotor
Umgebungsbedingungen
Temperatur	°C	-5 bis +40	-5 bis +40
Luftfeuchtigkeit, nicht betauend	%	0 - 90	0 - 90
Ermittelte Werte gemäß EN 60335-2-72
Geräuschemission
Schalldruckpegel L_pA	dB(A)	70 70
Unsicherheit K_pA	dB(A)	3	3
Schallleistungspegel L_WA + Unsicherheit K_WA	dB(A)	90 90
Gerätevibrationen
Hand-Arm Vibrationswert	m/s^2	0,7	0,7
Sitz	m/s^2	0,5	0,5
Unsicherheit K	m/s^2	0,1	0,1
Maße und Gewichte
Länge x Breite x Höhe	mm	2082x1250x1450	2082x1250x1450
Wenderadius rechts	mm 1350	1350
Wenderadius links mm 1350 1350
Leergewicht (ohne/mit Batterie)	kg	750/1200	750/1200
Zulässiges Gesamtgewicht	kg	1620	1620
Zulässige Achslast vorne	kg	797 797
Zulässige Achslast hinten	kg	823 823
Technische Änderungen vorbehalten!

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Technische gegevens ..... NL 11

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Relevante EU-direktiver

Alfred-Kärcher-Straße 28-40

Funktion. . . . . . . . . . . . . . . . . . . . SV 3

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Tillämpade harmoniserade normer

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

9 Indikator vožnje unatrag

10 Brojač sati rada

Prije prve uporabe

Aktiviranje i otpuštanje parkirne kočnice

→ Otpustite parkirnu kočnicu pritišćući pritom kočnu papučicu.

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Kasutuselevött. . . . . . . . . . . ET 5

Üldmärkusi.... ET 5

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40
