Bosch Power Tools1 609 92A 552 | (13.03.2020)4 | Deutsch Deutsch Sicherheitshinweise Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen kön- nen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. u Lassen Sie Personen den Klebestift nicht benutzen, die mit diesem nicht vertraut sind oder die Anweisungen nicht gelesen haben. u Dieser Klebestift und diese Lade- schale sind nicht vorgesehen für die Benutzung durch Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder man- gelnder Erfahrung und Wissen. Die- ser Klebestift und diese Ladeschale kann von Kindern ab 8Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder man- gelnder Erfahrung und Wissen be- nutzt werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder von dieser im sicheren Umgang mit dem Klebestift und der Ladeschale eingewiesen wurden und die damit verbundenen Gefahren verstehen. Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen. u Beaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder nicht mit dem Klebestift oder der Lade- schale spielen. u Die Reinigung und Wartung des Kle- bestifts oder der Ladeschale durch 1 609 92A 552 | (13.03.2020)Bosch Power ToolsDeutsch | 5 Kinder darf nicht ohne Aufsicht er- folgen. u Überprüfen Sie vor jeder Benutzung Klebestift, Lade- schale, Kabel und Stecker. Benutzen Sie den Klebestift und die Ladeschale nicht, sofern Sie Schäden feststel- len. Öffnen Sie den Klebestift oder die Ladeschale nicht selbst und lassen Sie sie nur von qualifiziertem Fach- personal und nur mit Original-Ersatzteilen reparieren. Beschädigte Klebestifte, Ladeschalen, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages. u Lassen Sie den eingeschalteten Klebestift nicht unbe- aufsichtigt. u Berühren Sie die heiße Düse und die Silikonkappe nicht. Es besteht Verbrennungsgefahr. u Lassen Sie Ihren Klebestift und die Ladeschale nur von qualifiziertem Fachpersonal und nur mit Original-Er- satzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Produkts erhalten bleibt. u Legen Sie den ausgeschalteten Klebestift nach Ge- brauch sicher ab und lassen Sie ihn vollständig ausküh- len, bevor Sie ihn wegpacken. Die heiße Düse kann Scha- den anrichten. u Stellen Sie sicher, dass sich die Klebsticks außerhalb der Reichweite von Kindern unter 8Jahren befinden. Bei Verschlucken der Klebesticks besteht Erstickungsge- fahr. u Belüften Sie Ihren Arbeitsplatz gut. Beim Arbeiten ent- stehende Gase und Dämpfe sind häufig gesundheitsschäd- lich. u Tragen Sie bei Arbeiten über Kopf eine Schutzbrille. u Werfen Sie Klebesticks nicht ins Feuer. u Die Akkukontakte dürfen nicht kurzgeschlossen wer- den. Sicherheitshinweise für Ladegeräte Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. u Laden Sie nur NiMH-Akkus. Die Akkuspannung muss zur Akku-Ladespannung des Ladegerätes passen. Ansons- ten besteht Brand- und Explosionsgefahr. u Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. u Betreiben Sie das Ladegerät nicht auf leicht brennba- rem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftreten- den Erwärmung des Ladegerätes besteht Brandgefahr. u Laden Sie keine heißen Akkus auf. Bosch Power Tools1 609 92A 552 | (13.03.2020)6 | Deutsch Produkt und Leistungsbeschreibung Bestimmungsgemäßer Gebrauch Der Klebestift ist bestimmt zum lösungsmittelfreien Verkleben beispielsweise von Papier, Pappe, Kork, Holz, Leder, Textili- en, Schaumstoff, Kunststoff (außer PE, PP, PTFE, Styropor® und Weich-PVC), Keramik, Porzellan, Glas und Stein. Er ist geeignet zum Kleben, Reparieren, Dekorieren und Mo- dellieren. Der Klebestift ist nicht geeignet zum Verkleben von Gegen- ständen, die Temperaturen von 50°C und höher ausgesetzt werden können. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Klebestifts auf der Grafikseite. (1) Düse (2) Silikonkappe (3) Klebestick

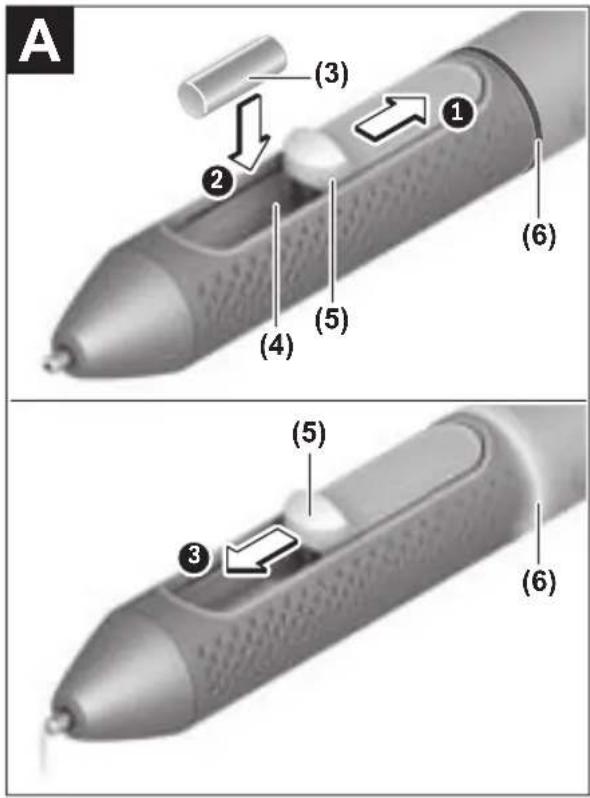

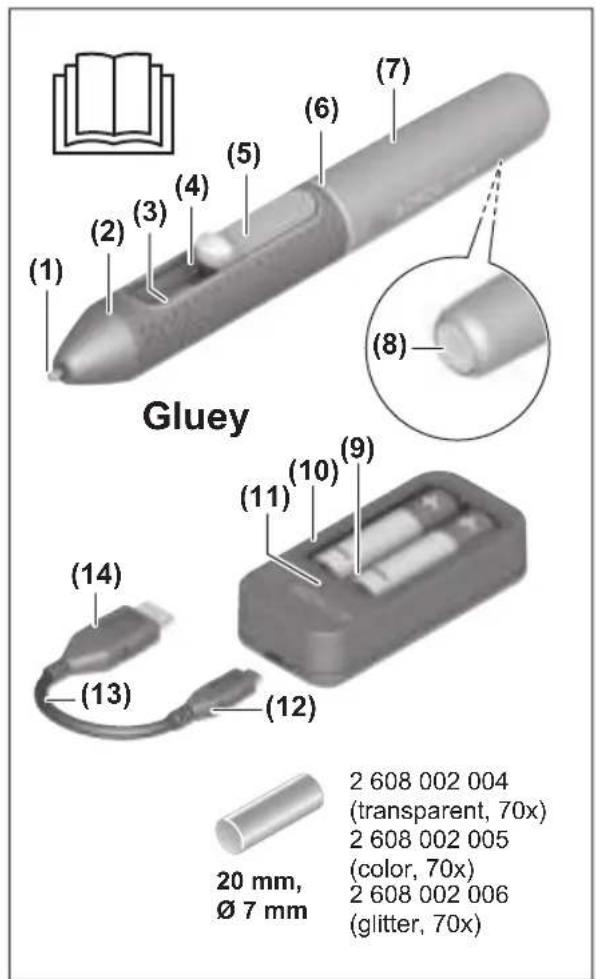

(4) Klebestickfach (5) Schieber für Klebestick (6) Leuchtring (7) Akkufachkappe (8) Ein-Aus-Taste (9) Akkus (NiMH)

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Akku-KlebestiftGluey Sachnummer 3603BA21.. Aufheizzeit ca.s60 Klebetemperatur ca.°C150 Durchmesser Klebestickmm7 Länge Klebestickmm20 max. Lagertemperatur Kle- bestick °C25 Akkus (NiMH)2×1,2V HR6 (AA) Betriebsdauer pro Akku-La- dung (2100mAh) bis zu

60Klebesticks Gewicht entsprechend EPTA-Procedure01:2014 kg0,12 Akku (NiMH) Nennspannung pro ZelleV1,2 KapazitätmAh2100 1 609 92A 552 | (13.03.2020)Bosch Power ToolsDeutsch | 7 Akku-KlebestiftGluey Anzahl der Akkuzellen2 A)abhängig von der Anwendung LadeschaleBosch USBCharger Sachnummer 1600A015M4 EingangsspannungV=5 Akku-LadespannungV=2,8 LadestrommA280 zulässiger Ladetemperatur- bereich °C+5…+40 Ladezeit (bei Akkukapazität 2100mAh) ca.

Gewicht entsprechend EPTA-Procedure01:2014 kg0,04 Die Leistung der Ladeschale ist abhängig von den Eigenschaften der Stromquelle. Montage Akkus laden Entnehmen Sie die Akkus zum Aufladen aus dem Klebestift. Schrauben Sie dazu die Akkufachkappe(7) ab. Legen Sie die Akkus in die Ladeschale(10) ein. Achten Sie da- bei auf die richtige Polung entsprechend der Darstellung auf der Innenseite der Ladeschale. Die Energieversorgung der Ladeschale erfolgt über einen ge- eigneten USB-Anschluss. Verbinden Sie den Micro-USB-Stecker(12) des Ladeka- bels(13) mit der Ladeschale(10) und den USB-Ladeste- cker(14) mit einem USB-Anschluss eines PC, eines mobilen Computers oder einer PowerBank. Während des Ladevorgangs blinkt die LED(11). Ist der Lade- vorgang abgeschlossen, leuchtet die LED(11) dauerhaft. Trennen Sie die Ladeschale von der Stromquelle und entneh- men Sie die Akkus aus der Ladeschale. Lesen und beachten Sie die Betriebsanleitung der USB-Strom- quelle in Bezug auf die Kenndaten der Ladeschale, um Schä- den an der Stromquelle zu vermeiden. Treten Unregelmäßig- keiten am Gerät mit der Stromquelle auf, dann trennen Sie die Ladeschale von der Stromquelle. Akkus einsetzen Für den Betrieb des Klebestifts wird die Verwendung von NiMH-Akkus empfohlen. u Verwenden Sie keine Lithium-Ionen-Akkus oder -Batte- rien. Es besteht Explosionsgefahr. Schrauben Sie die Akkufachkappe(7) ab und setzen Sie die Akkus ein. Achten Sie dabei auf die richtige Polung entspre- chend der Darstellung auf der Innenseite des Akkufachs. Blinkt der Leuchtring(6) in schnellem Takt, sind die Akkus schwach. Laden Sie die Akkus auf. Ersetzen Sie immer alle Akkus gleichzeitig. Verwenden Sie nur Akkus eines Herstellers und mit gleicher Kapazität. Bosch Power Tools1 609 92A 552 | (13.03.2020)8 | Deutsch u Nehmen Sie die Akkus aus dem Klebestift, wenn Sie ihn längere Zeit nicht benutzen. Die Akkus können bei länge- rer Lagerung korrodieren und sich selbst entladen. Betrieb Inbetriebnahme Ein-/Ausschalten Drücken Sie zum Einschalten des Klebestifts so lange die Ein- Aus-Taste (8), bis der Leuchtring (6) zu blinken beginnt. Während des Aufheizens blinkt der Leuchtring (6) in langsa- mem Takt. Leuchtet er dauerhaft, ist der Klebestift betriebs- bereit. Drücken Sie zum Ausschalten des Klebestifts die Ein-Aus- Taste (8) so lange, bis der Leuchtring erlischt. Hinweis: Der Klebestift schaltet sich nach einigenMinuten au- tomatisch ab, um Energie zu sparen. u Legen Sie den ausgeschalteten Klebestift nach Ge- brauch sicher ab und lassen Sie ihn vollständig ausküh- len, bevor Sie ihn wegpacken. Die heiße Düse kann Scha- den anrichten. Arbeitshinweise u Schützen Sie Personen und Tiere vor dem heißen Kleb- stoff und der Düsenspitze. Klebstoff und Düsenspitze werden 150°C heiß, es besteht Verbrennungsgefahr. Wenn heißer Klebstoff die Haut berührt, halten Sie die be- troffene Stelle sofort einige Minuten unter einen kalten Wasserstrahl. Versuchen Sie nicht, den heißen Klebstoff von der Haut zu entfernen. Verwenden Sie nur Klebstoffe, die vom Hersteller des Klebe- stifts empfohlen werden. Verwenden Sie nur Niedrigtemperatur-Klebesticks (110– 150°C Schmelztemperatur). Verwenden Sie keine Klebe- sticks, welche für höhere Klebetemperaturen (170–200°C) geeignet sind. Klebeverbindungen können sich unter Einwirkung von Feuch- tigkeit lösen. Klebevorbereitung Die Klebestellen müssen sauber, trocken und fettfrei sein. Die zu verklebenden Materialien sowie der Untergrund, auf dem gearbeitet wird, dürfen nicht leicht entzünd- oder brenn- bar sein. Testen Sie hitzeempfindliche Materialien vorher an einem Pro- be-Werkstück auf Eignung. Die Umgebungstemperatur und die zu klebenden Werkstücke dürfen nicht kälter als +5°C und nicht wärmer als +50°C sein. Materialien, die den Klebstoff schnell abkühlen, sollten mit ei- nem Heißluftgebläse vorgewärmt werden. Kleben (sieheBildA) Zum Öffnen des Klebestickfachs drücken Sie den Schieber(5) in Richtung➊. Legen Sie den zum Material passenden Klebe- stick(3) in das Klebestickfach(4) ein ➋. Schalten Sie den Klebestift ein und lassen Sie ihn aufheizen. Der Leuchtring (6) blinkt in langsamem Takt. 1 609 92A 552 | (13.03.2020)Bosch Power ToolsDeutsch | 9 Sobald der Leuchtring(6) dauerhaft leuchtet, ist der Klebe- stift betriebsbereit. Bewegen Sie den Schieber(5) mit mäßigem Druck in Rich- tung➌, um Klebstoff zu fördern. Stößt der Schieber am vor- deren Ende an, ist der Klebestick(3) verbraucht. Setzen Sie einen neuen Klebestick ein. Tragen Sie den Klebstoff einseitig auf (siehe „Anwendungs- tipps“, Seite9). Pressen Sie die zu verklebenden Materialien nach dem Auftra- gen des Klebstoffs sofort für etwa 10 bis 30s zusammen. Ein Korrigieren der Klebestelle ist jetzt noch möglich. Nach ca.2min Abkühlzeit ist die Klebestelle belastbar. u Achten Sie darauf, nicht in Kontakt mit dem heißen Klebstoff zu kommen. Verwenden Sie zum Zusammen- pressen durchlässiger Materialien eine Silikonunterlage. Anwendungstipps Material/WerkstückEmpfehlung großflächige, lange Werk- stücke Klebstoff punktförmig auftra- gen flexible Materialien (z.B. Tex- tilien) Klebstoff linienförmig auftra- gen Hinweis: Wird ein neuer Klebestick eingelegt, drückt dieser zuerst den Rest des vorherigen Klebesticks heraus, bevor die neue Farbe bzw. das neue Material austritt. Beachten Sie beim Wechsel von Farbe bzw. Material des Klebesticks diesen Umstand. u Verwenden Sie keine brennbaren Lösungsmittel zum Reinigen der Klebestellen. Lösungsmittelreste können sich durch den heißen Kleber entzünden oder schädliche Dämpfe entwickeln. Klebstoff-Rückstände auf der Kleidung lassen sich nicht wie- der entfernen. Die Klebestellen sind lackierbar. Fehler – Ursachen und Abhilfe ProblemUrsacheAbhilfe Klebestift funk- tioniert nicht. Zink-Kohle-Batterien (R6) verwendet. NiMH-Akkus (HR6) einsetzen. kurze Betriebs- dauer des Klebe- stifts Alkali-Mangan-Batte- rien (LR6) verwen- det. NiMH-Akkus (HR6) einsetzen. Klebestick-Vor- schub ist schwer- gängig. Klebestift nicht fertig aufgeheizt. Düse für 60s durchheizen lassen. zu schneller Vor- schub Akkus schwachAkkus laden Schmelztemperatur des Klebesticks zu hoch Empfohlene Origi- nal- Klebesticks ver- wenden. Klebstoff läuft nach hinten in den Klebestift. Klebestick-Durch- messer zu klein. Empfohlene Origi- nal- Klebesticks ver- wenden. Bosch Power Tools1 609 92A 552 | (13.03.2020)10 | Deutsch ProblemUrsacheAbhilfe Am Ende des Kle- berauftrags ent- stehen beim Ab- heben des Klebe- stifts von der Kle- bestelle „Fäden“. Vorschub beim Been- den des Kleberauf- trags noch betätigt. Kurz vor Ende des Kleberauftrags Vor- schub einstellen. Austrittsdüse nicht abgestreift. Am Ende des Klebe- rauftrags die Düse am Werkstück ab- streifen. Wartung und Service Wartung und Reinigung u Achtung! Schalten Sie den Klebestift vor Wartungs- und Reinigungsarbeiten aus. u Halten Sie den Klebestift sauber, um gut und sicher zu arbeiten. Nachdem der Klebstoff fest geworden ist, können Sie ihn mit einem stumpfen Gegenstand entfernen. Verwenden Sie zur Reinigung keine Lösungsmittel. Die Klebestellen lassen sich bei Bedarf durch Erhitzen wieder lösen. Achten Sie besonders darauf, den Schieber(5) und seine Führung sauber zu halten. Entfernen Sie Klebstoffreste nach dem Erkalten mit einem stumpfen Gegenstand. Entfernen Sie einen eingesetzten Klebestick(3) nicht nach hinten aus dem Klebestift. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bit- te unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.de können Sie online Ersatzteile bestel- len oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: kundenberatung.ew@de.bosch.com Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestel- len. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com 1 609 92A 552 | (13.03.2020)Bosch Power ToolsEnglish | 11 Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Entsorgung Klebestifte, Ladeschalen, Akkus, Zubehör, Ver- packungen und Klebstoffreste sollen einer um- weltgerechten Wiederverwertung zugeführt werden. Werfen Sie Klebestift, Ladeschale und Akkus/ Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden. English Safety Instructions Read all the safety information and instruc- tions. Failure to observe the safety information and follow instructions may result in electric shock, fire and/or serious injury. Save all warnings and instructions for future reference. u Do not allow persons unfamiliar with the glue pen or the instructions to operate the glue pen. u This glue pen and charging station are not intended for use by children and persons with physical, sensory or mental limitations or a lack of ex- perience or knowledge. This glue pen and this charging station can be used by children aged eight or older and by persons who have physical, sensory or mental limita- tions or a lack of experience or knowledge if a person responsible Bosch Power Tools1 609 92A 552 | (13.03.2020)12 | English for their safety supervises them or has instructed them in the safe op- eration of the glue pen and char- ging station and they understand the associated dangers. Otherwise, there is a danger of operating errors and injuries. u Supervise children. This will ensure that children do not play with the glue pen or the charging station. u Children must not be allowed to clean and perform maintenance on the glue pen or the charging station without supervision. u Always check the glue pen, charging station, cable and plug before use. Do not use the glue pen or charging station if you discover any damage. Do not open the glue pen or charging station yourself, and have it ser- viced only by a qualified repair person using only ori- ginal replacement parts. Damaged glue pens, charging stations, cables and plugs increase the risk of electric shock. u Do not leave the glue pen unattended while it is switched on. u Do not touch the hot nozzle or the silicone cap. There is a risk of burns. u Have your glue pen and charging station serviced only by a qualified repair person using only original replace- ment parts. This will ensure that the safety of the product is maintained. u Place the glue pen down in a safe place after use and let it cool down completely before packing it away. The hot nozzle can cause damage. u Keep the glue stick out of reach of children under 8years old. Swallowing the glue stick poses a choking haz- ard. u Keep your work area well-ventilated. The gas and steam produced during work are often harmful to one's health. u Wear protective glasses while working overhead. u Do not throw the glue stick into fire. u The battery contacts must not be short-circuited. Safety Instructions for Chargers Do not expose the charger to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. 1 609 92A 552 | (13.03.2020)Bosch Power ToolsEnglish | 13 u Charge only NiMH batteries. The battery voltage must match the battery charging voltage of the charger. Oth- erwise there is a danger of fire and explosion. u Keep the charger clean. Dirt poses a risk of electric shock.u Do not operate the charger on an easily ignited surface (e.g. paper, textiles, etc.) or in a flammable environ- ment. There is a risk of fire due to the charger heating up during operation. u Do not charge hot batteries. Product Description and Specifications Intended Use The glue pen is intended for solvent-free gluing of, for ex- ample, paper, cardboard, cork, wood, leather, textiles, foam materials, plastic (except PE, PP, PTFE, Styrofoam® and plas- ticised PVC), ceramics, porcelain, glass and stone. It is suitable for sticking, repairing, decorating and making models. The glue pen is not suitable for gluing objects which can be ex- posed to temperatures of 50°C and above. Product Features The numbering of the product features refers to the diagram of the glue pen on the graphics page. (1) Nozzle (2) Silicone cap (3) Glue stick
