WR 3M28 DE Festtemperatur einstellen und speichern GB Setandsavexedtemperature

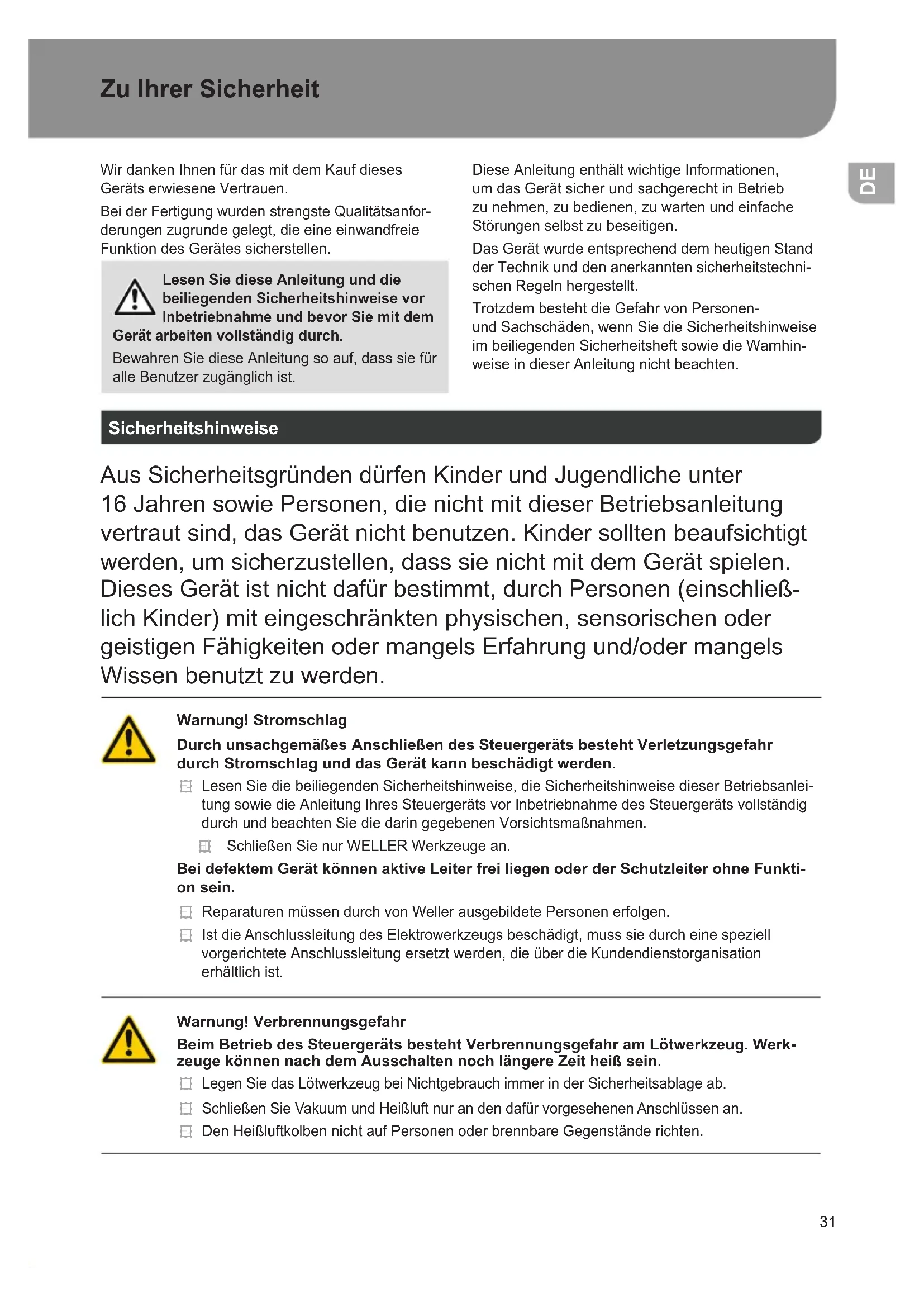

Zu Ihrer Sicherheit Wir danken Ihnen für das mit dem Kauf dieses Geräts erwiesene Vertrauen. Bei der Fertigung wurden strengste Qualitätsanfor- derungen zugrunde gelegt, die eine einwandfreie Funktion des Gerätes sicherstellen. Lesen Sie diese Anleitung und die beiliegenden Sicherheitshinweise vor Inbetriebnahme und bevor Sie mit dem Gerät arbeiten vollständig durch. Bewahren Sie diese Anleitung so auf, dass sie für alle Benutzer zugänglich ist. Diese Anleitung enthält wichtige Informationen, um das Gerät sicher und sachgerecht in Betrieb zu nehmen, zu bedienen, zu warten und einfache Störungen selbst zu beseitigen. Das Gerät wurde entsprechend dem heutigen Stand der Technik und den anerkannten sicherheitstechni- schen Regeln hergestellt. Trotzdem besteht die Gefahr von Personen- und Sachschäden, wenn Sie die Sicherheitshinweise im beiliegenden Sicherheitsheft sowie die Warnhin- weise in dieser Anleitung nicht beachten. Sicherheitshinweise Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Betriebsanleitung vertraut sind, das Gerät nicht benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließ- lichKinder)miteingeschränktenphysischen,sensorischenoder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden. Warnung! Stromschlag Durch unsachgemäßes Anschließen des Steuergeräts besteht Verletzungsgefahr durch Stromschlag und das Gerät kann beschädigt werden. Lesen Sie die beiliegenden Sicherheitshinweise, die Sicherheitshinweise dieser Betriebsanlei- tung sowie die Anleitung Ihres Steuergeräts vor Inbetriebnahme des Steuergeräts vollständig durch und beachten Sie die darin gegebenen Vorsichtsmaßnahmen. Schließen Sie nur WELLER Werkzeuge an. Bei defektem Gerät können aktive Leiter frei liegen oder der Schutzleiter ohne Funkti- on sein. Reparaturen müssen durch von Weller ausgebildete Personen erfolgen. Ist die Anschlussleitung des Elektrowerkzeugs beschädigt, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über die Kundendienstorganisation erhältlich ist. Warnung! Verbrennungsgefahr Beim Betrieb des Steuergeräts besteht Verbrennungsgefahr am Lötwerkzeug. Werk- zeuge können nach dem Ausschalten noch längere Zeit heiß sein. Legen Sie das Lötwerkzeug bei Nichtgebrauch immer in der Sicherheitsablage ab. Schließen Sie Vakuum und Heißluft nur an den dafür vorgesehenen Anschlüssen an. Den Heißluftkolben nicht auf Personen oder brennbare Gegenstände richten. DE32 Warnung! Brand- und Explosionsgefahr! Brandgefahr durch heiße Werkzeuge Legen Sie das Lötwerkzeug bei Nichtgebrauch immer in der Sicherheitsablage ab. Den Heißluftkolben nicht auf Personen oder brennbare Gegenstände richten. Halten Sie explosive und brennbare Gegenstände fern. Gerät nicht bedecken. Warnung! Verletzungsgefahr Beim Transport können das Gerät oder Teile herabfallen. Bestimmungsgemäße Verwendung Versorgungseinheit für WELLER Lötwerkzeuge. Verwenden Sie die Reparaturstation ausschließ- lich gemäß dem in der Betriebsanleitung angege- benen Zweck zum Löten und Entlöten unter den hier angegebenen Bedingungen. Brennbare Gase und Flüssigkeiten dürfen nicht abgesaugt werden. Das Gerät darf nur mit korrekt ein- gesetzen und dafür vorgesehenen Filterkartuschen betrieben werden. Ersetzen Sie volle Filterkartuschen. Gerät nur in Innenräumen verwenden. Vor Feuch- tigkeit und direkter Sonneneinstrahlung schützen. Der bestimmungsgemäße Gebrauch schließt auch ein, dass Sie diese Anleitung beachten, Sie alle weiteren Begleitunterlagen beachten, Sie die nationalen Unfallverhütungsvorschriften am Einsatzort beachten. Für eigenmächtig vorgenommene Veränderun- gen am Gerät wird vom Hersteller keine Haftung übernommen. Benutzergruppen Aufgrund unterschiedlich hoher Risiken und Gefahrenpotentiale dürfen einige Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden. Arbeitsschritt Benutzergruppen Vorgabe der Lötparameter Fachpersonal mit technischer Ausbildung Auswechseln von elektrischen Ersatzteilen Elektrofachkraft Vorgabe von Wartungsintervallen Sicherheitsfachkraft Bedienen Filterwechsel Laien Bedienen Filterwechsel Auswechseln von elektrischen Ersatzteilen Technische Auszubildende unter Anleitung und Auf- sicht einer ausgebildeten Fachkraft Zu Ihrer Sicherheit DE33 Gerät in Betrieb nehmen Achtung! Beachten Sie die jeweiligen Betriebsanleitungen der angeschlossenen Geräte. Nehmen Sie das Gerät wie im Kapitel „Inbetrieb- nahme“ beschrieben in Betrieb. Überprüfen Sie, ob die Netzspannung mitderAngabeaufdemTypenschild übereinstimmt. Gerät nur ausgeschaltet an die Steckdose an- schließen. Nach dem Einschalten des Gerätes führt der Mikroprozessor einen Selbsttest durch, in dem alle Segmente kurzzeitig in Betrieb sind. Löten und Entlöten Führen Sie die Lötarbeiten gemäß der Betriebs- anleitung Ihres angeschlossenen Lötwerkzeuges durch. Behandlung der Lötspitzen Benetzen Sie beim ersten Aufheizen die selektive und verzinnbare Lötspitze mit Lot. Dies entfernt lagerbedingteOxydschichtenundUnreinheiten der Lötspitze. Achten Sie bei Lötpausen und vor dem Ablegen des Lötkolbens darauf, dass die Lötspitze gut verzinnt ist. Verwenden Sie keine zu aggressiven Flussmittel. Achten Sie immer auf den ordnungsgemäßen Sitz der Lötspitzen. Wählen Sie die Arbeitstemperatur so niedrig wie möglich. Wählen Sie die für die Anwendung größtmögliche Lötspitzenform Daumenregel: ca. so groß wie das Lötpad. SorgenSiefüreinengroßächigenWärmeüber- gang zwischen Lötspitze und Lötstelle, indem Sie die Lötspitze gut verzinnen. Schalten Sie bei längeren Arbeitspausen das LötsystemausoderverwendenSiedieWeller Funktion zur Temperaturabsenkung bei Nichtgebrauch. Benetzen Sie die Spitze mit Lot, bevor Sie den Lötkolben für längere Zeit ablegen. Geben Sie das Lot direkt auf die Lötstelle, nicht auf die Lötspitze. Wechseln Sie die Lötspitzen mit dem dazugehöri- gen Werkzeug. Üben Sie keine mechanische Kraft auf die Lötspitze aus. Hinweis Die Steuergeräte wurden für eine mittlere Lötspitzengröße justiert. Abweichungen durch Spitzenwechsel oder der Verwendung von anderen Spitzenformen können entstehen. Überlastabschaltung Um die Überlastung der Station zu vermeiden wird bei Überlast die Leistung automatisch reduziert. Zu Ihrer Sicherheit DE34 Potentialausgleich

Durch unterschiedliche Schaltung der 3,5 mm Schaltklinkenbuchse sind 4 Varianten möglich: a Hart geerdet Ohne Stecker (Auslieferungszustand). b Potentialausgleich Mit Stecker, Ausgleichsleitung am Mittelkontakt. c Potentialfrei Mit Stecker d Weich geerdet Mit Stecker und eingelötetem Wider- stand. Erdung über den gewählten Widerstand Firmware update durchführen (WR 3M) Hinweis Das Steuergerät ist mit einer Mini USB-Schnittstelle ausgerüstet. Zur Nutzung der USB-Schnittstelle steht Ihnen eine Weller-Software zur Verfügung mit der Sie ein Software Update („Firmware Updater“) an Ihrem Steuergerät durchführen können. Pege und Wartung Warnung! <Vor allen Arbeiten am Gerät Stecker aus der Steckdose ziehen. Warnung! Nur original WELLER-Ersatzteile verwenden. Warnung! Verbrennungsgefahr Lötspitzenwechsel nur in kaltem Zustand Saugdüsenwechsel und Reinigung nur in heißem Zustand mit passendem Werkzeug Heißluftdüsenwechsel nur mit passendem Werkzeug Zinnsammelbehälter nur in kaltem Zustand reinigen oder wechseln Bedienpanel mit geeignetem Reinigungstuch bei Verunreinigung reinigen. Filterwechsel Filter für Vakuum regelmäßig auf Verschmutzung kontrollieren und gegebenenfalls erneuern. Warnung! Zerstörung der Vakuumpumpe durch Arbeiten ohne Filter. Kontrollieren Sie bevor Sie mit Lötarbeiten beginnen,obeinHauptltereingelegtist! Verschmutzte Filter müssen als Sondermüll behandelt werden. Entsorgen Sie ausgetauschte Geräteteile, Fil- ter oder alte Geräte gemäß den Vorschriften Ihres Landes. Tragen Sie geeignete Schutzausrüstung. Zu Ihrer Sicherheit DE35 Standby Temperatur (STANDBY) Menüaufruf - 1 - Nach Aktivierung der Setback Funktion oder bei Betätigung der ECO-Taste (WR 2) wird automatisch auf dieStandby-Temperaturabgesenkt.DieIsttemperaturwirdblinkendangezeigt.<ImDisplayerscheint „STANDBY“. Setback Zeit (SETBACK) Menüaufruf - 1 - Bei Nichtgebrauch des Lötwerkzeugs wird die Temperatur nach Ablauf der eingestellten Setback ZeitaufStandbyTemperaturabgesenkt. ImDisplayerscheint„SETBACK“. Drücken der Tasten „UP / DOWN“ oder ECO (WR 2)beendetdiesenStandbyZustand. Werkzeugabhängig deaktiviert der Fingerschalter oderdieSchaltablagedenStandby-Zustand. Option Beschreibung 0 min Deaktiviert (Werkseinstellung) ON Mit Schaltablage wird nach dem Ablegen des Lötkolbens sofort auf Standby-Temperaturheruntergere- gelt 1-999 min Setback Zeit Individuell einstellbar AUTO-OFF Zeit (Automatische Abschaltzeit) Menüaufruf - 1 - Bei Nichtgebrauch des Lötwerkzeugs wird nach Ablauf der AUTO-OFF Zeit das Lötwerkzeuges abgeschaltet. Die Isttemperatur wird blinkend angezeigt und dientalsRestwärmeanzeige.ImDisplayerscheint „OFF“. Unterhalb von 50 °C (122 °F) erscheint ein blinkender Strich Option Beschreibung 0 min Deaktiviert (Werkseinstellung) 1-999 min AUTO-OFF Zeit, individuell einstell- bar. Temperatur-Offset (Offset) Menüaufruf - 1 - Die tatsächliche Lötspitzentemperatur kann durch Eingabe eines Temperatur-Offsets um ± 40 °C (± 72 °F) angepasst werden. Temperaturfenster (WINDOW) Menüaufruf - 1 - Ausgehend von einer eingestellten, verriegelten Temperatur kann mit Hilfe der WINDOW-Funktion ein Temperaturfenster von ± 1-99 °C (±1-180 °F) eingestellt werden. Um die WINDOW-Funktion nutzen zu können, muss die Reparaturstation im verriegelten Zustand sein. Temperatureinheiten (°C/°F) Menüaufruf - 1 - Option Beschreibung ° C Celsius ° F Fahrenheit Parametermenü DE36

Parametermenü Max. Heißluftdauer (HAP On) Menüaufruf - 1 - Die Einschaltzeit für den Heißluftstrom des HAP 200 kann in 1er-Schritten von 0 bis 60 s begrenzt werden. Die eingestellte Zeit ist dann für alle 3 Kanäle gleich. Werkseinstellung ist s („OFF“), d.h. der Luftstrom wird aktiviert, solange der Taster am Heißluftkol- ben oder der optionale Fußschalter gedrückt ist. Option Beschreibung OFF Keine Dauer deniert(Werkseinstellung) 1-60 s Individuell einstellbar Vakuum Vorlauf (VAC On) Menüaufruf - 1 - Um ein vorzeitiges Starten der Pumpe zu ver- hindernoderumeinedenierteVorwärmzeitder Lötstelle zu gewährleisten, kann eine Einschaltver- zögerung eingestellt werden. Option Beschreibung 0 sec OFF: Vakuum Vorlauf Funktion ist ausgeschaltet (Werkseinstellung)

1- 9 sec ON: Vakuum Vorlauf Zeit, individuell

einstellbar Vakuum Nachlauf (VAC Off) Menüaufruf - 1 - Um das Verstopfen des Entlötkolbens zu verhin- dern, kann eine Vakuum Nachlauf-Zeit eingestellt werden. (Werkseinstellung 2 s) Option Beschreibung 0 sec OFF: Vakuum Nachlauf Funktion ist ausgeschaltet (Werkseinstellung)

1- 5 sec ON: Vakuum Nachlauf Zeit, individuell

einstellbar Verriegelungsfunktion Menüaufruf - 1 - Nach Einschalten der Verriegelung sind an der Lötstation nur noch folgende Tasten bedienbar:

WR 2:┌1┐,┌1·2┐,┌2┐,ECO,AIR

WR 3M:┌1┐,┌2┐,┌3┐┌1·2·3┐,PickUp,AIR Alle anderen Einstellungen können bis zur Entrie- gelung nicht mehr verstellt werden. Hinweis Soll es wirklich nur einen Temperaturwert zur Auswahl geben, müssen die Bedien-Tasten (Fest- temperatur- Tasten) auf den gleichen Temperatur- wert eingestellt werden. Lötstation verriegeln Menüpunktauswählen.ImDisplaywird„OFF“ angezeigt.DasSchlüsselsymbolblinkt. Den gewünschten dreistelligen Verriegelungscode (zwischen 001-999) mit der Taste UP / DOWN einstellen. WR 2:Taste┌2┐5Sekundenlangdrücken. WR 3M:Taste┌3┐5Sekundenlangdrücken. Der Code wird gespeichert. DasSchlüsselsymbolwirdangezeigt. Lötstation entriegeln

1. Menüpunktauswählen.ImDisplaywird„ON“

2. Den dreistelligen Verriegelungscode mittels UP /

DOWN-Tasten einstellen.

3. WR 2: Taste┌2┐drücken.

WR 3M:Taste┌3┐drücken.

4. Die Station ist nun entriegelt. Die Anzeige wech-

selt in das Hauptmenü. Code vergessen? Wenden Sie sich bitte an unseren Kunden Service: technical-service@weller-tools.com37

Parametermenü Manometerschwelle (LEVEL) Menüaufruf - 2 - Mit dieser Funktion kann das Wartungsintervall desEntlötwerkzeugsdeniertwerden.Hierbeiwird der Wert in mbar festgelegt, bei dem das elektri- scheManometerbeiverschmutztemSaugsystem eine Warnmeldung auslöst (LED der Vakuumpum- pe wechselt von grün auf rot). Der eingestellte Wert hängt von den verwendeten Saugdüsen ab. Einstellbar -400 mbar bis -800 mbar Werkseinstellung -600 mbar

1. System(SpitzenundFilter)müssenfreisein.

2. Menüpunkt „Manometerschwelle“ im Menü

3. „Manometerschwelle“ -Druckwert mit Taste UP

oder DOWN einstellen. Die LED Regelkontrolle schaltet von rot auf grün hin und her. Mit Taste UP den Unterdruck um 50 bis 80 mbar erhöhen, den Vakuumschlauch zusammendrücken und kontrollieren ob die Kontrollleuchte von grün auf rot schaltet. Stationskennung (Remote ID) Menüaufruf - 2 - WR 3M Jeder Station kann eine Stationskennung (Remote ID) zugeordnet werden, um diese eindeutig über dieUSB-Schnittstelleidentizierenzukönnen. Option Beschreibung 0-999 Individuell einstellbar Kalibrierung (Factory Calibration Check FCC) Menüaufruf - 2 - Mit der FCC-Funktion können Sie die Temperatur- genauigkeit der Reparaturstation überprüfen und eventuelle Abweichungen ausgleichen. Hierfür muss die Lötspitzentemperatur mit einem externen Temperaturmessgerät und einer dem Lötwerkzeug zugeordneten Temperaturmessspitze gemessen werden. Vor der Kalibrierung muss der entspre- chende Kanal angewählt werden.

1. Temperaturfühler (0,5 mm) des externen Tem-

peraturmessgeräts in die Temperaturmessspitze einführen.

2. Menüpunkt FCC im Menü 2 auswählen.

3. a) Taste DOWN drücken. -> Kalibrierpunkt 100

°C / 210 °F wird ausgewählt. b) Taste UP drücken. -> Kalibrierpunkt 450 °C / 840 °F wird ausgewählt. Die Lötspitze wird nun aufgeheizt. Regelkontrol- le blinkt, sobald die Temperatur konstant ist.

4. Angezeigte Temperaturen des Messgerätes mit

derAnzeigeimDisplayvergleichen.

5. WR 2: DrückenderTaste┌1·2┐(Set),umden

veränderten Wert zu bestätigen. WR 3M: DrückenderTaste┌1·2·3┐(Set),um den veränderten Wert zu bestätigen. Die Temperaturabweichung ist nun auf 0 zurückgesetzt. Die Kalibrierung bei 100 °C / 210 °F / 450 °C / 840 °F ist nun abgeschlossen.

6. Mit Taste UP oder DOWN die Differenz zwi-

schen dem am externen Messgerät angezeig- ten Wert und dem an der Station angezeigten Wert an der Reparaturstation einstellen. Maximal möglicher Temperaturabgleich ± 40 °C (± 70 °F). WR 2: Taste┌2┐drücken,umdenMenüpunkt zu verlassen (EXIT). WR 3M: Taste┌3┐drücken,umdenMenü- punkt zu verlassen (EXIT).

7. WR 2: MitTaste┌2┐dasMenü2verlassen.

WR 3M: MitTaste┌3┐dasMenü2verlassen. Kalibrierung auf Werkseinstellungen zurück- setzen

1. Menüpunkt FCC im Menü 2 auswählen.

2. WR 2: Taste┌2┐gedrückthalten.

WR 3M: Taste┌3┐gedrückthalten.

3. Anschließend Tasten UP und DOWN gleichzei-

tigdrücken.ImDisplayerscheint„FSE“(Factory Setting Enabled). Die Reparaturstation ist nun wieder auf die Werkskalibrierung zurückgesetzt.38 Parametermenü Aktivierung / Deaktivierug der Spezialtaste (SP Button) Menüaufruf - 2 - WR 2 Nach Aktivierung der Spezialtaste kann mit dieser ein schneller Sprung ins Menü 1 durchgeführt wer- den. Die zuletzt angewählte Funktion wird beim Verlassen mit der Spezialtaste abgespeichert. Option Beschreibung OFF Deaktiviert (Werkseinstellung) ON Spezialtaste aktiviert Aktivierung / Deaktivierug der ECO-Taste (ECO) Menüaufruf - 2 - WR 2 Nach Aktivierung der ECO-Taste kann mit dieser derStandby-ModusfüralleKanäleerzwungen werden. Die grüne LED leuchtet und die Kanäle werdenaufdieeingestellteStandbyTemperatur geregelt. Bei Verwendung einer Schaltablage wird die Funktion bei Entnahme des Werkzeugs aus der Ablage zurückgesetzt. Option Beschreibung OFF Deaktiviert (Werkseinstellung) ON ECO-Taste aktiviert Tastenverriegelung HAP 200 (HAP LOC) Menüaufruf - 2 - WR 3M Mit dieser Funktion kann das werkseitig einge- stellte Tastenverhalten des HAP 200 Kolbens verändert werden. Der HAP 200 wird mit dem ersten Tastendruck ein- und mit einem weiteren Tastendruck ausge- schaltet. Option Beschreibung OFF Deaktiviert (Werkseinstellung) ON HAP LOC aktiviert Regelverhalten Menüaufruf - 2 - Die Funktion bestimmt das Aufheizverhalten des Lötwerkzeuges zum Erreichen der eingestellten Werkzeugtemperatur. Option Beschreibung LO Langsames Aufheizen HI Schnelles Aufheizen DE39 Zurücksetzen auf Werkseinstellungen (FSE) Menüpunkt FSE im Menü 1 auswählen. WR 2:Taste┌2┐gedrückthalten. 1Sonderfunktionsmenü „1“ öffnen (Taste UP & DOWN gleichzeitig 2sec. drücken) 2.Taste┌2┐gedrückthalten. 3.AnschließenddieTastenUPundDOWNgleichzeitigdrücken.ImDisplayerscheint„FSE“. (FactorySettingEnabled). Die Reparaturstation ist nun wieder auf die Werkseinstellungen zurückgesetzt. Zurücksetzen der Justierwerte auf die Werkseinstellungen

1. Sonderfunktionsmenü „2“ öffnen (Taste UP & DOWN gleichzeitig 4sec. drücken)

2. Menüpunkt „FCC“ anwählen.

2.Taste┌2┐gedrückthalten. 4.AnschließenddieTastenUPundDOWNgleichzeitigdrücken.ImDisplayerscheint„FSE“. (FactorySettingEnabled). Die Reparaturstation ist nun wieder auf die Werkseinstellungen zurückgesetzt. WR 3M:Taste┌3┐gedrückthalten.

1. Sonderfunktionsmenü „1“ öffnen (Taste UP & DOWN gleichzeitig 2sec. drücken)

2.Taste┌3┐drückenundgedrückthalten. 3.AnschließenddieTastenUPundDOWNgleichzeitigdrücken.ImDisplayerscheint„FSE“. (FactorySettingEnabled). Die Reparaturstation ist nun wieder auf die Werkseinstellungen zurückgesetzt. Zurücksetzen der Justierwerte auf die Werkseinstellungen

1. Sonderfunktionsmenü „2“ öffnen (Taste UP & DOWN gleichzeitig 4sec. drücken)

2. Menüpunkt „FCC“ anwählen.

2.Taste┌3┐drückenundgedrückthalten. 4.AnschließenddieTastenUPundDOWNgleichzeitigdrücken.ImDisplayerscheint„FSE“. (FactorySettingEnabled). Die Reparaturstation ist nun wieder auf die Werkseinstellungen zurückgesetzt. Technische Daten DE40 Technische Daten Reparaturstation WR 3M WR 2 Abmessungen L x B x H (mm) Abmessungen L x B x H (Inch) 273 x 235 x 102

Spannung 230 V ~ 50/60 Hz | 240/120 V ~ 50/60 Hz 120 V ~ 60 Hz | 100V ~ 50/60 Hz Leistung 400 W 300 W Schutzklasse I, Gehäuse antistatisch III, Lötwerkzeug Sicherung Überstromauslöser 230 V; 2,0 A 120 V; 4,0 A 1,6 A Temperatur (Werkzeugabhängig) °C Temperatur (Werkzeugabhängig) °F

Temperaturgenauigkeit °C Temperaturgenauigkeit °F ± 9 ± 17 Temperaturgenauigkeit Heißluft °C ± 30 Temperaturgenauigkeit Heißluft °F ± 54 Temperaturstabilität °C Temperaturstabilität °F ± 2 ± 4 Potentialausgleich Über 3,5 mm Schaltklinkenbuchse an der Geräterückseite. (Auslieferungszustand hart geerdet, Klinkenstecker nicht gesteckt) Display LCD USB-Schnittstelle Das Steuergerät ist mit einer USB-Schnittstelle für Firmware update, Parametrierung und Moni- toring ausgerüstet.

Pumpe (Aussetzbetrieb (30/30) s) Max. Unterdruck 0,7 bar Max. Fördermenge 18 l/min Heißluft max. 15 l/min Zusätzliche Vakuumpumpe Max. Unterdruck 0,5 bar Max. Fördermenge 1,7 l/min
