AFG 100 - Luftrenser Kärcher - Gratis brugsanvisning og manual

Produkttype	Luftrenser
Mærke	Kärcher
Model	AFG 100
Dimensioner (H × Ø fod)	1120 × 320 mm
Vægt	13 kg
Strømforsyning	110-240 V ~ 50/60 Hz
Nominel effekt	< 60 W
Strømforbrug i standby	< 0,5 W
Lydniveau	37 - 65 dB(A)
Filterteknologi	3-trins filterpatron: forfilter F7, EPA E11 filter, aktivt kulfilter, plasma katalysator
Sensor	COV-sensor (flygtige organiske forbindelser)
Ventilator	5 hastigheder + automatisk tilstand
Timer	1 til 99 timer
LED-belysning	10 farver + automatisk skift, 10 lysstyrkeniveauer
Anbefalet areal	Op til 60 m²
Driftstemperatur	10 °C til 30 °C
Driftsfugtighed	20 % til 80 % RH
Vedligeholdelse	Rengør ydersiden med en blød klud; rengør/udskift forfilter hver 3-6 måneder; udskift filterpatron ca. hvert 3. år
Sikkerhed	Automatisk slukning efter 10 minutter ved inaktivitet; børnesikring (≥8 år); slukning ved fejl
Reservedele	Forfilter (ref. 6.640-869.0), 3-trins filterpatron (ref. 6.640-870.0)
Garanti	I henhold til gældende betingelser i købslandet (se Kärcher service)
Kundeservice	Kontakt det lokale Kärcher datterselskab
Certificeringer	CE (direktiv 2014/35/EU, 2014/30/EU, 2011/65/EU)

Ofte stillede spørgsmål - AFG 100 Kärcher

Hvordan installeres foden og filterpatronen på AFG 100?

Tag luftrenseren, foden, skruen og unbrakonøglen ud. Indsæt skruen i foden, og skru derefter foden fast på støtterøret med nøglen. Sæt apparatet på foden. Fjern filterpatronen fra apparatet, tag beskyttelsesfilmen og transportsikringerne af, og sæt den derefter i ved at justere de tre tappe i udsparingerne. Sørg for at styreenheden klikker korrekt på plads.

Hvordan tændes apparatet, og hvordan startes ventilatoren?

Sæt stikket i stikkontakten, og tryk på tænd/sluk-knappen. Apparatet starter med den sidste indstilling. For at starte ventilatoren skal du trykke to gange på ventilator-knappen (hvis den er slukket). Ventilatoren genoptager det sidste niveau. Tryk to gange på den samme knap for at slukke den.

Hvordan indstilles ventilatorhastigheden?

Tryk på ventilator-knappen, og brug derefter + og - knapperne til at justere niveauet fra 1 til 5. Den automatiske tilstand (AU) tilpasser hastigheden til luftkvaliteten målt af COV-sensoren. For at skifte til automatisk tilstand skal du trykke på + indtil AU vises.

Hvordan bruges den automatiske tilstand?

Vælg niveau AU ved at trykke på + indtil 'AU' vises. COV-sensoren vurderer luften i ca. 2 minutter efter start, og derefter justeres ventilatoren automatisk. Den automatiske tilstand optimerer rensningen i forhold til tilsmudsningen.

Hvordan indstilles LED-belysningens farve?

Tryk på farveknappen. Brug + og - til at vælge mellem 10 faste farver (0 til 10) eller automatiske skiftetilstande (A1 til A9). For at ændre en farve skal du holde farveknappen nede, indtil den blinker, juster med +/-, og tryk derefter igen for at bekræfte. Bemærk: farver kan kun ændres, hvis lysstyrken ikke er 0.

Hvordan programmeres timeren?

Tryk på timer-knappen for at vise den resterende tid. Brug + og - til at indstille fra 1 til 99 timer. Den resterende tid vises i hele timer; apparatet slukker automatisk ved slutningen. For at annullere skal du trykke to gange på timer-knappen for at nulstille til 0.

Hvornår og hvordan udskiftes forfilteret?

Forfilteret skal udskiftes hver 3. til 6. måned, eller når service-LED'en blinker (fejlkode E7). For at fjerne det skal du trykke på clipsene mod foden og tage det ud nedefra. Sæt det nye i nedefra, indtil det klikker på plads. Nulstil displayet efter udskiftning ved at trykke på - knappen, mens fejlkoden E7 vises.

Hvornår og hvordan udskiftes 3-trins filterpatronen?

Filterpatronen skal udskiftes ca. hvert 3. år, eller når service-LED'en lyser (fejlkode E1 for forvaring, E5 for udløb). For at udskifte den skal du tage styreenheden ud, klappe den ned, og derefter fjerne den gamle patron ved håndtaget. Sæt den nye i ved at justere tappene, og sæt styreenheden på plads igen.

Hvad gør jeg, hvis der vises en fejlkode?

Hvis service-LED'en lyser, skal du trykke to gange på service-knappen for at vise fejlkoden. Se tabellen i manualen: f.eks. E1 = udskift filterpatron snart, F2 = ventilator blokeret. Følg anvisningerne: kontroller filtrene, genstart apparatet, eller kontakt kundeservice, hvis fejlen fortsætter.

Hvilke vigtige sikkerhedsinstruktioner skal overholdes?

Tilslut kun til vekselstrøm med den angivne spænding. Dæk ikke luftindtag/-udtag. Tag stikket ud før rengøring. Må ikke anvendes i eksplosive eller fugtige omgivelser (badeværelse). Børn under 8 år og personer med nedsatte evner skal overvåges. Brug kun originale Kärcher reservedele.

BRUGSANVISNING AFG 100 Kärcher

Bistand ved feil 104

Tilbehør og reservedeler 105

Barn skal ikke leke med apparatet.

Hvis betjeningsenheten ikke har smekket helt i lås, er det ikke mulig å slå på apparatet.

Sette opp apparatet

1. Forsikre deg om at tilførselsluften (nede) og luftutløpet (oppe) ikke er forhindret.
2. Tilkoble apparatet til stikkontakten med nettkabelen.
3. Din Kärcher AFG 100 er nå klar til bruk.

Merknad

Vi anbefaler å la apparatet gå natten gjennom den første gangen, slik at rommet får en grunnrengjøring.

Igangsetting

Slå på / av apparat

Rengjør det utvendige hylsteret og foten til luftrenseren kun med en myk klut, og ikke med skurende eller etsende rengjøringsmidler som er vanlige i husholdningen.

Forfilter

Skader på apparatet!

Brug af/DDKE-kompatible resedele kan forårsage skader på apparatet.

Hvis service-LED'en blinker, henviser den til et nødvendigt skift af forfilteret.

Udskiftning af 3-trins filterpatron

Se figur 1

1 Træk betjeningsenheden opad. 2 Klap betjeningsenheden til siden. 3 Træk 3-trins filterpatronen ud ved det dertil beregnede håndtag.

Isætning af 3-trins filterpatron

1 Sæt 3-trins filterpatronen i.

• De tre afstandsholdere skal sættes i apparatets riller.
• 3-trins filterpatronen kan kun sættes i én position.

• Betjeningsenheden smækker kun helt i lås i én position.
• Hvis betjeningsenheden ikke er smækket helt i lås, er det ikke muligt at tænde for apparatet.

Udskiftning af forfilter

Se figur 2

Der er placeret to forfiltre rundt om apparatfoden.

Fjernelse af forfiltre

1 Tryk begge klipsene til forfilterne i retning mod apparatfoden. 2 Træk forfilterne nedad.

Sæt forfilteret i

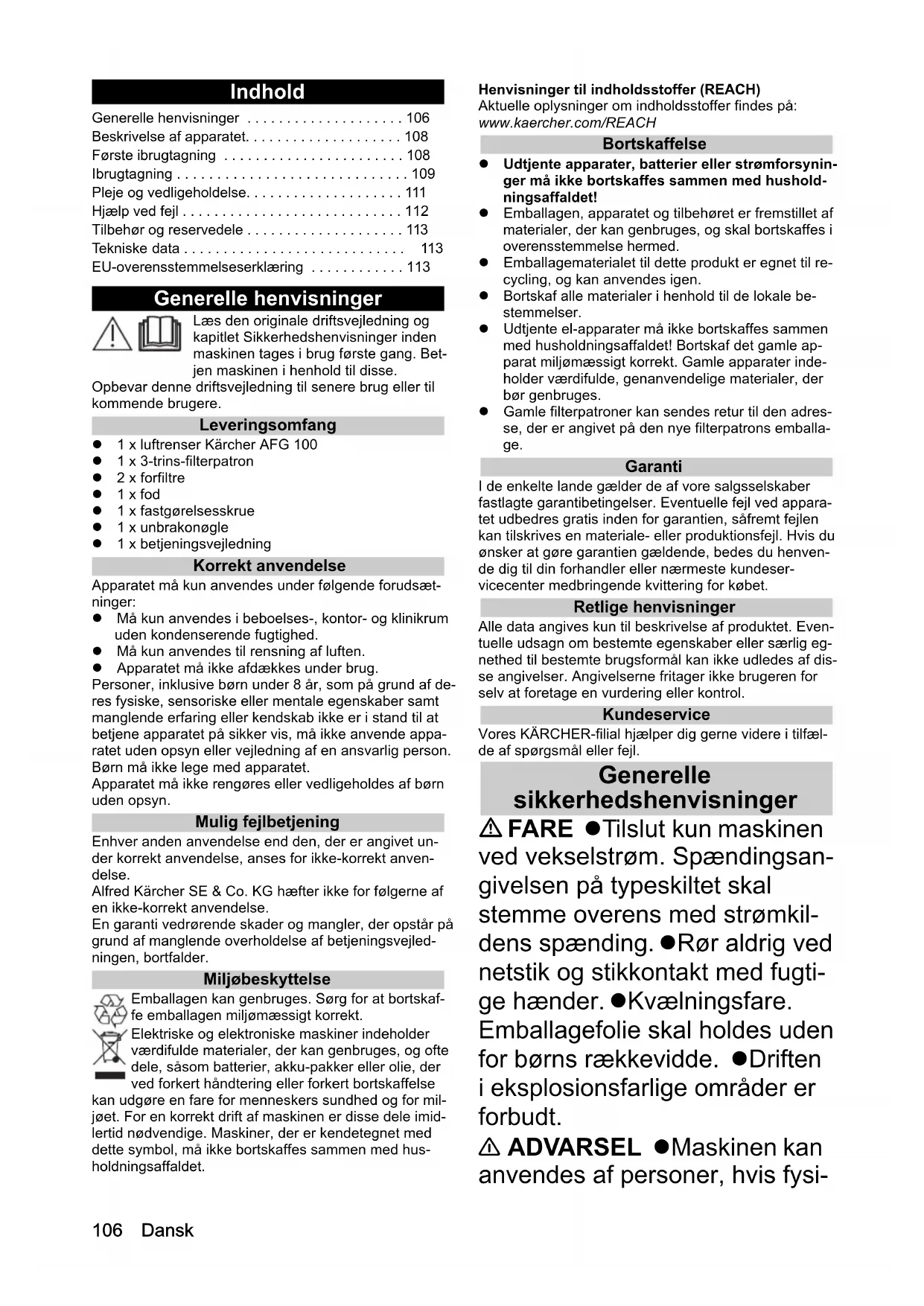

Generelle henvisninger 106

Første ibrugtagning 108

Ibrugtagning 109

Generelle henvisninger

Læs den originale driftsvejledning og kapitlet Sikkerhedshenvisninger, inden maskinen tages i brug første gang. Betjen maskinen i henhold til anvisningerne.

Opbevar denne driftsvejledning til senere brug eller til kommende brugere.

Leveringsomfang

1 x luftrenser Karcher AFG 100 - 1 x 3-trins-filterpatron - 2 x forfiltre - 1 x fod - 1 x fastgørelsesskrue - 1 x unbrakonøgle - 1 x betjeningsvejledning

Korrekt anvendelse

Apparatet må kun anvendes under følgende forudsætninger:

• Må kun anvendes i beboelses-, kontor- og klinikrum uden kondenserende fugtighed. Må kun anvendes til rensning af luften.
• Apparatet må ikke afdækkes under brug.

Personer, inklusive børn under 8 år, som på grund af deres fysiske, sensoriske eller mentale egenskaber samt manglende erfaring eller kendskab ikke er i stand til at betjene apparatet på sikker vis, må ikke anvende apparatet uden opsyn eller vejledning af en ansvarlig person.

Børn må ikke lege med apparatet.

Apparatet må ikke rengøres eller vedligeholdes af børn uden opsyn.

Mulig fejlbetjening

Enhver anden anvendelse end den, der er angivet under korrekt anvendelse, anses for ikke-korrekt anvendelse.

Alfred Kärcher SE & Co. KG hæfter ikke for skader, der opstår på grund af ikke-korrekt anvendelse.

En garanti vedrørende skader og mangler, der opstår på grund af manglende overholdelse af betjeningsvejledningen, bortfalder.

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe emballagen miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse

kan udgøre en fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse dele imidlertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på:

• Udtjente apparater, batterier eller strømforsyninger må ikke bortskaffes sammen med husholdningsaffaldet!
• Emballagen, apparatet og tilbehøret er fremstillet af materialer, der kan genbruges, og skal bortskaffes i overensstemmelse hermed.
• Emballagematerialet til dette produkt er egnet til genbrug og kan anvendes igen.
• Bortskaf alle materialer i henhold til de lokale bestemmelser. Udtjente el-apparater må ikke bortskaffes sammen med husholdningsaffaldet! Bortskaf det gamle apparat miljømæssigt korrekt. Gamle apparater indeholder værdifulde, genanvendelige materialer, der bør genbruges.
• Gamle filterpatroner kan sendes retur til den adresse, der er angivet på den nye filterpatrons emballage.

Garanti

I de enkelte lande gælder de af vore salgsselskaber fastlagte garantibetingelser. Eventuelle fejl ved apparatet udbedres gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til din forhandler eller nærmeste kundeservicecenter medbringende kvittering for købet.

Retlige henvisninger

Alle data angives kun til beskrivelse af produktet. Eventuelle udsagn om bestemte egenskaber eller særlig egnethed til bestemte brugsformål kan ikke udledes af disse angivelser. Angivelserne fritager ikke brugeren for selv at foretage en vurdering eller kontrol.

Kundeservice

Vores KÄRCHER-filial hjælper dig fremover i tilfælde af spørgsmål eller fejl.

Generelle sikkerhedshenvisninger

FARE ● Tilslut kun maskinen ved vekselstrøm. Spændingsangivelsen på typeskiltet skal stemme overens med strømkildens spænding. ● Rør aldrig ved netstik og stikkontakt med fugtige hænder. ● Kvælningsfare.

Emballagefolie skal holdes uden for børns rækkevidde. ● Drift i eksplosionsfarlige områder er forbudt.

ADVARSEL ● Maskinen kan anvendes af personer, hvis fysi

ske, sensoriske eller åndelige evner er indskrænket eller af personer med manglende erfaring og/eller kendskab, hvis de er under opsyn af en person eller blevet oplært i maskinens sikre brug og de deraf resulterende farer. Børn fra og med 8 år må anvende maskinen, hvis de er blevet oplært i maskinens brug af en person med ansvar for deres sikkerhed eller er under dennes opsyn og de har forstået de deraf resulterende farer. Børn må ikke lege med apparatet. Børn skal være under opsyn for at sikre, at de ikke leger med maskinen. Børn må kun udføre rengøring og brugervedligeholdelse under opsyn. Kontroller nettilslutningsledningen med netstik for skader inden hver drift. Tag ikke et apparat i drift med beskadiget nettilslutningsledning. Lad straks en beskadiget nettilslutningsledning udskifte af den autoriserede kundeservice / elinstallator. Sluk maskinen inden alt pleje- og vedligeholdelsesarbejde, og træk netstikket ud.

FORSIGTIG ● Træk ikke netstikket ud af stikkontakten i netkablet. ● Få kun gennemført reparationsarbejde, montering af reservedele og arbejde på elektriske komponenter af den autoriserede kundeservice. ● Luftindtag og -udtag må ikke til-

dækkes. • Sluk maskinen efter anvendelse, og træk netstikket ud. • Opstil ikke maskinen i nærheden af en varmekilde. • Maskinen udgør ingen erstatning for en passende udluftning. • Apparatet skal have et jævnt, stabilt underlag. • Anvend kun tilbehør og reservedele, der er godkendt af producenten. Originalt tilbehør og originale reservedele er en garanti for en sikker og fejlfri drift af apparatet. • Anvend ikke maskinen i fugtige omgivelser eller i rum med høje omgivelsestemperaturer, f.eks. i badeværelse, køkken.

Faregrader

FARE

Henviser til en umiddelbar fare, der medfører alvorlige kvæstelser eller død.

ADVARSEL

Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser eller død.

FORSIGTIG

Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser.

BEMÆRK

Henviser til en mulig farlig situation, der kan medføre materielle skader.

Transport

Apparatet må om muligt kun transporteres og sendes retur i den originale emballage. Kontakt vores kundeservice, hvis den originale emballage ikke længere er til rådighed.

Beskrivelse af apparatet

Figurer, se grafikside

① B-trins-filterpatron ② Forfiltre ③ Fod ④ Timer-knap ⑤ Ventilatorknap ⑥ Lysstyrkeknap ⑦ Farveknap ⑧ Betjeningsenhed ⑨ Lyskrans ⑩ Service-LED ⑪ Tænd-/slukknap ⑫ Luftkvalitetsknap/serviceknap ⑬ "+" knap ⑭ "-" knap ⑮ Display

Produktbeskrivelse

I vores beboelsesrum, på arbejdspladsen, i konferencerum eller i venteværelser er luften forurenet med støv, især sundhedsskadeligt finstøv. Samtidig udsættes vi for en høj grad af forurening på grund af skadelige, biologiske og kemiske stoffer. Dette kan skyldes byggefejl, materialer, maling, træbeskyttelsesmidler og såkaldte flygtige organiske stoffer. Vi ønsker at føle os godt tilpas og være effektive. Vi ønsker os ren luft uden skadeligt finstøv, uden flygtige organiske forbindelser (VOC), ubehagelig lugt, færre bakterier og vira og dermed mindre smittefare, færre lugtgener og færre allergener i børneværelset.

KÄRCHER AFG 100 renser din rumluft effektivt for finstøv, allergener, bakterier, lugtgener og flygtige organiske forbindelser (VOC).

Der kan vælges mellem 10 farver samt automatisk farveskift. Farverne kan tilpasses individuelt af brugeren. Ved automatisk farveskift anvendes alle farverne, og der skiftes med blød overgang.

Der kan vælges mellem 10 lysstyrketrin.

3-trins-filterpatron (PP)

3-trins-filterpatronen er sat sammen af et katalysatorfilter, aktivkulfilter og EPA-filter. Filtermaterialet er polypropylen (PP). EPA-filteret E11 sørger for udfiltrering af finstøv, allergener, pollen og støvpartikler helt ned til 0,3 μm.

Plasmaelektrode

Den patenterede plasmateknologi katalyserer luften og renser den for selv de mindste gasformede, organiske kulstofforbindelser, som for eksempel lugtmolekyler, vira, bakterier eller sporer, på miljøvenlig vis. I 3-trins-filteret finder der en yderligere nedbrydning sted. Plasmaet virker regenererende på 3-trins-filteret, hvorved levetiden på 3-trins-filteret forlænges betydeligt.

VOC-sensor

VOC-sensoren er en særlig sensor, der måler forureningsgraden i luften automatisk.

Ventilator

Ventilatoren kan reguleres i 5 trin eller anvendes i automatisk drift "AU". I automatisk drift tilpasses ventilator-trinnet til den forureningsgrad, der måles af sensoren.

Timer

Der kan vælges fra 1 - 99 timer. Apparatet slukker, når den indstillede tid er udløbet. Ideel til rensning af luften, når lejligheden eller kontoret forlades.

Forfiltre

Forfilteret i filterklasse F7 optager alt snavs, finstøv og pollen, der er større end 3 μm fra den indsugede luft og beskytter de efterfølgende filtre. Derved opretholdes funktionen i lang tid. Filtermaterialet er polypropylen.

Service-indikator og filterskift

Service-LED'en på betjeningspanelet lyser, når service er påkrævet. Service-LED'en blinker, når forfilteret skal udskiftes.

Definitioner

VOC (Volatile Organic Compounds - flygtige organiske forbindelser) er skadelige emissioner fra produkter, der findes i vores bygninger, kontorer eller hjem.

VOC-kilder omfatter eksempelvis aerosolspray, rengøringsmidler, desinfektionsmidler, møbler, tæpper, hobbyudstyr såsom lak og lim, byggematerialier, maling, opløsningsmidler, neglelak, pesticider og endda luftfriskere.

Første ibrugtagning

Før første ibrugtagning

• Apparatet er omhyggeligt kontrolleret og emballeret, inden det blev udleveret fra fabrikken. Du skal straks efter modtagelsen kontrollere apparatet for udvendig beskadigelse, hvis emballagen er beskadiget eller åben.
• Tag aldrig et beskadiget apparat i brug. Kontakt omgående leverandøren, hvis der er tale om en reklamation. Vær opmærksom på de tekniske data og sikkerhedshenvisningerne for den første ibrugtagning.

Montering

1. Tag luftrenseren, foden, fastgørelsesskruen og unbrakonøglen ud af emballagen.
2. Før fastgørelsesskruen igennem foden nedefra. Bemærk: Monteringshullet til skruen er forsænket.
3. Skru foden på luftrenserens stander med unbrakonøglen, og spænd skruen fast.
4. Anbring det monterede apparat på foden.
5. Tag 3-trins-filterpatronen ud af apparatet, og fjern beskyttelsesfolien.
6. Fjern alle transportsikringer over og under 3-trins-filterpatronen.
7. Anbring 3-trins-filterpatronen i henhold til vejledningen.

Se: Montering af 3-trins-filterpatron

Montering af 3-trins-filterpatron

1. Træk betjeningsenheden ud oppefra.
2. Klap betjeningsenheden til side.
3. Fjern transportsikringen til 3-trins-filterpatronen.
4. Sæt 3-trins-filterpatronen i.

Obs

De tre afstandsholdere skal anbringes i rillerne på apparatet.

3-trins-filterpatronen kan kun monteres i én position.

1. Anbring betjeningsenheden foroven i apparatet.

Obs

Betjeningsenheden kan kun klemmes fast i en position.

Hvis betjeningsenheden ikke sidder helt fast, kan apparatet ikke tændes.

Opstilling af apparatet

1. Stil apparatet på en jævn og stabil flade.

Obs

Anbring ikke apparatet på varme overflader eller i nærheden af radiatorer.

Der må ikke komme væske eller fremmedmaterialer (f.eks. metalgenstande) ind i apparatet.

1. Sørg for, at indsugningen (forneden) og luftudgangen (foroven) ikke er blokeret.
2. Tilslut apparatet til en stikkontakt med det foreliggende netkabel.
3. Kärcher AFG 100 er klar til at blive taget i brug. Obs

Vi anbefaler, at du efter første ibrugtagning lader apparatet køre hele natten, så der foretages en grundig rensning af rummet.

Ibrugtagning

Tænd/sluk for apparatet

Apparatet starter med den seneste indstilling. Hvis ventilatortrin "0" er indstillet, skal der kun trykkes kortvarigt på tænd-/slukknappen for at slukke apparatet.

Tænd/sluk for ventilatoren

Tænd for venti- atoren	Tryk på ventilatornkappen to gange ef- ter hinanden,+når ventilatoren er sluk- ket. Ventilatoren indstilles på det trin, der var valgt sidst.
Sluk for ventila- toren	Tryk på ventilatornkappen to gange ef- ter hinanden.

Obs

I automatisk drift analyseres luftkvaliteten af en sensor, når apparatet tændes. Dette forløb varer mindst 2 minutter.

Efter analysen af luftkvaliteten reguleres apparatet automatisk af ventilatorautomatikken.

Indstilling af ventilatoren

1. Tryk på ventilatorknappen for at indstille ventilatoren.
2. Ventilatorknappen lyser.

Obs

Reguleringen via ventilatorautomatikken påbegyndes tidligst 2 minutter efter start.

Ventilatorautomatikken regulerer ventilatoren optimalt tidligst 15 minutter efter start.

Visning Ventilatortrin

Display Betydning

0 Ventilatortrin 0

1...5 Ventilatortrin 1...5

AU Automatisk drift

Ventilatorin	Driftsform Eksem	pel på anvendelse
1 - 2 Lyds	vag, kontinu-erlig drift om nat-ten	Soveværelse
3 Kontinu-erlig driftom dagen	Mindre rum ca. 25 m2
4 Kontinu-erlig driftom dagen	Større rum indtil ca. 60 m2
5 Hurtig rensning Hurtig luftre	nrsning ullerved ekstremt forurenetluft.
AU Automatiskrift I autoris nask drift tilpasses ventilatorens hastig-hed til den luftforure-ningsgrad, der måles af sensoren.

Indstilling af ventilatortrin

Valg af ventilata-tortrin	Tryk på knappen "+" for at øge ventilata-tortrinnet. Hold knappen "+" trykket ind for at øge ventilatortrinnet automatisk. Tryk på knappen "-" for at reducere ventilatortrinnet. Hold knappen "-" trykket ind for at reducere ventilator-trinnet automatisk.
Valg af automata-tisk drift	Tryk på knappen "+" , indtil der vises "AU" for automatisk drift på displayet.

Indstilling af farve

1. Tryk på farveknappen for at indstille farven på belysningen. Farveknappen lyser.

Visning

Display Betydning
0...10	Farve 0...10 er indstillet.
A1...A9	Farveskipfom X minutter mellem alle far- ver.Eksempel: A3 = farveskipfom 3 minutter mellem alle farver.

Farvetrinnenes farvebelægning

(fabriksindstilling)

Farvetrin Farve
0 Hvid kan/DD eråndres
1 Rød kan Ænderres
2 Grøn kan Ænderres
3 Blå kan Ænderres
4 Rød-gul kan Ænderres
5 Gul kan Ænderres
6 Gul-grøn	kan Ænderres
7 Cyan	kan Ænderres
8 Cyan-blå	kan Ænderres
9 Magenta	kan Ænderres
10	Magenta-rød	kan Ænderres

Obs

Farverne kan indstilles, når lysstyrken er indstillet på trin "0".

Valg af farvetrin

Der kan indstilles op til ti farver og indtil ni intervaller for farveskift.

Valg af farvetrin 1...10	Tryk på knappen "+" for at vælge far- ve. Hvis knappen "+" trykkes ind og fastholdes,ændres farven automatisk. Tryk på knappen "-" for at vælge farve Hvis knappen "-" trykkes ind og fast- holds,ændres farven automatisk.
Valg af farvetrin 0.	Tryk på farveknappen to gange after hinanden for at vælge farvetrin "0".

Ændring af farvetrin

Du kan farvelægge farvetrin 1...10 med enhver af farverne manuelt.

1 Tryk på farveknappen og fasthold den, indtil den begynder at blinke. 2 Tryk på knappen "+" eller "-" for at ændre farven på farvetrinnet. 3 Tryk på farveknappen for at gemme farven under det pågældende nummer.

Tænd/sluk for belysningen

Tænd for belys- ningen	Tryk på lysstyrkeknappen to gange ef- ter hinanden,+när belysningen i lyskransen er slukket. ● Belysningen indstilles på det trin, der var valgt sidst.
Sluk for belys- ningen	Tryk på lysstyrkeknappen to gange ef- ter hinanden.

Indstilling af lysstyrken på lyskransen

1. Tryk på lysstyrkeknappen for at indstille lysstyrken på lyskransen. Lysstyrkeknappen lyser.

Visning

Display	Betydning
0	Belysningen er slukket.
1...10	Lysstyrketrin 1...10 er indstillet.

Indstilling af lysstyrketrin

Der kan indstilles op til ti lysstyrketrin for lyskransen.

Indstilling af lys-styrketrin

Tryk på knappen "+" for at øge lysystyr-ketrinnet. Hvis knappen "+" trykkes ind og fastholdes, ændres lysystyrketinnet automatisk. Tryk på knappen "-" for at reducere lysystyrketinnet. Hvis knappen "-" tryk-kes ind og fastholdes, ændres lysystyr-ketrinnet automatisk.

Tænd for timeren

1. Tryk på timer-knappen for at tænde for timeren.
2. Timer-knappen lyser.

Indstilling af timeren

Timeren kan indstilles fra 1 til 99 timer.

Indstilling af den resterende Funktionsid.

Tryk på knappen "+" for at øge den resterende Funktionsid. Hold knappen "+" trykket ind for at øge den resterende Funktionsid automatisk. Tryk på knappen "-" for at reducere den resterende Funktionsid. Hold knappen "-" trykket ind for at reducere den resterende Funktionsid automatisk.

Visning

Ved hjælp af timeren kan apparatet indstilles til at køre i et fastlagt tidsrum. Når den indstillede tid er udløbet, slukkes apparatet automatisk.

Når timeren vælges, vises den resterende tid i timer. Visningen skifter først ved udløbet af hele timetal, dvs. hvis der vises "3", ligger den resterende funktionstid mellem 3,00 og 2,01 timer. Først ved 2,00 timer skifter visningen til "2".

Display	Betydning
0	Timeren er nulstillet.
1...99	Resterende Funktionsid på 1...99 er ind-stillet.

Visning af fejlmeldinger

1. Tryk på serviceknappen to gange efter hinanden, hvis service-LED'en lyser.
2. Fejlkoden vises på displayet.

Se:

Fejlkode og fejlbeskrivelse

Serviceindikator filterskift

• Ved hjælp af fejlkoden E1 henvises på displayet til den rettidige bestilling og rettidige udskiftning af 3-trins-filterpatronen.

Nulstilling af serviceindikatoren "Udskiftning af forfilter"

Når forfilteret skal udskiftes, blinker service-LED'en regelmæssigt. Fejlkoden F7 vises. Tryk på knappen "-", mens fejlmeldingen vises, hvis du ønsker at nulstille den forestående udskiftning af forfilteret.

Tænd/sluk for belysningen og displayet

Tryk kortvarigt på tænd-/slukknappen for at slukke for belysningen og displayet.

Tænd for belysningen og displayet

Tryk kortvarigt på tænd-/slukknappen for at tænde for belysningen og displayet igen. Belysningen og displayet tændes. Tryk på en vilkårlig knap for at tænde for belysningen og displayet igen. - Belysningen og displayet tændes. Samtidigt aktiveres knappernes funktion.

Energisparefunktion

Hvis apparatet ikke udfører nogen funktion, dvs. både ventilatoren og belysningen er slukket, slukker apparatet automatisk efter 10 minutter.

Obs

• Med hvert tryk på en knap ændres det automatiske slukningstidspunkt tilbage til 10 minutter.
• Hvis ventilatoren eller lyset er tændt, finder der ingen automatisk slukning sted.

Under rengøringsarbejde er der fare for alvorlige kvæstelser og sågar livsfare. Elektrisk stød kan medføre alvorlige kvæstelser og være livsfarlig.

Træk altid strømstikket ud af stikkontakten inden rengørings- og vedligeholdelsesarbejdet.

Apparatet eller netkablet må ikke komme i vand eller rengøres med vand.

Luftrenser

Rengør kun luftrenserens udvendige beklædning og fod med en blød klud og ikke med normale rengøringsmidler i husholdningen med slibende eller ætsende effekt.

Forfiltre

Du kan forsigtigt tage forfiltrene ud og banke/støvsuge dem rene.

Vedligeholdelsesintervaller

BEMÆRK

Skader på apparatet!

Apparatet kan blive beskadiget, hvis der anvendes uegnede reservedele.

Anvend udelukkende originale reservedele fra Karcher.

Ko m p o n t	VedligeholdeseSinterval
Forfiltre Udsk	ftes for hver 3 - 6 maneder.
3-trins-filter-patron	Udskiftes for hver 3 År ved middel tilsmudsningsgrad. "Service-LED'en" angiver, hvornär filter-patronen skal udskiftes.

Der vises en advarsel, når der resterer ca. 10% af 3-trins-filterpatronens driftstimer.

Se:

Serviceindikator filterskift

Hvis service-LED'en blinker, skal forfilteret udskiftes.

Udskiftning af 3-trins-filterpatronen

Se fig. 1

1. Træk betjeningsenheden ud oppefra. 2. Klap betjeningsenheden til side. 3. Træk 3-trins-filterpatronen ud ved hjælp af de dertil beregnede greb.

Montering af 3-trins-filterpatronen

1. Sæt 3-trins-filterpatronen i.

• De tre afstandsholdere skal anbringes i rillerne på apparatet.
• 3-trins-filterpatronen kan kun monteres i én position.

2. Anbring betjeningsenheden foroven i apparatet.

• Betjeningsenheden kan kun klemmes helt fast i én position.
• Hvis betjeningsenheden ikke sidder helt fast, kan apparatet ikke tændes.

Udskiftning af forfiltrene

Se fig. 2

Der er monteret to forfiltre omkring apparatets fod.

Udtagning af forfiltrene

1 Tryk begge clips på forfiltrene i retning af apparatets fod. 2 Træk forfiltrene ud nedefra.

Montering af forfiltrene

1 Anbring forfiltrene i apparatet nedefra. 2 Tryk forfiltrene ind i apparatet, indtil de går i hak. - Apparatet kan først startes igen, når forfiltrene sidder helt fast.

Hjælp ved fejl

Udbedring af fejl

Fejlbeskrivelse Ubedring af fejl
Apparatet kan ikke startes ● Kontroller netspændingen. ● Kontroller, om betjeningsenheden er sat korrekt i apparatet og sidder fast. ● Kontroller, om 3-trins-filterpatronen er sat i. ● Kontroller, om forfiltrene er sat i. ● Få udført service på apparatet.
Service-LED'en lyser	● Kald fejmeldingeme frem på displayet. Visning af fejmeldinger ● Følg anvisningerne vedrørende ubedring af fejl. Fejlkode og fejlsbeskrivelse

Fejlkode og fejlbeskrivelse

Fejlkode Fejlb	beskrivelse Udbedring af fejl
E1	Resterende driftstid < 220 timer.	Bestil 3-trins-filterpatronen. Udskift 3-trins-filterpatronen senest ved udløbet af dens levetid.
E2 Luftkvalitetssensor defekt. Apparatet fungerer kun delvist korrekt.	Apparatet skrifter og kunder.	Få udført service på apparatet.
E4 Spændingsforsyning eller styreelektro- nik til plasmaenhed defekt. Apparatet fungerer kun delvist korrekt. Der foretages ingen rennsing ved hjælp af plasma.	Hvis dette fejl kun optræder sjældent aller med uregel- mæssige mellemrum: Sluk apparatet, og tænd for det igen fter nogue sekunder. Hvis fejlen optræder konstant: Få udført service på apparatet.
E5 3-trins-filterpatronens levetid udløbet. Afbrydelse på grund af plasmaelektro- den. Der foretages ingen rennsing ved hjælp af plasma.	Udskift senest filteret nu.
E6 Der er fejl ved kalibreringen af luftkvali- tetssensoren.	Få udført service på apparatet.
F2 Ventilator blokeret/defekt. Afbrydelse på grund af plasmaelektro- den. Der foretages ingen rennsing ved hjælp af plasma, og ventilatoren er af- brudt.	Få udført service på apparatet.
F3 3-trin-filterpatronen registrieres ikke. Afbrydelse på grund af plasmaelektro- den. Der foretages ingen rennsing ved hjælp af plasma, og ventilatoren er af- brudt.	Kontrollér, om 3-trins-filterpatronen sidder korrekt. Kontrollér, om betjeningsenheden sidder korrekt. Hvis apparatet ikke starter: få udført service på apparatet.
F4 Intern komunikationsfejl. Apparatet er afbrudt.	Tænd for apparatet. Hvis apparatet ikke starter: få udført service på apparatet.
F5 Plasmaspaending for lav. Der foretages ingen rennsing ved hjælp af plasma.	Sluk apparatet, og tænd for det igen after nogue sekunder. Denne fejl kan opstå, hviss netspændingen til apparatet ha store udsving. Hvis apparatet ikke starter: få udført service på apparatet.
F6 Plasmaspaending for hj. Der foretages ingen rennsing ved hjælp af plasma.	Sluk apparatet, og tænd for det igen after nogue sekunder. Hvis apparatet ikke starter: få udført service på apparatet.
F7 Forfilttrenehar filtreret den maksimalt anbefalede luftmängde, og levetiden er udløbet.	Udskift erller rengør forfilttrene. Nulstil luftmängdeberegningen ved at trykke på knappen "-"', mens fejlkoden F7 vises.

Obs

Under særlige omstændigheder kan forfilteret afgive ubehagelige lugte. Sluk apparatet, og udskift om nødvendigt forfilteret.

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaerescher.com.

Bestillingsnumre og reservedele

Artikelnummer EAN Artikelbeskrivelse
1.024-800.0 40542783019	14 AFG 100 White
1.024-801.0 40542783019	21 AFG 100 Anthrazit
6.640-869.0 40542783167	10 Forfilterindsats AFG 100
6.640-870.0 40542783167	27 3-trins-filterindsats AFG 100

Tekniske data

	A
Netspænding V 110 - 240
Netfrekvens Hz 1 ~ 50/60
Effekt W < 60
Standby W < 0,5
Lydeffektniveau LWA	dB(A)	37 - 65
Vægt	kg	13
Højde	mm	1120
Diameter fodplade	mm	320
Omgivelsestemperatur	°C	10 - 30
Relativ luftfugtighed	%	20 - 80

Der tages forbehold for tekniske ændringer.

EU-overensstemmelseserklæring

Hermed erklærer vi at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister dette attests gyldighed.

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-65

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 62233: 2008

EN 50581

Anvendte nationale standarder

Underskriverne handler på forretningsledelsens vegne og med dennes fuldmagt.
