Produkttype	Støvsugende fejemaskine (fejemaskine-støvsuger)
Mærke	Kärcher
Model	KM 75/40 W Bp Pack
Mål (L x B x H) med hævet styr	1430 x 750 x 1190 mm
Mål (L x B x H) uden styr	1160 x 750 x 930 mm
Vægt uden batterier	79 kg
Vægt med batterier	125 kg
Maksimal totalvægt	205 kg
Strømforsyning	24 V DC, 2 batterier 12 V 60 Ah
Motoreffekt	400 W
Driftstid	Ca. 1,5 til 2 timer
Opladningstid	Ca. 12 timer
Fejehastighed	4,5 km/t
Maksimal hældning	12 %
Støvbeholderkapacitet	40 L
Arbejdsbredde (med sidebørster)	750 mm
Filtertype	Støvfilter, overflade 1,8 m²
Hovedfunktioner	Fejning af tørre og våde gulve, klap til stort affald (op til 50 mm), kontinuerlig hastighedsregulering
Vedligeholdelse og rengøring	Daglig rengøring af filter, tømning af beholder, periodisk udskiftning af børster og strimler
Sikkerhedsanordninger	Motorhjelmkontakt, hovedafbryder med nøgle, parkeringsbremse
Tilbehør og reservedele	Sidebørster, roterende børster (blød, hård, antistatisk), oplader, batterier
Korrekt anvendelse	Indendørs og udendørs overflader (asfalt, beton, fliser osv.), professionel brug (hoteller, skoler, hospitaler)
Overensstemmelsesstandarder	EU-direktiver, EN 55012, EN 60335-1, EN 60335-2-72 osv.

Ofte stillede spørgsmål - KM 7540 W Bp Pack Kärcher

Hvordan starter jeg Kärcher KM 75/40 W Bp Pack fejemaskinen?

Sørg for, at motorhjelmen er lukket, og bremsen er løsnet. Drej hovedafbryderen til position "1". Den roterende børste og sidebørsten roterer. For at køre fremad trækker du i fremadkørselshåndtaget. Hastigheden justeres kontinuerligt med håndtagets position.

Hvordan tømmer jeg støvbeholderen?

Stop motoren og fjern nøglen. Træk beholderens lukkegreb opad, og tag derefter støvbeholderen ud. Tøm den, og sæt den på plads ved at trykke grebet nedad. Beholderens maksimalt tilladte vægt er 40 kg.

Hvordan rengør jeg støvfiltret?

Træk flere gange i filterrensningshåndtaget (placeret på motorhjelmen) for at ryste støvet af. Til grundigere rengøring åbnes motorhjelmen, skru filterdækslets spændeskrue af, tag filteret ud, og udskift det om nødvendigt. Vask aldrig filteret.

Hvordan udskifter jeg den roterende børste?

Stop maskinen og fjern nøglen. Fjern støvbeholderen og batterierne. Vip apparatet fremad, løft klappen til stort affald, og tag den roterende børste ud. Placer en ny børste på drivtapperne, og sæt lejet i den anden side. Juster derefter fejemønsteret.

Hvordan justerer jeg fejemønsteret?

Løft maskinens forside, og kør den frem på et støvet gulv. Brems, og lad børsten rotere i 15-30 sekunder. Mønsteret skal danne et rektangel på 30-40 mm bredt. Juster justeringshåndtagene (venstre/højre) i de passende huller: lavere = bredere mønster, højere = smallere mønster.

Hvad gør jeg, hvis maskinen ikke starter?

Kontrollér, at motorhjelmen er ordentligt lukket (motorhjelmkontakt). Kontrollér batteriopladningen og sikringerne. Hvis problemet fortsætter, kontakt Kärchers kundeservice.

Hvordan vedligeholder jeg sidebørsterne?

Kontrollér regelmæssigt børsternes slid. For at udskifte dem skrues de 3 skruer under børsten af, fjern den gamle, og monter den nye. Juster sidebørstens sænkning ved at løsne vingemøtrikkerne og dreje justeringsskruen.

Hvad er batteriets driftstid?

Driftstiden er ca. 1,5 til 2 timer efter fuld opladning (12 timer). Opladningstiden kan variere. Brug kun batterier og opladere anbefalet af Kärcher.

Hvordan transporterer jeg maskinen?

Stop motoren, fjern nøglen, aktivér parkeringsbremsen, og blokér hjulene. Fastgør maskinen med stropper på forankringspunkterne (under motorhjelmen og over styret). Overhold totalvægten på 205 kg.

Hvordan opbevarer jeg maskinen i længere tid?

Parkér den på en plan overflade, fjern nøglen, og aktivér bremsen. Hæv børsten og sidebørsterne. Rengør ind- og udvendigt. Opbevar på et tørt og beskyttet sted. Afbryd batterierne, og oplad dem hver 2. måned.

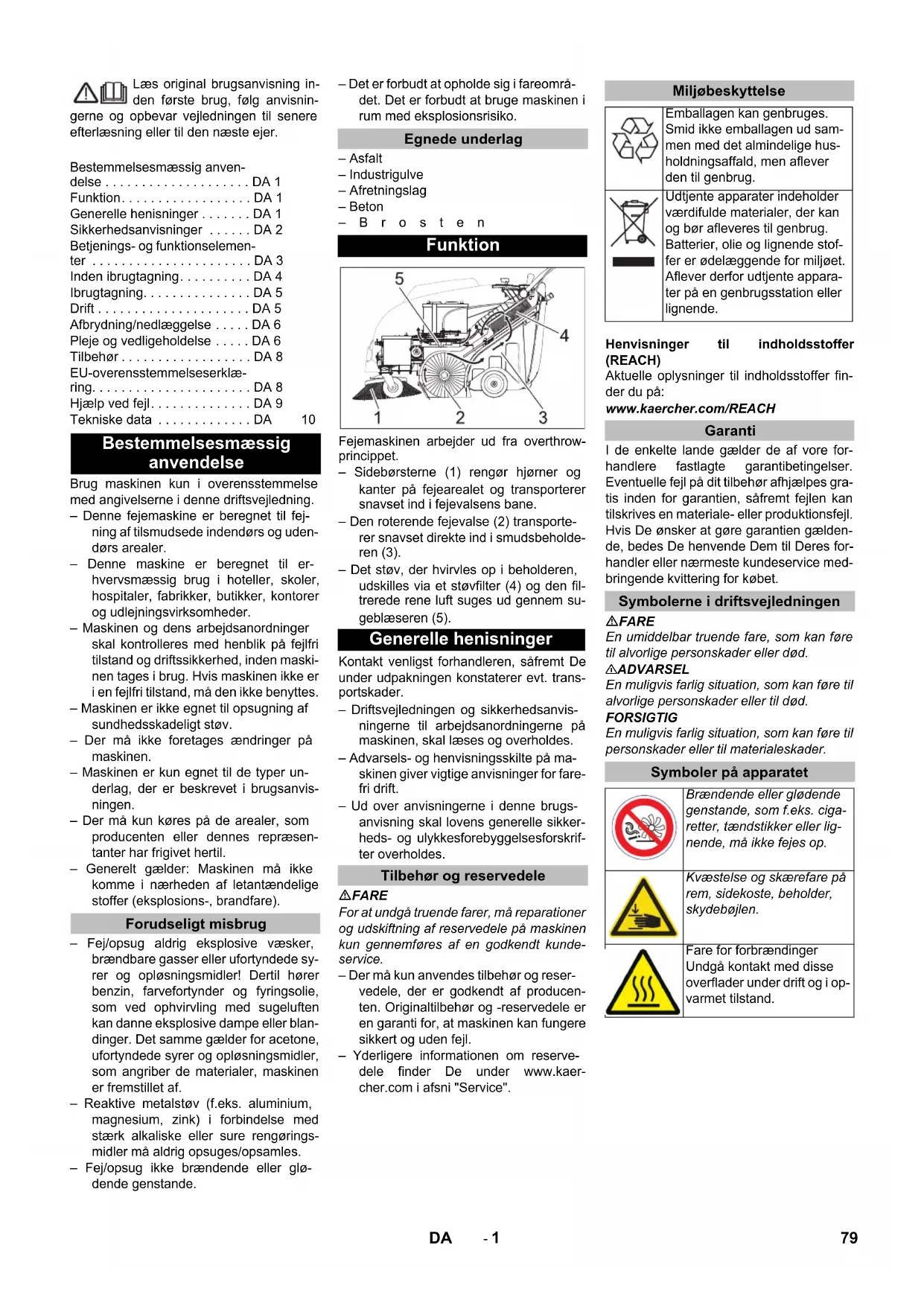

BRUGSANVISNING KM 7540 W Bp Pack Kärcher

Læs original brugsanvisning inden første brug, følg anvisningerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Bestemmelsesmæssig anvendelse

delse DA 1

Funktion. DA 1

Generelle henvisninger. . . . . DA 1

Sikkerhedsanvisninger . . . . . DA 2

Betjenings- og funktionselementer . DA 3

ter . DA 3

Inden ibrugtagning. DA 4

Ibrugtagning. DA 5

Drift. DA 5

Afbrydning/nedlæggelse . . . DA 6

Pleje og vedligeholdelse . . . . DA 6

Tilbehør DA 8

EU-overensstemmelseserklæring

ring. DA 8

Brug kun maskinen i overensstemmelse med angivelserne i denne driftsvejledning. - Denne fejemaskine er beregnet til fejning af tilsmudsede indendørs og udendørs arealer. Denne maskine er beregnet til erhvervsmæssig brug i hoteller, skoler, hospitaler, fabrikker, butikker, kontorer og udlejningsvirksomheder. - Maskinen og dens arbejdsanordninger skal kontrolleres med henblik på fejlfri tilstand og driftssikkerhed, inden maskinen tages i brug. Hvis maskinen ikke er i en fejlfri tilstand, må den ikke benyttes. - Maskinen er ikke egnet til opsugning af sundhedsskadeligt støv. - Der må ikke foretages ændringer på maskinen. - Maskinen er kun egnet til de typer underlag, der er beskrevet i brugsanvisningen. Der må kun køres på de arealer, som producenten eller dennes repræsentant har frigivet hertil. - Generelt gælder: Maskinen må ikke komme i nærheden af letantændelige stoffer (eksplosions-, brandfare).

Forudseligt misbrug

• Fej/opsug aldrig eksplosive væsker, brændbare gasser eller ufortyndede syrer og opløsningsmidler! Dertil hører benzin, farvefortynder og fyringsolie, som ved ophvirvling med sugeluften kan danne eksplosive dampe eller blandinger. Det samme gælder for acetone, ufortyndede syrer og opløsningsmidler, som angriber de materialer, maskinen er fremstillet af. - Reaktive metalstøv (f.eks. aluminium, magnesium, zink) i forbindelse med stærk alkaliske eller sure rengøringsmidler må aldrig opsuges/opsamles.
• Fej/opsug ikke brændende eller glødende genstande.

Det er forbudt at opholde sig i fareområdet. Det er forbudt at bruge maskinen i rum med eksplosionsrisiko.

Egnede underlag

- Asfalt - Industrigulve - Afretningslag - Beton - Børster

Funktion

Fejemaskinen arbejder ud fra overtræksprincippet.

• Sidebørsterne (1) rengør hjørner og kanter på fejearealet og transporterer snavset ind i fejevalsens bane.
• Den roterende fejevalse (2) transporterer snavset direkte ind i smudsbeholderen (3). Det støv, der hvirvles op i beholderen, udskilles via et støvfilter (4) og den filtrerede rene luft suges ud gennem sugeblæseren (5).

Generelle henvisninger

Kontakt venligst forhandleren, såfremt De under udpakningen konstaterer evt. transportskader.

• Driftsvejledningen og sikkerhedsanvisningerne til arbejdsanordningerne på maskinen skal læses og overholdes.
• Advarsels- og henvisningsskilte på maskinen giver vigtige anvisninger for farefri drift.
• Ud over anvisningerne i denne brugsanvisning skal lovens generelle sikkerheds- og ulykkesforebyggelsesforskrifter overholdes.

Tilbehør og reservedele

△FARE

For at undgå truende farer må reparationer og udskiftning af reservedele på maskinen kun gennemføres af en godkendt kundeservice.

• Der må kun anvendes tilbehør og reservedele, der er godkendt af producenten. Originaltilbehør og -reservedele er en garanti for, at maskinen kan fungere sikkert og uden fejl. Yderligere information om reservedele finder De under www.kaercher.com i afsnittet "Service".

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer finder du på:

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på dit tilbehør afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Symbolerne i driftsvejledningen

△FARE

En umiddelbar truende fare, som kan føre til alvorlige personskader eller død.

ADVARSEL

Brændende eller glødende genstande, som f.eks. cigaretter, tændstikker eller lignende, må ikke fejes op.

Kvæstelses- og skærefare på rem, sidekoste, beholder, skubbebøjle.

Fare for forbrændinger. Undgå kontakt med disse overflader under drift og i opvarmet tilstand.

Sikkerhedsanvisninger

Sikkerhedshenvisninger til betjeningen

• Maskinen og dens arbejdsindretninger skal kontrolleres med henblik på fejlfri tilstand og driftssikkerhed, inden maskinen tages i brug. Hvis maskinen ikke er i en fejlfri tilstand, må den ikke benyttes. Overhold de gældende sikkerhedsforskrifter ved anvendelse af apparatet i fareområder (f.eks. tankstationer). Det er forbudt at bruge apparatet i rum med eksplosionsrisiko.
• Brugeren skal anvende maskinen iht. dens anvendelsesformål. Brugeren skal tage hensyn til lokale forhold og under arbejdet med apparatet være opmærksom på andre personer, især børn. - Før begyndelse af arbejdet skal operatøren/brugeren kontrollere, om alle beskyttelsesanordninger er korrekt monteret og fungerer.
• Maskinens operatør/bruger er ansvarlig for ulykker med andre personer eller deres ejendom. - Hold øje med om operatøren bruger snæver beklædning. Brug fast skotøj og undgå snæver beklædning.
• Kontroller lokalområdet (f.eks. for børn) inden maskinen startes. Hold øje med tilstrækkelig sigtbarhed!
• Startnøglen skal fjernes for at garantere, at ingen uvedkommende kan bruge maskinen.
• Maskinen skal sikres mod utilsigtet bevægelse, når den forlades.
• Maskinen må kun bruges af personer, som blev oplyst om brugen, eller som kan dokumentere, at de er i stand til at betjene maskinen, og som udtrykkeligt blev betroet med brugen.
• Denne maskine må ikke anvendes af personer (inklusive børn) med begrænsede fysiske, sensoriske eller mentale evner eller manglende erfaring og viden. - Børn skal være under opsyn for at sikre, at de ikke leger med maskinen.

Sikkerhedshenvisninger til kørsel

Risiko

Fysisk risiko!

Risiko for at vælte ved for store stigninger.

• I kørselsretning må der kun køres på stigninger eller hældninger op til 12%. Risiko for at vælte på ustabilt underlag. - Kør kun med maskinen på et fast underlag. Risiko for at vælte ved for stor hældning til siden.
• Kør kun ad stigninger på op til 12% på tværs af kørselsretningen. Korehastigheden skal tilpasses til de gældende betingelser.

Sikkerhedshenvisninger til maskinens transport

- Hold øje med maskinens vægt ved transporten. - Til transport af maskinen skal batteriet frakobles og maskinen fastgøres sikkert.

Sikkerhedsanvisninger til batteridrevne apparater

Bemærk: Der er kun garanti, hvis du bruger batterier og ladeaggregater, som anbefales af Karcher.

Der skal tages hensyn til batteriproducentens brugervejledning og til brugervejledningen fra opladerens producent. Tag hensyn til myndighedernes anbefalinger med hensyn til håndtering med batterier. - Batterier bør ikke forblive i afladet tilstand, men bør oplades så hurtigt som muligt. - For at forhindre elektrolytkrypning skal batterierne altid være rene og tørre. Skal beskyttes imod tilsmudsning, f.eks. igennem metalstøv. - Værktøj eller lignende må ikke lægges på batteriet. Risiko for kortslutning og eksplosion. - Brug altid 2 batterier af samme type! - I nærheden af et batteri eller et batteriladerum må der aldrig håndteres med åben flamme, produceres gnist eller ryges. Eksplosionsfare. - Brug kun batterier med polafdækning. Udskift polafdækningen i tilfælde af tab. - Varme dele som f.eks. motoren må ikke berøres (skoldningsfare). - Vær forsigtig ved håndtering med batterisyre. Hold øje med de tilsvarende sikkerhedshenvisninger! - Brugte batterier skal bortskaffes miljørigtigt ifølge EU-direktiv 91/157/EØF.

Sikkerhedshenvisninger til pleje og vedligeholdelse

• Inden maskinen renses eller vedligeholdes, udskiftning af komponenter eller omstilling til en anden funktion, skal maskinen slukkes og evt. trækkes startnøglen ud.
• Ved arbejder på el-anlægget skal batteriet udkobles.
• Maskinen må ikke rengøres med en vandslange eller højtryksvandstråle (risiko for kortslutning eller andre skader).
• Istandsættelser må kun gennemføres af den godkendte kundeservice eller fagkyndige personer, som er fortrolige med alle gældende sikkerhedsbestemmelser.
• Sikkerhedskontrollerne i henhold til de lokale gældende forskrifter for mobile industrimaskiner skal overholdes. Arbejde på apparatet skal altid gennemføres med egnede handsker.

Sikkerhedsanordninger

Maskinhjelm

Apparatet er udstyret med en kappekontaktafbryder, der slukker motoren, så snart apparatkappen åbnes.

FARE

Risiko for tilskadekomst på grund af defekt kappekontaktkontakt!

Hvis motoren ikke slukker, når apparatkappen åbnes, er der en defekt i kappekontaktafbryderen. Anvend ikke apparatet, og få det repareret.

Hovedafbryder

Drej apparatets hovedkontakt til stillingen "0/OFF" i faresituationer eller for at frakoble apparatet hurtigt. Drej hovedkontakten til stillingen "0 OFF", og træk nøglen ud for at sikre mod utilsigtet ibrugtagning.

Betjenings- og funktionselementer

1 Skrue til fastgørelse af skubbebøjlen (2x) 2 Støvfilter 3 Smudsbeholder 4 Tætningsliste i bunden (på snavsbeholderen) 5 Oplader

(Kun KM 75/40 W Bp Pack)

6 Batterier (Kun KM 75/40 W Bp Pack) 7 Drivhjul 8 Tætningslister i siden 9 Fejevalse 10 Forreste tætningsliste 11 Grovsmudslåge 12 Styringshjul med stopbremse 13 Fastspænding af sidekosten 14 Sidekost 15 Skærmlås 16 Skærm 17 Batteriopladestik (Kun KM 75/40 W Bp) 18 Bøjle 19 Håndtag til fremkørsel 20 Håndtag til løftning og sænkning af grovsmudslåget.

Betjeningsfelt

1 Hovedafbryder 2 Håndtag til løftning og sænkning af sidekosten 3 Støvfilterdækslets skrueprop 4 Snavsbeholderens låsebøjle 5 Filterrensning til støvfilteret 6 Våd-, tørklap

Hovedafbryder

0/OFF Motor slukket

1 Motor tændt A Fjern højden B Fejlvisning C Batteridisplay

Fjern nøglen

Drej hovedafbryderens nøgle ud over stilling "0" og fjern den.

Åbn maskinens hætte

OBS

Maskinens hætte låses op med hovedafbryderens nøgle.

Sæt hovedafbryderens nøgle ind i hættelåset og drej den 90° med uret. Træk hættelåset ud ved nøglen. Åbn apparatets hætte.

Luk maskinens hætte

Lås maskinens hætte, låsemekanismen låses automatisk.

Inden ibrugtagning

Anvisninger til aflæsning

FARE

Hold øje med maskinens vægt ved læsningen!

Tomvægt (transportvægt)
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Tilladt totalvægt
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Aflæsning

Fjernpappet. Fjern træklodserne til sikring af hjulene og løft maskinen manuelt fra pallen. Løsn stopbremsen.

Bemærk: Inden maskinen vippes, fjern snavsbeholderen og drej skubbebøjlen fremad. Sæt maskinen ikke på skubbebøjlen. Sæt sidebørsten på medbringeren og skru den fast.

Batterier

Sikkerhedsanvisninger vedrørende batterierne

Overhold altid nedenstående advarselshenvisninger ved håndtering af batterier:

Følg anvisningerne på batteri- erne, i brugsanvisningen og i kørtejets driftsvejledning!

Brug øjenværn!

Hold barn væk fra syre og bat- terier!

Eksplosionsrisiko!

Gnister, øben ild og rygning for- budt!

Aetsningsfare!

Førstehjælp!

Advarselsnotat!

Bortskaffelse!

Smid ikke batterier i affaldstøn- den!

Risiko

Eksplosionsrisiko! Læg ikke værktøj eller lignende på batteriet, dvs. på endepoler og cellebroer.

△Risiko

Fysisk risiko! Sørg for aldrig at komme i berøring med bly. Vask altid hænder efter arbejde med batterierne.

△FARE

- Rygning og åben ild er forbudt. - Batterier må kun oplades i rum, som er godt ventileret, fordi der opstår eksplosive gasser under opladningen.

Risiko

Ætsningsfare!

• Syresprøjt i øjne eller på huden skal skylles med meget klart vand.
• Søg derefter omgående en læge. - Tilsmudset tøj vaskes med vand.

Anbefalede batterier

	Bestil-lingsnr.	Volu-men	Luft-strøm
60 Ah, vedlige-holdel-sesfri	6.654-226.0*	1,65** 0,6	6***

• Maskinen har behov for 2 batterier **im³ **im³/h

Anbefalede oplader. Montering og tilslutning af batterierne.

Ved variant KM 75/40 W Bp Pack er batterierne og opladeren allerede integreret.

Åbn apparatets hætte. Sæt batteriet på motorstolen. → Batterierne skal sikres med de tilsvarende låsebånd.

→ Slut polklemmen (rød ledning) til pluspol (+). → Skru forbindelsesledningen på batteriet. Slut polklemmen til minuspol (-).

Bemærk: Kontroller, at batteripolerne og polklemmerne er tilstrækkeligt beskyttet med polbeskyttelsesfedt.

Brug kun batterier med polafdækning. Udskift polafdækningen i tilfælde af tab.

FORSIGTIG

Lad batterierne op, før maskinen tages i brug.

Opladning af batterier

△Risiko

Fysisk risiko! Opladeren må kun tages i drift, hvis netkablet ikke har skader. Et netkabel med skader skal omgående udskiftes af producenten, kundeservice eller en uddannet person.

△FARE

Fare på grund af elektrisk stød. Tag hensyn til strømledningsnettet og afbryderen. Brug kun opladeren i tørre rum med tilstrækkelig ventilation.

Bemærk: Opladningstiden er ca. 12 timer ved et tomt batteri.

Risiko

Fysisk risiko! Overhold sikkerhedsbestemmelserne ved omgang med batteriet. Overhold opladerproducentens brugsvejledning.

Opladning - KM 75/40 W Bp Pack

Bemærk: Batterierne må kun oplades ved stuetemperatur!

Bemærk: Apparatet er som standard udstyret med vedligeholdelsesfri batterier.

Åbn maskinhjelmen. → Sæt ladeaggregatets netstik i stikdåsen.

Bemærk: Ladeaggregatet er elektronisk reguleret og afslutter opladningen automatisk. Alle apparatets funktioner afbrydes automatisk under opladningen.

1 Batteristatusvisning

Batteristatusvisningen viser opladningens forløb, når netstikket er tilsluttet:

Batteriene oplades Blinker grønt
Batteriene er opladet Lyser grønt
Fejl på ladeaggregat Lyser rødtd
Fejl n fra fejltabel forelig-ger	Blinker rødtd n gange med pause

Fejltabel:

1	Batteri jegke tilsluttet
2	Batteriets poler tilsluttet forskert
3	Batteri dybafladet
4	Problem med opladningskarakteri-stik
5	Netdel for varm
6	Hardwarefejl
7	Kommunikationsfejl (netdelsmo-dus)

For at sikre en lang batterilevetid bør batteriet altid være fuldt opladet.

Opladeproces - KM 75/40 W Bp

Åbn apparatets hætte. Stik ladekablet ind i fejemaskinens opladningsbøsning. Sæt netstikket i og tænd for opladeren.

Efter opladningen

KM 75/40 W Bp Pack: Træk netstikket ud. Vikl netkablet omkring opladerens kabelholder. Luk skærmen. KM 75/40 W Bp: Sluk ladeaggregatet og afbryd den fra strømnettet. Træk ladekablet ud af apparatet. Luk skærmen.

Afmontere batteriet

Åbn apparatets hætte. Afbryd polklemmen fra minuspolen (-). Skru batteriets forbindelseskabel af. Afbryd polklemmen fra pluspolen (+). Løsn holdebåndet. Fjern batterierne. Gamle batterier skal bortskaffes i henhold til de gældende bestemmelser.

Ibrugtagning

Generelle henvisninger

FARE

Fysisk risiko! Afbryd maskinen, inden snavsbeholderen fjernes.

Bemærk: Idriftsættelse kun med lukket maskinhætte.

Stil fejemaskinen på et plant underlag. Sluk for motoren. Aktiver stopbremsen.

Kontrol- og vedligeholdelsesarbejder

Kontroller batteriernes ladetilstand. Kontroller sidebørsterne. Kontroller fejevalsen. Rens støvfilteret. Tøm smudsbeholderen.

Fejlvisningen viser, om der er en fejl på apparatet:

Fejl i motorstyringen. Blinker rødt.

Drift

Risiko

Hvis maskinen bruges over et længere tidsrum, kan det kompromittere hændernes blodtilførsel på grund af vibrationerne.

En generel gyldig varighed for brugen kan ikke fastlægges, fordi det er afhængig af flere faktorer:

• Personligt anlæg for en dårlig blodtilførsel (ofte kolde fingre, kriblen i fingrene). - Lave temperaturer. Du bør bære handsker til beskyttelse.
• Et hårdt greb har en dårlig indflydelse på blodtilførslen.
• Et uafbrudt drift er dårligere end et drift, som afbrydes ind imellem med pauser.

Ved regelmæssigt og langvarig brug af apparatet og ved gentagende fremkaldelse af de tilsvarende symptomer (f.eks. kriblen i fingrene, kolde fingre), anbefaler vi at konsultere en læge.

Start maskinen

Løsn stopbremsen. Tænd motoren. Drej hovedafbryderen til position 1. Bemærk: Fejevalse og sidekost roterer.

Kørsel med maskinen

Kør frem

Træk håndtaget til fremkørsel.

Bemærk: Afhængig af håndtagets position kan kørehastigheden justeres trinløst til fremadgående kørsel.

Tomgang

Giv slip på håndtaget til fremkørsel. Maskinen standser.

Kørsel over forhindringer

Kørsel over faste forhindringer op til 30 mm:

Løft grovsmedslågen. Kør langsomt og forsigtigt fremad og over forhindringen.

Kørsel over faste forhindringer over 30 mm

Der må kun køres hen over sådanne forhindringer ved hjælp af en egnet rampe.

Fejefunktion

Risiko

Fysisk risiko! Når grovsmedslågen står åben, kan fejevalsen slynge sten eller singel fremefter. Sørg for, at mennesker, dyr og genstande ikke kan komme i fare.

FORSIGTIG

Undgå at feje pakbånd, tråd eller lignende op, da det kan beskadige det mekaniske fejesystem. Bemærk: For at få et optimalt rengøringsresultat bør kørselshastigheden tilpasses forholdene.

Fejning med løftet grovsmedslåge

Bemærk: For at kunne feje større dele med en højde op til 50 mm, f.eks. cigaretpakker, skal grovsmedslågen kortvarigt løftes op.

Løft grovsmedslågen:

→ Træk håndtaget til løftning af grovsmudslagen.

Sænk grovsmudslagen:

→ Slip håndtaget til løftning af grovsmudslagen.

Bemærk: Der kan kun opnås et optimalt rengøringsresultat, når grovsmudslaget er sænket helt ned.

Fejning med sidebørste

→ Sæt håndtaget til sænkning af sidekosten fremad. Sidekosten sænkes ned.

Fejning af tørre underlag

Bemærk: Smudsbeholderen tømmes jævnligt under drift.

Bemærk: Støvfilteret bør renses jævnligt under drift.

Lukke våd-/tørklappen

Fejning af fugtige eller våde underlag

Åbne våd-/tørklappen.

Bemærk: På den måde beskyttes filteret mod fugt.

Batteridisplay

Batteridisplayet viser under driften batteriernes opladningsstatus:

fuld lyser grønt
30% restkapacitet lyser gult
10% restkapacitet blinker rødt
Beskyttelse imod dyb aflad- ning, apparatet slukkes.	lyser rødt

Fejlvisning

Fejlvisningen viser, om der er en fejl på apparatet:

Fejl i motorstyringen Blinker rødt

Rens støvfilteret

→ Håndtaget til filterrensningen trækkes flere gange ud og skubbes tilbage.

Tømning af smudsbeholderen

△FARE

Fysisk risiko! Afbryd maskinen, inden snavsbeholderen fjernes.

Bemærk: Hold øje med, at tætningslisten ikke beskadiges, hvis snavsbeholderen tømmes.

Bemærk: Snavsbeholderens maks. nyttelast er 40 kg.

→ Rens støvfilteret. → Træk snavsbeholderens låsebøjle opad. → Træk snavsbeholderen ud. Tøm smudsbeholderen. → Skub snavsbeholderen ind. Tryk snavsbeholderens låsebøjle ned.

Sluk for maskinen

Sluk for motoren. → Drej hovedafbryderen til position 0.

Løft sidekosterne. → Aktiver stopbremsen. → Drej hovedafbryderens nøgle ud over stilling "0" og fjern den.

Transport

Fare for person- og materielskader! Hold øje med maskinens vægt ved transporten.

→ Sluk for motoren. → Drej hovedafbryderens nøgle ud over stilling "0" og fjern den. → Aktiver stopbremsen. → Sørg for at sikre maskinen med kiler ved kanterne. → Sørg for at sikre maskinen med spændebånd eller wirer. → Ved transport i biler skal renseren fastspændes i henhold til gældende love.

1 Fastspændingsområde over skubbebøjlen 2 Fastspændingsområde under maskinens hætte

Bemærk: Brug markeringerne for fastgørelsesområder på maskinrammen (kædesymboler).

Bemærk: Bowden- eller tovtræk må ikke knækkes.

Opbevaring

Afbrydning/nedlæggelse

Hvis fejemaskinen ikke bruges i en længere periode, skal nedenstående punkter overholdes:

Stil fejemaskinen på et plant underlag. Sluk for motoren. → Drej hovedafbryderens nøgle ud over stilling "0" og fjern den. → Aktiver stopbremsen. → Fejemaskinen sikres mod at rulle væk. → Løft fejevalsen op. Dertil skal indstillingsgrebet gå i hak i det øverste hul. → Løft sidekosterne. Rengør fejemaskinen indvendigt og udvendigt. Stil maskinen et beskyttet og tørt sted. → Afbryd batteriet. Oplad batteriet og oplad igen ca. hver 2. måned.

• Istandsættelser må kun gennemføres af den godkendte kundeservice eller fagkyndige personer, som er fortrolige med alle gældende sikkerhedsbestemmelser.
• Stedforandrede maskiner der bruges til erhverv skal kontrolleres med hensyn til sikkerhed ifølge VDE 0701.

Rensning

FORSIGTIG

Risiko for beskadigelse! Maskinen må ikke rengøres med en vandslange eller højtryksvandstråle (risiko for kortslutning eller andre skader).

BEMÆRK

Træk netstikket til ladeaggregatet ud af stikkontakten inden rengøringsarbejder.

Frakobl pluspolen på batteriet inden rengøringsarbejder.

Indvendig rengøring af maskinen

ADVARSEL

Fysisk risiko! Bær støvmaske og beskyttelsesbriller.

Åbn apparatets hætte. Tør maskinen af med en klud. → Blæs maskinen ren med trykluft. → Luk skærmen.

Rengøring af maskinens udvendige side

→ Rengør maskinen udvendigt med en fugtig klud vædet i mild vaskelud.

Bemærk: Brug ingen aggressive rengøringsmidler.

Vedligeholdelsesintervaller

Vedligeholdelse udført af kunden

→ Kontroller fejevalsen og sidebørsten for slid og indviklede bånd. → Kontroller alle betjeningselementers funktion. → Kontroller funktionen af alle kontrollamper.

→ Kontroller drivremmen med hensyn til spænding, slitage og funktion. → Kontroller, om de bevægelige dele går let. → Kontroller tætningslisterne i fejeområdet med henblik på indstilling og slitage. → Kontroller fejevalsens fejeprofil. Rens støvfilteret.

Bemærk: Beskrivelse, se kapitlet Vedligeholdelsesarbejder.

Bemærk: Alle service- og vedligeholdelsesarbejder, der skal udføres af kunden, skal udføres af uddannet fagpersonale. Kontakt Kärcher-forhandleren, såfremt der er behov herfor.

Vedligeholdelse udført af kundeservice

Efter første måned eller 5 driftstimer:

Udfør første inspektion.

Service for hver 50 driftstimer

Vedligeholdelse for hver 100 driftstimer, henholdsvis en gang hvert halve år

Service for hver 300 driftstimer

Vedligeholdelse for hver 500 driftstimer, henholdsvis en gang om året

Bemærk: For at opretholde muligheden for at stille krav til garantien skal alle service- og vedligeholdelsesarbejder i garantiperioden udføres af en autoriseret Kärcher-kundeservice iht. servicehæftet.

Vedligeholdelsesarbejder

Klargøring:

Stil fejemaskinen på et plant underlag. → Drej hovedafbryderens nøgle ud over stilling "0" og fjern den. → Aktiver stopbremsen.

Generelle sikkerhedsanvisninger

△FARE

Fysisk risiko!

Motoren har et efterløb på ca. 3 - 4 sekunder, efter at der er slukket for den. Det er meget vigtigt at holde afstand til arbejdsområdet i den tid.

ADVARSEL

Lad maskinen køle tilstrækkeligt af, inden vedligeholdelses- og reparationsarbejderne påbegyndes.

Rør ikke ved varme komponenter, som f.eks. motoren.

BEMÆRK

Træk netstikket til ladeaggregatet ud af stikkontakten inden vedligeholdelsesarbejder.

Frakobl pluspolen på batteriet inden vedligeholdelsesarbejder.

BEMÆRK

Tag batterier og snavsbeholder ud, og drej skubbebøjlen fremad, inden maskinen tippes. Stil ikke maskinen på skubbebøjlen. Inden maskinen renses og vedligeholdes, og inden komponenter udskiftes, skal maskinen afbrydes.

Indstille køredrevets bowdentaek

En justering er nødvendig, hvis maskinens drivkraft er utilstrækkelig ved bakkekørsel.

Åbn apparatets hætte. Løsn kontramøtrikken. → Juster stilleskruen. Stram kontramøtrikken.

Kontrol af fejevalsen

→ Aktiver stopbremsen. Fjern snavsbeholderen. Fjern bånd og snore fra fejevalsen.

Udskiftning af fejevalsen

Udskiftningen er nødvendig, hvis fejeresultatet på grund af slitage på børsterne bliver synligt dårligere.

BEMÆRK

Batteriet skal tages ud, inden maskinen tippes.

Stil ikke maskinen på skubbebøjlen.

→ Aktiver stopbremsen. Udtag snavsbeholderen. → Tag batterierne ud. Vip maskinen tilbage.

Løft grovsmudslaget, tryk lejeskålen ind og sving fejevalsen fremad. → Tag fejevalsen ud. Sæt en ny fejevalse på drivtappen (venstre). På den anden side skal lejeskålen gå i hak i fejevalsevingens hul.

FORSIGTIG

Risiko for beskadigelse! Hold øje med, at børster ikke klemmes fast i fejevalsevingens hul.

Bemærk: Efter indbygningen af den nye fejevalse skal fejebanen indstilles på ny.

Kontrol og indstilling af fejevalsens fejebane

Kør fejemaskinen hen på et jævnt og glat underlag, der er synligt dækket med støv eller kridt. → Aktiver stopbremsen. Fejevalsen skal dreje i ca. 15-30 sekunder. → Løft fejemaskinen i foran og kør til siden.

Fejebanens form danner en ensartet firkant, som er mellem 30-40 mm bred.

Justeringsområde (-) 1...10 (+)
Minimal fejebane 1
Maksimal fejebane 10
Ny fejevalse	1...3

Justere fejebanen:

Åbn apparatets hætte. Juster venstre og højre indstillingsgreb og lad dem gå i hak i samme hul.

• Indstillingsgrebet går i hak i det dybtliggende hul (+): Fejebanen forstørres
• Indstillingsgrebet går i hak i det højtliggende hul (-): Fejebanen reduceres → Kontroller fejeområdet.

Udskiftning af sidebørste

Udskiftningen er nødvendig, hvis fejeresultatet på grund af slitage på børsterne bliver synligt dårligere.

Bemærk: Inden maskinen vippes, fjern snavsbeholderen og drej skubbebøjlen fremad. Sæt maskinen ikke på skubbebøjlen.

→ Skru de 3 skruer på sidekostens bund ud. Fjern sidekosten. Sæt ny sidekost på medbringeren og skru den fast.

Justering af sidekostsænkningen

Justering er nødvendig, hvis fejeresultatet på grund af slitage på børsterne bliver synligt dårligere.

Åbn apparatets hætte. → Løsn vingemøtrikken.

→ Juster stilleskruen. → Stram vingemøtrikken.

Indstilling af løftningen af grovsmudslågen

En justering er nødvendig, hvis grovsmudslågen ikke kan løftes langt nok. - Hvis fejeresultatet bliver dårligere, f.eks. på grund af forhjulenes slitage, skal bowdentrækket justeres en lille smule.

Åbn apparatets hætte. → Løsn kontramøtrikken. → Juster stilleskruen. → Stram kontramøtrikken.

Indstilling og udskiftning af tætningslister

Bemærk: Inden maskinen vippes, fjern snavsbeholderen og drej skubbebøjlen fremad. Sæt maskinen ikke på skubbebøjlen.

Forreste tætningsliste: Løsn tætningslistens fastspændingsskrue. Juster eller udskift tætningslisten.

Indstil tætningslistens afstand til underlaget, så den slæber 0-10 mm bagud. Juster tætningslisten. Træk tætningslistens fastspændingsskrue fast.

Løsn tætningslistens fastspændingsskrue.

Juster eller udskift tætningslisten.

Indstil tætningslistens afstand til underlaget, så den slæber 0-10 mm bagud.

Træk tætningslistens fastspændingsskrue fast.

Løsn tætningslistens fastspændingsskrue.

Juster eller udskift tætningslisten.

Skub et max. 1-2 mm tykt underlag under for at indstille afstanden til gulvet.

Juster tætningslisten.

Træk tætningslistens fastspændingsskrue fast.

Udskiftning af støvfilter

ADVARSEL

Tøm smudsbeholderen, inden støvfilteret skiftes ud. Bær støvbeskyttelsesmaske ved alle arbejder på filteranlægget. Overhold sikkerhedsbestemmelserne vedrørende håndtering af finstøv.

FORSIGTIG

Risiko for beskadigelse!

Støvfilteret må ikke beskadiges. → Aktiver stopbremsen. → Rens støvfilteret.

→ Skru støvfilterdækslets skrueprop på imod uret. Løft støvfilterdækslet. → Udskift støvfilteret. Hold øje med støvfilterets korrekte placering (se figuren). → Skru skrueproppen fast indtil anslaget.

FORSIGTIG

Hvis skrueproppen ikke skrues fast indtil anslaget, kan der opstå skader.

Bemærk: Pas på at lamellerne ikke bliver beskadiget, når det nye filter sættes i.

Udskiftning af sikring/relæ

KM 75/40 W Bp

1 Sikring F1 (50 A) 2 Sikring F2 (2 A) 3 Relæ 4 Batteriopladningsstik

Åbn maskinhjelm.

→ Udskift defekt sikring eller relæ.

KM 75/40 W Bp Pack

Sikringen er placeret på batteripolklemmen.

Tilbehør

Sidekost, blød 6.905-626	0
Til fintstøv på indendørs arealer, fugtighedsbestandig.
Fejevalse, blød 6.906-886	0
Med naturbørster: Specielt til fejning af fin-støv på glatte gulve og indvendige flader. Ikke modstandsdygtig overfor fugt, pågression anvendes til silbende overflader!
Fejevalse, HARD 6.906-885.0
Til fjernelse af fast siddende snavns i udendørsområdet, fugtighedsbestandig.
Fejevalse, antistatisk	6.906-950.0
Til overflader som kan oplades statisk som f.eks. tæpper eller kunstige græspla-ner
Fejeenhed til gulvtæpper	2.641-571.0
Indeholder: Fnugsi, antistatisk fejevalse, 3-dobbelt styringsrulle

EU-

overensstemmelseserklæring

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Fejesugemaskine

Type: 1.049-xxx

Gældende EU-direktiver

Anvendte tyske standarder

---

Anvendte overensstemmelsesvurderingsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 86

Garanteret: 88

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Hjælp ved fejl
Fejl Afhjælpning
Maskinen kan ikke startes Kappek	ontaktafbryderen har slukket apparatet. Lukning af maskinhjelmen
	Opladning af batterier
	Kontroller overlastsikringen
	Kontakt Kärcher-kunderservice.
Motoren er i gang, men maskinen kører ikke	Indstille køredrevets bowdentræk
	Kontroller kilerem
	Kontakt Kärcher-kunderservice.
Maskinen standser ved kørsel op ad bakker	Kør med ringere hældning
	Kontroller overlastsikringen
	Indstille køredrevets bowdentræk
	Kontroller kilerem
	Kontakt Kärcher-kunderservice.
Fejevalsen standser, fejlindikato- ren lyser rødt	Sæt hovedafbryden til "OFF", kontROLLER børsten for genstande som sidder fast. Kørevt. med en ringere stigning. Tænd ivgen for hovedafbryden. Hvis这部分 procedure gentages fire gange, gen-nemfører styringen en tvangspause på 2 minutter for atiske ned. Under这部分 tid kan maskinen ikke startes.
Maskinen fejer ikke ordentligt	Kontroller fejevalse og sidebørster med henblik på slitage. Skift dem om质地vidigt ud.
	Kontroller grovsmudslagens funktion.
	Justere grovsmudslagens bowdentræk (justeringsskrue)
	Kontroller rem for spænding og Funktion, udskift after behov
	Fejebanen justeres
	Udskiftning af fejevalsen
	Kontakt Kärcher-kunderservice.
Maskinen støver Kontroller grovsm	udslagens funktion.
	Justere grovsmudslagens bowdentræk (justeringsskrue)
	Kontroller, rens eller udskift støvfilteret. Støvfilteret på alike vaskes.
	Tøm smudsbeholderen.
	Udskift tæningsprofilen på snavsbeholderen
	Kontroller tæningsen på støvfilteret
	Kontroller tæningslisterne for slid. Juster eller udskift dem, safremt det er质地vidigt.
Dårligt fejeresultat i kantområder- ne	Justere sidekostsænkningen
	Skift sidebørsterne ud.
	Sænke sidekosten
	Kontroller sidekostens drivrem
	Kontakt Kärcher-kunderservice.
Sidekostløftningen fungerer ikke	Kontroller sidekostløftningens bowdentræk
	Kontakt Kärcher-kunderservice.
Ny fejevalse stryger hem ad snavs-beholderen	Korriger fejbeanens indstilling, hertil skal begge indstellingsgrepå i hak i hvart det hjere liggende hul (1...3)

Tekniske data

		KM 75/40 W Bp KM 75/40 W Bp Pack
Maskindata
Længe x bredde x højde (med udstrakt skubbebjle) mm 1430 x 750 x 4,5	190 1430 x 750 x 1190
Længe x bredde x højde (med foldet skubbebjle) mm 1160 x 750 x 930	1160 x 750 x 930
Vægt (uden batterier) kg 79 79
Vægt (med batterier) kg 125 125
Tilladt totalvægt kg 205 205
Køre- og fejehastighed km/h 4,5	4,5
Stigningsve nes maks.	%	12 12
Fejevalens diameter	mm 265 265
Sidebørstens diameter	mm 410 410
Maksimal fladekapacitet	m3/h	3400
Arbejsbredde uden sidebørster	mm 550 550
Arbejsbredde med sidekost	mm 750 750
Smudsbeholderens volumen	I	40 40
Beskyttelseklasse, dryptæt	--	IPX 3
Motor
Type	--	Ligestrompermanentmagnetmotor Drejeretning højre
Spænding	V	24 24
Mærkestrøm	A	22 22
Nominel ydelse	W	400 400
Omdrejningstal	1/min	2750
Kapslingsklasse	--	IP 20
Batteri
Type	--	--
Kapacitet	Ah	--
Vægt	kg --	23
Ladetid ved fuldstændig afladet batteri	h	--
Driftstid after flere gange opladning	h	--
Oplader
Netspænding	V~	--
Udgangsspænding	V	--
Ladesstrøm	A	--
Netfrekvens	Hz	--
El-sikring
Central	A	50 50
Sikring styringen	A	2
Fuldafländningsbeskyttelse	--	via relæ
Oplader		---
Filter- og sugesystem
Filterflade finstøvfilter	m2	1,8
Anvendelseskategori filter for ikke sundhedsskadelig støv	--	L
Nominel vakuum sugesystem	mbar	5
Nominel volumenstrøm for sugesystemet	I/s	45 45
Omgivende betingelser
Driftstemperatur	°C	-5 til +40
Opladningstemperatur		---
Luftfugtighed, jegke-kondenserende	%	0 - 90
Oplyste værdier ifølg EN 60335-2-72
Lydtryksniveau LpA	dB(A)	71 71
Usikkerhed KpA	dB(A)	3
Lydefektniveau LwA + usikkerhed KpA	dB(A)	88 88
Usikkerhed KpA		2
Hånd-arm vibrationsværdi	m/s2	3,7
Usikkerhed K	m/s2	0,2

Sikkerhetsanvisninger

Sikkerhetsanvisninger for betjening

• I kjøretningen skal det ikke kjøres stigninger eller nedoverbakker over 12%. Veltefare ved ustabilt underlag.
• Maskinen må kun kjøres på fast underlag. Veltefare ved for sterk sidehelling.
• Det må bare kjøres stigninger på maksimalt 12% på tvers av kjøretningen. Kjørehastigheten skal tilpasses de aktuelle forholdene.

Ved omgang med batterier må det tas hensyn til:

Røyking og bruk av åpen ild er ikke tillatt. - Rom der det lades batterier må være godt ventilerte, da det dannes høyt eksplosive gasser ved lading.

△Fare!

Fare for skade!

• Syresprut i øyne eller på huden skal skylles ut/av med mye rent vann.
• Kontakt lege straks etterpå. - Forurensede klær må vaskes med vann.

Anbefalte batterier

	Bestil-lingsnr.	Volumer	Luft-strøm
60 Ah, Vedlike-holdsfritt	6.654-226.0*	1,65** 0,6	6***

• Maskinen trenger 2 batterier

Maksimale mål for batteri. Anbefalte batteriladere.

På KM 75/40 R Bp Pack er batteriene og laderen allerede innebygget.

Åpne dekselet på maskinen. Sett batteriene på motorbæreren. Sikre batteriet med holderbånd.

Koble polklemmen (rød kabel) til plusspolen (+). → Skru fast tilkoblingsledningen til batteriene. Koble polklemmen til minuspolen (-).

Merk: Kontroller at batteripoler og polklemmer er tilstrekkelig beskyttet med polfett. Bruk kun batterier med polhetter. Erstatt polhetten dersom den går tapt.

FORSIKTIG

Lad opp batteriene før maskinen tas i bruk.

Lading av batterier

Fare

Fare for skader! Ladeapparatet må bare brukes når strømledningen ikke er skadet. En skadet strømledning må erstattes av produsenten, kundetjenesten eller av en kvalifisert person.

FARE

Batteriene lades	blinker grønt
Batteriene er ladet	Lyser grønt
Feil på laderen	lyser rødt
Feil n fra feiltabellen fore-ligger	blinker rødt n ganger med pause

Feilindikatoren viser om det er en feil på apparatet:

Feil motorstyringen Blinker rødt

Rengjøre støvfilter

Beveg håndtaket for filterrengjøring flere ganger inn og ut.

Tommefieavfallsbeholderen

△FARE

Varme deler som drivmotor må ikke berøres.

OBS

Koble fra batteriets plusspol for vedlikeholdsarbeider.

OBS

Sikkerhetsanvisninger

Sikkerhetsanvisninger for manøvreringen

Henvisninger om avlastning

△FARE

Risiko for personskader, risiko for materielle skader!

Utfør vedlikehold hver 500. driftstime eller hvert år.
