BRUGSANVISNING HD 10154 Cage Food Kärcher

Læs original brugsanvisning inden første brug, følg anvisnin-

gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

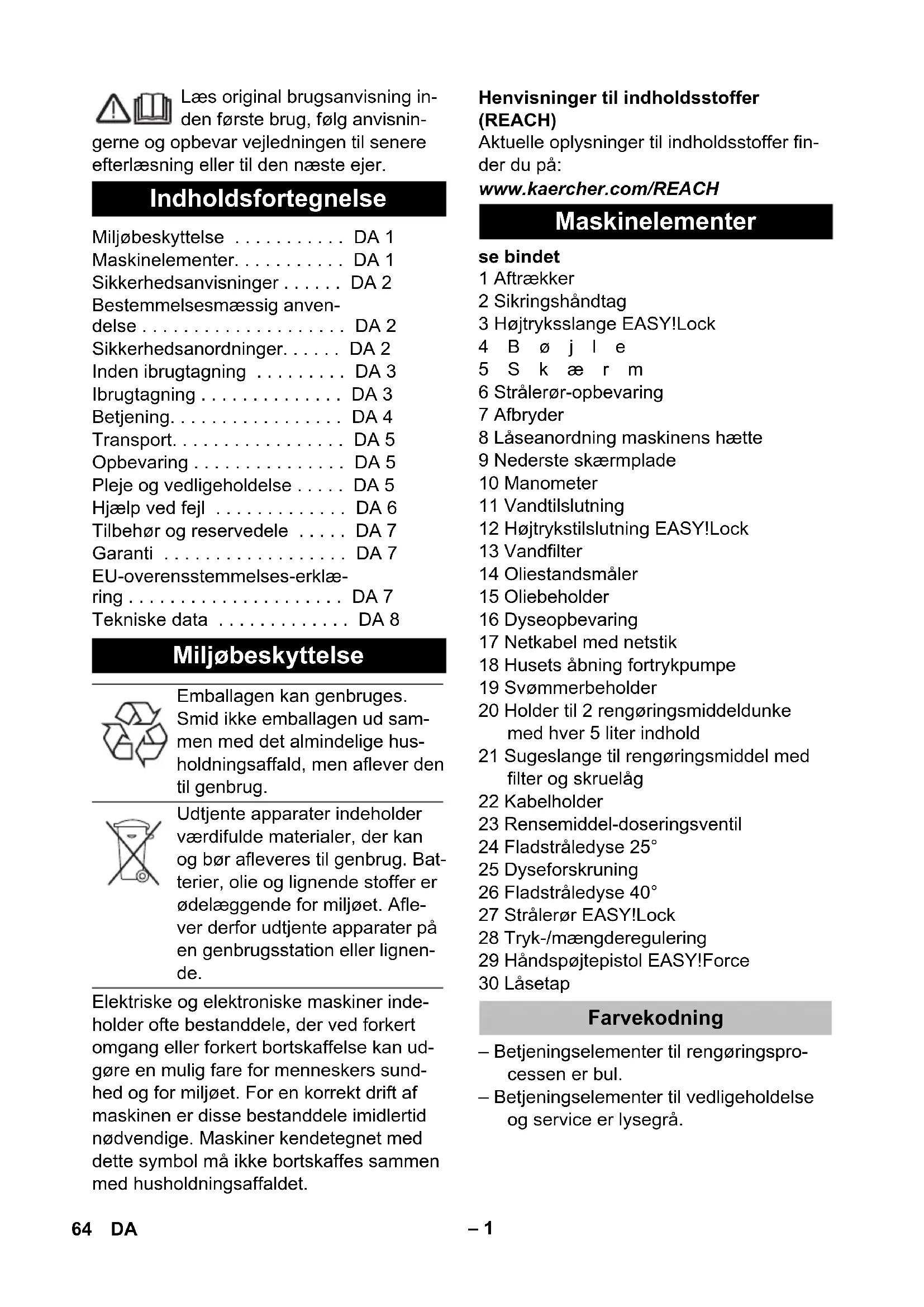

Indholdsfortegnelse

Sikkerhedsanvisninger ..... DA 2

Bestemmelsesmæssig anvendelse .... DA 2

Sikkerhedsanordninger..... DA 2

Inden ibrugtagning ..... DA 3

Ibrugtagning ..... DA 3

Betjening. DA 4

Transport. DA 5

Opbevaring DA 5

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Elektriske og elektroniske maskiner indeholder ofte bestanddele, der ved forkert omgang eller forkert bortskaffelse kan udgøre en mulig fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse bestanddele imidlertid nødvendige. Maskiner kendetegnet med dette symbol må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

3 Højtryksslange EASY!Lock

4 B ø j l e

5 S k æ r m

8 Låseanordning maskinens hætte

9 Nederste skærmplade

10 Manometer

11 Vandtilslutning

12 Højtrykstilslutning EASY!Lock

13 Vandfilter

14 Oliestandsmåler

15 Oliebeholder

16 Dyseopbevaring

17 Netkabel med netstik

18 Husets åbning fortrykpumpe

19 Svømmerbeholder

20 Holder til 2 rengøringsmiddeldunke med hver 5 liter indhold

21 Sugeslange til rengøringsmiddel med filter og skruelåg

22 Kabelholder

23 Rensemiddel-doseringsventil

24 Fladstråledyse 25°

25 Dyseforskruning

26 Fladstråledyse 40°

27 Strålerør EASY!Lock

28 Tryk-/mængderegulering

29 Håndspøjtepistol EASY!Force

30 Låsetap

Farvekodning

• Betjeningselementer til rengøringsprocessen er bul.
  – Betjeningselementer til vedligeholdelse og service er lysegrå.

Sikkerhedsanvisninger

• Inden første ibrugtagelse skal betjeningsvejledningen og sikkerhedshenvisningerne nr. 5.951-949.0 læses!
  – De pågældende nationale love til væskestrålere skal overholdes.
  – De pågældende nationale love til forebyggelse imod ulykkestilfælde skal overholdes. Væskestrålere skal kontrolleres regelmæssigt og resultaterne fra kontrollen skal skiftligt dokumenteres.
  – Der må ikke foretages ændringer på maskinen/tilbehøret.

Faregrader

⚠️FARE

Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden

ADVARSEL

Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden.

△FORSIGTIG

Henviser til en mulig farlig situation, der kan føre til lette personskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Symboler på apparatet

Højtryksstråler kan være farlige, hvis de ikke anvendes korrekt.

Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod højtryksrenseren.

Ifølge de gældende love, må ma- skinen aldrig anvendes på drikke- vandsnettet uden en systemseparator. Der skal anvendes en velegnet systemseparator fra Kärcher eller en alternativ systemseparator ifølge EN 12729 type BA.

Tilslut aldrig en systemadskiller direkte til maskinen, men til drikkevandsforsyningen.

Bestemmelsesmæssig anvendelse

Denne maskinen er udelukkende beregnet til rengøring med højtryksstråle uden/med rengøringsmiddel (f.eks. fødevareindustrien, opskæringsvirksomheder....).

Sikkerhedsanordninger

Overstrømsventil med trykafbryder

Ved reducering af vandmængden med tryk-/mængdereguleringen åbnes overstrømningsventilen og en del af vandet flyder tilbage til pumpesugesiden.

Hvis håndsprøjtepistolens aftrækker slippes, frakobles højtrykspumpen af en trykkontakt, og højtryksstrålen stopper. Hvis aftrækkeren trækkes, kobler trykkontakten pumpen til igen.

Sikkerhedsventil

Sikkerhedsventilen åbner, när det tilladte driftsovertryk kommer ned under det tilladte niveau; vandet strømmer tilbage til pumpesugesiden.

Overstrømsventil, trykafbryder og sikkerhedsventil er indstillet og plomberet fra fabrikken.

Indstilling foretages udelukkende fra kundeservice.

Tørkøringssikringen

Tørkøringssikringen afbryder motoren ved utilstrækkelig vandforsyning (vandtryk for lavt).

Pumpen beskyttes mod tørkørsel.

Inden ibrugtagning

Udpakning

• Kontroller emballagens indhold.
  – Ved transportskader skal forhandleren informeres omgående.

Kontroller oliestanden

→ Skru stjerneskruen til låsning af maskinens hætte ud og åbn hætten.
→ Træk den nederste skæmplade for- oven ud og hæng den ud nedadtil.
→ Aflæse oliestandsmåleren ved stående maskine. Oliestanden skal ligge mellem begge markeringen på oliebeholderen.

Aktivere udluftningen af oliebeholderen

→ Åbn hættens låseanordning og swing hætten opad.
→ Træk den nederste skæmplade for- oven ud og hæng den ud nedadtil.
→ Spidsen på oliebeholderens dæksel skæres af.
→ Fastgør den nederste skæmplade og maskinens hætte.

Montere håndsprøjtepistolen, strålerøret og dysen

Bemærk: EASY!Lock-systemet forbinder hurtigt og sikkert komponenterne med kun en omdrejning takket være hurtiggevindet.

→ Sæt højtryksdysen på strålerøret.
→ Omløbermøtrik monteres og spændes med hånden (EASY!Lock).
→ Forbind strålerøret med håndsprøjtepi-stolen og spænd det fast med hånden (EASY!Lock).

→ Forbind højtryksslangen med maskinens håndsprøjtepistol og spænd den fast med hånden (EASY!Lock).

Ibrugtagning

El-tilslutning

⚠️FARE

Fare på grund af elektrisk stød.

• Maskinen skal tvingende sættes til el-nettet med et stik. En forbindelse med strømforsyningen via en forbindelse som ikke kan adskilles, er forbudt. Stikket bruges som adskillelse fra strøm-nettet.
• Minimum afsikring af stikdåsen (se Tekniske data).
• Den maksimal tilladelige netimpedans ved el-tilslutningspunktet (se tekniske data) må ikke overskrides. Hvis der er tvivl om netimpedansen af tilslutningspunktet, kontakt venligst energiforsyningsvirksomheden.
• Anvend et forlængerkabel med tilstrækkelig diameter (se „Tekniske data“) og kablet rulles helt fra kabeltromlen.

Se typeskilt/tekniske data for tilslutningsværdier

→ Rul netkablet af og læg det på gulvet.
→ Sæt stikket i en stikkontakt.

Vandtilslutning

Tilslutning til vandledningen

ADVARSEL

Læg mærke til vandforsyningsselskabets reglementer.

Ifølge de gældende love, må ma- skinen aldrig anvendes på drikke- vandsnettet uden en systemsepa- rator. Der skal anvendes en velegnet systemseparator fra Kärcher eller en alternativ systemseparator ifølge EN 12729 type BA.

Tilslutningsværdier, se venligst tekniske data.

→ Tilslut tilløbsslangen (min. længde 7,5 m, min. diameter 1") på maskinens vandtilslutning og på vandtilløbet (f.eks. vandhanen).

Bemærk:

→ Åbn for vandtilløbet.
→ Aflufte maskinen: Skru dysen af.

Lad maskinen køre så længe, indtil van- det træder blæsefrit ud.

Lad maskinen kære evt. 10 sekunder - sluk den. Gentag denne procedure flere gange.

→ Sluk for maskinen og skru dysen på igen.

Betjening

⚠️FARE

Fysisk risiko! Maskinen må aldrig bruges uden monteret strålerør. Kontroller, om strålerøret sidder fast før hver brug. Strålerørets forskruning skal være håndspændt. Eksplosionsrisiko!

Brændbare væsker må ikke sprøjtes.

Overhold de gældende sikkerhedsforskrifter ved anvendelse af højtryksrenseren i fareområder (f.eks. tankstationer).

Risiko for tilskadekomst! Under arbejdet skal håndsprøjtepistolen og strålerøret holdes fast med begge hænder.

Risiko for tilskadekomst! Aftrækkeren og sikingshåndtaget må ikke komme i klemme under driften.

Risiko for tilskadekomst! Kontakt kundeservice, hvis sikringshåndtaget er defekt.

Fare for personskader pga. højtryks-vandstrålen. Skub låsetappen på håndsprøjtepi-stolen fremad, før der arbejdes på maskinen.

△FORSIGTIG

Rengør motoren kun på steder med tilsvarende olieudskiller (miljøbeskyttelse).

Åbning/lukning af håndsprøjtepistolen

→ Åbn håndsprøjtepistolen: Betjen sikringshåndtaget og aftrækkeren.
→ Luk håndsprøjtepistolen: Slip sikringshåndtaget og aftrækkeren.

Drift med højtryk

Bemærk:

Maskinen er udstyret med en trykkontakt. Motoren kører kun, hvis håndsprøjtepistolen er åben.

→ Sæt hovedafbryderen på "I".
→ Afsikr håndsprøjtepistolen ved at skubbe låsetappen tilbage.
→ Åbn håndsprøjtepistolen.

⚠️FARE

Ved indstilling af tryk-/mængdereguleringen skal der holdes øje med, at strålerørets forskruning ikke løsnes.

→ Arbejdstryk og vandmængde indstilles (+/-) ved at dreje (trinløs) på tryk- og mængdereguleringen.

Vælge strålemåde

→ Luk håndsprøjtepistolen.
→ Hovedafbryderen sættes på "0".
→ Monter den ønskede dyse på strålerøret.

Drift med rengøringsmiddel

ADVARSEL

Uegnet rensemiddel kan føre til skader på maskinen og på objektet som skal renses. Der må kun bruges rensemidler som er godkendt af Kärcher. Følg doseringsanvisninger og henvisninger, der er vedlagt rengøringsmidlerne. Spar på rengøringsmidlet af hensyn til miljøet.

Tag højde for sikkerhedsanvisningerne på rensemidlerne.

Kärcher-rensemidler garanterer for et uforstyrret arbejde. Søg venligst om råd og bestil vores katalog eller informationsblade til rensemidler.

→ Sæt rengøringsmiddeldunken ind i holderen.
→ Hæng rensemidlets sugeslange ind i rensemiddeldunken.

Bemærk:

Hvis rengøringsmidlet skal opsuges fra en dunk som står på gulvet, skal der bruges slangeforlængelsen 2.641-944.0 (kommer ikke med leverancen).

→ Skru skruelåget på dunken.
→ Indstil doseringsventilen til rengøringsmiddel på det ønskede rengøringsmiddel og den ønskede koncentration.
→ Gennemfør rengøringen.
→ Efter brugen skal filteret dykkes i klart vand.
→ SM-doseringsventilen stilles til "0".
→ Kør maskinen er kort stykke tid med åbnet håndsprøjtepistol så resterne af rengøringsmidlet kan skylles ud.

Afbrydelse af driften

→ Luk håndsprøjtepistolen.
Maskinen frakobles.
→ Sikr håndsprøjtepistolen ved at skubbe låsetappen fremad.

Efter afbrydelsen:

→ Afsikr håndsprøjtepistolen ved at skubbe låsetappen tilbage.
→ Åbn håndsprøjtepistolen.
Maskinen kobles til igen.

Sluk for maskinen

→ Luk vandtilførslen.
→ Åbn håndsprøjtepistolen.
→ Tænd pumpen på kontakten og lad den køre i 5-10 sekunder.
→ Luk håndsprøjtepistolen.
→ Sæt startknappen på "0/OFF".
→ Netstikken bør kun trækkes ud af stikdåsen med tørre hænder.
→ Fjern vandtilslutningen.
→ Betjen sprøjtepistolen indtil maskinen er fri for tryk.
→ Sikr håndsprøjtepistolen ved at skubbe låsetappen fremad.

Opbevaring af apparatet

→ Sprøjtepistol inkl. stålrør stilles fra i strålerørholderen.
→ Højtryksslangen vikles omkring skubbebøjlen.
→ Tilslutningskablet vikles omkring kabelholderen.

Frostbeskyttelse

BEMÆRK

Frost ødelægger maskinen hvis den ikke fuldstændig tømmes for vand.

Maskinen opbevares et frostfrit sted.

Transport

⚠FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

BEMAERK

Beskyt aftrækkeren mod beskadigelser under transport.

→ Træk højtryksrenseren i bøjlen, når den skal transporteres over længere strækninger.
Hvis maskinen skal transporteres liggende, skal dunkene med rengøringsmiddel tages ud af holderen og lukkes.

Bemærk:

Hvis maskinen lægges ned løber den resterende mængde vand i svømmerbeholderen ud.

→ Ved transport i biler skal renseren fast-spændes i.h.t. gældende love.

Opbevaring

⚠FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten. Denne maskine må kun opbevares indendørs.

Fare for tilskadekomst på grund af utilsigtet startende maskine og elektrisk stød.

Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.

Bemærk:

Spildolie må kun bortskaffes via de dertil påtænkte samlingssteder. Afgiv venligst spildolie der. Forurening af miljøet med spildolie er strafbart.

Sikkerhedsinspektion/ servicekontrakt

De kan aftale en regelmæssig sikkerhedsinspektion med deres forhandler eller aftale en vedligeholdelseskontrakt. Søg rådgivning.

Før hver brug

→ Kontroller tilslutningskablet for skader (fare for elektrisk stød), tilslutningskabler med skader skal omgående udskiftes af en godkendt kundeservice/el-installatør.
→ Højtryksslangen skal kontrolleres med hensyn til skader (bristefare). Udskift beskadigede højtryksslanger med det samme.
→ Kontroller maskinen (pumpen) med hensyn på tæthed. 3 vanddråber per minut er tilladt og kan udtræde på maskinens bund. Ved stærkere utæthed kontakt kundeservice.

En gang om ugen

→ Kontroller oliestanden Kontakt kundeservice omgående ved mælkeagtig olie (vand i olien).
→ Rens vandfilteret.
→ Rens filteret på rensemiddelsugeslangen.

Hver 500. driftstime, mindst en gang om året

→ Lad kundeservice gennemføre vedligeholdelsen.
→ Olieskift skal gennemføres af kundeservice.

Bemærk:

Oliemængde- og type, se "Tekniske data".

Hjælp ved fejl

⚠️FARE

Fare for tilskadekomst på grund af utilsigtet startende maskine og elektrisk stød.

• Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.
• El-komponenter må kun kontrolleres og repareres af en godkendt kundeservice.

- I tvivlstilfælde eller ved udtrykkelige henvisninger skal De kontakte en godkendt kundeservice ved fejl, som ikke nævnes i dette kapitel.

Maskinen kører ikke

→ Kontroller tilslutningskablet for skader.
→ Kontroller netspændingen.
→ Tørkøringssikringen blev aktiveret: Kontroller vandtilløbet, åbn vandhanen, lad tørkøringssikringen kontrollere af kundeservice.
→ Kontakt kundeservice i fald af en elektrisk defekt.

Maskinen kommer ikke op på det nødvendige tryk

→ Monter højtryksdysen eller rotordysen på strålerøret.
→ Rens dyserne.
→ Erstat dysen.
→ Afluft maskinen (se " Ibrugtagning").
→ Skru fortrykspumpens låseskrue med en skruetrækker ud igennem fortrykspumpens åbning.
Løsn fortrykspumpens aksel ved at dreje den.
Skru låseskruen på og træk den fast.
→ Kontroller tilførselsmængden (se tekniske data).
→ Rens vandfilteret.
→ Kontroller alle tilførselsledninger til pumpen.
→ Kontakt kundeservice efter behov.

Pumpen utæt

3 dråber vand pr. minut er tilladt og kan dryppe ud fra bunden af højtryksrenseren.

→ Ved stærkere lækage skal maskinen kontrolleres af kunde-service.

Bemærk:

Under driften kan der komme vandstænk ud af svømmerbeholderen og løbe ud af maskinen. Dette er normalt og må ikke forveksles med en utæthed i pumpen.

Pumpen banker

→ Kontroller sugeledningen til vand og rensemiddel for utæthed.
→ Luk rensemidlets doseringsventil ved drift uden rensemiddel.
→ Afluft maskinen (se " Ibrugtagning").
→ Kontakt kundeservice efter behov.

Rensemiddel bliver ikke indsuget

Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen.

I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gra- tis inden for garantien, såfremt fejlen kan til- skrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice med- bringende kvittering for købet.

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Højtryksrenser

Type: 1.524-xxx

Gældende EU-direktiver

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2006

EN 61000-3-11:2000

EN 50366: 2003 + A1: 2006

Anvendte overensstemmelsesvurderingsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 84

Garanteret: 86

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Nettilslutning
Spænding V 400
Strømtype Hz 3~50
Motor-omdrejningstal 1/min 1400
Tilslutningseffekt kW 6.4
Kapslingsklasse IPX5
Sikring (forsinket, char. C) A 16
Forlængerkabel 30 m mm	2	2.5
Vandtilslutning
Forsyningstemperatur, maks. °C 85
Forsyningsmængde, min. l/h (l/min) 1200 (20)
Tilførselstryk, maks. MPa (bar) 1 (10)
Ydelsesdata
Arbejdstryk vand (med standarddyse)	MPa (bar)	2...15(20...150)
Max. driftsovertryk	MPa (bar)	17,5 (175)
Kapacitet	l/h (l/min)	400...990(6,67...16,5)
Standarddysens dysestørrelse		062
Indsugning rensemiddel	l/h (l/min)	0...60 (0...1)
Sprøjtepistolens tilbagestødskraft max.	N	48
Oplyste værdier ifølge EN 60335-2-79
Hånd-arm vibrationsværdi
Håndsprøjtepistol	m/s2	<2,5
Strålerør	m/s2	<2,5
Usikkerhed K	m/s2	1
Lydtryksniveau LpA	dB(A)	70
Usikkerhed KpA	dB(A)	2
Lydeffektniveau LWA+usikkerhed KWA	dB(A)	86
Driftsstoffer
Oliemængde	I	0.75
Olietype:	-- Hypoid S	AE 90
Mål og vægt
Længde	mm	524
Bredde	mm	650
Højde	mm	1100
Typisk driftsvægt	kg	77

Sikkerhetsanvisninger

Systemskiller skal alltid kobles til vannforsyningen, ikke direkte på maskinen.

Henvisning: EASY!Lock-Systemet forbinder komponenter raskt og sikkert med en hurtigvinsj på kun en omdreining.

Ikke sprut ut brennbare væsker.

Anvendte overensstemmende normer

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2006

EN 61000-3-11: 2000

EN 50366: 2003 + A1: 2006

Anvendt metode for samsvarsvurdering

17 Nätkabel med nätkontakt

Säkerhetsanvisningar

Symboler på apparaten
