Vlastnosti	Detaily
Typ produktu	Přenosná lednička
Kapacita	45 litrů
Rozměry (D x Š x V)	600 x 380 x 400 mm
Hmotnost	20 kg
Provozní teplota	-22 °C až +10 °C
Zdroj napájení	12/24 V DC, 100-240 V AC
Spotřeba energie	Přibližně 1,2 kWh/24h
Materiál	Robustní plastový kryt
Displej	Digitální displej s regulací teploty
Další funkce	Eco režim, ochrana proti hlubokému vybití
Součástí balení	Napájecí kabel 12/24 V, napájecí kabel AC
Záruka	2 roky
Doporučené použití	Kempování, cestování, outdoorové výlety
Údržba	Pravidelné čištění, kontrola těsnění
Bezpečnost	Ochrana proti přetížení, integrovaná elektrická bezpečnost
Obecné informace	Kompatibilní s aplikacemi Dometic pro dálkové ovládání

Často kladené otázky - CFX3 45 DOMETIC

Jak nastavit teplotu na Dometic CFX3 45?

Pro nastavení teploty stiskněte tlačítko pro nastavení teploty na ovládacím panelu a použijte šipky k výběru požadované teploty.

Můj Dometic CFX3 45 se nezapíná, co mám dělat?

Zkontrolujte, zda je zařízení správně připojeno k napájení a zda pojistka není spálená. Také vyzkoušejte jinou elektrickou zásuvku.

Lednička vydává zvláštní zvuk, je to normální?

Lehký zvuk ventilátoru nebo kompresoru je normální. Pokud je zvuk nadměrný nebo neobvyklý, zkontrolujte, zda je zařízení vyrovnané a zda se nic nedotýká kompresoru.

Jak vyčistit vnitřek Dometic CFX3 45?

Odpojte zařízení a poté použijte vlhký hadřík s jemným mýdlem k čištění vnitřku. Vyhněte se abrazivním prostředkům, které by mohly poškodit povrch.

Jaká je kapacita úložného prostoru Dometic CFX3 45?

Dometic CFX3 45 má kapacitu 45 litrů, což umožňuje uložit až 70 plechovek o objemu 0,33 l nebo několik lahví vína.

Mohu používat Dometic CFX3 45 venku?

Ano, Dometic CFX3 45 je navržen pro venkovní použití, ale doporučuje se jej chránit před nepříznivým počasím a uchovávat mimo přímé teplo.

Jak optimalizovat spotřebu energie mé ledničky?

Pro optimalizaci spotřeby energie se vyhněte častému otevírání dveří, umisťujte předem vychlazené potraviny dovnitř a zajistěte dobré větrání ledničky.

Jsou příslušenství k Dometic CFX3 45 k dispozici k zakoupení?

Ano, příslušenství jako přepážky, přepravní tašky a napájecí kabely jsou k dispozici na oficiálních stránkách Dometic nebo u autorizovaných prodejců.

NÁVOD K OBSLUZE CFX3 45 DOMETIC

CS Kompresorový chladicí box Návod k obsluze....369

1 Vysvetlenie symbolov 342
2 Bezpečnostné pokyny 343
3 Rozsah dodávky 346
4 Príslušenstvo 346
5 Používanie v súlade s určením 347
6 Opis činnosti 348
7 Obsluha 350
8 Čistenie a údržba 359
9 Odstraňovanie porúch 360
10 Záruka 363
11 Likvidácia....364
12 Technické údaje 364

1 V y s v e t l e

NEBZPEČENSTVO!

Nebezpečenstvo úrazu elektrickým prúdom

Nebezpečenstvo úrazu elektrickým prúdom

Nebezpečenstvo výbuchu

• V chladiacom zariadení neskladujte látky, u których hrozí nebezpečenstvo výbuchu napr. sprejové nádoby s horľavým hnacím plynom.

Nebezpečenstvo úrazu elektrickým prúdom

• Pred uvedením chladiaceho zariadenia do prevádzky dbajte na to, aby boli prívod a zástrčka suché.
• Chladiace zariadenie odpojte od zdroja napätia
  – Pred každým čistením a údržbou
• Po každom použití

– alebo pripojte pripájací kábel na striedavý prúd do zásuvky so striedavým prúdom.

Chladiaci box vydrží krátkodobý náklon 30°.

6.1 Rozsah funkcií

Ovládací panel (obr. 3, strane 4)

- Na ochranu zariadenia sa kábel na jednosmerný prúd dodáva s poistkou vo vnútri zástrčky. Neodstraňujte zástrčku na jednosmerný prúd s poistkou. Používajte len dodaný kábel na jednosmerný prúd.

- Pred pripojením batérie k rýchlonabíjačke odpojte chladiaci box a iné spotrebiče od batérie. Prepätie môže poškodit' elektroniku zariadenia.

Pripojenie k batérii

7.13 Použitie výrobníka l'adu (iba model CFX3 55IM)

POZNÁMKA

• Nezávisle od nastavenia teploty hlavnej priehradky je zóna výrobníka l'adu určená na výrobu l'adových kociek, ak je výrobník l'adu zapnutý.
• So zapnutým výrobníkom l'adu sa zvyšuje spotreba energie chladia-ceho boxu. Z tohto dôvodu vypínajte výrobník l'adu, ked' ho nepou-zívate.
• Výrobné nastavenie výrobníka l'adu je VYPNUTÝ.

▶ Postupujte podl'a obrázka (obr. 20, strane 14).

Nalievanie vody do misiek na l'ad

1. Vyberte misky na l'ad (obr. 21 1, strane 15) z puzdra výrobníka l'adu (obr. 21 2, strane 15).

2. Odoberte kryty z misiek na l'ad, naplňte ich čistou vodou a znovu nasad'te kryty, pričom dbajte na to, aby ste tesnenie zatlačili po celom okraji misiek.

3. Misky na l'ad znovu umiestnite do puzdra výrobníka l'adu a zatvorte veko.

POZNÁMKA

Ak je pod miskami na l'ad rozliata voda, utrite ju dosucha.

Vybratie l'adových kociek

▶ Otvorte veko puzdra výrobníka l'adu a misky na l'ad zdvihnite za prednú čast'.

POZNÁMKA

Vybratie puzdra výrobníka l'adu

Zdvihnite puzdro na jednom konci, kým sa úchyt neuvolní zo spony, potom ho vytiahnite.
▶ Pri opätovnom vkladaní zatlačte na úchyty, aby puzdro zapadlo na svoje miesto.

Tipy na použitie výrobníka l'adu

Čistenie a sušenie výrobníka l'adu

Pri odmrazovaní chladiaceho boxu postupujte nasledovne:

Pred výmenou poistky zariadenia odpojte zdroj napájania a pripájacie káble.

7.23 Výmena poistky jednosmerného prúdu

1. Vypáčte kryt poistky (obr. 4 3, strane 4) s pomocou skrutkovača.
2. Vyklopte kryt poistky dozadu a s pomocou háku vyberte chybnú nožovú poistku.
3. Vložte novú poistku rovnakého typu a s rovnakou hodnotou.
4. Znovu nasad'te kryt poistky.

7.24 Výmena poistky zástrčky na jednosmerný prúd

Kontrolku smie vymenit' len výrobca, servisný technik alebo osoba s podobnou kvalifikáciou, aby sa zabránilo nebezpečenstvu.

8 Čistenie a údržba

POZOR! Nebezpečenstvo poškodenia

Tento výrobok obsahuje fluórované skleníkové plyny.

Chladiaci agregát je hermeticky uzavretý.

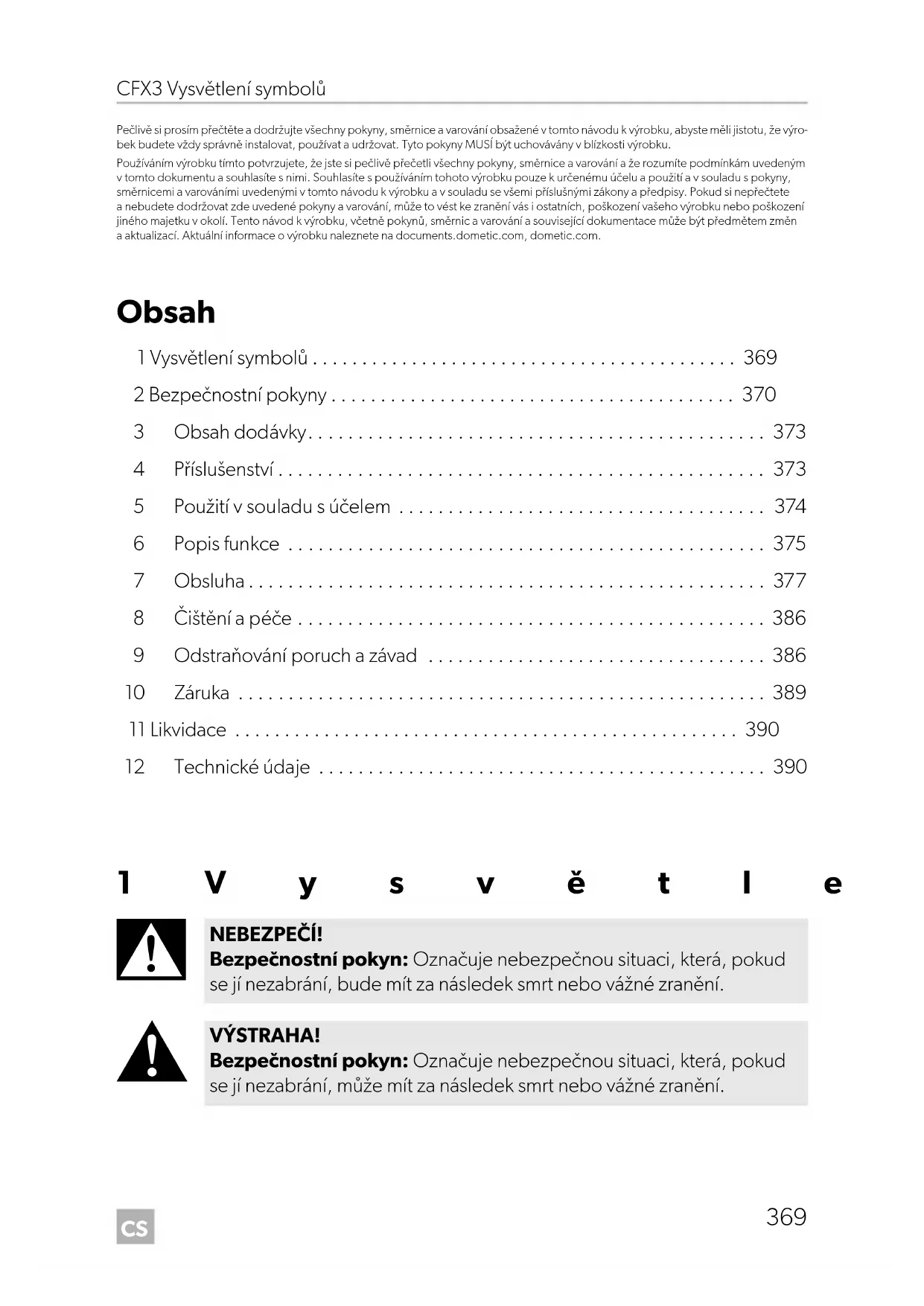

Pečlivě si prosím přečtěte a dodržujte všechny pokyny, směrnice a varování obsažené v tomto návodu k výrobku, abyste měli jistotu, že výrobek budete vždy správně instalovat, používat a udržovat. Tyto pokyny MUSÍ být uchovávány v blízkosti výrobku.

Používáním výrobku tímto potvrzujete, že jste si pečlivě přečetli všechny pokyny, směrnice a varování a že rozumíte podmínkám uvedeným v tomto dokumentu a souhlasíte s nimi. Souhlasíte s používáním tohoto výrobku pouze k určenému účelu a použití a v souladu s pokyny, směrnicemi a varováními uvedenými v tomto návodu k výrobku a v souladu se všemi příslušnými zákony a předpisy. Pokud si nepřečtete a nebudete dodržovat zde uvedené pokyny a varování, může to vést ke zranění vás i ostatních, poškození vašeho výrobku nebo poškození jiného majetku v okolí. Tento návod k výrobku, včetně pokynů, směrnic a varování a související dokumentace může být předmětem změn a aktualizací. Aktuální informace o výrobku naleznete na documents.dometic.com, dometic.com.

Obsah

1 Vysvětlení symbolů 369
2 Bezpečnostní pokyny 370

3 Obsah dodávky.... 373
4 Příslušenství 373
5 Použití v souladu s účelem 374
6 Popis funkce 375
7 Obsluha 377
8 Čištění a péče 386
9 Odstraňování poruch a závad 386
10 Záruka 389
11 Likvidace 390
12 Technické údaje 390

1 V y s v č t l e

NEBEZPEČÍ!

Bezpečnostní pokyn: Označuje nebezpečnou situaci, která, pokud se jí nezabrání, bude mít za následek smrt nebo vážné zranění.

VÝSTRAHA!

Bezpečnostní pokyn: Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek smrt nebo vážné zranění.

UPOZORNĚNÍ!

Bezpečnostní pokyn: Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek lehké nebo středně těžké zranění.

POZOR!

Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek majetkové škody.

POZNÁMKA

Doplňující informace týkající se obsluhy výrobku.

2 Bezpečnostní pokyny

NEBEZPEČÍ! Nedodržení těchto varování bude mít za následek smrt nebo vážné zranění.

Nebezpečí usmrcení elektrickým proudem

• Na člunech a lodích: Pokud se zařízení napájí z elektrické sítě, ujistěte se, že je napájecí zdroj vybaven proudovým chráničem (RCD), jističem zbytkového proudu (RCCB) nebo přerušovačem zemního spojení (GFCI). Instalace, zejména ty v potenciálně vlhkých prostorách, musí být provedeny v souladu se všemi platnými instalačními předpisy.
• Nikdy se nedotýkejte odizolovaných vodičů. To platí především pro provoz přístroje v síti na střídavý proud.
• Před uvedením přístroje do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.

VÝSTRAHA! Nedodržení těchto varování by mohlo mít za následek smrt nebo vážné zranění.

Nebezpečí usmrcení elektrickým proudem

• V případě, že je chladicí přístroj viditelně poškozen, nesmíte ho používat.
- Pokud je přívodní kabel chladicího zařízení poškozený, musí být vyměněn za vhodný přívodní kabel nebo jednotku, kterou získáte od výrobce nebo servisního zástupce, aby nevzniklo nebezpečí.
- Opravy tohoto chladicího přístroje smějí provádět pouze kvalifikovaní pracovníci. Nesprávné opravy mohou způsobit značné nebezpečí.
- Přístroj zapojte do zásuvek, které zajišťují správné připojení, zejména pokud je třeba přístroj uzemnit.

Nebezpečí požáru

• Při umístění přístroje se ujistěte, že není zachycen nebo poškozen přívodní kabel.
• Přenosné vícenásobné zásuvky nebo přenosné napájecí zdroje neu-mistujte v zadní části prístroje.
• Ventilační otvory na krytu přístroje nebo v montážních konstrukcích udržujte bez překážek.
• K urychlení procesu rozmrazování nepoužívejte žádné mechanické předměty ani jiné prostředky s výjimkou těch, které k tomu byly doporučeny výrobcem.
• Za žádných okolností neotevírejte ani nepoškod'te chladicí okruh.
• Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem.

Nebezpečí ohrožení zdraví

• Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud jsou pod dohledem nebo obdržely pokyny týkající se používání přístroje bezpečným způsobem a porozuměly souvisejícím nebezpečím.
• Děti ve věku od 3 do 8 let mohou chladicí přístroje plnit avyprazdňovat.
• Děti musejí být pod dohledem tak, aby si se zařízením nehrály.
• Čištění a běžnou údržbu nesmějí provádět děti bez dozoru.

Nebezpečí výbuchu

- Neskladujte v chladicím přístroji výbušné látky, jako např. spreje s hořlavým hnacím plynem.

UPOZORNĚNÍ! Nedodržení těchto upozornění by mohlo mít za následek lehké nebo střední zranění.

Nebezpečí usmrcení elektrickým proudem

• Před uvedením chladicího přístroje do provozu zkontrolujte, zda jsou přívodní vedení a zástrčka suché.
• Odpojte chladicí přístroj od elektrického napájení
• Před každým čištěním a údržbou
• Pokaždémpoužití

Nebezpečí ohrožení zdraví

Aby se zabránilo kontaminaci potravin, dodržujte prosím následující pokyny:

• Zkontrolujte, zda je chladicí kapacita přístroje vhodná pro uchovávání potravin, které chcete chladit.
• Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.
• Otevření chladicího přístroje na delší dobu může způsobit značné zvýšení teploty v přihrádkách přístroje.
• Pravidelně čistěte povrchy, které se mohou dostat do kontaktu spotravinami a přístupnými odtokovými systémy.

• Je-li přístroj ponechán prázdný po dlouhou dobu:

• Vypněte přístroj.
  – Odmrazte přístroj.
  – Vyčistěte a vysušte přístroj.
  – Nechejte víko otevřené, aby se zabránilo tvorbě plísně uvnitř přístroje.

POZOR! Nebezpečí poškození

• Zkontrolujte, zda údaj o napětí na typovém štítku odpovídá údaji pro zdroje napájení.

• Připojte chladicí přístroj pouze následujícím způsobem:

• Připojte přívodní kabel na stejnosměrný proud k síti stejnosměrného proudu ve vozidle
  – Nebo přívodní kabel pro střídavý proud k síti střídavého proudu

- Nikdy nevytahujte zástrčku ze zásuvky tahem za kabel.

• Je-li chladicí přístroj připojen do stejnosměrné zásuvky, odpojte chladicí přístroj a jiné spotřebiče od baterie vozidla ještě před připojením rychlonabíjecího zařízení.
• Je-li chladicí přístroj připojen do stejnosměrné zásuvky, odpojte chladicí přístroj nebo jej vypněte, když vypínáte motor. V opačném případě může dojít k vybití baterie.
• Chladicí přístroj není vhodný k přepravě leptavých látek nebo látek s obsahem rozpouštědel.
• Izolace chladicího přístroje obsahuje hořlavý cyklopentan a vyžaduje speciální postupy likvidace. Chladicí přístroj odevzdejte na konci jeho životního cyklu do vhodného střediska pro recyklaci.

- Chladicí přístroj neinstalujte v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).

- Riziko přehřátí!

Zajistěte, aby bylo vždy kolem chladicího zařízení ze všech stran alespoň 50 mm volného místa k větrání. Větrací prostor udržujte volný bez jakýchkoli předmětů, které by mohly omezit proudění vzduchu a zabránit tak chlazení součástí zařízení.

Chladicí zařízení neumístujte do uzavřených schránek nebo prostor, kde nemůže proudit vzduch.

• Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led.
• Nikdy neponořujte chladicí přístroj do vody.
• Chladicí přístroj a kabely chraňte před horkem a vlhkem.
• Přístroj nesmí být vystaven dešti.

3 Obsah dodávky

Položka na obr. 1, Počet Popis strana 3

11 Chladicí box
21 Přívodní kabel pro přípojku stejnosměrného proudu
31 Přívodní kabel pro přípojku střídavého proudu

4 P ř í s l u š e n

Dostupné jako príslušenství (není součástí dodávky):

Označení Č. výr. Model

Ochranný kryt
CFX3 25PC	9600028749	CFX3 25
CFX3 35PC	9600028455	CFX3 35
CFX3 45PC	9600028456	CFX3 45
CFX3 55PC	9600028457	CFX3 55
		CFX3 55IM
Označení	Č. výr.	Model
CFX3 75PC 9600028458 CFX3 75DZ
CFX3 95PC 9600028459 CFX3 95DZ
CFX3 100PC 9600028460 CFX3 100
Lyžina na lednici
CFX3 SLD3545 9600028548 CFX3 35		CFX3 45
CFX3 SLD55 9600028549 CFX3 55		CFX3 55IM
CFX3 SLD75 9600028550 CFX3 75DZ
CFX3 SLD95100 9600028551	CFX3 95DZ	CFX3 100
Aplikace CFX3	-	vyhovuje všem mode-lům
PLB40	9600012878	vyhovuje všem mode-lům

Upozorňujeme, že aplikace CFX3 nemusí být ve vaší zemi dostupná.

5 Použití v souladu s účelem

Chladicí přístroj je vhodný pro chlazení potravin. Chladicí přístroj je určen k napájení z palubního zdroje stejnosměrného proudu ve vozidle nebo na lodi, z pomocného bateriového zdroje stejnosměrného proudu nebo napájecího zdroje střídavého proudu.

Chladicí přístroj je vhodný k použití při kempování.

Chladicí zařízení je určeno pro použití v domácnostech a podobných aplikacích, jako jsou

• Kuchyňky pro personál v obchodech, kancelářích a jiných pracovních prostorách,
• Farm y,
• Klienti v hotelech, motelech a jiných prostředích rezidenčního typu,
• Ubytovací zařízení typu bed and breakfast,

- Stravovací a podobná zařízení neobchodního typu.

Tento výrobek je vhodný pouze k určenému účelu a použití v souladu s tímto návo- dem.

Tento návod poskytuje informace, které jsou nezbytné pro řádnou instalaci a/nebo provoz výrobku. Nedostatečná instalace a/nebo nesprávný provoz či údržba povedou k neuspokojivému výkonu a možné závadě.

Výrobce nepřejímá žádnou odpovědnost za jakékoli zranění nebo poškození výrobku vyplývající z následujícího:

• Nesprávné sestavení nebo připojení včetně nadměrného napětí
• Nesprávná údržba nebo použití jiných náhradních dílů než původních dílů dodaných výrobcem
• Změna výrobku bez výslovného souhlasu výrobce
• Použití k jiným účelům, než jsou popsány v tomto návodu

Společnost Dometic si vyhrazuje právo změnit vzhled a specifikace výrobku.

6 P o p i s f u n k

Chlazení je provedeno pomocí chladicího okruhu s kompresorem s nízkými nároky na údržbu. Velkorysá izolace a výkonný kompresor zajišťují účinné a rychlé chlazení.

Chladicí box je vhodný k mobilnímu využití.

Chladicí box dokáže odolat krátkodobému sklonu 30°.

6.1 Funkční rozsah

• Sítový zdroj k prioritnímu spínání k připojení ke střídavému napětí
• Třístupňová ochrana baterie k ochraně baterie vozidla
• Displej se zobrazováním teploty ve °C a °F
  • Nastavení teploty v krocích po 1 °C (1 °F)
• Integrovaná funkce WiFi a Bluetooth je tedy ovladatelná pomocí aplikace
• Sklopné rukojeti
• USB nabíječka pro prěnosná zařízení, jako jsou mobilní telefony
• Odnímatelný vnitřní koš
• Pouze CFX3 55IM: Výrobník ledu

6.2 Ovládací a indikační prvky

Západka pro víko: obr. 2 1, strana 3

Ovládací panel (obr. 3, strana 4):

Položka Popis Vysvětlení

1 Po krátkém stisknutí tlačítka se chladicí box zapne Po stisknutí tlačítka na tři sekundy se chladicí box vypne Vrátí se do předchozí nabídky

2 Displej Zobrazí informace

AC : Přípojka na střídavý proud je připojena DCV: Přípojka na stejnosměrný proud je připojena * : Bluetooth je aktivováno WiFi je aktivováno Displej je uzamčen Kompresor pracuje Výrobník ledu pracuje (pouze CFX3 55IM)

3

Stisknutím přejdete nahoru nebo zvýšite vybranou hodnotu. Stisknutím přejdete dolů nebo snížite vybranou hodnotu. Stisknutím a současně na 3 s uzamknete nebo odemknete displej.

4

Stisknutím tlačítka vyberete nabídku nebo uložíte vybranou hodnotu.

Přívodní zdířky (obr. 4, strana 4):

Položka Popis

1 Přívodní zdířka napájení střídavým napětím
2 Přívodní zdířka napájení stejnosměrným napětím
3 Držák pojistky stejnosměrného proudu
4 Držák pojistky střídavého proudu

7 O b s l u h a

Abyste zabránili odpadu z potravin, dbejte následujícího:

• Udržujte výkyvy teploty co nejnižší. Chladicí přístroj otevírejte pouze na nezbytně nutnou dobu. Potraviny skladujte takovým způsobem, aby vzduch mohl stále dobře cirkulovat.
• Teplotu nastavte podle množství a typu potravin.
• Potraviny mohou snadno pohlcovat nebo uvolňovat zápach nebo vůni. Potraviny vždy uchovávejte zakryté nebo v uzavřených nádobách/lahvích.

7.1 Před prvním použitím

POZNÁMKA

Dříve než uvedete nový chladicí box do provozu, musíte jej z hygienických důvodů očistit vlhkou utěrkou jak zevnitř, tak zvenčí (viz též kap. „Čištění a péče“ na stranì 386).

7.2 Úspora energie

• Zvolte dobře větrané místo, které je chráněno před přímým slunečním zářením.
• Teplé pokrmy nechejte před uložením do chladicího přístroje vychladnout.
• Neotevírejte chladicí přístroj častěji, než je nezbytně nutné.
• Nenechávejte chladicí přístroj otevřený déle, než je nutné.
• Pokud je chladicí box vybavený zásobníkem: Pro optimální spotřebu elektrické energie umístěte zásobník podle polohy při dodání.
• Pravidelně ověřujte, že těsnění víka stále rádně sedí.

7.3 Změna směru zavírání víka

CFX3 55, CFX3 55IM, CFX3 100

▶ Postupujte podle obrázku (obr. 5, strana 5).

CFX3 75DZ, CFX3 95DZ

▶ Postupujte podle obrázku (obr. 6, strana 6).

7.4 Připojení chladicího boxu

POZOR! Nebezpečí poškození

• K ochraně zařízení obsahuje dodaný kabel stejnosměrného proudu pojistku uvnitř zástrčky. Neodstraňujte zástrčku stejnosměrného proudu s pojistkou.
  Používejte pouze dodaný kabel stejnosměrného proudu.
• Odpojte chladicí box a jiné spotřebiče od baterie dříve, než připojíte baterii k rychlonabíječce.
  Přepětí může poškodit elektronické systémy přístrojů.

Připojení k baterii

▶ Postupujte podle obrázku (obr. 7, strana 7).

Připojení přes rozšířené pevné zapojení stejnosměrného proudu (pouze CFX 3 100)

▶ Postupujte podle obrázku (obr. 8, strana 8).

Připojení k napájecí síti střídavého proudu

NEBEZPEČÍ! Nebezpečí usmrcení elektrickým proudem

• Nikdy nemanipulujte se zástrčkami a spínači s mokrýma rukama nebo pokud stojíte v mokru.
• Pokud používáte chladicí box na palubě lodi, která je připojena k napájecí síti střídavého proudu, musíte vždy instalovat mezi napájení střídavého proudu a chladicí box proudový chránič. Porad'te se s odborníkem.

▶ Postupujte podle obrázku (obr. 9, strana 9).

7.5 Použití chladicího boxu

POZOR! Riziko přehřátí

Vždy zajistěte dostatečné větrání, aby se teplo vytvářené během provozu mohlo rozptýlit. Pamatujte, že nesmí být zakryty větrací otvory. Zajistěte, aby byl chladicí přístroj postaven v dostatečné vzdálenosti od stěn nebo předmětů tak, aby mohl vzduch cirkulovat.

POZNÁMKA

Při provozu na baterii se displej automaticky vypne, je-li napětí baterie nízké.

• Zapnutí chladicího boxu: obr. 10, strana 9
• Vypnutí chladicího boxu: obr. 11, strana 10

7.6 Použití displeje

Stavy displeje (obr. 12, strana 10)

Položka Popis
A Pohotovostní režim
B Nečinnost
C	U	z	a	m	č	e	n

Přehled displeje: obr. 13, strana 11

Navigace nabídkami

Zvýrazněná nabídka je vybrána.

▶ Stisknutím △ přejdete nahoru.
▶ Stisknutím ▽ přejdete dolů.

Výběr nabídky

▶ Stisknutímokvyberete požadovanou nabídku.

Změna nastavení

Je vybrána zvýrazněná hodnota nebo nastavení.

Stisknutím zvýšite vybranou hodnotu nebo zvolíte předchozí nastavení.
▶ Stisknutím ▽ snížíte vybranou hodnotu nebo zvolíte další nastavení.

Návrat do předchozí nabídky

▶ Stisknutím ← se vrátíte do předchozí nabídky bez uložení.

7.7 Uzamčení/odemčení displeje

Stisknutím △ a ▽ současně na 3 s uzamknete nebo odemknete displej (obr. 14, strana 11).

7.8 Výběr jednotek pro zobrazení teploty

▶ Postupujte podle obrázku (obr. 15, strana 11).

7.9 Nastavení teploty

POZOR! Nebezpečí poškození v případě příliš nízké teploty

Dbejte, aby byly v chladicím boxu skladovány pouze předměty nebo potraviny, které je dovoleno chladit za nastavené teploty.

▶ Postupujte podle obrázku (obr. 16, strana 12).

7.10 Použití ochrany baterie

Přístroj je vybaven 3stupňovou ochranou baterie. Ochrana baterie zabraňuje nadměrnému vybití, když je přístroj připojen ke startovací baterii vozidla, nebo maximalizuje použití napájecí baterie.

Pokud chladicí box používáte ve vozidle s vypnutým zapalováním, dojde k samočinnému vypnutí chladicího boxu, jakmile napájecí napětí poklesne pod předem definovanou hodnotu. Chladicí box se opět zapne, jakmile je nabitím baterie dosaženo napětí k opětovnému zapnutí.

POZOR! Nebezpečí poškození

Po vypnutí ochranou baterie nebude baterie již plně nabitá. Vyhněte se opakovanému startování. Zajistěte dobití baterie.

POZNÁMKA

Pokud je chladicí box napájen ze startovací baterie, vyberte režim ochrany baterie „MEDIUM“ nebo „HIGH“. Pokud je chladicí box připojen k napájecí baterii, ideální je režim ochrany baterie „LOW“.

▶ Postupujte podle obrázku (obr. 17, strana 13).

7.11 Nastavení jasu displeje

▶ Postupujte podle obrázku (obr. 18, strana 13).

7.12 Zapnutí nebo vypnutí přihrádek (pouze CFX 375DZ, CFX 395DZ)

Každou zónu můžete aktivovat jednotlivě nebo obě najednou.

▶ Postupujte podle obrázku (obr. 19, strana 14).

7.13 Používání výrobníku ledu (pouze CFX 3 55IM)

POZNÁMKA

• Nezávisle na nastavení teploty v hlavní přihrádce je zóna výrobníku ledu, je-li zapnutý, navržena pro výrobu kostek ledu.
• Spotřeba energie chladicího boxu se zvyšuje se zapnutým výrobníkem ledu. Proto byste měli výrobník ledu vypnout, pokud jej nepotřebujete.
• Tovární nastavení pro výrobník ledu je VYPNUTO.

▶ Postupujte podle obrázku (obr. 20, strana 14).

Plnění forem na led vodou

1. Vyjměte formy na led (obr. 21 1, strana 15) z pouzdra výrobníku ledu (obr. 21 2, strana 15).
2. Sejměte kryty forem na led, naplňte je čistou vodou a znovu nasadťe kryt, přičemž dbejte na zatlačení okrajového těsnění po celém obvodu.
3. Formy na led opět umístěte do pouzdra výrobníku ledu a zavřete víko.

POZNÁMKA

Osušte případně rozlitou vodu pod formami na led. Tím se sníží tvorba ledu pod formami a usnadní se vyjímání.

Vyjímání kostek ledu

▶ Otevřete víko pouzdra výrobníku ledu a zvedněte formy na led za přední část dole.

POZNÁMKA

V podmínkách vysoké vlhkosti může vyjímání vyžadovat více síly obou rukou, protože led může být přimrzlý pod formami na led.

Sejměte kryty forem na led a kostky ledu uvolněte obrácením forem.

Vyjmutí pouzdra výrobníku ledu

Pouzdro výrobníku ledu lze vyjmout za účelem čištění, nebo pokud se nepoužívá, pro zvětšení užitečného prostoru uvnitř chladicího boxu.

Zvedněte pouzdro na jednom konci, dokud se západka neuvolní, a poté ho vyjměte.
Vložte jej zpět v obráceném pořadí zatlačením západek dolů, aby zaskočily na místo.

Tipy k používání výrobníku ledu

• Výrobník ledu po zapnutí vyrobí led rychle na několik hodin a poté automaticky přejde do režimu udržování ledu, aby se snížila spotřeba energie. Pokud je třeba co nejrychleji více dávek ledu, vypnutím a opětovným zapnutím výrobníku ledu se nastaví zpět do režimu rychlé výroby ledu. Opakujte podle potřeby.
• Nastavení nízké teploty v mrazicím prostoru nemusí být při vysokých okolních teplotách se zapnutým výrobníkem ledu udrženo.

Čištění a vysoušení výrobníku ledu

▶ Pokud se výrobník ledu nepoužívá, vyčistěte a vysušte formy na led a vnitřek pouzdra výrobníku ledu, aby se zabránilo vzniku plísně.
Po delším období nepoužívání vyčistěte vnitřek forem na led jemným mycím prostředkem na nádobí a před použitím vypláchněte čistou vodou.

7.14 Stažení aplikace CFX 3

Chladicí box lze sledovat a ovládat pomocí Bluetooth nebo WiFi prostřednictvím aplikace, kterou můžete nainstalovat na kompatibilní zařízení.

Stáhněte si aplikaci CFX3 z obchodu App Store nebo Google Play:

Upozorňujeme, že aplikace CFX3 nemusí být ve vaší zemi dostupná.

7.15 Nastavení signálu Bluetooth a připojení k aplikaci

Chladicí box lze sledovat a ovládat pomocí Bluetooth. Chcete-li to provést, musíte chladicí box spárovat se zařízením Bluetooth.

POZNÁMKA

• Párování musí být provedeno v aplikaci CFX3, nikoli v nastavení zařízení.
• Pro připojení Bluetooth není vyžadováno žádné heslo.

▶ Postupujte podle obrázku (obr. 22, strana 15).

7.16 Nastavení signálu WiFi a připojení k aplikaci

Chladicí box lze sledovat a ovládat pomocí WiFi direct v chladicím boxu nebo přes sít WiFi.

▶ WiFi zapněte podle obrázku (obr. 23, strana 16).
▶ V případě připojení WiFi direct v chladicím boxu přejděte do nastavení zařízení a vyberte chladicí box.

– Název WiFi vašeho chladicího boxu začíná „CFX3“.
– Prednastavené heslo je „00000000“.
– Název WiFi a heslo si můžete přizpůsobit v aplikaci CFX3.

POZNÁMKA

Pro připojení přes síť WiFi přejděte v NASTAVENÍ aplikace k „sít'ovému připojení“.

7.17 Změna názvu a hesla CFX v aplikaci

• Název CFX v aplikaci si můžete přizpůsobit.
• Stejný název platí pro Bluetooth i WiFi.
• V aplikaci si také můžete přizpůsobit své heslo – platí pouze pro WiFi.

▶ V NASTAVENÍ aplikaci přejděte na „Název a heslo CFX“.

7.18 Obnovení hesla aplikace (pouze WiFi)

Heslo aplikace můžete obnovit na tovární nastavení „00000000“.

▶ Postupujte podle obrázku (obr. 23, strana 16).

7.19 Reset na tovární nastavení

Resetovací funkce změní všechna pole nabídek displeje a aplikace na původní tovární nastavení.

▶ Postupujte podle obrázku (obr. 24, strana 16).

7.20 Přípojka USB k zajištění napájení

Port USB můžete použít k nabíjení drobných spotřebičů, např. mobilních telefonů a MP3 přehrávačů.

POZNÁMKA

Zkontrolujte, zda je drobný spotřebič připojený k portu USB vhodný k provozu s napájením 5 V/2 A.

▶ Postupujte podle obrázku (obr. 26, strana 17).

7.21 Odmrazování chladicího boxu

Vzdušná vlhkost se může srážet uvnitř chladicího přístroje nebo na výparníku. Tím se snižuje chladicí výkon. Vyhněte se tomu včasným odmrazením přístroje.

POZOR! Nebezpečí poškození

Nepoužívejte k odstraňování ledu nebo k uvolňování přimrzlých předmětů špičaté nástroje.

Při rozmrazování chladicího boxu postupujte takto:

1. Vyjměte obsah z chladicího boxu.
2. Uložte jej případně do jiného chladicího přístroje, aby zůstal v chladu.
3. Vypněte přístroj.
4. Nechejte víko otevřené.
5. Otřete odmrazenou vodu.

7.22 Výměna pojistky střídavého proudu

NEBEZPEČÍ! Nebezpečí usmrcení elektrickým proudem

Před výměnou pojistek přístroje odpojte napájení a přívodní kabel.

1. Odpojte prístroj od napájení.
2. Vytáhněte přívodní kabel.
3. Uvolněte držák pojistek (obr. 4, strana 4) šroubovákem.
4. Vyměňte vadnou skleněnou pojistku za novou stejného typu a se stejnou hodnotou (rychločinná, 4 A, 250 V).
5. Zatlačte držák pojistek opět do krytu.
6. Opět připojte napájení k přístroji.

7.23 Výměna pojistky stejnosměrného proudu

1. Uvolněte kryt pojistek (obr. 4 3, strana 4) šroubovákem.
2. Obraťte kryt pojistky a použijte háček k odstranění vadné nožové pojistky.
3. Zatlačte novou pojistku stejného typu a jmenovité hodnoty.
4. Znovu nasad'te kryt pojistky.

7.24 Výměna pojistky stejnosměrné zástrčky

1. Vyměňte vadnou pojistku za novou stejného typu a jmenovité hodnoty.
2. Postupujte podle obrázku (obr. 27, strana 17).

7.25 Výměna desky s optickými vodiči

POZOR! Nebezpečí poškození

Osvětlení může vyměnit pouze výrobce, zástupce servisu nebo podobně kvalifikovaná osoba, aby se zamezilo nebezpečí.

8 Čištění a péče

POZOR! Nebezpečí poškození

• Nikdy nečistěte chladicí přístroj pod tekoucí vodou nebo ve vodní lázni.
• K čištění nepoužívejte čisticí písky nebo tvrdé předměty, může dojít k poškození chladničky.

▶ Pokud je to nutné, očistěte chladící přístroj zevnitř a zvenčí vlhkým hadříkem.
Zajistěte, aby nebyly větrací a odvzdušňovací otvory přístroje zaprášené a znečištěné. Tím může být teplo vznikající za provozu odváděno a nedojde k poškození přístroje.

9 Odstraňování poruch a závad

Porucha Možná příčina Návrh řešení

Přístroj nefunguje (režim stejnosměrného proudu, zapnuté zapa-lování).	V zásuvce stejnosměr- ného proudu nebylo zjištěno žádné napětí.	► U většiny vozidel musí být před přive-dením napájení do zásuvky stej-nosměrného proudu zapnuto zapalování.
	Zásuvka stejnosměr- ného napětí je znečiš-těná. Následkem je špatný elektrický kon-takt.	► Pokud je zástrčka přístroje v zásuvce stejnosměrného proudu velmi horká, bud’ očistěte zásuvku, nebo zkontro-lujte, zda je zástrčka správně namon-tována.
	Pojistka zástrčky stej-nosměrného napájeníje přepálená.	► Vyměňte pojistku stejnosměrné zásuvky, viz kap. „Výměna pojistky stejnosměrného proudu” na stranì 385.
	Spálená pojistka stej-nosměrného proudu přístroje.	► Vyměňte pojistku stejnosměrného proudu přístroje, viz kap. „Výměna pojistky stejnosměrného proudu” na stranì 385.
	Pojistka vozidla je pře-pálená.	► Vyměňte pojistku stejnosměrné zásuvky vozidla. Viz návod k obsluze vašeho vozidla.

Porucha Možná příčina Návrh řešení

Přístroj nefunguje (režim stejnosměrného proudu).	Zásuvka na střídavé napětí není pod napětím.	► Zkuste to na jiné zásuvce.
	Spálená pojistka střída- vého proudu přístroje.	► Vyměňte pojistku střídavého proudu přístroje, viz kap. „Výměna pojistky střídavého proudu“ na stranì 385.
	Integrovaný adaptér stří- davého proudu je vadný.	► Opravu může provést pouze autorizované středisko oprav.
Displej nereaguje na stisknutí kláves.	Displej je uzamčen. ►	Odemkněte displej, viz kap. „Uzam- čení/odemčení displeje“ na stranì 379.
Aplikace nemůže ovlá- dat přístroj.	Bluetooth nebo WiFi není připojeno.	► Připojte Bluetooth, viz kap. „Nasta- vení signálu Bluetooth a připojení k aplikaci“ na stranì 383, nebo při- pojte WiFi, viz kap. „Nastavení sig- nálu WiFi a připojení k aplikaci“ na stranì 383.
Na displeji se zobrazí výstražné hlášení nebo varovný kód.	→ Viz tabulka níže.

Výstražná hlášení

Např. viz obr. 25 A, strana 16.

Výstražné hlášení Popis Možná příčina Návrh řešení

!VÝSTRAHA - Víko otevřeno >3 min

Víko otevřené déle než 3 minuty

• Víko není zcela zajištěno• Interní porucha

► Zkontrolujte, zda je víko zcela zajištěné► Je vyžadována prohlídka autorizovaným opravá- renským střediskem

Výstražné hlášení	Popis Možná příčina Návrh řešení
!VÝSTRAHA - Nízké napětí	Přístroj přestal pracovat na stejnosměrné m proudu kvůli nízkému napětí	Nedostatečné napájecí napětíNapětí baterie je příliš nízkéOchrana baterie je nastavena příliš vysoko	Zkontrolujte pokles napětí z baterie do zásuvky a podle potřeby zvyšte průřez vedeníZkontrolujte baterii a případně ji nabijteVyberte nižší nastavení ochrany baterie
	Přístroj přestal pracovat na stejnosměrné m proudu kvůli abnormálně vyso-kému napětí >31,5 V(nepravděpo-dobná událost – pouze pro ochranu elektro-niky – používá stejné výstražné hlášení jako nízké napětí výše)	Chybná specifi-kace napětí stej-nosměrného prouduChybné napájecí napětíInterní porucha	Ujistěte se, že specifi-kace napětí stejnosměr- ného proudu odpovídá typovému štítku výrobku CFX3Zkontrolujte napájecí zdroj stejnosměrného proudu a opravte nebo vyměňte, pokud je vadnýJevyzadována prohlídka autorizovaným opravá-renským střediskem

Výstražné kódy

Např. viz obr. 25 B, strana 16.

Výstražný kód	Porucha	Možná příčina	Návrh řešení
!VAROVÁNÍ 32 Nadproud venti-látoru		Interní porucha. ▶	Vypněte přístroj alespoňna 5 minut a potéspustře znovu. Pokudproblém přetrvává, jenutná kontrola autorizo-vaným opravárenskýmstřediskem
!VAROVÁNÍ 33 Chyba startukompresoru
!VAROVÁNÍ 34 Nízké otáčky kompresoru		• Vysoká okolní teplota• Odvzdušňovací ventil blokován nebo nedosta-tečný volný prostor• Interní porucha	► Vypněte přístroj alespoň na 30 minut nebo se přesuňte na chladnější místo a poté spustře znovu► Vyčistěte větrací otvoryJe vyžadována prohlídka autorizovaným opraváren-ským střediskem
!VAROVÁNÍ 35 Přehřátí řídicí jednotky
!VAROVÁNÍ 01 NTC rozpojený obvod SZ & DZ LARGE		Interní porucha Je vyžadována prohlídka autorizovaným opraváren-ským střediskem
!VAROVÁNÍ 11 NTC rozpojený obvod DZ SMALL
!VAROVÁNÍ 02 NTC zkrat SZ & DZ LARGE
!VAROVÁNÍ 12 NTC zkrat DZ SMALL
!VAROVÁNÍ 09 DZ vadný ventil nebo ventil výrobníku ledu
!VAROVÁNÍ 03/43	Chyba v komunikaci

10 Záruka

Na výrobek je poskytována záruka v souladu s platnými zákony. Pokud je výrobek vadný, obraťte se na svého prodejce nebo na pobočku výrobce ve vaší zemi (viz dometic.com/dealer).

K vyřízení opravy a záruky nezapomeňte spolu s výrobkem odeslat následující dokumenty:

• Kopii účtenky s datem zakoupení,
• Uvedení důvodu reklamace nebo popis vady.

Upozorňujeme, že oprava svépomocí nebo neodborná oprava může ohrozit bezpečnost a vést ke ztrátě záruky.

11 Likvidace

VÝSTRAHA! Nebezpečí uvíznutí dětí

Před likvidací chladicího přístroje:

• O d m o n t u j t e v í k o .
• Nechejte na místě košíky, aby se dovnitř nemohly snadno dostat děti.

Recyklace obalového materiálu

Obalový materiál likvidujte v odpadu určeném k recyklaci.

Recyklace výrobků s nevyměnitelnými bateriemi, dobíjecími bateriemi nebo světelnými zdroji

Pokud výrobek obsahuje nevyměnitelné baterie, dobíjecí baterie nebo světelné zdroje, nemusíte je před likvidací odstraňovat.
Pokud budete chtít výrobek definitivně zlikvidovat, informace o příslušném postupu v souladu s platnými předpisy pro likvidaci vám sdělí místní recyklační středisko nebo specializovaný prodejce.
▶ Výrobek lze bezplatně zlikvidovat.

12 Technické údaje

POZNÁMKA

Minimální teploty uvedené v části „Chladicí výkon“ nelze dosáhnout, pokud je okolní teplota vyšší než 32 °C (90 °F) u modelů CFX3 25/35/45/55/55IM/100 nebo okolní teplota je vyšší než 30 °C (86 °F) u modelů CFX3 75DZ/95DZ (nastavit nízkou –22 °C/vysokou +4 °C).

Zkouška/certifikáty:

	CFX3 25 CFX3 35
Napájecí napětí: 12/230 voltů---100-240 V~
Jmenovitý proud:	12 V---: 6,5 A24 V---: 3,2 A100 V~: 0,90 A240 V~: 0,38 A		12 V---: 7,5 A24 V---: 3,3 A100 V~: 0,94 A240 V~: 0,39 A
Chladicí výkon:	+20 °C až -22 °C (+68 °F až -8 °F)
Klimatická třída: N, T
Okolní teplota:	+16 °C až +43 °C (+61 °F až +110 °F)
Nabíjecí port USB:	5 V---, 2 A
Frekvenční rozsah:	WiFi: 2412 MHz - 2472 MHz/2422 MHz - 2462 MHzBluetooth/BLE: 2402 MHz-2480 MHz
Frekvenční pásmo (WiFi): 2,4 GHz
Výstupní výkon RF:	WiFi: 16,62 dBm (802.11b),16,23 dBm (802.11g),16,45 dBm (802.11n20),16,02 dBm (802.11n40)Bluetooth: 8,31 dBmBluetooth LE: 6,67 dBm
Množství chladicího média:	32 g		38 g
Ekvivalent CO2:	0,046 t		0,054 t
Potenciál skleníkových plynů (GWP):	1430
Rozměry(Š x H x V) v mm (včetně rukojetí):	342 x 569 x 420		398 x 694 x 407
Hmotnost:	12,7 kgCFX3 45 CFX3 55		16,9 kg
Napájecí napětí: 12/230 V---100-240 V~
Jmenovitý proud:	12 V---: 8,2 A24 V---: 3,5 A100 V~: 0,96 A240 V~: 0,40 A		12 V---: 8,7 A24 V---: 3,7 A100 V~: 0,98 A240 V~: 0,41 A
Chladicí výkon:	+20 °C až -22 °C (+68 °F až -8 °F)
Klimatická třída: N, T
Okolní teplota:	+16 °C až +43 °C (+61 °F až +110 °F)
Nabíjecí port USB:	5 V---, 2 A
Frekvenční rozsah:	WiFi: 2412 MHz - 2472 MHz/2422 MHz - 2462 MHzBluetooth/BLE: 2402 MHz-2480 MHz
Frekvenční pásmo (WiFi): 2,4 GHz
Výstupní výkon RF: WiFi: 16,62 dBm (802.11b),16,23 dBm (802.11g),16,45 dBm (802.11n20),16,02 dBm (802.11n40)Bluetooth: 8,31 dBmBluetooth LE: 6,67 dBm
Množství chladicího média:	42 g		45 g
Ekvivalent CO2:	0,060 t		0,064 t
Potenciál skleníkových plynů (GWP):	1430
Rozměry (Š x H x V) v mm (včetně rukojetí):	398 x 694 x 476		720 x 455 x 480
Hmotnost:	18,7 kg		20,4 kg
	CFX3 55IM CFX3 75DZ CFX3 95DZ
Napájecí napětí: 12/230 V---
				100-240 V~
Jmenovitý proud:	12 V---: 8,9 A24 V---: 3,8 A100 V~: 1,00 A240 V~: 0,42 A	12 V---: 9,6 A24 V---: 4,2 A100 V~: 1,12 A240 V~: 0,47 A	12 V---: 10,4 A24 V---: 4,6 A100 V~: 1,22 A240 V~: 0,51 A
Chladicí výkon:	+20 °C až -22 °C (+68 °F až -8 °F)
Klimatická třída: N, T
Okolní teplota:	+16 °C až +43 °C (+61 °F až +110 °F)
Nabíjecí port USB:	5 V---, 2 A
Frekvenční rozsah:	WiFi: 2412 MHz - 2472 MHz/2422 MHz - 2462 MHzBluetooth/BLE: 2402 MHz-2480 MHz
Frekvenční pásmo (WiFi): 2,4 GHz
Výstupní výkon RF:	WiFi: 16,62 dBm (802.11b),16,23 dBm (802.11g),16,45 dBm (802.11n20),16,02 dBm (802.11n40)Bluetooth: 8,31 dBmBluetooth LE: 6,67 dBm
Množství chladicího média:	45 g	59 g	67 g
Ekvivalent CO2:	0,064 t	0,084 t	0,096 t
Potenciál skleníkových plynů (GWP):	1430
Rozměry (Š x H x V) v mm (včetně rukojetí):	720 x 455 x 480	892 x 495 x 472	962 x 530 x 472
Hmotnost:	21,3 kg	27,8 kg	29,8 kg

	CFX3 100
Napájecí napětí: 12/230 V---	100-240 V~
Jmenovitý proud:	12 V---: 10,8 A24 V---: 4,8 A100 V~: 1,28 A240 V: 0,53 A
Chladicí výkon:	+20 °C až -22 °C (+68 °F až -8 °F)
Klimatická třída: N, T
Okolní teplota:	+16 °C až +43 °C (+61 °F až +110 °F)
USB: 5 V---, 2 A
Frekvenční rozsah:	WiFi: 2412 MHz - 2472 MHz/2422 MHz - 2462 MHzBluetooth/BLE: 2402 MHz-2480 MHz
Frekvenční pásmo (WiFi): 2,4 GHz
Výstupní výkon RF: WiFi: 16,62 dBm (802.11b),16,23 dBm (802.11g),16,45 dBm (802.11n20),16,02 dBm (802.11n40)Bluetooth: 8,31 dBmBluetooth LE: 6,67 dBm
Množství chladicího média:	60 g
Ekvivalent CO2:	0,086 t
Potenciál skleníkových plynů (GWP):	1430
Rozměry (Š x H x V) v mm (včetně rukojetí):	962 x 530 x 472
Hmotnost:	29,6 kg

Chladicí okruh obsahuje médium R134a.

Tento výrobek obsahuje fluorované skleníkové plyny.

Chladicí jednotka je hermeticky utěsněná.

Rádiové zařízení Dometic CFX3 25 až CFX3 100 vyhovuje požadavkům směrnice 2014/53/EU. Prohlášení o shodě pro zařízení najdete na documents.dometic.com.

Glejte npr. sl. 25 B, stran 16.
