Egenskaper	Detaljer
Produkttyp	Portabel kylskåp
Kapacitet	45 liter
Mått (L x B x H)	600 x 380 x 400 mm
Vikt	20 kg
Driftstemperatur	-22 °C till +10 °C
Strömkälla	12/24 V DC, 100-240 V AC
Energiförbrukning	Ungefär 1,2 kWh/24h
Material	Robust plastkåpa
Skärm	Digital skärm med temperaturkontroll
Extra funktioner	Eko-läge, skydd mot djupurladdning
Inkluderade tillbehör	Strömkabel 12/24 V, strömkabel AC
Garanti	2 år
Rekommenderad användning	Camping, resor, utomhusutflykter
Underhåll	Regelbunden rengöring, kontroll av tätningar
Säkerhet	Överbelastningsskydd, inbyggd elektrisk säkerhet
Allmän information	Kompatibel med Dometic-appar för fjärrstyrning

Vanliga frågor - CFX3 45 DOMETIC

Hur ställer jag in temperaturen på Dometic CFX3 45?

För att ställa in temperaturen, tryck på temperaturinställningsknappen på kontrollpanelen och använd pilarna för att välja önskad temperatur.

Min Dometic CFX3 45 startar inte, vad ska jag göra?

Kontrollera att enheten är korrekt ansluten till en strömkälla och att säkringen inte är trasig. Testa även ett annat eluttag.

Kylskåpet låter konstigt, är det normalt?

Ett lätt ljud från fläkten eller kompressorn är normalt. Om ljudet är överdrivet eller ovanligt, kontrollera att enheten står plant och att inget rör vid kompressorn.

Hur rengör jag insidan av Dometic CFX3 45?

Koppla ur enheten och använd sedan en fuktig trasa med mild tvål för att rengöra insidan. Undvik slipande produkter som kan skada ytan.

Vad är lagringskapaciteten för Dometic CFX3 45?

Dometic CFX3 45 har en kapacitet på 45 liter, vilket gör att du kan lagra upp till 70 burkar på 0,33 l eller flera vinflaskor.

Kan jag använda Dometic CFX3 45 utomhus?

Ja, Dometic CFX3 45 är designad för utomhusbruk, men det rekommenderas att skydda den från väder och hålla den borta från direkt värme.

Hur optimerar jag energiförbrukningen för mitt kylskåp?

För att optimera energiförbrukningen, undvik att öppna dörren ofta, placera förkylda livsmedel inuti och se till att kylskåpet är väl ventilerat.

Finns tillbehör till Dometic CFX3 45 tillgängliga för köp?

Ja, tillbehör som avdelare, bärväskor och strömkablar finns tillgängliga på Dometics officiella webbplats eller hos auktoriserade återförsäljare.

BRUKSANVISNING CFX3 45 DOMETIC

Lås til läge: fig. 2 1, side 3

Betjeningspanel (fig. 3, side 4):

Läs och följ noggrant alla instruktioner, direktiv och varningar i den här produkthandboken för att säkerställa att du alltid installerar, använder och underhåller produkten på rätt sätt. Dessa instruktioner MÅSTE förvaras tillsammans med produkten.

Genom att använda produkten bekräftar du härmed att du noggrant har läst alla instruktioner, direktiv och varningar och att du förstår och är införstädd med att följa de villkor som anges häri. Du är införstädd med att endast använda denna produkt i avsett syfte och i enlighet med instruktionerna, direktiven och varningarna som anges i denna produkthandbok samt i enlighet med alla gällande lagar och bestämmelser. Om du inte läser och följer instruktionerna och varningarna som anges här kan det leda till personskador på dig eller andra, på produkten eller annan egendom i närheten. Denna produkthandbok, inklusive instruktionerna, direktiven och varningarna samt relaterad information, kan ändras och uppdateras. För uppdaterad produktinformation, besök documents.dometic.com, dometic.com.

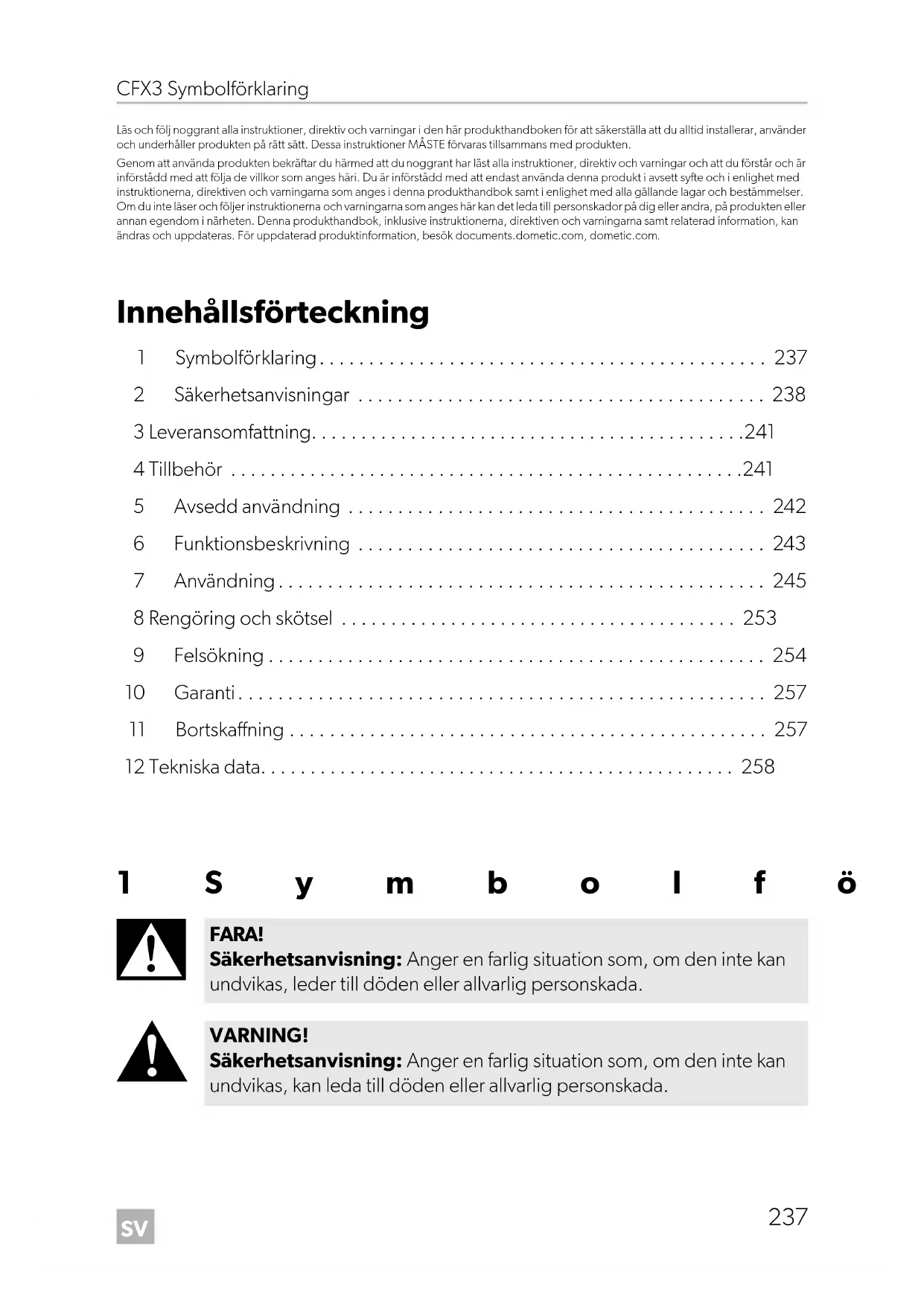

Innehållsförteckning

1 Symbolförklaring.... 237
2 Säkerhetsanvisningar 238
3 Leveransomfattning....241
4 Tillbehör .....241
5 Avsedd användning 242
6 Funktionsbeskrivning 243
7 Användning.... 245
8 Rengöring och skötsel 253
9 Felsökning 254
10 Garanti....257
11 Bortskaffning 257
12 Tekniska data.... 258

1 S y m b o l f ö

FARA!

Säkerhetsanvisning: Anger en farlig situation som, om den inte kan undvikas, leder till döden eller allvarlig personskada.

WARNING!

Säkerhetsanvisning: Anger en farlig situation som, om den inte kan undvikas, kan leda till döden eller allvarlig personskada.

AKTA!

Säkerhetsanvisning: Anger en farlig situation som, om den inte kan undvikas, leder lindrig eller måttlig personskada.

OBSERVERA!

Anger en situation som, om den inte kan undvikas, kan leda till materiell skada.

ANVISNING

Kompletterande information om användning av produkten.

FARA! Om man underlåter att följa de här varningarna blir följden dödsfall eller allvarlig personskada.

Risk för dödsfall på grund av elektricitet

• För båtar: Om apparaten drivs med nätspänning, se till att strömförsörjningen är säkrad med en jordfelsbrytare (RCD), en automatsäkring för restström (RCCB) eller en jordfelsbrytare (GFCI). Installationen måste ske enligt gällande regler, särskilt i fuktiga utrymmen.
• Ta inte tag i avskalade ledningar med händerna. Detta gäller framför allt vid drift med växelström.
• Kontrollera, innan apparaten tas i drift, att elkabeln och stickkontakten är torra.

WARNING! Om man underlåter att följa de här varningarna kan följden bli dödsfall eller allvarlig personskada.

Risk för dödsfall på grund av elektricitet

• Använd inte kylapparaten om den uppvisar synliga skador.
• Om kylapparatens anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut mot en lämplig kabel eller kabelsats som finns tillgängliga hos tillverkaren eller servicerepresentanten.
• Denna kylapparat får endast repareras av härför utbildad personal. Om man utför reparationer på fel sätt kan man utsättas för avsevärda risker.
• Koppla in enheten i uttag med garanterat korrekt anslutning när enheten behöver jordas.

Brandrisk

- Kontrollera att elsladden inte har fastnat eller skadats i samband med placering av apparaten.

• Placera inte ut flera bärbara uttag eller bärbara nätaggregat bakom apparaten.
• Se till att ventilationsöppningarna på höljet eller i installationskonstruktionerna är fria från hinder.
• Använd inga mekaniska föremål eller andra medel för att snabba på avfrostningen, förutom om tillverkaren rekommenderar sådana föremål eller medel.
• Öppna eller skada inte kylkretsen.
• Använd inga elektriska produkter för arbeten inne i kylapparaten. Undantag: produkterna rekommenderas för sådan användning av tillverkaren.

Hälsorisk

• Barn från åtta års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer med bristande erfarenhet och kunskaper får använda den här apparaten förutsatt att de hålls under uppsikt eller om de har fått anvisningar om hur man använder den här apparaten på ett säkert sätt och känner till vilka risker som är förknippade med användningen.
• Barn i åldrarna tre till åtta år får lasta in eller ut varor i eller ur kylapparater.
• Barn måste hållas under uppsikt så att de inte leker med apparaten.
• Rengöring och användarunderhåll får inte genomföras av barn utan uppsikt.

Explosionsrisk

- Lagra inga ämnen som kan explodera i kylapparaten, som t.ex. sprayburkar med lättantändlig drivgas.

AKTA! Om man underlåter att följa de här försiktighetsåtgår- derna kan följden bli lindrig eller måttlig personskada.

Risk för dödsfall på grund av elektricitet

• Kontrollera, innan kylapparaten tas i drift, att elkabeln och stickkontakten är torra.
• Koppla bort kylapparaten från strömförsörjningen
• före varje rengörings- och underhållstillfälle
• efter varje användning

Hälsorisk

Observera följande anvisningar för att undvika att livsmedel kontamineras:

• Kontrollera om apparatens kyleffekt uppfyller kraven för de livsmedel du vill hålla kalla.
• Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.
• Om kylapparaten hålls öppen under lång tid finns det risk att man får en betydande ökning av temperaturen i apparatens fack.
• Rengör med jämna mellanrum ytor som kan komma i kontakt med livsmedel och åtkomliga avloppssystem.

• Om apparaten står tom under lång tid:

• Stäng av apparaten.

• Avfrosta apparaten.
  – Rengör och torka apparaten.
  – Lämna locket öppet för att förhindra att det bildas mögel i apparaten.

OBSERVERA! Risk för skada

• Jämför spänningsuppgifterna på typskylten med elförsörjningen på plats.

• Anslut endast kylapparaten på följande sätt:

• Med en likströmskabeln till fordonets likströmsnät
  – Eller med växelströmsanslutningskabeln till växelströmsförsörjning

• Dra aldrig ut stickkontakten ur uttaget genom att dra i kabeln.

• Om kylapparaten är kopplad till ett likströmsuttag ska du koppla bort kylapparaten och andra förbrukare från fordonsbatteriet innan en snabbladdare ansluts.
• Om kylapparaten är kopplad till ett likströmsuttag ska du koppla bort kylapparaten eller stänga av den när du stänger av motorn. Annars kan batteriet laddas ur.
• Kylapparaten är inte avsedd för transport av frätande material eller material med lösningsmedel.
• Kylapparatens isolering innehåller brännbart cyklopentan och det krävs särskilda rutiner för avfallshanteringen. När kylapparaten har uppnått slutet av livscykeln ska den lämnas till lämplig återvinningscentral.
• Ställ inte upp kylapparaten i närheten av öppen eld eller andra värmekällor (värmeelement, starkt solljus, gasspisar osv.).

- Risk för överhettning!

Kontrollera att det alltid finns minst 50 mm ventilationsutrymme på alla sidor på kylapparaten. Kontrollera att det inte finns några föremål i ventilationsutrymmet som skulle kunna hindra luftflödet till kylkomponenterna.

Placera och använd inte kylapparaten i stängda fack eller utrymmen utan luftflöde eller med bara minimalt luftflöde.

• Fyll inte innerfacket med vätskor eller is.
• Doppa aldrig ner kylapparaten i vatten.
• Skydda kylapparaten och kablarna mot värme och fukt.
• Apparaten får inte utsättas för regn.

3 Leveransomfattning

Del i bild 1, sida 3	Mängd Beskrivning
1	1	K	y	l	b

21 Anslutningskabel för likströmsanslutning

31 Anslutningskabel för växelströmsanslutning

4 T i l l b e h ö r

Finns som tillbehör (ingår inte i leveransen):

Beteckning Art.nr Modell
Skyddshölje
CFX3 25PC	9600028749	CFX3 25
CFX3 35PC	9600028455	CFX3 35
CFX3 45PC	9600028456	CFX3 45
CFX3 55PC	9600028457	CFX3 55
		CFX3 55IM
CFX3 75PC	9600028458	CFX3 75DZ
CFX3 95PC	9600028459	CFX3 95DZ
Beteckning	Art.nr	Modell
CFX3 100PC 9600028460 CFX3 100
Kylskjutplatta
CFX3 SLD3545 9600028548 CFX3 35		CFX3 45
CFX3 SLD55 9600028549 CFX3 55		CFX3 55IM
CFX3 SLD75 9600028550 CFX3 75DZ
CFX3 SLD95100 9600028551 CFX3 95DZ		CFX3 100
CFX3 app – passar alla modeller
PLB40 9600012878	passar alla modeller

Tänk på att CFX3-appen kanske inte finns i ditt land.

5 Avsedd användning

Kylapparaten är avsedd för kylning av livsmedel. Kylapparaten är konstruerad för att drivas med ett likström-strömförsörjningssystem i ett fordon eller på en båt, med ett likströms-reservbatteri eller ett växelströmssystem.

Kylapparaten är avsedd för camping.

Kylapparaten är avsedd att användas i hushåll och liknande, som t.ex.

• Personalkök i affärer, kontor eller andra arbetsmiljöer
• Bondgårdar
• För gäster på hotell, motell eller andra typer av boenden
• Miljöer liknande bed&breakfast
• Catering och liknande utan försäljning

Den här produkten lämpar sig endast för avsedd användning i enlighet med denna bruksanvisning.

Den här manualen informerar om vad som krävs för att installera och/eller använda produkten på rätt sätt. Felaktig installation och/eller användning eller felaktigt underhåll kommer leda till att produkten inte fungerar optimalt och riskerar gå sönder.

Tillverkaren åtar sig inget ansvar för personskador eller materiella skador på produkten som uppstår till följd av:

• Felaktig montering eller anslutning, inklusive för hög spänning
• Felaktigt underhåll eller användning av reservdelar som inte är originaldelar från tillverkaren
• Ändringar som utförts utan uttryckligt medgivande från tillverkaren
• Användning för andra ändamål än de som beskrivs i denna bruksanvisning

Dometic förbehåller sig rätten att ändra produktens utseende och specifikationer.

Kylningsprocessen sker med hjälp av en kylkrets med kompressor som kräver mycket lite underhåll. Tack vare den generösa isoleringen och den kraftfulla kompressorn får man effektiv och snabb kylning.

Kylboxen är lämpad för mobil användning.

Kylboxen klarar en kort tids lutning på 30°.

6.1 Funktioner

• Nätdel med prioritetskoppling för anslutning till växelspänningsuttag
• Trestegs-batteriskydd som skyddar fordonets batteri
• Display med temperaturvisning i °C och °F
• Temperaturinställning i steg om 1 °C (1 °F)
• Integrerad WiFi- och Bluetooth-funktion som möjliggör styrning via app
  • Hopfällbara bärhandtag
• USB-laddare för bärbara apparater som mobiltelefoner
• Uttagbar korg
  • Endast CFX3 55IM: Ismaskin

6.2 Reglage och indikeringskomponenter

Lås för locket: bild 2 1, sida 3

Kontrollpanel (bild 3, sida 4):

Del Beskrivning Förklaring

1 Kylboxen slås på när knappen trycks in kortvarigt Kylboxen slås av när knappen trycks in tre sekunder Återgår till föregående meny

2 Display Visar informationen AC : Växelström (elnät) är ansluten DCV: Likström (elnät) är ansluten Bluetooth är aktiverad WiFi är aktiverad Displayen är låst Kompressorn arbetar Ismaskinen arbetar (endast CFX3 55IM)

3 Tryck på för att gå uppåt eller för att öka det värde som valts. Tryck på för att gå nedåt eller för att minska det värde som valts. Tryck på och samtidigt i 3 s för att låsa eller låsa upp dis- playen.

4 Tryck för att välja en meny eller spara det värde som valts.

Anslutningsuttag (bild 4, sida 4):

Del Beskrivning

1 Anslutningsuttag för växelström
2 Anslutningsuttag för likström
3 Säkringshållare för likström
4 Säkringshållare för växelström

7 A n v ä n d n i

Observera följande så att du inte behöver kasta bort livsmedel:

• Temperaturen ska vara så jämn som möjligt. Öppna bara kylapparaten så ofta och så länge som är nödvändigt. Förvara livsmedlen på så sätt att luften kan cirkulera.
• Justera temperaturen efter mängden och typen av livsmedel.
• Livsmedel tar lätt upp eller utsöndrar lukter eller smaker. Livsmedel ska alltid förvaras övertäckta eller i förslutna behållare/flaskor.

7.1 Före den första användningen

ANVISNING

Innan kylboxen tas i drift ska den av hygieniska skäl torkas av in- och utvändigt med en fuktig trasa (se även kapitel "Rengöring och skötsel" på sidan 253).

7.2 Spara energi

• Välj en uppställningsplats med god ventilation som är skyddad mot direkt solljus.
• Låt varm mat svalna innan den läggs in i kylen.
• Öppna inte kylapparaten oftare än nödvändigt.
• Låt inte kylapparaten vara öppen längre än nödvändigt.
• Om kylboxen har en korg: För optimal energiförbrukning ska du placera korgen som den var placerad vid leveransen.
• Kontrollera med jämna mellanrum att lockets tätning sitter korrekt.

7.3 Byta lockets öppningsriktning

CFX3 55, CFX3 55IM, CFX3 100

▶ Gå tillväga enligt bilden (bild 5, sida 5).

CFX3 75DZ, CFX3 95DZ

▶ Gå tillväga enligt bilden (bild 6, sida 6).

7.4 Ansluta kylboxen

OBSERVERA! Risk för skada

• För att skydda apparaten har likströmskabeln utrustats med en säkring inuti kontakten. Ta inte bort likströmskontaktens säkring. Använd endast den medföljande likströmskabeln.
• Koppla bort kylboxen och andra förbrukare från batteriet innan en batteriladdare ansluts till batteriet. Överspänning kan skada apparatens elektronik.

Ansluta till ett batteri

▶ Gå tillväga enligt bilden (bild 7, sida 7).

Ansluta via förlängd fast likströmskabel (endast CFX3 100)

▶ Gå tillväga enligt bilden (bild 8, sida 8).

Ansluta till växelström

FARA! Risk för dödsfall på grund av elektricitet

• Ta inte i brytare eller kontakter med våta händer eller om du står på ett fuktigt underlag.
• Om kylboxen används på en båt och ansluts till växelström måste en jordfelsbrytare installeras mellan strömförsörjningen och kylboxen. Kontakta en behörig elektriker.

▶ Gå tillväga enligt bilden (bild 9, sida 9).

7.5 Använda kylboxen

OBSERVERA! Risk för överhettning

Kontrollera alltid att det finns tillräckligt med ventilation så att den värme som alstras under driften kan skingras. Se till att ventilationsspringorna inte täcks över. Apparaten måste ha tillräckligt stort avständ till väggen/andra föremål så att luften kan cirkulera fritt.

ANVISNING

Om man använder ett batteri för kylapparaten, stängs displayen automatiskt av om batterispänningen är låg.

• Slå på kylboxen: bild 10, sida 9
  • Stänga av kylboxen: bild 11, sida 10

7.6 Använda displayen

Displaylägen (bild 12, sida 10)

Del Beskrivning

A Standby

B Viloläge

C Låst

Displayöversikt: bild 13, sida 11

Navigera i menyerna

Den markerade menyn är vald.

▶ Tryck på för att gå uppåt.
▶ Tryck på för att gå nedåt.

Välja en meny

▶ Tryck påökför att välja meny.

Ändra inställningar

Värdet eller inställningen som är markerat har valts.

Tryck på för att öka det valda värdet eller för att välja föregående inställning.
Tryck på för att minska det valda värdet eller för att välja nästa inställning.

Återgå till föregående meny

Tryck på för att återgå till föregående meny utan att spara.

7.7 Låsa/låsa upp displayen

▶ Tryck på △ och ▽ samtidigt i 3 s för att låsa eller låsa upp displayen (bild 14, sida 11).

7.8 Välja temperatureheter

▶ Gå tillväga enligt bilden (bild 15, sida 11).

7.9 Ställa in temperaturen

OBSERVERA! Skaderisk på grund av för låg temperatur

Se till att det endast finns föremål resp. varor i kylaren som får kylas till den inställda temperaturen.

▶ Gå tillväga enligt bilden (bild 16, sida 12).

7.10 Använda batteriskyddet

Apparaten har ett 3-stegs batteriskydd. Batteriskyddet förhindrar att batteriet laddas ur för mycket när apparaten är ansluten till ett fordonsstartbatteri eller maximerar användningen av ett försörjningsbatteri.

När kylboxen används utan påslagen tändning i fordonet, stängs den av automatiskt om försörjningsspänningen sjunker under ett inställbart värde. Kylboxen startar så fort batteriet har laddats och återinkopplingsspänningen uppnås.

OBSERVERA! Risk för skada

När batteriskyddet har stängt av batteriet, laddas batteriet inte längre fullt. Undvik upprepade starter. Kontrollera att batteriet laddas igen.

ANVISNING

Välj batteriskyddsläge "MEDIUM" eller "HIGH" om kylboxen försörjs med hjälp av ett startbatteri. Om kylboxen ansluts till ett försörjningsbatteri, passar batteriskyddsläget "LOW".

▶ Gå tillväga enligt bilden (bild 17, sida 13).

7.11 Ställa in displayens ljusstyrka

▶ Gå tillväga enligt bilden (bild 18, sida 13).

7.12 Slå på eller av komponenter (endast CFX3 75DZ, CFX3 95DZ)

Du kan aktivera varje zon separat eller båda två.

▶ Gå tillväga enligt bilden (bild 19, sida 14).

7.13 Använda ismaskinen (endast CFX3 55IM)

ANVISNING

• Oberoende av huvudfackets temperaturinställning är ismaskinen konstruerad för att göra isbitar när den är påslagen.
• Kylboxens effektbehov ökar när ismaskinen är på. Därför bör du stänga av ismaskinen när den inte behövs.
• Fabriksinställningen för ismaskinen är AV.

▶ Gå tillväga enligt bilden (bild 20, sida 14).

Fylla isbrickorna med vatten

1. Ta bort isbrickorna (bild 21 1, sida 15) från ismaskinhöljet (bild 21 2, sida 15).
2. Ta bort isbrickeskydden, fyll på med rent vatten och sätt tillbaka skydden så att kanttätningen sluter tätt runt om.
3. Sätt tillbaka isbrickorna i ismaskinhöljet och stäng locket.

ANVISNING

Torka upp eventuellt utspillt vatten under isbrickorna. Detta minskar isbildning under brickorna och gör det enklare att ta bort dem.

Ta ut iskuberna

Öppna ismaskinhöljets lock och lyft under isbrickornas framsida.

ANVISNING

Vid borttagningen kan det krävas att man använder båda händerna om fuktigheten är så hög att is sitter fast under isbrickorna.

Ta bort isbrickeskydden och vrid brickorna så att iskuberna lossnar.

Ta bort ismaskinhöljet

Ismaskinhöljet kan tas bort för rengöring eller för att frigöra plats i kylboxen när det inte används:

▶ Lyft höljet i ena änden tills det lossnar från fästet och ta sedan bort det.
Gör detta i omvänd ordningsföljd för att sätta tillbaka höljet, genom att trycka ner höljet på fästena så det hakar fast.

Tips för att använda ismaskinen

• Ismaskinen gör is snabbt i ett antal timmar när den slagits på och övergår sedan automatiskt till ett isbehållningsläge för att minska effektbehovet. Om flera laddningar is behöver göras så snabbt som möjligt, är det bara att slå av maskinen och sedan slå på den igen så börjar den göra is snabbt igen. Upprepa efter behov.
• Det går inte att bibehålla lågt inställd frysfackstemperatur i huvudfacket när omgivningstemperaturen är hög och ismaskinen är påslagen.

Rengöra och torka ismaskinen

Rengör och torka ur isbrickorna och inuti ismaskinhöljet när maskinen inte används.
Om inte maskinen har använts en längre tid ska isbrickorna rengöras inuti med en mild diskmedelslösning och sköljas av med rent vatten före användning.

7.14 Ladda ner CFX3-appen

Kylboxen kan övervakas och styras via Bluetooth eller WiFi med en app som du kan installera på en kompatibel enhet.

Ladda ner appen CFX3 från App Store eller Google Play.

Tänk på att CFX3-appen kanske inte finns i ditt land.

7.15 Ställa in Bluetooth-signalen och ansluta till appen

Kylboxen kan övervakas och styras via Bluetooth. För att göra detta måste du parkoppla kylboxen med din Bluetooth-enhet.

ANVISNING

• Parkopplingen måste göras i CFX3-appen, inte i enhetens inställningar.
• Bluetooth-anslutningen kräver inget lösenord.

▶ Gå tillväga enligt bilden (bild 22, sida 15).

7.16 Ställa in WiFi-signalen och ansluta till appen

Kylboxen kan övervakas och styras via WiFi direkt till kylboxen eller via ett WiFi-nät.

▶ Gå tillväga enligt bilden (bild 23, sida 16) för att slå på WiFi.
För WiFi direkt till kylboxen, gå till enhetens inställningar och välj kylboxen.

– Kylboxens WiFi-namn börjar på "CFX3".
- Det förinställda lösenordet är "00000000".
– Du kan välja ett eget WiFi-namn och lösenord i CFX3-appen.

ANVISNING

För att ansluta via WiFi-nät, gå till "nätverksanslutning" i appens INSTÄLLNINGAR.

7.17 Ändra CFX-namn och lösenord i appen

• Du kan välja ett eget namn på din CFX i appen.
• Samma namn gäller för både Bluetooth och WiFi.
• Du kan också välja ett eget lösenord i appen, gäller endast WiFi.
  Gå till "CFX-namn och lösenord" i appens INSTÄLLNINGAR.

7.18 Återställa appens lösenord (endast WiFi)

Du kan återställa appens lösenord till fabriksinställningen "00000000".

▶ Gå tillväga enligt bilden (bild 23, sida 16).

7.19 Återställa till fabriksinställningar

Återställningsfunktionen ändrar alla displaymenyer och app-fönster till de ursprungliga fabriksinställningarna.

▶ Gå tillväga enligt bilden (bild 24, sida 16).

7.20 USB-anslutning för spänningsförsörjning

USB-anslutningen kan användas till laddning av små apparater som mobiltelefoner och MP3-spelare.

ANVISNING

Säkerställ att den lilla enheten som anslutits till USB-anslutningen kan köras med 5 V/2 A.

▶ Gå tillväga enligt bilden (bild 26, sida 17).

7.21 Avfrosta kylboxen

Luftfuktigheten kan sätta sig som frost på förångaren eller i kylapparaten. Detta gör att kyleffekten minskar. Frosta då av apparaten så snart som möjligt.

OBSERVERA! Risk för skada

Använd inte hårda eller spetsiga verktyg för att ta bort is eller lossa på fastfrusna föremål.

Avfrosta kylboxen så här:

1. Ta ut kylboxens innehåll.
2. Förvara dem vid behov i en annan kylapparat så att de förblir kalla.
3. Stäng av apparaten.
4. Låt locket vara öppet.
5. Torka bort avfrostningsvattnet.

7.22 Byta säkringen för växelström

FARA! Risk för dödsfall på grund av elektricitet

Innan man byter ut apparatens säkring ska man koppla från strömtillförseln och anslutningskabeln.

1. Koppla från strömtillförseln från apparaten.
2. Dra ut anslutningskabeln.
3. Ta loss säkringshållaren (bild 4 4, sida 4) med en skruvmejsel.
4. Byt ut den trasiga glassäkringen mot en ny säkring av samma typ med samma värde (snabb, 4 A, 250 V).
5. Tryck in säkringshållaren i höljet igen.
6. Anslut strömtillförseln till apparaten igen.

7.23 Byta säkringen för likström

1. Ta loss säkringsskyddet (bild 4 3, sida 4) med en skruvmejsel.
2. Vänd på säkringsskyddet och använd kroken för att ta bort den trasiga flatsäkringen.
3. Sätt i en ny säkring av samma typ och värde.
4. Montera tillbaka säkringsskyddet.

7.24 Byta likströmskontaktens säkring

1. Byt ut den trasiga säkringen mot en ny av samma typ och värde.
2. Gå tillväga enligt bilden (bild 27, sida 17).

7.25 Byta ljuskretskort

OBSERVERA! Risk för skada

Lampan får endast bytas ut av tillverkaren, kundtjänst eller en person med liknande kvalifikationer för att förhindra fara.

8 Rengöring och skötsel

OBSERVERA! Risk för skada

• Rengör aldrig kylapparaten under rinnande vatten eller i diskvatten.
• Använd inga frätande rengöringsmedel eller hårda föremål vid rengöring, då dessa kan skada kylapparaten.

Rengör emellanåt kylanordningen in- och utvändigt med en fuktig trasa.
▶ Kontrollera att luftnings-/ventilationsöppningarna är rena från damm och annat smuts. På så kan värmen avledas vid användning och produkten skadas inte.

9 F e l s ö k n i n

Fel Möjlig orsak Lösning

Apparaten fungerar inte (likströmsläge, tändning på).	Det upptäcktes inte någon spänning i utgången för likström.	► I de flesta fordon måste man första slå på tändningen innan det tillförs ström till utgången för likström.
	Utgången för likström är smutsig. Det ger dålig elektrisk kontakt.	► Om apparatens stickkontakt blir mycket varm i uttaget för likström, måste antingen uttaget för likström rengöras eller så är stickkontakten möjligtvis inte korrekt ansluten.
	Likströmskontaktens säkring har gått.	► Byt säkringen i likströmskontakten, se kapitel "Byta säkringen för likström" på sidan 252.
	Apparatens säkring för likström har gått.	► Byt apparatens säkring för likström, se kapitel "Byta säkringen för likström" på sidan 252.
	Fordonets säkring har gått.	► Byt säkringen för fordonets likströmsuttag. Se fordonets bruksanvisning.
Apparaten fungerar inte (växelströmsläge).	Ingen spänning i växelströmsuttaget.	► Prova med ett annat uttag.
	Apparatens säkring för växelström har gått.	► Byt apparatens säkring för växelström, se kapitel "Byta säkringen för växelström" på sidan 252.
	Den integrerade växelströmsadaptern är defekt.	► Reparationer får endast utföras på en auktoriserad reparationscentral.
Displayen reagerar inte på knapptryckningar.	Displayen är låst. ► Lås upp displayen, se kapitel "Låsa/låsa upp displayen" på sidan 247.
Appen kan inte styra apparaten.	Bluetooth eller WiFi har inte anslutits.	► Anslut Bluetooth, se kapitel "Ställa in Bluetooth-signalen och ansluta till appen" på sidan 250, eller Anslut WiFi, se kapitel "Ställa in WiFi-signalen och ansluta till appen" på sidan 251.
Displayen visar ett larmmeddelande eller en varningskod.	-► Se tabellen nedan.

Larmmeddelanden

Set.ex. bild 25 A, sida 16.

Larmmedde-lande	Beskrivning Möjlig orsak Lösning
!ALERT - Lid open >3 min	Locket öppet mer än 3 minuter	· Locket är inte helt låst· Internt fel	► Kontrollera att locket är helt låst► Inspektion gjord av auk-toriserad repara-tionscentral krävs
!ALERT - Voltage low	Apparaten har slutat fungera på likström på grund av låg spänning	· Otilräcklig för-sörjningsspän-ning· Batterispän-ningen är för låg· Batteriskyddet är inställt för högt	► Kontrollera spännings-fallet från batteriet till eluttaget och öka vid behov ledningsdimen-sionen► Kontrollera batteriet och ladda det vid behov► Välj en lägre batte-riskyddsinställning
	Apparaten har slutat fungera på likström på grund av onormalt hög spänning >31,5 V (osannolikt scenario – gäller endast elektronikskydd – använder samma varningsmedde-lande som för låg spänning ovan)	· Fel specifikation för likströmsspän-ning· Fel försörjnings-spänning· Internt fel	► Kontrollera att specifika-tionen för likströmsspän-ningen överensstämmer med CFX3 -produkt-märkningsetiketten► Kontrollera likströmss-pänningen och repa-rera eller byt ut vid defekt► Inspektion gjord av auk-toriserad repara-tionscentral krävs

Varningskoder

Varningskod Fel Möjlig orsak Lösning

!WARNING 32 För hög ström på fläkten	Internt fel. ▶ Stäng av apparaten i minst 5 minuter och starta den därefter igen. Om problemet kvarstår krävs inspektion gjord av auktoriserad reparationscentral
!WARNING 33 Startfelkompressor
!WARNING 34 Låg hastighet kompressor	Hög omgivnings-temperaturVentilationsöppning blockerad eller otillräckligt fritt utrymmeInternt fel	Stäng av apparaten i minst 30 minuter eller flytta den till ett kallare ställa och starta den sedan igenGör ventilationsöppningarna friaInspektion gjord av auktoriserad reparationscentral krävs
!WARNING 35 För hög temperatur styrenhet
!WARNING 01 NTC bruten kretsSZ & DZ STOR	Internt fel Inspektion gjord av auktoriserad reparationscentral krävs
!WARNING 11 NTC bruten kretsDZ LITEN
!WARNING 02 NTC kortslutningSZ & DZ STOR
!WARNING 12 NTC kortslutningDZ LITEN
!WARNING 09 DZ-ventil eller ismaskinventil defekt		Stäng av apparaten i minst 1 minut och starta den därefter igen. Om problemet kvarstår krävs inspektion gjord av auktoriserad reparationscentral
!WARNING 03/43 Kommunikations-fel

10 Garanti

Den lagstadgade garantitiden gäller. Kontakta din återförsäljare eller tillverkarens avdelningskontor i ditt land (se dometic.com/dealer) om produkten är defekt.

Vid reparations- och garantiärenden ska följande dokument skickas med när du returnerar produkten:

• En kopia på fakturan med inköpsdatum
• En reklamationsbeskrivning eller felbeskrivning

Observera att självständiga eller icke professionella reparationer kan påverka säkerheten och leda till att garantin blir ogiltig.

11 Bortskaffning

WARNING! Risk för att barn fastnar

Innan den gamla kylprodukten omhändertas:

• Demontera locket.
• Låt korgarna vara kvar så att barn inte utan vidare kan klättra in i skåpet.

Återvinning av förpackningsmaterial

Lämna om möjligt förpackningsmaterialet till återvinning.

Återvinning av produkter med icke-utbytbara batterier, laddningsbara batterier eller ljuskällor

Om produkten innehåller icke-utbytbara batterier, laddningsbara batterier eller ljuskällor behöver du inte avlägsna dem före kassering.
När produkten slutgiltigt tas ur bruk: Informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.
▶ Produkten kan kasseras utan avgift.

12 Tekniska data

ANVISNING

Minimitemperaturen som står i "Kyleffekt" kan inte uppnås om omgivningstemperaturen är över 32 °C (90 °F) för modellerna CFX3 25/35/45/55/55IM/100 eller om omgivningstemperaturen är över 30 °C (86 °F) för modellerna CFX3 75DZ/95DZ (sätt liten – 22 °C/stor +4 °C).

Provning/certifikat:

	CFX3 25 CFX3 35
Anslutningsspänning: 12/	24 V=
	100-240 V~
Märkström:	12 V=: 6,5 A24 V=: 3,2 A100 V~: 0,90 A240 V~: 0,38 A		12 V=: 7,5 A24 V=: 3,3 A100 V~: 0,94 A240 V~: 0,39 A
Kyleffekt:	+20 °C till -22 °C (+68 °F till -8 °F)
Klimatklass: N, T
Omgivningstemperatur:	+16 °C till +43 °C (+61 °F till +110 °F)
USB-laddanslutning:	5 V=, 2 A
Frekvensområde:	WiFi: 2412 MHz - 2472 MHz / 2422 MHz - 2462 MHzBluetooth/BLE: 2402 MHz - 2480 MHz
Frekvensband (WiFi): 2,4 GHz
RF utgångseffekt: WiFi: 16,62 dBm (802.11b),16,23 dBm (802.11g),16,45 dBm (802.11n20),16,02 dBm (802.11n40)Bluetooth: 8,31 dBmBluetooth LE: 6,67 dBm
Köldmediemängd:	32 g		38 g
CO2 motsvarande:	0,046 t		0,054 t
Global uppvärmning-spotential (GWP):	1430
Mätt(B x D x H) i mm (inklusive handtag):	342 x 569 x 420		398 x 694 x 407
Vikt:	12,7 kgCFX3 45 CFX3 55		16,9 kg
Anslutningsspänning: 12/	24 V=
	100-240 V~
Märkström:	12 V=: 8,2 A24 V=: 3,5 A100 V~: 0,96 A240 V~: 0,40 A		12 V=: 8,7 A24 V=: 3,7 A100 V~: 0,98 A240 V~: 0,41 A
Kyleffekt:	+20 °C till -22 °C (+68 °F till -8 °F)
Klimatklass: N, T
Omgivningstemperatur:	+16 °C till +43 °C (+61 °F till +110 °F)
USB-laddanslutning:	5 V=, 2 A
Frekvensområde:	WiFi: 2412 MHz - 2472 MHz / 2422 MHz - 2462 MHzBluetooth/BLE: 2402 MHz - 2480 MHz
Frekvensband (WiFi): 2,4 GHz
RF utgångseffekt: WiFi: 16,62 dBm (802.11b),16,23 dBm (802.11g),16,45 dBm (802.11n20),16,02 dBm (802.11n40)Bluetooth: 8,31 dBmBluetooth LE: 6,67 dBm
Köldmediemängd: 42 g	45 g
CO2 motsvarande:	0,060 t		0,064 t
Global uppvärmning-spotential (GWP):	1430
Mätt(B x D x H) i mm (inklusive handtag):	398 x 694 x 476		720 x 455 x 480
Vikt:	18,7 kg		20,4 kg
	CFX3 55IM CFX3 75DZ CFX3 95DZ
Anslutningsspänning: 12/	24 V---
	100-240 V~
Märkström:	12 V---: 8,9 A	12 V---: 9,6 A	12 V---: 10,4 A
	24 V---: 3,8 A	24 V---: 4,2 A	24 V---: 4,6 A
	100 V~: 1,00 A	100 V~: 1,12 A	100 V~: 1,22 A
	240 V~: 0,42 A	240 V~: 0,47 A	240 V~: 0,51 A
Kyleffekt:	+20 °C till -22 °C (+68 °F till -8 °F)
Klimatklass: N, T
Omgivningstemperatur:	+16 °C till +43 °C (+61 °F till +110 °F)
USB-laddanslutning:	5 V---, 2 A
Frekvensområde:	WiFi: 2412 MHz - 2472 MHz / 2422 MHz - 2462 MHzBluetooth/BLE: 2402 MHz - 2480 MHz
Frekvensband (WiFi): 2,4 GHz
RF utgångseffekt:	WiFi: 16,62 dBm (802.11b),16,23 dBm (802.11g),16,45 dBm (802.11n20),16,02 dBm (802.11n40)Bluetooth: 8.31 dBmBluetooth LE: 6.67 dBm
Köldmediemängd:	45 g	59 g	67 g
CO2 motsvarande:	0,064 t	0,084 t	0,096 t
Global uppvärmning-spotential (GWP):	1430
Mätt(B x D x H) i mm (inklusive handtag):	720 x 455 x 480	892 x 495 x 472	962 x 530 x 472
Vikt:	21,3 kg	27,8 kg	29,8 kg

	CFX3 100
Anslutningsspänning: 12/24 V---100-240 V~
Märkström:	12 V---: 10,8 A24 V---: 4,8 A100 V~: 1,28 A240 V: 0,53 A
Kyleffekt:	+20 °C till -22 °C (+68 °F till -8 °F)
Klimatklass: N, T
Omgivningstemperatur:	+16 °C till +43 °C (+61 °F till +110 °F)
USB: 5 V---, 2 A
Frekvensområde:	WiFi: 2412 MHz - 2472 MHz / 2422 MHz - 2462 MHzBluetooth/BLE: 2402 MHz - 2480 MHz
Frekvensband (WiFi): 2,4 GHz
RF utgångseffekt: WiFi: 16,62 dBm (802.11b),16,23 dBm (802.11g),16,45 dBm (802.11n20),16,02 dBm (802.11n40)Bluetooth: 8,31 dBmBluetooth LE: 6,67 dBm
Köldmediemängd: 60 g
CO2 motsvarande:	0,086 t
Global uppvärmning-spotential (GWP):	1430
Mätt(B x D x H) i mm (inklusive handtag):	962 x 530 x 472
Vikt:	29,6 kg

Kylkretsen innehåller R134a.

Innehåller fluorerade växthusgaser.

Kylenheten är hermetiskt tillsluten.

Radioutrustningarna Dometic CFX3 25 till CFX3 100 uppfyller kraven enligt direktiv 2014/53/EU. Försäkran om överensstämmelse för din enhet finns på documents.dometic.com.

1 Slår kjøleboksen på när knappen trykkes kort

Slår kjøleboksen av när knappen trykkes inn i tre sekunder Går tilbake til forrige meny

■ : Islageren går (kun CFX3 55IM)

3

7.12 Slå på eller av rommene (kun CFX3 75DZ, CFX3 95DZ)

7.13 Bruke isbitlageren (kun CFX 3 55IM)

MERK
