Ominaisuudet	Tiedot
Tuotetyyppi	Kannettava jääkaappi
Kapasiteetti	45 litraa
Mitat (L x S x K)	600 x 380 x 400 mm
Paino	20 kg
Ke4yttf6le4mpf6tila	-22 °C - +10 °C
Virtale4hde	12/24 V DC, 100-240 V AC
Se4hkf6n kulutus	Noin 1,2 kWh/24h
Materiaali	Kestävä muovikotelo
Ne4yttf6	Digitaalinen ne4yttf6 le4mpf6tilan ohjauksella
Lise4ominaisuudet	Eko-tila, syve4purkauksen suojaus
Mukana olevat lise4varusteet	12/24 V virtajohto, AC virtajohto
Takuu	2 vuotta
Suositeltu ke4yttf6	Leirinte4, matkat, ulkoiluretket
Huolto	Se4e4nnf6llinen puhdistus, tiivisteiden tarkistus
Turvallisuus	Ylikuormitussuoja, integroitu se4hkf6turvallisuus
Yleistiedot	Yhteensopiva Dometic-sovellusten kanssa ete4ohjaukseen

Usein kysytyt kysymykset - CFX3 45 DOMETIC

Kuinka asetan Dometic CFX3 45:n le4mpf6tilan?

Aseta le4mpf6tila painamalla le4mpf6tilan asetuspainiketta ohjauspaneelissa ja ke4ytte4me4lle4 nuolia valitse haluttu le4mpf6tila.

Dometic CFX3 45 ei ke4ynnisty, mite4 teen?

Tarkista, ette4 laite on oikein kytketty virtale4hteeseen ja ette4 sulake ei ole palanut. Kokeile myf6s toista pistorasiaa.

Je4e4kaappi pite4e4 outoa e4e4nte4, onko se normaalia?

He4e4n kuuluu kevytte4 tuuletin- tai kompressorimelua. Jos e4e4ni on liiallinen tai epe4tavallinen, tarkista, ette4 laite on tasona eike4 mike4e4n esine kosketa kompressoria.

Kuinka puhdistan Dometic CFX3 45:n sise4n?

Irrota laite virtale4hdeste4, ke4yte4 sitten kosteaa liinaa ja mietoa saippuaa sise4n pyyhkimiseen. Ve4lte4 hankavia puhdistusaineita, jotka voivat vahingoittaa pintaa.

Mike4 on Dometic CFX3 45:n varastointikapasiteetti?

Dometic CFX3 45:n kapasiteetti on 45 litraa, joka mahdollistaa jopa 70 kpl 0,33 L tölkkiä tai useita viinipulloja.

Voinko ke4ytte4e4 Dometic CFX3 45:te4 ulkona?

Kylle4, Dometic CFX3 45 on suunniteltu ulkoke4yttf6f6n, mutta on suositeltavaa suojata se se4e4lte4 ja pite4e4 poissa suorasta le4mmf6ste4.

Kuinka optimoin je4e4kaappini energiankulutuksen?

Energiankulutuksen optimointiin kuuluu oven avaamisen ve4hente4minen, esije4e4hdytettyjen elintarvikkeiden sijoittaminen sise4e4n ja varmistaminen, ette4 je4e4kaappi on hyvin tuuletettu.

Ovatko Dometic CFX3 45:n lise4varusteet saatavilla ostettavaksi?

Kylle4, lise4varusteita, kuten jakajia, kantolaukkuja ja virtajohtoja, on saatavilla Dometicin virallisella sivustolla tai valtuutettujen je4lleenmyyjien kautta.

KÄYTTÖOHJE CFX3 45 DOMETIC

FI Kompressori-kylmälaatikko Käyttöohje 288

Lue nämä ohjeet huolellisesti ja noudata kaikkia tämän tuotteen käyttöohjeissa annettuja ohjeita, määräyksiä ja varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja huolto sujuu aina oikein. Näiden ohjeiden TÄYTYY jäädä tuotteen yhteyteen.

Käyttämällä tuotetta vahvistat lukeneesi kaikki ohjeet, määräykset ja varoitukset huolellisesti ja että ymmärrät ja hyväksyt tässä annetut ehdot. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmoitetuissa käyttökohteissa ja noudattaen tässä tuotteen käyttöohjeessa annettuja ohjeita, määräyksiä ja varoituksia sekä voimassa olevia lakeja ja määräyksiä. Tässä annettujen ohjeiden ja varoitusten lukematta ja noudattamatta jättäminen voi johtaa omaan tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muun ympärillä olevan omaisuuden vaurioitumiseen. Tähän tuotteen käyttöohjeeseen, ohjeisiin, määräyksiin ja varoituksiin sekä oheisdokumentteihin voidaan tehdä muutoksia ja niitä voidaan päivittää. Katso ajantasaiset tuotetiedot osoitteesta documents.dometic.com, dometic.com.

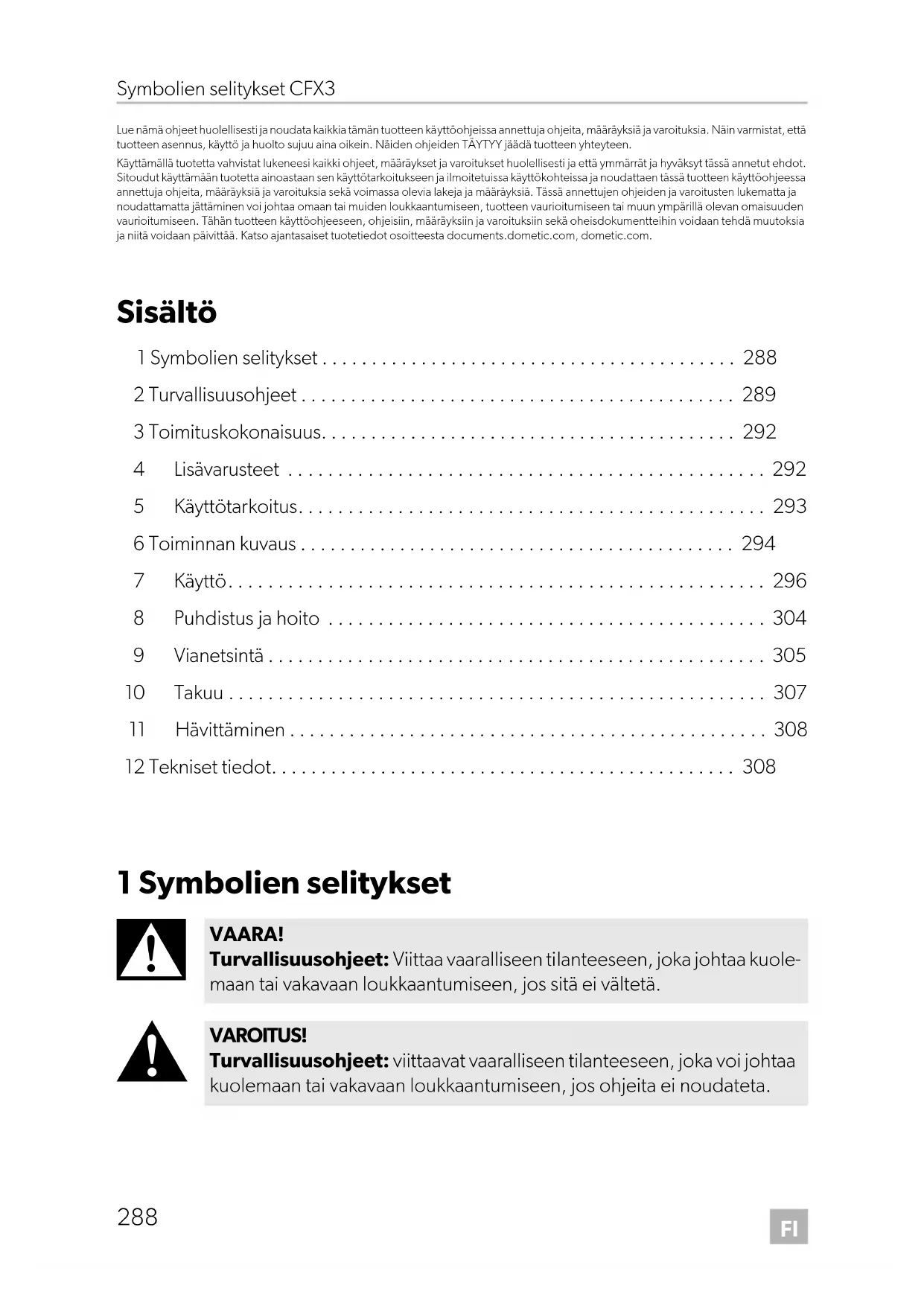

Sisältö

1 Symbolien selitykset 288
2 Turvallisuusohjeet 289
3 Toimituskokonaisuus.... 292
4 Lisävarusteet 292
5 Käyttötarkoitus.... 293
6 Toiminnan kuvaus 294
7 Käyttö....296
8 Puhdistus ja hoito 304
9 Vianetsintä 305
10 Takuu 307
11 Hävittäminen 308
12 Tekniset tiedot. 308

1 Symbolien selitykset

VAARA!

Turvallisuusohjeet: Viittaa vaaralliseen tilanteeseen, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VAROITUS!

Turvallisuusohjeet: viittaavat vaaralliseen tilanteeseen, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos ohjeita ei noudateta.

HUOMIO!

Turvallisuusohjeet: viittaavat vaaralliseen tilanteeseen, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos ohjeita ei noudateta.

HUOMAUTUS!

viittaavat tilanteeseen, joka voi johtaa esinevahinkoon, jos ohjeita ei noudateta.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

2 Turvallisuusohjeet

VAARA! Näiden varoitusten noudattamatta jättäminen johtaa kuolemaan tai vakavaan vammaan.

Sähköiskun vaara

• Veneissä: Jos laitetta käytetään verkkosähköllä, varmista, että virran-syötössä on vikavirtasuoja (RCD), vikavirtasuojakytkin (RCCB) tai maasulkukytkin (GFCI). Asennus on tehtävä voimassa olevien asennusmääräysten mukaisesti, etenkin, jos asennuspaikassa saattaa esiintyä kosteutta.
• Älä kosketa avojohtimia koskaan paljain käsin. Tämä koskee ennen kaikkea laitteen käyttöä vaihtovirtaverkkoon yhdistettynä.
• Huolehdi ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia.

VAROITUS! Näiden varoitusten noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan.

Sähköiskun vaara

• Kylmälaitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.
• Jos kylmälaitteen liitäntäjohto on vaurioitunut, se on vaihdettava valmistajalta tai sen huoltopalvelulta saatavaan sopivaan liitäntäjohtoon tai kokoonpanoon vaaratilanteen välttämiseksi.
• Ainoastaan pätevät ammattilaiset saavat korjata tätä kylmälaitetta. Väärin tehdyistä korjauksista voi aiheutua vakavia vaaroja.
• Liitä laite pistorasiaan, jolla liitäntä on varmasti tukeva, etenkin jos laite täytyy maadoittaa.

Palovaara

• Varmista, että virtajohto ei juutu kiinni eikä vaurioidu sijoittaessasi laitetta paikalleen.
• Älä sijoita siirrettäviä pistorasialistoja tai siirrettäviä virtalähteitä laitteen taakse.
• Pidä laitekotelon tai asennusrakenteiden ilmanvaihtoaukot vapaina esteistä.
• Älä käytä mitään mekaanisia esineitä tai muita keinoja sulatusprosessin nopeuttamiseen paitsi, jos valmistaja suosittelee niiden käyttämistä.
• Älä avaa äläkä vahingoita jäähdytyskiertoa.
• Älä käytä kylmälaitteen sisällä sähkölaitteita, ellei valmistaja suosittele näitä laitteita tähän tarkoitukseen.

Terveysvaara

• Tätä laitetta voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön vaatima kokemus tai tietämys, mikäli edellä mainittuja henkilöitä on opastettu käyttämään laitetta turvallisesti ja mikäli henkilöt ymmärtävät laitteen käyttöön liittyvät riskit.
• 3 – 8-vuotiaat lapset saavat sekä sijoittaa tuotteita kylmälaitteeseen että ottaa tuotteita laitteesta.
• Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella.
• Lapset eivät saa puhdistaa laitetta eivätkä ryhtyä käyttäjän suoritetta-vaksi tarkoitettuihin huoltotöihin ilman valvontaa.

Räjähdysvaara

- Älä säilytä kylmälaitteessa mitään räjähdysalttiita aineita kuten suihke-purkkeja, joissa on syttyvää ponneainetta.

HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan.

Sähköiskun vaara

• Varmista ennen kylmälaitteen käyttöönottoa, että johto ja pistoke ovat kuivia.
• Irrota kylmälaite virtalähteestä
  – Aina ennen puhdistusta tai huoltoa – Aina käytön jälkeen

Terveysvaara

Vältä elintarvikkeiden pilaantuminen noudattamalla seuraavia ohjeita:

• Tarkista, onko laitteen jäähdytysteho riittävä elintarvikkeille, joita aiot kylmäsäilyttää.
• Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.
• Jos kylmälaite jätetään auki pitkäksi aikaa, lämpötila laitteen lokeroissa voi nousta merkittävästi.
• Puhdista säännöllisesti pinnat, jotka voivat joutua kosketuksiin elintarvikkeiden ja suojaamattomien viemärijärjestelmän osien kanssa.

- Jos laite jätetään tyhjäksi pitkäksi ajaksi:

• Kytke laite pois päältä.
• S u l a t a l a i t e .
  – Puhdista ja kuivaa laite.
  – Jätä kansi auki, jotta laitteen sisälle ei pääse muodostumaan hometta.

HUOMAUTUS! Vahingonvaara

• Varmista, että tyyppietiketin jännitetiedot vastaavat käytettävissä olevaa energiansyöttöä.
• Liitä kylmälaite vain seuraavalla tavalla:

– Tasavirtaliitäntäjohdolla ajoneuvon tasavirtaverkoon

– Tai vaihtovirtaliitäntäjohdolla vaihtovirtaverkkoon

- Älä koskaan irrota pistoketta pistorasiasta johdosta vetämällä.

- Jos kylmälaite on liitetty tasavirtapistorasiaan, irrota kylmälaite ja muut sähkölaitteet akusta, ennen kuin liität pikalaturin.

- Jos kylmälaite on liitetty tasavirtapistorasiaan, irrota kylmälaite tai kytke se pois päältä, kun sammutat moottorin. Muutoin akku voi purkautua.

- Kylmälaite ei sovellu syövyttävien aineiden tai liuottimia sisältävien aineiden kuljettamiseen.

- Kylmälaitteen eristeet sisältävät syttyvää syklopentaania, joten ne vaativat erityisen hävittämismenetelmän. Kun kylmälaite on tullut käyttöikänsä päähän, toimita se asianmukaiseen kierrätyspisteseen.

- Älä altista kylmälaitetta avotulelle tai muille lämpölähteille (lämmitys, suora auringonpaiste, kaasu-uunit jne.).

• Ylikuumenemisvaara!

Varmista aina, että kylmälaitteella on joka suunnassa vähintään 50 mm tilaa tuuletukselle. Pidä tuuletustila vapaana kaikista esineistä, jotka voi- sivat haitata ilman virtausta jäähdytysosiin.

Älä käytä äläkä säilytä kylmälaitetta suljetussa tilassa tai alueella, joissa ilma ei virtaa tai virtaa vain hyvin vähän.

• Älä laita sisäastiaan jäätä tai nesteitä.
• Älä koskaan upota kylmälaitetta veteen.
• Suojaa kylmälaite ja johdot kuumuudelta ja kosteudelta.
• Laitetta ei saa asettaa alttiiksi sateelle.

3 Toimituskokonaisuus

Kohta, kuva 1, sivulla 3	Määrä Kuvaus
1 1 Kylmälaatikko
2 1 Tasavirtaliitännän liitäntäjohto
3 1 Vaihtovirtaliitännän liitäntäjohto

4 Lisävarusteet

Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen):

Kuvaus	Tuotenro	Malli
Suojus
CFX3 25PC 9600028749	CFX3 25
CFX3 35PC 9600028455	CFX3 35
CFX3 45PC 9600028456	CFX3 45
CFX3 55PC 9600028457	CFX3 55
		CFX3 55IM
CFX3 75PC 9600028458	CFX3 75DZ
CFX3 95PC 9600028459	CFX3 95DZ
CFX3 100PC	9600028460	CFX3 100
Jääkaappikelkka
CFX3 SLD3545 9600028548 CFX3 35		CFX3 45
CFX3 SLD55 9600028549 CFX3 55		CFX3 55IM
CFX3 SLD75 9600028550 CFX3 75DZ
CFX3 SLD95100 9600028551 CFX3 95DZ		CFX3 100
CFX3 -sovellus – sopii kaikkiin malleihin
PLB40 9600012878 sopii kaikkiin malleihin

Huomaa, että CFX 3 -sovellus ei ehkä ole saatavissa maassasi.

5 Käyttötarkoitus

Kylmälaite sopii elintarvikkeiden jäähdyttämiseen. Kylmälaite on suunniteltu käytettäväksi ajoneuvon tai veneen tasavirtapistorasialla, ulkoisella tasavirta-akulla tai vaihtovirralla.

Kylmälaite sopii käyttöön leirintäalueella.

Kylmälaite on tarkoitettu kotitalouskäyttöön ja sen kaltaisiin käyttökohteisiin kuten

• käyttöön henkilökunnan keittiötiloissa kaupoissa, toimistoissa ja muissa työympäristöissä
• käyttöön maatiloilla
  • asiakaskäyttöön hotelleissa, motelleissa ja muissa majoitusympäristöissä
• Aamiaismajoitustyyppiset ympäristöt
• Pitopalvelu- ja muut ei-jakelukohteet

Tämä tuote soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoitukseen ja käyttökohteeseen.

Näistä ohjeista saat tuotteen asianmukaiseen asennukseen ja/tai käyttöön tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käyttötavan tai vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi, ja se saattaa mennä epäkuntoon.

Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat seuraavista:

• Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien
• Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäisten varaosien käyttö
• Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen

Dometic pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spesifikaati-oissa.

6 T o i m i n n a r

Jäähdyttämiseen käytetään jäähdytyskiertoa ja kompressoria, joita ei juurikaan tarvitse huoltaa. Runsas eristys ja tehokas kompressori takaavat tehokkaan ja nopean jäähdytyksen.

Kylmälaite sopii liikkuvaan käyttöön.

Kylmälaatikko kestää väliaikaisen, enintään 30°:een kallistuksen.

6.1 Toiminnot

• Verkkolaite, jossa on ensijaiskytkentä laitteen liittämiseksi vaihtovirtalähteeseen
• Kolmiportainen akkusuoja ajoneuvon akun suojaamiseen
  • Lämpötilanäyttö °C ja °F
• Lämpötilan asetus 1 °C:een (1 °F) askelin
• Integroituna WiFi ja Bluetooth, joten voidaan ohjata sovelluksella
  • Taitettavat kantokahvat
• USB-laturi mobiililaitteita kuten matkapuhelimia varten
• Irrotettava lankakori
  • Vain CFX3 55IM: Jääkone

6.2 Käyttö- ja näyttölaitteet

Kannen salpa: kuva 2 1, sivulla 3

Käyttökenttä (kuva 3, sivulla 4):

Kohta Kuvaus Selitys

1 Kytkee kylmälaatikon päälle, kun painiketta painetaan lyhyesti

Kytkee kylmälaukun pois päältä, kun painiketta painetaan kolme sekuntia

Palaa takaisin edelliseen valikkoon

2 Näyttö Näyttää tiedot

AC : Yhdistetty vaihtovirtaverkoon

DCV: Yhdistetty tasavirtaverkoon

: Bluetooth on päällä

: WiFi on päällä

: Näyttö on lukittu

• : Kompressori on käynnissä

: Jääkone on käynnissä (vain CFX 3 55IM)

3

Navigoi ylöspäin tai suurenna valittua arvoa painamalla

Navigoi alaspäin tai pienennä valittua arvoa painamalla ▼

Paina ja samanaikaisesti 3 s ajan näytön lukitsemiseksi tai avaamiseksi.

4 Paina valikon valitsemiseksi tai valitun arvon tallentamiseksi.

Liitäntäpistorasiat (kuva 4, sivulla 4):

Kohta Kuvaus

1 Vaihtojännitesyötön liitin

2 Tasajännitesyötön liitin

3 Tasavirtasulakkeen pidin

4 Vaihtovirtasulakkeen pidin

7 K ä y t t ö

Huomaa seuraava ruokahävikin välttämiseksi:

• Pidä lämpötilan heilahtelu mahdollisimman pienenä. Avaa kylmälaite vain silloin ja vain niin pitkäksi aikaa kuin on tarpeen. Säilytä elintarvikkeet niin, että ilma pääsee kiertämään hyvin.
• Säädä lämpötila elintarvikkeiden määrää ja tyyppiä vastaavaksi.
• Elintarvikkeeseen voi helposti tarttua hajua tai makua tai siitä voi irrota näitä. Säilytä elintarvikkeet aina peitettyinä tai suljetuissa astioissa/pulloissa.

7.1 Ennen ensikäyttöä

OHJE

Ennen kuin uusi kylmälaatikko otetaan käyttöön ensimmäisen kerran, se on hygieniasyistä puhdistettava kostealla liinalla sisältä ja ulkoa (ks. myös kap. "Puhdistus ja hoito" sivulla 304).

7.2 Energian säästäminen

• Valitse paikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta.
• Anna lämpimien elintarvikkeiden jäähtyä, ennen kuin panet niitä kylmälaitteeseen kylmäsäilytettäviksi.
• Älä avaa kylmälaitetta tarpeettoman usein.
• Älä pidä kylmälaitetta auki tarpeettoman kauan.
• Jos kylmälaitteessa on kori: Sijoita kori energiankulutuksen optimoimiseksi niin, kuin se oli toimituksen yhteydessä.
• Varmista säännöllisesti, että kannen tiiviste istuu kunnolla.

7.3 Kannen avautumissuunnan muuttaminen

CFX3 55, CFX3 55IM, CFX3 100

▶ Toimi kuvan mukaisesti (kuva 5, sivulla 5).

CFX3 75DZ, CFX3 95DZ

▶ Toimi kuvan mukaisesti (kuva 6, sivulla 6).

7.4 Kylmälaatikon liittäminen

HUOMAUTUS! Vahingonvaara

• Mukana toimitetun tasavirtajohdon pistokkeessa on sulake laitteen suojaamiseksi. Älä poista sulakkeellista tasavirtapistoketta. Käytä ainoastaan mukana toimitettua tasavirtajohtoa.
• Irrota kylmälaatikko ja muut sähkölaitteet akusta ennen kuin lataat akkua pikalaturilla. Ylijännite voi vahingoittaa laitteiden elektroniikkaa.

Liittäminen akkuun

▶ Toimi kuvan mukaisesti (kuva 7, sivulla 7).

Liittäminen laajennetulla tasavirtajohdotuksella (vain CFX3 100)

▶ Toimi kuvan mukaisesti (kuva 8, sivulla 8).

Liittäminen vaihtovirtaverkkoon

VAARA! Sähköiskun vaara

• Älä käsittele pistokkeita ja kytkimiä märin käsin tai kun seisot märässä paikassa.
• Jos kylmälaatikkoa käytetään veneessä vaihtojännitteellä, vaihtojänniteverkon ja kylmälaatikon väliin täytyy kytkeä vikavirtasuojakytkin. Lisätietoja saat alan ammattilaisilta.

▶ Toimi kuvan mukaisesti (kuva 9, sivulla 9).

7.5 Kylmälaatikon käyttö

HUOMAUTUS! Ylikuumenemisvaara

Varmista aina riittävä tuuletus, jotta käytön aikana syntyvä lämpö pääsee poistumaan. Huolehdi siitä, ettei tuuletusrakoja peitetä. Huolehdi siitä, että laite on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään.

OHJE

Jos kylmälaitetta käytetään akun avulla, näyttö sammuu automaattisesti, jos akkujännite on alhainen.

• Virran kytkeminen kylmälaukkuun: kuva 10, sivulla 9
• Kylmälaatikon kytkeminen pois päältä: kuva 11, sivulla 10

7.6 Näytön käyttäminen

Näytön tilat (kuva 12, sivulla 10)

Kohta Kuvaus

A Valmiustila
B Tyhjäkäynti
C Lukittu

Näytön yleiskuva: kuva 13, sivulla 11

Liikkuminen valikoissa

Valittuna on korostettu valikko.

▶ Navigoi ylöspäin painamalla.
▶ Navigoi alaspäin painamalla

Valikon valitseminen

▶ Valitse haluttu valikko painamallaok.

Asetusten muuttaminen

Valittuna on korostettu arvo tai asetus.

Suurenna valittua arvoa tai valitse edellinen asetus painamalla.
Pienennä valittua arvoa tai valitse seuraava asetus painamalla

Edelliseen valikkoon palaaminen

▶ Palaa tallennusta tekemättä edelliseen valikkoon painamalla.

7.7 Näytön lukitseminen / avaaminen

Paina ja samanaikaisesti 3 s ajan näytön lukitsemiseksi tai avaamiseksi (kuva 14, sivulla 11).

7.8 Lämpötilayksikön valinta

▶ Toimi kuvan mukaisesti (kuva 15, sivulla 11).

7.9 Lämpötilan säätö

HUOMAUTUS! Äärimmäisen alhainen lämpötila aiheuttaa vau- rioitumisvaaran

Huolehdi siitä, että kylmälaitteessa on vain esineitä tai tuotteita, jotka saa jäähdyttää valittuun lämpötilaan.

▶ Toimi kuvan mukaisesti (kuva 16, sivulla 12).

7.10 Akkusuojan käyttäminen

Laitteessa on 3-portainen akkusuoja. Akkusuoja estää liiallisen purkautumisen, kun laite on yhdistetty ajoneuvon käynnistysakkuun, tai maksimoi syöttöakun käytön.

Jos kylmälaatikkoa käytetään ajoneuvon sytytyksen ollessa pois päältä, kylmälaatikko kytkeytyy itsestään pois päältä heti, kun syöttöjännite laskee asetetun arvon alle. Kylmälaatikko kytkeytyy päälle heti, kun akun lataustila on saavuttanut uudelleenkytkentäjännitteen.

HUOMAUTUS! Vahingonvaara

Kun akkusuoja on kytkenyt virran pois, akku ei enää ole täyteen ladattu. Vältä toistuvia käynnistyksiä. Varmista, että akku ladataan uudelleen.

OHJE

Kun kylmälaatikko saa virtansa käynnistysakusta, valitse akkusuojan tilaksi "MEDIUM" tai "HIGH". Jos kylmälaatikko on liitetty erilliseen syöttöakkuun, akkusuojan tilaksi ihanteellinen on "LOW".

▶ Toimi kuvan mukaisesti (kuva 17, sivulla 13).

7.11 Näytön kirkkauden säätäminen

▶ Toimi kuvan mukaisesti (kuva 18, sivulla 13).

7.12 Osastojen päälle tai pois kytkeminen (vain CFX3 75DZ, CFX3 95DZ)

Voit aktivoida kunkin vyöhykkeen erikseen tai molemmat yhtä aikaa.

▶ Toimi kuvan mukaisesti (kuva 19, sivulla 14).

7.13 Jääkoneen käyttäminen (vain CFX3 55IM)

OHJE

• Jääkoneosa on suunniteltu jääpalojen tekemiseen, kun jääkone on päällä. Tämä ei riipu pääosaston lämpötila-asetuksesta.
• Kylmälaatikon energiankulutus kasvaa, kun jääkone on päällä. Siksi sinun tulisi kytkeä jääkone pois päältä, jos sitä ei käytetä.
• Jääkoneen tehdasasetus on POIS.

▶ Toimi kuvan mukaisesti (kuva 20, sivulla 14).

Jääpalalokeroiden täyttäminen vedellä

1. Ota jääpalalokerot (kuva 21 1, sivulla 15) pois jääkoneen kotelosta (kuva 21 2, sivulla 15).
2. Ota jääpalalokeroiden kannet pois, täytä ne puhtaalla vedellä ja laita kansi takaisin paikalleen. Huolehdi siitä, että reunatiiviste menee paikalleen koko matkalta.
3. Laita jääpalalokerot takaisin jääkoneen koteloon ja sulje kansi.

OHJE

Kuivaa roiskunut vesi pois jääpalalokeroiden alta.

Tämä vähentää jään muodostumista lokeroiden alle ja tekee niiden pois ottamisen helpommaksi.

Jääpalojen ottaminen

▶ Avaa jääkoneen kotelon kansi ja nosta jääpalalokeroiden etuosan alta.

OHJE

Poistamiseen voidaan tarvita lisävoimaa ja kahden käden käyttämistä erittäin kosteissa oloissa, jolloin jääpalalokerot voivat jäätyä kiinni alapuo-lehta.

▶ Ota jääpalalokeroiden kannet pois ja väännä lokeroita jääpalojen irrottamiseksi.

Jääkoneen kotelon poistaminen

Jääkoneen kotelo voidaan poistaa puhdistusta varten tai kun sitä ei käytetä, jolloin kylmälaatikon hyötytilavuus kasvaa:

▶ Nosta koteloa toisesta päästä, kunnes salpa aukeaa. Ota se sitten pois.
Toimi takaisinasennuksessa päin vastoin painamalla alaspäin, jolloin salvat napsahtavat paikoilleen.

Vinkkejä jääkoneen käyttöön

- Jääkone tekee jääpaloja nopeasti useita tunteja päälle kytkemisen jälkeen ja siirtyy sitten automaattisesti ylläpitotilaan energiankulutuksen pienentämiseksi. Jos useita eriä jääpaloja tarvitaan mahdollisimman nopeasti, jääpalakone voidaan palauttaa nopean jään valmistuksen tilaan kytkemällä se pois päältä ja takaisin päälle. Toista tarvittaessa.

- Matalaa pakastinlämpötilaa ei ehkä pystytä ylläpitämään pääosastossa korkeissa ympäristölämpötiloissa, jos jääkone on päällä.

Jääkoneen puhdistus ja kuivaus

Estä homeen muodostuminen puhdistamalla ja kuivaamalla jääpalalokerot ja jää-koneen kotelon sisäpuoli silloin, kun niitä ei käytetä.

Puhdista jääpalalokeroiden sisäpuoli ennen käyttöä miedolla astianpesuaineliuoksella ja huuhtele puhtaalla vedellä, jos ne ovat olleet pitkään käyttämättä.

7.14 CFX3 -sovelluksen lataaminen

Kylmälaatikkoa voidaan tarkkailla ja ohjata Bluetooth- tai WiFi-yhteyden kautta sovel- luksella, jonka voit asentaa yhteensopivaan laitteeseen.

Lataa CFX3 -sovellus App Store -kaupasta tai Google Play -kaupasta:

Huomaa, että CFX 3 -sovellus ei ehkä ole saatavissa maassasi.

7.15 Bluetooth-signaalin asettaminen ja yhdistäminen sovellukseen

Kylmälaatikkoa voidaan tarkkailla ja ohjata Bluetooth-yhteyden kautta. Tämän mahdollistamiseksi liitä kylmälaatikko pariksi Bluetooth-laitteesi kanssa.

OHJE

• Pariksi liittäminen täytyy tehdä CFX 3 -sovelluksessa, ei laiteasetuk-sissa.
• Bluetooth-yhteys ei vaadi salasanaa.

▶ Toimi kuvan mukaisesti (kuva 22, sivulla 15).

7.16 WiFi-signaalin asettaminen ja yhdistäminen sovellukseen

Kylmälaatikkoa voidaan tarkkailla ja ohjata WiFi-yhteydellä, joka muodostetaan suoraan kylmälaatikkoon tai WiFi-verkon kautta.

▶ Menettele esitetyllä tavalla (kuva 23, sivulla 16) kytkeäksesi WiFi:n päälle.
▶ Jos WiFi on suoraan yhteydessä kylmälaatikkoon, mene laiteasetuksiin ja valitse kylmälaatikkosi.
– Kylmälaatikkosi WiFi-nimi alkaa merkeillä "CFX 3".
– Esiasetettu salasana on "00000000".
- Voit muuttaa WiFi-nimeä ja salasanaa CFX 3 -sovelluksessa.

OHJE

Jos yhteys muodostetaan WiFi-verkon kautta, mene kohtaan "verkkoyhteys" (network connection) sovelluksen ASETUKSISSA (settings).

7.17 CFX-nimen ja salasanan muuttaminen sovelluksessa

• Voit muuttaa CFX-laitteesi nimeä sovelluksessa.
• Sama nimi on käytössä sekä Bluetoothissa että WiFiissä.
• Voit myös muokata salasanaasi sovelluksessa - koskee vain WiFiä.
  Mene kohtaan "CFX-nimi ja salasana" (CFX name and password) sovelluksen ASETUKSISSA (settings).

7.18 Sovelluksen salasanan nollaus (vain WiFi)

Voit nollata sovelluksen salasanan oletusasetukseen "00000000".

▶ Toimi kuvan mukaisesti (kuva 23, sivulla 16).

7.19 Oletusasetusten palauttaminen

Nollaustoiminto muuttaa kaikki näyttövalikot ja sovelluskentät vastaamaan alkuperäisiä tehdasasetuksia.

▶ Toimi kuvan mukaisesti (kuva 24, sivulla 16).

7.20 USB-liitin jännitteensyöttöä varten

USB-liitäntää voidaan käyttää pienten laitteiden kuten matkapuhelinten ja MP3-soittimien lataamiseen.

OHJE

Varmista, että USB-liitäntään liitetty laite soveltuu käyttöön 5 V:n jännitteellä / 2 A:n virralla.

▶ Toimi kuvan mukaisesti (kuva 26, sivulla 17).

7.21 Kylmälaatikon sulattaminen

Kosteus voi muodostaa kylmälaitteen sisälle tai haihduttimeen huurretta. Tämä pienentää jäähdytystehoa. Sulata laite ajoissa.

HUOMAUTUS! Vahingonvaara

Älä koskaan poista jäätä tai irrota kiinni jäätyneitä esineitä tai tuotteita kovilla tai terävillä työkaluilla.

Sulata kylmälaatikko seuraavalla tavalla:

1. Tyhjennä kylmälaatikko.
2. Pane kylmälaatikon sisältämät tuotteet tarvittaessa toiseen kylmälaitteeseen, jotta ne pysyvät kylminä.
3. Kytke laite pois päältä.
4. Jätä kansi auki.
5. Pyyhi sulamisvesi pois.

7.22 Vaihtovirtasulakkeen vaihtaminen

VAARA! Sähköiskun vaara

Irrota liitäntäjohto virtalähteestä ennen laitteen sulakkeen vaihtamista.

1. Katkaise laitteen virransaanti.
2. Vedä liitäntäjohto irti.
3. Työnnä sulakepesä (kuva 4 4, sivulla 4) ruuvimeisselillä ulos.
4. Vaihda viallisen sulakkeen tilalle uusi lasiputkisulake, jonka tyyppi ja arvo on sama (nopea 4 A, 250 V).
5. Paina sulakepesä takaisin runkoon.
6. Kytke laitteen virransaanti takaisin.

7.23 Tasavirtasulakkeen vaihtaminen

1. Avaa sulakepesän kansi (kuva 4 3, sivulla 4) ruuvimeisselillä.
2. Käännä sulakekansi ja käytä koukkua viallisen autosulakkeen poistamiseen.
3. Paina uusi samantyppinen ja -arvoinen sulake paikalleen.
4. Aseta sulakekansi takaisin paikalleen.

7.24 Tasavirtapistokkeen sulakkeen vaihtaminen

1. Vaihda viallinen sulake uuteen samantyppiseen ja -arvoiseen.
2. Toimi kuvan mukaisesti (kuva 27, sivulla 17).

7.25 Piirilevyn vaihtaminen

HUOMAUTUS! Vahingonvaara

Vaaran välttämiseksi lampun voi vaihtaa vain valmistaja, asiakaspalvelu tai henkilö, jolla on vastaava pätevyys.

8 P u h d i s t u s

HUOMAUTUS! Vaurion vaara

• Älä koskaan puhdista kylmälaitetta juoksevan veden alla tai tiskive-dessä.
• Älä käytä puhdistamiseen hankaavia puhdistusaineita tai kovia esi-neitä, koska ne voivat vahingoittaa kylmälaitetta.

▶ Puhdista kylmälaite toisinaan sisältä ja ulkoa kostealla liinalla.
Varmista, että laitteen ilmanotto- ja poistoaukot ovat puhtaita pölystä ja liasta, jotta toiminnassa syntyvä lämpö voidaan johtaa pois ja laite ei pääse vaurioitu-maan.

9 Vianetsintä

Häiriö Mahdollinen syy Ratkaisuehdotus

Laite ei toimi (tasavirta- tila, ajoneuvon virta päällä).	Tasavirtapistorasiassa ei havaittu jännitettä.	► Useimmissa ajoneuvoissa sytytyksen täytyy olla päällä, jotta tasavirtapisto- rasia saa virtaa.
	Tasavirtapistorasia on likainen. Tämän vuoksi sähkökontakti on heikko.	► Jos laitteen pistoke kuumenee voi- makkaasti tasavirtapistorasiassa, tasa- virtapistorasia on puhdistettava tai pistokkeen osat on koottu virheelli- sesti.
	Tasavirtapistokkeen sulake on palanut.	► Vaihda tasavirtapistokkeen sulake, ks. kap. "Tasavirtasulakkeen vaihta- minen" sivulla 304.
	Laitteen tasavirtasulake on palanut.	► Vaihda laitteen tasavirtasulake, ks. kap. "Tasavirtasulakkeen vaihtami- nen" sivulla 304.
	Ajoneuvosulake on palanut.	► Vaihda ajoneuvon tasavirtapisto- rasian sulake. Lisätietoja ajoneuvosi käyttöohjeessa.
Laite ei toimi (vaihtovir- tatila).	Vaihtovirtapistorasiassa ei ole jännitettä.	► Kokeile toista pistorasiaa.
	Laitteen vaihtovirtasu- lake on palanut.	► Vaihda laitteen vaihtovirtasulake, ks. kap. "Vaihtovirtasulakkeen vaihtami- nen" sivulla 303.
	Sisäänrakennettu vaih- tovirtasovitin on rikki.	► Tämän vian saa korjata vain valtuu- tettu korjausliike.
Näyttö ei reagoi näp- päinpainalluksiin.	Näyttö on lukossa. ►	Avaa näytön lukko, ks. kap. "Näytön lukitseminen / avaaminen" sivulla 298.
Sovellus ei pysty ohjaa- maan laitetta.	Bluetooth- tai WiFi- yhteyttä ei ole.	► Yhdistä Bluetooth, ks. kap. "Blue- tooth-signaalin asettaminen ja yhdis- täminen sovellukseen" sivulla 301, tai yhdistä WiFi, ks. kap. "WiFi-sig- naalin asettaminen ja yhdistäminen sovellukseen" sivulla 302
Näytössä näkyy häly- tysilmoitus tai varoitus- koodi.	- ► Katso alla olevaa taulukkoa.

Hälytysilmoitukset

Esim. ks. kuva 25 A, sivulla 16.

Hälytysilmoitus Kuvaus Mahdollinen syy Ratkaisuehdotus

!HÄLYTYS - Kansi auki > 3 min	Kansi auki yli 3 minuuttia	Kantta ei ole salvattu kunnollaSisäinen häiriö	Tarkista, että kansi on salvattu kokonaanVaatii valtuutetun korjaa-mon tarkastusta
!HÄLYTYS - Jän-nite matala	Laite on lopetta-nut toiminnan tasavirralla, koska jännite on matala	Riittämätön syöt-töjänniteAkkujännite liian matalaAkkusuojan tila on säädetty liian kor-keaksi	Tarkasta jännitehävikki välillä akku-pistorasia ja suurenna johtojen pak-suutta tarvittaessaTarkasta akku ja lataa tar-vittaessaValitse alhaisempi akku-suojan asetus
	Laite on lakannut toimimasta tasa-virralla, koska jän-nite on epänormaalinkorkea > 31,5 V(epätodennäköi-nen tapaus – vain elektroniikan suo-jaamiseksi – käyt-tää samaa hälytysilmoitusta kuin alhainen jän-nite yllä)	Väärä tasajänni-tesyötön spesifi-kaatioVirheellinen syöt-töjänniteSisäinen häiriö	Varmista, että tasajänni-tesyötön spesifikaatio vastaa CFX3 -tuotteen merkin tietojaTarkasta tasajänni-tesyöttö & korjaa tai vaihda uuteen, jos vialli-nenVaatii valtuutetun korjaa-mon tarkastusta

Varoituskoodit

Esim. ks. kuva 25 B, sivulla 16.

Varoituskoodi Häiriö Mahdollinen syy Ratkaisuehdotus

!VAROITUS 32 Tuulettimen yli-virta	Sisäinen häiriö. ▶	Kytke laite pois päältävähintään 5 minuutiksi,käynnistä se sittenuudelleen. Jos ongelmaei poistu, tarvitaan val-tuutetun korjaamon tar-kastusta
!VAROITUS 33 Kompressorinkäynnistysvika

Varoituskoodi	Häiriö	Mahdollinen syy	Ratkaisuehdotus
!VAROITUS 34 Kompressorin nopeus liian pieni		Korkea ympäris- tön lämpötilaIlmanvaihtoaukko tukossa tai liian pieni rakoSisäinen häiriö	Kytke laite pois päältä vähintään 30 minuutiksi tai siirrä kylmälaatikko viileämpään paikkaan, käynnistä sitten uudel- leenAvaa ilmanvaihtoaukot Vaatii valtuutetun korjaamon tarkastusta
!VAROITUS 35 Ohjaimen ylikuu- meneminen
!VAROITUS 01 NTC piirikatko SZ & DZ LARGE		Sisäinen häiriö Vaatii valtuutetun korjaamon tarkastusta
!VAROITUS 11 NTC piirikatko DZ SMALL
!VAROITUS 02 NTC oikosulku SZ & DZ LARGE
!VAROITUS 12 NTCoikosulku DZ SMALL
!VAROITUS 09 DZ-venttiili tai jää- koneen venttiili viallinen
!VAROITUS 03/43	Tietoliikennevirhe

10 Takuu

Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota yhteyttä jälleenmyyjään tai valmistajan toimipisteseen omassa maassasi (ks. dometic.com/dealer).

Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten mukaan seuraavat asiakirjat:

• Kopio kuitista, jossa näkyy ostopäivä
• Valitusperuste tai vikakuvaus

Huomaa, että itse tai väärin tehty korjaus voi vaarantaa turvallisuuden ja johtaa takuun raukeamiseen.

11 Hävittäminen

VAROITUS! Lasten loukkuun jäämisen vaara

Ennen vanhan kylmälaitteen hävittämistä:

• irrota kansi.
• Jätä korit paikalleen, jotta lapset eivät voi kiivetä helposti laitteen sisälle.

Pakkausmateriaalin kierrätys

▶ Vie pakkausmateriaalit mahdollisuuksien mukaan niille tarkoitettuihin kierrä- tysjäteastioihin.

Kiinteästi asennettuja akkuja, ladattavia akkuparistoja ja valonlähteitä sisältävien tuotteiden kierrätys

▶ Jos tuotteessa on kiinteästi asennettuja akkuja, ladattavia akkuparistoja tai valonlähteitä, niitä ei tarvitse poistaa ennen tuotteen hävittämistä.
Jos haluat poistaa tuotteen lopullisesti käytöstä, tiedustele yksityiskohtaisia hävittämistä koskevia ohjeita ja määräyksiä lähimmästä kierrätyskeskuksesta tai erikoisliikkeestä.
▶ Tuotteen voi hävittää veloituksetta.

12 Tekniset tiedot

OHJE

Minimilämpötilaa, joka näkyy kohdassa "Jäähdytysteho" ei voida saavuttaa, jos ympäristön lämpötila on yli 32 °C (90 °F) malleissa CFX3 25/35/45/55/55IM/100 tai jos ympäristön lämpötila on yli 30 °C (86 °F) malleissa CFX3 75DZ/95DZ (pieni -22 °C/suuri +4 °C).

Tarkastus/sertifikaatit:

	CFX3 25 CFX3 35
Liitäntäjännite: 12/24 V---	100-240 V~
Nimellisvirta:	12 V---: 6,5 A24 V---: 3,2 A100 V~: 0,90 A240 V~: 0,38 A		12 V---: 7,5 A24 V---: 3,3 A100 V~: 0,94 A240 V~: 0,39 A
Jäähdytysteho:	+20 °C ... -22 °C (+68 °F ... -8 °F)
Ilmastoluokka: N, T
Ympäristön lämpötila:	+16 °C ... +43 °C (+61 °F ... +110 °F)
USB-latausliitin:	5 V---, 2 A
Taajuusalue:	WiFi: 2412 MHz - 2472 MHz/2422 MHz - 2462 MHzBluetooth/BLE: 2402 MHz - 2480 MHz
Taajuuskaista (WiFi): 2,4 GHz
Radiotaajuinen lähtö-teho:	WiFi: 16,62 dBm (802.11b),16,23 dBm (802.11g),16,45 dBm (802.11n20),16,02 dBm (802.11n40)Bluetooth: 8,31 dBmBluetooth LE: 6,67 dBm
Kylmäaineen määrä: 32 g	38 g
CO2-ekvivalentti:	0,046 t		0,054 t
Vaikutus ilmaston lämpe-nemiseen (GWP):	1430
Mitat(L x S x K), mm (kahvatmukaan lukien):	342 x 569 x 420		398 x 694 x 407
Paino:	12,7 kgCFX3 45 CFX3 55		16,9 kg
Liitäntäjännite: 12/24 V---	100-240 V~
Nimellisvirta:	12 V---: 8,2 A24 V---: 3,5 A100 V~: 0,96 A240 V~: 0,40 A		12 V---: 8,7 A24 V---: 3,7 A100 V~: 0,98 A240 V~: 0,41 A
Jäähdytysteho:	+20 °C ... -22 °C (+68 °F ... -8 °F)
Ilmastoluokka: N, T
Ympäristön lämpötila:	+16 °C ... +43 °C (+61 °F ... +110 °F)
USB-latausliitin:	5 V---, 2 A
Taajuusalue:	WiFi: 2412 MHz - 2472 MHz/2422 MHz - 2462 MHzBluetooth/BLE: 2402 MHz - 2480 MHz
Taajuuskaista (WiFi): 2,4 GHz
Radiotaajuinen lähtö-teho:	WiFi: 16,62 dBm (802.11b),16,23 dBm (802.11g),16,45 dBm (802.11n20),16,02 dBm (802.11n40)Bluetooth: 8,31 dBmBluetooth LE: 6,67 dBm
Kylmäaineen määrä: 42 g	45 g
CO2-ekvivalentti: 0,060 t	0,064 t
Vaikutus ilmaston lämpe-nemiseen (GWP):	1430
Mitat(L x S x K), mm (kahvatmukaan lukien):	398 x 694 x 476		720 x 455 x 480
Paino:	18,7 kg		20,4 kg
	CFX3 55IM CFX3 75DZ CFX3 95DZ
Liitäntäjännite: 12/24 V---	100-240 V~
Nimellisvirta:	12 V---: 8,9 A24 V---: 3,8 A100 V~: 1,00 A240 V~: 0,42 A	12 V---: 9,6 A24 V---: 4,2 A100 V~: 1,12 A240 V~: 0,47 A	12 V---: 10,4 A24 V---: 4,6 A100 V~: 1,22 A240 V~: 0,51 A
Jäähdytysteho:	+20 °C ... -22 °C (+68 °F ... -8 °F)
Ilmastoluokka: N, T
Ympäristön lämpötila:	+16 °C ... +43 °C (+61 °F ... +110 °F)
USB-latausliitin:	5 V---, 2 A
Taajuusalue:	WiFi: 2412 MHz - 2472 MHz/2422 MHz - 2462 MHzBluetooth/BLE: 2402 MHz - 2480 MHz
Taajuuskaista (WiFi): 2,4 GHz
Radiotaajuinen lähtö-teho:	WiFi: 16,62 dBm (802.11b),16,23 dBm (802.11g),16,45 dBm (802.11n20),16,02 dBm (802.11n40)Bluetooth: 8,31 dBmBluetooth LE: 6,67 dBm
Kylmäaineen määrä:	45 g	59 g	67 g
CO2-ekvivalentti:	0,064 t	0,084 t	0,096 t
Vaikutus ilmaston lämpe-nemiseen (GWP):	1430
Mitat(L x S x K), mm (kahvatmukaan lukien):	720 x 455 x 480	892 x 495 x 472	962 x 530 x 472
Paino:	21,3 kg	27,8 kg	29,8 kg

	CFX3 100
Liitäntäjännite: 12/24 V---	100-240 V~
Nimellisvirta:	12 V---: 10,8 A24 V---: 4,8 A100 V~: 1,28 A240 V: 0,53 A
Jäähdytysteho:	+20 °C ... -22 °C (+68 °F ... -8 °F)
Ilmastoluokka: N, T
Ympäristön lämpötila:	+16 °C ... +43 °C (+61 °F ... +110 °F)
USB: 5 V---, 2 A
Taajuusalue:	WiFi: 2412 MHz - 2472 MHz/2422 MHz - 2462 MHzBluetooth/BLE: 2402 MHz - 2480 MHz
Taajuuskaista (WiFi): 2,4 GHz
Radiotaajuinen lähtö-teho:	WiFi: 16,62 dBm (802.11b),16,23 dBm (802.11g),16,45 dBm (802.11n20),16,02 dBm (802.11n40)Bluetooth: 8,31 dBmBluetooth LE: 6,67 dBm
Kylmäaineen määrä: 60 g
CO2-ekvivalentti: 0,086 t
Vaikutus ilmaston lämpe-nemiseen (GWP):	1430
Mitat(L x S x K), mm (kahvat mukaan lukien):	962 x 530 x 472
Paino: 29,6 kg

Jäähdytyskierto sisältää kylmäainetta R134a.

Sisältää fluorattuja kasvihuonekaasuja.

Kylmälaitteisto on hermeetisesti suljettu.

Radiolaite Dometic CFX3 25 to CFX3 100 vastaa direktiivin 2014/53/EU vaatimuk-sia. Löydät laitteen vaatimustenmukaisuusvakuutuksen osoitteesta docu-ments.dometic.com.

2 Ekraan Kuvab teavet

7.7 Ekraani lukustamine / lukust avamine

Jääkuubikute eemaldamine

Avage jäämasina korpuse kaas ja tõstke jääkuubikuvormide esiosa alla.

MÄRKUS

Jäämasina puhastamine ja kuivatamine

HOIATUS! Laste kinnijäämise oht

Jahutusvedelikukontuuris on R134a.

See toode sisaldab fluoritud kasvuhoonegaase.
