BR 85/100 W Classic Bp Pack - Автоматична миячна машина Kärcher - Безплатно ръководство за потребителя

Тип продукт	Професионална почистваща машина за подове
Марка	Kärcher
Модел	BR 85/100 W Classic Bp Pack
Употреба	Професионално и индустриално почистване на плоски подове, устойчиви на влага
Номинално напрежение	24 V
Препоръчителен капацитет на батерията	170, 180, 240 или 285 Ah (5 ч)
Мощност на двигателя на задвижване	300 W
Мощност на аспирационната турбина	500 W
Мощност на задвижването на четките	2 x 750 W (общо 1500 W)
Обем на резервоара за чиста вода	100 L
Обем на резервоара за мръсна вода	100 L
Максимална температура на водата	50 °C
Работна ширина (четка)	850 mm
Скорост на въртене на четката	1200 об/мин
Аспирационен въздушен поток	24 L/s
Вакуум на засмукване	16 kPa (160 mbar)
Тегло празен (транспортно тегло)	340 kg
Максимално допустимо тегло	440 kg
Максимален наклон при работа	2 %
Ниво на звуково налягане LpA	65 dB(A)

Често задавани въпроси - BR 85/100 W Classic Bp Pack Kärcher

Как да стартирам машината след продължително бездействие?

Преди пускане в експлоатация проверете дали батерията е заредена. Ако батерията е дълбоко разредена, не използвайте машината. Заредете напълно батерията преди употреба. Следвайте стъпките за пускане в експлоатация: поставете ключовия превключвател на '1', дисплеят показва състоянието, след което задействайте предпазния превключвател.

Каква батерия да използвам за BR 85/100?

Машината работи на напрежение 24 V. Препоръчителните батерийни комплекти са 170, 180, 240 или 285 Ah (без поддръжка). Батерията не е включена в доставката. Използвайте само AGM или гел батерии, съответстващи на спецификациите.

Как да почистя резервоара за мръсна вода?

След всяка употреба източете мръсната вода през маркуча за източване. Изплакнете резервоара за мръсна вода с чиста вода. Редовно почиствайте филтъра за едри примеси и филтъра за влакна. Отворете капака на резервоара, за да получите достъп до филтрите.

Какво да правя, ако аспирационната мощност намалее?

Първо проверете дали резервоарът за мръсна вода е пълен; ако е необходимо, го изпразнете. Почистете филтъра за влакна и поплавъка. Проверете състоянието на аспирационните устни на аспирационната лента: почистете ги, обърнете ги или ги сменете, ако са износени. Уверете се, че аспирационният маркуч не е запушен и че капакът за източване е добре затворен.

Колко често да извършвам поддръжка на аспирационната лента?

След всяка работа почистете аспирационните устни и проверете износването им. Ако е необходимо, регулирайте височината или сменете устните. Правилната настройка осигурява оптимално засмукване. Вижте глава 'Поддръжка и обслужване' за подробни интервали.

Каква е максимално допустимата температура на водата?

Максималната температура на водата за резервоара за чиста вода е 50 °C. Не използвайте гореща вода над тази граница, за да избегнете повреда на машината.

Как да транспортирам машината безопасно?

За транспортиране спуснете главата за почистване и повдигнете аспирационната лента. Използвайте предпазния превключвател за шофиране. При наклони спазвайте максимален наклон от 2 %. При товарене в превозно средство блокирайте машината, за да предотвратите плъзгане или преобръщане. Използвайте обтегателни ремъци под резервоара за мръсна вода.

Какво да правя, ако машината не стартира?

Проверете дали ключовият превключвател е на '1'. Задействайте предпазния превключвател. Уверете се, че щепселът на батерията е включен. Проверете зарядното състояние на батерията и я заредете, ако е необходимо. Проверете връзките на клемите. Ако има бутон за авариспир, го отключете чрез завъртане.

Как да регулирам количеството вода?

Използвайте копчето за регулиране на количеството вода на командния панел. Започнете с малък дебит и постепенно увеличавайте, докато получите желания резултат. Подходящата настройка спрямо замърсяването на пода спестява вода и оптимизира почистването.

Мога ли да използвам непоръчани препарати?

Не, използвайте само препоръчаните от Kärcher препарати (напр. RM 756, RM 755 и др.). Използването на неподходящи продукти може да повреди машината и да анулира гаранцията. Спазвайте указанията за безопасност и избягвайте силно пенещи препарати.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BR 85/100 W Classic Bp Pack Kärcher

Защита на околната среда 245

Гаранция 245

Аксесоари и резервни части.... 245

Комплект на доставката.... 245

Указания за безопасност 245

Грижа и поддръжка 250

Помощ при повреди 252

Технически данни 253

Декларация за съответствие на ЕС 254

Общи указания

Преди първото използване на уреда прочетете това оригинално ръководство за експлоатация и приложените указания за безопасност. Процедирайте съответно.

Запазете двете книжки за последващо използване или за следващия собственик.

Функция

Тази търкаща изсмукваща машина се използва за мокро почистване на равни подове.

Чрез настройка на количеството на водата и на почистващия препарат уредът може да бъде адаптиран към съответната задача за почистване. Дозирането на почистващ препарат се адаптира чрез добавянето в резервоара.

Работната ширина и вместимостта на резервоарите за чиста и мръсна вода (вж. глава "Технически данни) позволяват ефективно почистване при висока продължителност на употреба. Уредът има тягово задвижване.

Указание

В съответствие със задачата на почистване уредът може да бъде оборудван с различни принадлежности. Попитайте за нашия каталог или ни посетете в интернет на страница www.kaercher.com.

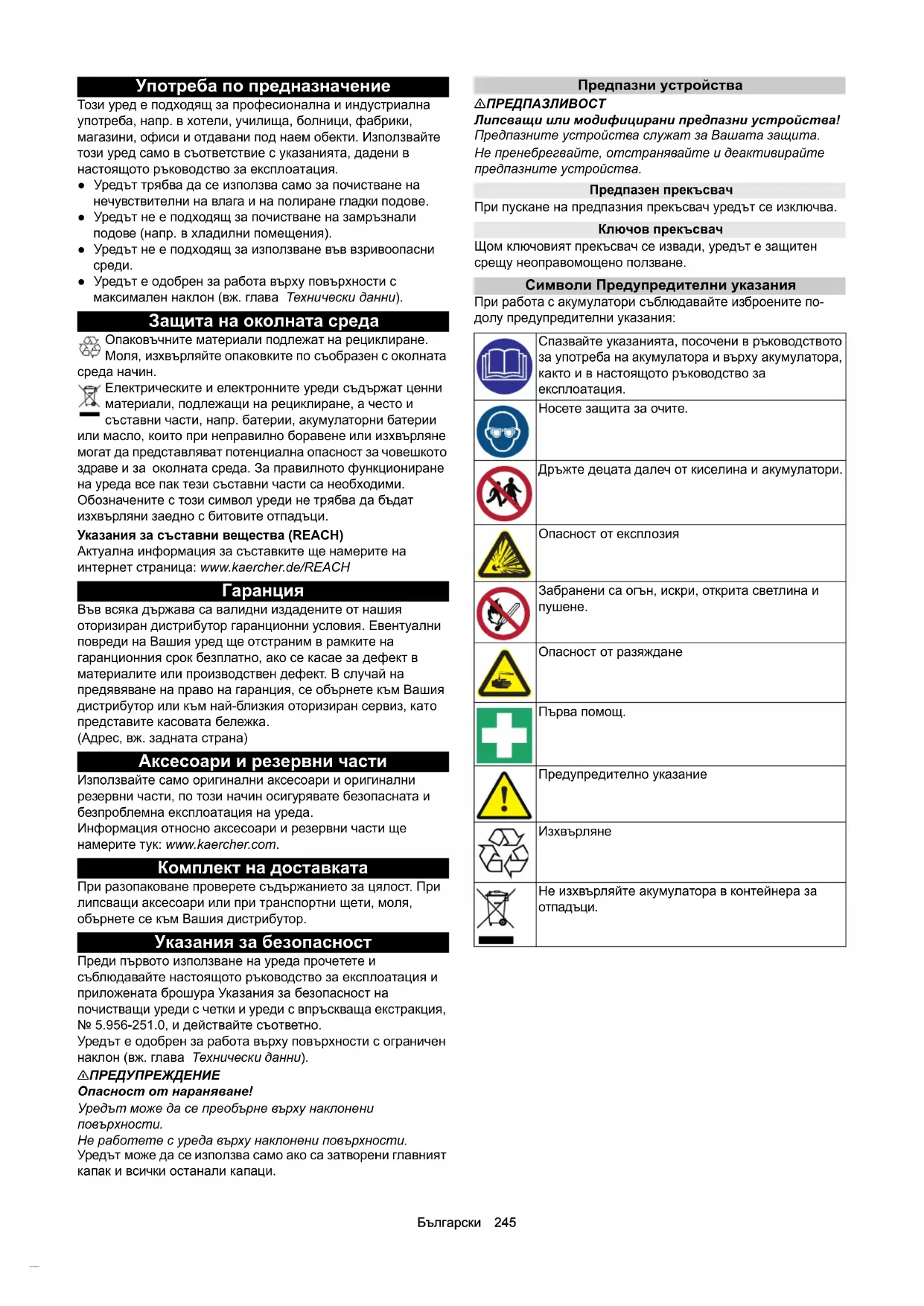

Употреба по предназначение

Този уред е подходящ за професионална и индустриална употреба, напр. в хотели, училища, болници, фабрики, магазини, офиси и отдавани под наем обекти. Използвайте този уред само в съответствие с указанията, дадени в настоящото ръководство за експлоатация.

• Уредът трябва да се използва само за почистване на нечувствителни на влага и на полиране гладки подове.
• Уредът не е подходящ за почистване на замръзнали подове (напр. в хладилни помещения).
• Уредът не е подходящ за използване във взривоопасни среди.
• Уредът е одобрен за работа върху повърхности с максимален наклон (вж. глава Технически данни).

Защита на околната среда

Опаковъчните материали подлежат на рециклиране.

Моля, изхвърляйте опаковките по съобразен с околната среда начин.

Електрическите и електронните уреди съдържат ценни

материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акумулаторни батерии

или масло, които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. За правилното функциониране на уреда все пак тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни заедно с битовите отпадъци.

Указания за съставни вещества (REACH)

Актуална информация за съставките ще намерите на интернет страница: www.kaercher.de/REACH

Гаранция

Във всяка държава са валидни издадените от нашия оторизиран дистрибутор гаранционни условия. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или към най-близкия оторизиран сервис, като представите касовата бележка. (Адрес, вж. задната страна)

Аксесоари и резервни части

Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда.

Информация относно аксесоари и резервни части ще намерите тук: www.kaercher.com.

Комплект на доставката

При разопаковане проверете съдържанието за цялост. При липсващи аксесоари или при транспортни щети, моля, обърнете се към Вашия дистрибутор.

Указания за безопасност

Преди първото използване на уреда прочетете и съблюдавайте настоящото ръководство за експлоатация и приложената брошура Указания за безопасност на почистващи уреди с четки и уреди с впръскваща екстракция, № 5.956-251.0, и действайте съответно.

Уредът е одобрен за работа върху повърхности с ограничен наклон (вж. глава Технически данни).

⚠ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване!

Уредът може да се преобърне върху наклонени повърхности.

Не работе с уреда върху наклонени повърхности.

Уредът може да се използва само ако са затворени главният капак и всички останали капаци.

Предпазни устройства

⚠ПРЕДПАЗЛИВОСТ

Липсващи или модифицирани предпазни устройства!

Предпазните устройства служат за Вашата защита.

Не пренебрегвайте, отстранявайте и деактивирайте предпазните устройства.

Предпазен прекъсвач

При пускане на предпазния прекъсвач уредът се изключва.

Ключов прекъсвач

Щом ключовият прекъсвач се извади, уредът е защитен срещу неоправомощено ползване.

Символи Предупредителни указания

При работа с акумулатори съблюдавайте изброените подолу предупредителни указания:

	Спазвайте указанията, посочени в ръководството за употреба на акумулатора и върху акумулатора, както и в настоящото ръководство за експлоатация.
	Носете защита за очите.
	Дръжте децата далеч от киселина и акумулатори.
	Опасност от експлозия
	Забранени са огън, искри, открита светлина и пушене.
	Опасност от разяждане
	Първа помощ.
	Предупредително указание
	Изхвърляне
	Не изхвърляйте акумулатора в контейнера за отпадъци.

Описание на уреда

②Предпазен прекъсвач

③ Капак на резервоара за мръсна вода

④ Придържаща шина за Homebase

⑤ Резервоар за мръсна вода

⑥**Акумулатор

⑦ Филтър за чиста вода

⑧ Затварящ механизмъм на резервоара за чиста вода

⑨ Педал за смяна на четка

⑩Дискова четка

⑪ Резервоар за чиста вода

⑫ Носач за маркуча

⑬ Отвор за пълнене резервоар чиста вода

** Не е включено в комплекта на доставката

① Изпускателен маркуч за мръсна вода с приспособление за дозиране

②Почистваща глава

③ Педал за смяна на четка

④Смукателен маркуч

⑤ Регулиране на наклона на лента засмукване

⑥ Крилчати гайки за закрепване на лента засмукване

⑦ Регулиране на височината на лента засмукване

⑧ Лента засмукване

⑨ Индикатор за ниво на напълване на чиста вода Изпускателен маркуч за чиста вода

⑩ Лост на почистващата глава

⑪ Регулиращо копче Количество на водата

⑫ Лост лента засмукване

⑯ Въртящ бутон Работна скорост

⑰ Превключвател за посока на движение

Преглед на R-глава

Фигура D

①R-глава

②Отклоняваща ролка

③ Разпределителна пластина за вода

④ Страничен предпазител срещу пръски

⑤Метяща рамка

Преглед резервоар за мръсна вода

Фигура Е

① Цедка за груби отпадъци

② Цедка за мъхове

③Поплавък

Типова табелка

Фигура С

①Типова табелка

Цветна маркировка

- Обслужващите елементи за процеса на почистване са жълти.

- Обслужващите елементи за поддръжка и сервисно обслужване са светлосиви.

Символи върху уреда

Изпускателен отвор резервоар за чиста вода

Изпускателен отвор резервоар за мръсна вода

Повишено налягане на притискане на почистващата глава

Достъп до акумулатора

Ниво на напълване на резервоара за чиста вода (50%)

Тук се включва щепсельт на зарядното устройство

Точка за закрепване

*Носач на мопа

ВНИМАНИЕ

Неправилно място за включване

Опасност от повреда НЕ включвайте щепсела на зарядното устройство тук

Нормално налягане на притискане на почистващата глава

Почистваща глава вдигната

Педал Повдигане/спускане на почистваща глава

Педал за смяна на четката

* опционално

Монтаж

Разтоварване

1. Отстранете картонената опаковка.

2. Отстранете стягащите ленти.

3. Развийте закрепените с винтове на палета дървени трупчета.

4. С 3-те горни укрепващи летви на картонената опаковка и напречно завинтената върху палетата предпазна дъска поставете рампа пред палетата и я закрепете с винтове за плоскости за затягане.

Фигура F

Фигура G

①Предпазна дъска

②Дървена греда

③Укрепваща летва

1. Пъхнете развитената от палетата дървена греда под рампата за опора и я завинтете.

2. Натиснете лоста Почистваща глава надолу и го фиксирайте вдясно.

3. Само при BD 80/100 и BR 85/100: Натиснете лоста на спирачката надолу.

Фигура Н

При BD 70/75 и BR 75/75 няма спирачка. Освобождаването на спирачката не е необходимо за този уред.

1. Издърпайте уреда назад от палета.
2. Само при BD 80/100 и BR 85/100: Натиснете лоста на спирачката нагоре.

Монтиране на лента засмукване

1. Поставете лентата засмукване в окачването на лента засмукване.

Фигура J

1. Затегнете крилчатите гайки.
2. Поставете смукателния маркуч.

Акумулатори

Препоръчителни комплекти акумулатори BD 70/75 и BR 75/75

Описание	Каталожен No	Обем (m3)* Въздушен поток (m3/h) **
Само BD 70/75 W115 Ah - не се нуждае от поддръжка	2.815-091,0 ^1)	1,98 0,792
170 Ah - не се нуждае от поддръжка	2.815-092,0 ^2)	2,31 0,924
180 Ah - не се нуждае от поддръжка	2.815-101,0 ^3)	4,785 1,914

* Минимален обем на помещението за зареждане на акумулаторите
** Минимален въздушен поток между помещението за зареждане на акумулаторите и заобикалящата среда При пускане в експлоатация е необходим и комплект за монтаж на акумулатор:

1 2638-198,0

2 2638-162,0

3 2638-106,0

Препоръчителни комплекти акумулатори BD 80/100 и BR 85/100

Описание	Каталожен No	Обем (m3)* В	въздушен поток (m3/h) **
170 Ah - не се нуждае от поддръжка	2.815-092,01)	2,31 0,924
180 Ah - не се нуждае от поддръжка	2.815-101,02)	4,785 1,914
240 Ah - не се нуждае от поддръжка	2.815-102,02)	6,27 2,508
285 Ah - не се нуждае от поддръжка	2.815-095,03)	11,88 4,752

* Минимален обем на помещението за зареждане на акумулаторите
** Минимален въздушен поток между помещението за зареждане на акумулаторите и заобикалящата среда При пускане в експлоатация е необходим и комплект за монтаж на акумулатор:
1 2638-162,0
2 2638-106,0
3 2638-197,0

Акумулатори, които се нуждаят от малка поддръжка (мокри акумулатори)

⚠️ ОПАСНОСТ

Опасност от разяждане поради изтичане на киселина! Пълнете акумулатора с вода само в разредено състояние. При боравене с акумулаторна киселина носете защитни очила и веднага изплаквайте с вода евентуално пръснала киселина върху кожата или облеклото.

ВНИМАНИЕ

Опасност от повреда на акумулаторите!

При употреба на вода с добавки гаранцията на акумулатора се анулира.

За доливане на акумулаторите използвайте само дестилирана или деминерализирана вода (EN 50272-T3). Не използвайте добавки на други производители или подобрители.

1. Един час преди края на процеса на зареждане добавете дестилирана вода. При това следете за правилното ниво на киселината съгласно маркировката на акумулатора. В края на процеса на зареждане всички клетки трябва да кипят.

Акумулатори без нужда от поддръжка (AGM и гел акумулатори)

ВНИМАНИЕ

Опасност от повреда на AGM и гел акумулатори!

При отваряне или пробиване на корпуса на акумулатора AGM или гел акумулаторът ще се повреди и трябва да бъде сменен.

Не отваряйте корпуса на акумулатора и не го пробивайте. Не покривайте и не променяйте вентила за свръхналягане.

1. Зареждайте AGM и гел акумулатори само с посочените зарядни устройства, вж. глава: Зареждане на акумулатора.

Поставяне и свързване на акумулаторите

⚠ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване поради преобръщане на уреда!

Уредът може да се преобърне при демонтаж и монтаж на акумулаторите.

При демонтажа и монтажа на акумулаторите следете за устойчиво положение на уреда.

ВНИМАНИЕ

Опасност от повреда на управляващата електроника! Управляващата електроника може да бъде повредена при размяна на полюсите на връзките за акумулаторите.

При свързването на акумулатора следете за правилната ориентация на полюсите.

⚠ПРЕДУПРЕЖДЕНИЕ

Опасност за живота поради пожар или експлозия при дълбоко разредени акумулатори!

При неправилно зареждане на дълбоко разредени акумулатори може да възникне пожар.

Не пускайте уреда в експлоатация, ако акумулаторът е дълбоко разреден.

Преди пускане в експлоатация на системата се уверете, че акумулаторът е зареден.

1. Изпуснете мръсната вода.
2. Вдигнете резервоара за мръсна вода нагоре.
3. Поставете акумулаторите в уреда, както е показано.

Важно: Пъхнете акумулаторите докрай надолу! BD 80/100 и BR 85/100

Фигура К

170 Ah, 2.815-092.0
180 Ah, 2.815-101.0
240 Ah, 2.815-105.0
285 Ah, 2.815-095.0

①Разпъващ елемент

Фигура L

BD 70/75 и BR 75/75

115 Ah, 2.815-091.0

170 Ah, 2.815-092.0

180 Ah, 2.815-101.0

①Разпьващ елемент

② Държач за акумулатор

③Допълнителни тежести

1. Поставете разпъващия елемент между акумулаторите отдясно и резервоара за чиста вода,

а при комплект акумулатори 115 Ah: 1 брой по дължина.

b при комплект акумулатори с изключение на 115 Ah: 2 броя по дължина един върху друг.

1. При BD 70/75 с комплект акумулатори 115 Ah: Поставете 4-те допълнителни тежести.

2. Поставете закрепването на акумулатора, за целта a BD 70/75: монтирайте 2 -та държача на акумулатора и при 115 Ah: завинтете към левите и средните отвори с резба. При BR 75/75 и BD 70/75: 170 Ah/180 Ah: Завинтете към десните и средните отвори с резба.

b при BD 80/100 и BR 85/100: Поставете един или два разпъващи елемента по дължина или един върху друг между предните акумулатори и резервоара за чиста вода така, че акумулаторите да не могат да се плъзнат напред.

1. Свържете полюсите към свързващите кабели от комплекта за монтаж на акумулатор.

2. Закачете присъединителните кабели към все още откритите полюси на акумулатора (+) и (-).

3. Свържете щепсела на акумулатора от страната на уреда с щепсела на акумулатора от страната на акумулатора.

4. Спуснете резервоара за мръсна вода надолу.

Демонтаж на акумулаторите

⚠ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване поради преобръщане на уреда!

Уредът може да се преобърне при демонтаж и монтаж на акумулаторите.

При демонтажа и монтажа на акумулаторите следете за устойчиво положение на уреда.

1. Поставете ключовия прекъсвач на "0" и извадете ключа.

2. Извадете щепсела на акумулатора.

3. Изпуснете мръсната вода.

4. Вдигнете резервоара за мръсна вода нагоре.

5. Разкачете кабела от страната на уреда от отрицателния полюс на акумулатора.

6. Разкачете останалите кабели от акумулаторите.

7. При BD 80/100: Извадете разпъващия, респ. разпъващите елемент/и между предните акумулатори и резервоара за чиста вода.

8. При комплект акумулатори 115 Ah: Извадете допълнителните тежести.

9. Извадете акумулаторите.

10. Изхвърлете изразходените акумулатори като отпадък в съответствие с валидните разпоредби.

Зареждане на акумулатора

⚠️ ОПАСНОСТ

Опасност от наранявания поради зарядното устройство!

Електрически удар поради неправилна употреба на зарядното устройство!

Съблюдавайте мрежовото напрежение и предпазителя, посочени на типовата табелка на уреда.

Използвайте зарядното устройство само в сухи помещения с достатъчна вентилация.

ВНИМАНИЕ

Опасност от експлозия поради акумулатора!

По време на процеса на зареждане под резервоара се натрупват газове.

Преди зареждането на акумулатори, които се нуждаят от малка поддръжка, вдигнете резервоара за мръсна вода нагоре.

ВНИМАНИЕ

Опасност от повреда поради неподходящо зарядно устройство!

Не свързвайте зарядното устройство с щепсела на акумулатора от страната на уреда.

Използвайте само съвместимо с монтирания тип акумулатор зарядно устройство.

Прочетете ръководството за експлоатация, предоставено от производителя на зарядното устройство, и съблюдавайте специално указанията за безопасност.

Акумулаторен комплект	Капацитет Зарядно
		устройство
2815-091,0 115 Ah 6	654-367,0
2815-092,0 170 Ah 6	654-436,0
2815-101,0 180 Ah 6	654-434,0
2815-105,0 240 Ah 6	654-437,0
2815-095,0 285 Ah 6	654-419,0

Времето за зареждане възлиза средно на прибл. 10-15 часа. По време на процеса на зареждане уредът не може да се използва.

Указание

Уредът разполага със защита против дълбоко разреждане, т. е., щом се достигне все още допустимата минимална степен на капацитет, двигателят на четките и турбината се изключват.

1. Придвижете уреда директно до зарядното устройство, при това избягвайте наклони.

2. Извадете щепсела на акумулатора от страната на уреда. Фигура I

① Щепсел на акумулатора, страна на уреда

1. Свържете щепсела на акумулатора от страната на акумулатора със зарядното устройство.

2. Включете мрежовия щепсел на зарядното устройство в контакта.

3. Изпълнете процеса на зареждане съгласно указанията в ръководството за експлоатация на зарядното устройство.

4. Свържете щепсела на акумулатора от страната на уреда с щепсела на акумулатора от страната на акумулатора.

Експлоатация

ВНИМАНИЕ

Опасна ситуация при експлоатация

Опасност от нараняване

При опасност отпускайте предпазния прекъсвач.

Наливане на работни материали

Наливане на чиста вода

1. Отворете затварящия механизм на резервоара за чиста вода.

2. Налейте чиста вода (максимално 50 °C) до долния ръб на отвора за пълнене.

Указание: По време на пълненето маркучът за чиста вода може да се фиксира с носача за маркуча.

1. Затворете затварящия механизм на резервоара за чиста вода.

Указания за почистващи препарати

⚠ПРЕДУПРЕЖДЕНИЕ

Опасност от повреда на уреда!

При употреба на неподходящи почистващи препарати уредът може да се повреди.

Използвайте само препоръчаните почистващи препарати. При употреба на други почистващи препарати потребителят поема повишения риск по отношение на експлоатационната безопасност и опасността от злополуки.

Използвайте само почистващи препарати, които не съдържат разтворители, солна и флуороводородна киселина.

Съблюдавайте указанията за безопасност, посочени върху почистващите препарати.

Указание

Не използвайте силно разпенващи се почистващи препарати.

Препоръчителни почистващи препарати

Употреба Почистващи	препарати
Почистващ препарат за поддръжка на подове, екстра ниско разпенване с EU Ecolabel	CA 50 C
Силно овлажняващ универсален почистващ препарат	RM 756
Интензивен почистващ препарат на основата на спирт за подове и повърхности. Много подходящ за лъскав твърд камък като напр. гранит	RM 755
Почистващ препарат за фина керамика, без тензиди	RM 753
Универсален препарат за отстраняване на покрития, подходящ за линолеум	RM 754
Препарат за основно почистване на автоматични системи на основата на киселина. Подходящ за санитарни зони и почистване след строителни дейности	RM 751
Промишлен почистващ препарат за поддръжка	RM 69
Промишлен почистващ препарат за основно почистване и алкален препарат за отстраняване на покрития	RM 752
Почистващ препарат за дезинфекция на повърхности	RM 732

Почистващи препарати

1. Добавете почистващия препарат в резервоара за чиста вода.

Указание: Капачката на отвора за пълнене на резервоара за чиста вода може да се използва за отмерване на почистващия препарат. От вътрешната си страна тя има скала.

Настройка на количеството на водата

1. От регулиращото копче настройте количеството на водата според замърсяването на подовата настилка.

Указание

Направете първите опити за почистване с малко количество вода. Постепенно увеличавайте количеството на водата, докато се постиgne желаният резултат от почистването.

Указание

При празен резервоар за чиста вода почистващата глава продължава да работи без подаване на течност.

Наклонът трябва да се настройва така, че смукателните накрайници на лентата засмукване да се притискат равномерно към пода по цялата си дължина.

1. Развийте винта.

Фигура N

①ВИНТ

Настройка на височината

С регулирането на височината се повлиява огъването на смукателните накрайници при контакт с пода.

1. Придвижете уреда малко напред.
2. Сравнете огъването на смукателните накрайници с дадената по-долу фигура.

Фигура О

① Дистанционна втулка с държач
②Подложна шайба
③ВИНТ
3. Развийте винта.
4. Между лентата засмукване и дистанционната втулка поставете толкова подложни шайби, че да се образува правилното огъване на смукателния накрайник.
5. Поставете останалите подложни шайби над дистанционната втулка.
6. Завинтете и затегнете винта.
7. Повторете процеса на втората дистанционна втулка.
8. Придвижете уреда малко напред.
9. Още веднъж проверете огъването на смукателните накрайници по цялата дължина.
10. При необходимост повторете процеса на настройка.

Почистване

Включване на уреда

1. Поставете ключовия прекъсвач на "1". Дисплеят показва последователно:
2. периода до следващия сервис
3. версия на софтуера, обслуживащ елемент
4. състоянието на зареждане на акумулатора и брой на работните часове

Пътуване

Указание

Посоката на движение може да се променя по време на почистването. Така чрез многократно движение напред и назад може интензивно да се почиства избрано място.

1. Поставете превключвателя за посока на движение на "напред".

Почистване

Указание

Наклонът и височината на лентата засмукване могат да се настройват с цел подобряване на резултата от изсмукването (еж. глава Настройка лента засмукване).

Указание

Ако резервоарът за мръсна вода е пълен, поплавъкът затваря смукателния отвор и смукателната турбина работи с повишени обороти. В такъв случай вдиагнете лентата засмукване и се придвижете за изпразване на резервоара за мръсна вода.

1. Завъртете въртящия бутон Работна скорост на желаната стойност.

По време на настройването скоростта се показва на дисплея. Показанието е в проценти от максимальната скорост.

1. Настройте количеството на водата от регулиращия вентил.

2. Натиснете надолу лоста лента засмукване. Лентата засмукване се спуска. Изсмукването стартира.

3. Натиснете лоста Почистваща глава надолу, освободете и оставете да се върне нагоре.
4. Дръпнете предпазния прекъсвач към плъзгащата скоба. Почистващата глава стартира и уредът се движи с настроената скорост.

Увеличаване на силата на натиск на четката (само вариант BD)

1. Отпуснете предпазния прекъсвач.
2. Вдигнете лоста Почистваща глава с ръка и го фиксирайте вдясно.

Приключване на работата

Приключване на почистването

1. Отпуснете предпазния прекъсвач.
2. Натиснете лоста Почистваща глава надолу и го фиксирайте вдясно.
3. Продължете движението за кратко разстояние. Остатъчната вода се изсмуква.
4. Вдигнете лентата засмукване. Изсмукването работи по инерция още 10 секунди.
5. Поставете ключовия прекъсвач на "0".
6. При необходимост заредете акумулатора.

Изпускане на мръсната вода

⚠ПРЕДУПРЕЖДЕНИЕ

Замърсяване на околната среда!

Замърсяване на околната среда поради неправилно изхвърляне на отпадни води.

Съблюдавайте местните предписания за обработка на отпадни води.

1. Извадете изпускателния маркуч от държача и го спуснете над подходящо приспособление за събиране. Фигура P
2. Натиснете или прегънете приспособлението за дозиране.
3. Отворете капака на приспособлението за дозиране.
4. Изпуснете мръсната вода. Регулирайте количеството на водата чрез натиск или прегъване.
5. Промийте резервоара за мръсна вода с чиста вода.

Изпускане на чиста вода

1. Изтеглете маркуча на индикатора за ниво на напълване и го завъртете надолу.

Бързо изпускане на чиста вода

1. Развийте затварящия механизмъм на резервоара за чиста вода.
2. Оставете чистата вода да изтече.
3. Поставете и завинтете затварящия механизм на резервоара за чиста вода.
   Указание: Следете след завинтването изводът за маркуч в затварящия механизмъм на резервоара за чиста вода да бъде в най-ниската точка.

Транспортиране

⚠️ ОПАСНОСТ

Преминаване по наклони

Опасност от нараняване

При товарене и разтоварване използвайте уреда само на наклони до максимальната стойност (вж. глава "Технически данни").

Движете се бавно.

⚠ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди При транспортиране съблюдавайте теглото на уреда. Товарете уреда само с помощта на друг човек или използвайте тяговото задвижване.

1. Натиснете поста Почистваща глава надолу и го фиксирайте вдясно.

2. Вдигнете лентата засмукване.

3. Поставете ключовия прекъсвач на "1".
4. Изберете посоката на движение от превключвателя за посока на движение.
5. Дръпнете предпазния прекъсвач към плъзгащата скоба.
6. При транспортиране в превозни средства осигурявайте уреда срещу изплъзване и обръщане, като следвате валидните инструкции.
7. Първо поставете обтягация колан под резервоара за мръсна вода.

Фигура Q

Съхранение

⚠ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди

При съхранението вземайте под внимание теглото на уреда.

ВНИМАНИЕ

Замръзване

Разрушаване на уреда от замръзваща вода

Излейте напълно водата от уреда.

Съхранявайте уреда на място, където липсват условия за замръзване.

• Този уред трябва да се съхранява само във вътрешни помещения.
• Преди съхранение за продължителен период от време заредете напълно акумулаторите.
• По време на периода на съхранение зареждайте акумулаторите напълно най-малкото веднъж месечно.

Грижа и поддръжка

⚠️ ОПАСНОСТ

Опасност от нараняване!

Уредът може да се задвижи неочаквано и да причини наранявания.

Преди всякакви работи по уреда поставяйте ключовия прекъсвач на "0" и изваждайте ключа.

Извадете мрежовия щепсел на зарядното устройство.

- Изпуснете и изхвърлете мръсната и чистата вода.

Инспекция на безопасността/договор за поддръжка

С Вашия дистрибутор можете да договорите провеждането на периодична инспекция на безопасността или да сключите договор за поддръжка. Моля, консуптирайте се.

Интервали на поддръжка

След всяка употреба

ВНИМАНИЕ

Опасност от повреда!

Опасност от повреда на уреда поради неправилно почистване.

Не пръскайте уреда с вода и не използвайте агресивни почистващи препарати.

Подробно описание на отделните работи по поддръжка вж. в глава Работи по поддръжка.

• Изпуснете мръсната вода.
• Промийте резервоара за мръсна вода с чиста вода.
• Почистете уредаєтвън с влажен, напоен с мека почистваща луга парцал.
• Проверете цедката за мъхове, при необходимост я почистете.
• Почистете цедката за груби отпадъци.
• Почистете цедката за груби отпадъци.
• Само вариант BR: Свалете и изпразнете резервоара за груби отпадъци.

• Само вариант BR: Почистете каналите на разпределителя за вода.

• Почистете смукателните накрайници, проверете за износване, при необходимост регулирайте височината или ги сменете.

• Проверете дисковите четки за износване, при необходимост ги сменете.
• Заредете акумулатора.
• Ако състоянието на зареждане е под 50%, заредете напълно и без прекъсване акумулатора.
• Ако състоянието на зареждане е над 50%, заредете акумулатора само ако това е необходимо за цялата продължителност на работа при следващата употреба.

Веднъж седмично

- При честа употреба най-малко веднъж седмично зареждайте акумулатора напълно и без прекъсване.

Ежемесечно

Подробно описание на отделните работи по поддръжка вж. в глава Работи по поддръжка.

1. Изпразнете резервоара за чиста вода и отмийте отлаганията.
2. Почистете филтъра за чиста вода.
3. Почистете поплавъка и цедката за мъхове.
4. Проверете полюсите на акумулатора за оксидация, при необходимост ги почистете с четка. Внимавайте за фиксирано положение на свързващите кабели.
5. Почистете уплътненията между резервоара за мръсна вода и капака и ги проверете за херметичност, при необходимост ги сменете.
6. При акумулатори, които се нуждаят от поддръжка, проверете плътността на киселината на клетките.
7. В случай на по-продължително време на покой на уреда го прибирайте с напълно заредени акумулатори. Най-малко веднъж месечно зареждайте акумулатора напълно.

Веднъж годишно

- Възлагайте извършването на предписаната инспекция на сервиса.

Работи по поддръжка

Обръщане или смяна на смукателните накрайници

Ако смукателните накрайници са износени до маркировката за износване,те трябва да бъдат обърати или сменени.

Фигура R

① Маркировка за износване
②Смукателен накрайник

1. Свалете лентата засмукване.
2. Развийте звездовидните ръкохватки.

Фигура S

1. Извадете пластмасовите части.
2. Извадете смукателните накрайници.
3. Поставете объратите или нови смукателни накрайници.
4. Поставете пластмасовите части.
5. Завинтете и затегнете звездовидните ръкохватки.

Почистване на филтъра за чиста вода

1. Изпуснете чистата вода (вж. глава Изпускане на чиста вода).
2. Развийте затварящия механизмъм на резервоара за чиста вода.

Фигура U

① Затварящ механизм на резервоара за чиста вода
② Филтър за чиста вода
3. Извадете филтъра за чиста вода и го изплакнете с чиста вода.
4. Поставете филтъра за чиста вода.
5. Поставете затварящия механизм на резервоара за чиста вода.

Указание: Следете след завинтването изводът за маркуч в затварящия механизмъм на резервоара за чиста вода да бъде в най-ниската точка.

Почистване на цедката за груби отпадъци

1. Отворете капака на резервоара за мръсна вода. Фигура Т

① Цедка за груби отпадъци
2. Извадете нагоре цедката за груби отпадъци.
3. Промийте цедката за груби отпадъци под течаща вода.
4. Поставете цедката за груби отпадъци в резервоара за мръсна вода.

Почистване на поплавъка и цедката за мъхове

1. Отворете капака на резервоара за мръсна вода.

Фигура V

① Блокиращо приспособление
②Поплавък
③ Цедка за мъхове
④ Корпус на поплавъка

1. Развийте блокиращото приспособление.
2. Извадете надолу корпуса на поплавъка.
3. Извадете поплавъка от корпуса и го почистете.
4. Свалете цедката за мъхове и я почистете.
5. Сглобете отново всички елементи в обратна последователност.

Смяна на дискови четки

1. Вдигнете почистващата глава.
2. Натиснете педала за смяна на четките надолу, преодолявайки съпротивлението.

Фигура W

① Педал за смяна на четката
3. Извадете 1-та дискова четка отстрани под почистващата глава.
4. Дръжте новата дискова четка под почистващата глава, натиснете я нагоре и я фиксирайте.
5. Повторете процеса за 2-та дискова четка.

Смяна на валяците с четки

1. Вдигнете почистващата глава.
2. Дръпнете ръкохватката за смяна на четките. Фигура Y

① Ръкохватка за смяна на четките
② Капак на опората със свалящо се езиче
③ Валяк на четката

1. Свалете капака на опората заедно със свалящото се езиче.
2. Извадете валяка с четка.
3. Поставете новия валяк с четка и го центрирайте върху мястото на захващане.
4. Поставете капака на опората със свалящото се езиче.

Указание

Уверете се, че валякът с четка е върху дорника, а не под него.

1. Завъртете ръкохватката за смяна на четките нагоре и я фиксирайте.
2. Повторете процеса на срещуположната страна.

Почистване на разпределителната пластина за вода

Фигура X

① Разпределителна пластина за вода
②Деблокиране

1. Натиснете бутона за деблокиране по посока на стрелката и задръжте.
2. Придвижете разпределителната пластина за вода напред.
3. Извадете разпределителната пластина за вода по дължина.
4. Почистете разпределителната пластина за вода.
5. Поставете разпределителната пластина за вода отново в почистващата глава и фиксирайте блокировката.

Помощ при повреди

⚠️ ОПАСНОСТ

Опасност от нараняване!

Уредът може да се задвижи неочаквано и да причини наранявания.

Преди всякакви работи по уреда поставяйте ключовия прекъсвач на "0" и изваждайте ключа.

Извадете мрежовия щепсел на зарядното устройство.

• Изпуснете и изхвърлете мръсната и чистата вода.
• При повреди, които не могат да бъдат отстранени с помощта на тази таблица, повикайте сервиса.

Повреда Отстраняване
Уредът не може да стартира	1. Поставете ключовия прекъсвач на “1”.2. Деблокирайте бутона за аварийно изключване на панела за обслужване, като го завъртите.(Указание: не всички версии на уреда са оборудвани с бутон за аварийно изключване.)3. Натиснете предпазния прекъсвач.4. Включете щепсела на акумулатора.5. Проверете, евент. заредете акумулаторите.6. Проверете дали полюсите на акумулатора са свързани.
Количество на водата не е достатъчно	1. Проверете нивото на напълване на чистата вода, при необходимост допълнете резервоара.2. Увеличете количеството на водата от регулиращото копче Количество на водата.3. Дрълнете разпределителната пластина за вода на почистващата глава и почистете водния канал (само вариант BR).4. Почистете филтъра за чиста вода.5. Проверете маркучите за запушване, при необходимост ги почистете.
Смукателната мощност е твърде слаба	1. Спрете уреда и изпуснете мръсната вода.2. Почистете уплътненията между резервоара за мръсна вода и капака и ги проверете за херметичност, при необходимост ги сменете.3. Проверете дали смукателният маркуч е правилно свързан с резервоара за мръсна вода.4. Проверете цедката за мъхове за замърсяване, при необходимост я почистете.5. Почистете смукателните накрайници на лентата засмукване, при необходимост ги обърнете или сменете.6. Проверете дали капакът на изпускателния маркуч за мръсна вода е затворен.7. Проверете настройката на лентата засмукване.8. Проверете смукателния маркуч за запушване, при необходимост го почистете. При повторно поставяне на смукателния маркуч бялата маркировка на маркуча трябва да бъде на задържащата скоба.9. Проверете смукателния маркуч за херметичност, при необходимост го сменете.
Резултатът отпочистването е незадоволителен	1. Намалете скоростта.2. Проверете четките за износване, при необходимост ги сменете.3. Проверете дали типът четка и почистващият препарат са подходящи.
Смукателната турбина работи с повишени обороти	1. Изпуснете мръсната вода.2. Почистете поплавъка.3. Проверете цедката за мъхове, при необходимост я почистете.4. Проверете смукателния маркуч за запушване, при необходимост го почистете.5. Проверете лентата засмукване за запушване, при необходимост отстранете запушването
Четката не се върти	1. Проверете дали четката не е блокирана от чуждо тяло, при необходимост отстранете чуждото тяло.
При почистването уредът вибрира	1. Използвайте по-мека четка.

Обозначение BD 70/75	част No	BD 80/100 част No	Описание
Дискова четка, бяла (много мека)	4.905-011,0	4905-030,0	За почистване на леко замърсени или чувствителни подове
Дискова четка, естествени влакна (мека)	4905-012,0	4905-031,0	От естествени влакна за почистване и полиране
Дискова четка, червена (средна, стандартна)	4905-010,0	4 905-000,0	За употреба при всякакви стандартни дейности по почистване
Дискова четка, черна (твърда)	4905-013,0	4905-032,0	За силни замърсявания и за основно почистване, само за нечувствителни настилки
Възбуждащ диск с подложка	4762-590,0	4762-447,0	За почистване с подложки, с приспособление за бърза смяна и Centerlock (централно заключване)
Подложка, бяла	–	6371-331,0	За полиране на подове
Подложка, червена (средно мека)	6369-003,0	6371-147,0	За почистване на всякакви подове
Подложка, зелена (средно твърда)	6369-002,0	6371-148,0	За почистване на силно замърсени подове и за основно почистване
Подложка, черна (твърда)	6369-001,0	6371-169,0	При упорити замърсявания и за основно почистване
Подложка, кафява (SPP)	2639-290,0	2639-288,0	За заздравяване на поддържащия слой на твърди и еластични повърхности

Обозначение BR 75/75	част No	BR 85/100 част No	Описание
Четка с валяк, бяла	6.907-771.0	6907-772,0	За полиране и поддържащо почистване на чувствителни подове.
Четка с валяк, червена	4.035-605.0	4.035-606-0	За поддържащо почистване и на силно замърсени подове.
Четка с валяк, оранжева	6.907-730.0	6907-734,0	За търкане на структурни подове (предпазващи плочки и т. н.).
Четка с валяк, зелена	6.907-732.0	6907-735,0	За основно почистване на силно замърсени подове и за премахване на покривен слой (напр. восък, акрилат)
Четка с валяк, черна	6.907-732.0	6907-736,0
Вал с подложка на валяка	4762-627,0	4762-628,0	За поставяне на подложки на валяка.
Микрофибърен валяк	4114-007,0	4114-008,0	За поддържащо почистване на гладки подове.

Обозначение	BD 70/75 W Classic Bp Retail No на част	BD 70/75 + BR 75/75 No на част	BD 80/100 + BR 85/100 No на част	Описание
Лента засмукване, 950 mm, огъната	4.777-111.0	–	–	За тесни ширини на проходите
Лента засмукване, 1030 mm, огъната	–	4.777-108.0	–	Стандартна
Лента засмукване, 1160 mm, огъната	–	–	4.777-102.0	Стандартна
Комплект всмукателни лайсни, естествен каучук	4.037-174.0	4.037-144.0	4.037-138.0	Стандартна
Комплект смукателни накрайници, PU	4.037-173.0	4.037-145.0	4.037-140.0	Устойчиви на масло
Комплект всмукателни лайсни, Linatex	4.037-175.0	4.181-011.0	4.181-006.0	Устойчиви на скъсване

Технически данни

		BD 70/75 WClassic Bp	BR 75/75 WClassic Bp	BD 80/100 WClassic Bp	BR 85/100 WClassic Bp
Данни за мощността на уреда
Номинално напрежение	V	24	24	24	24
Капацитет на акумулатора	Ah (5 h)	115 / 170 / 180	170 / 180	170 / 180 / 240 / 285	170 / 180 / 240 / 285
Средна консумирана мощност	W	1270	800	1320	1150
Мощност на тяговия двигател	W	250	250	300	300
Мощност на смукателната турбина	W	500	500	500	500
Мощност на задвижването на четките	W	2 x 500	2 x 600	2 x 500	2 x 750
Теоретична мощност на единица площ	m2/h	3500	3.750	4000	4.250
Обем на резервоара за чиста вода	I	75	75	100	100
Обем на резервоара за мръсна вода	I	75	75	100	100
Температура на водата макс.	°C	50	50	50	50
Налягане на водата макс.	bar	0,06	0,06	0,06	0,06
Радиус на завиване	mm	1550	1550	1650	1650
Наклон на работната зона, макс.	%	2	2	2	2
Изсмукване
Смукателна мощност, количество на въздуха	l/s	24	24	24	24
Смукателна мощност, вакуум	kPa(mbar)	16 (160)	16 (160)	16 (160)	16 (160)
Почистващи четки
Работна ширина	mm	700	750	800	850
Диаметър на четките	mm	356	105	410	105
Обороти на четките	1/min	140	1200	140	1200
Налягане на притискане на четките	N	300 / 500	400	400 / 680	400
Дължина на четките	mm		700		800
Размери и тегла
Допустимо общо тегло	kg	325	330	435	440
Собствено тегло (транспортно тегло)	kg	251	225	325	340
Размери на отделението за акумулатори	mm	575 x 380	575 x 380	622 x 384	622 x 384
Установени стойности съгласно EN 60335-2-72
Обща стойност на вибрацията	m/s2	<2,5 <2,5 <2,5 <2,5
Неустойчивост K	dB(A)	0,2	0,2	0,2	0,2
Ниво на звуково налягане LpA	dB(A)	65	65	65	65
Неустойчивост KpA	dB(A)	2	2	2	2
Ниво на звукова мощност LWA+Heустойчивост KWA	dB(A)	81	81	81	81

Запазваме си правото на технически промени.

Декларация за съответствие на ЕС

С настоящото декларираме, че посочената по-долу машина по своята концепция и конструкция, както и в пуснатото от нас на пазара изпълнение, съответства на приложимите основни изисквания за безопасност и опазване на здравето, определени в директивите на ЕС. При несъгласувана с нас промяна на машината тази декларация губи своята валидност.

Продукт: Уред за почистване на подове

Приложими директиви на ЕС

2006/42/EO (+2009/127/EO)

2014/30/EC

2014/53/EC (TCU)

Приложими хармонизирани стандарти

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Приложими национални стандарти

Подписващите лица действат от името и като пълномощници на управителния орган.

H. Jenner

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
