РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DS 150/200 Herkules

BGR Оригинално упътване за

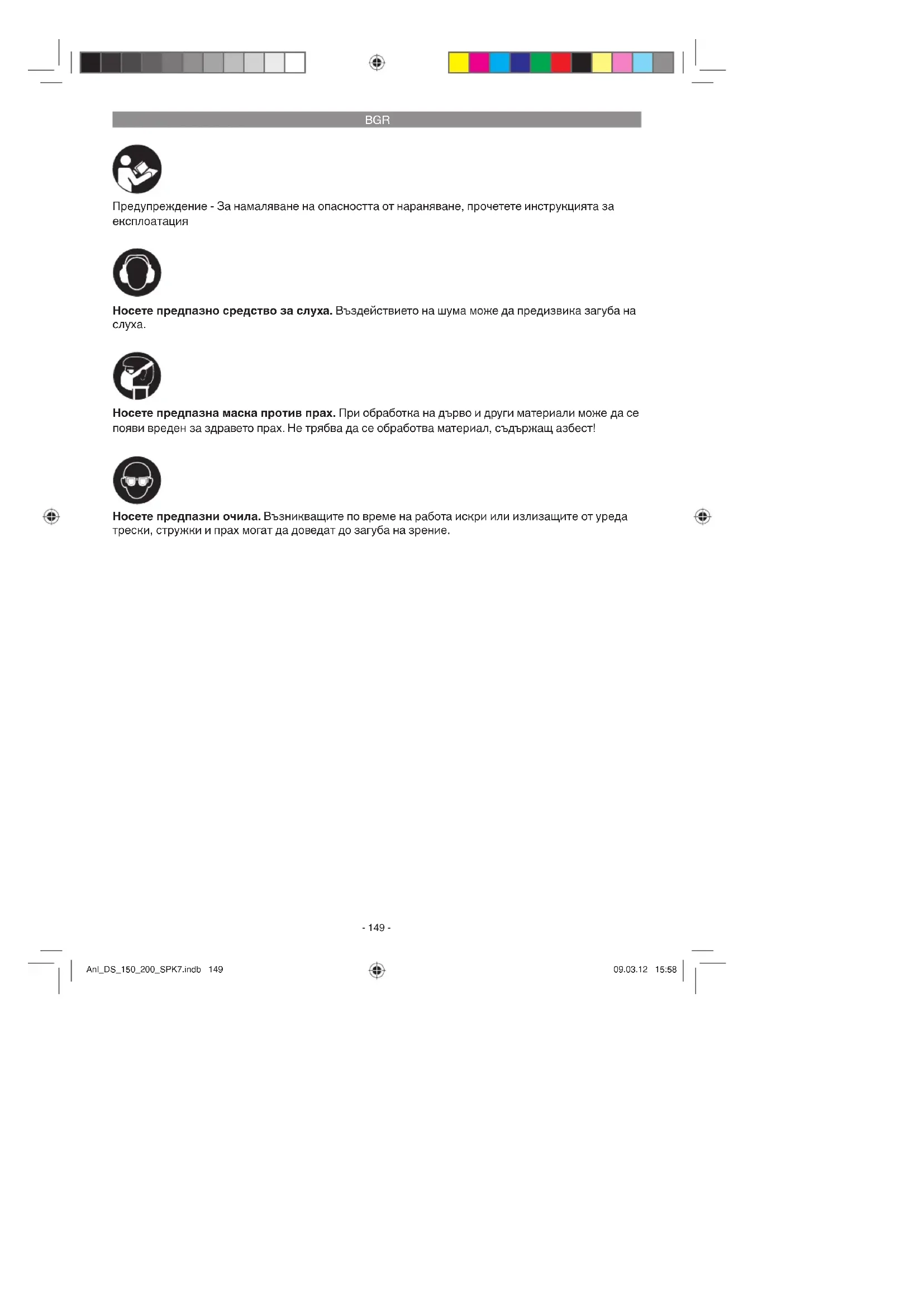

Предупреждение - За намаляване на опасността от нараняване, прочетете инструкцията за експлоатация Носете предпазно средство за слуха. Въздействието на шума може да предизвика загуба на

Носете предпазни очила. Възникващите по време на работа искри или излизащите от уреда трески, стружки и прах могат да доведат до загуба на зрение. Носете предпазна маска против прах. При обработка на дърво и други материали може да се появи вреден за здравето прах. Не трябва да се обработва материал, съдържащ азбест! Anl_DS_150_200_SPK7.indb 149Anl_DS_150_200_SPK7.indb 149 09.03.12 15:5809.03.12 15:58BGR

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете

на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

1. Инструкции за безопасност

Съответните инструкции за безопасност ще намерите в приложената брошура. Предупреждение! Прочетете всички указания за безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или тежки наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции.

2. Описание на уреда и обем на

1. Превключвател за включване/изключване

3. Защитен предпазител от искри

6. Винт за закрепване на опората за детайла

8. Диск за мокро шлифоване

10. Винтове за закрепване на защитния

предпазител от искри

11. Винт за регулиране на защитния

предпазител от искри

14. Блокиращ бутон за опората за детайла

15. Държач за опората за детайла

2.2 Обем на доставка

Въз основа на описанието на доставката проверете дали няма липсващи части от продукта. При установяване на липси трябва да се свържете с нашия сервизен център или с най-близкия компетентен строителен хипермаркет в рамките на не повече от 5 работни дни след закупуване на продукта, като представите валидна касова бележка. Имайте предвид таблицата с гаранционните срокове, която е поместена в условията на гаранцията в края на упътването.

Отворете опаковката и внимателно извадете уреда от опаковката.

Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).

Проверете дали обемът на доставка е

Проверете дали уредът и принадлежностите нямат повреди от транспортиране.

По възможност запазете опаковката до изтичане на гаранционния срок.

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

Оригинално упътване за употреба

Шмиргелът за мокро и сухо заточване е оборудван с диск за сухо шлифоване и диск за мокро шлифоване. Имайте предвид, че грубото шлифоване се извършва предимно с диска за сухо шлифоване. Финото шлифоване се извършва с диска за мокро шлифоване, като е достатъчно да подадете детайла с лек натиск. Шмиргелът за мокро и сухо заточване е предназначен за обработване и заточване на ножове, ножици, длета и режещи инструменти. Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят. Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни

Мощност на двигателя: ........ 250 W S2 30 мин. Честота на въртене на двигателя: . 2950 мин.

Вид на защитата: ....................................... IP23 Променливотоков двигател: ...... 230 V ~ 50 Hz Размери на диска за сухо шлифоване: ........... Ø150 x 20 x Ø12,7 мм Размери на диска за мокро шлифоване: ........... Ø200 x 40 x Ø20 мм Максимална честота на въртене на диска за сухо шлифоване: ........ 2950 мин.

Максимална честота на въртене на диска за мокро шлифоване: ....... 131 мин.

Максимална скорост на диска за сухо шлифоване: ........................................ 23,16 м/с Максимална скорост на диска за мокро шлифоване: .......................... 1,37 м/с Тегло: ........................................................ 9,4 кг Продължителност на включване: Продължителността на включване S2 30 мин. (кратък работен режим) означава, че двигателят може да бъде натоварван продължително с номиналната мощност (250 W) само за времето (30 мин.), посочено на фабричната табелка. В противен случай двигателят може много да прегрее. По време на прекъсването двигателят отново се охлажда до изходната си температура. Шум и вибрации Стойностите на шум и вибрации са изчислени съгласно EN 61029-1, EN 61029-2-4. Ниво на звуково налягане L

............................................3 dB Носете защита за слуха. Влиянието на шума може да причини загуба

Общата стойност на вибрациите е изчислена съгласно EN 61029-1, EN 61029-2-4. Стойност на емисия на трептения

Стойността на вибрациите се променя в зависимост от приложението на електрическия инструменти, като в отделни случаи може да бъде над посочената

Ограничете образуването на шум и вибрацията до минимум!

Използвайте само безупречно функциониращи уреди.

Поддържайте и почиствайте уреда

Носете уреда при необходимост за

Изключвайте уреда, ако не се използва.

Преди свързването се убедете, че данните върху типовата табелка отговарят на данните от мрежата. Преди да предприемете настройки на уреда винаги издърпвайте мрежовия

Машината трябва да бъде поставена стабилно, тоест да се завинти върху работна маса или върху друга опора.

Преди пускане в експлоатация всички капаци и защитни приспособления трябва да бъдат монтирани правилно.

Шлифовъчните дискове трябва да могат да се движат свободно.

5.1 Монтиране на защитния предпазител

Монтирайте защитния предпазител от искри (3) към предпазния капак (4) чрез винтовете (10), както е показано на фигура 4.

Регулирайте защитния предпазител от искри (3) чрез регулиращия винт (11) така, че разстоянието между диска за сухо шлифоване (5) и защитния предпазител от искри (3) да бъде минимално и в никакъв случай да не е по-голямо от 2 мм.

Периодично регулирайте защитния предпазител от искри (3) така, че износването на диска да се компенсира.

5.2 Монтиране на опората за детайла

(фигура 2/6) Монтирайте опората за детайла (7) към държача за опората (15) чрез винта за закрепване на опората (6), подложния диск (12), зъбчатия диск (13) и блокиращия бутон за опората за детайла (14), както е показано на фигура 6.

6.1 Превключвател за включване/

изключване (1) За да включите уреда, поставете превключвателя за включване/изключване (1) на позиция 1. За да изключите уреда, поставете превключвателя за включване/изключване (1) на позиция 0. След като включите уреда, изчакайте, докато достигне максималната си честота на въртене. Едва тогава започнете да шлифовате.

Поставете детайла върху опората (7) и го подайте бавно под желания ъгъл към шлифовъчния диск (5), докато детайлът

Движете детайла леко напред и назад, за да получите оптимален резултат от шлифоването. По този начин шлифовъчният диск (5) се износва равномерно. От време на време оставяйте детайла да се охлади.

Преди да започнете мокрото шлифоване, проверете дали във ваната (9) има достатъчно количество вода (1/3 от диска за мокро шлифоване трябва да бъде във водата!). Включете шмиргела от бутона за включване/ изключване (1) и застанете пред диска за мокро шлифоване. Хванете детайла с двете ръце и го наклонете внимателно към диска. Можете да подпрете детайла върху зъбците на ваната и да го наклоните към шлифовъчния

6.4 Смяна на шлифовъчния диск

Ако шлифовъчният диск на уреда се повреди или се износи, дискът трябва да се смени от производителя, от негов сервиз или от друго квалифицирано лице, за да се предотвратят

7. Смяна на мрежовия

съединителен проводник Ако мрежовият съединителен проводник на този уред се повреди, то той трябва да се смени от производителя или от неговата сервизна служба за обслужване на клиенти или от подобно квалифицирано лице, за да се избегнат излагания на опасност.

8. Почистване, поддръжка и

поръчка на резервни части Преди всички дейности по почистване издърпвайте щепсела.

По възможност поддържайте защитните устройства, вентилационните прорези и корпуса на двигателя без прах и замърсявания. Почистете уреда с чиста кърпа или го обдухайте със сгъстен въздух при ниско налягане.

Препоръчваме Ви да почиствате уреда директно след всяка употреба.

Почиствайте уреда редовно с влажна кърпа и малко калиев сапун. Не използвайте почистващи препарати или разтворители; те могат да разядат пластмасовите части по уреда. Внимавайте за това във вътрешността на уреда да не попадне вода. Проникването на вода в електроуреда увеличава риска от електрически удар.

Във вътрешността на уреда няма други части, които изискват поддръжка.

8.3 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

Номер на необходимата резервна част Актуални цени и информация ще откриете на www.isc-gmbh.info

отстраняване и рециклиране Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

10. Съхранение на склад

Складирайте уреда и принадлежностите му на тъмно, сухо място, където няма опасност от замръзване и което да е недостъпно за деца. Оптималната температура на складиране е между 5 и 30 ˚C. Съхранявайте електрическия инструмент в оригиналната му

Само за страни от ЕС Не изхвърляйте електроинструментите при битовите отпадъциl! Съгласно Европейската директива 2002/96/ЕО за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба. Алтернатива за рециклиране по отношение на призива за връщане: Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесъобразното оползотворяване в случай на отказ от собственост. Старият уред за целта също така може да се предостави в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти. Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК

Запазено е правото за извършване на технически промени Anl_DS_150_200_SPK7.indb 154Anl_DS_150_200_SPK7.indb 154 09.03.12 15:5809.03.12 15:58BGR

Условия на гаранцията Фирма iSC GmbH или компетентният строителен хипермаркет гарантират отстраняването на повреди или смяна на уреда въз основа на посочената по-долу таблица, като определените по закон претенции за предоставяне на гаранции остават в сила. Категория Пример Гаранция Дефект на материала или конструкцията 24 месеца Износващи се части*6 месеца Консумативни материали/ консумативи* Шлифовъчни дискове Гаранция само при моментен дефект (24 часа след закупуването/датата на касовата бележка) Липсващи части 5 работни дни

• Не се включват задължително в доставения комплект! За износващите се части, консумативните материали и липсващите части фирма iSC GmbH или компетентният строителен хипермаркет гарантират отстраняване на дефектите или извършване на допълнителна доставка, само ако уведомите за дефекта в рамките на 24 часа (консумативни материали), 5 работни дни (липсващи части) или 6 месеца (износващи се части) след закупуването и ако удостоверите датата на закупуване с касова бележка. При дефекти на материала или конструкцията Ви молим при възникване на гаранционен случай да предоставите уреда заедно с приложената гаранционна карта и да я попълните изцяло. Важно е да опишете дефектите точно. За целта отговорете на следните въпроси:

Уредът работил ли е вече или дефектът се е проявил в самото начало?

Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?

Според Вас в какво се състои дефектът на уреда (основна индикация)? Опишете дефекта. Anl_DS_150_200_SPK7.indb 155Anl_DS_150_200_SPK7.indb 155 09.03.12 15:5809.03.12 15:58BGR

Гаранционен документ Уважаеми клиенти, нашите продукти подлежат на строг контрол на качеството. В случай, че този уред не функционира безупречно, то съжаляваме много и Ви молим да се обърнете към нашата сервизна служба на посочения върху тази гаранционна карта адрес или към най-близкия компетентен строителен пазар. За предявяването на право на гаранция е валидно следното:

1. Тези гаранционни условия уреждат допълнителни гаранционни услуги. Вашите законни

права при недостатъци на престацията не биват засегнати от тази гаранция. Нашата гаранционна услуга е безплатна за Вас.

2. Гаранционната услуга се разпростира изключително върху дефекти, които се дължат на

дефекти в суровината или производствени дефекти и се ограничава до отстраняване на тези дефекти, респ. до подмяна на уреда. Моля, обърнете внимание на това, че нашите уреди съгласно предназначението не са конструирани за промишлена, занаятчийска или индустриална употреба. Гаранционен договор при това не се сключва, когато уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни на тях дейности. От нашата гаранция се изключват също така допълнителни услуги за транспортни щети, щети поради не съблюдаване на упътването за монтажа или въз основа на не прецизна инсталация, не съблюдаване на упътването за употреба (като напр. поради свързване към неподходящо електрическо напрежение или вид ток), груби или неподходящи за целта приложения (като напр. претоварване на уреда или използване на не позволени инструменти за употреба или оборудване), не спазване на разпоредбите за поддръжка и безопасност, навлизане на чужди тела в уреда (като напр. пясък, камъни или прах), употреба на сила или чужди намеси (като напр. щети, получени чрез падане) както и поради обичайното изхабяване при употребата. Това важи по-специално за акумулатори, за които въпреки това осигуряваме гаранционен срок от 12 месеца. Правото за гаранция изтича, когато по уреда вече са били извършени намеси.

3. Гаранционният период е 5 години и започва от датата на покупка на уреда. Гаранционните

права трябва да се предявят преди изтичане на гаранционния период в рамките на две седмици, след като сте открили дефекта. Предявяването на гаранционните права след изтичане на гаранционния период е изключено. Поправката или подмяната на уреда не води до удължаване на гаранционния период, както и с тази услуга за уреда или за евентуални монтирани резервни части не започва нов гаранционен период. Това важи също и при използване на сервизни услуги на място.

4. За предявяването на Вашето гаранционно право, моля, изпратете дефектния уред на

посочения по-долу адрес без заплащане на пощенска такса. Приложете квитанцията в оригинал или друг удостоверяващ покупката документ с дата. Моля, затова пазете добре касовия бон като доказателство! Моля, опишете ни причината за рекламацията възможно най-точно. Ако дефектът на уреда е включен в нашата гаранционна услуга, веднага ще получите обратно поправен или нов уред. Относно износващите се части, консумативите и липсващите части вижте ограниченията за гаранцията съгласно гаранционните условия, посочени в упътването за употреба. Anl_DS_150_200_SPK7.indb 156Anl_DS_150_200_SPK7.indb 156 09.03.12 15:5809.03.12 15:58RUS
