H-BS 240 - шлайфмашина Herkules - Безплатно ръководство за потребителя

Тип продукт	Лентова шлайфмашина
Марка	Herkules
Модел	H-BS 240
Номинално напрежение	230 V ~ 50 Hz
Консумирана мощност	240 W (S2 30 мин)
Скорост на празен ход	2950 об/мин
Диаметър на шлифовъчния диск	150 мм
Дебелина на шлифовъчния диск	20 мм
Максимална периферна скорост	23,17 m/s
Абразивна лента	50 x 686 мм
Скорост на лентата	900 м/мин
Тегло	7,2 кг
Ниво на звуково налягане	89 dB(A)
Ниво на акустична мощност	102 dB(A)
Стойност на вибрационна емисия	≤ 2,5 m/s² (K=1,5)
Превключвател включване/изключване	Да
Регулируема искрозащита	Да
Регулируема опора за обработвания детайл	Да
Защитен капак	Да
Комплект на доставка	Апарат, шлифовъчен диск, абразивна лента, искрозащита, опори, инструкция за употреба, указания за безопасност
Употреба	Грубо шлайфане и шлифоване на метали, дърво и други материали
Време на работа	30 минути при номинална мощност
Изисква се защита на слуха	Да (≥89 dB(A))
Изисква се защита на очите	Да
Изисква се противо прахова маска	Да
Консумативи	Шлифовъчни дискове, абразивни ленти
Гаранция	60 месеца

Често задавани въпроси - H-BS 240 Herkules

Как да сменя абразивната лента?

За да смените абразивната лента, първо изключете апарата. Разхлабете 3-те винта на страничния капак и го свалете. Разхлабете затягащия винт на горния ролка, като го завъртите на няколко оборота. Натиснете лоста за затягане надолу и отстранете износената абразивна лента. Поставете новата лента върху ролките, центрирайте я и отпуснете лоста. Затегнете затягащия винт и монтирайте капака обратно. Ако е необходимо, използвайте страничния регулиращ винт за настройка на хода на лентата.

Как да сменя шлифовъчния диск?

Изключете апарата. Отстранете 3-те винта на страничния капак от страната на шлифовъчния диск, след това 3-те винта на капака от страната на абразивната лента. Разхлабете гайката (лява резба), като държите противоположната гайка на шайбата. Отстранете фланеца и износения шлифовъчен диск. Поставете новия диск, върнете фланеца и затегнете гайката със сила на ръка. Използвайте кърпа, за да държите диска при затягане.

Как да настроя искрозащитата?

Искрозащитата трябва да бъде настроена така, че разстоянието между шлифовъчния диск и искрозащитата да е възможно най-малко, но никога по-голямо от 2 mm. Използвайте регулиращия винт за настройка. Периодично настройвайте, за да компенсирате износването на диска.

Как да настроя опората за обработвания детайл?

Настройте опорите за детайла с помощта на звездообразните винтове, така че разстоянието между шлифовъчния диск и опората да е възможно най-малко, никога по-голямо от 2 mm. Периодично настройвайте, за да компенсирате износването на диска.

Какво е нивото на шум на апарата?

Нивото на звуково налягане е 89 dB(A), а нивото на акустична мощност е 102 dB(A). Носенето на защита за слуха е задължително.

Каква е продължителността на непрекъсната работа?

Апаратът е с краткотраен режим на работа S2 30 мин, което означава, че може да работи непрекъснато при номинална мощност (240 W) до 30 минути. След това е необходима почивка за охлаждане.

Кои са важните указания за безопасност?

Винаги носете защита за слуха, защитни очила и противо прахова маска. Не работете с материали, съдържащи азбест. Уверете се, че апаратът е здраво закрепен на работна маса. Винаги изключвайте преди всяка настройка или почистване.

Как да почистя апарата?

Изключете апарата. Почистете предпазителите, вентилационните отвори и корпуса с чиста кърпа или сгъстен въздух при ниско налягане. Използвайте влажна кърпа с малко сапун, но избягвайте агресивни продукти. Не допускайте вода да проникне във вътрешността на апарата.

Какво да направя при блокиране на шлифовъчния диск или лентата?

Ако шлифовъчният диск или абразивната лента се блокира по време на работа, незабавно отстранете обработвания детайл и изчакайте апаратът отново да достигне максималната си скорост, преди да продължите работата.

Каква е гаранцията на апарата?

Гаранцията е 60 месеца (5 години) от датата на покупка. Тя покрива производствени дефекти или дефекти в материала. За да предявите гаранцията, регистрирайте дефекта на www.isc-gmbh.info и запазете доказателството за покупка. Гаранцията не покрива щети, причинени от неправилна употреба, нормално износване или липса на поддръжка.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ H-BS 240 Herkules

BG Оригинално упътване за употреба Стационарна лентошлифовъчна машина

BA Originalne upute za uporabu Stacionarna tračna brusilica

RS Originalna uputstva za upotrebu Stacionarna trakasta brusilica

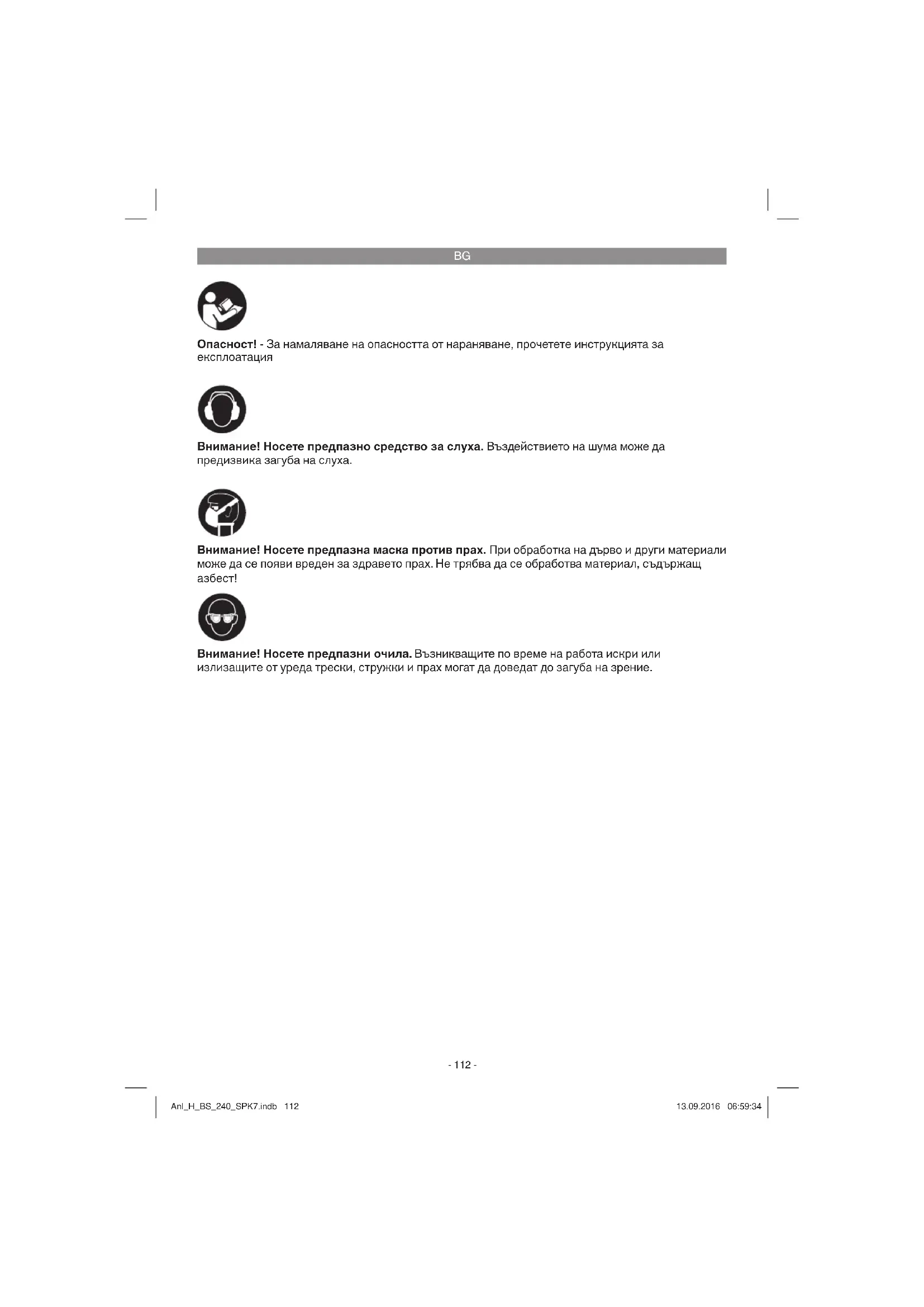

Опасност! - За намаляване на опасността от нараняване, прочетете инструкцията за експлоатация

Внимание! Носете предпазно средство за слуха. Въздействието на шума може да предизвика загуба на слуха.

Внимание! Носете предпазна маска против прах. При обработка на дърво и други материали може да се появи вреден за здравето прах. Не трябва да се обработка материал, съдържащ азбест!

Внимание! Носете предпазни очила. Възникващите по време на работа искри или излизащите от уреда трески, стружки и прах могат да доведат до загуба на зрение.

BG

Опасност!

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете уреда на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

Съответните инструкции за безопасност ще намерите в приложената брошура.

Опасност!

Прочетете всички указания за безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или тежки наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции.

1. Прекъсвач за включване и изключване
2. Предпазно стъкло
3. Отклонител за искри
4. Предпазен капак
5. Шлифовъчен диск
6. Звездообразна ръкохватка поставка за детайла
7. Поставка за детайла
8. Отвори за закрепване
9. Опорна стойка
10. Регулируем отклонител за искри
11. Шлифовъчна лента
12. Затегателен винт за горната ролка на лентата
13. Затягащ лост
14. Закрепваш винт за страничния капак
15. Регулиращ болт за хода на лентата

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията относно обслужването в края на упътването.

Отворете опаковката и внимателно извадете уреда от опаковката.
- Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).
- Проверете дали обемът на доставка е пълен.
- Проверете дали уредът и принадлежностите нямат повреди от транспортиране.
- По възможност запазете опаковката до изтичане на гаранционния срок.

Опасност!

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

• Оригинално упътване за употреба
• Указания за техника на безопасност

3. Употреба по предназначение

Шмиргелът е комбиниран уред за грубо и фино шлифоване на метали, всякакъв вид дърво и други материали при използване на съответния шлифовъчен диск или лента за шлифоване. Могат да се използват само подходящи за машината шлифовъчни ленти или шлифовъчни дискове, които съответстват на характеристиките в това ръководство.

Машината трябва да се използва само по нейното предназначение. Въпреки използването по предназначение не могат да се избегнат напълно определени остатъчни рискови фактори. Обусловено от конструкцията и устройството на машината могат да възникнат следните случаи:

BG

• Докосване на шлифовъчния диск в незащитената област.
• Изхвърляне на части от повреден шлифовъчен диск.
• Изхвърляне на детайли и части от детайли.
• Увреждане на слуха при неизползване на необходимите антифони.
• Вредни за здравето емисии от дървесен прах при използване в затворени помещения.
• Въртящите се части на уреда не могат да бъдат покрити поради спецификата на функционирането. Поради това работете с внимание и дръжте здраво детайла, за да избегнете изплъзване, при което ръцете ви могат да попаднат в контакт с шлифовъчната лента.

Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят.

Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни дейности.

4. Технически данни

Номинално напрежение: ..... 230 V \~ 50 Hz Консумирана мощност: ..... 240 W, S2 30 мин. Обороти на празен ход n0: ..... 2950 min ^-1 ø Шлифовъчен диск: ..... 150 mm Дебелина на шлифовъчния диск: ..... 20 mm ø Отвор на шлифовъчния диск: ..... 12,7 mm макс.периферна скорост: ..... 23,17 m/s Скорост на лентата: ..... 900 m/min Шлифовъчна лента: ..... 50 x 686 mm Тегло: ..... 7,2 kg

Продължителност на включване Продължителността на включване S2 30 мин. (кратковременен режим) означава, че

двигателят с номиналната мощност (240 W) може да бъде натоварен продължително само за посоченото върху табелката с данни време (30 мин.). В противенслучай той ще се загрее недопустимо. По време на паузата двигателят се охлажда отново до неговата изходна температура.

Опасност!

Шум и вибрация

Стойностите за шум и вибрация са получени съгласно EN 61029.

Ниво на звуково налягане L_pA ..... 89 dB (A) Колебание K_pA ..... 3 dB Ниво на звукова мощност L_WA ..... 102 dB (A) Колебание K_WA ..... 3 dB

Носете защита за слуха.

Влиянието на шума може да причини загуба на слуха.

Общите стойности на трептения (векторна сума на трите посоки) получени съгласно EN 61029.

Стойност на емисия на трептения a_n ≤ 2,5 м/с^2 Колебание K = 1,5 м/с^2

Посочената стойност на излъчвани вибрации е измерена по нормиран контролен метод и в зависимост от начина, по който се използва електрическият инструмент, може да се променя, а в изключителни случаи може да превишава посочената стойност.

Посочената стойност на излъчвани вибрации може да се използва за сравнение на един електрически инструмент с друг.

Посочената стойност на излъчвани вибрации може да все използва също за начална оценка на отрицателно влияние.

Ограничете образуването на шум и вибрацията до минимум!

• Използвайте само безупречно функциониращи уреди.
• Поддържайте и почиствайте уреда редовно.
• Пригодете начина си на работа спрямо уреда.
  • Не претоварвайте уреда.

BG

• Носете уреда при необходимост за проверка.
• Изключвайте уреда, ако не се използва.

Внимание!

Остатъчни рискове Дори ако обслужвате този електрически инструмент съгласно предписанията, винаги съществуват остатъчни рискове. Могат да възникнат следните опасности във връзка с конструкцията и изпълнението на този електрически инструмент:

1. Увреждане на белите дробове, ако не се носи подходяща защитна маска против прах.
2. Увреждане на слуха, ако не се носи подходяща слухова защита.
3. Увреждания на здравето, резултиращи от вибрациите върху ръката, ако уредът се използва продължително време и не се води и поддържа канто трябва.

Преди свързването се убедете, че данните върху типовата табелка отговарят на данните от мрежата.

Предупреждение!

Преди да предприемете настройки на уреда винаги издърпвайте мрежовия щепсел.

• Машината трябва да се постави стабилно, т.е. да бъде закрепена върху тезгях или др.п.
• Преди започване на работа всички капаци и устройства за безопасност трябва да са правилно монтирани.
• Шлифовъчните дискове трябва да могат да се движат свободно.

• Прекарайте отклонителя за искри (3) под предпазния капак (4). Закрепете отклонителя за искри (3) с регулиращия винт (10) здраво за предпазния капак (4).
• Използвайте за целта винта (10) с федерката (а), шайбата (b) и гайката (с), които са закрепени за отклонителя за искри (3). За монтажа се нуждаете от отвертка и съответстващ гаечен ключ, с

който да задържате контра (фиг. 3).
- Настройте отклонителя за искри (3) с помощта на регулирация винт (10) така, че разстоянието между диска за сухо шлифоване (5) и отклонителя за искри (3) да е възможно най-малко и в никакъв случай по-голямо от 2 mm.
- Настройвайте периодично отклонителя за искри (3) така, така че да се компенсира износването на диска.

5.2 Монтаж на поставката за детайли (фиг. 1/6 /6а/поз. 7)

• Закрепете поставките за детайли (7) със звездообразните ръкохватки (6) към шмирела.
• За целта пъхнете болта (а) през отвора, късето трябва да бъде закрепена поставката за детайли (7). След това поставете поставката за детайли (7), след това шайбата (b) и зъбчатата шайба (c). Накрая се поставя звездообразната ръкохватка (6) и се затяга.

5.3 Регулиране на поставките за детайли (фиг. 7 / поз. 7)

• Настройте поставките за детайли (7) с помощта на звездообразната ръкохватка (6) така, че разстоянието между диска за сухо шлифоване (5) и поставката за детайли (7) да е възможно най-малко и в никакъв случай по-голямо от 2 mm.
• Настройвайте поставките за детайли (7) така, че да се компенсира износването на сухия шлифовъчен диск (5).

5.4 Смяна на шлифовъчния диск (фиг. 8/9/10)

Отстранете трите болта (14) на страничната част на предпазния капак (В) и я свалете. След това отстранете болтовете (14) и свалете страничния предпазен капак. Развийте гайката (D) (Внимание, шлифовъчният диск е закрепен с лява резба), като държите законтрена гайката на срещуположната ходова ролка на шлифовъчната лента. След това свалете фланеца (C). Сега можете да смените шлифовъчния диск (5). Монтажът се осъществява с помощта на парцал. Поставете фланеца (C) и гайката (D) на вала и дръжте контра с парцала, когато затягате гайката (D).

BG

5.5 Смяна на шлифовъчната лента (фиг.1/11)

• Развийте трите болта (14) и свалете страничния предпазен капак. Разхлабете на няколко оборота затегателния болт за горната ролка на лентата (12).
• Натиснете затягация лост (13) надолу и издърпайте шлифовъчната лента от транспортните ролки.
• Поставете шлифовъчната лента (11) в средата на долната и горната транспортна ролка и отпуснете затягация лост (13).
• Сега затегнете добре затегателния болт (12) и монтирайте страничния капак.
• Със страничния регулиращ болт на хода на лентата (15) можете да регулирате хода на лентата, като разхлабвате гайката на регулиращия болт на хода на лентата (15) и с отвертка можете да настроите точността на хода на лентата. Най-добре с ръка въртете шлифовъчната лента за да настроите точно хода на лентата. След като сте настроили хода на лентата, затетнете гайката отново с гаечен ключ.

6. Обслужване

6.1 Прекъсвач за включване и изключване (1)

Поставете прекъсвача за включване/изключване (1) за включване на позиция 1. За изключване поставете прекъсвача за включване/изключване (1) в позиция 0.

Изчакайте след включването, докато уредът достигне своите максимальни обороти. Едва тогава започнете шлайфането.

6.2 Шлайфане

• Поставете детайла върху подложката за детайли (7) и бавно го приближете в желания ъгъл към шлифовъчния диск (5), докато той го докосне.
• Движете детайла леко наляво надясно за да получите оптимален резултат от шлайфането. Така шлифовъчният диск (5) се износва равномерно. Оставете детайла междувременно да се охлади.

• По време на шлайфането дръжте детайла винаги здраво.
• Не упражнявайте силен натиск.
• Детайлът трябва да се движи върху шлифовъчната лента наляво надясно, за да се предотврати едностранното изхабяване на шкурката!
  ВАЖНО! Дървени заготовки трябва да се шлайфат винаги по посока на дървесните влакна, за да се предотврати разчупване.

Внимание!

Ако при работа дискът или шлифовъчната лента блокират, дръпнете детайла и изчакайте, докато уредът отново достигне максимальните си обороти.

7. Смяна на мрежовия съединителен проводник

Опасност!

Ако мрежовият съединителен проводник на този уред се повреди, то той трябва да се смени от производителя или от неговата сервисна служба за обслужване на клиенти или от подобно квалифицирано лице, за да се избегнат излагания на опасност.

8. Почистване, поддръжка и поръчка на резервни части

Опасност!

Преди всички дейности по почистване издърпвайте щепсела.

8.1 Почистване

• По възможност поддържайте защитните устройства, вентилационните прорези и корпуса на двигателя без прах и замърсявания. Почистете уреда с чиста кърпа или го обдухайте със сгъстен въздух при ниско налягане.
• Препоръчваме Ви да почиствате уреда директно след всяка употреба.
• Почиствайте уреда редовно с влажна кърпа и малко калиев сапун. Не използвайте почистващи препарати или разтворители; те могат да разрядат пластмасовите части по уреда. Внимавайте за това във вътрешността на уреда да не попадне вода. Проникването

BG

на вода в електроуреда увеличава риска от електрически удар.

8.2 Въгленови четки

При прекомерно образуване на искри въгленовите четки да се проверят от електроспециалист.

Опасност! Въгленовите четки трябва да се подменят само от електроспециалист.

8.3 Поддръжка

Във вътрешността на уреда няма други части, които изискват поддръжка.

8.4 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

• Типуред
• Артикулен номер на уред
• Идентификационен номер на уред
• Номер на необходимата резервна част

Актуални цени и информация ще откриете на www.isc-gmbh.info

9. Екологосъобразно

отстраняване и рециклиране

Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

10. Съхранение на склад

Складирайте уреда и принадлежностите му на тъмно, сухо място, където няма опасност от замръзване и което да е недостъпно за деца. Оптималната температура на складиране е между 5 и 30 °C. Съхранявайте електрическия инструмент в оригиналната му опаковка.

BG

Само за страни от ЕС

Не изхвърляйте електроинструментите при битовите отпадъци!

Съгласно Европейската директива 2012/19/ЕО за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба.

Алтернатива за рециклиране по отношение на призива за връщане:

Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесъобразното оползотворяване в случай на отказ от собственост.

Старият уред за целта също така може да се предостави в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти.

Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК ГмбХ/.

Запазено е правото за извършване на технически промени

BG

Информация относно обслужването

Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всякакъв вид сервисни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи.

Необходимо е да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи.

Категория Пример
Износващи се части*
Консумативни материали/консумативи*	Шлифовъчни дискове
Липсващи части

* Не се включват задължително в доставения комплект!

При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www.isc-gmbh.info. Моля, обърнете внимание на точното описание на дефекта и във всеки случай отговорете за целта на следните въпроси:

• Уредът работил ли е вече или дефектът се е проявил в самото начало?
- Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?
• Според Вас в какво се състои дефектът на уреда (основна индикация)?
Опишете дефекта.

BG

Гаранционна карта

Уважаеми клиенти,

нашите продукти подлежат на строг качествен контрол. В случай, че въпреки това този уред някога не функционира безупречно, то много съжаляваме за това и Ви молим да се обърнете към нашата сервисна служба на адреса, посочен в тази гаранционна карта или към пункта на продажба, където сте закупили уреда. Относно предявяването на гаранционни претенции е в сила следното:

1. Гаранционните условия се отнасят само за потребители, тоест за физически лица, които няма да използват уреда нито за производствени цели, нито за друг вид самостоятелна дейност. Тези гаранционни условия регламентират допълнителни гаранционни услуги, които по-долу посоченият производител допълнително обещава към законовата гаранция на купувачите на неговите нови уреди. Вашите законови гаранционни права не се засягат от тази гаранция. Нашата гаранционна услуга е безплатна за Вас.

2. Гаранционната услуга обхваща само недостатъци по закупен от Вас нов уред на долупосочения производител, които доказуемо се дължат на производствен или отнасящ се до материала дефект, и по наш избор се ограничава до отстраняването на такива недостатъци по уреда или до подмяната на уреда. Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за промишлена, занаятчийска или индустриална употреба. Гаранционен договор поради това не се реализира тогава, когато уредът е бил използван в рамките на гаранционния период в промишлени, занаятчийски или индустриални предприятия или е бил изложен на подобен вид натоварване.

3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за употреба (като напр. посредством свързване към неправилно мрежово линейно напрежение или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка и техника на безопасност или посредством излагането на уреда на анормални условия, характерни за околната среда или поради липсваща поддръжка и обслужване.

- Щети по уреда, възникнали вследствие на непозволена или профессионално некомпетентна употреба (като напр. претоварване на уреда или използване на неразрешени инструменти за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети вследствие на падане).

- Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване, на обичайно или друго естествено износване.

1. Гаранционният период възлиза на 60 месеца и започва да тече от датата на покупка на уреда. Гаранционни претенции следва да се предявяват преди изтичането на гаранционния период в рамките на две седмици, след като сте открили дефекта. Предявяването на гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или подмяната на уреда нито води до удължаване на гаранционния период, нито се стартира нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда или евентуално монтирани резервни части. Това важи също при ползването на сервизно обслужване на място.

2. За да предявите гаранционна претенция, трябва да регистрирате повредения уред на www.isc-gmbh.info. Подгответе касовата бележка или други документи, удостоверяващи покупката на уреда. Уреди, които бъдат изпратени без съответните документи или без фабрична табелка, няма да бъдат взети под внимание за гаранционно обслужване поради невъзможност за идентифицирането им. След като нашият гаранционен сервис установи повредата, веднага ще Ви изпратим поправения уред или нов уред.

По отношение на износващи се, употребявани или дефектни части обръщаме внимание на ограниченията на тази гаранция съобразно информацията относно обслужването в това упътване за употреба.

BA
