РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H-BS 240 Herkules

1. Инструкции за безопасност

2.1 Описание на уреда (фиг. 1/3/6/8/11)

Колебание K = 1,5 м/с

подходяща слухова защита.

6.3 Лентово шлайфане

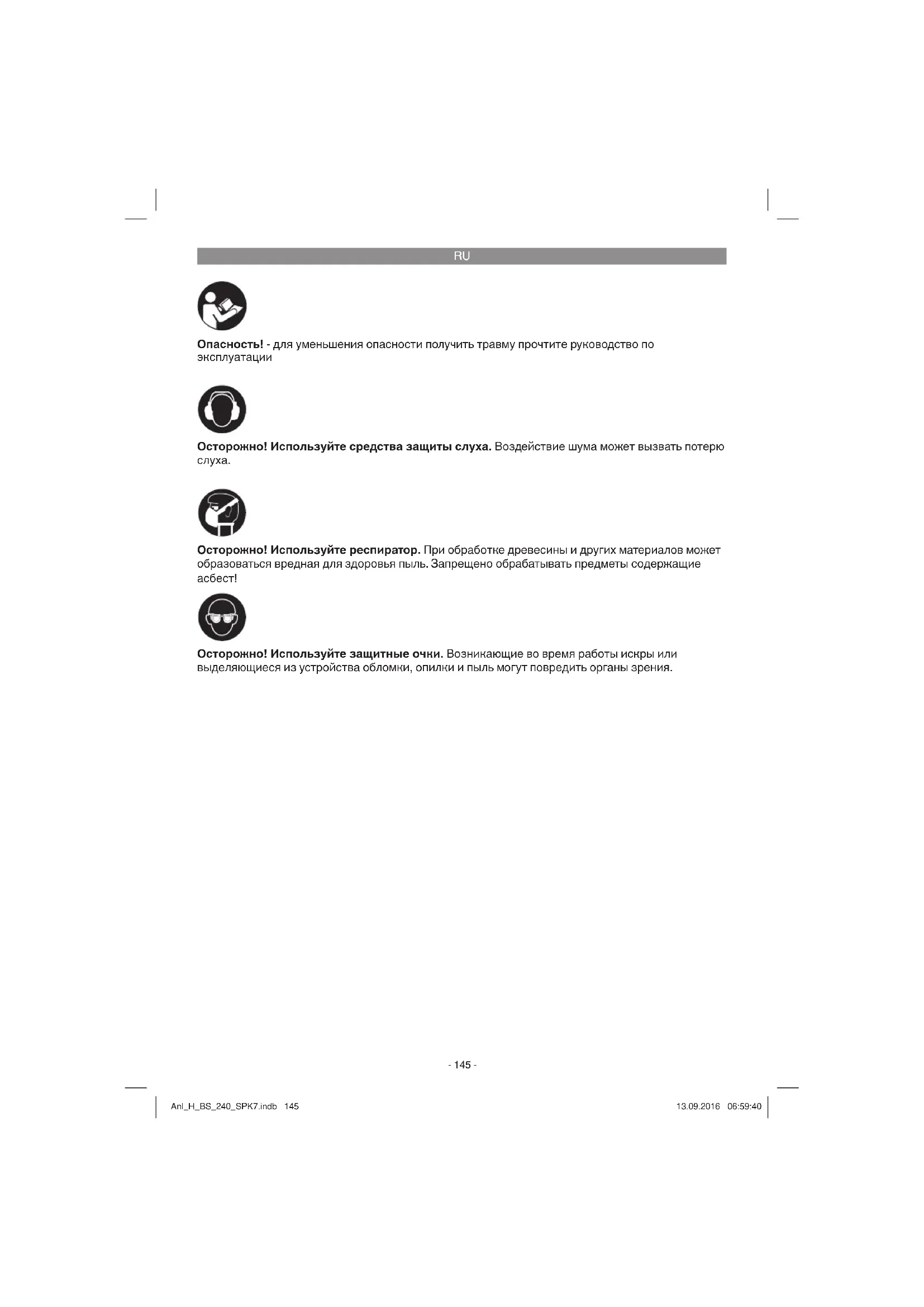

Опасность! - для уменьшения опасности получить травму прочтите руководство по эксплуатации Осторожно! Используйте средства защиты слуха. Воздействие шума может вызвать потерю

Осторожно! Используйте защитные очки. Возникающие во время работы искры или выделяющиеся из устройства обломки, опилки и пыль могут повредить органы зрения. Осторожно! Используйте респиратор. При обработке древесины и других материалов может образоваться вредная для здоровья пыль. Запрещено обрабатывать предметы содержащие

При использовании устройств необходимо соблюдать определенные правила техники безопасности для того, чтобы избежать травм и предотвратить ущерб. Поэтому внимательно прочитайте настоящее руководство по эксплуатации / указания по технике безопасности полностью. Храните их в надежном месте для того, чтобы иметь необходимую информацию, когда она понадобится. Если Вы даете устройство другим для пользования, то приложите к нему это руководство по эксплуатации / указания по технике безопасности. Мы не несем никакой ответственности за травмы и ущерб, которые были получены или причинены в результате несоблюдения указаний этого руководства и указаний по технике безопасности.

1. Указания по технике

безопасности Соответствующие указания по технике безопасности находятся в приложенных

Прочитайте все указания по технике безопасности и технические требования. При невыполнении указаний по технике безопасности и технических требований возможно получение удара током, возникновение пожара и/или получение серьезных травм. Храните все указания по технике безопасности и технические требования для того,

возможно воспользоваться ими в

2. Состав устройства и состав

2.1 Описание устройства (рис. 1/3/6/8/11)

1. Переключатель «включено-выключено»

5. Шлифовальный круг

6. Звездообразный винт опоры

обрабатываемой детали

7. Опора обрабатываемой детали

8. Крепежные отверстия

10. Юстировочный винт отражателя искр

11. Абразивная лента

12. Натяжной винт для верхнего рулона

14. Крепежный винт для боковой обшивки

15. Юстировочный винт движения ленты

2.2 Состав комплекта устройства

Проверьте комплектность изделия на основании описанного объема поставки. При обнаружении недостатка компонентов обратитесь в наш сервисный центр или магазин, в котором Вы приобрели устройство, не позднее чем в течение 5-ти рабочих дней после приобретения изделия, предъявив действительную квитанцию о покупке. Обратите внимание на таблицу с указанием гарантийных сроков в документе с информацией о сервисном обслуживании.

Откройте упаковку и выньте осторожно из упаковки устройство.

Удалите упаковочный материал, а также приспособления защиты устройства при упаковывании и транспортировке (при

Проверьте комплектность устройства.

Проверьте устройство и принадлежности на наличие возникших при транспортировке повреждений.

Сохраняйте упаковку по возможности до истечения срока гарантийных обязательств.

Устройство и упаковка не являются детскими игрушками! Запрещено детям играть с пластиковыми пакетами, пленками и мелкими деталями! Опасность заключается в том, что они могут проглотить или погибнуть от удушья!

Оригинальное руководство по эксплуатации

3. Использование в соответствии

с предназначением Шлифовальный станок является комбинированным устройством для грубого и окончательного шлифования предметов из металла, древесины любого вида и прочих материалов с использованием соответствующего шлифовального круга или абразивной ленты. Для шлифовального станка разрешается использовать только подходящие абразивные ленты или шлифовальные круги, которые соответствуют приведенным в этом руководстве параметрам. Станок можно использовать только в соответствии с его предназначением! Несмотря на использование в рамках предписания, невозможно полностью исключить некоторые факторы риска. В связи с конструкцией и структурой станка могут возникнуть следующие опасности:

Прикосновение к шлифовальному кругу в незакрытой области.

Разлет частей поврежденного шлифовального круга.

Выброс обрабатываемого предмета или его частей.

Повреждение слуха при отсутствии использования необходимых средств защиты слуха.

Образующаяся при работе в закрытых помещениях древесная пыль вредна для

Вращающиеся детали устройства не могут быть закрыты по техническим причинам. Поэтому будьте осмотрительны и прочно удерживайте обрабатываемую деталь, чтобы избежать ее сдвига, в результате которого руки могут соприкоснуться с абразивной лентой. Разрешается использовать устройство только в соответствии с его предназначением. Любое другое, отличающееся от этого использование считается не соответствующим предназначению. За все возникшие в результате такого использования ущерб или травмы любого вида несет ответственность пользователь и работающий с устройством, а не его изготовитель. Учтите, что конструкция наших устройств не предназначена для использования их в промышленной, ремесленной или индустриальной области. Мы не несем никакой ответственности по гарантийным обязательствам при использовании устройства в промышленной, ремесленной или индустриальной области, а также в подобной деятельности.

4. Технические данные

• Номинальное напряжение: p. 230
• В ~ 50 Гц Потребляемая мощность: p. 240
• Вт S2 30 мин Число оборотов холостого хода n0: p. 2950
• об/мин Диаметр шлифовального круга: p. 150
• мм Толщина шлифовального круга: p. 20
• мм Диаметр отверстия шлифовального круга: p. 12
• ,7 мм Макс. окружная скорость: p. 23
• ,17 м/с Скорость ленты: p. 900
• м/мин Абразивная лента: p. 50
• x 686 мм Масса: ,2 кг Продолжительность включения: Продолжительность включения S2 30 мин (кратковременный режим работы) означает, что двигатель может непрерывно p. 7

с номинальной мощностью (240 Вт) только в течение указанного на заводской табличке времени (30 мин). В противном случае он может слишком сильно нагреться. Во время перерыва двигатель снова охлаждается до своей исходной температуры.

Шумы и вибрация Параметры шумов и вибрации были измерены в соответствии с нормами EN 61029. Уровень давления шума L

........... 102 дБ(A) Неопределенность K

.............................. 3 дБ Используйте защиту органов слуха. Воздействие шума может вызвать потерю

Суммарное значение величины вибрации (сумма векторов трех направлений) определено в соответствии с EN 61029. Anl_H_BS_240_SPK7.indb 147Anl_H_BS_240_SPK7.indb 147 13.09.2016 06:59:4013.09.2016 06:59:40RU

Эмиссионный показатель вибрации

Неопределенность K = 1,5 м/сек

Приведенное значение эмиссии вибрации измерено стандартным методом проведения испытаний, оно может изменяться в зависимости от вида и способа использования электрического инструмента и в исключительных случаях превышать указанную величину. Приведенное значение эмиссии вибрации может быть использовано для сравнения одного электрического инструмента с другим. Приведенное значение эмиссии вибрации может быть использовано для предварительной оценки негативного

Сведите образование шумов и вибрации к

Используйте только безукоризненно работающие устройства.

Регулярно проводите техническое обслуживание и очистку устройства.

При работе учитывайте особенности Вашего устройства.

Не подвергайте устройство перегрузке.

При необходимости дайте проверить устройство специалистам.

Отключайте устройство, если вы его не используете.

Остаточные опасности Даже в том случае, если Вы используете описываемый электрический инструмент в соответствии с предписанием, то и тогда всегда остается место для риска. Ниже приведен список остаточных опасностей, связанных с конструкцией настоящего электрического инструмента:

1. Заболевание легких, в том случае если

не используется соответствующий респиратор.

2. Повреждение слуха, в том случае если не

используется соответствующее средство защиты слуха.

3. Нарушения здоровья в результате

воздействия вибрации на руку при длительном использовании устройства или при неправильном пользовании и ненадлежащем техническом уходе.

5. Перед вводом в эксплуатацию

Убедитесь перед подключением, что данные на типовой табличке соответствуют параметрам сети. Предупреждение! Всегда вынимайте штекер из розетки прежде, чем осуществлять настройки устройства.

Необходимо устойчиво установить станок, это значит прочно привинтить к верстаку или подобному.

Перед вводом в эксплуатацию необходимо установить надлежащим образом все крышки и защитные приспособления.

Шлифовальный круг должен иметь возможность свободно вращаться.

5.1 Монтаж отражателя искр (рисунок

Вставьте отражатель искр (3) под защитную крышку (4). Прочно привинтите отражатель искр (3) юстировочным винтом (10) сверху к защитной крышке (4).

Используйте для этого винт (10) с пружинистым кольцом (a), шайбой (b) и гайкой (c), которые закреплены на отражателе искр (3). Для монтажа потребуются отвертка и соответствующий кольцевой гаечный ключ, чтобы придерживать детали (рис. 3).

Отрегулируйте отражатель искр (3) при помощи юстировочного винта (10) таким образом, чтобы расстояние между диском сухого шлифования (5) и отражателем искр (3) было как можно меньше и ни в коем случае не превышало 2 мм.

Регулярно подстраивайте отражатель искр (3) для того, чтобы компенсировать износ диска.

5.2 Монтаж опор обрабатываемой детали

(рис. 1/6, 6a, поз. 7)

Привинтите опоры обрабатываемой детали (7) к шлифовальному станку при помощи звездообразных винтов (6).

Для этого вставьте винт (a) в углубление, где должна быть закреплена опора обрабатываемой детали (7). Установите опору обрабатываемой детали (7), затем шайбу (b) и зубчатый диск (c). В последнюю очередь установите и затяните звездообразный винт (6). Anl_H_BS_240_SPK7.indb 148Anl_H_BS_240_SPK7.indb 148 13.09.2016 06:59:4013.09.2016 06:59:40RU

5.3 Регулировка опор обрабатываемых

деталей (рис. 7, поз. 7)

Отрегулируйте опоры обрабатываемых деталей (7) при помощи звездообразных винтов (6) таким образом, чтобы расстояние между диском сухого шлифования (5) и опорой обрабатываемой детали (7) было как можно меньше и ни в коем случае не превышало 2 мм.

Регулярно подстраивайте опоры обрабатываемых деталей (7), чтобы компенсировать износ диска сухого шлифования (5).

5.4 Замена шлифовального круга (рис.

8/9/10) Вывинтите 3 винта (14) боковой детали защитной крышки (B) и снимите ее. Затем удалите винты (14) и снимите боковую защитную крышку. Ослабьте гайку (D) (внимание: шлифовальный круг привинчен по левой резьбе), удерживая гайку, находящуюся на расположенном на противоположной стороне катке абразивной ленты. Затем снимите фланец (C). Теперь можно выполнить замену шлифовального круга (5). Монтаж осуществляется при помощи тряпки. Наденьте фланец (C) и гайку (D) на вал и удерживайте тряпкой, затягивая гайку (D).

5.5 Замена абразивной ленты (рис. 1/11)

Отвинтите 3 винта (14) и снимите боковую защитную крышку. Ослабьте натяжной винт для верхнего рулона (12) на несколько оборотов.

Нажмите зажимной рычаг (13) вниз и стяните абразивную ленту с катков.

Установите новую абразивную ленту (11) посередине нижнего и верхнего катков и отпустите зажимной рычаг (13).

Прочно затяните зажимной винт (12) и установите боковую крышку.

С помощью бокового юстировочного винта движения ленты (15) можно отрегулировать движение ленты, ослабив гайку юстировочного винта движения ленты (15) и регулируя точность движения ленты отверткой. Чтобы точно отрегулировать движение абразивной ленты, лучше всего поверните ленту рукой. Отрегулировав движение ленты, снова затяните гайку кольцевым гаечным

6. Работа с устройством

6.1 Переключатель включено-выключено

(1) Для включения установите переключатель включено-выключено (1) в позицию 1. Для выключения переведите переключатель включено-выключено (1) в положение 0. После включения подождите, пока устройство не достигнет своего максимального числа оборотов. Только после этого начинайте шлифование.

Поместите деталь на опору обрабатываемой детали (7) и медленно подводите ее под необходимым углом к шлифовальному кругу (5), пока деталь не коснется диска.

Слегка двигайте деталь из стороны в сторону, чтобы добиться оптимального результата шлифования. Также при этом шлифовальный круг (5) изнашивается равномерно. Время от времени давайте детали остыть.

6.3 Шлифование абразивной ленты

Удерживайте всегда прочно обрабатываемый предмет во время шлифования.

Не давите слишком сильно.

При шлифовании необходимо перемещать обрабатываемую деталь по абразивной ленте вперед и назад для того, чтобы предотвратить односторонний износ шлифовальной бумаги.

Важно! Деревянные предметы необходимо шлифовать всегда в направлении текстуры древесины для того, чтобы предотвратить отщепление

Если шлифовальный круг или абразивная лента блокируется во время работы, удалите обрабатываемую деталь и подождите, пока устройство снова не достигнет максимального числа оборотов. Anl_H_BS_240_SPK7.indb 149Anl_H_BS_240_SPK7.indb 149 13.09.2016 06:59:4113.09.2016 06:59:41RU

7. Замена кабеля питания

Если будет поврежден кабель питания от электросети этого устройства, то его должен заменить изготовитель устройства, его служба сервиса или другое лицо с подобной квалификацией для того, чтобы избежать опасностей.

8. Очистка, техобслуживание и

заказ запасных деталей

Перед всеми работами по очистке необходимо вынуть штекер из розетки электросети.

Содержите защитные приспособления, вентиляционные щели и корпус двигателя свободными насколько это возможно от пыли и грязи. Протрите устройство чистой ветошью или продуйте сжатым воздухом под низким давлением.

Мы рекомендуем очищать устройство сразу после каждого использования.

Регулярно очищайте устройство влажной ветошью с небольшим количеством жидкого мыла. Не используйте средства для очистки или растворы; они могут повредить пластмассовые части устройства. Следите за тем, чтобы вода не попала вовнутрь устройства. Попадание воды в электрическое устройство повышает опасность получения удара

При чрезмерном образовании искр сдайте фрезу в специализированную мастрескую для проверки угольных щеток. Опасность! Угольные щетки разрешается заменять только специалисту электрику.

Внутри устройства нет никаких деталей, нуждающихся в техническом уходе.

8.4 Заказ запасных деталей:

При заказе запасных деталей необходимо указать следующие данные;

Номер артикула устройства

Идентификационный номер устройства

Номер необходимой запасной детали Актуальные цены и информация находятся на странице www.isc-gmbh.info

9. Утилизация и вторичное

использование Устройство поставляется в упаковке для предотвращения повреждений при транспортировке. Эта упаковка является сырьем и поэтому может быть использована вновь или направлена на повторную переработку сырья. Устройство и его принадлежности изготовлены из различных материалов, например, металла и пластмасс. Не выбрасывайте дефектные устройства вместе с бытовыми отходами. Для правильной утилизации устройство необходимо сдать в подходящий пункт приема. Если Вы не знаете, где находится пункт приема, уточните это в органах коммунального управления.

Храните устройство и его принадлежности в темном, сухом и неподверженном воздействию мороза, а также недоступном для детей месте. Оптимальная температура хранения находится между 5 ˚C и 30 ˚C. Храните электроинструмент в оригинальной

Только для стран ЕС Запрещено выбрасывать электроинструмент в обычный домашний мусор. Согласно европейской директиве 2012/19/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды. Вторичная переработка - альтернатива обязятельной отсылке устройства назад изґотовителю: Владелец электрическоґо устройства в случае избавления от собственности обязан,в качестве альтернативы отсылки назад изґотовителю, содействовать надлежащей утилизации. Пришедшее в неґодность устройство может быть передано в приемный пункт, который осуществит ликвидацию в соответствии с законом страны о цикличном производстве и обращении с мусором. Это не относится к приложенным к пришедшему в неґодность оборудованию дополнительным устройствам и вспомоґательным средствам, не содержащим электрические части. Перепечатывание или прочие виды размножения документации и сопроводительных листов продукции фирмы, полностью или частично, разрешено производить только с однозначного разрешения ISC GmbH. Сохpaняeтcя прaво на тeхничeскиe изменения Anl_H_BS_240_SPK7.indb 151Anl_H_BS_240_SPK7.indb 151 13.09.2016 06:59:4113.09.2016 06:59:41RU

Информация о сервисном обслуживании Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве. Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием, например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также приобретения расходных материалов. Следует обратить внимание на то, что в этом изделии следующие детали подвержены естественному износу или износу в связи с эксплуатацией / следующие детали требуются в качестве расходных материалов. Категория Пример Быстроизнашивающиеся детали* Расходный материал/расходные части* Шлифовальные круги Недостающие компоненты

• Не обязательно входят в объем поставки! При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в любом случае ответьте на следующие вопросы:

Устройство уже работало или оно было неисправным с самого начала?

Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед неисправностью)?

Какую неисправность имеет устройство, по Вашему мнению (основной признак)? Опишите эту неисправность. Anl_H_BS_240_SPK7.indb 152Anl_H_BS_240_SPK7.indb 152 13.09.2016 06:59:4113.09.2016 06:59:41RU

Гарантийное свидетельство Уважаемая покупательница, уважаемый покупатель, наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу, указанному в этом гарантийном талоне, или в магазин, в котором Вы приобрели устройство. При предъявлении гарантийных требований действуют следующие условия.

1. Настоящие правила гарантии действуют исключительно в отношении пользователей, т.е.

физических лиц, которые не намереваются использовать настоящее изделие в рамках своей профессиональной или другой самостоятельной деятельности. Настоящие правила гарантии регулируют дополнительные условия оказания гарантийных услуг, которые нижеупомянутый производитель обеспечивает покупателям своих новых устройств в дополнение к условиям гарантии в соответствии с законом. Эти гарантийные обязательства не затрагивают Ваши законные гарантийные требования. Наши гарантийные услуги для Вас бесплатны.

2. Гарантийные услуги распространяются только на дефекты нового устройства

нижеупомянутого производителя, которое вы приобрели, связанные с недостатком материала или производственным браком, и ограничиваются по нашему выбору устранением таких дефектов устройства или заменой устройства. Учтите, что наши устройства не предназначены для использования в промышленных целях, в ремесленном производстве и на профессиональной основе. Поэтому гарантийный договор считается недействительным, если устройство использовалось в течение гарантийного срока на кустарных, промышленных предприятиях или в ремесленном производстве, а также подвергалось сопоставимой нагрузке.

3. Наша гарантия не распространяется на:

- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу или неправильного монтажа, несоблюдения руководства по эксплуатации (например, при подключении к сети с неправильным напряжением или родом тока), несоблюдения требований касательно технического обслуживания и требований техники безопасности, воздействия на устройство аномальных условий окружающей среды или недостаточного ухода и технического обслуживания; - повреждения устройства, возникшие в результате неправильного или ненадлежащего использования (например, перегрузка устройства или применение не допущенных к использованию насадок или принадлежностей), попадания в устройство посторонних предметов (например, песка, камней или пыли, повреждения при транспортировке), применения силы или внешних воздействий (например, повреждения при падении); - повреждения устройства или частей устройства, связанные с износом в связи с эксплуатацией, обычным или другим естественным износом.

4. Гарантийный срок составляет 60 месяца, отсчет начинается со дня покупки устройства.

Гарантийные права необходимо предъявлять до истечения срока гарантии в течении двух недель после того как будет обнаружена неисправность. Заявления на гарантийное обслуживание после истечения срока гарантии не принимаются. Ремонт или замена устройства не ведет к продлению гарантийного срока, также при оказании такой услуги отсчет нового гарантийного срока на устройство или возможно установленные детали не начинается заново. Это условие действует также при обращении в местный сервисный

5. Для предъявления гарантийных требований сообщите о неисправности устройства на

сайте www.isc-gmbh.info. Приготовьте квитанцию о покупке или другие доказательства приобретения Вами нового устройства. Оказание гарантийных услуг применительно к устройствам, направленным на рассмотрение без соответствующих доказательств или фирменной таблички, исключается ввиду недостатка данных для идентификации таких устройств. Если наша гарантия распространяется на неисправность устройства, Вы немедленно получите отремонтированное или новое устройство. Что касается быстроизнашивающихся, расходных деталей и недостающих компонентов, мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном обслуживании настоящего руководства по эксплуатации. Anl_H_BS_240_SPK7.indb 153Anl_H_BS_240_SPK7.indb 153 13.09.2016 06:59:4113.09.2016 06:59:41DK
