MANUAL DE USUARIO H-BS 240 Herkules

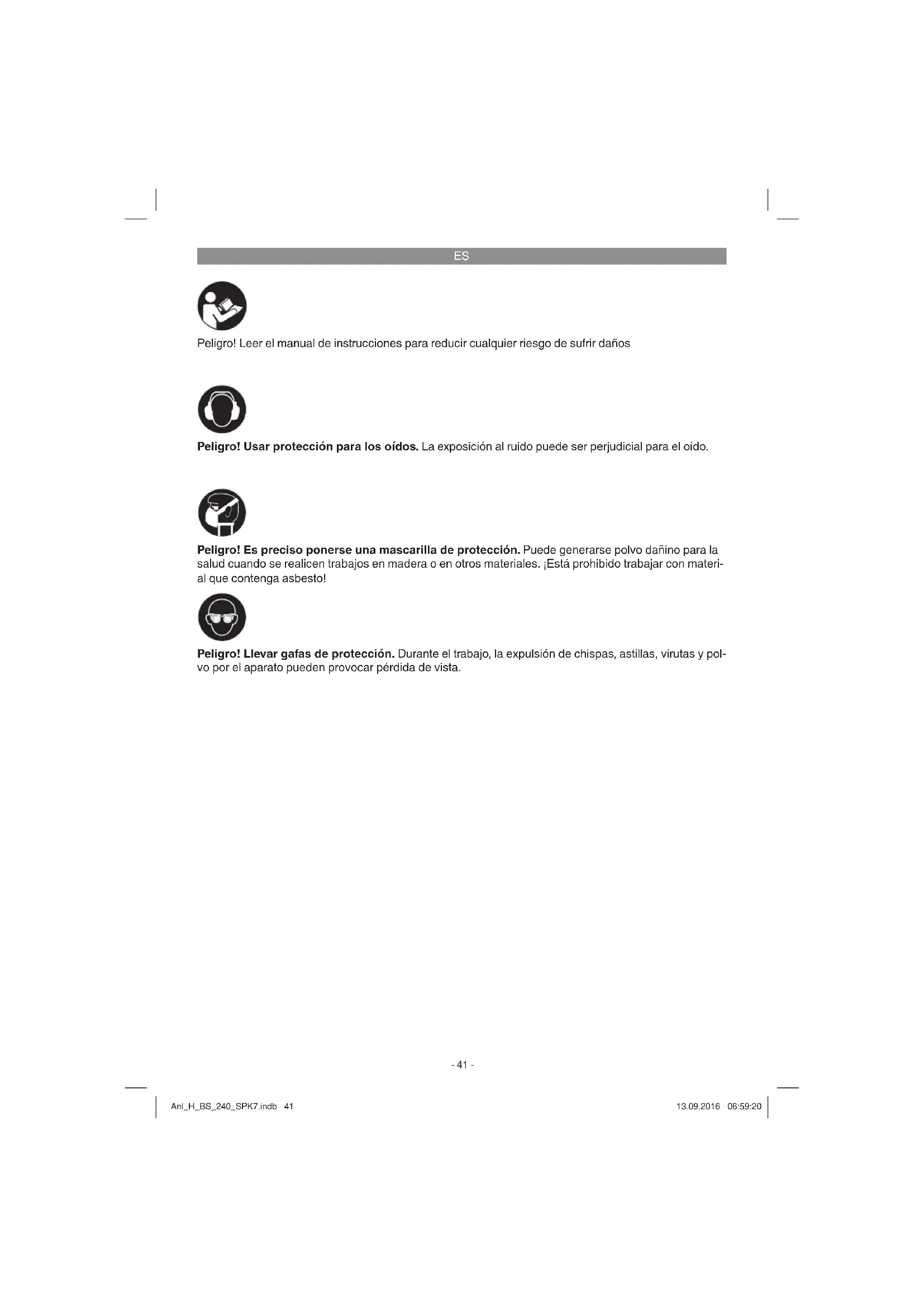

Peligro! Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Peligro! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Peligro! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y pol- vo por el aparato pueden provocar pérdida de vista. Peligro! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con materi- al que contenga asbesto! Anl_H_BS_240_SPK7.indb 41Anl_H_BS_240_SPK7.indb 41 13.09.2016 06:59:2013.09.2016 06:59:20ES

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres- pondientes en el prospecto adjunto. Peligro! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst- rucciones e indicaciones puede provocar descar- gas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicacio- nes para posibles consultas posteriores.

2. Descripción del aparato y

2.1 Descripción del aparato

4. Cubierta de protección

6. Tornillo de estrella soporte de la pieza

7. Soporte de la pieza

8. Orifi cios de fi jación

10. Tornillo de reglaje del defl ector de chispas

12. Tornillo tensor para rodillo de cinta

14. Tornillo de fi jación para cubierta lateral

15. Tornillo de reglaje cinta

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Instrucciones de seguridad

La lijadora es un aparato combinado para realizar trabajos en grueso y de precisión en metales, maderas de todo tipo y otros materiales, usando siempre la muela de lijar o cinta abrasiva corre- spondientes. Para esta máquina utilizar única- mente cintas abrasivas o muelas de lijar que se correspondan con las características descritas en estas instrucciones. ¡La máquina sólo debe emplearse en aquellos casos para los que se ha destinado su uso! Exis- ten determinados factores de riesgo que no se pueden descartar por completo, incluso haciendo un uso adecuado de la máquina. El tipo de dise- ño y montaje de la máquina pueden conllevar los siguientes puntos de riesgo:

Contacto con la muela de lijar en la zona en que se halla al descubierto.

Proyección de partes procedentes de muelas Anl_H_BS_240_SPK7.indb 42Anl_H_BS_240_SPK7.indb 42 13.09.2016 06:59:2013.09.2016 06:59:20ES

de lijar deterioradas.

Proyección de las piezas con las que se está trabajando o de algunas de sus partes.

Lesiones del aparato auditivo por no utilizar la protección necesaria.

Emisiones de polvo de madera perjudicial para la salud si se usa la sierra en recintos cerrados.

Por motivos funcionales, no cubrir las piezas giratorias del aparato. Proceder con cuidado y sujetar bien la pieza para evitar que se res- bale y las manos entren en contacto con la cinta abrasiva. Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares.

4. Características técnicas

• rpm Ø muela de lijar: p. 150
• mm Espesor muela: p. 20
• mm Ø perforación muela de lijar: p. 12
• ,7 mm Velocidad periférica máx.: p. 23
• ,17 m/s Velocidad de la cinta: p. 900
• m/min. Cinta abrasiva p. 50
• x 686 mm Peso ,2 kg Duración de funcionamiento: La duración de funcionamiento S2 30 min (servi- cio temporal) indica que el motor con la potencia nominal (240 W) únicamente se puede cargar de forma permanente durante el tiempo indicado en la placa de datos (30 min). De lo contrario, se sobrepasarían los límites de calentamiento ad- misibles. Durante el descanso, el motor se enfría volviendo a alcanzar su temperatura inicial. Peligro! Ruido y vibración Los valores con respecto al ruido y la vibración se determinaron conforme a la norma EN 61029. Nivel de presión acústica L p. 7

............................................3 dB Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Los valores totales de vibración (suma de vec- tores en las tres direcciones) se determinaron conforme a la norma EN 61029. Valor de emisión de vibraciones a

Imprecisión K = 1,5 m/s

El valor de emisión de vibraciones indicado se ha calculado conforme a un método de ensayo normalizado, pudiendo, en algunos casos excep- cionales, variar o superar el valor indicado depen- diendo de las circunstancias en las que se utilice la herramienta eléctrica. El valor de emisión de vibraciones indicado pue- de utilizarse para comparar la herramienta con otras. El valor de emisión de vibraciones indicado tam- bién puede utilizarse para una valoración prelimi- nar de los riesgos. ¡Reducir la emisión de ruido y las vibracio- nes al mínimo!

Emplear sólo aparatos en perfecto estado.

Realizar el mantenimiento del aparato y limpi- arlo con regularidad.

Adaptar el modo de trabajo al aparato.

No sobrecargar el aparato.

En caso necesario dejar que se compruebe el aparato.

Apagar el aparato cuando no se esté utilizan- do.

Cuidado! Riesgos residuales Incluso si esta herramienta se utiliza adecua- damente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producir- se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio-

nes de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado.

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de que los datos de la placa de identifi cación coinci- dan con los datos de la red eléctrica. Aviso! Desenchufar el aparato antes de reali- zar ajustes.

Colocar la máquina en una posición estable, es decir, fijarla con tornillos a un banco de trabajo o a otro tipo de soporte.

Antes de la puesta en marcha, instalar debi- damente todas las cubiertas y dispositivos de seguridad.

La muela de lijar debe poder girar sin prob- lemas.

5.1 Montaje del defl ector de chispas

Introducir el deflector de chispas (3) por debajo de la cubierta de protección (4). Ator- nillar el deflector de chispas (3) con el tornillo de reglaje (10) a la cubierta de protección (4).

Para ello, emplear el tornillo (10) con la arandela de muelle (a), la arandela (b) y la tuerca (c) que están fijados en el deflector de chispas (3). Para el montaje se necesita un destornillador y una llave de anillo adecuada para sujetar (fig. 3).

Ajustar el deflector de chispas (3) con ayuda del tornillo de reglaje (10) de modo que la di- stancia entre la muela de lijar en seco (5) y el deflector de chispas (3) sea lo más reducida posible y en ningún caso supere los 2 mm.

Efectuar periódicamente el ajuste del deflec- tor de chispas (3) de manera que se compen- se el desgaste de la muela.

5.2 Montaje de los soportes de las piezas

Atornillar los soportes de las piezas (7) con los tornillos de estrella (6) a la lijadora.

Para ello, meter el tornillo (a) en el alojamien- to donde se debe fijar el soporte de la pieza (7). A continuación, poner el soporte de la pieza (7), luego la arandela (b) y seguida- mente la arandela dentada (c). Finalmente poner el tornillo de estrella (6) y fijar.

5.3 Ajuste de los soportes de las piezas (fi g.

Ajustar los soportes de las piezas (7) con ayuda de los tornillos de estrella (6) de modo que la distancia entre la muela de lijar en seco (5) y el soporte para la pieza (7) sea lo más reducida posible y en ningún caso supe- re los 2 mm.

Ajustar los soportes para las piezas (7) de forma que la muela de lijar en seco (5) sufra un desgaste homogéneo por todos sus lados.

5.4 Cambio de la muela de lijar (fi g. 1/8/9/10)

Quitar los 3 tornillos (14) del lateral de protecci- ón (B) de la muela de lijar y extraerlo (fi g. 8). A continuación, quitar los tornillos (14) del lateral de protección (F) de la cinta abrasiva y extraerlo (fi g. 1). Soltar la tuerca (fi g. 9/D) (¡cuidado! La muela de lijar está atornillada con una rosca a la izquierda), sujetando la tuerca (fi g. 9a/E) del rodillo guía situado en el lado opuesto de la cinta abrasiva. A continuación, sacar la brida (C). Ahora se puede cambiar la muela de lijar (5). El montaje se efectúa con ayuda de un paño. Poner la brida (C) en el árbol y apretar la tuerca (D) a mano (fi g. 10). Para apretar la tuerca (D) sujetar bien fuerte la muela de lijar (5) con ayuda de un paño y apretar la tuerca (D) (fi g, 10).

5.5 Cambio de la cinta abrasiva

Soltar los tres tornillos (14) y retirar la cubier- ta de protección lateral. Aflojar ligeramente el tornillo tensor del rodillo de cinta (12).

Presionar la palanca tensora (13) hacia abajo y retirar la cinta abrasiva de los rodillos guía.

Colocar la nueva cinta abrasiva (11) bien centrada sobre los rodillos guía superiores e inferiores y soltar la palanca tensora (13).

Apretar a continuación el tornillo tensor (12) y proceder a montar la cubierta lateral.

Con el tornillo de reglaje lateral Cinta (15) se puede ajustar la cinta: para ello soltar la tuer- Anl_H_BS_240_SPK7.indb 44Anl_H_BS_240_SPK7.indb 44 13.09.2016 06:59:2113.09.2016 06:59:21ES

ca del tornillo de reglaje Cinta (15) y ajustar la precisión de la cinta sirviéndose de un de- stornillador. Lo mejor para ello es girar la cinta abrasiva a mano para poder regular bien la marcha de la cinta. Una vez regulada, volver a apretar la tuerca con una llave de anillo.

Para conectar el aparato poner el interruptor (1) en la posición 1. Para desconectarlo, poner el interruptor (1) en la posición 0. Tras conectar el aparato, esperar hasta que al- cance su velocidad máxima. Después se puede empezar a lijar.

Colocar la pieza en el soporte (7) y despla- zarla lentamente en el ángulo deseado hacia la muela de lijar (5) hasta que la toque.

Ir moviendo suavemente la pieza para conse- guir un lijado óptimo. Asimismo, la muela de lijar (5) se desgastará de forma uniforme. De- jar de vez en cuando que la pieza se enfríe.

Sujetar bien la pieza durante el lijado.

Mover la pieza continuamente por la cinta para evitar que el papel abrasivo se desgaste sólo por un lado.

¡Importante! Para evitar astillar la madera, lijarla en la dirección del veteado de la ma- dera. ¡Atención! Si al trabajar se bloquea la muela o la cinta ab- rasiva, alejar la pieza y esperar a que el aparato haya alcanzado de nuevo su velocidad máxima.

7. Cambio del cable de conexión a

la red eléctrica Peligro! Cuando el cable de conexión a la red de este aparato esté dañado, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o por una persona cualifi cada para ello, evitando así cualquier peligro.

8. Mantenimiento, limpieza y pedido

de piezas de repuesto Peligro! Desenchufar siempre antes de realizar algún tra- bajo de limpieza.

Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.

Se recomienda limpiar el aparato tras cada uso.

Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plá- stico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

8.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info Anl_H_BS_240_SPK7.indb 45Anl_H_BS_240_SPK7.indb 45 13.09.2016 06:59:2113.09.2016 06:59:21ES

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original. Anl_H_BS_240_SPK7.indb 46Anl_H_BS_240_SPK7.indb 46 13.09.2016 06:59:2113.09.2016 06:59:21ES

Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2002/96/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade- cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caciones técnicas Anl_H_BS_240_SPK7.indb 47Anl_H_BS_240_SPK7.indb 47 13.09.2016 06:59:2113.09.2016 06:59:21ES

Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Categoría Ejemplo Piezas de desgaste* Material de consumo/Piezas de consumo* Muelas de lijar Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento. Anl_H_BS_240_SPK7.indb 48Anl_H_BS_240_SPK7.indb 48 13.09.2016 06:59:2113.09.2016 06:59:21ES

Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, si este aparato no funcionase correctamente, lo lamentamos sinceramente y le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía o a la tienda donde ha comprado el aparato. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas

naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno- ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra- dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento. - Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre- carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o infl uencias externa (como, p. ej., daños por caídas). - Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ- cido por el uso.

4. El periodo de garantía es de 60 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta- das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.

Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del apa- rato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones. Anl_H_BS_240_SPK7.indb 49Anl_H_BS_240_SPK7.indb 49 13.09.2016 06:59:2213.09.2016 06:59:22NL
