NAUDOJIMO INSTRUKCIJA H-BS 240 Herkules

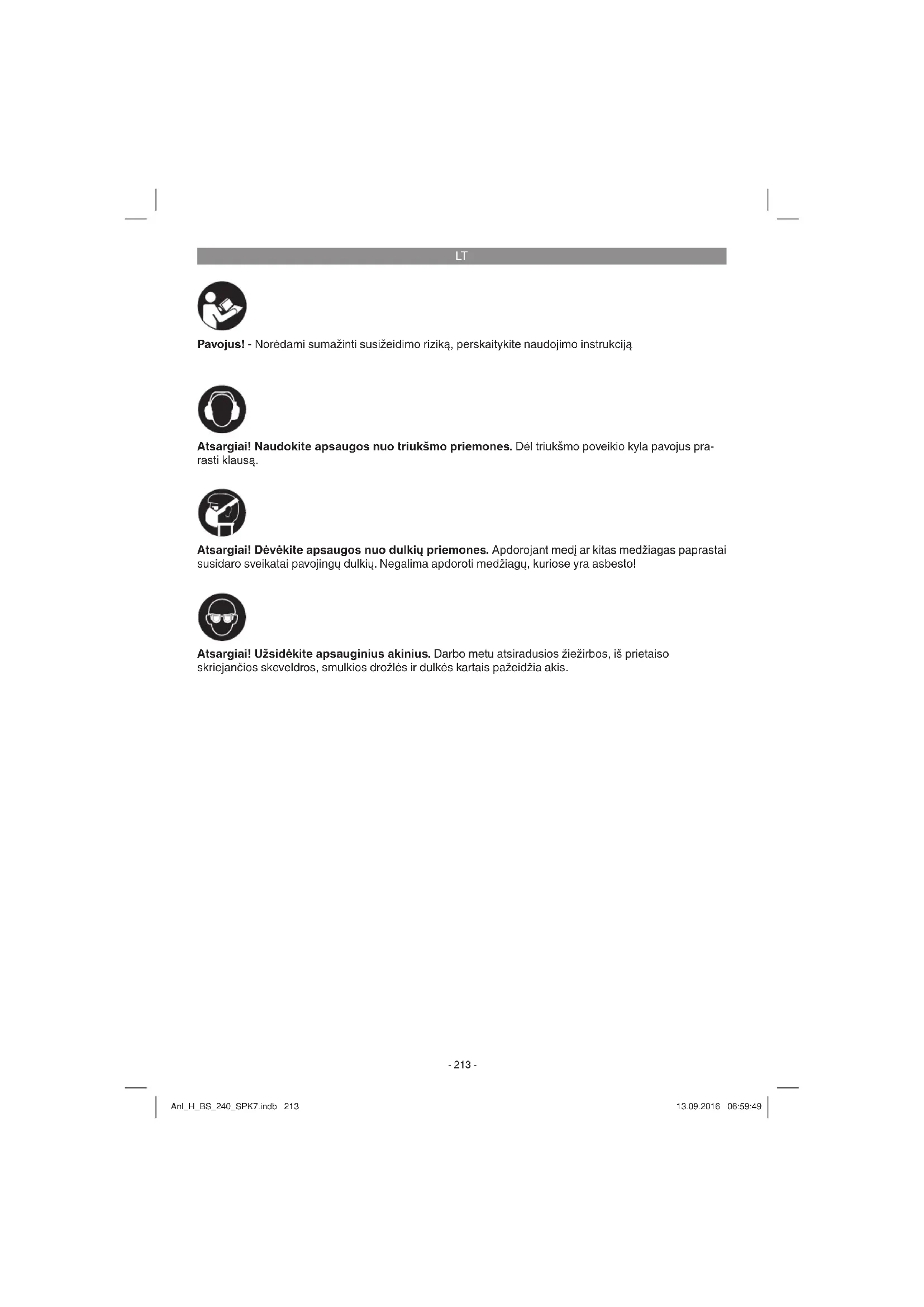

Pavojus! - Norėdami sumažinti susižeidimo riziką, perskaitykite naudojimo instrukciją Atsargiai! Naudokite apsaugos nuo triukšmo priemones. Dėl triukšmo poveikio kyla pavojus pra- rasti klausą. Atsargiai! Užsidėkite apsauginius akinius. Darbo metu atsiradusios žiežirbos, iš prietaiso skriejančios skeveldros, smulkios drožlės ir dulkės kartais pažeidžia akis. Atsargiai! Dėvėkite apsaugos nuo dulkių priemones. Apdorojant medį ar kitas medžiagas paprastai susidaro sveikatai pavojingų dulkių. Negalima apdoroti medžiagų, kuriose yra asbesto! Anl_H_BS_240_SPK7.indb 213Anl_H_BS_240_SPK7.indb 213 13.09.2016 06:59:4913.09.2016 06:59:49LT

Pavojus! Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudoji- mo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

Atitinkamus saugos nurodymus rasite pridedamo- je knygelėje. Pavojus! Perskaitykite visus saugos nurodymus. Nes- ilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti. Visus saugos nurodymus išsaugokite ateičiai.

2. Prietaiso aprašymas ir tiekimo

2.1 Prietaiso aprašymas (1, 3, 6, 8, 11 pav.)

1. Įjungimas / išjungimas

2. Apsauginis stiklas

3. Apsauga nuo kibirkščių

6. Ruošinio atramos žvaigždinis varžtas

10. Apsaugos nuo kibirkščių tvirtinimo varžtas

11. Šlifavimo juosta

12. Viršutinio juostos veleno srieginis varžtas

13. Įtempimo svertas

14. Šoninio gaubto tvirtinimo varžtas

15. Juostos eigos reguliavimo varžtas

Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, prašome kreiptis į mūsų aptarnavimo centrą arba pardavimo vietą, kurioje įsigijote prietaisą, ne vėliau nei per 5 darbo dienas po prekės įsigijimo ir pateikti galiojantį pirkimo čekį. Kartu prašome atsižvelgti į instrukcijos pabaigoje prie aptarna- vimo informacijos pateiktą garantinių paslaugų lentelę.

Atidarykite pakuotę ir atsargiai išimkite iš jos prietaisą.

Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra).

Patikrinkite, ar viskas pristatyta.

Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.

Jei įmanoma, saugokite pakuotę iki garantinio laikotarpio pabaigos. Pavojus! Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastiki- niais maišeliais, folijomis ir smulkiomis dali- mis! Kyla prarijimo ir uždusimo pavojus!

3. Naudojimas pagal paskirtį

Šlifavimo mašina - tai kombinuotas metalų, visų rūšių medžio ir kitų medžiagų grubaus ir smul- kaus šlifavimo prietaisas, naudojant atitinkamus šlifavimo diskus arba šlifavimo juostas. Galima naudoti tik mašinai skirtas šlifavimo juostas arba šlifavimo diskus, kurie atitinka šiuose nurodymuo- se pateiktus identifi kacinius duomenis. Prietaisą naudokite tik pagal paskirtį! Net ir laikan- tis naudojimo reikalavimų, neįmanoma visiškai atmesti tam tikrų pavojaus veiksnių galimybės. Su įrenginio konstrukcija susiję šie galimi pavojai:

Sugadinto galandimo disko detalių išsviedimas.

Ruošinių ir jų dalių išmetimas.

Klausos pakitimai, nenaudojant reikiamų klausos apsaugos priemonių.

Sveikatai pavojingas medienos dulkių išmetimas dirbant uždarose patalpose.

Dėl funkcionalumo priežasčių neuždenkite besisukančių prietaiso dalių. Elkitės apgalvo- tai ir tvirtai laikykite ruošinį, venkite ruošinio nuslydimo, stenkitės rankomis neliesti šlifavimo juostos. Įrenginį naudoti tik pagal paskirtį. Bet koks kitas naudojimas yra naudojimas ne pagal paskirtį. Už bet kokį pažeidimą, atsiradusi dėl netinkamo naudojimo, atsako vartotojas arba operatorius, o Anl_H_BS_240_SPK7.indb 214Anl_H_BS_240_SPK7.indb 214 13.09.2016 06:59:4913.09.2016 06:59:49LT

ne gamintojas. Atkreipkite dėmesį į tai, kad mūsų prietaisai savo konstrukcija nėra pritaikyti gamybiniam, amatininkiškam ar pramoniniam naudojimui. Mes neprisiimame atsakomybės, jeigu prietaisas nau- dojamas gamybos, amatų ar pramonės įmonėse bei pagal panašią paskirtį.

4. Techniniai duomenys

Vardinė įtampa: ............................ 230 V ~ 50 Hz Energijos sunaudojimas: ......... 240 W S2 30 min. Tu š čiosios veikos sukimosi greitis n0: .2950 min

• ø šlifavimo diskas: p. 150
• mm Galandimo disko storis: p. 20
• mm ø šlifavimo disko kiaurymė: p. 12
• ,7 mm Didž. apskritiminis greitis: p. 23
• ,17 m/s Juostos greitis: p. 900
• m/min Šlifavimo juosta: p. 50
• x 686 mm Svoris: ,2 kg Įjungimo trukmė: S2 30 min. įjungimo trukmė (trumpalaikis režimas) reiškia, kad variklis, kurio vardinė galia (240 W), gali būti nuolat apkrautas tik duomenų lentelėje nurodytą laiką (30 min.). Kitu atveju jis neleisti- nai įšiltų. Pertraukos metu variklis vėl atvėsta iki pradinės temperatūros. Pavojus! Triukšmas ir vibracija Triukšmo ir vibracijos vertės pateiktos pagal EN p. 7

Garso slėgio lygis L

......................................3 dB Nešiokite apsaugą nuo triukšmo. Dėl triukšmo poveikio galite prarasti klausą. Bendros svyravimo vertės (trijų krypčių vektorių suma) pateiktos pagal EN 61029. Vibracijos emisijos dydis a

Nurodyta svyravimo emisijos vertė pamatuota, taikant standartizuotus bandymo metodus; ji gali skirtis, atsižvelgiant į elektros įrankio naudojimo būdą, ir išimtiniais atvejais viršyti nurodytąją. Pagal nurodytą svyravimo emisijos vertę galima palyginti vieną elektros įrankį su kitu. Be to, pagal nurodytą svyravimo emisijos vertę galima atlikti pirminį neįprasto poveikio įvertinimą. Visiškai sumažinkite triukšmo susidarymą ir vibraciją!

Naudokite tik nepriekaištingos būklės prietai- sus.

Reguliariai techniškai prižiūrėkite ir valykite prietaisą.

Savo darbo pobūdį pritaikykite prie prietaiso.

Neperkraukite prietaiso.

Jei reikia, leiskite prietaisui atvėsti.

Išjunkite prietaisą, kai jis nebenaudojamas. Atsargiai! Kiti pavojai Net naudojant šį elektros įrankį pagal visus reikalavimus, gali kilti kitų pavojų. Galimi pa- vojai, susiję su elektros įrankio konstrukcija ir specifi kacija, yra šie:

1. kvėpavimo takų dirginimas, jei naudojamas

tinkamas respiratorius nuo dulkių;

2. klausos pakitimai, jei nenešiojamos tinkamos

3. sveikatos sutrikimai dėl plaštakos ir rankos

vibravimo, jei prietaisas naudojamas ilgą laiką arba netinkamai laikomas ir prižiūrimas.

Prieš prijungdami įsitikinkite, kad duomenys ant prietaiso duomenų lentelės sutampa su tinklo duomenimis. Įspėjimas! Prieš nustatydami prietaisą, visada ištraukite kištuką.

Staklės turi būti stabiliai pastatytos, t. y. pritvir- tintos ant ruošinio stalo arba pan.

Prieš pradedant naudoti, reikia tinkamai su- montuoti visus gaubtus ir saugos įtaisus.

5.1 Apsaugos nuo kibirkščių montavimas (1

Apsaugą nuo kibirkščių (3) pakiškite po ap- sauginiu gaubtu (4). Apsaugą nuo kibirkščių (3) reguliavimo varžtu (10) prisukite prie ap- sauginio gaubto (4).

Tam naudokite varžtą (10) su spyruokliniu žiedu (a), poveržle (b) ir veržle (c), kurie yra pritvirtinti prie apsaugos nuo kibirkščių (3). Montavimui Jums reikės atsuktuvo ir atitinka- mo žiedinio veržliarakčio, kuriuo galėtumėte prilaikyti kitoje pusėje (3 pav.).

Tvirtinimo varžtais (10) apsaugą nuo kibirkščių (3) nustatykite taip, kad atstumas tarp sauso šlifavimo disko (5) ir apsaugos nuo kibirkščių (3) būtų kuo mažesnis ir jokiu būdu ne didesnis už 2 mm.

Apsaugą nuo kibirkščių (3) periodiškai nustatinėkite taip, kad sauso šlifavimo diskas diltų tolygiai.

5.2 Ruošinio atramų montavimas (1 / 6 pav. /

Ruošinio atramas (7) žvaigždiniais varžtais (6) prisukite prie šlifuoklio.

Varžtą (a) įstumkite į angą, kur turės būti pritvirtinta ruošinio atrama (7). Tada uždėkite ruošinio atramą (7), diską (b) ir dantytą fiks- avimo poveržlę (c). Galiausiai uždedamas ir priveržiamas žvaigždinis varžtas (6).

5.3 Ruošinio atramų nustatymas (7 pav. / 7

Tvirtinimo varžtais (6) ruošinio atramas (7) nustatykite taip, kad atstumas tarp sauso šlifavimo disko (5) ir ruošinio atramos (7) būtų kuo mažesnis ir jokiu būdu ne didesnis, nei 2 mm.

Ruošinio atramas (7) periodiškai nustatinėkite taip, kad sauso šlifavimo diskas (5) diltų to- lygiai.

5.4 Šlifavimo disko keitimas (8 / 9/ / 10 pav.)

Atsukite tris šoninės apsauginio gaubto dalies (B) varžtus (14) ir ją nuimkite. Tada atsukite 3 varžtus (14) ir nuimkite šoninį apsauginį gaubtą. Atlaisvinkite veržlę (D) (Dėmesio, šlifavimo dis- kas priveržtas kairiaisiais sriegiais), palaikydami kitoje šlifavimo juostos ratukų pusėje esančią veržlę. Tada nuimkite jungę (C). Dabar galite pakeisti šlifavimo diską (5). Montuokite naudo- dami skudurėlį. Ant veleno uždėkite jungę (C) ir veržlę (D) ir, verždami veržlę (D), prilaikykite ją skudurėliu.

5.5 Šlifavimo juostos keitimas (1 / 11 pav.)

Atleiskite 3 varžtus (14) ir nuimkite šoninį apsauginį gaubtą. Keletu pasukimų atlaisvin- kite viršutinio veleno srieginį varžtą (12).

Įtempimo svertą (13) nuspauskite žemyn ir nuimkite šlifavimo juostą nuo ratukų.

Naują šlifavimo juostą (11) uždėkite ant viršutinio ir apatinio ratuko centre ir atleiskite įtempimo svertą (13).

Prisukite srieginį varžtą (12) ir sumontuokite šoninį gaubtą.

Šoniniu juostos eigos reguliavimo varžtu (15) galite reguliuoti juostą, atlaisvindami juostos eigos reguliavimo varžto veržlę (15) ir atsuk- tuvu reguliuodami juostos eigos tikslumą. Geriausia šlifavimo juostą pasukti ranka ir tiksliai nustatyti juostos eigą. Nustatę juostos eigą, veržlę vėl priveržkite veržliarakčiu

6.1 Įjungimas / išjungimas (1 )

Norėdami prietaisą įjungti, įjungimo / išjungimo jungiklį (1) nustatykite į padėtį 1. Norėdami prietaisą išjungti, įjungimo (išjungimo) jungiklį (1) nustatykite į padėtį 0. Įjungę prietaisą palaukite, kol jis pasieks savo didžiausias apsukas. Tik tada pradėkite šlifuoti.

Ruošinį uždėkite ant ruošinio atramos (7) ir norimu kampu lėtai stumkite link šlifavimo dis- ko (5), kol susilies.

Norėdami pasiekti optimalų rezultatą, ruošinį lengvai judinkite pirmyn ir atgal. Be to, tai užtikrins tolygų disko (5) dilimą. Darykite per- traukas, leiskite prietaisui atvėsti.

6.3 Juostinis šlifavimas

Šlifuodami visada tvirtai laikykite ruošinį.

Stipriai nespauskite.

Šlifuodami ruošinį tolygiai judinkite ant šlifavimo juostos, taip išvengsite vienos pusės šlifavimo popieriaus dilimo!

Svarbu! Norėdami išvengti medinių detalių atskilimo, šlifuokite jas medžio rievių kryptimi. Dėmesio! Jei darbo metu užstrigs diskas arba šlifavimo juosta, pakelkite ruošinį ir palaukite, kol prietaisas vėl pasieks didžiausias apsukas. Anl_H_BS_240_SPK7.indb 216Anl_H_BS_240_SPK7.indb 216 13.09.2016 06:59:4913.09.2016 06:59:49LT

Pavojus! Jei pažeidžiamas šio prietaiso tinklo kabelis, kad būtų išvengta grėsmės, jį pakeisti turi gamintojas arba jo klientų aptarnavimo servisas, arba kitas kvalifi kuotas asmuo.

8. Valymas, techninė priežiūra ir

atsarginių dalių užsakymas Pavojus! Prieš pradėdami bet kokius valymo darbus iš tink- lo ištraukite kištuką.

Pasirūpinkite, kad ant apsauginių įtaisų, ventiliacinėse angose ir variklio korpusuose nebūtų dulkių bei nešvarumų. Prietaisą nuva- lykite švaria šluoste arba išpūskite suspausto oro srove, esant žemam slėgiui.

Rekomenduojame prietaisą iš karto išvalyti po kiekvieno panaudojimo.

Prietaisą valykite reguliariai drėgna šluoste su trupučiu skysto muilo. Nenaudokite jokių valiklių ar tirpiklių; jie gali pažeisti prietaiso plastikines dalis. Būkite atidūs, kad į prietaiso vidų nepatektų vandens. Vandeniui patekus į elektros prietaisą padidėja elektros smūgio rizika.

8.2 Anglies šepetėliai

Pastebėjus per didelį kibirkščiavimą, anglies šepetėlius turi patikrinti elektrikas. Pavojus! Anglies šepetėlius keisti gali tik elekt- rikas.

8.3 Techninė priežiūra

Prietaiso viduje nėra jokių dalių, kurioms būtina techninė priežiūra.

8.4 Atsarginių dalių užsakymas:

Užsakant atsargines dalis, būtina nurodyti tokius duomenis;

Prietaiso artikulo numerį

Prietaiso tapatybės numerį

Reikiamos dalies atsarginės dalies numerį. Dabartines kainas ir naujausią informaciją rasite tinklalapyje www.isc-gmbh.info

9. Utilizavimas ir antrinis

panaudojimas Prietaisas yra įpakuotas, kad gabenamas nebūtų sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama panaudoti dar kartą arba perdirbti. Prieta- isas ir jo priedai yra iš įvairių medžiagų, tokių kaip metalas ir plastikas. Sugedusių prietaisų negali- ma išmesti kartu su buitinėmis atliekomis. Sieki- ant prietaisą tinkamai utilizuoti, jį reikia atiduoti atitinkamam surinkimo punktui. Jeigu nežinote kur toks surinkimo punktas yra, pasiteiraukite komu- naliniame ūkyje.

Prietaisą ir jo priedus laikykite tamsioje, sauso- je, nešaltoje ir vaikams neprieinamoje vietoje. Geriausia laikyti 5–30 ˚C temperatūroje. Elektros prietaisą laikykite originalioje pakuotėje. Anl_H_BS_240_SPK7.indb 217Anl_H_BS_240_SPK7.indb 217 13.09.2016 06:59:4913.09.2016 06:59:49LT

Tik ES šalims Elektros prietaisų neišmeskite kartu su buitinėmis atliekomis! Remiantis ES elektros ir elektronikos atliekų direktyva 2012/19/EB ir jos perkėlimu į nacionalinę teisinę bazę, panaudotus elektros prietaisus reikia surinkti ir perdirbti nekenkiant aplinkai. Perdirbimas - grąžinimo alternatyva: Elektros prietaiso savininkas įpareigotas negrąžinti pasirinktą prietaisą, bet tinkamai jį utilizuoti. Tuo tikslu elektros ir elektronikos atliekos gali būti perduotos atliekų tvarkymu užsiimančioms įmonėms, kurios jas utilizuoja remdamiesi nacionaliniu atliekų perdirbimo pramonės ir atliekų tvarkymo įstatymu. Šis reikalavimas netaikomas elektros prietaisuose panaudotiems priedams ir pagalbinėms priemonėms, kurių sudėtyje nėra elektros dalių. Perspausdinimas ar bet koks visų gaminio dokumentų visas ar dalinis dauginimas leidžiamas tik gavus aiškų iSC GmbH leidimą. Teisę atlikti techninius pakeitimus pasiliekame sau Anl_H_BS_240_SPK7.indb 218Anl_H_BS_240_SPK7.indb 218 13.09.2016 06:59:5013.09.2016 06:59:50LT

Aptarnavimo informacija Mes palaikome santykius visose šalyse, kurios nurodytos garantiniame dokumente. Kompetentingi ap- tarnavimo partnerių kontaktai yra pateikti garantinio dokumento kontaktuose. Jie yra Jūsų paslaugoms atliekant remontą, keičiant atsargines ir nusidėvėjusias dalis arba prireikus darbinių medžiagų. Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga. Kategorija Pavyzdys Besidėvinčios detalės* Naudojamos medžiagos / dalys* Šlifavimo diskai Detalių trūkumas

• netiekiamos kartu su prietaisu! Esant defektui arba trūkumui, prašome gedimo atvejį registruoti internetu www.isc-gmbh.info. Prašome gedimą aprašyti tiksliai ir atsakyti į bet kokiu atveju pateikiamus klausimus:

Ar prietaisas veikė, ar jau iš pradžių buvo sugedęs?

Ar prieš sugendant ką nors pastebėjote (gedimo simptomas)?

Kokia, jūsų nuomone, prietaiso funkcija veikia netinkamai (pagrindinis simptomas)? Aprašykite netinkamai veikiančią funkciją. Anl_H_BS_240_SPK7.indb 219Anl_H_BS_240_SPK7.indb 219 13.09.2016 06:59:5013.09.2016 06:59:50LT

Garantinis dokumentas Gerbiami pirkėjai, mūsų produktai yra prižiūrimi pagal griežtą kokybės kontrolę. Tačiau, jei šis prietaisas funkcionuotų netinkamai, kreipkitės į mūsų serviso tarnybą garantinėje kortelėje nurodytu adresu arba į artimiausius įgaliotuosius prekybos atstovus, iš kurių įsigijote prietaisą. Garantiniai reikalavimai galioja šiais atvejais:
