NAUDOJIMO INSTRUKCIJA H-US 75 Set Herkules

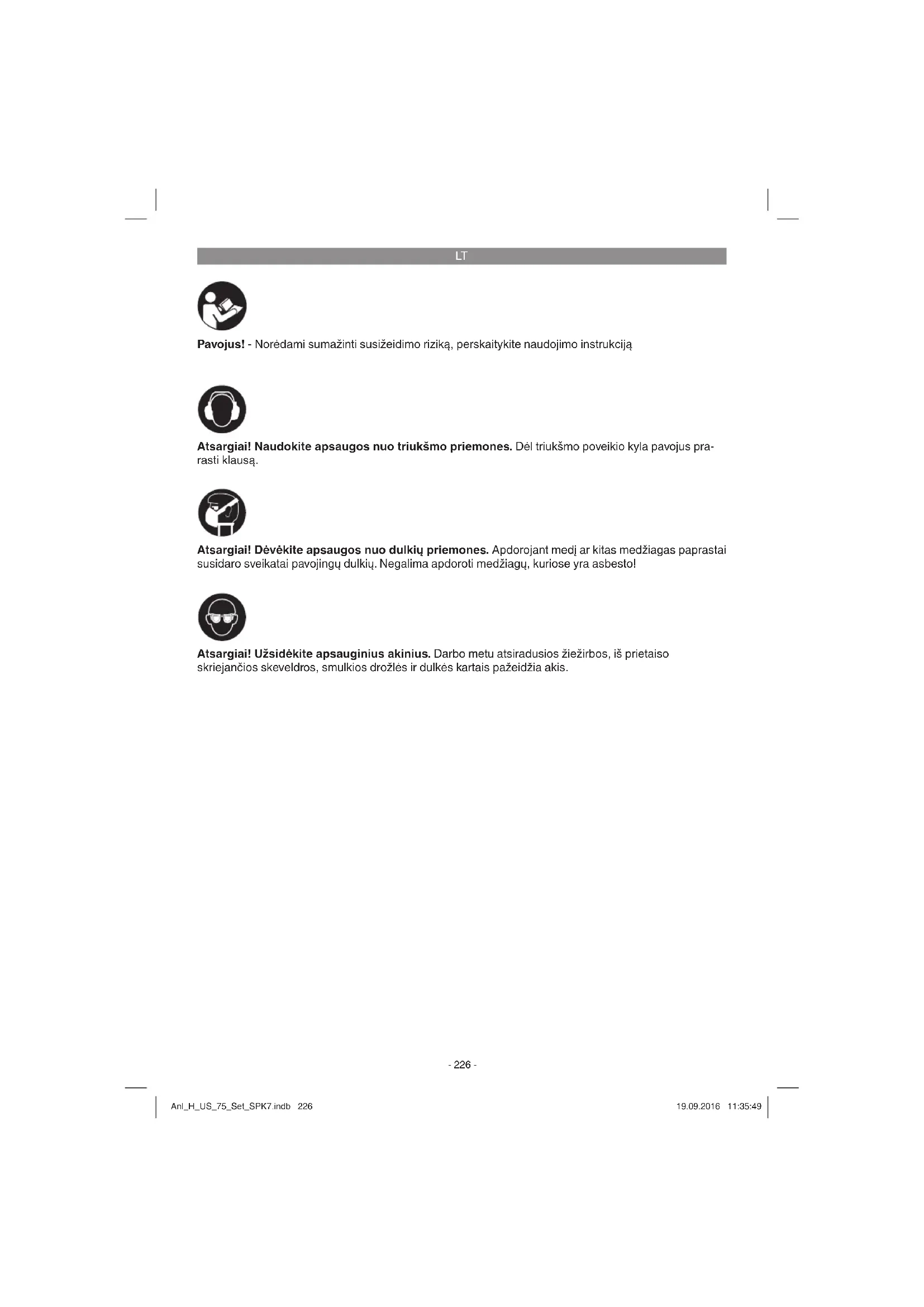

Pavojus! - Norėdami sumažinti susižeidimo riziką, perskaitykite naudojimo instrukciją

Atsargiai! Naudokite apsaugos nuo triukšmo priemones. Dėl triukšmo poveikio kyla pavojus pra- rasti klausą.

Atsargiai! Dévékite apsaugos nuo dulkių priemones. Apdorojant medį ar kitas medžiagas paprastai susidaro sveikatai pavojingų dulkių. Negalima apdoroti medžiagų, kuriose yra asbesto!

Atsargiai! Užsidėkite apsauginius akinius. Darbo metu atsiradusios žiežirbos, iš prietaiso skriejančios skeveldros, smulkios drožlės ir dulkės kartais pažeidžia akis.

LT

Pavojus!

Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudojimo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

1. Saugos nurodymai

Atitinkamus saugos nurodymus rasite pridedamo-je knygelėje.

Pavojus!

Perskaitykite visus saugos nurodymus. Nesilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti.

Visus saugos nurodymus išsaugokite ateičiai.

2. Prietaiso aprašymas ir tiekimo apimtis

2.1. Prietaiso aprašymas (1 pav.)

1. Ijungimo / Išjungimo mygtukas
2. Apsauginis stiklas
3. Apsauga nuo kibirkščių
4. Apsauginis gaubtas
5. Galandimo diskas
6. Poliravimo diskas
7. Žvaigždinis varžtas ruošinio atramai
8. Ruošinio atrama
9. Tvirtinimo angos
10. Apsaugos nuo kibirkščių derinimo varžtas
11. Sukimosi greičio reguliatorius
12. Lankstus velenas
13. Fiksavimo kaištis
14. Raktas
15. Apsauginio stiklo montavimo varžtai

2.2 Tiekimo apimtis

Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, prašome kreiptis į mūsų aptarnavimo centra arba pardavimo vietą, kurioje įsigijote prietaisą, ne vėliau nei per 5 darbo dienas po prekės įsigijimo ir pateikti galiojanti pirkimo čekį. Kartu prašome atsižvelgti į instrukcijos pabaigoje prie aptarnavimo informacijos pateiktą garantinių paslaugų

lentele.

• Atidarykitepakuotę ir atsargiai išimkite iš jos prietaisą.
• Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra).
  • Patikrinkite, ar viskas pristatyta.
• Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.
• Jei jmanoma, saugokite pakuotę iki garantinio laikotarpio pabaigos.

Pavojus!

Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastikiniais maišeliais, folijomis ir smulkiomis dalimis! Kyla prarijimo ir uždusimo pavojus!

• Dvigubas šlifuoklis
- Apsauginis stiklas su apsauga nuo kibirkščių
• Ruošinio atrama
• Lankstus velenas
• 100 dalių priedai
• Montavimo varžtai
• Originali naudojimo instrukcija
• Saugumo nuorodos

3. Naudojimas pagal paskirti

Dvigubas šlifuoklis yra kombinuotas prietaisas, skirtas šlifuoti ir poliruoti metalą, plastiką ir kitas medžiagas, naudojant atitinkamus šlifavimo diskus.

Lankstus velenas yra skirtas medienai, metalui ir plastikui modelių gamyboje, dirbtuvėse ir namų ūkyje šlifuoti, apipjaustyti, poliruoti, graviruoti, pjaustyti, frezuoti, valyti. įrankį ir priedus naudoki- te tik pagal aprašytą naudojimo paskirtį.

Prietaisą naudokite tik pagal paskirti! Net ir laikan- tis naudojimo reikalavimų, nejmanoma visiškai atmesti tam tikrų pavojaus veiksnių galimybės. Su įrenginio konstrukcija susiję šie galimi pavojai:

• Galandimo disko prisilietimas prie neapsaugotos zonos.
• Sugadinto galandimo disko detalių išsviedimas.
  • Ruošinių ir jų dalių išmetimas.
• Klausos pakitimai, nenaudojant reikiamų klausos apsaugos priemonių.

LT

4. Techniniai duomenys

Tinklo jtampa ....230 V \~ 50 Hz

Energijos sunaudojimas 120 W

Tuščiosios veikos sukimosi greitis n _0 : 0-9900 min ^-1

Šlifavimo disko ø: 75 mm

Poliravimo disko ø: 75 mm

Disko storis: 20 mm

Grężimo disko ø: 10 mm

Didž. greitis: 40 m/s

Apsaugos klasė ....II / ☐

Svoris: 2,2 kg

Pavojus!

Triukšmas ir vibracija

Triukšmo ir vibracijos vertės nurodytos pagal EN 61029 standarta.

Garso slègio lygis L _pA 75,8 dB(A)

Nesandarumas K_pA .....3 dB

Garso galios lygis L _WA 88,8 dB(A)

Nesandarumas K_WA .....3 dB

Nešiokite apsaugą nuo triukšmo.

Dėl triukšmo poveikio galite prarasti klausą.

Bendros svyravimo vertės nurodytos pagal EN 61029-.

Vibracijos emisijos dydis a _b ≤ 2,5 m/s ^2

Nestabilumas K = 1,5 m/s²

Įspėjimas!

Svyravimo vertės gali keistis pagal elektros įrankio eksploatavimo vietą ir išimtinais atvejais gali viršyti nurodytas vertes.

Visiškai sumažinkite triukšmo susidarymą ir vibraciją!

• Naudokite tik nepriekaištingos büklės prietaisus.
• Reguliariai techniškai prižiūrėkite ir valykite prietaisą.
  • Savo darbo pobūdj pritaikykite prie prietaiso.
  • Neperkraukiteprietaiso.
  • Jei reikia, leiskite prietaisui atvėsti.
• Išjunkiteprietaisą, kai jis nebenaudojamas.

5. Paruošimas darbui

Prieš prijungdami įsitikinkite, kad duomenys ant prietaiso duomenų lentelės sutampa su tinklo duomenimis.

Įspėjimas!

Prieš nustatydami prietaisą, visada ištraukite kištuką.

Prieš vykdydami techninės priežiūros ir montavimo darbus, ištraukite iš tinklo kištuką.

• Staklės turi stovėti stabiliai, t. y. priveržtos prie darbastalio arba pan.
• Prieš pradedant naudoti, reikia tinkamai su- montuoti visus gaubtus ir saugos įtaisus.
  • Slifavimo diskas turi laisvai suktis.
• Prieš jjungdami jrenginj, jsitikinkite, kad duomenys prietaiso specifikacijų lentelėje sutampa su tinklo duomenimis.

5.1 Apsaugos nuo kibirkščių / apsauginio stiklo montavimas (3 / 4 pav.)

Reguliavimo varžtu (10) apsaugas nuo kibirkščių (3) pritvirtinkite prie dvigubo šlifuoklio (3 pav.) pritvirtinkite.

Montavimo varžtu (11) prie apsaugos nuo kibirkščių (3) (pav. 4) pritvirtinkite ir apsauginį stiklą (2).

5.2 Apsaugos nuo kibirkščių nustatymas (5 pav.)

• Reguliavimo varžtu (10) apsaugą nuo kibirkščių (3) nustatykite taip, kad atstumas tarp sauso šlifavimo disko (5) ir apsaugos nuo kibirkščių (3) būtų kuo mažesnis ir jokiu būdu ne didesnis už 2 mm.
• Apsaugą nuo kibirkščių (3) periodiškai nustatinėkite taip, kad sauso šlifavimo diskas diltų tolygiai.

5.3 Ruošinio atramos montavimas (6 pav.)

Žvaigždiniais varžtais (7) ant dvigubo šlifuoklio prisukite ruošinio atramas (8).

5.4 Ruošinio atramų nustatymas (7 pav.)

• Žvaigždiniais varžtais (7) ruošinio atramas (8) nustatykite taip, kad atstumas tarp sauso šlifavimo disko (5) ir ruošinio atramos (8 būtu kuo mažesnis ir jokiu būdu ne didesnis už 2 mm.

- Ruošinio atramas (8) periodiškai nustatinėkite taip, kad sauso šlifavimo diskas (5) diltų to- lygiai.

LT

5.5 Šlifavimo diskų keitimas (8 / 9 pav.)

Atsukite tris šoninės apsauginio gaubto dalies (4) varžtus (A) ir ją nuimkite. Atlaisvinkite veržlę (D) (Atsargiai! kairiuoju sriegiu priveržtas kairysis šlifavimo diskas ir dešiniuoju sriegiu priveržtas dešinysis šlifavimo diskas) prilaiko kitoje šlifavimo diskų laikiklių pusėje esančią veržlę. Nuimkite jungę (C). Dabar galite pakeisti diską (5). Montuodami naudokite medžiagos skudurėlj. Ant veleno uždėkite jungę (C) ir tvirtai prisukite veržlę (D). Norėdami priveržti veržlę (D), šlifavimo diską (5) tvirtai laikykite skudurėliu ir veržkite veržlę (D). Tada vėl sumontuokite apsauginį gaubtą (4), prisukdami jį trim varžtais (A).

5.6 Lanksčiojo veleno montavimas (10 pav.)

• Lanksčiojo veleno (12) vidinę aši (a) jkiškite i prietaiso kreipiantjjj veleną.
• Lanksčiojo veleno fiksavimo veržlę rankomis prisukite ant prietaiso sriegiu (kairieji sriegiai).

Dèmesio!

Jeigu dirbate su lanksčiuoju velenu (12), apsauginj stklą (2) būtina visiškai uždėti ant ruošinio atramos (8), kad išvengtumėte nekontroliuojamo kontakto su disku.

5.7 Ivairiu jrankiu jstatymas i lankstujj veleną (11 pav.)

1. Pristatytą fiksavimo kaištį (13) įspauskite į lanksčiojo veleno (12) angą ir pristatytu varžtų raktu (14) tol spauskite spaudiklio patronu (b), kol užsifiksuos fiksavimo kaištis (13).
2. Pristatytu varžtu raktu (14) atsukite spaudiklio patrono veržle (b).
3. Norimą įrankį iki pat galo įstatykite į suspau-dimo įvorę ir priveržkite spaudiklio patrono veržlę (b).

6. Valdymas

6.1 |jungimo / išjungimo jungiklis (1)

Norėdami prietaisą jjungti, jjungimo (išjungimo) jungiklį (1) nustatykite ant „l“. Norėdami išjungti, jjungimo (išjungimo) jungiklį (1) nustatykite ant „0“.

Dèmesio!

Jeigu nedirbate su lanksčiuoju velenu (12), jis negali būti sumontuotas prietaise, nes gali nekontroliuojamai judėti.

Po jjungimo palaukite, kol prietaisas pasieks savo didžiausią greitį. Tik tuomet pradėkite šlifuoti.

6.2. Apsukų reguliatorius (1 pav.)

Reguliatoriumi (11) galite nustatyti norimas apsukas.

6.2.1 Lanksčiojo veleno apsukos

Teisingos apsukos priklauso nuo naudojamo įrankio ir nuo apdirbamos medžiagos.

6.3. Pastabos dėl apsukų nustatymo

• didelė freza / šlifavimo kaiščiai: didelės ap- sukos
maža freza / šlifavimo kaiščiai: didelės apsu- kos

6.4. Darbo nurodymai

• Saikingai spauskite į apdirbamą ruošinį, kad jis būtų apdorotas tolygiomis apsukos.
• Stipriai spaudžiant darbo procesas nepagreitės, tačiau bus sustabdytas ar išjungtas pavaros blokas, tokiu būdu yra ap-kraunamas variklis.
• Savo pačių saugumui smulkius ruošinius užfiksuokite sraigtiniais gnybtais arba spaustuvu.
• Smulkūs darbai / graviravimas: Lanksčiojo veleno (12) rankeną laikykite kaip rašiklj.
  • Stambüs darbai: Lanksčiojo veleno (12) rankeną laikykite kaip kūjo kotą.

6.5 Šlifavimas

• Ruošinį padėkite ant ruošinio atramos (8) ir lėtai norimu kampu stumkite prie šlifavimo disko (5), kol jį paliesite.
• Lengvai judinkite ruošinj pirmyn ir atgal, kad pasiektumėte optimalaus šlifavimo rezultato. Tokiu būdu šlifavimo diskas (5) tolygiai nusidėvi. Leiskite ruošiniui atvėsti.

Atsargiai!

Jeigu dirbant diskas užsiblokuos, nuimkite ruošinj ir palaukite, kol prietaisas pasieks didžiausias apsukas.

6.6 Poliravimas (1 pav.)

• Poliravimo disko (6) šlifuojamą paviršių nuvalykite plonu sluoksniu poliravimo pastos (18 pav. / 3 poz.).
• Ruošinį pastumkite poliravimo kryptimi ir švytuokliniais judesiais judinkite kairėn ir dešinėn.
• Poliravimo darbus visada atlikite poliravimo disko (6) sukimosi kryptimi.

LT

Dèmesio!

Poliravimas prieš poliravimo disko (6) sukimosi kryptį gal pažeisti poliravimo diską ir sužeisti.

7. Priedai

7.1. Priedai (12 pav.)

1 Šlifavimo diskas
2 Šlifavimo juosta (maža)
3 Šlifavimo juosta (didelė)
4 Pjovimo diskas

7.2. Priedai (13 pav.)

1 Freza (rutulys)
2 Freza (smaigalys)
3 Freza (cilindras)
4–5 šlifavimo antgaliai

7.3. Priedai (14 pav.)

1–5 šlifavimo antgaliai (labai smulkūs)

7.4. Priedai (15 pav.)

1–3 šlifavimo antgaliai (smulkūs)
4–5 šlifavimo antgaliai (stambūs)

7.5. Priedai (16 pav.)

1–4 šepetėliai
5–7 žalvario, vieliniai šepetėliai

7.6. Priedai (17 pav.)

1 Pjovimo diskas (mažas)
2 Šlifavimo velenas šlifavimo juostoms (mažas)
3 Priveržiamas laikiklis pjovimo ir šlifavimo diskams
4 Šlifavimo velenas šlifavimo juostoms (didelis)
5 Laikiklis fetriniams diskams

7.7. Priedai (18 pav.)

1 Fetrinis poliravimo diskas (mažas)
2 Fetrinis poliravimo diskas (didelis)
3 Poliravimo pasta
4 Šlifavimo akmuo

7.8. Priedai (19 pav.)

1 Suspaudimo įvorė, 2,0–3,2 mm

8. Tinklo kabelio pakeitimas

Pavojus!

Jei pažeidžiamas šio prietaiso tinklo kabelis, kad būtų išvengta grėsmės, jį pakeisti turi gamintojas arba jo klientų aptarnavimo servisas, arba kitas kvalifi kuotas asmuo.

9. Valymas, techninė priežiūra ir atsarginių dalių užsakymas

Pavojus!

Prieš pradėdami bet kokius valymo darbus iš tinklo ištraukite kištuką.

9.1 Valymas

• Pasirūpinkite, kad ant apsauginių įtaisų, ventiliacinėse angose ir variklio korpusuose nebūtų dulkių bei nešvarumų. Prietaisą nuvalykite švaria šluoste arba išpūskite suspausto oro srove, esant žemam slėgiui.
• Rekomenduojameprietaisą iš karto išvalyti po kiekvieno panaudojimo.
• Prietaisą valykite reguliariai drėgna šluoste su trupučiu skysto muilo. Nenaudokite jokių valiklių ar tirpiklių; jie gali pažeisti prietaiso plastikines dalis. Būkite atidūs, kad i prietaiso vidų nepatektų vandens. Vandeniiui patekus i elektros prietaisą padidėja elektros smūgio rizika.

9.2 Techninė priežiūra

Prietaiso viduje nėra jokių dalių, kurioms būtina techninė priežiūra.

9.3 Atsarginių dalių užsakymas:

Užsakant atsargines dalis, būtina nurodyti tokius duomenis;

• Prietaisotipą
• Prietaiso artikulo numerj
• Prietaisotapatybės numerį
• Reikiamos dalies atsarginės dalies numerį. Dabartines kainas ir naujausią informaciją rasite tinklalapyje www.isc-gmbh.info

LT

10. Utilizavimas ir antrinis panaudojimas

Prietaisas yra jpakuotas, kad gabenamas nebūtų sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama panaudoti dar kartą arba perdirbti. Prietaisas ir jo priedai yra iš įvairių medžiagų, tokių kaip metalas ir plastikas. Sugedusių prietaisų negalima išmesti kartu su buitinėmis atliekomis. Siekiant prietaisą tinkamai utilizuoti, jį reikia atiduoti atitinkamam surinkimo punktui. Jeigu nežinote kur toks surinkimo punktas yra, pasiteiraukite komunaliniame ūkyje.

11. Laikymas

Prietaisą ir jo priedus laikykite tamsioje, sausoje, nešaltoje ir vaikams neprieinamoje vietoje. Geriausia laikyti 5–30 °C temperatūroje. Elektros prietaisą laikykite originalioje pakuotėje.

LT

Tik ES šalims

Elektros prietaisų neišmeskite kartu su buitinėmis atliekomis!

Remiantis ES elektros ir elektronikos atlieku direktyva 2012/19/EB ir jos perkélimu i nacionalinę teisinę bazę, panaudotus elektros prietaisus reikia surinkti ir perdirbti nekenkiant aplinkai.

Perdirbimas - gražinimo alternatyva:

Elektros prietaiso savininkas įpareigotas negražinti pasirinkta prietaisą, bet tinkamai jį utilizuoti. Tuo tikslu elektros ir elektronikos atliekos gali būti perduotos atliekų tvarkymu użsiimančioms jmonėms, kurios jas utilizuoja remdamiesi nacionaliniu atliekų perdirbimo pramonės ir atliekų tvarkymo jstatymu. Šis reikalavimas netaikomas elektros prietaisuose panaudotiems priedams ir pagalbinėms priemonėms, kurių sudėtyje nėra elektros dalių.

Perspausdinimas ar bet koks visų gaminio dokumentų visas ar dalinis dauginimas leidžiamas tik gavus aiškų iSC GmbH leidimą.

Teisę atlikti techninius pakeitimus pasiliekame sau

LT
