NOTENDAHANDBÓK H-US 75 Set Herkules

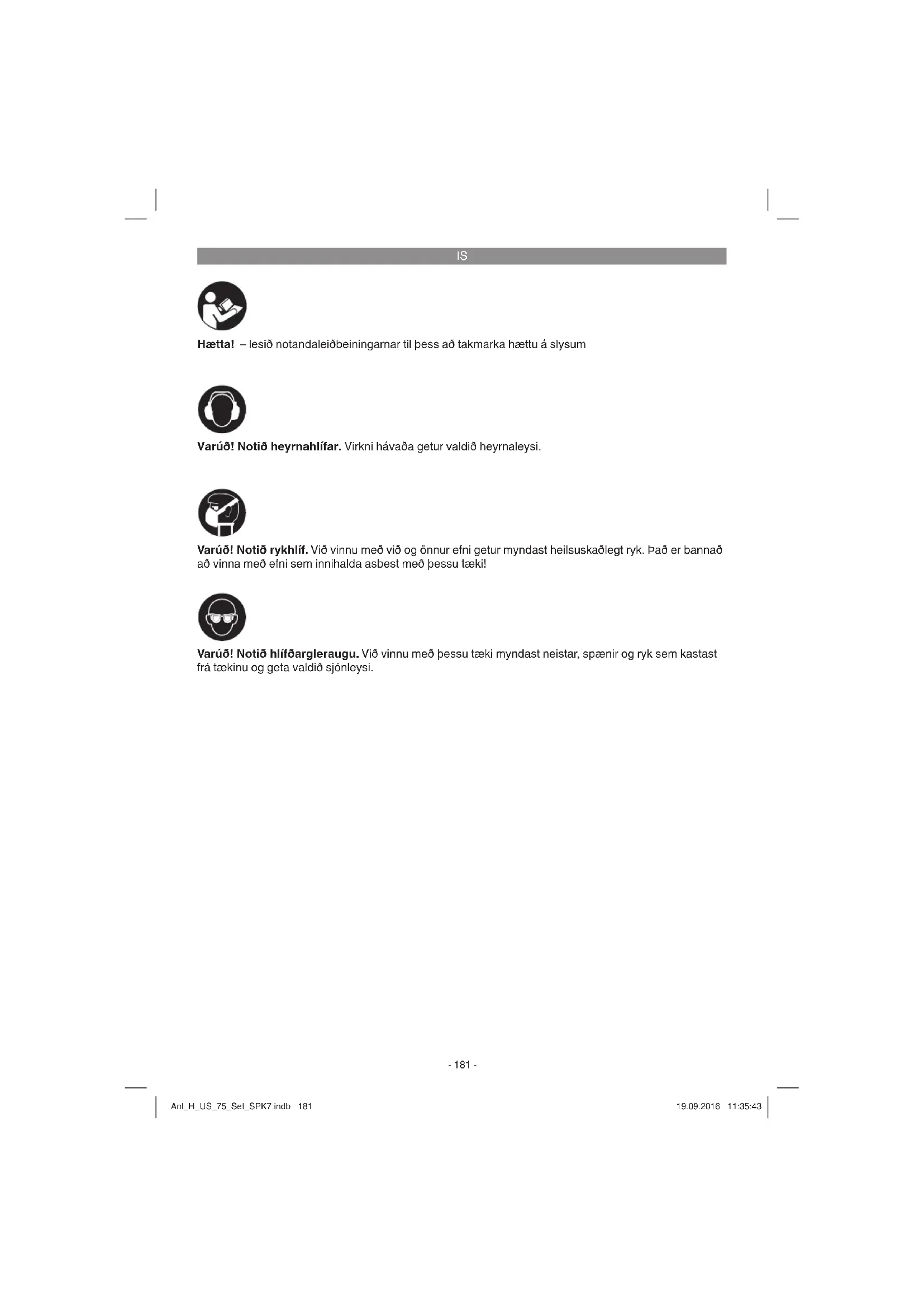

Hætta! – lesið notandaleiðbeiningarnar til þess að takmarka hættu á slysum Varúð! Notið heyrnahlífar. Virkni hávaða getur valdið heyrnaleysi. Varúð! Notið hlífðargleraugu. Við vinnu með þessu tæki myndast neistar, spænir og ryk sem kastast frá tækinu og geta valdið sjónleysi. Varúð! Notið rykhlíf. Við vinnu með við og önnur efni getur myndast heilsuskaðlegt ryk. Það er bannað að vinna með efni sem innihalda asbest með þessu tæki! Anl_H_US_75_Set_SPK7.indb 181Anl_H_US_75_Set_SPK7.indb 181 19.09.2016 11:35:4319.09.2016 11:35:43IS

Hætta! Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryg- gisleiðbeiningarnar vandlega. Geymið allar leið- beiningar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeiningarnar / öryggisleiðbeiningarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeiningar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali! Hætta! Lesið öryggisleiðbeiningar og aðrar leiðbei- ningar sem fylgja þessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbei- ningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbei- ningarnar og notandaleiðbeiningarnar vel til notkunar í framtíðinni.

2. Tækislýsing og innihald

2.1 Tækislýsing (mynd 1)

11. Stilling snúningshraða

15. Festiskrúfur fyrir hlífðargler

Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið- beiningunum. Ef að hluti vantar, hafi ð þá tafar- laust, eða innan 5 vinnudaga eftir kaup á tæki, samband við þjónustuboð okkar eða þá verslun sem tækið var keypt í og hafi ð með innkaupanótu- na. Vinsamlegast athugið töfl u aftast í leiðbeinin- gunum varðandi hluti sem eru ábyrgðir.

Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.

Athugið hvort að allir hlutir fylgi með tækinu.

Yfirfarið tækið og aukahluti þess og athugið hvort að flutningaskemmdir séu að finna.

Geymið umbúðirnar ef hægt er þar til að ábyr- gðartímabil hefur runnið út. Hætta! Tækið og umbúðir þess eru ekki barnaleik- föng! Börn mega ekki leika sér með plastpo- ka, fi lmur og smáhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

Hlífðargler fyrir neistahlíf

Smergelið er fjölnota tæki til að slípa og fægja málma, gerviefni og annarskonar efni með notkun þar til gerðs slípiskífu. Sveigjanlegi öxullinn er ætlaður til þess að slípa, gráðuhreinsa, grafa, fægja, skera, fræsa, hrein- sa við, málm og gerviefni í módelsmíði, á ver- kstæðum og í heimilishaldi. Notið verkærið og au- kahluti þess einungis í þau verk sem hér lýst eru. Þetta tæki má einungis nota í þau verk sem það er framleitt fyrir! Þrátt fyrir rétta notkun er ekki hægt að útiloka fullkomlega allar hættur. Vegna uppbyggingar þessa tækis er enn hætta á að eftir- talin atriði geti átt sér stað:

Að ef slípisteininum er snertur á því svæði sem honum er ekki hlíft.

Að hlutir úr slípisteininum kastist frá honum ef hann er skemmdur.

Heyrnarskaði ef heyrnahlífar eru ekki notaðar. Þetta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir Anl_H_US_75_Set_SPK7.indb 182Anl_H_US_75_Set_SPK7.indb 182 19.09.2016 11:35:4319.09.2016 11:35:43IS

tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð á tækinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slíka notkun.

Uppgefi n sveifl ugildi þessa tækis eru stöðluð gildi sem mæld eru við staðlaðar aðstæður. Þessi gildi geta breyst við mismunandi tæki og notkun þeirra, þessi gildi geta þó í sumum tilvikum orðið hærri en þau gildi sem gefi n eru upp af framleiðanda tækisins. Uppgefi n sveifl ugildi er hægt að nota til viðmiðu- nar við önnur lík tæki. Uppgefi ð sveifl ugildi getur auk þess verið notað til þess að áætla álag notanda þess. Takmarkið hávaðamyndun og titring eins og hægt er!

Notið einungis tæki sem eru í fullkomnu ásig- komulagi.

Hirðið um tækið og hreinsið það reglulega.

Lagið vinnu að tækinu.

Ofgerið ekki tækinu.

Látið yfirfara tækið ef þörf er á.

Slökkvið á tækinu á meðan að það er ekki í notkun.

Notið hlífðarvettlinga Varúð! Aðrar áhættur Þó svo að rafmagnsverkfærið sé notað full- komlega eftir notandaleiðbeiningum fram- leiðanda þess, eru enn áhættuatriði til staðar. Eftirtaldar hættur geta myndast vegna upp- byggingu tækis og notkun þess:

1. Lungnaskaði, ef ekki er notast við viðgeigandi

2. Heyrnarskaða ef ekki eru notaðar viðeigandi

3. Heilsuskaðar, sem myndast geta vegna tit-

rings á höndum og handleggjum, ef að tækið er notað samfl eytt til langs tíma eða ef að tækið er ekki notað samkvæmt leiðbeiningum þess eða ef ekki er rétt hirt um það.

Gangið úr skugga um að rafrásin sem notuð er passi við þær upplýsingar sem gefnar eru upp á upplýsingarskilti tækisins. Viðvörun! Takið tækið úr sambandi við straum áður en að það er stillt. Takið tækið ávallt úr sambandið við straum áður en að hirt er um það eða unnið í því.

Stilla verður tækinu stöðugu upp. það er að segja á verkstæðisborði eða það verður að festa tryggilega við undirgrind eða þessháttar.

Áður en að notkun tækisins er hafin verður að ganga úr skugga um að allar hlífar og allur öryggisútbúnaður þess sé til staðar og rétt Anl_H_US_75_Set_SPK7.indb 183Anl_H_US_75_Set_SPK7.indb 183 19.09.2016 11:35:4319.09.2016 11:35:43IS

Slípisteinarnir verða að geta snúist hin- dranalaust.

Gangið úr skugga um að rafrásin sem notuð er passi við þær upplýsingar sem gefnar eru upp á upplýsingarskilti tækisins.

5.1 Samsetning neistahlífar / hlífðarglers

(myndir 3 / 4) Setjið neistahlífi na (3) með hjálp stilliskrúfunnar (10) á smergelið (mynd 3). Festið hlífðarglerið (2) með hjálp festiskrúfunnar (11) við neistahlífi na (3) (mynd 4).

Stillið neistahlífina (3) með hjálp stilliskrúfun- nar (10) þannig að millibilið á milli slípistein- sins (5) og neistahlífarinnar (3) sé eins lítið og hægt er og alls ekki meira ein 2 mm.

Stillið þannig neistahlífina (3) reglulega þan- nig að stillingin sé löguð að sliti slípisteinsins.

5.3 Verkstykkjaplatan ásett (mynd 6)

Skrúfi ð verkstykkjaplötuna (8) með festiskrú- funni (7) við smergelið.

Stillið verkstykkjaplötuna (8) með hjálp fes- tiskrúfunnar (7) þannig að millibilið á milli slípisteins (5) og verkstykkjaplötunnar (8) sé eins lítið og mögulegt er og alls ekki meira en 2 mm.

Stillið verkstykkjaplötuna (8) reglulega þannig að stillingin sé löguð að sliti slípisteinsins (5).

5.5 Skipt um slípistein (myndir 8-9)

Fjarlægið skrúfurnar þrjár (A) úr hlífðarhlið (4) tækisins og tækið hana af tækinu. Losið róna (D) (Varúð! Vinstri slípisteinninn er með öfugum gengjum, hægri slípisteinninn er með venjulegum gengjum), með því að halda róni á slípisteininum á hinum enda tækisins fastri. Takið að lokum fes- tinguna (C) af. Nú er hægt að skipta um slípistei- ninn (5). Notið klút til að setja slípisteininn í tækið. Setjið festiskífuna (C) á tækisöxulinn og herðið róna (D) þéttingsfast með fi ngrunum. Til þess að herða róna (D), haldið þá slípiteininum (5) með klúti föstum og herðið róna (D). Að lokum verður að festa slípisteinshlífi na (4) aftur á tækið með skrúfunum þremur (A).

Stingið innri öxli (a) sveigjanlega öxulsins (12) inn í drifop tækisins.

Skrúfið festingarró sveigjanlega öxulsins fasta við skrúfganginn á tækinu með hendinni (öfu- gur skrúfgangur). Varúð! Þegar unnið er með sveigjanlega öxlinum (12), verður hlífðarglerið (2) að liggja alveg að verk- stykkjaplötunni (8) til þess að koma í veg fyrir að slípisteinninn sé snertur óviljandi.

1. Þrýstið meðfylgjandi læsingarlykli (13) inn

í opið á sveigjanlega öxlinum (12) og snúið patrónunni (b) með meðfylgjandi föstum lykli (14) þar til að læsingarlykillinn (13) smellur í læsta stöðu.

2. Losið nú patrónuna (b) með meðfylgjandi fös-

3. Rennið þeim aukahluti sem óskað er inn í pat-

rónuna og herðið patrónuróna (b).

Setjið höfuðrofann (1) í stöðu I til þess að gang- setja tækið. Til þess að slökkva á tækinu er höfuðrofi nn (1) settur í stöðu 0. Varúð! Þegar ekki er unnið með sveigjanlega öxlinum (12) má hann ekki ver festur við tækið þar sem hann getur kastast óstjórnað til og frá. Bíðið eftir að búið er að gangsetja tækið þar til að það hefur náð hámarks snúningshraða. Byrjið þá fyrst að slípa. 6.2. Stilling snúningshraða (mynd 1) Hægt er að stilla snúningshraðann með snú- ningshraðarofanum (11).

6.2.1 Snúningshraði sveigjanlega öxulsins

Réttur snúningshraði er háður þeim íhlutar sem notaður er og því efni sem unnið er með. Anl_H_US_75_Set_SPK7.indb 184Anl_H_US_75_Set_SPK7.indb 184 19.09.2016 11:35:4319.09.2016 11:35:43IS

6.3. Upplýsingar varðandi snúningshraða

litlir fræsarar/slípiskífur: hár snúningshraði

Notið aðeins léttann þrýsting verkstykkið, þannig að hægt sé að vinna með stöðugum snúningshraða.

Mikill þrýstingur eikur vinnuhraða ekki heldur hemlar hann tækið og þar af leiðandi vinnuna eða stöðvar mótor tækið og ofgerir mótornum.

Lítil verkstykki verður að tryggja með þvingum eða skrúfstykki til þess að tryggja eigið öryggi.

Fín vinna/grafið í: Haldið á haldfangi sveigjan- legs öxulsins (12) eins og á penna.

Gróf vinna: Haldið á haldfangi sveigjanlega öxulsins (12) eins og haldið er á hamarskafti.

Leggið verkstykkið á verkstykkjaplötuna (8) og rennið því varlega í óskuðum halla að slípi- steininum (5) þar til að það snertir hann.

Hreyfið verkstykkið létt til beggja hliða til þess að kalla fram góða slípun. Auk þess verður við það slípisteinninn (5) jafnt uppnotaður. Látið verkstykkið kólna inn á milli. Varúð! Ef slípidiskurinn á til að festast við vinnu, takið þá verstykkið úr tækinu og bíðið þar til tækið hefur náð fullum snúningshraða á ný.

Berið á þunnt lag af fægikremi (mynd 18 / staða 3) á fægisteininn (6).

Þrýstið verkstykkinu að fægisteininum og hreyfið það í pendúlhreyfingu til vinstri og hægri.

Fægingu á alltaf að framkvæma í snúningsátt fægisteinsins (6). Varúð! Fæging á móti snúningsátt fægisteinsins (6) getur leitt til skemmda á fægisteininum og einnig leitt til meiðsla.

Hætta! Ef að rafmagnsleiðsla þessa tækis er skemmd, verður að láta framleiðanda, viðurkenndan þjó- nustuaðila eða annan fagaðila skipta um hana til þess að koma í veg fyrir tjón. Anl_H_US_75_Set_SPK7.indb 185Anl_H_US_75_Set_SPK7.indb 185 19.09.2016 11:35:4319.09.2016 11:35:43IS

9. Hreinsun, umhirða og pöntun

varahluta Hætta! Takið tækið úr sambandi við straum áður en að það er þrifi ð.

Haldið hlífum, loftrifum og mótorhúsi tækisins eins lausu við ryk og óhreinindi og hægt er. Þurrkið af tækinu með hreinum klút eða blásið af því með háþrýstilofti.

Við mælum með því að tækið sé hreinsað eftir hverja notkun.

Hreinsið tækið reglulega með rökum klút og örlítilli sápu. Notið ekki hreinsilegi eða ætandi efni; þessi efni geta skemmt plastefni tæki- sins. Gangið úr skugga um að það komist ekki vatn inn í tækið. Ef vatn kemst inn í rafmagns- verkfæri, eykst hætta á raflosti.

Inni í tækinu eru engir aðrir hlutir sem hirða þarf um.

9.3 Pöntun varahluta:

Þegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Varahlutanúmer þess varahlutar sem panta á Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

10. Förgun og endurnotkun

Þetta tæki er afhent í umbúðum sem hlífa tækinu fyrir skemmdum við fl utninga. Þessar pakkningar endurnýtanlegar eða hægt er að endurvinna þær. Þetta tæki og aukahlutir þess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum. Skemmd tæki eiga ekki heima í venjulegu heimi- lissorpi. Til þess að tryggja rétta förgun á þessu tæki ætti að skila því til þar til gerðra sorpmóttö- kustöðvar. Ef að þér er ekki kunnugt um þesshát- tar sorpmóttökustöðvar ættir þú að leita til bæjars- krifstofur varðandi upplýsingar.

Geymið tækið og aukahluti þess á dimmum, þur- rum og frostlausum stað þar sem að börn ná ekki til. Kjörhitastig geymslu er á milli 5 og 30 ˚C. Gey- mið rafmagnsverkfæri í upprunalegum umbúðum. Anl_H_US_75_Set_SPK7.indb 186Anl_H_US_75_Set_SPK7.indb 186 19.09.2016 11:35:4319.09.2016 11:35:43IS

Sérstök skilyrði fyrir lönd Evrópubandalagsins: Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu. Samkvæmt reglugerð fyrir Evrópu 2012/19/EU um gömul rafmangstæki og samkvæmt breytingum í lagasetningu hverrar þjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim í sérstaka endurvinnslu í flágu umhverfi sverndar. Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endur- vinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta. Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfi leg nema grerinilegt samflykki frá iSC GmbH komi til. Það er áskilið að tæknilegar breytingar séu leyfi legar Anl_H_US_75_Set_SPK7.indb 187Anl_H_US_75_Set_SPK7.indb 187 19.09.2016 11:35:4419.09.2016 11:35:44IS

Þjónustuupplýsingar Við höfum faglega þjónustuaðila í öllum þeim löndum sem að ábyrgðarskýrteini ef gefi ð út á og er hei- milisfang þeirra gefi ð upp í ábyrgðarskírteininu. Þessir þjónustuaðilar eru til staða fyrir þig varðandi við- gerðir, pantanir varahluta og íhluta. Athuga verður að sumir eftirtaldir hlutir tækisins eru hlutir sem notast upp við notkun eða á annan nát- túrulegan hátt og/eða eftirfarandi hlutir er eru nauðsynlegir vegna notkunar eða slits. Grein Dæmi Slithlutir* Notkunarefni/hlutir sem notast upp* Slípiskífur, fægiskífur, slípiaukahlutir Hlutir sem vantar

• verða ekki endilega að fylgja! Vegna galla eða bilana biðjum við þig um að hafa samband við skrá það á netinu undir www.isc-gmbh. info. Vinsamlegast athugið að lýsa biluninni nákvæmlega og svarið endilega eftirfarandi spurningum:

Virkaði tækið fyrst eða var það bilað strax frá upphafi?

Varð þér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?

Hvaða bilun lýsir sér í tækinu samkvæmt þinni skoðun (aðalbilun)? Lýsið biluninni. Anl_H_US_75_Set_SPK7.indb 188Anl_H_US_75_Set_SPK7.indb 188 19.09.2016 11:35:4419.09.2016 11:35:44IS
