NOTENDAHANDBÓK H-DS 200 Herkules

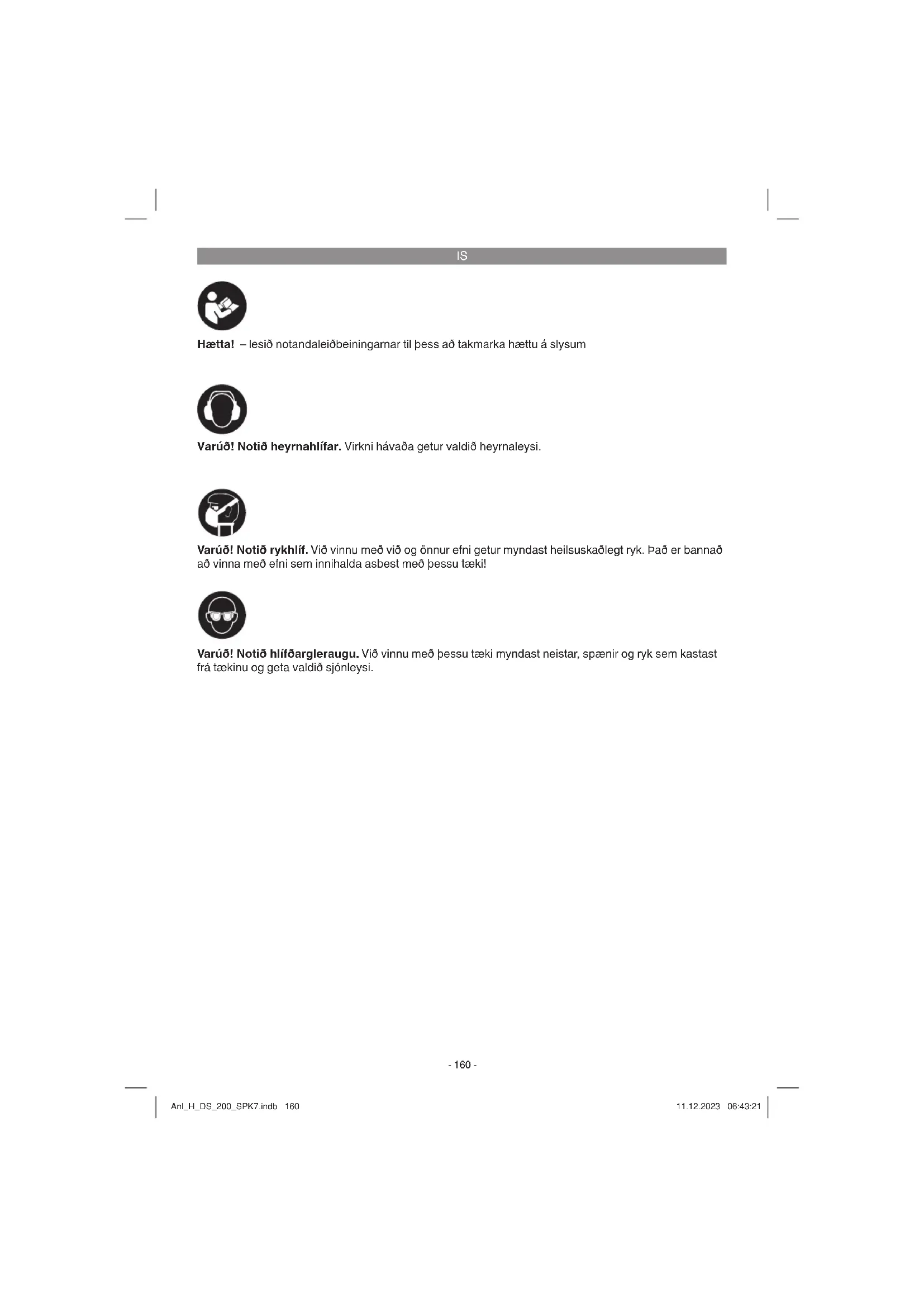

Hætta! – lesið notandaleiðbeiningarnar til þess að takmarka hættu á slysum Varúð! Notið heyrnahlífar. Virkni hávaða getur valdið heyrnaleysi. Varúð! Notið hlífðargleraugu. Við vinnu með þessu tæki myndast neistar, spænir og ryk sem kastast frá tækinu og geta valdið sjónleysi. Varúð! Notið rykhlíf. Við vinnu með við og önnur efni getur myndast heilsuskaðlegt ryk. Það er bannað að vinna með efni sem innihalda asbest með þessu tæki! Anl_H_DS_200_SPK7.indb 160Anl_H_DS_200_SPK7.indb 160 11.12.2023 06:43:2111.12.2023 06:43:21IS

Hætta! Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryg- gisleiðbeiningarnar vandlega. Geymið allar leið- beiningar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeiningarnar / öryggisleiðbeiningarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeiningar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali! Hætta! Lesið öryggisleiðbeiningar og aðrar leiðbei- ningar sem fylgja þessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbei- ningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbei- ningarnar og notandaleiðbeiningarnar vel til notkunar í framtíðinni.

Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið- beiningunum. Ef að hluti vantar, hafi ð þá tafar- laust, eða innan 5 vinnudaga eftir kaup á tæki, samband við þjónustuboð okkar eða þá verslun sem tækið var keypt í og hafi ð með innkaupanótu- na. Vinsamlegast athugið töfl u aftast í leiðbeinin- gunum varðandi hluti sem eru ábyrgðir.

Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.

Athugið hvort að allir hlutir fylgi með tækinu.

Yfirfarið tækið og aukahluti þess og athugið hvort að flutningaskemmdir séu að finna.

Geymið umbúðirnar ef hægt er þar til að ábyr- gðartímabil hefur runnið út. Hætta! Tækið og umbúðir þess eru ekki barnaleik- föng! Börn mega ekki leika sér með plastpo- ka, fi lmur og smáhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

Hlífðargler fyrir neistahlíf

Smergelið er fjölnota tæki fyrir gróf- og fínslípun málma, gerviefni og önnur efni með þar til gerðum slípisteinum. Þetta tæki má einungis nota í þau verk sem það er framleitt fyrir! Þrátt fyrir rétta notkun er ekki hægt að útiloka fullkomlega allar hættur. Vegna uppbyggingarlags þessa tækis getur ávallt verið hætta á eftirtöldum atriðum:

Að ef slípisteininum er snertur á því svæði sem honum er ekki hlíft.

Að hlutir úr slípisteininum kastist frá honum ef hann er skemmdur.

Heyrnarskaði ef heyrnahlífar eru ekki notaðar. Þetta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð á tækinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slíka notkun. Anl_H_DS_200_SPK7.indb 161Anl_H_DS_200_SPK7.indb 161 11.12.2023 06:43:2111.12.2023 06:43:21IS

• ø Slípisteins: p. 200
• mm Þykkt slípisteins: p. 25
• mm ø Festigats slípisteins: p. 32
• mm hámarks yfi rborðshraði: p. 35
• m/s Þyngd: ,2 kg Notkunartíminn S6 10%: Stöðug notkun með hléum (álagstími 10 mínútur). Til að mótor tæki- sins ofhitni ekki má einungis nota hann í 10% af álagstímanum með uppgefnu afl i og verður að ganga í 90% af notkunartímanum án álags. Hætta! Hávaði og titringur Hávaðagildi og titringsgildi voru mæld eftir staðli- num EN 62841. Hámarks hljóðþrýstingur L p. 12

.................................................... 3 dB Notið heyrnahlífar. Virkni hávaða getur valdið heyrnaleysi. Uppgefi n sveifl ugildi þessa tækis eru stöðluð gildi sem mæld eru við staðlaðar aðstæður. Þessi gildi geta breyst við mismunandi tæki og notkun þeirra, þessi gildi geta þó í sumum tilvikum orðið hærri en þau gildi sem gefi n eru upp af framleiðanda tækisins. Uppgefi n sveifl ugildi er hægt að nota til viðmiðu- nar við önnur lík tæki. Uppgefi ð sveifl ugildi getur auk þess verið notað til þess að áætla álag notanda þess. Takmarkið hávaðamyndun og titring eins og hægt er!

Notið einungis tæki sem eru í fullkomnu ásig- komulagi.

Hirðið um tækið og hreinsið það reglulega.

Lagið vinnu að tækinu.

Ofgerið ekki tækinu.

Látið yfirfara tækið ef þörf er á.

Slökkvið á tækinu á meðan að það er ekki í notkun.

Notið hlífðarvettlinga Varúð! Aðrar áhættur Þó svo að rafmagnsverkfærið sé notað full- komlega eftir notandaleiðbeiningum fram- leiðanda þess, eru enn áhættuatriði til staðar. Eftirtaldar hættur geta myndast vegna upp- byggingu tækis og notkun þess:

1. Lungnaskaði, ef ekki er notast við viðgeigandi

2. Heyrnarskaða ef ekki eru notaðar viðeigandi

3. Heilsuskaðar, sem myndast geta vegna tit-

rings á höndum og handleggjum, ef að tækið er notað samfl eytt til langs tíma eða ef að tækið er ekki notað samkvæmt leiðbeiningum þess eða ef ekki er rétt hirt um það.

Gangið úr skugga um að rafrásin sem notuð er passi við þær upplýsingar sem gefnar eru upp á upplýsingarskilti tækisins. Viðvörun! Takið tækið úr sambandi við straum áður en að það er stillt. Takið tækið ávallt úr sambandið við straum áður en að hirt er um það eða unnið í því.

Stilla verður tækinu stöðugu upp. það er að segja á verkstæðisborði eða það verður að festa tryggilega við undirgrind eða þessháttar.

Áður en að notkun tækisins er hafin verður að ganga úr skugga um að allar hlífar og allur öryggisútbúnaður þess sé til staðar og rétt ásettur á tækið.

Slípisteinarnir verða að geta snúist hin- dranalaust.

Gangið úr skugga um að rafrásin sem notuð er passi við þær upplýsingar sem gefnar eru upp á upplýsingarskilti tækisins.

5.1 Samsetning neistahlífar / hlífðarglers

(myndir 3 / 4) Setjið neistahlífi na (3) með hjálp stilliskrúfunnar (10) á smergelið (mynd 3). Festið hlífðarglerið (2) með hjálp festiskrúfunnar (11) við neistahlífi na (3) (mynd 4). Anl_H_DS_200_SPK7.indb 162Anl_H_DS_200_SPK7.indb 162 11.12.2023 06:43:2111.12.2023 06:43:21IS

Stillið neistahlífina (3) með hjálp stilliskrúfun- nar (10) þannig að millibilið á milli slípistein- sins (5) og neistahlífarinnar (3) sé eins lítið og hægt er og alls ekki meira ein 2 mm.

Stillið þannig neistahlífina (3) reglulega þan- nig að stillingin sé löguð að sliti slípisteinsins.

5.3 Verkstykkjaplatan ásett (mynd 6)

Skrúfi ð verkstykkjaplöturnar (7) fastar við tækið með festingarrónum (6) og festingarskrúfunum (12).

Stillið verkstykkjaplötuna (7) með hjálp fes- tiskrúfunnar (6) þannig að millibilið á milli slípisteins (5) og verkstykkjaplötunnar (7) sé eins lítið og mögulegt er og alls ekki meira en 2 mm.

Stillið verkstykkjaplötuna (7) reglulega þannig að stillingin sé löguð að sliti slípisteinsins (5).

5.5 Skipt um slípistein (myndir 8-9)

Fjarlægið skrúfurnar þrjár (A) úr hlífðarhlið (4) tækisins og tækið hana af tækinu. Losið róna (D) (Varúð! Vinstri slípisteinninn er með öfugum gengjum, hægri slípisteinninn er með venjulegum gengjum), með því að halda róni á slípisteininum á hinum enda tækisins fastri. Takið að lokum fes- tinguna (C) af. Nú er hægt að skipta um slípistei- ninn (5). Notið klút til að setja slípisteininn í tækið. Setjið festiskífuna (C) á tækisöxulinn og herðið róna (D) þéttingsfast með fi ngrunum. Til þess að herða róna (D), haldið þá slípiteininum (5) með klúti föstum og herðið róna (D). Að lokum verður að festa slípisteinshlífi na (4) aftur á tækið með skrúfunum þremur (A).

6.1 Höfuðrofi (mynd 1)

Setjið höfuðrofann (1) í stöðu I til þess að gang- setja tækið. Til þess að slökkva á tækinu er höfuðrofi nn (1) settur í stöðu 0. Bíðið eftir að búið er að gangsetja tækið þar til að það hefur náð hámarks snúningshraða. Byrjið þá fyrst að slípa.

Til þess að fínslípa er mælt með því að nota fínkorna slípisteininn, fyrir grófari slípun ætti að nota grófkornaðri slípisteininn.

Leggið verkstykkið á verkstykkjaplötuna (7) og rennið því varlega í óskuðum halla að slípi- steininum (5) þar til að það snertir hann.

Hreyfið verkstykkið létt til beggja hliða til þess að kalla fram góða slípun. Auk þess verður við það slípisteinninn (5) jafnt uppnotaður. Látið verkstykkið kólna inn á milli. Varúð! Ef slípidiskurinn á til að festast við vinnu, takið þá verstykkið úr tækinu og bíðið þar til tækið hefur náð fullum snúningshraða á ný.

7. Skipt um rafmagnsleiðslu

Hætta! Ef að rafmagnsleiðsla þessa tækis er skemmd, verður að láta framleiðanda, viðurkenndan þjó- nustuaðila eða annan fagaðila skipta um hana til þess að koma í veg fyrir tjón.

8. Hreinsun, umhirða og pöntun

varahluta Hætta! Takið tækið úr sambandi við straum áður en að það er þrifi ð.

Haldið hlífum, loftrifum og mótorhúsi tækisins eins lausu við ryk og óhreinindi og hægt er. Þurrkið af tækinu með hreinum klút eða blásið af því með háþrýstilofti.

Við mælum með því að tækið sé hreinsað eftir hverja notkun.

Hreinsið tækið reglulega með rökum klút og örlítilli sápu. Notið ekki hreinsilegi eða ætandi efni; þessi efni geta skemmt plastefni tæki- sins. Gangið úr skugga um að það komist ekki vatn inn í tækið. Ef vatn kemst inn í rafmagns- verkfæri, eykst hætta á raflosti.

Þegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Varahlutanúmer þess varahlutar sem panta á Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

9. Förgun og endurnotkun

Þetta tæki er afhent í umbúðum sem hlífa tækinu fyrir skemmdum við fl utninga. Þessar pakkningar endurnýtanlegar eða hægt er að endurvinna þær. Þetta tæki og aukahlutir þess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum. Skemmd tæki eiga ekki heima í venjulegu heimi- lissorpi. Til þess að tryggja rétta förgun á þessu tæki ætti að skila því til þar til gerðra sorpmóttö- kustöðvar. Ef að þér er ekki kunnugt um þesshát- tar sorpmóttökustöðvar ættir þú að leita til bæjars- krifstofur varðandi upplýsingar.

Geymið tækið og aukahluti þess á dimmum, þur- rum og frostlausum stað þar sem að börn ná ekki til. Kjörhitastig geymslu er á milli 5 og 30 ˚C. Gey- mið rafmagnsverkfæri í upprunalegum umbúðum. Anl_H_DS_200_SPK7.indb 164Anl_H_DS_200_SPK7.indb 164 11.12.2023 06:43:2211.12.2023 06:43:22IS

Sérstök skilyrði fyrir lönd Evrópubandalagsins: Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu. Samkvæmt reglugerð fyrir Evrópu 2012/19/EU um gömul rafmangstæki og samkvæmt breytingum í lagasetningu hverrar þjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim í sérstaka endurvinnslu í flágu umhverfi sverndar. Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endur- vinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta. Við förgun verður að ganga úr skugga um að hleðslurafhlöður og ljósmiðlar (til dæmis ljósaperur) verðir fjarlægð út tækinu áður en því er hent. Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfi leg nema grerinilegt samflykki frá iSC GmbH komi til. Það er áskilið að tæknilegar breytingar séu leyfi legar Anl_H_DS_200_SPK7.indb 165Anl_H_DS_200_SPK7.indb 165 11.12.2023 06:43:2211.12.2023 06:43:22IS

Þjónustuupplýsingar Við höfum faglega þjónustuaðila í öllum þeim löndum sem að ábyrgðarskýrteini ef gefi ð út á og er hei- milisfang þeirra gefi ð upp í ábyrgðarskírteininu. Þessir þjónustuaðilar eru til staða fyrir þig varðandi við- gerðir, pantanir varahluta og íhluta. Athuga verður að sumir eftirtaldir hlutir tækisins eru hlutir sem notast upp við notkun eða á annan nát- túrulegan hátt og/eða eftirfarandi hlutir er eru nauðsynlegir vegna notkunar eða slits. Grein Dæmi Slithlutir* Notkunarefni/hlutir sem notast upp* Slípiskífur Hlutir sem vantar

• verða ekki endilega að fylgja! Vegna galla eða bilana biðjum við þig um að hafa samband við skrá það á netinu undir www.isc-gmbh. info. Vinsamlegast athugið að lýsa biluninni nákvæmlega og svarið endilega eftirfarandi spurningum:

Virkaði tækið fyrst eða var það bilað strax frá upphafi?

Varð þér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?

Hvaða bilun lýsir sér í tækinu samkvæmt þinni skoðun (aðalbilun)? Lýsið biluninni. Anl_H_DS_200_SPK7.indb 166Anl_H_DS_200_SPK7.indb 166 11.12.2023 06:43:2211.12.2023 06:43:22IS

Ábyrgðarskírteni Kæri viðskiptavinur, vörur okkar eru framleiddar undir ströngu gæðaeftirliti. Ef að tækið virkar þrátt fyrir það ekki fullkomlega, þykir okkur það mjög leitt og biðjum þig endilega um að hafa samband við þjónustuaðila okkar. Heimilis- fang er að fi nna neðar á þessu ábyrgðarskjali. Þú getur einnig haft samband við verslunina þar sem að tækið var keypt. Varðandi gildi ábyrgðarskírteinisins gildir eftirfarandi:

1. Ábyrgðarskýrteini þessa tækis gildir eingöngu fyrir einkanotendur, þ.e.a.s persónur sem nota þetta

tæki ekki til atvinnunota né í annarri sjálfstæðrar vinnu. Þetta ábyrgðarskírteini lýsir aukalegri ábyrgð sem að neðan nefndur framleiðandi ábyrgist viðskiptavinum sínum umfram þær ábyrgðir sem reglur og lög gefa kröfur um. Þín almenna lagaleg ábyrgð helst ósnert þrátt fyrir þessa ábyrgðaliði. Ábyr- gðarþjónusta okkar eru þér að kostnaðarlausu.

2. Ábyrgðin nær eingöngu yfi r galla á nýju tæki sem þú hefur fest kaup á sem var framleitt af neðang-

reindum framleiðanda. Ábyrgðin nær einungis yfi r galla sem eru vegna efnisgalla eða framleiðslugal- la og takmarkast við okkar ákvörðun um að endurbæta gallan eða skipta út tækinu. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Ábyrgðarsamningurinn fellur úr gildi ef að tækið er notað innan ábyrgðartímans í atvinnuskini eða annan slíkan sambærilegan hátt.

3. Ábyrgð okkar gildir ekki yfi r:

- Skemmdir á tæki sem til verða vegna þess að ekki hefur verið farið eftir leiðbeiningum varðandi samsetningu þess, rangrar uppsetningar, ef að ekki hefur verið farið eftir notandaleiðbeiningunum (til dæmis ef að tækið hefur verið tengd við ranga rafspennu eða rafstraum) eða ef að ekki hefur verið farið eftir leiðbeiningum tækis varðandi umhirðu og öryggi þess eða ef að tækið hefur verið no- tað undir óeðlilegum náttúruáhrifum eða vegna of lítillar umhirðu og þjónustu. - Skemmdir á tæki, sem til verða vegna misnotkunar eða óviðeigandi notkunar (til dæmis of mikið álag á tæki eða ef að notaðir eru rangir íhlutir eða aukahlutir), ef að utanaðkomandi hlutir komast inn í tækið (eins og til dæmis sandur, steinar eða ryk, fl utningaskemmdir), vegna rangnotkunar eða uta- naðkomandi álags (eins og til dæmis skemmdir við það að tækið fellur niður). - Skemmdir á tæki eða hlutum tækisins, sem til verða vegna notkunar þess eða vegna annarra uta- naðkomandi eðlilegra uppnotkunar.

4. Ábyrgðartíminn eru 60 mánuðir sem byrjar við dagsetningu kaups á tæki. Tilkynna verður um

skemmdir eða galla á tæki áður en að ábyrgðin fellur úr gildi og innan tveggja vikna eftir að skemm- din er fundin. Ábyrgð tækisins fellur úr gildi eftir að ábyrgðartímabilið er útrunnið. Ef að gert er við tæki eða því skipt út vegna ábyrgðar, leiðir það ekki til þess að ábyrgðartímabilið lengist og ekki gildir ný ábyrgð á nýja tækinu eða varahlutunum sem settir hafa verið í það. Þetta gildir einnig um þjónustu sem hefur verið framkvæmd til staðar.

5. Til þess að fá ábyrgðarþjónustu, hafi ð þá samband við: www.isc-gmbh.info. Vinsamlegast geymið

kaupkvittanir og önnur skjöl sem staðfesta kaupin á nýju tæki. Tæki sem send eru til viðgerðar sem ekki hafa tilskildar kvittanir eða tæki án tækismerkingar missa alla ábyrgð þar sem ekki er hægt að tilgreina þau tæki. Ef að skemmdin á tækinu er innan ábyrgðarramma þess færð þú umsvifalaust viðgert eða nýtt tæki í stað þess gamla. Varðandi hluti sem notast upp og hluti sem vantar bendum við á takmarkanir ábyrgðar þessa tækis sem eru í notandaleiðbeiningunum. Anl_H_DS_200_SPK7.indb 167Anl_H_DS_200_SPK7.indb 167 11.12.2023 06:43:2211.12.2023 06:43:22SE
