INSTRUKCJA OBSŁUGI H-DS 200 Herkules

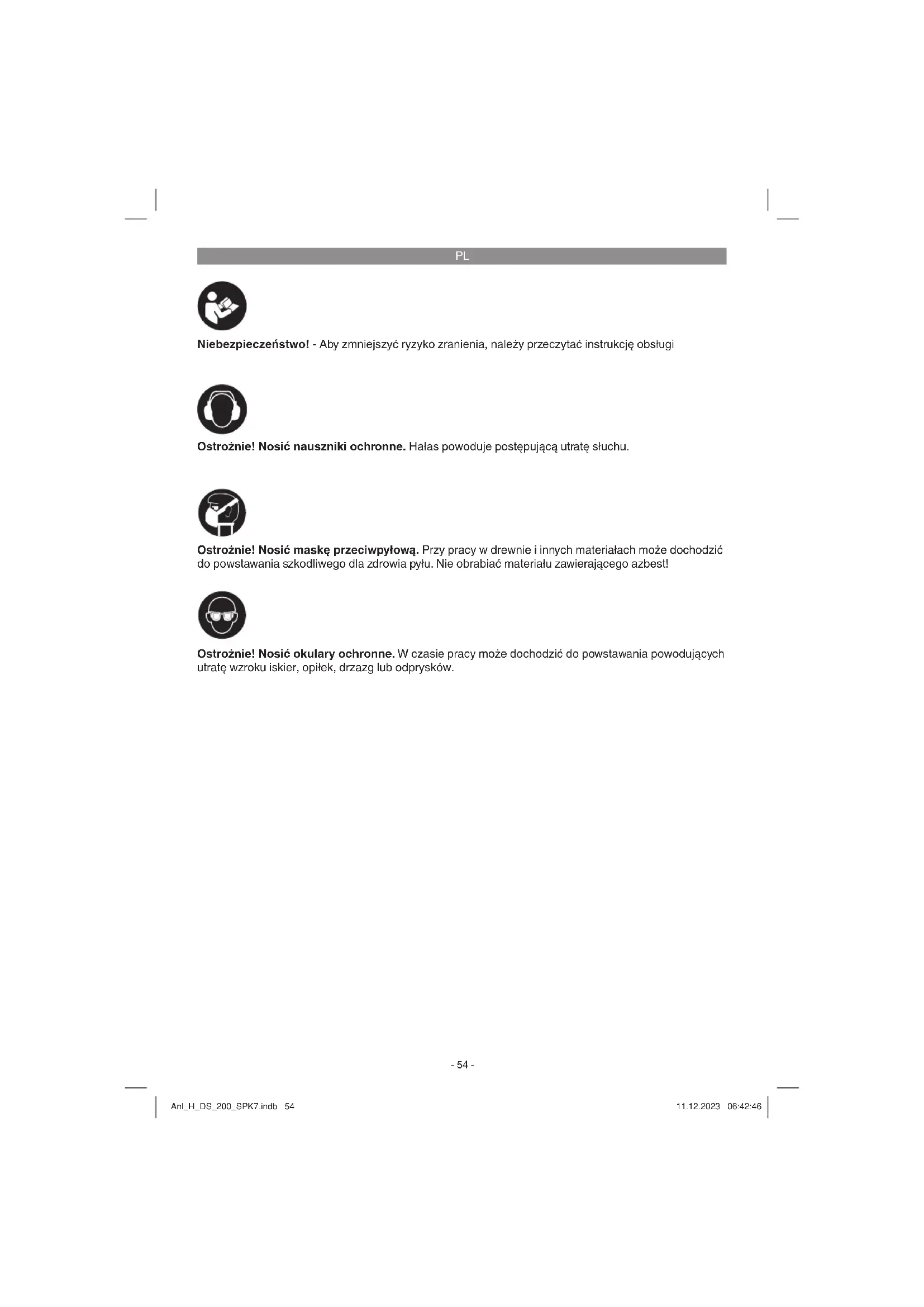

Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi Ostrożnie! Nosić nauszniki ochronne. Hałas powoduje postępującą utratę słuchu. Ostrożnie! Nosić okulary ochronne. W czasie pracy może dochodzić do powstawania powodujących utratę wzroku iskier, opiłek, drzazg lub odprysków. Ostrożnie! Nosić maskę przeciwpyłową. Przy pracy w drewnie i innych materiałach może dochodzić do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest! Anl_H_DS_200_SPK7.indb 54Anl_H_DS_200_SPK7.indb 54 11.12.2023 06:42:4611.12.2023 06:42:46PL

Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wska- zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie! Niebezpieczeństwo! Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcję. Nieprzestrzeganie instrukcji i wskazówek bezpieczeństwa może wywołać porażenia prądem, niebezpieczeństwo pożaru lub ciężkie zranienia. Proszę zachować na przyszłość wskazówki bezpieczeństwa i instrukcję.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1/2)

1 Włącznik / Wyłącznik 2 Szkło ochronne 3 Osłona przeciwiskrowa 4 Osłona tarczy 5 Tarcza szlifi erska 6 Śruba mocująca podpórkę obrabianego prze- dmiotu 7 Podpórka obrabianego przedmiotu 8 Otwory do mocowań

10 Śruba regulująca osłonę przeciwiskrową 11 Śruba do montażu szybki ochronnej 12 Śruba do montażu podpórki obrabianego przedmiotu

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zaku- pu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.

Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).

Sprawdzić, czy dostawa jest kompletna.

Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w trans- porcie.

W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji. Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z twor- zywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

Szyba ochronna z ochronną przeciwiskrową

Podkładka na materiał obrabiany

Instrukcją oryginalną

Wskazówki bezpieczeństwa

3. Użycie zgodne z przeznaczeniem

Szlifi erka stołowa jest urządzeniem wielofunkcyj- nym przeznaczonym do szlifowania zgrubnego i dokładnego metalu, sztucznego tworzywa i innych materiałów pod warunkiem użycia odpo- wiedniej tarczy szlifi erskiej. Urządzenie użytkować tylko zgodnie z jego przez- naczeniem. Pomimo użytkowania zgodnego z przeznaczeniem istnieją pewne czynniki ryzyka. Mogą one występować w następujących punk- tach, a wynikają z konstrukcji urządzenia:

Dotykanie nieosłoniętych miejsc tarczy szli- fierskiej.

Wyrzucanie części z uszkodzonych tarcz szli- fierskich.

Wyrzucanie materiału obrabianego i jego części.

Uszkodzenia słuchu w przypadku nie stoso- wania się do zalecenia noszenia nauszników ochronnych. Urządzenie używać tylko zgodnie z jego przezna- Anl_H_DS_200_SPK7.indb 55Anl_H_DS_200_SPK7.indb 55 11.12.2023 06:42:4611.12.2023 06:42:46PL

czeniem. Każde użycie, odbiegające od opisan- ego w niniejszej instrukcji jest niezgodne z przez- naczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent. Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowe- go, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

Napięcie znamionowe .................... 230 V ~ 50 Hz Moc .............................. 250 W S1/400 W S6 10% Liczba obrotów biegu jałowego n

• Ø tarczy szlifi erskiej p. 200
• mm Grubość tarczy p. 25
• mm Ø wiercenia tarczy szlifi erskiej p. 32
• mm max. prędkość obwodowa p. 35
• m/s Waga ,2 kg Tryb pracy S6 10%: Praca ciągła z przerwami jałowymi z obciążeniem przerywanym (czas cyklu 10 minut). Aby uniknąć niedopuszczalnego prze- grzania silnika, silnik może pracować 10% cyklu z podana mocą nominalną, a następnie pracować bez obciążenia przez dalsze 90% czasu cyklu. Niebezpieczeństwo! Hałas i wibracje Hałas i wibracje zostały zmierzone zgodnie z normą EN 62841. Poziom ciśnienia akustycznego L p. 12

............................................3 dB Nosić nauszniki ochronne. Oddziaływanie hałasu może spowodować utratę słuchu. Podana wartość emisji drgań została zmierzona według znormalizowanych procedur i może się zmieniać w zależności od sposobu używania elektronarzędzia, w wyjątkowych przypadkach może wykraczać ponad podaną wartość. Podana wartość emisji drgań może zostać zasto- sowana analogicznie do innego elektronarzędzia. Podana wartość emisji drgań być może używana do wstępnego oszacowania negatywnego oddziaływania. Ograniczać powstawanie hałasu i wibracji do minimum!

U żywać wyłącznie urządzeń bez uszkodzeń.

Regularnie czyścić urządzenie.

Dopasować własny sposób pracy do urządzenia.

Nie przeciążać urządzenia.

W razie potrzeby kontrolować urządzenie.

Nie włączać urządzenia, jeśli nie będzie używane.

Nosić rękawice ochronne. Ostrożnie! Pozostałe zagrożenia Ta k że w przypadku, gdy to elektronarzędzie będzie obsługiwane zgodnie z instrukcją, zawsze zachodzi ryzyko powstawania zagrożenia. W zależności od budowy i spo- sobu wykonania tego elektronarzędzia mogą pojawić się następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku nie stosowa-

nia odpowiedniej maski przeciwpyłowej.

2. Uszkodzenia słuchu, w przypadku nie stoso-

wania odpowiednich nauszników ochronnych.

3. Negatywny wpływ na zdrowie, w wyniku

drgań ramion i dłoni, w przypadku, gdy urządzenie jest używane przez dłuższy czas lub w niewłaściwy sposób i bez przeglądów.

5. Przed uruchomieniem

Przed podłączeniem urządzenia należy się upewnić, że dane na tabliczce znamionowej urządzenia są zgodne z danymi zasilania. Ostrzeżenie! Przed rozpoczęciem ustawień na urządzeniu zawsze wyciągać wtyczkę z gniazdka.

Urządzenie należy ustawić w stabilnej pozy- cji, tzn. należy je mocno przykręcić do stołu roboczego lub do podstawy.

Przed uruchomieniem należy odpowied- nio zamontować wszystkie pokrywy oraz urządzenia zabezpieczające.

Należy zwrócić uwagę na to, aby tarcze szli- fierskie swobodnie się obracały. Anl_H_DS_200_SPK7.indb 56Anl_H_DS_200_SPK7.indb 56 11.12.2023 06:42:4711.12.2023 06:42:47PL

Przed podłączeniem urządzenia należy się upewnić, że dane na tabliczce znamionowej urządzenia są zgodne z danymi zasilania.

5.1 Montaż osłony przeciwiskrowej / szybki

ochronnej (rys. 3/4) Przy pomocy śruby regulacji (10) zamontować osłonę przeciwiskrową (3) na szlifi erce podwójnej (rys. 3). Przy pomocy śruby do montażu (11) zamontować na osłonie przeciwiskrowej (3) szybkę ochronną (2) (rys. 4).

5.2 Regulacja osłony przeciwiskrowej

Ustawić osłonę przeciwiskrową (3) w środku śruby regulacyjnej (10) tak, aby odstęp pomiędzy tarczą do szlifowania na sucho (5) i osłoną przeciwiskrową (3) był tak mały, jak to tylko możliwe i w żadnym wypadku nie większy niż 2 mm.

Co pewien czas ustawiać osłonę przeciwiskrową (3) tak, aby zużycie tarczy zostało wyrównane.

5.3 Montaż podpórek obrabianego przedmi-

otu (rys. 6) Przykręcić podpórki obrabianego przedmiotu (7) do szlifi erki używając do tego celu pokrętła (6) i śrub do montażu (12).

5.4 Regulacja podpórki obrabianego przed-

Za pomocą śrub regulacyjnych(6) ustawić podpórkę obrabianego przedmiotu (7) tak, aby odstęp pomiędzy tarczą do szlifowania na sucho (5) i podpórką obrabianego przed- miotu (7) był tak mały, jak to tylko możliwe i w żadnym wypadku nie większy niż 2mm.

Co pewien czas ustawiać podpórkę obrabian- ego przedmiotu (7) tak, aby zużycie tarczy do szlifowania na sucho (5) zostało wyrównane.

5.5 Wymiana tarczy szlifi erskiej (rys. 8-9)

Odkręcić 3 śruby (A) z jednej strony osłony tarczy B) i zdjąć. Poluzować nakrętkę (D)(Ostrożnie! – lewa tarcza szlifi erska przymocowana jest za pomocą gwintu lewoskrętnego, prawa tarcza tnąca za pomocą prawoskrętnego) podtrzymując z przeciwnej strony nakrętkę uchwytu tarczy szlifi erskiej. Następnie zdjąć kołnierz (C). Teraz można wymienić tarczę szlifi erską (5). Do montażu należy użyć szmatki. Nasadzić kołnierz (C) na wał i przykręcić ręcznie nakr ętkę (D). Dokręcić mocno nakrętkę (D) przytrzymując jednocześnie tarczę szlifi erską (5) szmatką. Następnie z powrotem zamontować osłonę (4), przykręcając ją 3 śrubami (A).

6.1 Włącznik/ Wyłącznik (1)

W celu włączenia ustawić włącznik/ wyłącznik (1) w pozycji 1. W celu wyłączenia ustawić włącznik/ wyłącznik (1) w pozycji 0. Po włączeniu urządzenia poczekać, aż osiągnie maxymalną liczbę obrotów. Dopiero teraz można rozpocząć szlifowanie.

Do dokładnego szlifowania zaleca się drobnoziarnistą tarczę szlifierską, do szlifo- wania zgrubnego zaleca się gruboziarnista tarcze szlifierską.

Położyć przedmiot obrabiany na podpórce (7) i prowadzić go powoli w żądanym kierunku do tarczy szlifierskiej (5), aż ją dotknie.

Aby osiągnąć optymalny wynik szlifowa- nia należy poruszyć delikatnie obrabiany przedmiot do przodu i do tyłu. Tarcza szli- fierska (5) zostanie poza tym równomiernie zużyta. Pozostawić obrabiany przedmiot do ochłodzenia. Ostrożnie! Jeżeli podczas pracy tarcza szlifi erska będzie się blokowała, należy odsunąć od niej obrabiany przedmiot i odczekać aż narzędzie osiągnie po- nownie maksymalną liczbę obrotów.

7. Wymiana przewodu zasilającego

Niebezpieczeństwo! W razie uszkodzenia przewodu zasilającego, przewód musi być wymieniony przez autoryzowa- ny serwis lub osobę posiadającą podobne kwalifi - kacje, aby uniknąć niebezpieczeństwa. Anl_H_DS_200_SPK7.indb 57Anl_H_DS_200_SPK7.indb 57 11.12.2023 06:42:4711.12.2023 06:42:47PL

8. Czyszczenie, konserwacja i

zamawianie części zamiennych Niebezpieczeństwo! Przed rozpoczęciem jakichkolwiek prac związanych z czyszczeniem wyciągnąć wtyczkę z gniazdka.

Urządzenia zabezpieczające, szczeliny powietrza i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym po- wietrzem o niskim ciśnieniu.

Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Wniknięcie wody do urządzenia podwyższa ryzyko porażenia prądem.

We wnętrzu urządzenia nie ma części wymagających konserwacji.

8.3 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

Numer artykułu urządzenia

Numer identyfikacyjny urządzenia

Numer części zamiennej Aktualne ceny artykułów i informacje znajdują się na stronie: www.isc-gmbh.info

9. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie trans- portu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z rożnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna.

Urządzenie i wyposażenie dodatkowe przechowywać w miejscu ciemnym, suchym i wolnym od przemarzania, zabezpieczyć przed dziećmi. Optymalna temperatura przechowywani 5 do 30˚C. Przechowywać urządzenie w oryginal- nym opakowaniu. Anl_H_DS_200_SPK7.indb 58Anl_H_DS_200_SPK7.indb 58 11.12.2023 06:42:4711.12.2023 06:42:47PL

Symbol przekreślonego kołowego kontenera na odpady jest symbolem selektywnego zbierania od- padów i oznacza zakaz umieszczania zużytego sprzętu łącznie z innymi odpadami. Symbol ten oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r. Jednocześnie informujemy, że: 1) na terenie RP istnieje system zbierania, w tym zwrotu, zużytego sprzętu – w tym punkty selektywnej zbiórki i/lub lokalne punkty zbiórki, sklepy czy inne punkty sprzedaży sprzętu. Szczegółową informację uzyskasz u swojego sprzedawcy; 2) każde gospodarstwo domowe spełnia istotną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu; 3) do produkcji sprzętu użyto niebezpiecznych: substancji, mieszanin oraz części składowych, które mogą powodować potencjalne, niebezpieczne skutki dla środowiska i zdrowia ludzi, dlatego też konieczne jest prawidłowe użytkowanie sprzętu oraz jego recykling. Należy pamiętać o tym, aby przed oddaniem urządzenia do utylizacji wyjąć z niego akumulatory i ele- menty oświetleniowe (np. żarówkę

Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na- wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy Einhell Germany AG. Zmiany techniczne zastrzeżone Anl_H_DS_200_SPK7.indb 59Anl_H_DS_200_SPK7.indb 59 11.12.2023 06:42:4811.12.2023 06:42:48PL

Informacje serwisowe Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami- ennych i zużywalnych oraz materiałów eksploatacyjnych. Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Kategoria Przykład Części zużywające się* Materiał eksploatacyjny/części eksploatacyjne* Tarcze szlifi erskie Brakujące części

• nie zawsze wchodzą w zakres dostawy! W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed usterką)?

Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu. Anl_H_DS_200_SPK7.indb 60Anl_H_DS_200_SPK7.indb 60 11.12.2023 06:42:4811.12.2023 06:42:48PL

Certyfi kat gwarancji Szanowny kliencie, szanowna klientko! Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk- cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem. Jesteśmy również do Państwa dyspozycji pod wskazanym numerem telefonu biura serwisowego. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób fi zycznych, które nie używają

tego produktu do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Pań stwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady nowego urządzenia tego producen-

ta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymiany urządzenia, według decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonal- nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe- go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odno śnie konserwacji i bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia. - szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze- gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia). - uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia.

4. Okres gwarancji wynosi 60 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne

winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na

następującej stronie: www.isc-gmbh.info. Proszę mieć przygotowany rachunek lub inny dokument zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabli- czki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości ich przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie. Naturalnie istnieje możliwość usunięcia usterek i wad nieobjętych gwarancją b ądź po jej upływie za zw- rotem kosztów. W tym celu prosimy przesłać urządzenia na adres naszego biura serwisowego. W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk- cji obsługi. Anl_H_DS_200_SPK7.indb 61Anl_H_DS_200_SPK7.indb 61 11.12.2023 06:42:4911.12.2023 06:42:49CZ
