| Typ produktu | Dvojitá brúska / Stolová brúska |
| Značka | Herkules |
| Model | H-DS 200 |
| Menovité napätie | 230 V ~ 50 Hz |
| Príkon | 250 W (S1) / 400 W (S6 10%) |
| Otáčky naprázdno | 2980 ot/min |
| Priemer brúsnych kameňov | 200 mm |
| Hrúbka brúsnych kameňov | 25 mm |
| Priemer upínacieho otvoru | 32 mm |
| Maximálna obvodová rýchlosť | 35 m/s |
| Hmotnosť | 12,2 kg |
| Hladina akustického tlaku (LpA) | 83,3 dB(A) s neistotou 3 dB |
| Hladina akustického výkonu (LWA) | 96,3 dB(A) s neistotou 3 dB |
| Pracovný režim | S6 10% (10 min chodu, 90% bez zaťaženia) |
| Hlavné funkcie | Hrubé a jemné brúsenie kovov, plastov a iných materiálov |
| Bezpečnostné zariadenia | Ochranné sklo, nastaviteľná iskrová clona, ochranný kryt, podpera obrobku |
| Údržba a čistenie | Čistiť vlhkou handričkou a jemným mydlom; vyfúkať vetracie štrbiny |
| Opotrebiteľné diely | Brúsne kamene (vymeniteľné) |
| Záruka | 60 mesiacov (za podmienok) |
| Krajina pôvodu | Nemecko (ISC GmbH) |
Často kladené otázky - H-DS 200 Herkules
Otázky používateľov k H-DS 200 Herkules
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Brúska vo formáte PDF zadarmo! Nájdite svoj návod H-DS 200 - Herkules a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. H-DS 200 značky Herkules.
NÁVOD NA OBSLUHU H-DS 200 Herkules
SK Originálny návod na obsluhu Dvojitá brúska
2.1 Popis prístroje (obr. 1/2)
Hladina akustického výkonu L _WA ...... 96,3 dB(A)
Nejistota K_WA 3 dB
Noste ochranu sluchu.
5.1 Montáž ochrany proti jiskrám / ochranného skla (obr. 3/4)

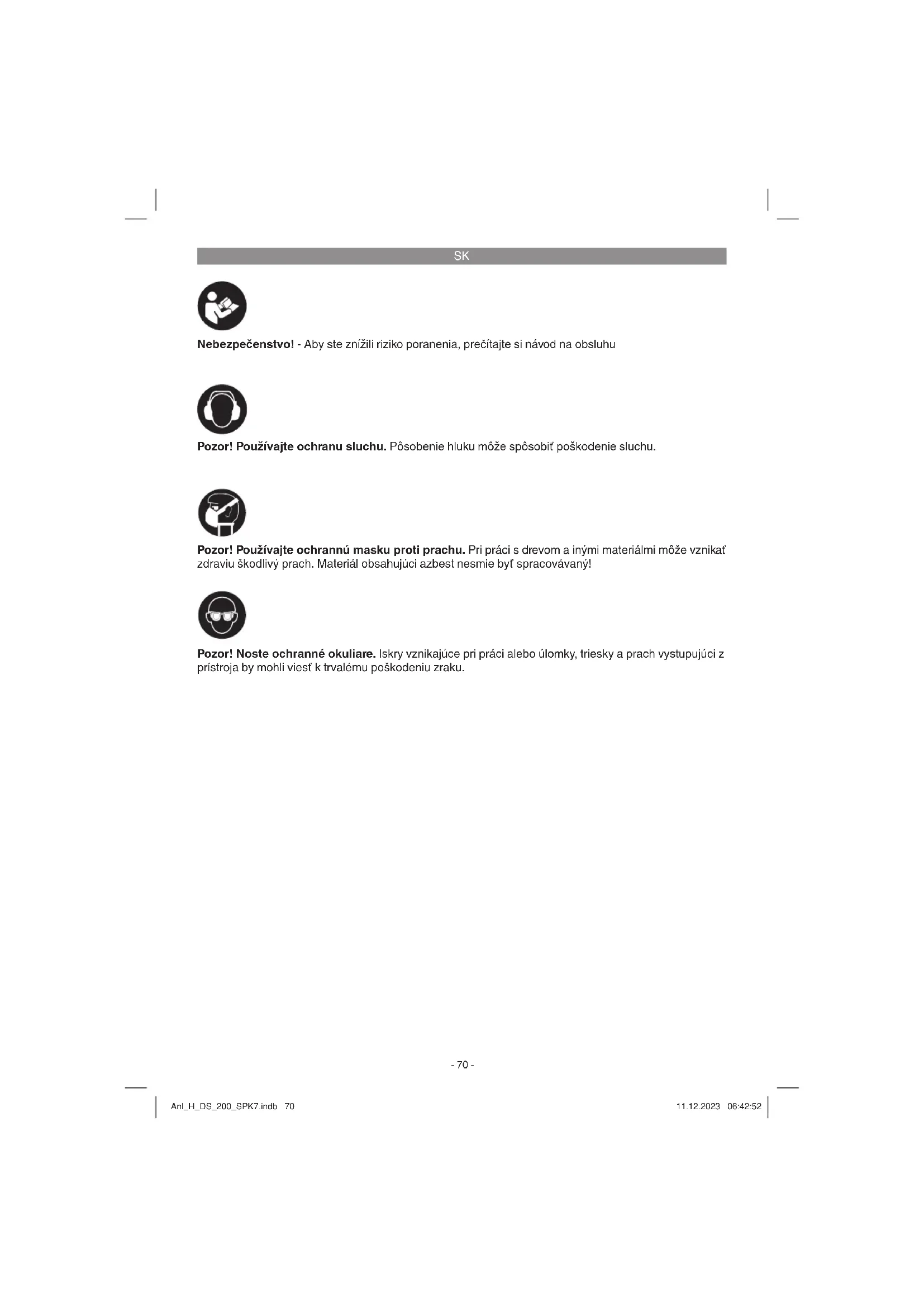

Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobit poškodenie sluchu.
Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!
Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z prístroja by mohli viest' k trvalému poškodeniu zraku.
SK
Nebezpečenstvo!
Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.
Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.
Nebezpečenstvo!
Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo t'ážké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obr. 1/2)
- Vypínač zap/vyp
2 Ochranné sklo
3 Ochrana proti iskrám
4 Ochranný kryt
5 Brúsny kotúč
6 Upevňovacia skrutka podložky pre obrobok
7 Podložka pre obrobok
8 Upevňovacie otvory
9 Podstavcová noha
10 Nastavovacia skrutka ochrany proti iskrám
11 Montážna skrutka - ochranné sklo
12 Montážna skrutka - podložka pre obrobok
2.2 Objem dodávky
Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabul'ku uvedenú v servisných informáciách na konci návodu.
- Otvorte balenie a opatrne vyberte prístroj von z balenia.
- Odstráňte obalový materiál ako aj obalové/transportné poistky (pokial' sú obsiahnuté).
- Skontrolujte,či obsah dodávky kompletný.
- Skontrolujte,či nedošlo k poškodeniu prístroja a príslušenstva transportom.
- Pokiaľ možno, uschovajte si obal až do konca záručnej doby.
Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!
• Dvojitábrúska
• Ochranné sklo s ochranou proti iskrám
• Podložka na obrobok
• Montážne skrutky
• Originálny návod na obsluhu
- Bezpečnostné predpisy
3. Správne použitie prístroja
Táto dvojitá brúska je kombinované zariadenie pre hrubé a jemné obrusovanie kovov, plastov a iných materiálov, pri použití príslušných brúsnych kotúčov.
Prístroj sa smie používať len pre ten účel, na ktorý bol určený! Napriek správnemu účelovému použitiu sa niektoré špecifi cké rizikové faktory nemôžu celkom vylúčit. Z dôvodu danej konštrukcie a stavby tohto stroja sa môžu vyskytnut nasledujúce body:
- Kontakt s brúsnym kotúčom v odkrytej oblasti.
- Vymršteniečastíc z poškodených brúsnych kotúčov.
• Vymrštenie obrobkov a častí obrobkov. - Poškodenie sluchu pri nepoužívaní potrebnej ochrany sluchu.
Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékol'vek iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ruči používatel' / obslu-hujúca osoba, nie však výrobca.
SK
Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionalne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.
4. Technické údaje
Menovité napätie: 230 V\~50 Hz Príkon: 250 W S1/400 W S6 10% Vol'nobežné otáčky n _0 : 2980 min ^-1 ø Brúsny kotúč: 200 mm Hrúbka brúsneho kotúča: 25 mm ø Otvor brúsneho kotúča: 32 mm Max. obvodová rýchlosť: 35 m/s Hmotnosť: 12,2 kg
Pracovný režim S6 10%: Priebežná prevádzka s prerušovaným zaťažením (pracovný cyklus 10 min). Aby sa motor neprehrieval nad prípustnú hodnotu, smie byť motor počas 10% pracovného cyklu prevádzkovaný na uvedený nominálny výkon a musí následne bežať počas 90% pracovného cyklu bez zaťaženia.
Nebezpečenstvo!
Hlučnosť a vibrácie
Hodnoty hlučnosti a vibrácií boli merané podľa európskej normy EN 62841.
Hladina akustického tlaku L_pA ..... 83,3 dB (A) Nepresnost K_pA ..... 3 dB Hladina akustického výkonu L_WA ..... 96,3 dB (A) Nepresnost K_WA ..... 3 dB
Používajte ochranu sluchu.
Pôsobenie hluku môže spôsobit poškodenie sluchu.
Uvedená emisná hodnota vibrácii bola nameraná podľa normovaného skúšobného postupu a môže sa menít v závislosti od druhu a spôsobu použitia elektrického náradia a vo výnimočných prípadoch sa môže nachádzat nad uvedenou hodnotou.
Uvedená emisná hodnota vibrácií sa môže použit za účelom porovnania elektrického prístroja s inými prístrojmi.
Uvedená emisná hodnota vibrácií sa môže taktiež použiť za účelom východiskového posúdenia vplyvov.
Obmedzte tvorbu hluku a vibráciu na mini- mum!
- Používajte len prístroje v bezchybnom stave.
- Pravidelne vykonávajte údržbu a čistenie prístroja.
• Prispôsobte spôsob práce prístroju. - Prístrojnepreťažujte.
• V prípade potreby nechajte prístroj skontrolovat. - Prístroj vypnite, pokial' ho nepoužívate.
• Používajterukavice.
Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjst’ k výskytu týchto nebezpečenstiev:
- Poškodenie pl'úc, pokial' sa nenosí žiadna vhodná ochranná maska proti prachu.
- Poškodenie sluchu, pokiaľ sa nenosí žiadna vhodná ochrana sluchu.
- Poškodenie zdravia, ktoré je následkom vibrácie rúk a ramien, pokial' sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.
5. Pred uvedením do prevádzky
Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.
Výstraha!
Skôr než začnete na prístroji robit' akékol'vek nastavenia, vytiahnite zo siete elektrický kábel.
- Stroj sa musí umiestniť stabilne, t.j. priskrutkovat na pracovný stôl alebo obdobnú podložku.
- Pred uvedením do prevádzky sa musia všetky kryty a bezpečnostné prípravky správne namontovat.
• Brúsne kotúče musia vol'ne bežat.
• Presvedčte sa pred zapojením stroja do siete
SK
o tom, či údaje na typovom štitku prístroja súhlasia s údajmi prítomnej elektrickej siete.
Namontujte ochranné sklo (2) pomocou montážnej skrutky (11) na ochranu proti iskrám (3) (obr. 4).
5.2 Nastavenie krytov proti iskrám (obr. 5)
- Pomocou nastavovacej skrutky (10) nastavte ochranu proti iskrám (3) tak, aby bola vzdialenosť medzi kotúčom určeným na brúšenie za sucha (5) a ochranou proti iskrám (3) taká malá, ako to je len možné, a aby v žiadnom prípade neprekračovala 2 mm.
- Ochranu proti iskrám (3) nastavujte periodicky tak, aby sa dorovnávalo postupné opotrebovanie brúsneho kotúča.
5.3 Montáž podložiek pre obrobky (obr. 6)
Priskrutkujte podložky pre obrobky (7) s hviezdicovou skrutkou (6) a montážnymi skrutkami (12) na dvojitú brúsku.
5.4 Nastavenie podložiek pre obrobky (obr. 7)
- Nastavte podložky pre obrobky (7) pomocou upevňovacích skrutiek (6) tak, aby bol odstup medzi kotúčom pre brúšenie za sucha (5) a podložkou pre obrobky (7) pokiaľ možno čo najmenší a v žiadnom prípade nie váčší ako 2 mm.
- Nastavujte podložky pre obrobky (7) periodicky tak, aby sa vyrovnávalo opotrebovanie kotúča pre brúsenie za sucha (5).
5.5 Výmena brúsneho kotúča (obrázok 8-9)
Odstráňte všetky tri skrutky (A) bočnej časti ochranného krytu (B) a odoberte ho. Povoľte maticu (D) (pozor - l'avý brúsny kotúč je pripevnený skrutkou s l'avotočivým závitom, pravý brúsny kotúč skrutkou s pravotočivým závitom), pričom pridržiavajte maticu držiaka protil’ahlého brúsneho kotúča. Následne odoberte prírubu (C). Teraz môžete vymeniť brúsny kotúč (5). Montáž sa uskutočnuje pomocou handry. Nasad’te prírubu (C) na hriadel’ a rukou naskrutkujte maticu (D). Za účelom dotiahnutia skrutky (D) pridržiavajte brúsny kotúč (5) pomocou
handry a maticu (D) dotiahnite. Následne sa musí znovu namontovať ochranný kryt (4) pomocou 3 skrutiek (A).
6. Obsluha
Pre zapnutie prístroja nastavte vypínač zap/vyp (1) do polohy 1.
Pre vypnutie prístroja nastavte vypínač zap/vyp (1) do polohy 0.
Po zapnutí prístroja vyčkajte, kým nedosiahne svoje maximálne otáčky. Až potom začnite s brú-sením.
6.2 Brúsenie
- Pre jemné brúšenie sa odporúča použit' brúsny kotúč s jemným zrnom, pre hrubé brúšenie sa odporúča hrubozrnný brúsny kotúč.
- Položte obrobok na podložku (7) a pod požadovaným uhlom ho pomaly prisúvajte k brúsnemu kotúču (5), až kým sa ho nedotkne.
- Pre dosiahnutie optimálneho brúsneho výsledku pohybujte s obrobkom zľahka hore-dolu. Okrem toho tak zabezpečíte rovnomerné opotrebovanie brúsneho kotúča (5). Obrobok nechajte z času na čas vychladit.
Pozor!
Ak by sa stalo, že sa počas práce kotúč zablokuje, odoberte prosím obrobok preč a počkajte, kým prístroj znovu nedosiahne svoje najvyššie otáčky.
7. Výmena sieťového prípojného vedenia
Nebezpečenstvo!
V prípade poškodenia sietového prípojného vedenia prístroja sa musí vedenie vymeniť výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvalifi kovanou osobou, aby sa zabránilo rizikám.
SK
8. Čistenie, údržba a objednanie náhradných dielov
Nebezpečenstvo!
Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.
- Odporúčame, aby ste prístroj čistili priamo po každom použití.
- Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.
8.2 Údržba
Vo vnútri prístroja sa nenachádzajú žiadne d'alšie diely vyžadujúce údržbu.
8.3 Objednávanie náhradných dielov:
Pri objednávaní náhradných dielov je potrebné uviest nasledovné údaje:
- Typprístroja
• Výrobnéčíslo prístroja
• Identifikačné číslo prístroja
• Číslo potrebného náhradného dielu
Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info
9. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabráne- nia poškodeniu pri transporte. Tento obal je vyro- bený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpa- du. Prístroj by sa mal odovzdať k odbornej likvi- dácii na príslušnom zbernom mieste. Pokial' Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.
10. Skladovanie
Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamízajúcom mieste mimo dosahu deti. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení.
SK
Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový odpad!
Podl'a Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdat do triedeného zberu a musí sa zabezpečit ich špecifické spracovanie v súlade s ochranou životného prostredia (recyklácia).
Majitel' elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý pristroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.
Vezmite na vedomie, že pri likvidácii je potrebné odobrať akumulátory a osvetľovacie prostriedky (napr. žiarovka) z náradia.
Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.
Technické zmeny vyhradené
SK
Servisné informácie
Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziat zo záručného listu. Sú Vám k dispozícii pre akékol'vek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
| Kategória Príklad | |
| Diely podliehajúce opotrebeniu* | |
| Spotrebný materiál / spotrebné diely* Brúsne kotúče | |
| Chýbajúce diely |
V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:
- Fungoval prístroj predtým alebo bol od začiatku chybný?
• Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)? - Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
Popíšte túto chybnú funkciu.
SK
Záručný list
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi l’úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:
- Tieto záručné podmienky sa týkajú výlučne štandardných spotrebitel'ov, t.j. takých osób, ktoré tento výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
- Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby použival v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
- Z našej záruky sú vylúčené:
- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.
- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
-
Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.
-
Doba záruky je 60 mesiacov a začina plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatnit pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predlíženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékol'vek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.
-
Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifikácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspát opravený alebo nový prístroj.
Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
