NÁVOD NA OBSLUHU H-DS 400 Herkules

Hladina akustického výkonu L _WA ...... 92 dB(A)

Nejistota K_WA 3 dB

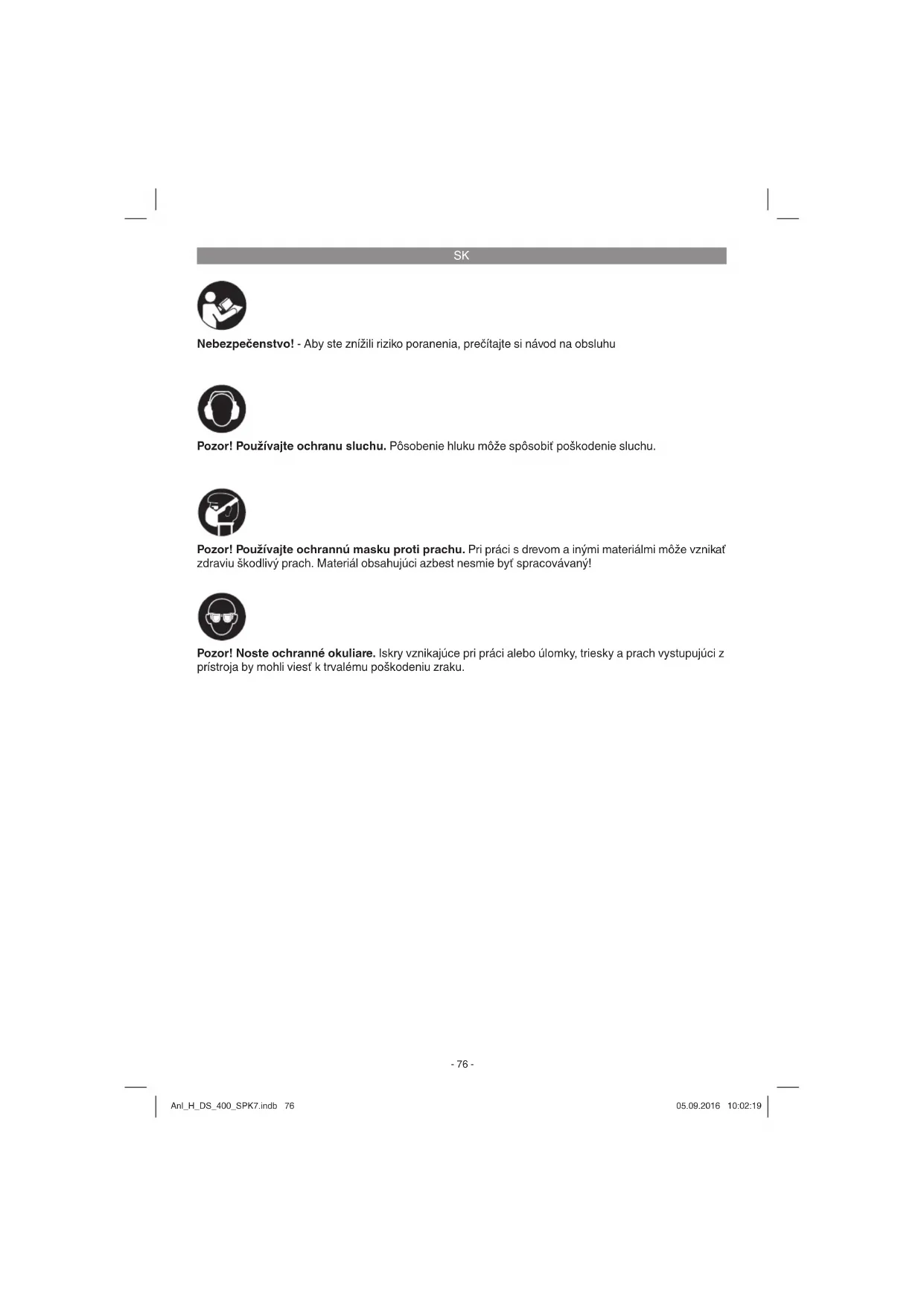

Noste ochranu sluchu.

Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobit poškodenie sluchu.

Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!

Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z prístroja by mohli viest k trvalému poškodeniu zraku.

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.

Nebezpečenstvo!

Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo t'ážké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

Špeciálne bezpečnostné predpisy

• Skontrolujte, či je funkcia všetkých pohyblivých dielov bezchybná a či nedochádza k ich blokovaniu alebo nie sú poškodené. Všetky diely musia byť správne namontované a musia byť splnené všetky podmienky, aby sa mohlo zabezpečít bezchybné používanie nástroja.
• Poškodené ochranné zariadenia a súčiastky musia byť odborne opravené alebo vymenene v odbornom servise, pokial' nie je v pokynoch a návode na obsluhu uvedené inak.
• Nechajte vymenit poškodený vypínač zákazníckym servisom.
• Tento prístroj je v súlade s príslušnými bezpečnostnými smernicami.
• Vždy stojte voči stroju čelne, aby ste mali neustále prehl'ad.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja

1. Vypínač zap/vyp
2. Gumové nohy
3. Krídlová skrutka
4. Uhlová stupnica
5. Základná doska
6. Brúsna plocha
7. Priečny doraz
8. Podperná noha
9. Napínač brúsneho pásu
10. Skrutka s vrúbkovanou hlavou pre nastavenie brúsneho pásu
11. Brúsny pás
12. Dorazová lišta
13. Brúsny tanier
14. Brúsny stôl
15. Aretačná skrutka pre brúsny stôl
16. Umelohmotná ochrana

2.2 Objem dodávky

Prosim, skontrolujte kompletnost výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich časti sa prosim obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosim, dbajte pritom na záručnú tabul'ku uvedenú v servisných informáciách na konci návodu.

• Otvorte balenie a opatrne vyberte prístroj von z balenia.
• Odstráňte obalový materiál ako aj obalové/transportné poistky (pokial' sú obsiahnuté).
• Skontrolujte,či obsah dodávky kompletný.
• Skontrolujte,či nedošlo k poškodeniu prístroja a príslušenstva transportom.
• Pokiaľ možno, uschovajte si obal až do konca záručnej doby.

Nebezpečenstvo!

Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

3. Správne použitie prístroja

Pásová a tanierová brúska slúži na brúšenie dreva akéhokol'vek druhu s primeranou vel'kosťou pre daný stroj.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékol'vek iné odlišné použitie sa považuje za nespíňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ruči použivatel / obslu-hujúca osoba, nie však výrobca.

Povolené pre používanie s týmto strojom sú len vhodné brúsne pásy, ktoré sa zhodujú s technickými parametrami uvedenými v tomto návode. Súčasťou správného účelového použitia prístroja je taktiež dodržiavanie bezpečnostných predpisov, ako aj návodu na montáz a pokynov k prevádzke nachádzajúcich sa v návode na obsluhu. Osoby, ktoré obsluhujú stroj a vykonávajú jeho údržbu, musia byť s ním oboznámené a informované o možných nebezpečenstvách.

Okrem toho sa musia prísne dodržiavať platné bezpečnostné predpisy proti úrazom.

Treba dodržiavať aj ostatné všeobecné predpisy z oblasti pracovnej medicíny a bezpečnostnej techniky.

Zmeny vykonané na stroji celkom anulujú ručenie výrobcu a ručenie za škody takto spôsobené. Napriek správnemu účelovému použitiu sa nemôžu niektoré špecifi cké rizikové faktory celkom vylúčiť. Z dôvodu danej konštrukcie a stavby tohto stroja sa môžu vyskytnúť nasledujúce body:

• Emisie dreveného prachu poškodzujúce zdravie pri používaní v uzatvorených miestnostíach.
  Rotujúce súčasti prístroja sa z funkčných dôvodov nemôžu prikrývať. Z tohto dôvodu postupujte uvážene a pevne držte obrábaný materiál, aby ste zabránili jeho vyšmyknutiu, čím by sa mohli Vaše ruky dostať do kontaktu s brúsnym pásom.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionalne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa pristroj bude použivať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Napätie 230V \~ 50Hz
Výkon 375 wattov S2 30 min
Otáčky pri vol'nobehu n_b 1450 min ^1
Brúsny tanier ∅ 150 mm
Brúsny stôl otočný 0°-45°
Priečny doraz: -60° až + 60°
Zariadenie na brúsne pásy ....
Rýchlost pásu v _0 ......276 m/min
Rozmer 915 x 100 mm
Hmotnost 12 kg

Doba zapnutia:

Doba zapnutia S2 30 minút (krátkodobá prevádzka) znamená, že sa tento motor s menovitým výkonom (375 W) môže trvalo zaťažiť len po dobu uvedenú na výrobnom štítku (30 minút). V opačnom prípade by sa motor nepripustne zohrial. Počas prestávky sa motor znovu ochladí na svoju pôvodnú teplotu.

Nebezpečenstvo!

Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa európskej normy EN 61029.

Hladina akustického výkonu L _WA ...... 92 dB (A)

Nepresnost K _WA 3 dB

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobit poškodenie sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch smerov) stanovené v súlade s EN 61029.

Emisná hodnota vibrácie a_n ≤ 2,5 ~m/s^2

Faktor neistoty K = 1,5 m/s²

Uvedená emisná hodnota vibrácií bola nameraná podľa normovaného skúšobného postupu a môže sa menít v závislosti od druhu a spôsobu použitia elektrického náradia a vo výnimočných prípadoch sa môže nachádzať nad uvedenou hodnotou.

Uvedená emisná hodnota vibrácií sa môže použit za účelom porovnania elektrického prístroja s inými prístrojmi.

SK

Uvedená emisná hodnota vibrácií sa môže taktiež použiť za účelom východiskového posúdenia vplyvov.

Obmedzte tvorbu hluku a vibráciu na mini- mum!

• Používajte len prístroje v bezchybnom stave.
• Pravidelne vykonávajte údržbu a čistenie prístroja.
  • Prispôsobte spôsob práce prístroju.
• Prístrojnepreťažujte.
  • V prípade potreby nechajte prístroj skontrolovať.
• Prístroj vypnite, pokial' ho nepoužívate.

Pozor!

Zvyškové riziká

Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjst k výskytu týchto nebezpečenstiev:

1. Poškodenie plúc, pokial' sa nenosí žiadna vhodná ochranná maska proti prachu.
2. Poškodenie sluchu, pokial' sa nenosí žiadna vhodná ochrana sluchu.
3. Poškodenie zdravia, ktoré je následkom vibrácie rúk a ramien, pokial' sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.

5. Pred uvedením do prevádzky

Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.

Výstraha!

Skôr než začnete na prístroji robit' akékol'vek nastavenia, vytiahnite zo siete elektrický kábel.

• Pred uvedením do prevádzky sa musia správne namontovat všetky kryty a bezpečnostné prípravky.
• Brúsny pás a brúsne taniere musia byť scho-pné vol'ne bežat'.
• Pri dreve, ktoré už bolo opracované, je potrebné dbať na cudzie telesá ako napr. klince alebo skrutky atd'.
• Pred tým, než stlačíte vypínač zap/vyp, presvedčite sa o tom, že je brúsny papier správne namontovaný a je zaručená l'ahkosť chodu pohyblivých častí.

5.1 Zostavenie stroja (obr. 1 - 6)

• Nasad'te gumené nohy (2) na základnú dosku (5).
• Umelohmotnú ochranu (16) upevnite pomo-cou skrutiek (17) (obr. 2).
• Brúsny tanier (13) nasuňte na hriadel' (obr. 3).
• Skrutku (18) dotiahnite pomocou imbusového kl'úča (19), aby ste zabezpečili brúsny tanier (13) (obr. 3/4).
• Namontujte spodnú ochranu kotúča (20) pomocou skrutiek (21) (obr. 4).
• Namontujte brúsny stôl (14) a zabezpečte ho skrutkou (15) (obr. 5). Brúsny stôl (14) sa môže nastavovat pomocou uhlovej stupnice (23) a krídlovej skrutky (22) plynule od 0° do 45°. Nastavitelný priečny doraz (7) zaručuje bezpečné vedenie obrobku.
• Pozor! Brúsny tanier (13) musí byť schopný volne bežať, odstup medzi brúsnym stolom (14) a brúsnym tanierom (13) pritom nesmie byť väčší ako 1,6 mm.
• Nasad'te dorazovú lištu (12) a upevnite pomocou skrutiek (24) a (25) (obr. 6).
• Pozor! Brúsny pás (11) musí byť schopný vol'ne bežat'.

5.2. Výmena brúsneho pásu (11) (obr. 7 - 9)

• Vytiahnite kábel zo siete.
• Odskrutkujte skrutky (25) a (26).
• Odoberte ochranu brúsneho pásu (27).
- Napínač brúsneho pásu (9) posuňte na l'avú stranu, aby ste uvol'nili brúsny pás (11).
• Brúsny pás (11) odoberte smerom dozadu.
- Nový brúsny pás znovu namontujte v obrátenom poradí.
- Pozor! Dodržte smer pohybu: na telese (28) a na vnútornej strane brúsneho pásu!

5.3. Nastavenie brúsneho pásu (11) (obr. 1)

• Brúsny pás (11) pomaly posúvajte rukou v smere pohybu.
• Brúsny pás (11) musí bežať v strede po brúsnej ploche (6), ak to tak nie je, môže sa to nastavit pomocou vrúbkovanej skrutky (10).

5.4. Prestavenie brúsnej polohy brúsneho pásu (11) (obr. 10/11)

• Uvol'nite obidve matice (29)
- Brúsny pás (11) posúvajte nahor do požadovanej polohy.
- Matice (29) opät' pevne dotiahnite, aby ste zafixovali túto polohu.
K podložke na obrobok sa môže v tejto polohe použit brúsny stôl, k tomu sa musí zasunút

SK

do otvoru prídržnej rúrky (31) a zafixovať pomocou skrutky (30).

5.5. Výmena brúsneho papiera na brúsnom kotúči (13)

Odmontujte spodnú ochranu kotúča (20), pričom vyberiete 3 skrutky (21) (obr. 4). Stiahnite brúsny papier z brúsneho kotúča (13) a založte nový papier (suchý zips).

6. Obsluha

• Stlačením zeleného tlačidla „1“ (1) sa môže brúska zapnút.
• Aby sa brúska znovu vypla, musí sa stlačit červené tlačidlo „0“ (1).

6.2. Brúsenie

• Držte obrobok počas brúsenia vždy dostatočne pevne.
• Nevyvíjajte žiaden nadmerný tlak.
• Obrobok by sa mal pri brúsení pohybovať hore dolu po brúsnom páse, resp. po brúsnej platničke, aby sa zabránilo jednostrannému opotrebeniu brúsneho papiera.
• Dôležité! Kusy dreva by sa mali brúsít vždy v smere kresby dreva, aby sa zabránilo triešteniu dreva.

Pozor!

Ak by sa stalo, že sa počas práce zablokuje kotůč alebo brúsny pás, odoberte prosím Váš obrobok preč a počkajte, kým prístroj znovu nedosiahne svoje najvyššie otáčky.

7. Výmena sietového prípojného vedenia

Nebezpečenstvo!

V prípade poškodenia sietového prípojného vedenia pristroja sa musi vedenie vymeniť výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvalifi kovanou osobou, aby sa zabránilo rizikám.

8. Čistenie, údržba a objednanie náhradných dielov

Nebezpečenstvo!

• Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.
• Odporúčame, aby ste prístroj čistili priamo po každom použití.
• Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.

8.2 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne d'alšie diely vyžadujúce údržbu.

8.3 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviest nasledovné údaje:

• Typprístroja
  • Výrobnéčíslo prístroja
  • Identifikačné číslo prístroja
  • Číslo potrebného náhradného dielu

Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne- nia poškodeniu pri transporte. Tento obal je vyro- bený zo suroviny a tým pádom je ho možné znovu použit alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpa- du. Prístroj by sa mal odovzdať k odbornej likvi- dácii na príslušnom zbernom mieste. Pokial' Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

10. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamízajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení.

11. Preprava

Ak chcete prístroj prepravit na iné miesto, odpojte prístroj zo siete a postavte ho do inej oblasti určenej pre jeho umiestnenie.

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdat’ do triedeného zberu a musí sa zabezpečit’ ich špecifické spracovanie v súlade s ochranou životného prostredia (recyklácia).

Recyklačná alternativa k výzve na spätné zaslanie výrobku:

Majitel' elektrického prístroja je alternativne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii pristroja v prípade vzdania sa jeho vlastníctva. Starý pristroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziat zo záručného listu. Sú Vám k dispozícii pre akékol'vek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad
Diely podliehajúce opotrebeniu*
Spotrebný materiál / spotrebné diely* Brúsny papier, brúsny pás
Chýbajúce diely

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

• Fungoval prístroj predtým alebo bol od začiatku chybný?
  • Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
• Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
  Popíšte túto chybnú funkciu.

SK

Záručný list

naše výrobky podliehajú prísnej kontrole kvality. V prípade, že tento prístroj napriek tomu nebude bezchybne fungovať, je nám to veľmi l’úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste, alebo na obchod, v ktorom ste prístroj zakúpili. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebitel'ov, t.j. takých osób, ktoré tento výrobok nechcú používať na účely v rámci svojich remeselnickych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby použival v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.

• Škody na pristroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

• Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

• Doba záruky je 60 mesiacov a začina plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatnit pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predlíženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékol'vek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

• Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifikácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspát opravený alebo nový prístroj.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
