HASZNÁLATI ÚTMUTATÓ H-DS 400 Herkules

HU Eredeti használati utasítás Álló-szalag-tányérköszörűgép

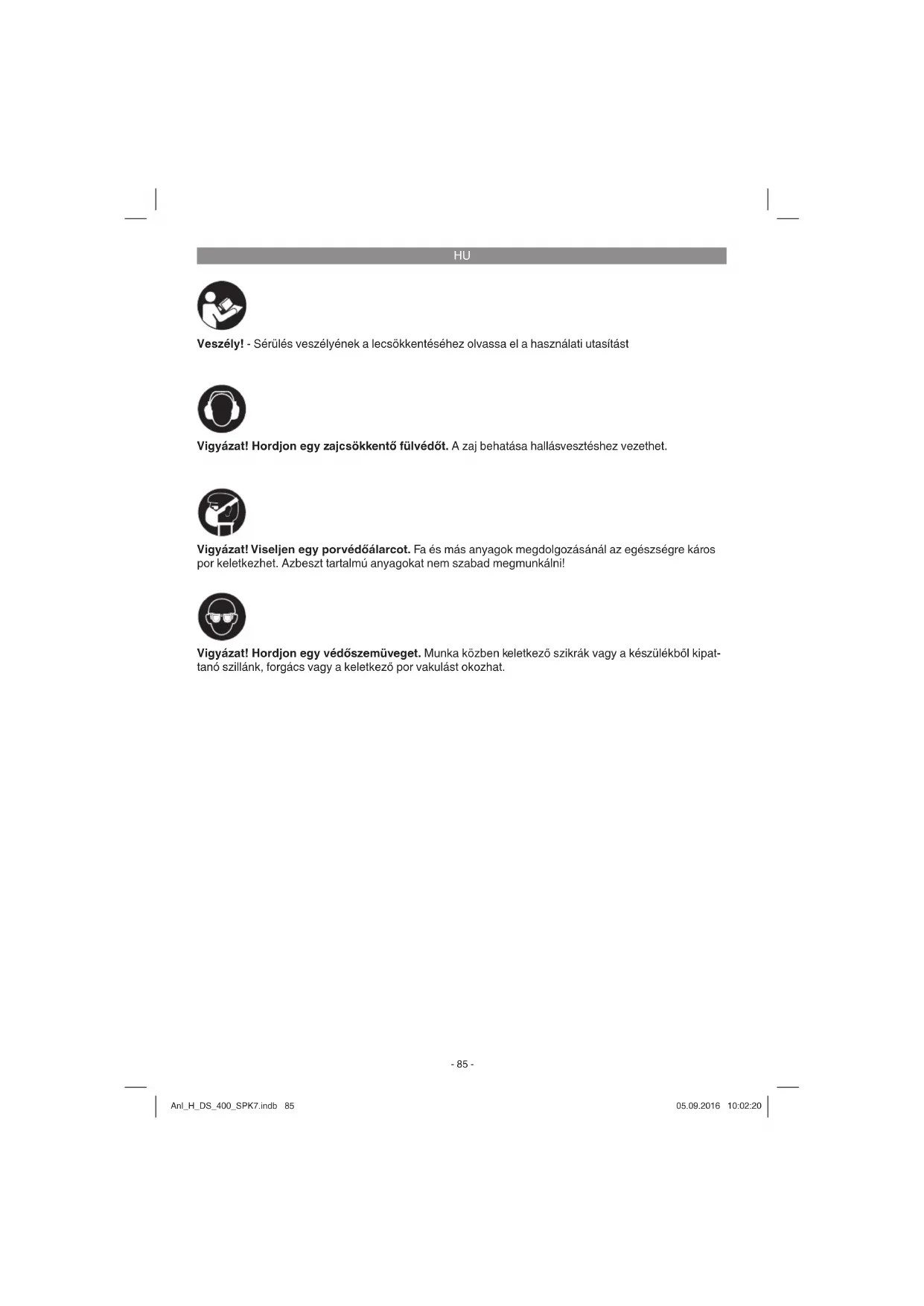

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást

Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet.

Vigyázat! Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egészségre káros por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni!

Vigyázat! Hordjon egy védőszemüveget. Munka közben keletkező szikrák vagy a készülékből kipattanó szillánk, forgács vagy a keletkező por vakulást okozhat.

HU

Veszély!

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Örizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak!

Veszély!

Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehetnek. Órizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

Speciális biztonsági utasítások

• Vizsgálja meg, hogy a mozgó részek működése kifogástalan e és nem szorulnak, vagy hogy részeik nincsennek károsulva. Minden résznek helyesen fel kell szerelve lennie és minden feltételt teljesítenie, azért hogy a készülék kifogástalan működése biztosítva legyen.
• Károsult biztonsági berendezéseket és részeket egy elismert szakmühely által kell szakszerüen megjavítattni vagy kicseréltetni, ha a használati utasításban nincs más megadva.
  A károsult kapcsolókat egy vevőszolgálati műhely által kell kicseréltetni.
• Ez a szerszám megfelel a rávonatkozó biztonsági határozatoknak.
• A géppel mindig szemben állni, azért hogy mindég megtartsa az áttekintést.

2. A készülék leírása és a szállítás terjedelme

2.1 A készülék leírása

1. Be-Kikapcsoló
2. Gumi lábak
3. Szárnyascsavar
4. Szögletskála
5. Alaplemez
6. Csiszolófelület
7. Harántütköző
8. Támasztóláb
9. Csiszolószalag feszítő
10. Recézett fejü csavar a csiszolószalag beállításhoz
11. Csiszolószalag
12. Ütközösín
13. Csiszolótányér
14. Csiszolóasztal
15. Rögzítőcsavar a csiszolóasztalhoz
16. Műanyagvédő

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

• Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.
• Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).
• Ellenőrizze le, hogy teljes a szállítás terjedelme.
  Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra.
• Ha lehetséges, akkor örizze meg a csomagolást a garanciaidő lejáratának a végéig.

Veszély!

A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

HU

• Álló-szalag-tányércsiszológép
• 2x csiszolópapír
• Eredeti üzemeltetési útmutató
• Biztonsági utasítások

kézmüipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.

3. Rendeltetésszerűi használat

Az asztali szalag- és tányércsiszoló a gép nagyságának megfelelő mindenféle fa fajta csiszolására szolgál.

A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Csak ebben az utasításban megadott jellemző adatoknak megfelelő, a gépre alkalmas csiszolószalagokat szabad használni.

A rendeltetésszerű használat része a biztonsági utasítások, valamint az összeszerelési és a használati utasításban levő üzemeltetési utasítások fi gyelembe vétele is.

A gépet kezelő és karbantartó személyeknek ezekben jártasaknak és a lehetséges veszélyekkel kapcsolatban kioktatottaknak kell lenniük. Ezen kívül legpontosabban be kell tartani az érvényes balesetvédelmi előírásokat.

Figyelembe kell venni a munkaegészségügyi és a biztonságtechnikai téren fennálló balesetvédelmi szabályokat.

A gépen történő változtatások, teljesen kizárják a gyártó szavatolását és az ebböl adódó károk megtérítését.

Bizonyos fennmaradt rizikótényezöket rendeltetésszerű használat esetén sem lehet teljes mértékben kizárni. A gép konstrukciója és felépítése által a következő pontok léphetnek fel:

• Zárt teremben történő használatnál az egész-ségre káros fapor kibocsájtása.
• A készülék forgó részeit funkcionális okokból nem lehet lefední. Járjon ezért gondosan el és tartsá jó feszesen a munkadarabot, azért hogy elkerüljön egy elcsúszást, amely által a kezei érintkezésbe kerülhetnének a csiszolószalaggal.

Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari,

4. Technikai adatok

Feszültség 230V \~ 50Hz
Teljesítmény .... 375 Watt S2 30 perc Üresjárati fordulatszám n _b ....1450 perc ^-1
Csiszolótányér ∅ 150 mm
Csiszolóasztal dönthető 0°-45°
Harántütköző: 60°-tól+ 60°-ig Szalagcsiszoló berendezés
Szalagsebesseg v₀ 276 m/perc Méretek 915 x 100 mm Súly 12 kg

Bekapcsolási időtartam:

A bekapcsolási időtartam S2 30 perc (rövid idejű üzem) azt jelenti, hogy a motort a névleges tejesítménnyel (375 W) csak az adattáblán megadott időre (30 perc) szabad tartósan megterhelni. Mert különben nem engedélyezetten felmelegedne. A szünet ideje alatt ismét lehül a motor a kiinduló hőmérsékletére.

Veszély!

Zaj és vibrálás

A zaj és a vibrálási értékek az EN 61029 szerint lettek mérve.

Hangnyomásmérték L_pA ..... 79 dB(A)

Bizonytalanság K_pA 3 dB

Hangteljesítménymérték L_WA 92 dB(A)

Bizonytalanság K _WA ....3 dB

Hordjon egy zajcsökkentő fülvédőt.

A zaj befolyása hallásvesztességhez vezethet.

Rezgésösszértékek (három irány vektorösszege) az EN 61029 szerint lettek meghatározva.

Rezgésemisszióérték a ≤ 2,5 m/s²

Bizonytalanság K = 1,5 m/s²

A megadott rezgésemisszióérték egy normált ellenőrzési folyamat szerint lett mérve és az elektromos szerszám használatának a fajtájától és módjától függően, megváltozhat és kivételes esetekben lehet a megadott érték felett.

A megadott rezgésemisszióértéket fel lehet has-

HU

ználni az elektromosszerszámok egymással való összehasonlításhoz.

A megadott rezgésemisszióértéket a befolyásolás bevezető felbecsülésére is fel lehet használni.

Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

• Csak kifogástalan készülékeket használni.
A készüléket rendszeresen karbantartani és megtisztítani.
- Illessze a munkamódját a készülékhez.
• Ne terhelje túl a készüléket.
- Hagyja adott esetben leellenőrizni a készüléket.
- Kapcsolja ki a készüléket, ha nem használja.

Vigyázat!

Fennmaradt rizikók

Akkor is ha előírás szerint kezeli az elektromos szerszámot, mégis maradnak fennmaradó rizikók. Ennek az elektromos szerszámnak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphetnek fel:

1. Tüdőkárok, ha nem visel megfelelő porvédőmaszkot.
2. Hallás károsodás, ha nem visel megfelelő zajcsökkentő fülvédőt.
3. Egészségi károk, amelyek a kéz-kar-rezgésekből adódnak, ha a készülék hosszabb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva.

5. Beüzemeltetés előtt

Gyöződjön meg a rákapcsolás elött arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal.

Figyelmeztetés!

Húzza mindig ki a hálózati csatlakozót, mielőtt beállításokat végezne el a készüléken.

• A beüzemeltetés előtt minden burkolatnak és biztonsági berendezésnek szabályszerűen fell kell szerelve lennie.
• A csiszolószalagnak és a csiszolótányérnak szabadon kell futnia.
• Ügyeljen a már megmunkált fán az idegen testekre, mint például szögekre vagy csavarokra stb.
• Mielött üzemeltetné a be-/ kikapcsolót, bizonyosodjon meg arról, hogy a csiszolópapír

helyesen fel van szerelve és a mozgatható részek könnyű járatúak.

5.1 Összeállítani a gépet. (ábrák 1-töl – 6-ig)

• Feldugni a gumi lábakat (2) az alaplemezre (5).
• Felerősíteni a csavarokkal (17) a műanyagvédőt (16). (2-es ábra)
• Feldugni a tengelyre a csiszolótányért (13). (3-as ábra)
• A csiszolótányér (13) biztosításához feszesre húzni az inbuszkulccsal (19) a csavart (18). (ábra 3/4)
  Felszerelni a csavarokkal (21) a alulsó korongvédőt. (20). (4-es ábra)
• Felszerelni a csiszolótányért (14) és biztosítani a csavarral (15). (5-ös ábra). A sarkaló skála (23) és a szárnyas csavar (22) által 0°-tól 45°-ig fokozatmentesen be lehet állítani a csiszoló asztalt (14). Az elállítható harántütköző (7) a munkadarab biztos vezetését biztosítja.
• Figyelem! A csiszolótányérnak (13) szabadon kell tudnia futni, a csiszolóasztal (14) és a csiszolótányér (13) közötti távolságnak nem szabad 1,6 mm-nél nagyobbnak lennie.
• Feltenni az ütközösínt (12) és odaerősíteni a csavarokkal (24) és (25). (6-os ábra).
  Figyelem! A csiszolószalagnak (11) szabadon kell futnia.

5.2. A csiszolószalag (11) kicserélése (ábrák 7-tól - 9-ig)

• Kihúzni a hálózati csatlakozót.
- Eltávolítani a csavarokat (25) és (26).
• Levenni a csiszolószalag védöt (27).
A csiszolószalag (11) meglazítására jobbra csavarni a csiszolószalag feszítöt (9).
• Hátrafelé levenni a csiszolószalagot (11).
- Az új csiszolószalagot az ellenkező sorrendben ismét felszerelni.

Figyelem! Figyelembe venni a forgási irányt: a gépházon (28), és a csiszolószalag belső oldalán!

HU

5.3. Beállítani a csiszolószalagot (11) (1-es ábra)

• Kézzel lassan a futásirányba tolni a csiszolószalagot (11).
• A csiszolószalagnak (11) közepesen kell futnia a csiszolófelületen (6), ha nem ez lenne az eset, akkor ezt a recézett fejű csavaron (10) keresztül utánna lehet igazítani.

5.4. A csiszolószalag (11) csiszolópozíciójának az elállítása (ábrák 10/11)

• Megereszteni mind a két anyát (29).
- Felfelé a kívánt pozicióba tenni a csiszolósza-lagot (11).
- Ismét feszesre húzni az anyát (29), azért hogy rögzítse a pozíciót.
- Munkafeltéthez ebben a pozícióban be lehet tenni a csiszolóasztalt, ehhez azt be kell dugni a tartócső (31) lyukába és a csavarral (30) fixálni.

5.5. A csiszolópapír kicserélése a csiszolótányéron (13)

Szerelje le az alulsó korongvédőt (20) azáltal, hogy eltávolítsa a 3 csavart (21) (4-es kép). Húzza le a csiszolópapírt a csiszolótányérról (13) és szerelje fel az újat (tépőtapadás).

6. Kezelés

6.1. Be-, Kikapcsoló (ábrák 1)

• A zöld taszter „1” (1) nyomása által lehet bekapcsolni a csiszolót.
  A csiszoló újboli kikapcsolásához, meg kell nyomni a piros „0” (1) tasztert.

6.2. Csiszolni

• A csiszolás ideje alatt a munkadarabot mindig jól feszesen tartani.
  • Ne gyakoroljon rá nagy nyomást.
• A csiszolásnál a munkadarabot a csiszolószalagon, ill. a csiszolólemezen ide és oda kell mozgatni, azért hogy megakadályozza a csiszolópapír egyoldalú elkopását!
• Fontos! Fadarabokat mindig a fa cso-morságának az irányába kellen csiszolni, azért hogy megakadályozza a leforgácsoló-dást.

Figyelem!

Ha a munkánál blokkolna a korong vagy a csiszolószalag, akkor kérjük vegye el a munkadarbját

és várja meg amig a készülék ismét el nem érte a legmagasabb fordulatszámát.

7. A hálózati csatlakozásvezeték kicserélése

Veszély!

Ha ennek a készüléknek a hálózatra csatlakoztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.

8. Tisztítás, karbantartás és pótalkatrészmegrendelés

Veszély!

Tisztítási munkák elött húzza ki a hálózati csatlakozót.

8.1 Tisztítás

• Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sürített levegővel.
• Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.
• A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztitó vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön viz a készülék belsejébe. A viz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.

8.2 Karbantartás

A készülék belsejében nem található további karbantartandó rész.

HU

8.3 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adatokat kellene megadni:

• A készülék típusát
• A készülék cikk-számát
• A készülék ident- számát
- A szükséges pótalkatrész pótalkatrész számát

Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.

9. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz-ségi önkormányzatnál.

10. Tárolás

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hömérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolásban örizni.

11. Szállítás

Ha egy másik helyre akarja szállítani a készüléket, akkor válassza le a készülket a hálózatról majd állítsa fel egy arra előrelátott másik részlegen.

HU

Csak az EU-országoknak

Ne dobjá az elektromos szerszámokat a háztartási hulladék közé!

Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyűjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.

Recycling-alternativák a visszaküldési felszólításhoz:

Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítöeszközeit

A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartva

HU

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa
Gyorsan kopó részek*
Fogyóeszköz/ fogyórészek* Csiszolópapír, csiszolószalag
Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

• Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
  Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
• Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?
  Írja le ezt a hibás működést.

HU

Garanciaokmány

Tisztelt Vevő,

termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon, az ebben a garanciakártyában megadott cím alatt található szervízszolgáltatásunkhoz, vagy az eladóhelyhez, amelyiknél a készüléket vette. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemserű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elháritására vagy a készülék kicserélésére.

Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

1. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.

- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.

- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

1. A garancia időtartama 60 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.

2. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnciateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket.

Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.
