NOTENDAHANDBÓK H-DS 400 Herkules

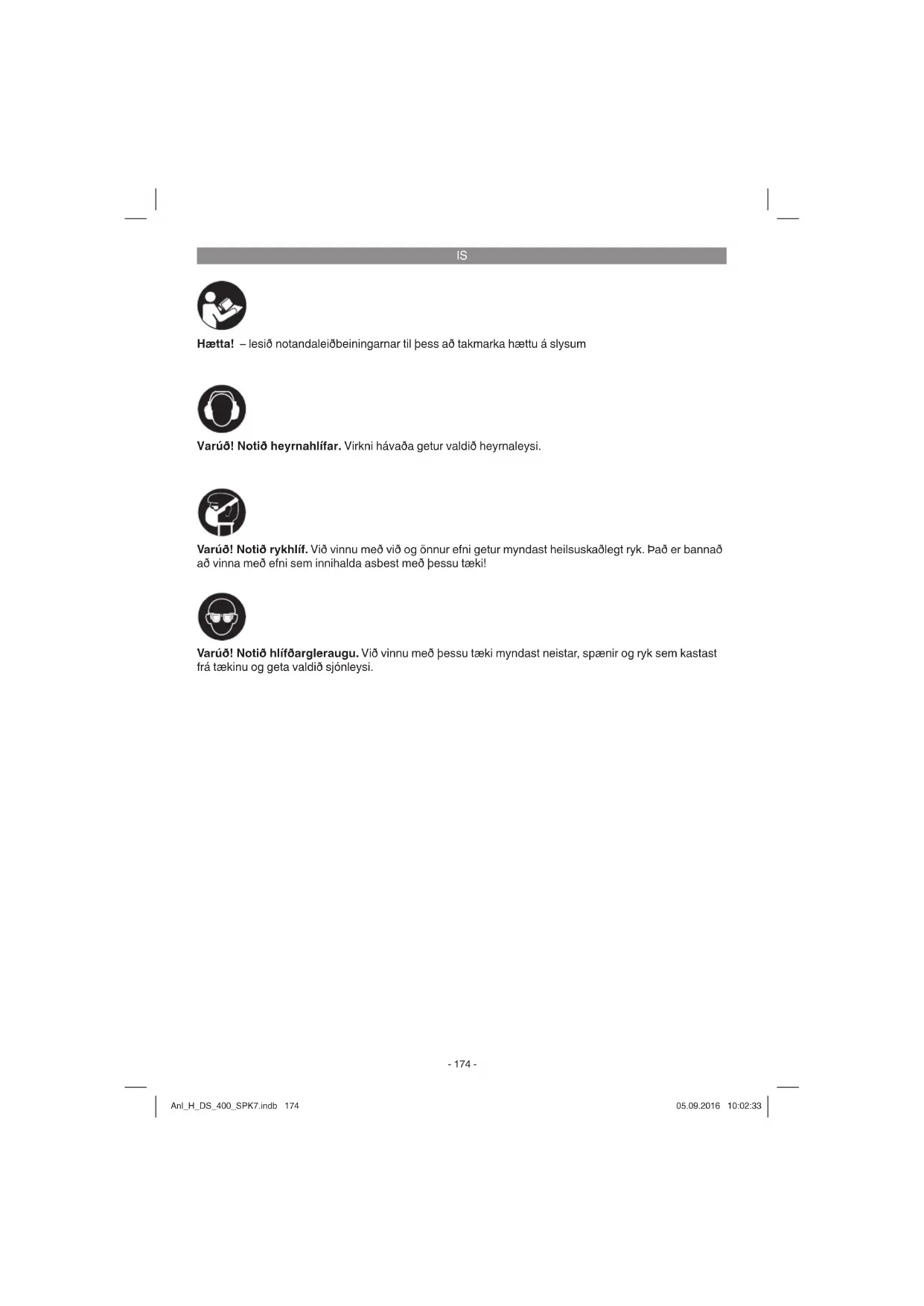

Hætta! – lesið notandaleiðbeiningarnar til pess að takmarka hættu á slysum

Varúð! Notið heyrnahlífar. Virkni hávaða getur valdið heyrnaleysi.

Varúð! Notið rykhlíf. Við vinnu með við og önnur efni getur myndast heilsuskaðlegt ryk. Pað er bannað að vinna með efni sem innihalda asbest með þessu tæki!

Varúð! Notið hlífðargleraugu. Við vinnu með þessu tæki myndast neistar, spænir og ryk sem kastast frá tækinu og geta valdið sjónleysi.

IS

Hætta!

Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryggisleiðbeiningarnar vandlega. Geymið allar leið-beingar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeiningarnar / öryggisleiðbeingarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeingar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali!

Hætta!

Lesið öryggisleiðbeiningar og aðrar leiðbe- ningar sem fylgja pessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbe- ningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbe- ningarnar og notandaleiðbeiningarnar vel til notkunar í framtíðinni.

Sérstakar öryggisleiðbeiningar

Gangið úr skugga um að hreyfanlegir hlutir tækisins virki rétt, að þeir festist ekki og að engir hlutir séu skemmdir. Allir hlutir tækisins verða að vera rétt ásettir og uppfylla öll skily-rði til þess að geta tryggt örugga vinnu með verkfærinu.
- Skipta verður um skemmda eða gera verður við öryggishluti á réttan hátt af viðurkenndu pjónustuverkstæði, svo lengi sem ekki sé annað tekið fram í notandaleiðbeiningunum.
- Látið einungis viðurkenndan þjónustuaðila skipta um bilaða rofa.
- Petta rafmagnsverkfæri stenst allar öryggiskröfur sem taka parf tillit til.
- Standið ávallt fyrir framan tækið til pess að halda góðri yfirsýn.

1. Höfuðrofi
2. Gúmmífætur
3. Festingarbolti
4. Hallakvarði

5. Grunnplata

6. Slípifl ötur

7. Pverstýring
8. Stuðningsfótur
9. Slípibeltisspennir
10. Vængjaskrúfa fyrir stillingu slípibeltis
11. Slípibelti
12. Stoppari
13. Slípidiskur
14. Slípiborð
15. Læsingarskrúfa fyrir slípiborð
16. Plasthlif

2.2 Innihald

Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið-beiningunum. Ef að hluti vantar, hafi ð þá tafar-laust, eða innan 5 vinnudaga eftir kaup á tæki, samband við þjónustuboð okkar eða þá verslun sem tækið var keypt í og hafi ð með innkaupanótuna. Vinsamlegast athugið töfl u aftast í leiðbeiningunum varðandi hluti sem eru ábyrgðir.

• Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.
• Fjarlægið umbúðirnar og læsingar umbúða / tækis (ef slikt er til staðar).
• Athugið hvort að allir hlutir fylgi með tækinu.
• Yfirfarið tækið og aukahluti pess og athugið hvort að flutningaskemmdir séu að finna.
  Geymið umbúðirnar ef hægt er þar til að ábyrgðartímabil hefur runnið út.

Hætta!

Tækið og umbúðir þess eru ekki barnaleikföng! Börn mega ekki leika sér með plastpoka, fi lmur og småhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

• Slípivél-belti-diskur
• 2x Sandpappír
• Notandaleiðbeiningar
• Öryggisleiðbeiningar

3. Tilætluð notkun

Slípivélin er til pess að slípa við af öllum gerðum sem passar við tækisstærðina.

Petta tæki má einungis nota í þau verk sem það er framleitt fyrir. Õll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins.

IS

Einungis má nota þar til gerð slípibeltí í þetta tæki sem eru samkvæmt þeim upplýsingum sem skráðar eru í þessum leiðbeiningum. Hluti af réttri notkun þessa tækis er einnig að fara eftir öryggisleiðbeinungunum, samsetningarleiðbeiningunum og tilmælum í notandaleiðbeiningunum. Persónur sem nota þetta tæki og hirða um það verða að hafa kynnt sér þessar upplýsingar og mögulegar meðfylgjandi hættur. Auk þess verður einnig að fara eftir gildandi reglum og lögum sem varða slysahættu. Fara verður eftir gildandi reglum og lögum sem varða vinnuöryggi og vinnuheilsu.

Ef framkvæmdar eru breytingar á pessu tæki fellur öll ábyrgð framleiðanda úr gildi, par á meðal ábyrgð varðandi slys eða skaða. Prátt fyrir rétta notkun er ekki hægt að útiloka fullkomlega allar hættur. Vegna uppbyggingarlags pessa tækis getur ávallt verið hætta á eftirfarandi atríðum:

• Myndun heilsuskaðandi viðarryks á meðan að tækið er notað innandyra.
  Sumir tækishlutar sem snúast geta af augljóslegum ástæðum ekki verið huldir að fullu. Farið því sérstaklega varlega og haldið verkstykkinu ávalt vel föstu til að koma í veg fyrir að það renni til sem leitt gæti til þess að hendur kæmust í snertingu við slípibeltið.

Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð a táekinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slíka notkun.

4. Tæknilegar upplýsingar

Spenna 230 V \~ 50 Hz Afl 375 Wött S2 30 min Snúningshraði án álags n0 1450 mín ^1 Slípidiskur ∅ 150 mm Sveigjanlegt slípiborð 0°-45° Pverstýring: -60° til + 60° Beltisslípieining Hraði slípibeltis v0 276 m/mín Stærðir 915 x 100 mm Pyngd 12 kg

Gangsetningartími:

Notkunartíminn S2 30 mín (stutt notkun) segir að mótorinn með afl ið (375 W) megi einungis vera notaður undir álati í einu í þann tíma sem gefi nn er upp á upplýsingaskilti hans (30 mínútur. Annars myndi hann hitna of mikið. Ef tekið er hlé, kælir mótorinn sig niður í eðlilegan hita.

Hætta!

Hávaði og titringur

Hávaðagildi og titringsgildi voru mæld eftir staðli-num EN 61029.

Hámarks hljóðprýstingur L pA ....79dB(A) Óvissa K pA ....3 dB Hámarks hávaði L WA ....92 dB(A) Óvissa K WA ....3 dB

Notið heyrnahlífar.

Virkni hávaða getur valdið heyrnaleysi.

Titringsgildi (summa vektora í premur rýmum) voru mæld samkvæmt staðlinum EN 61029.

Titringsgildi a_b ≤ 2,5 ~m / s^2

Óvissa K = 1,5 m/s²

Uppgefin sveiflugildi pessa tækis eru stööluð gildi sem mæld eru við staðlaðar aðstæður. Pessi gildi geta breyst við mismunandi tæki og notkun peirra, pessi gildi geta pó í sumum tilvikum oröið hærri en þau gildi sem gefi n eru upp af framleiðanda tækisins.

Uppgefin sveiflugildi er hægt að nota til viðmiðunar við önnur lík tæki.

Uppgefið sveiflugildi getur auk pess verið notað til pess að áætla álag notanda pess.

Takmarkið hávaðamyndun og titring eins og hægt er!

• Notið einungis tæki sem eru í fullkomnu ásigkomulagi.
• Hirðið um tækið og hreinsið það reglulega.
  • Lagið vinnu að tækinu.
  • Ofgerið ekki tækinu.
  • Látið yfirfara tækið ef börf er á.
• Slökkvið á tækinu á meðan að það er ekki í notkun.

IS

Varúð!

Aðrar áhættur

Pó svo að rafmagnsverkfærið sé notað fullkomlega eftir notandaleiðbeiningum framleiðanda þess, eru enn áhættuatriði til staðar. Eftirtaldar hættur geta myndast vegna uppbyggingu tækis og notkun þess:

1. Lungnaskaði, ef ekki er notast við viðgeigandi rykhlífar.
2. Heyrnarskaða ef ekki eru notaðar viðeigandi heyrnahlífar.
3. Heilsuskaðar, sem myndast geta vegna titrings á höndum og handleggjum, ef að tækið er notað samfl eytt til langs tima eða ef að tækið er ekki notað samkvæmt leiðbeiningum pess eða ef ekki er rétt hirt um pað.

5. Fyrir notkun

Gangið úr skugga um að rafrásin sem notuð er passi við þær upplýsingar sem gefnar eru upp á upplýsingarskilti tækisins.

Viðvörun!

Takið tækið úr sambandi við straum áður en að það er stillt.

• Áður en að notkun tækisins er hafin verður að ganga úr skugga um að allar hlífar og allur öryggisútbúnaður þess sé til staðar og rétt ásettur á tækið.
• Slípibelti og slípidiskur verða að geta hreyfst óhindrað.
• Ef að unnið er í við sem pegar er búið að vinna verður að hafa auga með utanaðkomandi hlutum eins og skrúfum, nöglum og pessháttar.
• Áður en að höfuðrofinn er gerður virkur verður að ganga úr skugga um að slípibeltið sé rétt ísett og að hreyfanlegir hlutir séu nægilega hreyfanlegir.

5.1 Tæki samansett. (Mynd 1)

• Stingið gúmmífótum (2) á grunnplötuna (5).
- Festið plasthlífina (16) á tækið með skrúfunum (17). (Mynd 2)
- Stingið slípidisknum (13) upp á öxulinn. (Mynd 3)
Herðið skrúfuna (18) með sexkantslyklinum (19) til pess að festa slípidiskinn (13). (Myndir 3/4)
- Festið neðri slípidiskshlífna (20) með skrúfunum (21). (Myndir 4)
- Setjið slípiborðið (14) á tækið og festið

pað með skrúfunni (15). (Mynd 5). Setjið slípiborðið (14) á tækið og festið pað með skrúfunni (15). Hægt er að stilla inn halla slípiborðsins (14) stiglaust frá 0° til 45°með hjálp hallakvarðans (23) og vængjaskrúfunnar (22). Stillanlega þverstýringin (7) tryggir ðrugga hreyfingu á verkstykkinu.

Varúð! Slípidiskurinn (13) verður að geta snúist óhindrað, millibilið á milli slípiborðsins (14) og slípidisksins (13) má samt ekki vera meira en 1,6mm.

• Setjið stopparann (12) á tækið og festið hann með skrúfunum (24) og (25). (Mynd 6).
  Varúð! Slípibeltið (11) verður að geta hreyfst óhindrað.

• Takið tækið úr sambandi við straum.
• Fjarlægið skrúfurnar (25) og (26).
• Fjarlægið slípibeltahlífina (27).
- Rennið slípibeltisspenninum (9) til hægri til pess að slaka á spennu slípibeltisins (11).
• Fjarlægið slípibeltið (11) að aftanverðu.
- Setjið nýtt slípibelti í tækið í öfugri röð. Varúð! Athugið rétta snúningsátt: á tækishúsinu (28) og á innanverðu slípibeltinu!

5.3. Slípibelti (11) stillt (mynd 1)

• Rennið slípibeltinu (11) verlega í snúningsát-tina.
• Slípibeltið (11) verður að vera hreyfast á miðjum slípifletinum (6), ef svo er ekki, er hægt að stilla það með vængjaskrúfunum (10).

5.4. Slípistaða slípibeltis (11) stillt (myndir 10 / 11)

• Losið báðar rærnar. (29)
• Færið slípibeltið (11) upp í óskaða stöðu.
- Herðið aftur rærnar (29) til að læsa því í réttri stöðu.
- I pessari stöðu er hægt að nota slípiborðið til að halda verkstykkinu. Til pess verður að renna því í opið haldrörsins (31) og læsa því með skúfunni (30).

5.5. Skipt um sandpappír á slípidisknum (13)

Fjarlægið neðri slípidiskshlífi na (20) með því að fjarlægja skrúfurnar (21) 3 (mynd 4). Takið sandpappírinn af slípidisknum (13) og setjið nýjan í hans stað (franskur rennilás).

IS

6. Notkun

6.1. Höfuðrofi (mynd 1)

• Með því að þrýsta á græna rofann „1“ (1)er hægt að gangsetja slípitækið.
• Til pess að slökkva á slípitækinu verður að prýsta á rauða „0“ (1) rofann.

6.2. Slípað

• Haldið verkstykkinu ávalt vel föstu slípað er.
  • Prýstið ekki fast á verkstykkið.
• Hreyfa ætti verkstykkið fram og til baka á slípibeltinu eða slípidisknum á meðan slípun stendur til pess að koma í veg fyrir að sandpappírinn notist of mikið upp á einum stað.
• Mikilvægt! Viðarstykki ætti ávalt að slípa í áttina sem viðaræðarnar liggja til pess að koma í veg fyrir að viðurinn trosni.

Varúð!

Ef að slípidiskurinn eða slípibeltið á til að festast við vinnu, takið pá verstykkið úr tækinu og bíðið par til tækið hefur náð fullum snúningshraða á ný.

Ef að rafmagnsleiðsla pessa tækis er skemmd, verður að láta framleiðanda, viðurkenndan þjónustuaðila eða annan fagaðila skipta um hana til pess að koma í veg fyrir tjón.

8. Hreinsun, umhirða og pöntun varahluta

Hætta!

Takið tækið úr sambandi við straum áður en að pað er þrifi ð.

8.1 Hreinsun

• Haldið hlífum, loftrifum og mótorhúsi tækisins eins lausu við ryk og óhreinindi og hægt er. Purrkið af tækinu með hreinum klút eða blásið af pví með hábrýstilofti.
• Við mælum með því að tækið sé hreinsað eftir hverja notkun.
  Hreinsið tækið reglulega með rökum klút og örlitilli sápu. Notið ekki hreinsilegi eða ætandi efni; pessi efni geta skemmt plastefni tæki-sins. Gangið úr skugga um að það komist ekki vatn inn í tækið. Ef vatn kemst inn í rafmagns-verkfæri, eykst hætta á raflosti.

8.2 Umhirða

Inni í tækinu eru engir aðrir hlutir sem hirða parf um.

8.3 Pöntun varahluta:

Pegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

- Varahlutanúmer pess varahlutar sem panta á Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

Petta tæki er afhent í umbúðum sem hlífa tækinu fyrir skemmdum við fl utninga. Pessar pakkningar endurnýtanlegar eða hægt er að endurvinna pær. Petta tæki og aukahlutir pess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum. Skemmd tæki eiga ekki heima í venjulegu heimilissorpi. Til pess að tryggja rétta förgun á pessu tæki ætti að skila því til þar til gerðra sorpmóttökustöðvar. Ef að þér er ekki kunnugt um pesshát-tar sorpmóttökustöðvar ættir þú að leita til bæjars-krifstofur varðandi upplýsingar.

10. Geymsla

Geymið tækið og aukahluti pess á dimmum, purrum og frostlausum stað par sem að börn ná ekki til. Kjörhitastig geymslu er á milli 5 og 30 °C. Geymið rafmagnsverkfæri í upprunalegum umbúðum.

11. Flutningur

Ef að færa á tækið á annan stað, takið pá tækið úr sambandi við straum og setjið það á annan stað sem til þess er fallinn.

IS

Sérstök skilyrði fyrir lönd Evrópubandalagsins:

Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu.

Samkvæmt reglugerð fyrir Evrópu 2012/19/EU um gömul rafmangstæki og samkvæmt breytingum í lagasetningu hverrar bjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim i sérstaka endurvinnslu í flágu umhverfi sverndar.

Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endurvinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta.

Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfileg nema grerinilegt samflykki frá iSC GmbH komi til.

Pað er áskilið að tæknilegar breytingar séu leyfi legar

IS

Pjónustuupplýsingar

Við höfum faglega þjónustuaðila í öllum þeim löndum sem að ábyrgðarskýrteini ef gefið út á og er heimilisfang þeirra gefið upp í ábyrgðarskírteininu. Pessir þjónustuaðilar eru til staða fyrir þig varðandi viðgerðir, pantanir varahluta og íhluta.

Athuga verður að sumir eftirtaldir hlutir tækisins eru hlutir sem notast upp við notkun eða á annan náttúrulegan hátt og/eða eftirfarandi hlutir er eru nauðsynlegir vegna notkunar eða slits.

Grein Dæmi
Slithlutir*
Notkunarefni/hlutir sem notast upp* Sandpappír, slipibelti
Hlutir sem vantar

* verða ekki endilega að fylgja!

Vegna galla eða bilana biðjum við þig um að hafa samband við skrá það á netinu undir www.isc-gmbh.info. Vinsamlegast athugið að lýsa biluninni nákvæmlega og svarið endilega eftirfarandi spurningum:

Virkaði tækið fyrst eða var bað bilað strax frá upphafi?
- Varð pér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?
• Hvaða bilun lýsir sér í tækinu samkvæmt pinni skoðun (aðalbilun)?
Lýsið biluninni.

IS

Ábyrgðarskírteni

Kæri viðskiptavinur,

vörur okkar eru framleiddar undir ströngu gæðaeftirliti. Ef að tækið virkar þrátt fyrir það ekki fullkomlega, þykir okkur það mjög leitt og biðjum þig endilega um að hafa samband við þjónustuaðila okkar. Heimilis-fang er að finna neðar á þessu ábyrgðarskjali. Pú getur einnig haft samband við verslunina þar sem að tækið var keypt. Varðandi gildi ábyrgðarskírteinisins gildir eftirfarandi:

1. Ábyrgðarskýrteini pessa tækis gildir eingöngu fyrir einkanotendur, p.e.a.s persónur sem nota petta tæki ekki til atvinnunota né í annarri sjálfstæðrar vinnu. Petta ábyrgðarskirteini lýsir aukalegrí ábyrgð sem að neðan nefndur framleiðandi ábyrgist viðskiptavinum sínum umfram pær ábyrgðir sem reglur og lög gefa kröfur um. Pín almenna lagaleg ábyrgð helst ósnert prátt fyrir pessa ábyrgðaliði. Ábyrgðarbjónusta okkar eru pér að kostnaðarlausu.

2. Ábyrgðin nær eingöngu yfir galla á nýju tæki sem þú hefur fest kaup á sem var framleitt af neðang-reindum framleiðanda. Ábyrgðin nær einungis yfir galla sem eru vegna efnisgalla eða framleiðslugalla og takmarkast við okkar ákvörðun um að endurbæta gallan eða skipta út tækinu.

Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Ábyrgðarsamningurinn fellur úr gildi ef að tækið er notað innan ábyrgðartímans í atvinnuskini eða annan slíkan sambærilegan hátt.

1. Ábyrgð okkar gildir ekki yfi r:

- Skemmdir á tæki sem til verða vegna pess að ekki hefur verið farið eftir leiðbeiningum varðandi samsetningu pess, rangrar uppsetningar, ef að ekki hefur verið farið eftir notandaleiðbeiningunum (til dæmis ef að tækið hefur verið tengd við ranga rafspennu eða rafstraum) eða ef að ekki hefur verið farið eftir leiðbeiningum tækis varðandi umhirðu og öryggi pess eða ef að tækið hefur verið notað undir óeðlilegum náttúruáhrifum eða vegna of lítillar umhirðu og bjónustu.

- Skemmdir á tæki, sem til verða vegna misnotkunar eða óviðeigandi notkunar (til dæmis of mikið álag á tæki eða ef að notaðir eru rangir íhlutir eða aukahlutir), ef að utanaðkomandi hlutir komast inn í tækið (eins og til dæmis sandur, steinar eða ryk, flutningaskemmdir), vegna rangnotkunar eða utanaðkomandi álags (eins og til dæmis skemmdir við það að tækið fellur niður).

- Skemmdir á tæki eða hlutum tækisins, sem til verða vegna notkunar pess eða vegna annarra utanaðkomandi eðlilegra uppnotkunar.

1. Ábyrgðartíminn eru 60 mánuðir sem byrjar við dagsetningu kaups á tæki. Tilkynna verður um skemmdir eða galla á tæki áður en að ábyrgðin fellur úr gildi og innan tveggja vikna eftir að skemm-din er fundin. Ábyrgð tækisins fellur úr gildi eftir að ábyrgðartímabilið er útrunnið. Ef að gert er við tæki eða því skipt út vegna ábyrgðar, leiðir það ekki til þess að ábyrgðartímabilið lengist og ekki gildir ný ábyrgð á nýja tækinu eða varahlutunum sem settir hafa verið í það. Petta gildir einnig um þjónustu sem hefur verið framkvæmd til staðar.

2. Til pess að fá ábyrgðarþjónustu, hafíð pá samband við: www.isc-gmbh.info. Vinsamlegast geymið kaupkvittanir og önnur skjöl sem staðfesta kaupin á nýju tæki. Tæki sem send eru til viðgerðar sem ekki hafa tilskildar kvittanir eða tæki án tækismerkingar missa alla ábyrgð par sem ekki er hægt að tilgreina pau tæki. Ef að skemmdin á tækinu er innan ábyrgðarramma pess færð þú umsvifalaust viðgert eða nýtt tæki í stað pess gamla.

Varðandi hluti sem notast upp og hluti sem vantar bendum við á takmarkanir ábyrgðar pessa tækis sem eru í notandaleiðbeiningunum.
